MANUAL DE USUARIO WB63 JIMMY

Notas importantes sobre seguridad

1. Lea atentamente este manual de instrucciones antes de usarlo, guárdelo debidamente y guárdelo para su uso futuro.

2. El diseño del producto y las especificaciones del manual pueden variar ligeramente del producto real.

3. Este producto es un aparato eléctrico. No deje que el producto funcione solo sin supervisión.

4. Apague el interruptor de alimentación y desconecte el cable de alimentación si la máquina va a estar inactiva. No desenchufe el cable de alimentación con la mano húmeda en caso de descarga eléctrica.

5. Cortar la corriente cuando la máquina esté en limpieza, reparación o no se utilice.

6. No deje que el cable de alimentación pase a través de objetos afilados, y evite arrastrar el cable de alimentación para mover la máquina para evitar dañar el cable de alimentación.

7. No utilice el producto para recoger objetos calientes como carbón y colillas de cigarrillos, objetos afilados como cristales rotos, líquidos corrosivos, sustancias inflamables y explosivas como gasolina y alcohol, de lo contrario podría dañar el producto o provocar un incendio, causando así lesiones personales y otros accidentes.

8. No utilice esta máquina para recoger agua o polvo húmedo, y evite que la máquina quede expuesta a la lluvia, al agua o que se utilice en lugares húmedos (como cuartos de baño, lavabos, lavanderías, etc.) para evitar averías.

09.Evite que el producto se acerque a aparatos de calefacción o quede expuesto al sol para evitar incendios.

1. No deje que los niños jueguen con el producto o lo manejen para evitar accidentes.

2. Evite que el producto funcione durante mucho tiempo cuando el puerto de succión esté bloqueado para evitar daños.

3. El producto está equipado con luz UV. No mire la parte inferior de la máquina cuando esté encendida para evitar que los rayos UV causen daños al cuerpo humano.

4. No deje que la luz UV incida sobre las plantas para evitar dañarlas. No concentre la luz UV en un solo lugar para un uso continuado, ya que podría dañar los objetos limpiados.

14.No se siente sobre el producto para evitar daños.

1. No retire el rodillo de Cepillo cuando la máquina esté encendida o en funcionamiento para evitar daños.

2. Este producto solo puede usarse para limpiar textiles como colchones, mantas, almohadas, sofás, etc.

3. No utilice este producto en productos de seda.

4. Si el cable de alimentación se daña, debe ser reemplazado por un profesional en el departamento de mantenimiento del fabricante o departamento similar para evitar peligro.

Montaje del producto

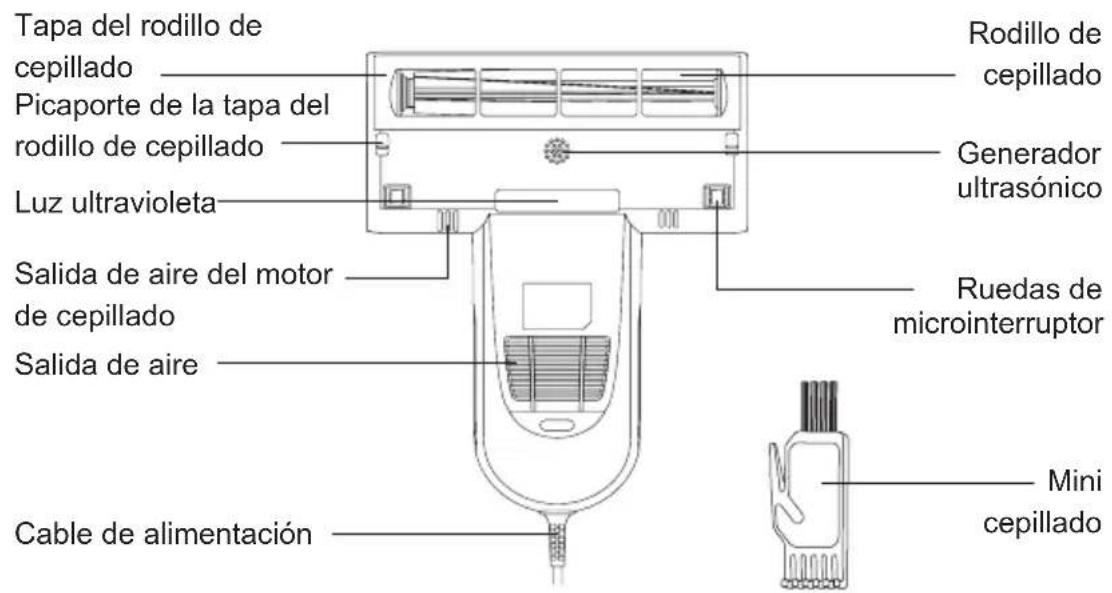

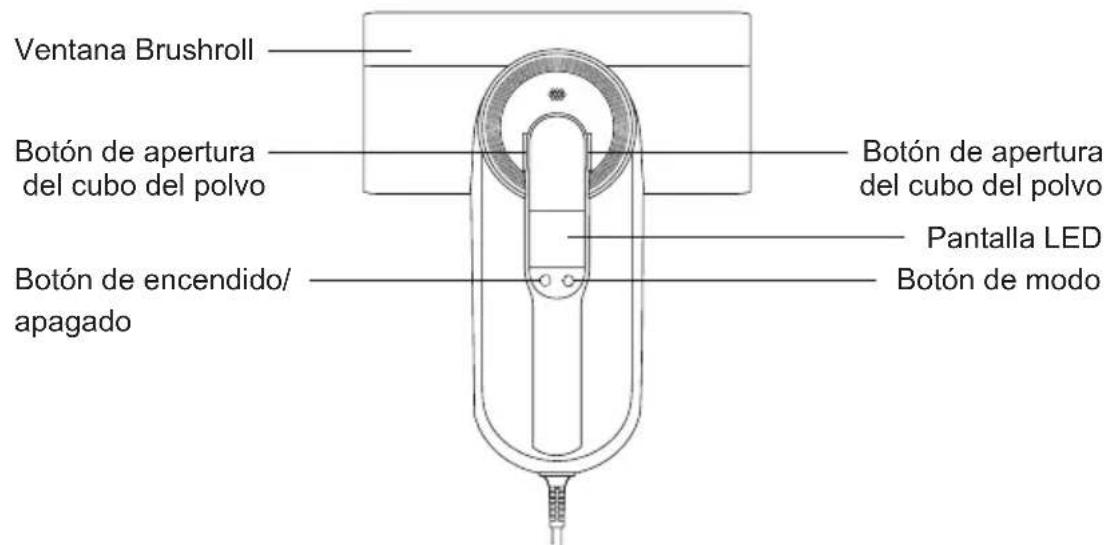

Nombre de las piezas

Ventana Brushroll Botón de apertura del cubo del polvo Botón de encendido/apagado Botón de apertura del cubo del polvo Pantalla LED Botón de modo

Tapa del rodillo de cepillado Picaporte de la tapa del rodillo de cepillado Luz ultravioleta Salida de aire del motor de cepillado Salida de aire Cable de alimentación Rodillo de cepillado Generador ultrasónico Ruedas de microinterruptor Mini cepillado

Lista de empaque

Nombre	Aspiradora antiácaros	Filtro FIM Mini cepillo Guía del usuario
Cantidad 1 1 1 1

Uso del producto

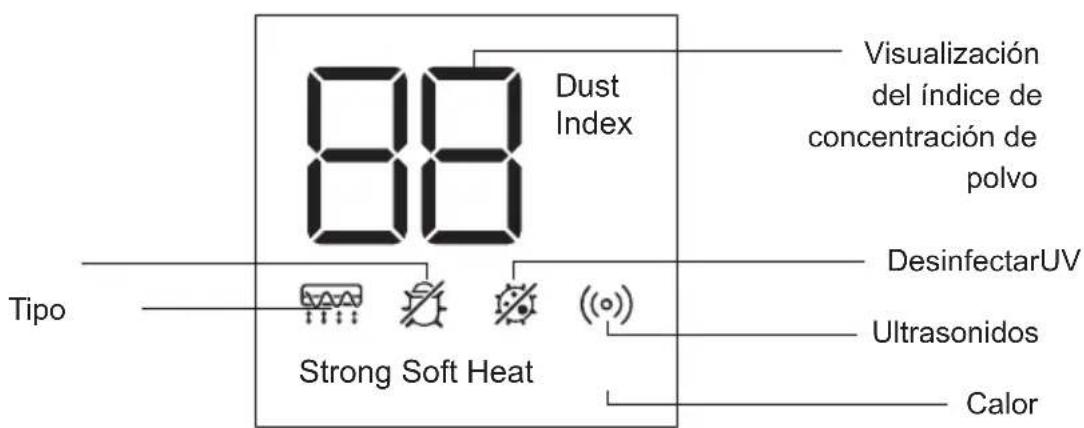

Descripción de funciones

Dust Index Visualización del índice de concentración de polvo DesinfectarUV Ultrasonidos Calor Strong Soft Heat Tipo

1. Visualización del índice de concentración de polvo (rango de visualización 0-99): Cuando la superficie de limpieza tiene menos polvo, el índice de polvo muestra de 0 a 30. Cuando la superficie de limpieza tiene polvo medio, el índice de polvo muestra de 31 a 60. Cuando la superficie de limpieza tiene mucho polvo, el índice de polvo muestra de 61 a 99. El índice de polvo varía según la concentración de polvo. El valor del índice de polvo aumenta cuando aumenta la concentración de polvo.
2. Los indicadores Grifo, UV, Desinfectar, Onda ultrasónica, Calor permanecen encendidos después de encender el aparato.
3. Inserte el enchufe en la toma de corriente, pulse el botón de encendido / apagado, la máquina está en modo fuerte por defecto y la luz fuerte se enciende. Pulse el botón de modo para cambiar al modo suave y la luz suave se enciende, la luz fuerte se apaga. Pulse el botón de modo de nuevo para volver al modo fuerte.
4. Vuelva a pulsar el botón de encendido/apagado cuando esté encendido, la máquina dejará de funcionar y se apagarán todos los indicadores.

Nota:

1. Cuando el polvo excede la línea Max, por favor limpie el cubo de polvo y el filtro MIF a tiempo.

2. Por razones de seguridad, los rayos ultravioleta solo funcionan cuando se presionan dos microswitch al mismo tiempo. De lo contrario, los rayos ultravioleta se apagarán automáticamente.

3. Este producto está equipado con lámparas ultravioleta. no mire la parte inferior de la máquina, debe iluminar las plantas al encender la fuente de alimentación para evitar que los rayos ultravioleta causen daños al cuerpo humano u otros objetos.

Limpieza y mantenimiento

Nota:

1..El filtro MIF está disponible para la venta en el distribuidor JIMMY.
2. Se recomienda limpiar el depósito de polvo después de cada uso. Cuando hay demasiado polvo para causar la obstrucción de MIF, necesita ser limpiado en tiempo o substituido en caso de necesidad.

Limpieza del depósito de polvo

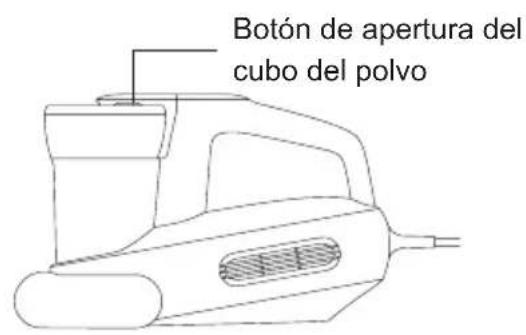

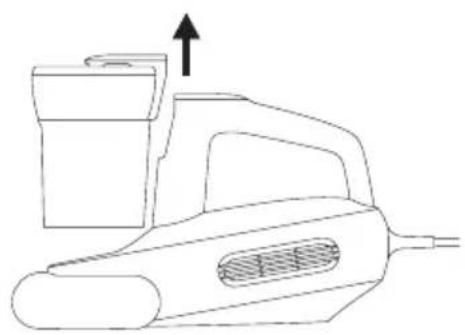

1. Apague la máquina, desenchufe el cable de alimentación, coloque la máquina en posición vertical, presione el botón de desbloqueo con la mano y levante el recipiente para el polvo en la dirección de la flecha.
2. Sostenga el conjunto de la taza de recolección de polvo y la cubierta de la taza de recolección de polvo con ambas manos, luego gire el conjunto de la taza de recolección de polvo en el sentido de las agujas del reloj (Figura 2), levante el conjunto de la cubierta de la taza de recolección de polvo y saque el cono ciclónico para verter el polvo.

Botón de apertura del cubo del polvo

Ensamblaje de la cubierta de la taza para el polvo

Ensamblaje de la taza para polvo

Cono de ciclón

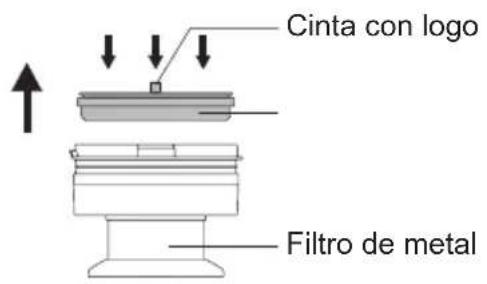

Filtro MIF de algodón y limpieza de conos ciclónicos

1. Sostenga el conjunto del cono ciclónico del recipiente para polvo con una mano y pellizque la marca "UP" en el filtro con la otra mano, saque el filtro MIF y golpéelo hacia abajo en la dirección de la flecha para quitar el polvo. Recuerde no golpear para evitar que el polvo se derrame. Utilice el cepillo de limpieza especial incluido para eliminar el polvo y otros residuos del filtro de metal y las piezas de plástico.

2. Después de limpiar el conjunto del vaso colector de polvo, el filtro de algodón MIF y el conjunto del cono ciclónico, coloque el conjunto del cono ciclónico en el vaso colector de polvo y luego gire el conjunto de la cubierta del vaso colector de polvo hacia el vaso colector de polvo. Cuando gire, se ensamblará en su lugar después de escuchar un sonido de "clic".

Cinta con logo Filtro de metal

Mini cepilloFiltro MIF

Gire el conjunto de la tapa del depósito de polvo

1. ¡Recuerde no perderse el filtro MIF!

2. Si encuentra que hay demasiado polvo en el recipiente para el polvo, puede limpiar el recipiente para el polvo y el conjunto del filtro con agua o reactivos neutros, y limpiarlos con un paño seco. Tenga en cuenta que el filtro MIF no debe lavarse con agua tanto como sea posible. Puede limpiar el polvo y la suciedad tocando. Al mismo tiempo, asegúrese de que estén completamente secos antes de colocar el recipiente para el polvo y el filtro MIF en la unidad principal.

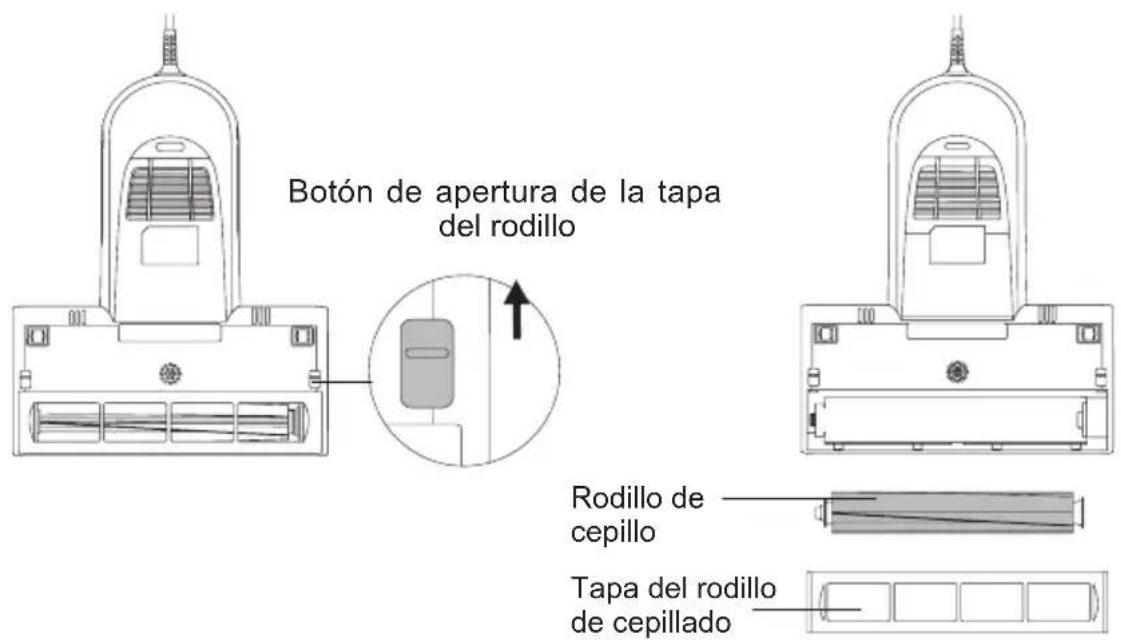

Limpieza e instalación del rodillo de cepillo

1. Apague la máquina y desenchufe la fuente de alimentación, deslice y presione el botón deslizante de la cubierta del cepillo giratorio con la mano para cambiarlo del estado cerrado al estado abierto, luego gire la cubierta del cepillo giratorio y extraiga el rodillo conjunto de cepillo, es decir, se puede limpiar.

2. Después de limpiar el cepillo giratorio, instale el conjunto del cepillo giratorio y la cubierta del cepillo giratorio en el cuerpo uno por uno y bloquee el deslizador del cepillo giratorio.

Nota: Cuando limpie el cepillo giratorio, asegúrese de desconectar la fuente de alimentación para evitar la activación accidental del cepillo giratorio y lesiones personales.

Botón de apertura de la tapa del rodillo Rodillo de cepillo Tapa del rodillo de cepillado

Mantenimiento y almacenaje

1. Limpie la taza de polvo y el filtro MIF después de cada uso para su uso posterior.
   2.Se recomienda reemplazar un filtro MIF después de 30 a 50 horas de trabajo (dependiendo de la situación específica) para un mejor uso.
2. Cualquier papel, vidrio de plomo, plástico afectará en gran medida el efecto de la luz ultravioleta. Limpie y limpie el tubo UV con regularidad para un mejor uso.
3. No toque el tubo UV porque la suciedad afectará el efecto de la luz UV.
4. Coloque la máquina en un lugar fresco y seco si la máquina está inactiva. No lo deje expuesto a la luz solar directa o en un ambiente húmedo.

Solución de problemas

Compruebe los siguientes puntos problemáticos antes de ponerse en contacto con el servicio postventa.

Problemas Posibles	razones Solución
El producto no se enciende	El cable de alimentación no está bien insertado	Compruebe si el enchufe de alimentación está bien insertado
	No hay corriente en la toma de corriente	Comprueba el enchufe
	El interruptor de encendido/apagado no está pulsado	Pulse el interruptor de encendido/apagado
Succión débil	Entrada de aire bloqueada Limpie la entrada de aire limpio
	MIF bloqueado Limpie el depósito de polvo y el MIF
	Ciclón bloqueado Ciclón limpio
La luz ultravioleta no funciona	Microswitch dañado	Póngase en contacto con el servicio post - venta para reemplazar el microswitch
	La inclinación de la máquina y el microinterruptor dejan la superficie de limpieza o las ruedas del microinterruptor atascadas impiden que se activen las lámparas UV	Póngase en contacto con el servicio posventa para sustituir las ruedas de los microinterruptores
	Defecto de luz UV	Contacte con el servicio postventa para sustituir la luz UV
La máquina deja de funcionar de repente	Taza llena de polvo	Deje de utilizar el producto y limpie la obstrucción y utilice la máquina después de 2 horas
	Entrada de aire de la máquina bloqueada.
	MIF bloqueado
La escobilla deja de funcionar de repente	Rollo de cepillado enredado	Retira el cepillado, límpialo y vuelve a montarlo
	Correa suelta o rota	Contacte con el servicio postventa para sustituir la correa

Si hay otros fallos, deben utilizarse herramientas especiales, póngase en contacto con el servicio postventa para que le orienten.

Especificaciones del producto

Parámetros técnicos

Número de modelo WB63
Tensión nominal 220-240V~
Frecuencia nominal 50-60Hz
Potencia nominal 600W

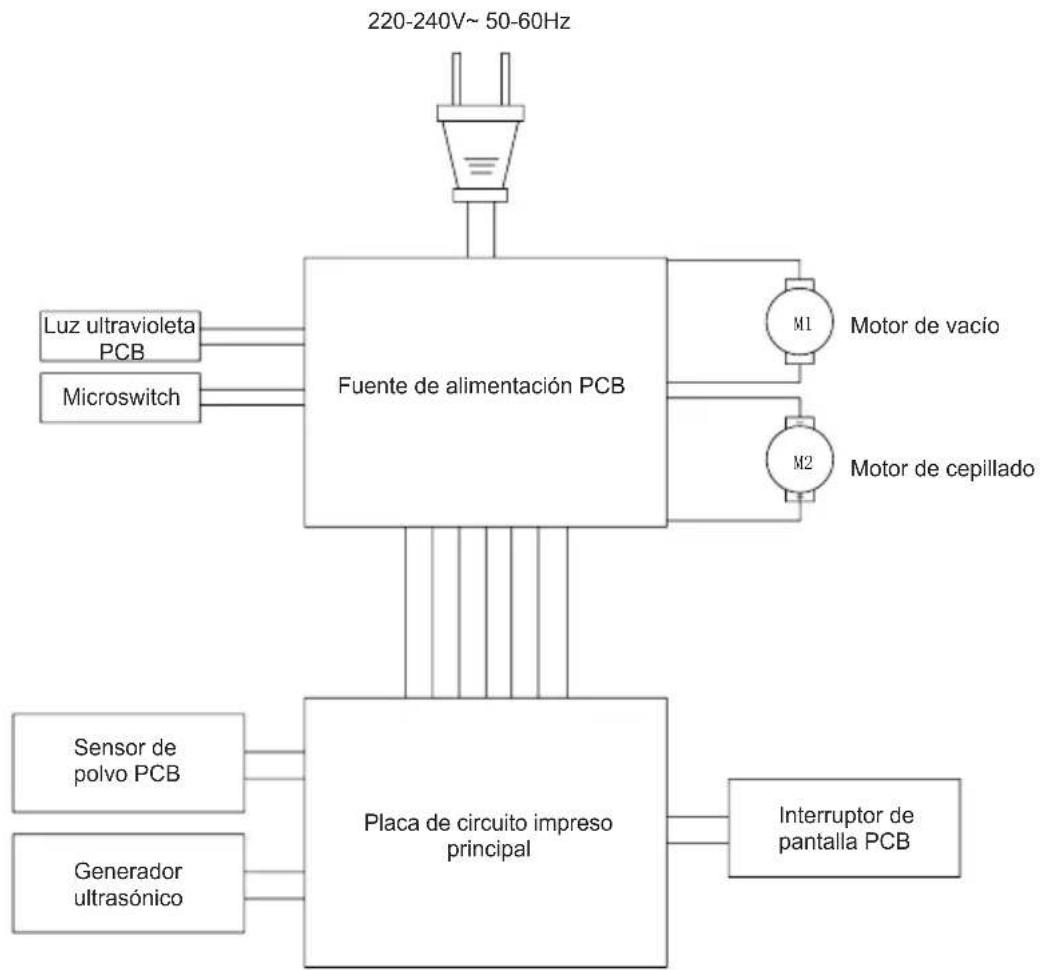

Schéma de circuit

Información del fabricante

Fabricante	Kingclean Electric Co, Ltd
Dirección	No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu, 215009, China

Eliminación

La máquina, los accesorios y el embalaje deben clasificarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica.

Sólo para los países de la CE:

De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe ser recogido por separado y eliminado de manera ecológica.

Sujeto a cambios sin previo aviso. s

Información sobre la garantía

Este producto está cubierto un año garantía de dos años a partir de la fecha de compra. No cubre el desgaste normal, el uso comercial, las modificaciones realizadas en el equipo después de la compra, las actividades de limpieza, el mal uso, los daños causados por el comprador o por terceros, los daños debidos al entorno exterior.
