MANUAL DE USUARIO H11 Pro JIMMY

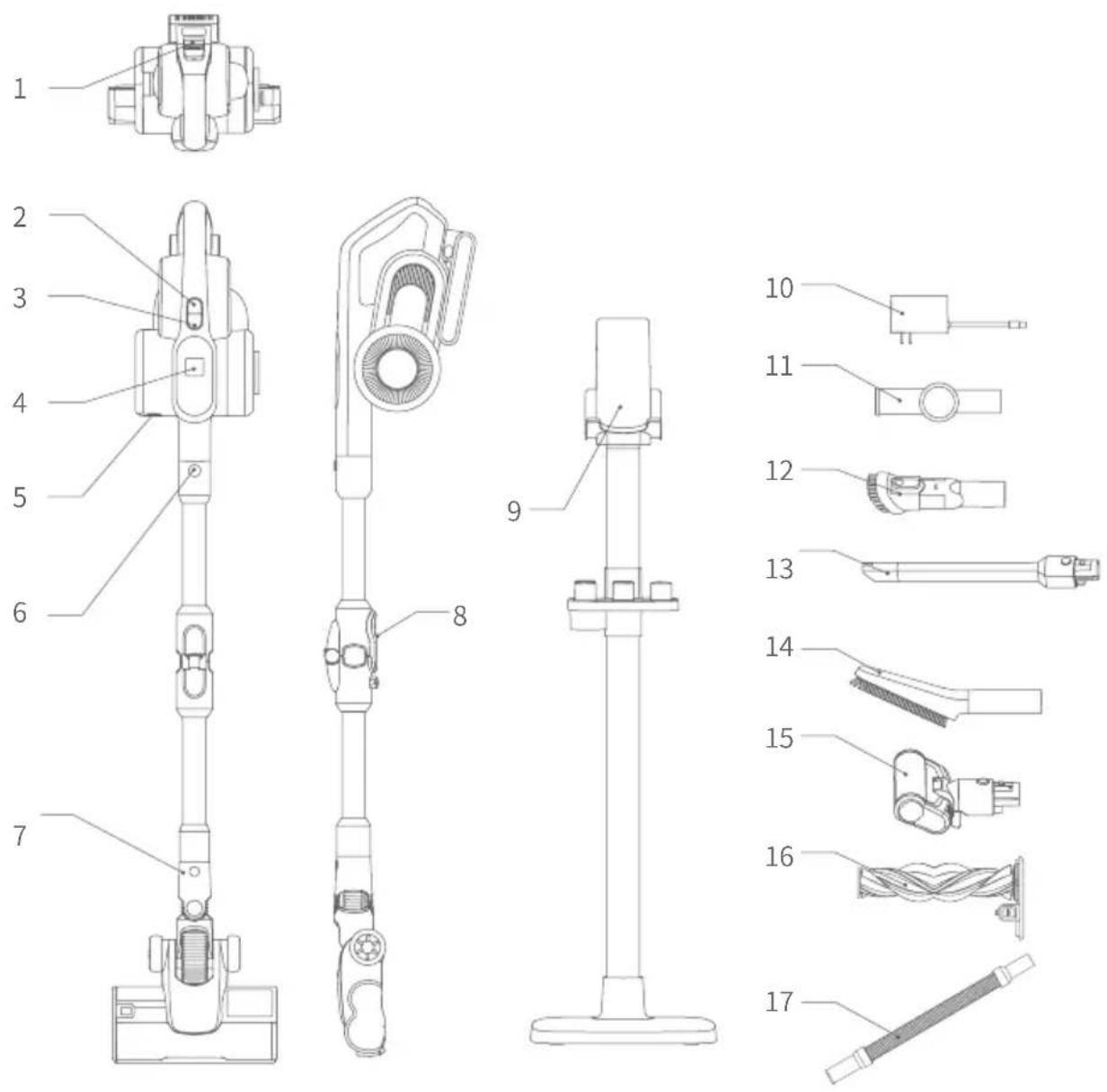

Nombre de las piezas

1.Botón de liberación de la batería
3.Botón de modo
5.Botón de liberación del fondo del bote de polvo
7.Botón de liberación del cabezal de tierra
9. Soporte de almacenamiento
11. Conector
13. Herramienta de cuña
15.cepillo eléctrico para eliminar los ácaros
17. Manguera extensible

2.Interruptor de encendido/apagado
4. Pantalla LED
6.Botón de liberación del tubo de metal
8.Botón de liberación del plegado del tubo metálico
10. Adaptador
12.Herramienta para tapicería
14.cepillo suave
16..Rodillo cepillo para alfombras

Nombre de las partes del medio de almacenamiento

1

2 3

5 6

1. Conjunto de la tapa frontal
2. Manguito del tubo metálico superior

3. Montaje de la base
   7.tornillos*8

4. Tubo metálico superior

5. Soporte de accesorios
6. Montaje de la base

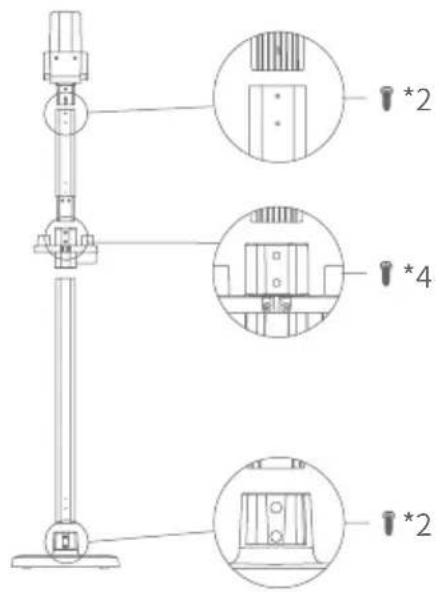

Conjunto de soportes de almacenamiento de accesorios

1. Coloca la base en el suelo, introduce el tubo metálico inferior en la base y fija 2 tornillos.
2. Inserte el soporte de accesorios en la parte superior del tubo metálico inferior, coloque el tubo metálico superior y el conjunto de manguitos del tubo metálico superior en el soporte de accesorios, fije 4 tornillos como se muestra en la imagen.
3. Coloque el conjunto de la cubierta frontal en el tubo metálico superior y fije 2 tornillos como se muestra en la imagen.

Nombre de la sala	Aspiradora de mano	Cabezal de suelo eléctrico	Tubo metálico flexible	paquete de baterías	Herramienta de cuña
Cantidad 1	1 1 1 1
Nombre de la sala	Cepillo suave Conector		Herramienta para tapicería	Manguera estirada	Rodillo cepillo para alfombras
Cantidad 1	1 1 1 1
Nombre de la sala	Cepillo eléctrico para eliminar los ácaros	Adaptador	Montaje de la cubierta frontal	Tubo metálico superior	Soporte de accesorios
Cantidad 1	1 1 1 1
Nombre de la sala	Tubo metálico inferior	Montaje de la base	Tornillos	Manual del usuario
Cantidad 1	1 8 1

Montaje de máquinas

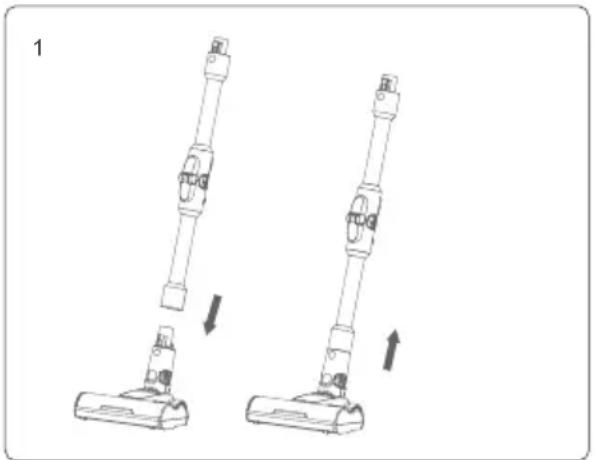

Montaje y desmontaje del cabezal de suelo eléctrico con tubo metálico flexible

Sujete el cabezal de suelo con la mano izquierda, utilice la mano derecha para introducir el tubo metálico verticalmente en el cabezal de suelo, alinéelo con la aguja conductora, presione el tubo hasta que oiga un "clic".

Atención: mantenga el mango y el cabezal del suelo en la misma dirección, la aguja conductora debe estar alineada con la toma.

Al embalar, almacenar o limpiar, si es necesario extraer el cabezal de fregado eléctrico, pulse el botón de liberación del cepillo y tire del tubo metálico en la dirección indicada en la imagen para extraer el cabezal de fregado.

Montaje de la batería con el aspirador de mano

Sujete el paquete de baterías, alinéelo con la ranura guía del cuerpo de la aspiradora de mano y deslícelo en la dirección de la flecha de la imagen. Después de la instalación, tire de la batería para asegurarse de que no se suelta.

Atención: cuando la aspiradora esté mucho tiempo parada, extraiga la batería, empaquete la máquina y guárdela en un lugar fresco y seco, evite la luz solar directa o el ambiente húmedo.

En primer lugar, ensamble el cabezal de suelo y el tubo metálico de acuerdo con el método para ensamblar el cabezal de suelo eléctrico con el tubo metálico.

A continuación, como indica la flecha, alinee la aguja conductora del tubo metálico con el

acoplador de la boquilla de aspiración manual y empuje el tubo metálico hacia arriba hasta que oiga un "clic".

Montaje de accesorios Montage des accessoires

Para facilitar su uso, este producto está especialmente equipado con una serie de accesorios para la parte manual de la aspiradora. Cuando utilice la aspiradora de mano sola, puede conectar los accesorios directamente para adaptarlos a sus necesidades, o conectarlos a través de la manguera extensible.

Nombre\Modelo	H11 Pro
Cepillo eléctrico para eliminar los ácaros
Herramienta para tapicería
Herramienta de cuña
Cepillo para el polvo
Manguera estirada
Conector
Rodillo cepillo para alfombras

Uso de la aspiradora

Carga

Precaución:

1. Cuando se utiliza el producto por primera vez, la batería no está llena. Es necesario cargar la aspiradora antes de utilizarla.

2. Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido por un profesional del fabricante, un agente de reparaciones o un servicio similar.

El producto puede cargarse de dos

maneras:

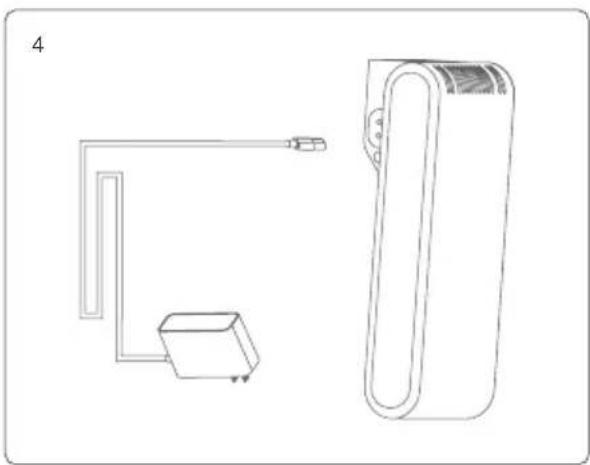

1. Carga la batería por separado: Enchufa un extremo del cargador en el conector de la batería y el otro extremo en la toma de corriente para cargar la batería directamente. De esta forma, cuando la batería se está cargando, el indicador luminoso del lateral de la batería se ilumina en rojo y se vuelve verde cuando la carga ha nalizado.

1. Cargue la batería en el aparato: conecte un extremo del cargador al conector de la batería y el otro extremo a la toma de corriente para cargar la batería cuando la batería esté instalada en la aspiradora. La pantalla LED del aparato indica el porcentaje de carga de la batería. Cuando la carga está completa, la pantalla muestra el 100%, como se muestra en las fotos.

Atención:

1. Cuando la carga de la batería sea inferior a ≤20%, la máquina emitirá un recordatorio de voz. Si la máquina está trabajando en modo Max en este estado, cambiará a modo Eco automáticamente. Cuando la batería se agote, la máquina se apagará.
2. Si la aspiradora está mucho tiempo parada, cargue la batería cada tres meses para evitar que se estropee.

Uso de una aspiradora portátil y contenido de la pantalla LED

Retire la aspiradora del soporte de almacenamiento y pulse el botón de encendido/apagado para encender o apagar la aspiradora. El botón Modo se utiliza para ajustar el modo de funcionamiento. Cuando el aparato está encendido, funciona en modo automático. Pulse el botón de modo para cambiar al modo Turbo-Max - Eco-Auto.

En el centro de la pantalla LED se muestra el tiempo de funcionamiento restante del producto en el modo actual. Cuando se cambia el modo, el tiempo de funcionamiento restante también cambiará en consecuencia.

7 Botón de encendido/apagado Botón de modo LED

8

min 20 Eco

min 20 Auto

min 20 Turbo

min 20 Max

Cuando el producto funciona en modo Max y la carga de la batería cae por debajo del 20%, para prolongar el tiempo de funcionamiento del producto, éste cambiará automáticamente del modo Max al modo Eco. Una vez cargada la batería por encima del 20%, el producto puede funcionar en modo Max.

Cuando el producto trabaja en modo Auto, ajustará la potencia de trabajo en función del contenido de polvo y del tipo de suelo que detecte, con el fin de lograr una mayor eficacia de limpieza. En el modo Auto, la pantalla LED muestra Auto independientemente de la potencia de trabajo.

El producto está equipado con un sensor de contenido de polvo. En la parte inferior de la pantalla LED hay una tira luminosa que muestra el contenido de polvo. A medida que el contenido de polvo disminuye de alto a bajo, el color rojo disminuye y el color azul aumenta. Cuando la tira es completamente azul, la superficie de limpieza está limpia. La limpieza de la superficie de limpieza puede visualizarse a través de la pantalla LED.

Uso de tubo metálico flexible

El tubo metálico flexible tiene dos modos: el modo vertical y el modo de flexión. El modo vertical es equivalente al tubo metálico normal. El modo de flexión puede utilizarse para limpiar debajo del sofá, la mesa o la cama, etc. Cuando se requiere el modo de flexión, pulse el botón de liberación y el tubo metálico se puede doblar en un ángulo de entre 0 y 90°.

Utilización del cabezal de suelo eléctrico

El cabezal de limpieza eléctrico es apto para todo tipo de suelos, incluidos suelos duros, baldosas y alfombras. El producto incluye un cepillo adicional para alfombras que puede sustituirse por el cabezal de limpieza para limpiar a fondo las alfombras.

Atención: Durante el funcionamiento del cabezal eléctrico de suelo, si hay un gran volumen de materia extraña inhalada o demasiada fibra enrollada, o incluso un niño en el juego de la máquina por error puso la mano en la boquilla, lo que resulta en la parada anormal del cepillo, el cabezal eléctrico de suelo dejará de funcionar, con el fin de proteger la seguridad personal y el motor del cepillo.

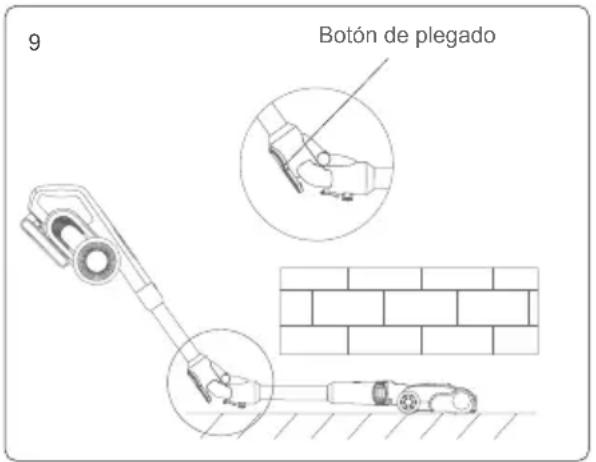

9 Botón de plegado

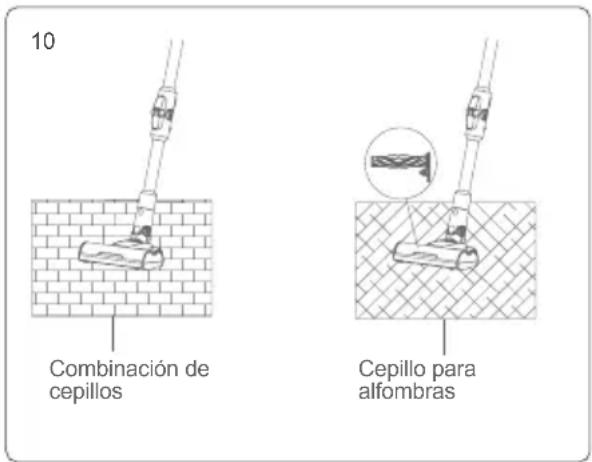

10 Combinación de cepillos Cepillo para alfombras

Uso de los accesorios

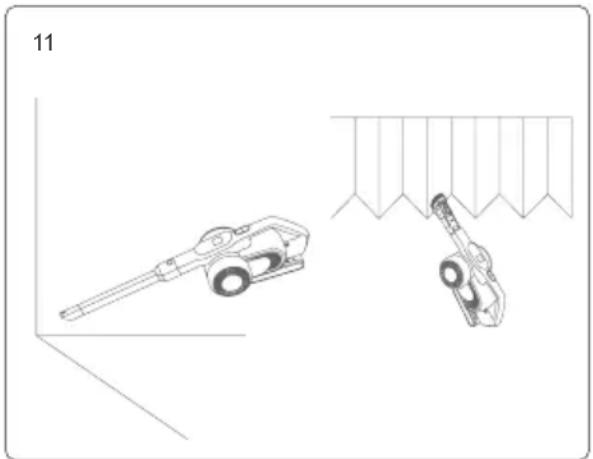

Accesorio para hendiduras flexible: el accesorio para hendiduras se puede doblar en ángulo con la luz LED del cabezal. Es ideal para limpiar hendiduras, esquinas de puertas y ventanas y otros espacios reducidos, así como zonas de difícil acceso.

Herramienta para mobiliario: adecuada para limpiar armarios, alféizares, sofás y superficies de mesas.

Cepillo suave: ideal para limpiar muebles que se rayan con facilidad, como librerías, objetos de artesanía, etc.

Manguera extensible: se puede conectar a otras herramientas para limpiar zonas de difícil acceso.

Cabezal eléctrico para colchón: Apto para sofá y colchón. El rodillo cepillo golpea y luego limpia los ácaros y alérgenos del sofá o cama profunda.

Conector: Puede conectarse a otras herramientas y doblarse en diferentes ángulos para limpiar el polvo de la parte superior de armarios altos o el polvo del techo.

Limpieza y sustitución de piezas

Precaución:

1. El filtro HEPA se puede adquirir en los distribuidores locales de aspiradoras.
2. Se recomienda limpiar el recogedor después de

cada uso. Cuando el depósito de polvo está lleno o el filtro HEPA está obstruido, debe limpiarse y sustituirse si es necesario. El rodillo del cepillo eléctrico puede enredarse con el pelo después de un uso prolongado. Debe limpiarse a tiempo para que la aspiradora funcione con mayor eficacia.

Limpieza del depósito de polvo y los filtros

1. Presione la tapa inferior del depósito de polvo para abrir la tapa inferior del depósito de polvo.
   Figura ①

2. Deseche el polvo en la papelera. Figura ②

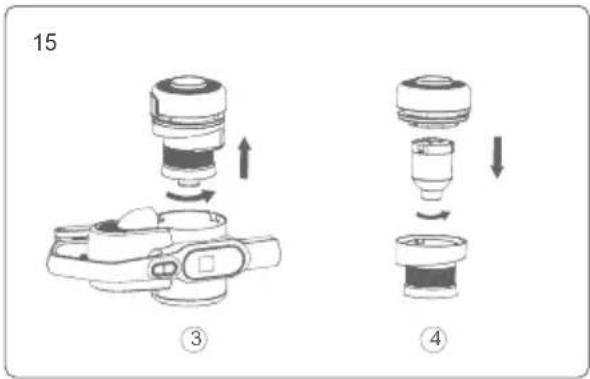

3. Sujete la tapa del depósito de polvo y gírela en sentido contrario a las agujas del reloj, retire el conjunto del ciclón del depósito de polvo para limpiarlo. Figura ③

4. Gire el ciclón en sentido contrario a las agujas del reloj, desmonte el ciclón para su limpieza. Figura ④

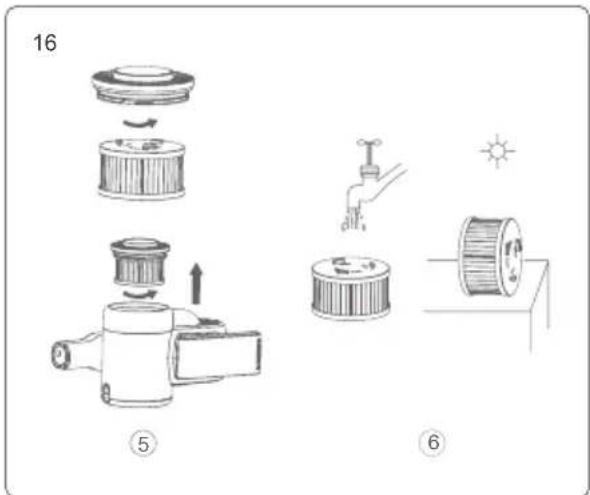

5. Sujete la cubierta HEPA y gírela en sentido contrario a las agujas del reloj, retire el conjunto HEPA de la cubierta superior, luego gire la cubierta HEPA para retirar el HPEA de la cubierta para su limpieza. Figura ⑤
6. Si el HEPA necesita ser lavado, sujete el HEPA y gírelo en el sentido de las agujas del reloj, luego retírelo de la cubierta del HEPA para lavarlo. El HEPA debe estar completamente seco antes de volver a utilizarlo. Figura ⑥
7. Después de la limpieza, vuelva a montar las piezas en el orden inverso al del desmontaje.

Limpieza o sustitución de los cepillos

1. Pulse el botón de liberación del cepillo, sujete la tapa del cepillo y tire del cepillo en la dirección de la flecha. Retire el rodillo del recogedor para limpiarlo o sustituirlo.
2. Después de limpiar o sustituir el cepillo, vuelva a montarlo siguiendo el orden inverso al de desmontaje.

Almacenamiento de aspiradoras

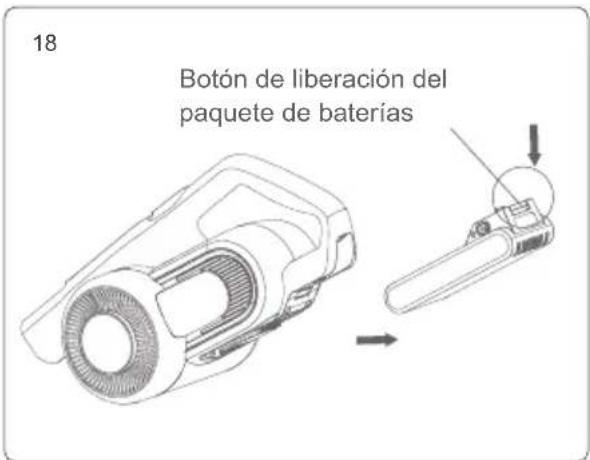

Desmontaje de la batería

Pulsa el botón de liberación de la batería, tira de ella hacia atrás y guárdala en una bolsa de plástico en un lugar seco.

Almacenamiento de productos

Si la aspiradora no se ha utilizado durante mucho tiempo, extraiga la batería, empaquete el aparato y guárdelo en un lugar fresco y seco, alejado de la luz solar directa o de la humedad.

15 ③ ④

16 ⑤ ⑥

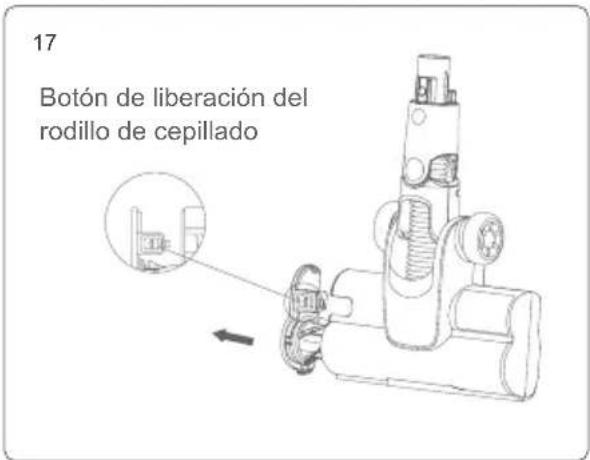

17 Botón de liberación del rodillo de cepillado

18 Botón de liberación del paquete de baterías

Notas de seguridad

Esta aspiradora está diseñada para uso doméstico. No lo utilice para fines comerciales o de otro tipo.

Por favor, lea atentamente este manual de instrucciones antes de utilizarlo y guárdelo adecuadamente para su futuro uso.

No coloque la aspiradora cerca de un fuego u otra instalación de alta temperatura.

No utilice ni almacene la máquina en condiciones extremadamente malas, por ejemplo, con temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura entre 5 °C y 40 °C. Guarde la máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes de usarla por primera vez o después de un largo almacenamiento.

Antes de utilizar la aspiradora, asegúrese de que el rodillo del cepillo está montado, de lo contrario puede provocar que el ventilador del motor se atasque y el motor falle.

Por favor, no utilice la aspiradora para aspirar detergente, aceite, escorias de vidrio, agujas, cenizas de cigarrillos, polvo húmedo, agua, cerillas, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo de pared u objetos grandes como bolas de papel, ya que de lo contrario se producirán averías como bloqueos y fallos del motor.

Evite bloquear la entrada de aire o la escobilla, ya que esto puede hacer que el motor falle.

No ponga la mano o el pie en la entrada del cabezal del suelo para evitar lesiones.

No vierta ni salpique agua u otros líquidos en la máquina para evitar que se produzca un cortocircuito y se queme la máquina.

Si el cepillo no funciona, comprueba que no esté enredado en pelos u otras fibras largas y límpialo a tiempo.

Si la máquina va a estar almacenada durante mucho tiempo, asegúrese de que la batería está completamente cargada antes de almacenarla y cargue la máquina al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sujeta el cargador cuando lo enchufes o desenchufes y no tires del cable de carga.

Utilice un paño seco para limpiar la máquina. Los líquidos como la gasolina, el alcohol o el disolvente de lacas pueden provocar grietas o decoloración y no deben utilizarse.

Si la máquina no funciona después de ser cargada completamente, debe ser revisada y reparada en nuestra oficina designada, por favor no desmonte la máquina por usted mismo. La máquina desechada contiene pilas. Deben reciclarse de forma segura. No los tire al azar.

Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido o reparado por el fabricante, repair o un profesional.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido supervisión o instrucciones sobre el uso seguro del aparato y si comprenden los riesgos que conlleva.

La unidad sólo debe utilizarse con la fuente de alimentación suministrada.

Resolución de problemas

Por favor, compruebe los siguientes puntos antes de enviar la unidad al agente de reparación designado.

Problemas Posibles	causas Soluciones
El motor no funciona	La batería no está alimentada Cargue la aspiradora
	El tubo metálico, el cabezal del suelo, el paquete de baterías y la aspiradora no están montados correctamente.	Compruebe que los accesorios están correctamente montados en la aspiradora
Gotas de succión	Taza de polvo completa Limpie el recogedor
	Filtro bloqueado Limpie o sustituya el filtro
	Flujo de aire del cabezal del suelo bloqueado	Limpie el paso de aire del cabezal del suelo
Corto tiempo de trabajo después de la carga	La máquina no está completamente cargada	Siga el manual de instrucciones para cargar completamente el paquete de baterías
	Envejecimiento de la batería	Las baterías nuevas pueden adquirirse en un distribuidor local
Los círculos de contenido de polvo en la pantalla LED son siempre rojos.	Sensor polvoriento	Limpie el polvo del colector de polvo en la entrada de aspiración de la aspiradora de mano

Advertencia

1. Cuando el paso de aire o el filtro HEPA están obstruidos o el depósito de polvo está lleno, aparecerá un icono recordatorio de limpieza HEPA en la pantalla LED. Si la máquina está trabajando en modo Max, cambiará a modo Eco automáticamente hasta que se limpie la obstrucción.
2. Cuando el rodillo de cepillado está enredado por objetos extraños, para continuar utilizando el producto se activará la protección contra el bloqueo del rodillo de cepillado. La pantalla LED mostrará F0 y el producto dejará de funcionar hasta que se limpie el cepillo.
3. Si la luz de nivel de polvo en la pantalla está siempre en rojo, el sensor de polvo podría estar cubierto de polvo, así que por favor limpie el polvo en el sensor de polvo que se encuentra en la entrada de succión de la aspiradora de mano.
4. Cuando hay piezas eléctricas defectuosas que necesitan orientación profesional postventa o reparación, la pantalla muestra el código de fallo F0-F9 como se muestra a continuación como recordatorio de fallo, por favor póngase en contacto con el personal postventa de su agente local y proporcione el código de error.

19

min 20 Eco

20

Colector de

2pcs Colector de polvo

Los defectos de F0 a F9 son los siguientes:

Código Defecto Soluciones
F0	Rodillos del cepillo enredados en objetos extraños y atascados	Limpie el cepillo del rodillo para eliminar objetos extraños
F1	La tira de níquel de la batería está rota	Sustituir o reparar la batería
F2 Fallo del cargador Sustituir el cargador
F3 Cortocircuito del motor en vacío Sustituir el motor de aspiración
F4	Defecto de los componentes de la batería	Sustituir o reparar la batería
F5	2^a protección contra sobrecorriente para motor de vacío	Sustituir el motor de vacío
F6	1^a protección contra sobrecorriente para motor de vacío	Sustituir el motor de vacío
F7	Fallo en la placa de circuito impreso o cable suelto en la placa de circuito impreso	Sustituir la placa de circuito impreso o el cable de la placa de circuito impreso
F8 Anomalía NTC	en la batería	Apague la batería y espere a que se enfríe antes de volver a encenderla. Si sigue apareciendo este código de error, sustituya la batería.
F9	Cortocircuito en el motor de la escobilla	Sustituir el cabezal del suelo

Precaución: Si se producen otras averías que requieren herramientas profesionales, para evitar cualquier peligro, la máquina debe ser reparada o sustituida por el fabricante, otras oficinas de mantenimiento o profesionales de oficinas similares.

Especificaciones técnicas

Número de modelo H11 Pro
Tensión nominal 28.8V	---
Potencia nominal 700W
Tensión de entrada del adaptador 100-240V	~ 50/60 Hz 0.8A
Tensión de salida del adaptador 34.2V 0.6A	---
Cabezal Eléctrico de Suelo No. EB117E
Potencia nominal del cabezal de suelo eléctrico	50W
Capacidad de la batería 3000mAh
Capacidad de la batería 4-5h

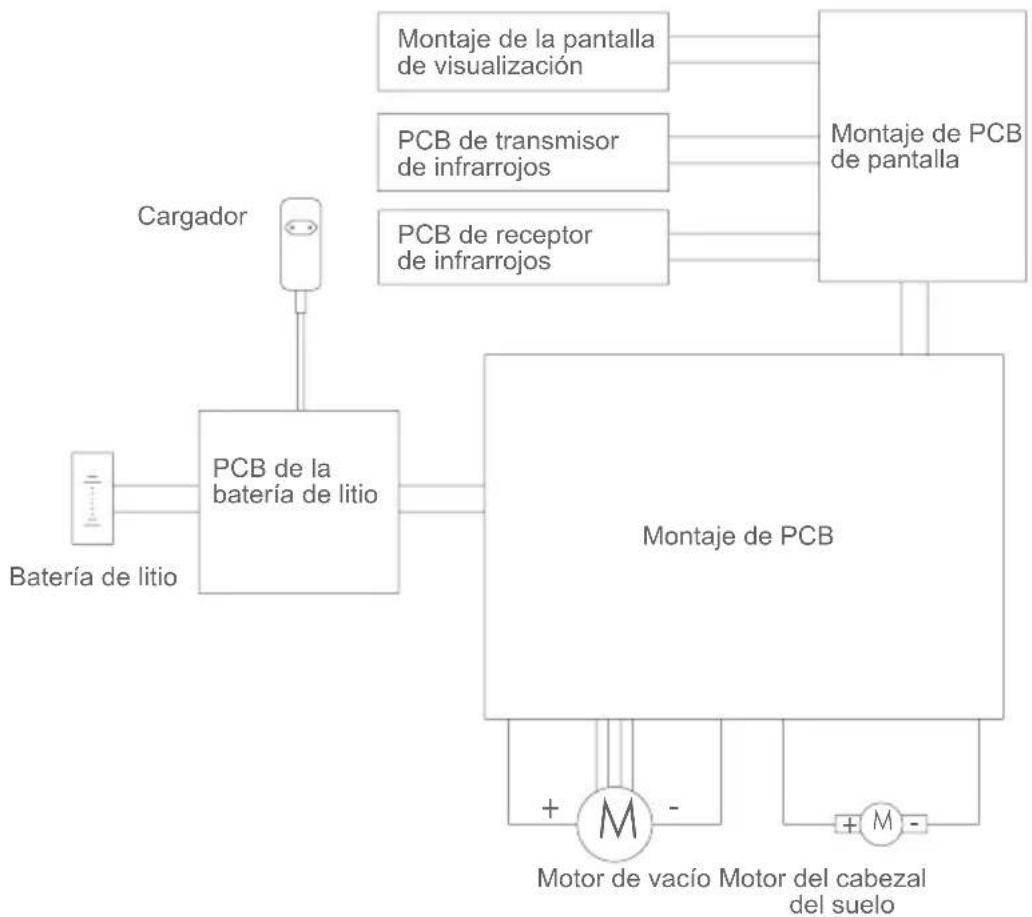

Esquema del circuito

Información del fabricante

Fabricante Kingclean Electric Co, Ltd
Dirección	No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu, 215009, China

CE EAC

Eliminación

La máquina, los accesorios y el embalaje deben clasificarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica!

Sólo para los países de la CE:

De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe ser recogido por separado y eliminado de manera ecológica.

Paquete de baterías:

Las baterías incorporadas sólo pueden ser retiradas para su eliminación por personal cualificado.

Abrir la carcasa puede dañar o destruir la máquina.

No tire las pilas/baterías a la basura doméstica, al fuego o al agua. Si es posible, el paquete de baterías o las baterías deben descargarse, recogerse, reciclarse o eliminarse de forma respetuosa con el medio ambiente.

Sujeto a cambios sin previo aviso. s.

Información sobre la garantía

Este producto está cubierto por una garantía de dos años a partir de la fecha de compra. No cubre el desgaste normal, el uso comercial, las modificaciones realizadas en el equipo después de la compra, las actividades de limpieza, el mal uso, los daños causados por el comprador o por terceros, los daños debidos al entorno exterior.

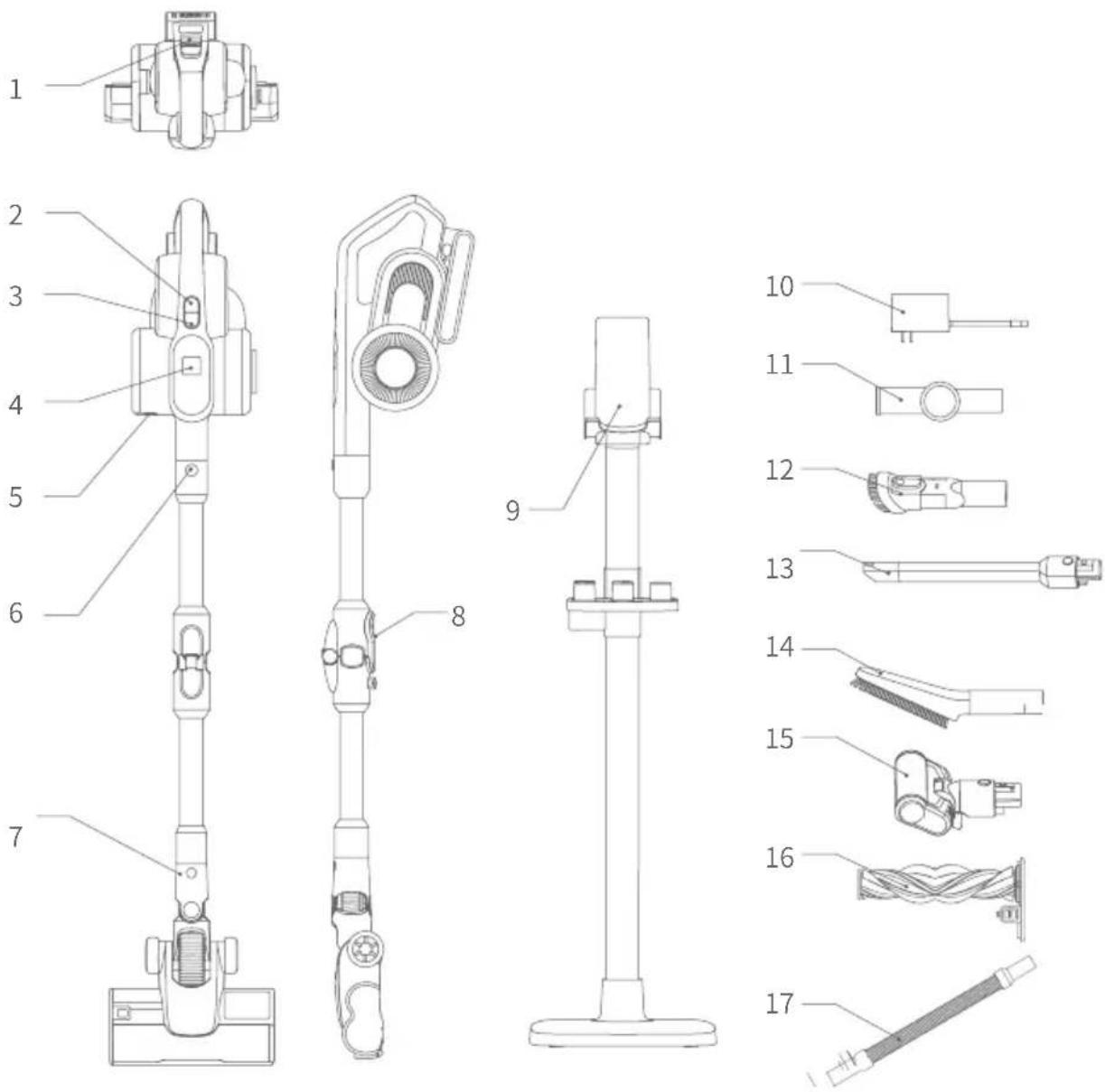

Перечень деталей
