INSTRUKCJA OBSŁUGI H11 Pro JIMMY

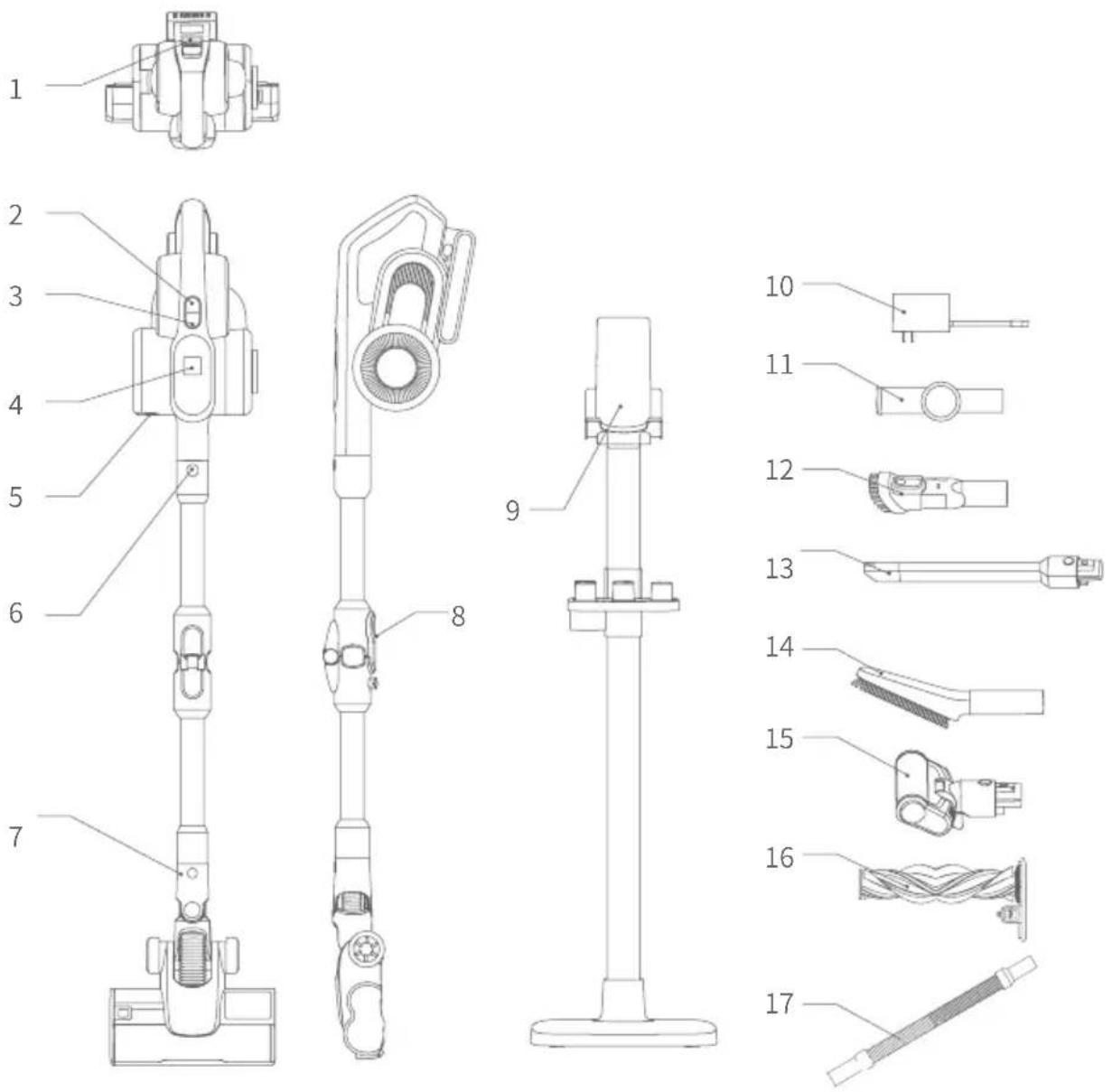

1. Przycisk zwalniający pojemnik na akumulator
2. Przycisk trybu pracy
3. Przycisk zwalniający pojemnik na kurz

4. Przycisk zwalniający szczotkę
   9.Uchwyt do przechowywania
   10.Złączenie
   12.Szczotka szczelinowa
   14.Miękka szczotka
   16.Szczotka do dywanów

5. Przycisk zasilający
   4.Ekran LED

6. Przycisk zwalniający rurę przedłużającą
7. Przycisk zwalniający złączenie rury przedłużającej
   11.Zasilacz
   13.Końcówka szczelinowa
   15.Elektryczna szczotka do materacy
8. Wąż elastyczny

Elementy uchwytu do przechowywania

1 2 3 4

1. Przednia część korpusu
   3.Górna tuleja rury metalowej
   5.Dolna część metalowej rury
   7.Zestaw śrub (x8)

5 6

1. Górna część metalowej rury
   4.Uchwyt na akcesoria
   6.Korpus podstawy

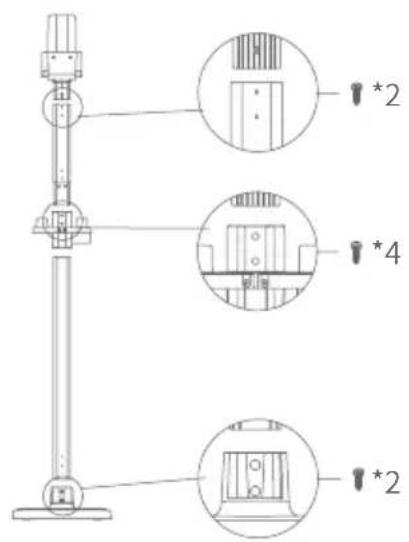

Montaż uchwytu do przechowywania

1. Położ korpus podstawy na podłodze, wsuń metalową rurkę do podstawy i przy kręć 2 śruby.
2. Włóż uchwyt na akcesoria do dolnej części rury metalowej, włóż górną część rury metalowej i górną tuleję rury metalowej do uchwytu na akcesoria oraz przy kręć 4 śruby (spójrz na poniższy rysunek).
3. Włóż przednią część korpusu do górnej części metalowej rury i przykręć 2 śruby (spójrz na poniższy rysunek).

Nazwa	Odkurzacz ręczny	Elektryczna szczotka	Metalowa rura przedłużająca	Akumulator	Końcówka szczelinowa
Ilość 1 1 1	1 1
Nazwa Miękka szczotka Złączenie			Szczotka do tapicerki	Elastyczna Rura przedłużająca	Szczotka do dywanów
Ilość 1 1 1	1 1
Nazwa	Elektryczna szczotka do materacy	Adapter	Przednia część korpusu	Górna część metalowej rury	Uchwyt na akcesoria
Ilość 1 1 1	1 1
Nazwa	Dolna część metalowej rury	Korpus podstawy	Zestaw śrub	Instrukcja obsługi
Ilość 1 1 8 1

Montaż urządzenia

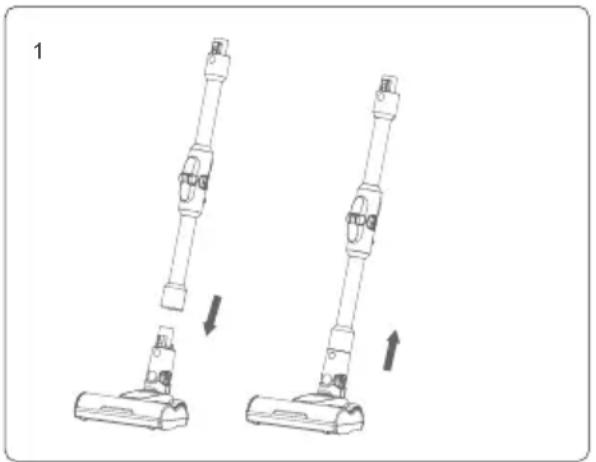

Montaż i demontaż elektrycznej szczotki z metalową rurą przedłużającą

Przytrzymaj lewą ręką elektryczną szczotkę, prawą ręką wsuń pionowo metalową rurkę do szczotki, wyrównaj i wciśnij rurę, aż usłyszysz odgłos "kliknięcia".

Uwaga: Uchwyt i elektryczna szczotka powinny być zwrócone w tym samym kierunku.

Jeśli podczas pakowania, przechowywa nia lub czyszczenia konieczne jest wyję-cie elektrycznej szczotki, należy nacisnąć przycisk zwalniający szczotkę i pociągnąć metalową rurę w kierunku pokazanym na rysunku, aby wyjąć szczotkę.

Montaż akumulatora z odkurzaczem

Przytrzymaj akumulator, umieść go nad wyznaczonym miejscem w korpusie odkurzacza ręcznego, a następ nie wsuń akumulator zgodnie z kierunkiem strzałki na rysunku. Po zakończeniu instalacji należy pociągnąć za akumulator, aby upewnić się, że się nie poluzował. Uwaga: jeżeli odkurzacz nie będzie użytkowany przez dłuższy czas, należy wyjąć akumulator, umie- ścić odkurzacz w opakowaniu i przechowywać go w chłodnym i suchym miejscu, unikając bezpośrednie go nasłonecznienia i wilgotnego otoczenia.

Montaż szczotki elektrycznej i rury przedłużającej do odkurzacza ręcznego

Najpierw należy zmontować szczotkę elektryczną i rurę przedłużającą zgodnie z metodą montażu.

Następnie, jak pokazuje strzałka, wyrównaj rurę przedłużającą ze złączką ręcznego odkurzacza i zamontuj. Przy prawidłowym montażu rozlegnie się odgłos "kliknięcia".

Dla wygody użytkowania, produkt ten jest specjalnie wyposażony w niektóre akcesoria do części ręcznej odkurzacza. Podczas korzystania z odkurzacza ręcznego, można bezpośrednio podłączyć akcesoria, zgodnie z potrzebą lub też podłączyć akcesoria za pomocą elastycznego węża

Nazwa\modelu	H11 Pro
Elektryczna szczotka do materacy
Szczotka do tapicerki
Końcówka szczelinowa
Szczotka do kurzu
Wąż elastyczny
Złączenie
Szczotka do dywanów

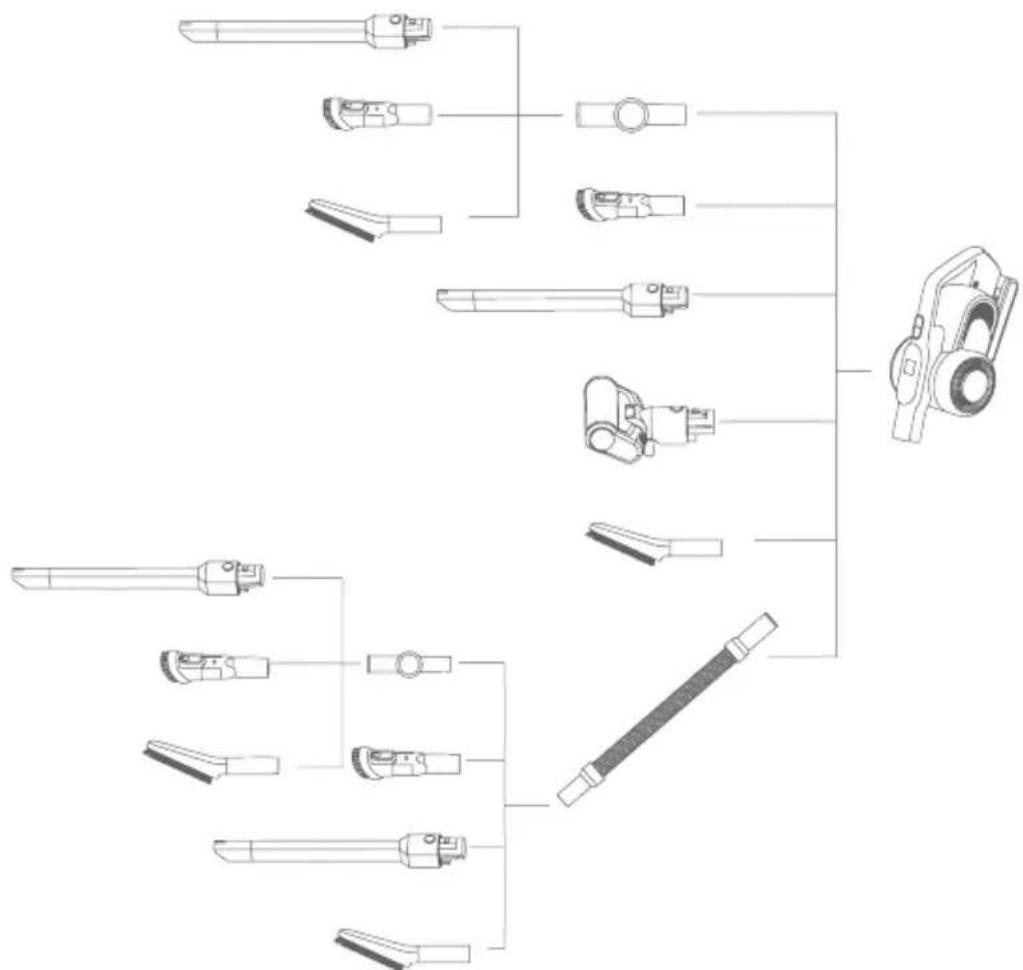

Schemat prawidłowego montażu akcesoriów

Prawidłowe użytkowanie produktu

Ładowanie

Uwaga:

1. Przed pierwszym użytkowaniem akumulator może nie być w pełni naładowa ny. Przed rozpoczęciem użytkowania należy naładować odkurzacz.
2. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez produ centa lub autoryzowany serwis, aby uniknąć niebezpieczeństwa.

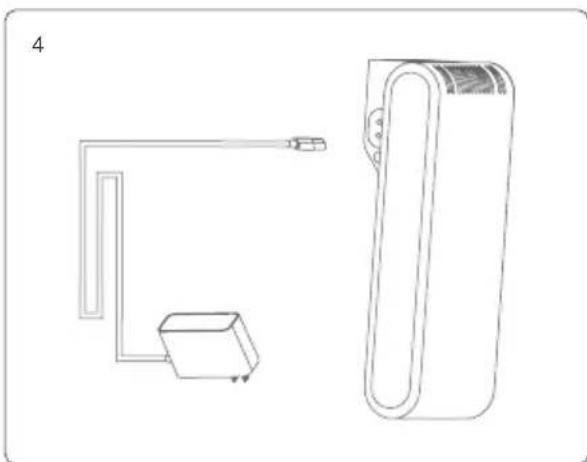

Produkt można ładować poprzez dwa sposoby:

1. Ładowanie akumulatora oddzielnie: podłącz jeden koniec ładowarki do złącza akumulatora, a drugi do gniazdka elektrycznego, aby naładować akumulator. Pod czas ładowania wskaźnik na bocznej części akumulatora świeci się na czerwono, a po zakończeniu ładowania zmienia kolor na zielony.

1. Ładowanie akumulatora w urządzeniu: podłącz ładowarkę do złącza akumulato ra i do gniazda zasilania, aby naładować akumulator, gdy jest on zamontowany w odkurzaczu. Na wyświetlaczu LED urządzenia pojawi się procentowy wskaźnik naładowania akumulatora. Po zakończeniu ładowania na wyświetlaczu pojawi się wartość 100%.

Uwaga:

1. Gdy poziom naładowania baterii jest niższy niż ≤20%, urządzenie wyemituje przypomnienie głosowe. Jeśli w tym stanie urządzenie pracuje w trybie Max, automatycznie przełączy się na tryb Eco. Gdy poziom naładowania baterii wyczerpie się, urządzenie wyłączy się.
2. jeżeli odkurzacz nie będzie użytkowany przez dłuższy czas, należy lado wać akumulator co trzy miesiące, aby uniknąć jego uszkodzenia.

Obsługa odkurzacza ręcznego i wyświetlacza LED

Wyciągnij odkurzacz z uchwytu i naciśnij przycisk zasilający, aby uruchomić lub zatrzymać odkurzacz. Przycisk trybu pracy umożliwia regulację trybu pracy. Gdy urządzenie jest włączone, pracuje w trybie Auto. Naciśnij przycisk trybu pracy, aby przełączać pomiędzy trybami Turbo - Max - Eco- Auto.

W środkowej części ekranu LED wyświetlany jest czas pracy produktu w bieżącym trybie. Po zmianie trybu pracy pozostały czas pracy również ulegnie odpowiedniej zmianie.

7 Przycisk zasilający Przycisk trybu pracy Wyświetlacz LED

8

min 20 Eco

min 20 Auto

min 20 Turbo

min 20 Max

Gdy odkurzacz pracuje w trybie Max, a poziom naładowania akumulatora spadnie poniżej 20%, zostanie on automatycznie przełączony z trybu Max do Eco, aby wydłużyć czas pracy produktu. Po naładowaniu akumulatora do poziomu wyższe go niż 20% produkt może pracować w trybie Max.

Gdy urządzenie pracuje w trybie automatycznym, dostosowuje moc roboczą w zależności od zawartości kurzu i rodzaju wykrytej podłogi, aby osiągnąć jak najwyższą skuteczność czyszczenia. W trybie automatycznym na ekranie LED wyświetlany jest komunikat o trybie Auto, niezależnie od tego, jak wysoka jest moc robocza.

Produkt wyposażony jest w czujnik kurzu. W dolnej części ekranu LED znajduje się informacja o poziomie zanieczyszczeń. W miarę zmniejszania się zawartości z wysokiej do niskiej, kolor czerwony obniża się, a niebieski wzrasta. Jeśli pasek jest całkowicie niebieski, oznacza to, że powierzchnia czyszcząca jest czysta. Czystość powierzchni czyszczącej może być wizualnie przedstawiona na ekranie LED.

Zastosowanie metalowej rury przedłużającej

Metalowa rura przedłużająca umożliwia konstrukcję pionową odkurzacza, a także zgięcie rury poprzez ruchome złączenie. Aby dostosować kąt zgięcia metalowej rury, należy nacisnąć przycisk zwalniający. Metalowa rura przedłużająca może osiągnąć kąt zgięcia 0-90°.

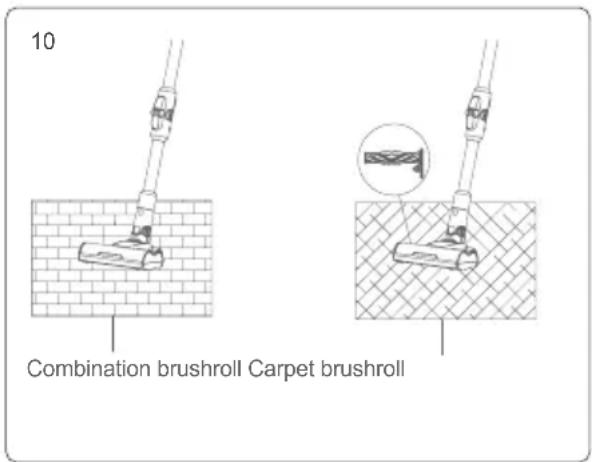

Użytkowanie elektrycznej szczotki

Elektryczna szczotka jest odpowiednia do czyszczenia wszystkich rodzajów podłóg, takich jak twarde podłogi, płytki lub dywany. W zestawie znajduje się Szczotka do dywanów, którą można wykorzystać w celu skutecznego czyszczenia dywanów.

Uwaga: Jeżeli podczas pracy elektrycznej szczotki dojdzie do wciągnięcia zbyt dużych elementów, nawinięcia zbyt dużej ilości włókien lub zdarzy się sytuacja, w której dziecko przypadkiem włoży rękę do dyszy, co spowoduje nieprawidłowe zatrzymanie się wałka szczotki, elektryczna szczotka przerwie pracę, aby chronić bezpieczeństwo i silnik urządzenia.

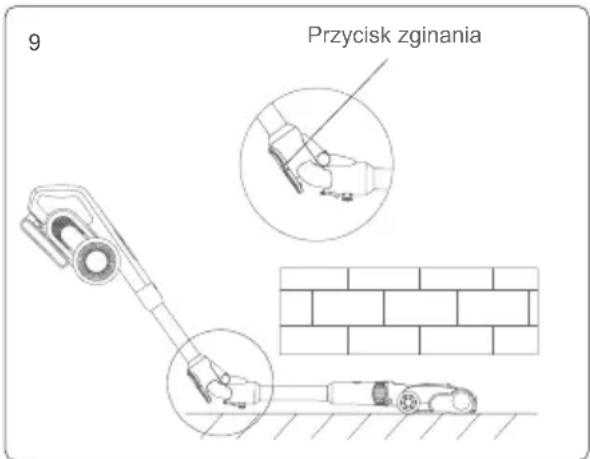

9 Przycisk zginania

Użytkowanie akcesoriów

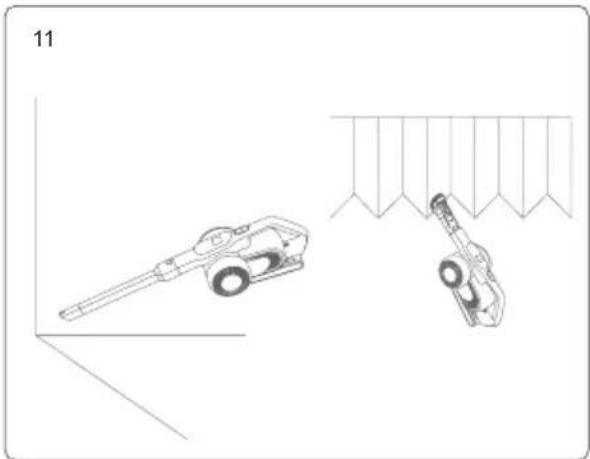

Elastyczna końcówka do szczelin: odpowiednia do czyszczenia szczelin, drzwi, narożników, jak również trudno dostępnych miejsc.

Szczotka do tapicerki: odpowiednia do czyszczenia tapicerki i sofy.

Miękka szczotka: odpowiednia do czyszczenia podatnych do zarysowania mebli, takich jak półki na książki, rękodziela.

Elastyczna rura przedłużająca: służy do łączenia z innymi narzędziami do czyszcze nia trudno dostępnych miejsc.

Elektryczna szczotka do materacy: odpowiednia do sofy i materaców. Szczotka usuwa roztocza i alergeny.

Złączenie: umożliwia podłączenie do pozostałych akcesoriów i zgięcie pod kątem, aby usunąć kurz z trudno dostępnych miejsc.

Czyszczenie i wymiana części

Uwaga

1. Filtr HEPA jest dostępny w sprzedaży u lokalnych dystrybutorów odkurzaczy.
2. Zaleca się czyszczenie pojemnika na kurz po każdym użyciu. Gdy pojemnik na kurz jest pełny lub filtr HEPA jest zatkany, należy go wyczyścić i w przypadku konieczności wymienić. Po długim użytkowaniu elektryczna szczotka może być pokryta pozostałościami. Należy ją regularnie czyścić, aby zachować prawidłową wydajność.

Czyszczenie pojemnika na kurz i fifiltry

1. Naciśnij dolną pokrywę pojemnika na kurz, aby go otworzyć (rys ①).
2. Wyrzuć odpady do kosza na śmieci (rys ②).
3. Przytrzymaj pokrywę pojemnika na kurz, obróć ją w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij blok cyklonowy z pojemnika na kurz w celu wyczyszczenia (rys ③).

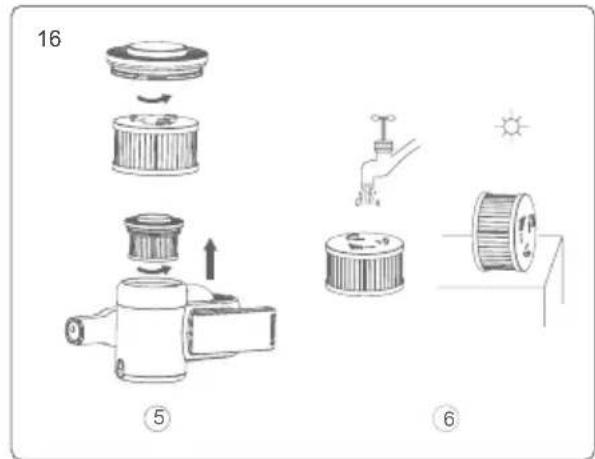

1. Obróć blok cyklonowy w kierunku przeciwnym do ruchu wskazówek zegara, aby zdemontować go w celu wyczyszczenia (rys ④).
2. Przytrzymaj pokrywę fifiltru HEPA i obróć w kierunku przeciwnym do ruchu wskazówek zegara, zdejmij fifiltr HEPA z górnej pokrywy, a następnie obróć pokry wę, aby wyjąć fifiltr w celu oczyszczenia (rys ⑤).
3. Jeśli fifiltr HEPA wymaga wyczyszczenia, należy go zdjąć z pokrywy, przytrzymać i obracać w kierunku zgodnym z ruchem wskazówek zegara. Przed ponownym użyciem fifiltr HEPA musi całkowicie wyschnąć (rys 6).
4. Po oczyszczeniu należy zmontować części w odwrotnej kolejności do demontażu.

Wyczyść lub Wymień Elektryczną Szczotkę Obrotową

1. Naciśnij przycisk zwalniania szczotki obrotowej, przytrzymaj jej pokrywę i wyciągnij zgodnie z kierunkiem strzałki. Wyjmij szczotkę obrotową z głowicy podłogowej w celu wyczyszczenia lub wymiany.
2. Po wyczyszczeniu lub wymianie szczotki obrotowej, należy zamontować ją z powrotem w kolejności odwrotnej do demontażu.

Przechowywanie produktu

Demontaż akumulatora

16 ⑤ ⑥

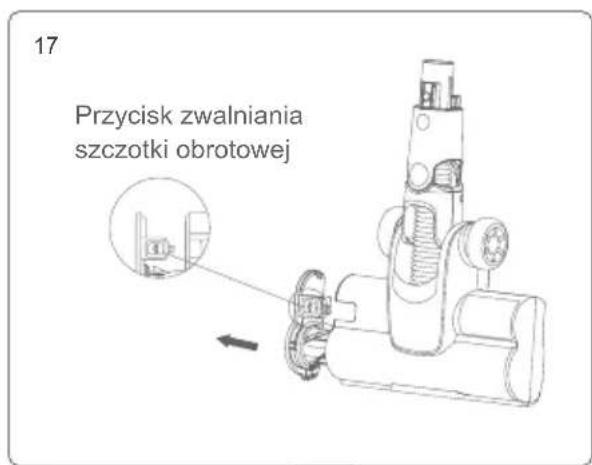

17 Przycisk zwalniania szczotki obrotowej

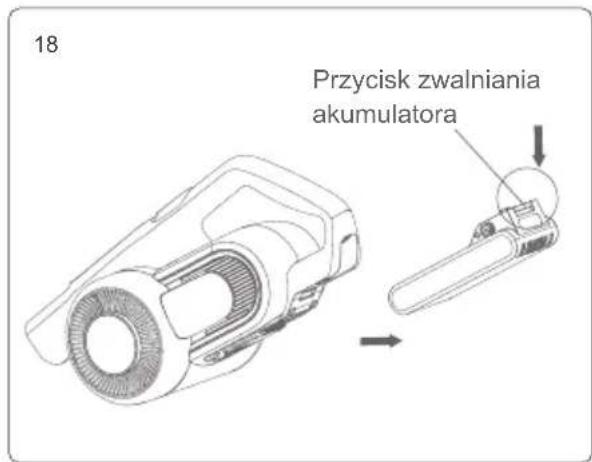

18 Przycisk zwalniania akumulatora

Naciśnij przycisk zwalniający akumulator, pociągnij akumulator do tyłu i umieść go w plastikowej torbie, a następnie przechowuj w suchym miejscu.

Przechowywanie produkt

Jeżeli odkurzacz nie będzie użytkowany przez dłuższy czas, należy wyjąć akumula tor, umieścić odkurzacz w opakowaniu i przechowywać go w chłodnym i suchym miejscu, unikając bezpośredniego nasłonecznienia i wilgotnego otoczenia.

Safety Notes

Ten odkurzacz jest przeznaczony wyłącznie do użytku domowego. Nie należy używać go do celów komercyjnych.

Przed użyciem należy dokładnie przeczytać niniejszą instrukcję obsługi i prze chowywać w celu wykorzystania w przyszłości.

Nie należy umieszczać odkurzacza w pobliżu ognia lub innego obiektu o wysokiej temperaturze.

Nie należy używać ani przechowywać urządzenia w niebezpiecznych warunkach, na przykład w wysokiej temperaturze. Zaleca się korzystanie z urządzenia w pomieszczeniach zamkniętych w temperaturze od 5°C do 40°C. Urządzenie należy przechowywać w suchym miejscu i unikać bezpośredniego działania promieni słonecznych.

Przed pierwszym użytkowaniem lub po długim przechowywaniu należy nałado wać akumulator do pełna.

Przed użyciem odkurzacza należy upewnić się, że szczotka jest prawidłowo zmontowana. W przeciwnym razie może dojść do zablokowania wentylatora silni ka, co doprowadzi do jego spalenia.

Nie należy używać odkurzacza do zbierania detergentów, oleju, szklanych elementów, igliwia, popiołu papierosowego, mokrego pyłu, wody, zapałek itp.

Nie należy używać odkurzacza do zbierania drobnych cząstek, takich jak cement, proszek gipsowy, proszek ścienny, ani dużych przedmiotów, takich jak kulki papieru, ponieważ może to spowodować nieprawidłowe działanie, takie jak zablokowanie i spalenie silnika.

Należy uważać, aby nie blokować wlotu powietrza szczotki, ponieważ może to spowodować awarię silnika.

Nie należy wkładać ręki ani stopy do wlotu powietrza szczotki, aby uniknąć obrażeń ciała.

Nie należy wlewać wody lub innych płynów do wnętrza urządzenia, aby unik nąc zwarcia i spalenia urządzenia.

Jeśli szczotka nie działa, sprawdź, czy w wałek nie zapłątały się włosy lub inne długie włókna i wyczyść ją.

W przypadku dłuższego przechowywania urządzenia należy upewnić się, że akumulator jest w pełni naładowany oraz ładować urządzenie co najmniej raz na trzy miesiące.

Odłącz ładowarkę, aby wyczyścić lub naprawić urządzenie. Podczas podłącza nia lub odłączania ładowarki należy trzymać ją w ręku i nie ciągnąć za przewód.

Do czyszczenia urządzenia należy używać suchej szmatki. Do czyszczenia nie wolno wykorzystywać substancji takich jak benzyna, alkohol czy rozcieńczalnik do lakieru, ponieważ spowodują pęknięcia lub wyblaknięcie koloru.

Jeśli urządzenie nie uruchamia się po pełnym naładowaniu, należy je sprawdzić i naprawić w autoryzowanym serwisie. Nie należy demontować urządzenia na własną rękę.

Urządzenie posiada akumulator. Należy je bezpiecznie poddać recyklingowi. Nie należy ich wyrzucać razem z odpadami domowymi.

W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpie czeństwa, powinien on zostać wymieniony lub naprawiony przez producenta, lub autoryzowany serwis.

Urządzenie może być dopuszczone do użytku przez dzieci w wieku od 8 lat wzwyż oraz osoby o ograniczonych zdolnościach fifizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające doświadczenia i wiedzy, jeżeli otrzy mały one nadzór lub instrukcję dotyczącą bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.

Urządzenie może być ładowane wyłącznie poprzez zasilacz, który znajduje się w zestawie.

Rozwiązywanie problemów

Przed wysłaniem urządzenia do wyznaczonych punktów napraw należy sprawdzić poniższe rozwiązania.

Błąd Możliwe przyczyny Rozwiązania
Silnik pracuje nieprawidłowo	Akumulator nie jest naładowany	Należy naładować akumulator
	Rura przedłużająca, szczotka, akumulator lub odkurzacz nie są prawidłowo zmontowane	Sprawdź, czy akcesoria są prawidłowo zamontowane w odkurzaczu
Obniżona moc ssania	Pojemnik na kurz jest pełny Opróżnij pojemnik na kurz
	Filtr jest zablokowany Wyczyść	ub wymień fifiltr
	Wlot powietrza szczotki jest zablokowany	Wyczyść wlot powietrza szczotki
Krótki czas pracy po naładowaniu akumulatora	Urządzenie nie jest w pełni naładowane	Aby w pełni naładować
	Akumulator posiada mniejszą wydajność	Należy wymienić akumulator na nowy w autoryzowanym serwisie
Wskaźnik poziomu zanieczyszczeń na ekranie LED świeci stale na czerwono	Czujnik kurzu jest pokryty kurzem	Oczyść z kurzu czujnik, który znajduje się we wlocie ssącym odkurzacza ręcznego

Ostrzeżenie

1. Jeśli przepływ powietrza lub filtr HEPA jest zablokowany, lub pojemnik na odpady jest pełny, na ekranie LED pojawi się ikona przypominająca o wyczyszczeniu. Jeśli urządzenie znajduje się w trybie Max, automatycznie przełączy się na tryb Eco do czasu usunięcia blokady.
2. Jeśli wokół szczotki owiną się obce przedmioty podczas użytkowania odkurzacza, zostanie uruchomione zabezpieczenie przed zablokowaniem się szczotki. Na ekranie LED pojawi się komunikat F0, a urządzenie zatrzyma pracę do czasu wyczyszczenia szczotki.
3. Jeśli wskaźnik poziomu kurzu na ekranie świeci stale na czerwono, czujnik kurzu może być pokryty kurzem. Należy oczyścić czujnik kurzu, który znajduje się we wlocie odkurzacza ręcznego.
4. Gdy nastąpi uszkodzenie elementów elektrycznych, które wymagają przeprowadzenia instruktażu lub naprawy przez profesjonalnego serwisanta, na ekranie pojawi się ostrzeżenie o uszkodzeniu z kodem błędu od F0 do F9. Należy skontaktować się ze sprzedawcą i podać kod błędu.

19

min 20 Eco

20

Czujnik kurzu (x2)

Kody błędu od F0 do F9:

Kod Usterka Rozwiązania
F0 Zablokowana pędzelka Wyjąć wałek do czyszczenia
F1	Uszkodzony pasek niklowy akumulatora	Należy wymienić lub naprawić akumulator
F2 Uszkodzenie ładowarki		Należy wymienić ładowarkę
F3 Zwarcie silnika próżniowego		Należy wymienić silnik próżniowy
F4	Uszkodzenie ogniwa akumulatora	Należy wymienić lub naprawić akumulator
F5	Drugie zabezpieczenie nadprądowe silnika próżniowego	Wymień silnik próżniowy
F6	Pierwsze zabezpieczenie nadprądowe silnika próżniowego	Wymień silnik próżniowy
F7	Uszkodzenie płytki PCB lub poluzowany przewód zasilający	Należy wymienić płytkę PCB lub przewód zasilający płytki
F8 Nieprawicłowy NTC akumulatora		Wyłącz odkurzacz i włącz go ponownie po ostygnięciu akumulatora.Jeśli kod błędu nadal się pojawia, należy wymienić akumulator
F9 Zwarcie silnika szczotki Wymień głowicę szczotki

Uwaga: W przypadku wystąpienia jakichkolwiek innych usterek, które wymagają profesjonalnej naprawy, urządzenie musi zostać naprawione lub wymienione przez producenta, lub autoryzowany serwis, aby uniknąć niebezpieczeństwa.

Specyfikacja techniczna

Model H11 Pro
Napięcie znamionowe 28.8V	---
Moc znamionowa 700W
Napięcie wejściowe adaptera 100-240V ~ 50/60 Hz	0.8A
Napięcie wyjściowe adaptera 34.2V	0.6A
Model elektrycznej szczotki EB117E
Moc znamionowa elektrycznej szczotki 50W
Pojemność akumulatora 3000mAh
Czas pracy akumulatora	4-5h

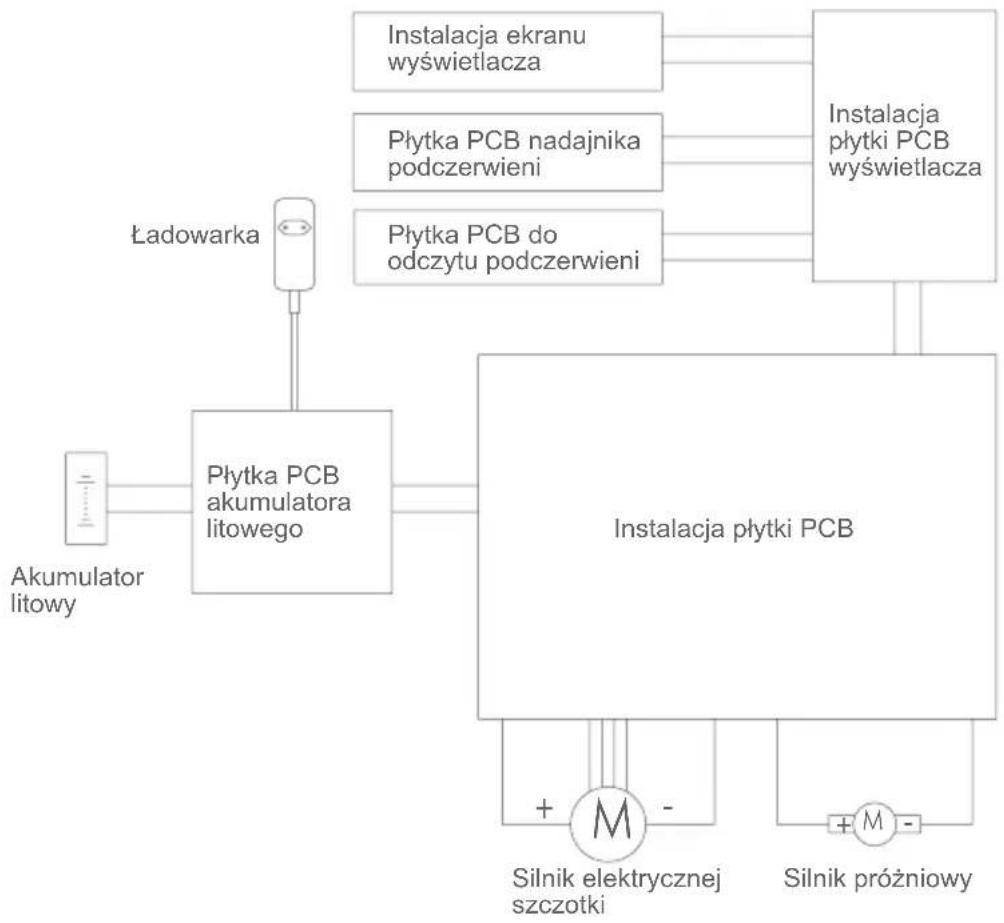

Schemat obwodu

Informacje o producencie

Prawidłowa utylizacja

Urządzenie, akcesoria i opakowanie powinny być poddane segregacji w celu przyjaznego dla środowiska recyklingu.

Nie wolno wyrzucać urządzenia razem z odpadami domowymi.

Wyłącznie dla krajów Unii Europejskiej:

Zgodnie z dyrektywą 2012/19/UE urządzenie, które nie nadaje się już do użytku, oraz zgodnie z dyrektywą 2006/66/WE uszkodzone lub zużyte zestawy baterii/akumulatorów należy poddać segregacji i utylizacji w sposób przyjazny dla środowiska.

Informacje dotyczące akumulatora :

Akumulatory mogą być odłączane w celu utylizacji wyłącznie przez wykwalifikowa ny serwis.

Demontaż obudowy może spowodować uszkodzenie lub zniszczenie urządzenia.

Nie wolno wyrzucać akumulatorów/baterii do odpadów domowych, ognia lub wody. Pakiety baterii/akumulatorów należy w miarę możliwości rozładowywać,

poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez wcześniejszego powiadomienia.

Informacje gwarancyjne

Produkt objęty jest dwuletnią gwarancją od daty zakupu.

Gwarancja nie obejmuje normalnego zużycia, użytkowania komercyjnego, zmian w zakupionym urządzeniu, czynności związanych z czyszczeniem, skutków niewłaściwego użytkowania lub uszkodzenia przez nabywcę lub osobę trzecią, uszkodzeń, które można przypisać okolicznościom zewnętrznym.
