INSTRUKCJA OBSŁUGI WB81 JIMMY

Uwagi dotyczące bezpieczeństwa

1. Proszę uważnie przeczytać niniejszą instrukcję przed użyciem i zachować ją do wykorzystania w przyszłości.
2. Wygląd produktu i specyfikacja w instrukcji mogą nieznacznie różnić się od rzeczywistego produktu. Proszę wziąć pod uwagę, że produkt fizyczny ma pierwszeństwo.
   03.Nigdy nie należy pozostawiać pracującej maszyny bez nadzoru.
3. Proszę wyłączyć przełącznik zasilania i odłączyć przewód zasilający, jeżeli urządzenie ma być nieczynne. Nie należy odłącać kabla zasilającego wilgotną ręką, gdyż grozi to porażeniem prądem.
4. Należy odciąć zasilanie, gdy urządzenie jest czyszczone, naprawiane lub nie jest używane.
5. Przewód zasilający należy trzymać z dala od ostrych przedmiotów i nie należy ciągnąć za przewód, aby poruszać urządzeniem, takie działanie grozi uszkodzeniem.
6. Ze względów bezpieczeństwa nie należy używać produktu do czyszczenia gorących przedmiotów, takich jak węgiel, niedopałki papierosów, ostrych przedmiotów, takich jak rozbite szkło, żrácych cieczy, materiały łatwopalnych i wybuchowych, takie jak benzyna i alkohol. W przeciwnym razie może to spowodować uszkodzenie produktu lub pożar.
7. Nie należy używać tego urządzenia do zbierania wody lub mokrego pyłu, a także unikać wystawiania urządzenia na działanie deszczu, wody lub używania go w wilgotnych miejscach (takich jak łazienki, umywalnie, pralnie itp.), aby uniknąć awarii.
8. Należy unikać zbliżania się produktu do urządzeń grzewczych lub wystawiania go na działanie promieni słonecznych, aby uniknąć pożaru.
9. Aby uniknąć wypadków nie należy pozwalać dzieciom na zabawę i obsługę produktu.
10. Należy unikać długotrwałej pracy produktu, gdy port ssący jest zablokowany, aby uniknąć uszkodzenia.
11. Produkt jest wyposażony w lampę UV-C. Nie należy patrzeć na spód urządzenia, gdy włączone jest zasilanie, aby promienie UV nie powodowały uszkodzeń ciała ludzkiego.
12. Nie należy nie pozwolić, aby światło UV-C świeciło na rośliny, aby ich nie uszkodzić. Nie należy koncentrować światła UV-C w jednym miejscu w trakcie użytkowania, może to spowodować uszkodzenie czyszczonych przedmiotów.
13. Nie należy siadać na produkcie, aby uniknąć jego uszkodzenia.
14. Nie zdejmować szczotki obrotowej, gdy maszyna jest włączona lub pracuje, aby uniknąć uszkodzeń.
15. Tego produktu można używać tylko do czyszczenia tekstyliów, takich jak materace, koce, poduszki, sofy itp.
16. Nie używaj tego produktu na produktach z jedwabiu.
17. W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpieczeństwa, należy go wymienić lub naprawić u producenta, w firmie naprawczej lub u osoby wykwalifikowanej.

Montaż produktu

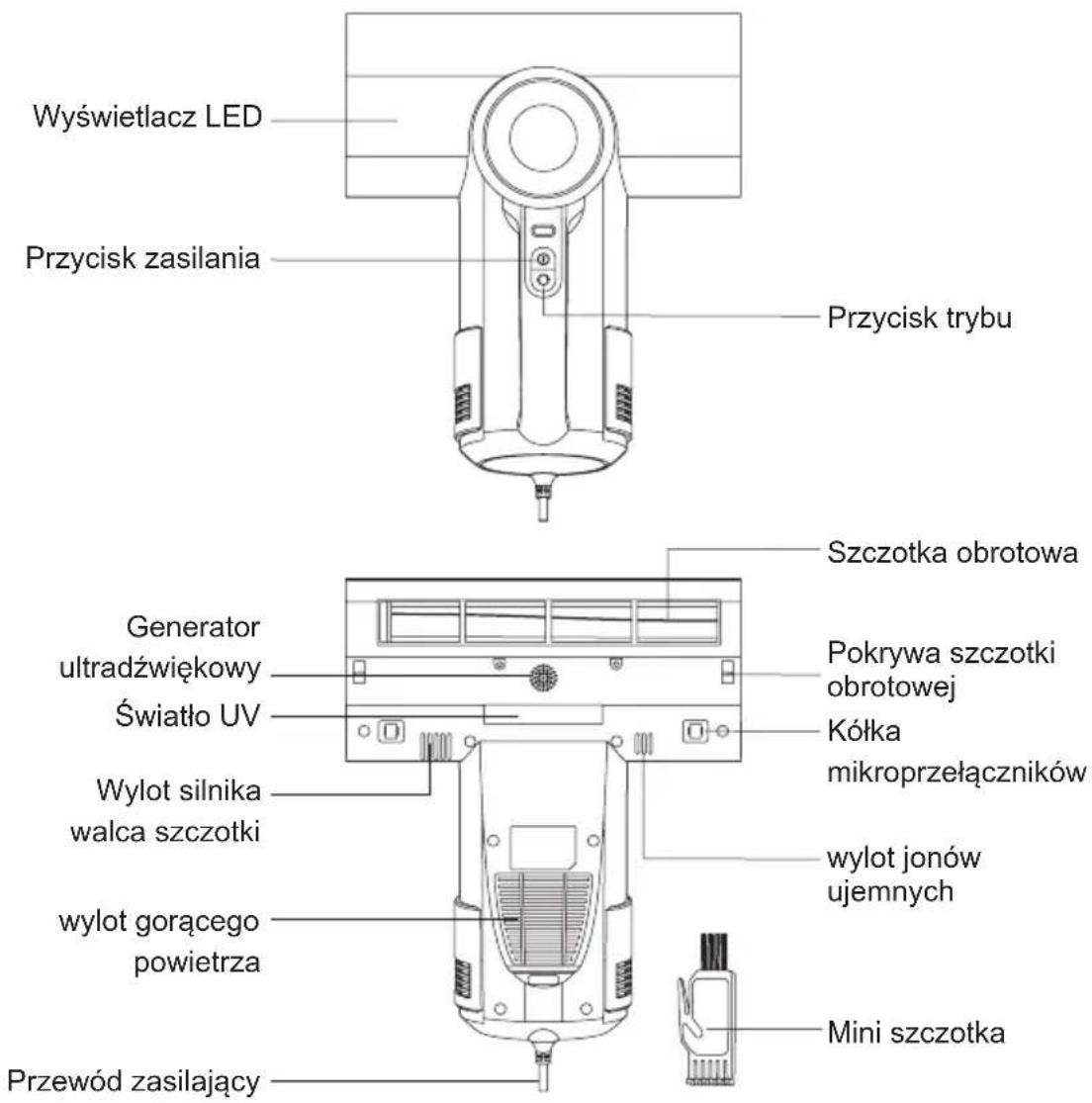

Nazwa części

Wyświetlacz LED Przycisk zasilania Przycisk trybu Generator ultradźwiękowy Światło UV Wylot silnika walca szczotki wylot gorącego powietrza Przewód zasilający Szczotka obrotowa Pokrywa szczotki obrotowej Kółka mikroprzełączników wylot jonów ujemnych Mini szczotka

Zawartość opakowania

Nazwa części	Odkurzacz do roztoczy Filtr MIF Mini-szczotka		Instrukcja obsługi
Ilość 1 1 1	1

Użycie produktu

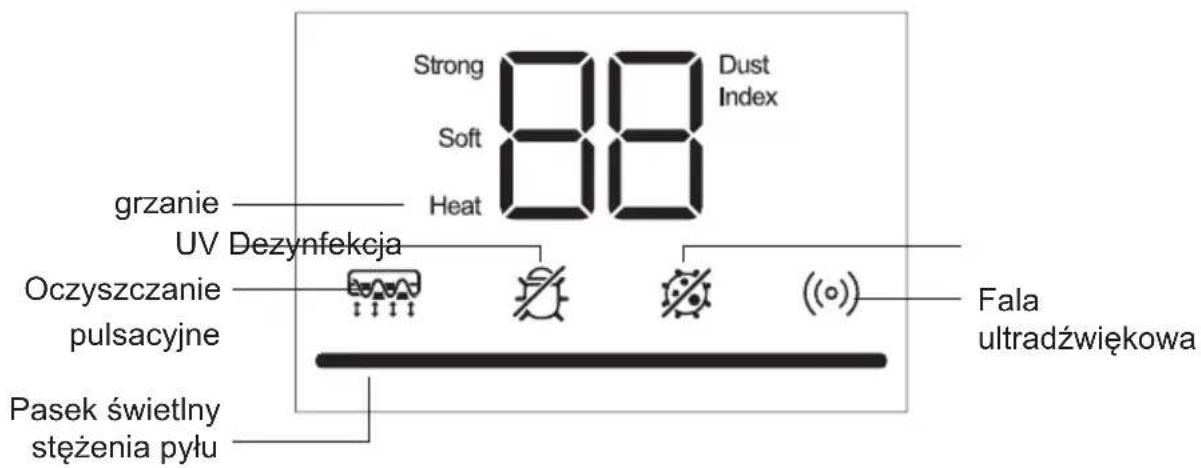

Opis funkcji

Strong Soft Heat Dust Index grzanie UV Dezynfekcja Oczyszczanie pulsacyjne Pasek świetlny stężenia pyłu Fala ultradźwiękowa

1. Po uruchomieniu, wskaźnik UV, sterylizacji, wskaźnik fali ultradźwiękowej pozostanie włączony.

Wskaźnik stężenia pyłu (zakres wyświetlania 0-99): Gdy powierzchnia czyszcząca ma mniej pyłu, wskaźnik pyłu pokazuje od 0 do 30, gdy powierzchnia czyszcząca ma średni pył, wskaźnik pyłu pokazuje od 31 do 60, gdy powierzchnia czyszcząca ma dużo pyłu, wskaźnik pyłu pokazuje od 61 do 99, wartość wskaźnika pyłu i pasek świetlny stężenia pyłu zmieniają się w zależności od stężenia pyłu, gdy stężenie pyłu wzrasta, wartość wskaźnika pyłu wzrasta, a pasek świetlny zanika z białego na czerwony, gdy stężenie pyłu spada, wartość wskaźnika pyłu spada, a pasek świetlny zanika z czerwonego na biały.

1. Po włożeniu wtyczki do gniazdka i naciśnięciu przycisku włączania/wyłączania urządzenie domyśnie działa w trybie silnym, a wskaźnik trybu silnego świeci się. Naciśnij przycisk trybu, aby przełączyć na tryb łagodny, a wskaźnik trybu łagodnego zaświeci się, a wskaźnik trybu silnego zgaśnie.

3.Funkcja ogrzewania jest domyślnie włączona po włączeniu urządzenia, a wskaźnik ogrzewania świeci się. Naciśnij i przytrzymaj przycisk trybu przez 3 sekundy, aby wyłączyć funkcję ogrzewania, a wskaźnik ogrzewania zgaśnie. Ponownie naciśnij i przytrzymaj przycisk trybu przez 3 sekundy, aby włączyć funkcję ogrzewania.

1. Po ponownym naciśnięciu przycisku włączania/wyłączania urządzenie przestanie działać, a wszystkie wskaźniki zgasną.

Uwaga:

1. Gdy kurz przekroczy linię Max, należy wyczyścić pojemnik na kurz i filtr MIF na czas.
2. Ze względów bezpieczeństwa światło UV działa tylko wtedy, gdy jednocześnie naciśnięte są dwa mikroprzełączniki. W przeciwnym razie lampa UV wyłączy się automatycznie.
3. Produkt jest wyposażony w lampę UV. Nie należy patrzeć na spód urządzenia, świecić na rośliny, gdy zasilanie jest włączone, aby zapobiec uszkodzeniu ciała ludzkiego lub innych

przedmiotów przez promienie UV.

1. Nie należy dotykać wylotu gorącego powietrza na spodzie urządzenia w przypadku poparzenia dłoni po włączeniu funkcji ogrzewania. Po wyłączeniu urządzenia na wylocie gorącego powietrza nadal utrzymuje się wysoka temperatura, dlatego nie należy dotykać go rękami.

Czyszczenie I konserwacja

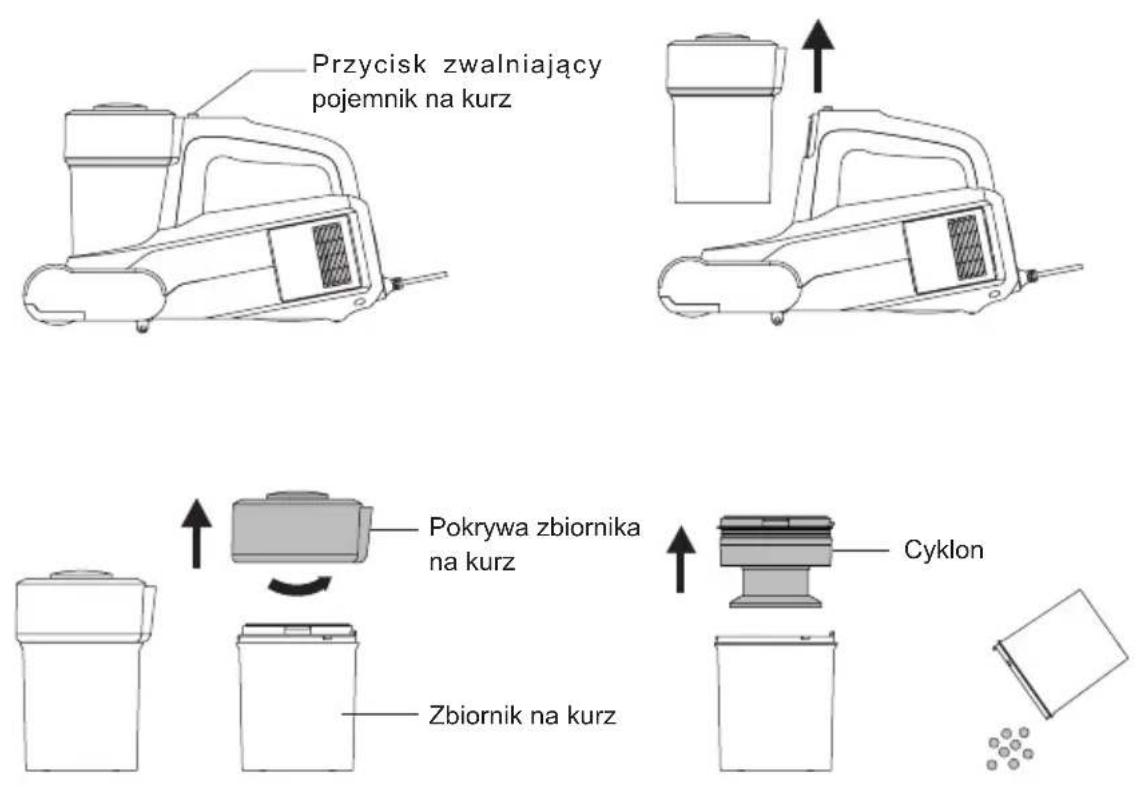

Czyszczenie pojemnika na kurz

1. Wyłącz urządzenie i odłącz przewód zasilający. Następnie naciśnij przycisk zwalniający i podnieś do góry.
2. Przytrzymaj oddzielnie pojemnik na kurz i pokrywę pojemnika na kurz, przekręć pokrywę w kierunku przeciwnym do ruchu wskazówek zegara, zdejmij ją z pojemnika na kurz, aby wyczyścić.

Uwaga:

1. Filtr MIF jest dostępny w sprzedaży u dystrybutora JIMMY.
2. Zaleca się czyszczenie pojemnika na kurz w odpowiednim czasie po każdym użyciu. Jeżeli ilość kurzu jest zbyt duża i powoduje zablokowanie filtra MIF, należy go wyczyścić na czas lub w razie potrzeby wymienić.

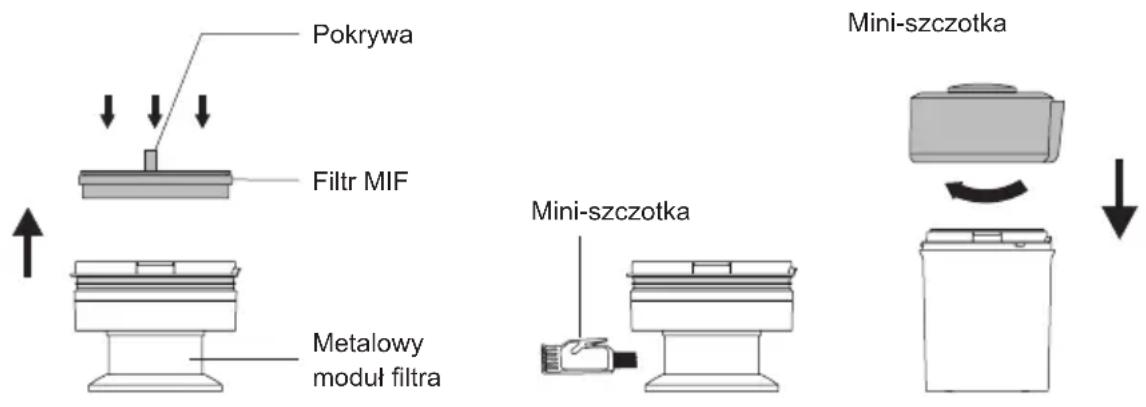

Czyszczenie filtra MIF i modułu

Pokrywa Filtr MIF Metalowy moduł filtra Mini-szczotka Mini-szczotka

1. Trzymając moduł filtra, drugą ręką naciśnij znak "UP" i wyjmij filtr. Nie naciskaj na filtr w odwrotną stronę w przypadku jego zatkania. Wyczyść metalowy moduł filtra za pomocą dołączonej szczoteczki.
2. Po wyczyszczeniu pojemnika na kurz, filtra MIF i modułu filtra, zamontuj elementy w odwrotnej kolejności. Obróć pokrywę zbiornika na kurz do zbiornika. Po usłyszeniu dźwięku "kliknięcia" upewnij się, że znak kropki jest dopasowany do pozycji blokady.

Uwaga:

1. Nie pomijaj filtra!
2. Jeżeli w pojemniku na kurz nagromadzi się zbyt dużo kurzu, należy oczyścić pojemnik na kurz i zespół filtra wodą, a następnie wytrzeć je suchą szmatką. Należy zwrócić uwagę, że filtr MIF należy myć jak najrzadziej. Oczyć filtr MIF z kurzu i ciał obcych, naciskając na niego, a przed montażem upewnij się, że pojemnik na kurz i zespół filtra są całkowicie suche.

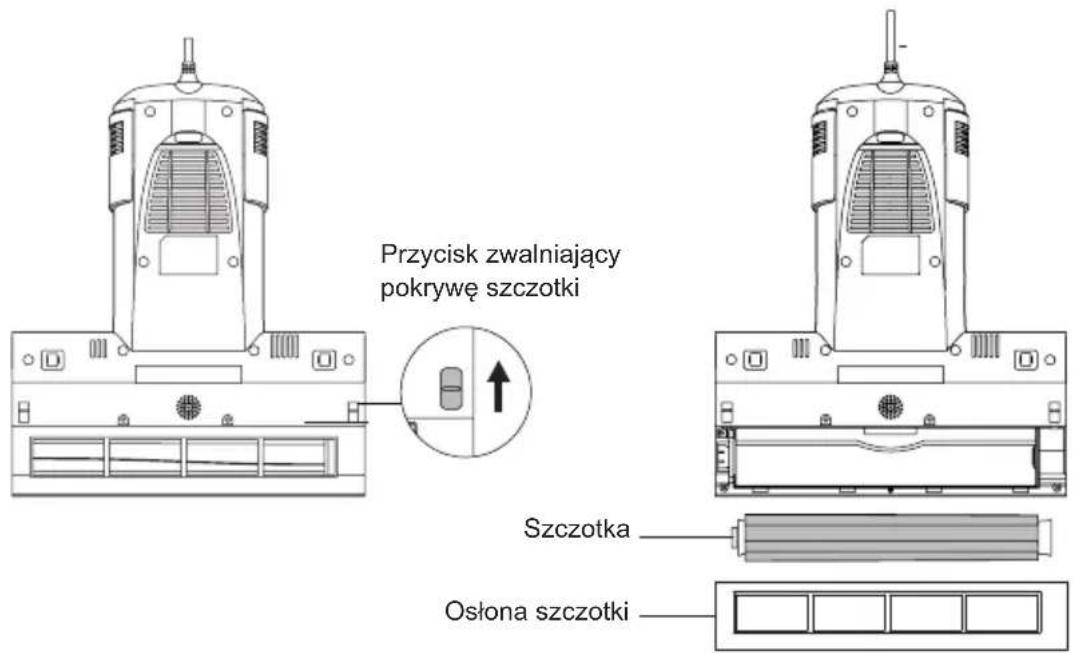

Czyszczenie i montaż szczotki obrotowej

Przycisk zwalniający pokrywę szczotki Szczotka Osłona szczotki

1. Wyłącz urządzenie i odłącz przewód zasilający, obróć prawe pokrętło blokady w kierunku przeciwnym do ruchu wskazówek zegara z pozycji zablokowanej do pozycji odblokowanej (Rysunek 8), aby wyjąć szczotkę w celu wyczyszczenia.
2. Po wyczyszczeniu szczotki, zamontuj kolejno szczotkę i osłonę szczotki z powrotem do korpusu oraz ustaw jej blokadę.

Uwaga:

ze względów bezpieczeństwa przed przystąpieniem do czyszczenia szczotki należy wyłączyć urządzenie i odłączyć przewód zasilający.

Konserwacja i przechowywanie

1. Aby móc dalej używać, należy po każdym użyciu wyczyścić pojemnik na kurz i filtr MIF.
2. Dla lepszego używania zaleca się wymianę filtra po 30-50 godzinach pracy (w zależności od sytuacji).
3. Jakikołwiek papier, szkło ołowiane, plastik będą miały duży wpływ na działanie promieniowania UV. Kurz lub plamy na osłonie lampy UV wpływają na działanie światła UV. Proszę regularnie wycierać i czyścić osłonę lampy UV.
4. Nie należy dotykać pokrywy lampy UV, ponieważ zabrudzenia wpływają na działanie lampy UV.
5. Jeżeli urządzenie ma być nieużywane, należy je umieścić w chłodnym i suchym miejscu. Nie należy pozostawiać go w bezpośrednim świetle słonecznym lub w wilgotnym środowisku.

Rozwiązywanie problemów

Przed udaniem się do serwisu proszę sprawdzić następujące punkty awarii.

Problemy Możliwe przyczyny Rozwiązanie
Produkt się nie włącza	Przewód zasilający nie jest mocno włóżony	Sprawdź, czy wtyczka zasilania jest mocno włóżona.
	Brak zasilania w gniazdku Sprawdź gniazdkoh
	Przycisk zasilania nie jest wciśnięty	Wciśnij przycisk zasilania
Słaba siła ssania	Zablokowany wlot powietrza Oczyćć wlot powietrza
	Zablokowany filtr MIF Oczyćć pojemnik na kurz i filtra
	Zespół filtra zablokowany Wyczyść zespół filtra
Światło UV nie działa	Przełączniki są uszkodzone	Kontakt z serwisem gwarancyjnym w celu wymiany przełączników
	Przechylenie maszyny i mikroprzełącznik polewej stronie powierzchni czyszczącej lub zablokowane kółka mikroprzełącznika uniemożliwiają uruchomienie lamp UV	Skontaktuj się z serwisem posprzedażowym, aby wymienić kółka mikroprzełączników
	Awaria światła UV	Skontaktuj się z serwisem w celu wymiany lampy UV
Urządzenie nagle przestaje działać	Pojemnik na kurz pełny	Należy zaprzestać stosowania produktu, oczyścić zator i używać ponownie po 2 godzinach.
	Zablokowany wlot powietrza
	Filtr zablokowany.
Awaria szczotki	Zaplątany zwój szczotki	Wyjmij szczotkę obrotową wyczyść ją i zamontuj ponownie
	Pasek luźny lub pęknięty Skontaktuj się z serwisem

W przypadku innych usterek należy używać specjalnych narzędzi, prosimy o kontakt z serwisem posprzedażowym w celu uzyskania wskazówek.

Specyfikacja produktu

Parametry techniczny

Model WB81
Napięcie znamionowe 220-240V~
Częstotliwość znamionowa	50-60Hz
Moc znamionowa 600W

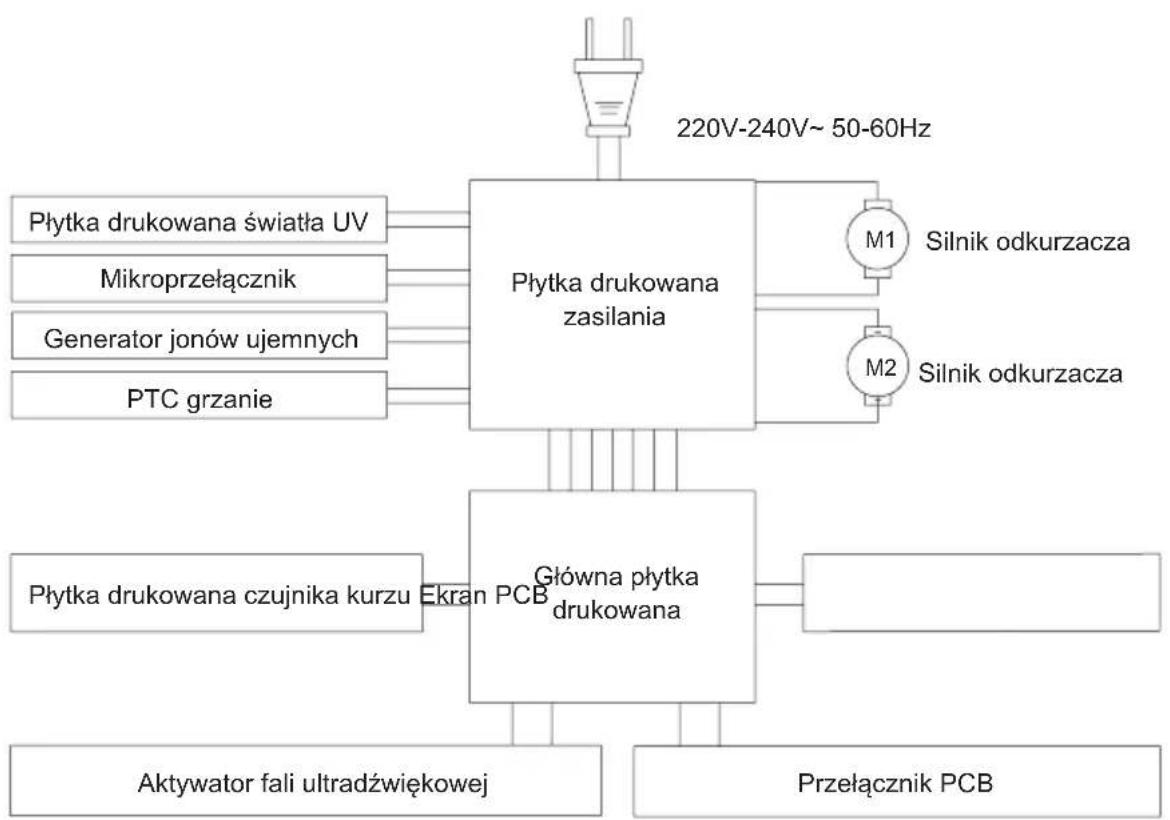

Schemat obwodu

Informacje o producencie

Urządzenie, akcesoria i opakowanie powinny być posortowane w celu przyjaznego dla środowiska recyklingu.

Nie należy wyrzucać urządzenia do odpadów komunalnych!

OTylko dla krajów UE: Zgodnie z europejską wytyczną 2012/19/UE urządzenie, które nie nadaje się już do użytku, oraz zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub używane akumulatory/ baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez wcześniejjszego powiadomienia.

Zastrzega się możliwość zmian bez uprzedzenia. Informacje gwarancyjne.

Produkt ten objęty jest roczną gwarancją na urządzenie, serwis od daty zakupu.

Z gwarancji wyłączone jest normalne zużycie, użytkowanie w celach komercyjnych, zmiany w zakupionym urządzeniu, czyszczenie, skutki niewłaściwego używania lub uszkodzenia przez nabywcę lub osoby trzecie, uszkodzenia, które można przypisać okolicznościom zewnętrznym.
