РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WB81 JIMMY

Важные замечания по технике безопасности

1. Перед использованием внимательно прочитайте данную инструкцию по эксплуатации и сохраните ее для последующего использования.
2. Внешний вид изделия и спецификации могут незначительно отличаться от фактических.
3. Данное изделие является электрическим прибором. Не оставляйте его в рабочем состоянии без присмотра.
4. В случае простоя аппарата отключите питание и выньте вилку из розетки. Чтобы не допустить поражения электрическим током не отсоединяйте шнур питания, держа его влажными руками.
5. Во время проведения технического обслуживания, или, когда устройство не используется, отключите источник питания.
6. Держите шнур питания вдали от острых предметов и не тяните за него, чтобы передвинуть устройство, иначе шнур может повредиться.
7. Для обеспечения безопасности не используйте изделие для сбора горячих предметов, таких как уголь, окурки, острые предметы, например, битое стекло, агрессивные жидкости, легковоспламеняющиеся и взрывоопасные вещества, такие как бензин и спирт. В противном случае это может привести к повреждению изделия или возгоранию.
8. Не используйте данное изделие для всасывания воды или влажной пыли. Не используйте его во влажных местах (таких как ванная комната, туалет, прачечная и т.д.), чтобы не допустить неисправностей.
9. Не размещайте устройство вблизи нагревательных приборов и не подвергайте его воздействию прямых солнечных лучей, чтобы не допустить возгорания.
10. Храните этот продукт в месте, недоступном для детей, без присмотра взрослых.
11. Не используйте пылесос, если всасывающее отверстие закупорено, чтобы не допустить повреждения изделия.
12. Данное изделие оснащено ультрафиолетовой лампой, для обеспечения безопасности не смотрите на дно изделия при включенном питании, чтобы исключить вредное воздействие ультрафиолетовых лучей.
13. Не допускайте попадания УФ-света на растения. Не концентрируйте УФ-свет на одном месте в течение продолжительного времени, чтобы избежать повреждения очищаемых предметов.
14. Не садитесь на изделие.
15. Не снимайте щетку во время использования или при включенном питании, чтобы предотвратить повреждение устройства.
16. Данное устройство используется ТОЛЬКО для очистки текстильных изделий, таких как матрацы, одеяла, подушки, диваны и т.д.Не используйте устройство на изделиях из шелка.
17. Не используйте устройство на изделиях из шелка.
18. В случае повреждения шнура питания, для предотвращения опасности, он должен быть заменен изготовителем, или специалистом сервисного центра.

Использование изделия

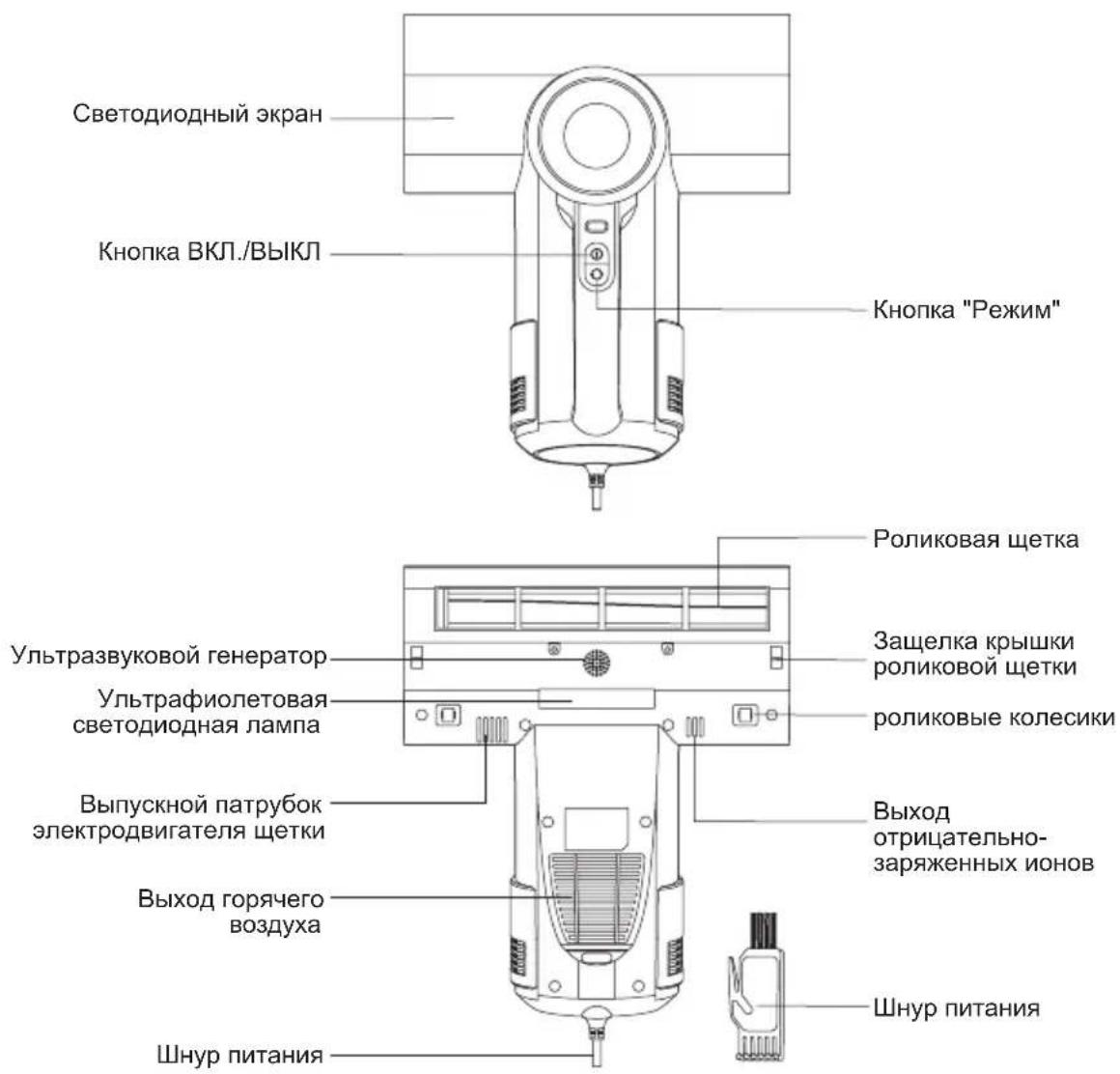

Описание функций

Светодиодный экран Кнопка ВКЛ./ВЫКЛ Кнопка "Режим" Ультразвуковой генератор Ультрафиолетовая светодиодная лампа Выпускной патрубок электродвигателя щетки Выход горячего воздуха Шнур питания Роликовая щетка Защелка крышки роликовой щетки роликовые колесики Выход отрицательно-заряженных ионов Шнур питания

Комплектация

Название части	Пылесос для удаления пы-левых клещей	MIF-фильтр	Щетка для чистки	Руководство пользователя-теля
Количество 1	1 1 1

Использование изделия

Описание функций

Strong Soft Heat 88 Dust Index Горячий воздух Уф-режим Режим касания Индикатор концентрации пыли Антибактериальный режим Ультразвуковая волна

1. Индикаторы касания, ультрафиолетовой волны, стерилизации и ультразвуковой волны загорятся при включении устройства. Если на очищаемой поверхности немного пыли, индекс запыленности показывает значение от 0 до 30, при средней степени загрязненности - от 31 до 60, при высокой степени загрязненности - от 61 до 99. Значение индекса запыленности увеличивается с повышением концентрации пыли. При увеличении концентрации пыли значение индекса пыли увеличивается, а световая полоска из белой становится красной. При уменьшении концентрации пыли значение индекса пыли уменьшается, а световая полоска становится белой.
2. Вставьте вилку в розетку, нажмите кнопку включения/выключения (on/off), устройство по умолчанию запускается в сильном режиме, загорается индикатор сильного режима. Нажмите кнопку режима, чтобы переключиться в слабый режим, при этом загорится индикатор слабого режима, а индикатор сильного режима погаснет. Нажмите кнопку режима еще раз, чтобы вернуться в сильный режим.
3. Функция нагрева включается по умолчанию при включении машины, и загорается индикатор нагрева. Для выключения функции нагрева нажмите кнопку режима на 3 секунды, и индикатор нагрева погаснет. Для включения функции нагрева снова нажмите кнопку режима на 3 секунды.
4. Нажмите кнопку включения/выключения (on/off) во время работы, устройство прекратит работу и все индикаторы погаснут.

Примечание:

1. Когда количество пыли превысит допустимую норму, пожалуйста, своевременно очистите пылесборник и MIF-фильтр.

2. По соображениям безопасности ультрафиолетовые лучи могут работать только при одновременном нажатии двух микропереключателей. В противном случае ультрафиолетовое излучение будет выключено автоматически.

3. Данное изделие оснащено ультрафиолетовой лампой, для обеспечения безопасности не смотрите на дно изделия при включенном питании, чтобы исключить вредное воздействие ультрафиолетовых лучей.

4. После выключения функции нагрева, устройство остается горячим и может осуществляться выход горячего воздуха. Во избежание ожогов, пожалуйста, не прикасайтесь к воздуховоду в нижней части устройства, даже после выключения.

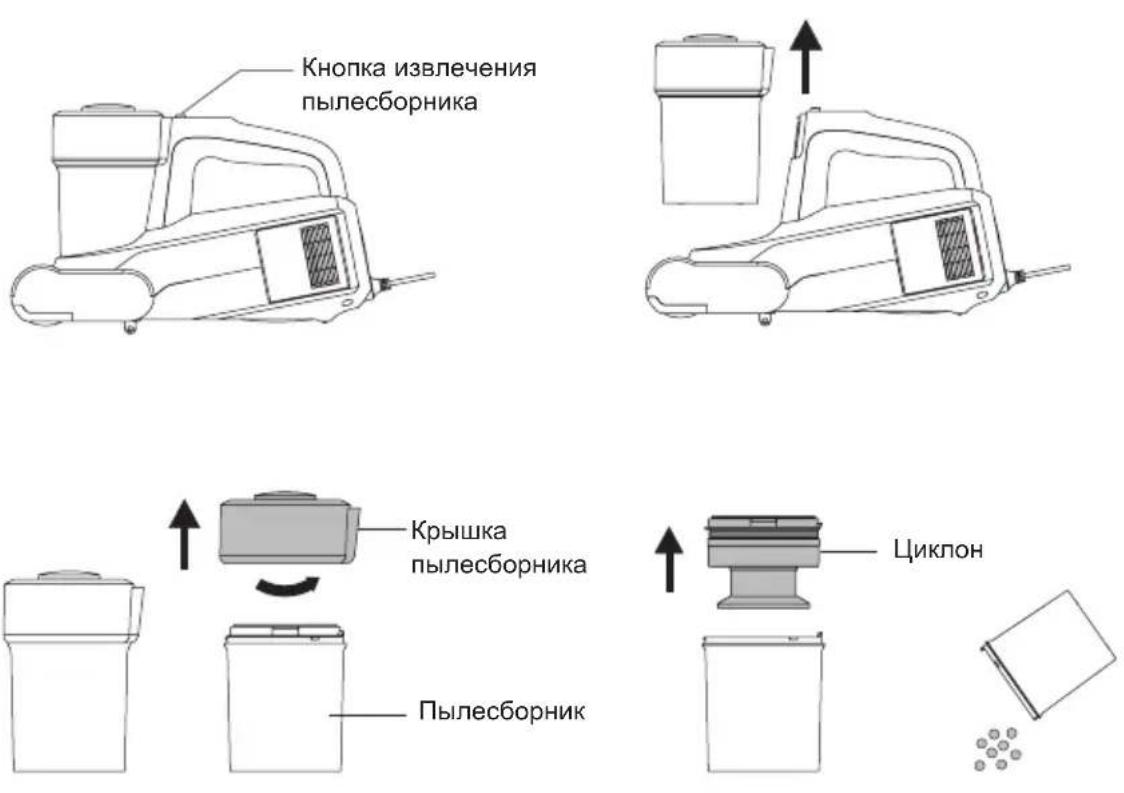

Очистка пылесборника

1. Выключите питание устройства, выньте вилку из розетки, поставьте устройство, нажмите кнопку разблокировки и поднимите пылесборник в направлении стрелки.
2. Держите пылесборник и крышку обеими руками, затем поверните крышку пылесборника против часовой стрелки, поднимите и снимите ее с пылесборника для очистки

Примечание:

1. Фильтр тонкой очистки MIF можно приобрести у дистрибутора JIMMY.
2. Рекомендуется производить очистку пылесборника после каждого использования. В случае высокой концентрации пыли и засорения фильтра требуется своевременная очистка или замена.

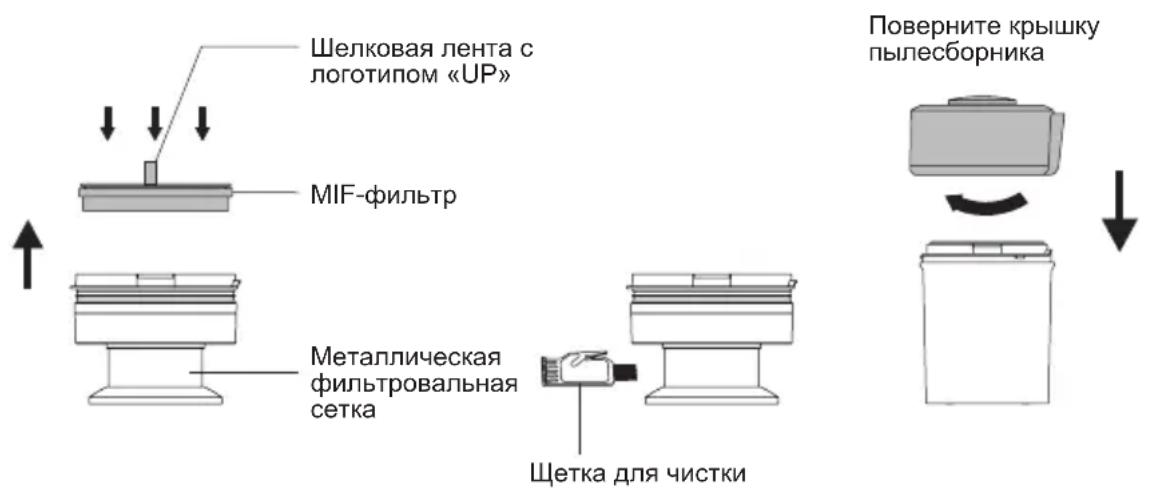

Очистка фильтровальной ваты и циклона

Шелковая лента с логотипом «UP» MIF-фильтр Металлическая фильтровальная сетка Щетка для чистки Поверните крышку пылесборника

1. Держите циклон в одной руке, другой рукой нажмите на логотип «UP» и выньте фильтр. Не касайтесь фильтра с обратной стороны в случае его засорения. Очистите металлический фильтр циклона и пластиковые детали с помощью прилагаемой минищетки.
2. После очистки пылесборника, фильтровальной ваты и циклона соберите их в обратном порядке. Вставьте крышку в пылесборник. Сборка выполнена верно если услышите "щелчок" и знак точки выровняется с положением фиксации.

Примечание:

1. Не используйте устройство без фильтровальной ваты MIF!
2. Если в пылесборнике скопилось слишком много пыли, очистите пылесборник и фильтр в сборе водой и протрите их сухой тканью. Обратите внимание, что фильтр MIF нужно мыть как можно реже. Очистите фильтр MIF от пыли и посторонних частиц, постукивая по нему, убедитесь, что пылесборник и фильтр в сборе полностью высохли перед установкой.

Очистка и сборка роликовой щетки

Кнопка фиксации крышки щеточного валика Роликовая щетка Крышка роликовой щетки

1. Выключите устройство, выньте вилку из розетки, нажмите на защелку крышки щеточного валика. Поверните ее из закрытого состояния в открытое (рисунок 8), затем снимите крышку и достаньте щеточный валик (рис. 9). Очистите щеточный валик с помощью щетки.
2. После чистки щетки поочередно установите щетку и крышку щетки обратно на корпус и заблокируйте защелку щетки.

Примечание:

В целях безопасности перед чисткой щеточного вала выключите устройство и выньте вилку из розетки.

Техническое обслуживание и хранение

1. Пожалуйста, очищайте пылесборник и фильтр после каждого использования для дальнейшего применения. Рекомендуется немедленно очистить пылесборник, если в нем слишком много пыли, иначе это повлияет на эффект использования.
2. После того, как общее время использования фильтровальной ваты MIF достигнет 30-50 часов (в зависимости от использования фильтровальной ваты MIF), рекомендуется приобрести и сменить фильтровальную вату MIF, чтобы не повлиять на производительность машины.

3. Бумага, свинцовое стекло, пластик в значительной степени влияют на эффективность УФ-света. Для повышения эффективности следует регулярно протирать и очищать крышку УФ-лампы.

4. Не прикасайтесь к крышке УФ-лампы, так как грязь снижает эффективность воздействия УФ-света.

5. Если устройство не используется, следует поместить ее в прохладное сухое место. Не оставляйте под прямым солнечным светом или во влажной среде.

Поиск и устранение неисправностей

Проверьте следующие возможные причины неисправностей перед обращением в отдел послепродажного обслуживания.

Примечание:
В случае возникновения других неисправностей следует использовать специальные инструменты. Обратиться в отдел послепродажной подготовки за консультацией.

Проблема	Возможные причины	Решения
Устройство не включается	Шнур питания вставлен неплотно	Проверьте, надежно ли вставлена вилка сетевого шнура
	Устройство не включено в розетку	Проверьте розетку
	Переключатель включения/выключения не нажат	Нажмите кнопку включения / выключения
Слабое всасывание	Всасывающее отверстие засорено	Очистите всасывающее отверстие
	Всасывающее отверстие засорено	Очистите чашку и фильтр MIF
	Накопление пыли на цик-лоне	Очистите пылесборник
УЛЬТРАФИОЛЕТОВОЕ излучение не работает	Повреждение микропереключателя	Свяжитесь с послепродажным сервисом, чтобы заменить микровыключатель.
	При наклоне машины микропереключатель УФ-лампы отходит от чистящей поверхности или заклинивает ролики микропереключателя, что препятствует срабатыванию УФ-лампы.	Обратитесь в магазин запасных частей для замены нижнего микроролика
	Дефект ультрафиолетового излучения	Обратитесь в службу послепродажного обслуживания для замены ультрафиолетового излучения
Устройство внезапно отключается	Пылесборник полон	Прекратите использование продукта, устраните засорение и используйте устройство не ранее чем через 2 часа
	Заблокирован воздухозаборник устройства
	Фильтр MIF заблокирован
Роликовая щетка внезапно перестает работать	Щетка запутана	Извлеките роликовую щетку, очистите ее и соберите заново
	Ремень ослаблен или сломан	Обратитесь в службу послепродажного обслуживания для замены ремня

Технические параметры

Модель WB81
Номинальное напряжение 220-240В~
Номинальная частота 50-60Гц
Номинальная мощность 600Вт

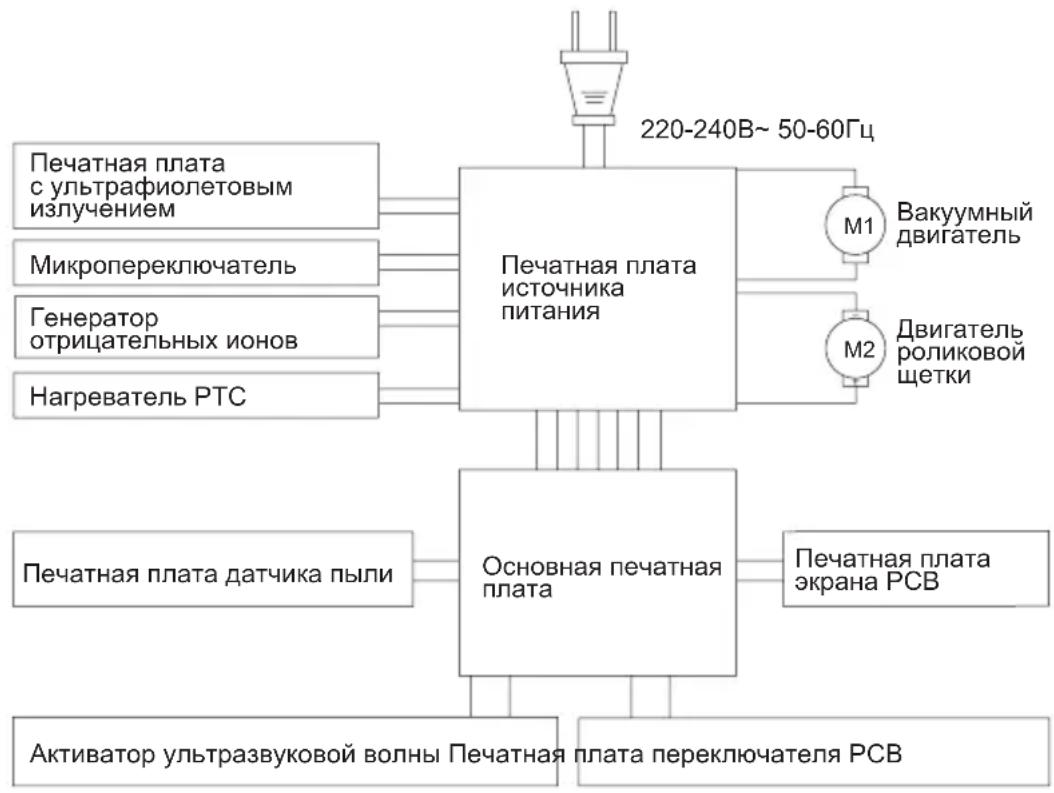

Электрическая схема

Информация о производителе

Производитель Кингклин Электрик Ко., Лтд.
Адрес	No1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

CE

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС: В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Возможны изменения без предварительного уведомления.

Указание по поводу гарантии

Срок гарантии 1 год с момента покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже:

B45H/03E

DBP800547

0742X

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день.

DBP800547

D – год

В – месяц

Р – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства.

Год Месяц Дата
Год	Символ	Месяц	Символ	Дата	Символ	Дата	Символ
2016 А Январь 1 1 1 17 Н
2017	В	Февраль	2	2	2	18	J
2018	С	Март	3	3	3	19	К
2019	Д Апрель 4 4 4 20 L
2020	Е	Май	5	5	5	21	М
2021 F	Июнь	6 6	6 22 N
2022	G	Июль	7	7	7	23	P
2023	Н	Август	8	8	8	24	Q
2024	J	Сентябрь	9	9	9	25	R
2025	К	Октябрь	А	10	А	26	S
2026	L	Ноябрь	В	11	В	27	T
2027	М	Декабрь	С	12	С	28	U
2028	N			13 D 29 V
2029 P				14 E 30 W
2030	Q			15 F 31 X
2031	R			16	G
