WB81 - Aspirateur JIMMY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur anti-acariens
Marque	JIMMY
Modèle	WB81
Alimentation	220-240 V ~ 50/60 Hz
Puissance nominale	600 W
Fonction principale	Nettoyage des textiles (matelas, canapés, oreillers)
Technologies intégrées	Lumière UV-C, générateur ultrasonique, fonction chauffante, ions négatifs
Indicateur de poussière	Écran LED avec indice de 0 à 99 et bande lumineuse
Modes de fonctionnement	Fort (défaut) et Doux
Type de filtre	Filtre MIF (lavable, durée 30-50 h)
Capacité du bac à poussière	Environ 0,3 L (nettoyage recommandé après chaque utilisation)
Brosse principale	Rouleau-brosse amovible, nettoyable
Accessoires fournis	Mini-brosse de nettoyage
Longueur du cordon d'alimentation	Environ 5 m (estimation)
Sécurité	Arrêt automatique de la lampe UV si la machine n'est pas en contact avec la surface ; micro-interrupteurs de sécurité
Entretien	Nettoyer le bac et le filtre après chaque usage ; ne pas immerger ; sécher complètement avant remontage
Réparabilité	Pièces (filtre MIF, brosse) disponibles auprès du fabricant ; contacter le SAV pour les autres composants
Pays de fabrication	Chine (marque JIMMY)
Garantie	1 an (hors usure normale, utilisation commerciale, modifications)

FOIRE AUX QUESTIONS - WB81 JIMMY

Comment nettoyer le bac à poussière ?

Coupez l'alimentation et débranchez l'appareil. Appuyez sur le bouton de déverrouillage pour retirer le bac. Ouvrez le couvercle en tournant dans le sens horaire, retirez le cône cyclone et videz la poussière. Lavez le bac et le filtre à l'eau si nécessaire, puis séchez-les complètement avant de remonter.

À quelle fréquence dois-je remplacer le filtre MIF ?

Le filtre MIF doit être remplacé après 30 à 50 heures d'utilisation cumulée, selon la charge de poussière. Vous pouvez commander un filtre de rechange auprès du distributeur JIMMY.

Pourquoi la lumière UV ne s'allume-t-elle pas ?

La lampe UV ne fonctionne que lorsque les deux micro-interrupteurs (roues) sont enfoncés simultanément. Assurez-vous que l'appareil repose à plat sur la surface à nettoyer. Si le problème persiste, vérifiez que les roues ne sont pas bloquées et contactez le SAV.

Puis-je utiliser cet aspirateur sur des liquides ?

Non, cet appareil est conçu uniquement pour les poussières sèches. N'aspirez jamais de liquides, de substances inflammables ou d'objets pointus pour éviter d'endommager l'appareil.

Comment activer ou désactiver la fonction chauffante ?

La fonction chauffante est activée par défaut. Pour la désactiver, maintenez enfoncé le bouton de mode pendant 3 secondes ; le témoin chauffage s'éteint. Répétez l'opération pour la réactiver.

Que faire si l'aspiration est faible ?

Vérifiez que le bac à poussière n'est pas plein, que le filtre MIF n'est pas obstrué et que l'orifice d'aspiration n'est pas bloqué. Nettoyez le bac et le filtre si nécessaire.

La brosse s'arrête soudainement, que faire ?

Éteignez et débranchez l'appareil. Retirez le couvercle de la brosse et nettoyez le rouleau pour enlever les poils ou fils enchevêtrés. Si la courroie est lâche ou cassée, contactez le SAV.

Cet appareil est-il sûr pour les animaux domestiques ?

La lumière UV peut être nocive pour les yeux et la peau. Évitez de diriger l'appareil vers les animaux ou les plantes pendant le fonctionnement.

Comment interpréter l'indice de poussière affiché ?

L'indice va de 0 à 99. 0-30 : peu poussiéreux, 31-60 : moyennement poussiéreux, 61-99 : très poussiéreux. La bande lumineuse passe du blanc au rouge quand la poussière augmente.

Où puis-je acheter des pièces de rechange ?

Les filtres MIF et les brosses sont disponibles auprès du distributeur JIMMY. Pour les autres pièces, contactez le service après-vente.

MODE D'EMPLOI WB81 JIMMY

Précautions à prendre

1. Veuillez lire attentivement ce manuel d'instructions avant de l'utiliser et le conserver correctement pour une utilisation ultérieure.
2. La conception et les spécifications du produit figurant dans le manuel peuvent varier légèrement par rapport au produit réel, mais c'est le produit physique qui prévaut.
3. Ce produit est un appareil électriqas le produit fonctionner seul sans surveillance.
4. Veuillez éteindre l'interrupteur d'alimentation et débrancher le cordon d'alimentation si la machine doit être inactive. Ne débranchez pas le cordon d'alimentation avec les mains humides en cas de choc électrique.
5. Coupez le courant lorsque la machine est en cours de nettoyage, de réparation ou n'est pas utilisée.
6. Ne laissez pas le cordon d'alimentation passer à travers des objets pointus, et évitez de tirer le cordon d'alimentation pour déplacer la machine afin d'éviter d'endommager le cordon d'alimentation.
7. N'utilisez pas le produit pour ramasser des objets chauffants tels que du charbon et des mégots de cigarettes, des objets pointus tels que du verre cassé, des liquides corrosifs, des substances inflammables et explosives telles que de l'essence et de l'alcool, sous peine d'endommager le produit ou de provoquer un incendie, ce qui pourrait entraîner des blessures et d'autres accidents.
8. N'utilisez pas cette machine pour ramasser de l'eau ou de la poussière humide, et évitez d'exposer la machine à la pluie, à l'eau ou de l'utiliser dans des endroits humides (comme les salles de bain, les toilettes, les buanderies, etc.) pour éviter toute défaillance.
9. Évitez que le produit ne s'approche des appareils de chauffage ou ne soit exposé au soleil pour éviter tout incendie.
10. Ne laissez pas les enfants jouer avec le produit ou le faire fonctionner pour éviter les accidents.
11. Évitez de faire fonctionner le produit pendant une longue période lorsque l'orifice d'aspiration est bloqué pour éviter tout dommage.
12. Le produit est équipé d'une lampe UV. Ne regardez pas la partie inférieure de la machine lorsque celle-ci est sous tension afin d'éviter que les rayons UV ne nuisent au corps humain.
13. Veuillez ne pas laisser la lumière UV-C briller sur les plantes pour éviter de les endommager. Ne concentrez pas la lumière UV-C en un seul endroit pour une utilisation continue, ce qui pourrait endommager les objets nettoyés.
14. Ne vous asseyez pas sur le produit pour éviter de l'endommager.
15. Ne retirez pas la brosse lorsque la machine est sous tension ou en marche pour éviter tout dommage.
16. Ce produit peut être utilisé UNIQUEMENT pour le nettoyage de textiles par exemple les matelas, couvertures, oreillers, canapés, etc.
17. Ne pas utiliser ce produit sur des produits en soie.
18. Si le cordon d'alimentation est endommagé, il doit être remplacé par un professionnel du service de maintenance du fabricant ou du service similaire pour éviter tout danger.

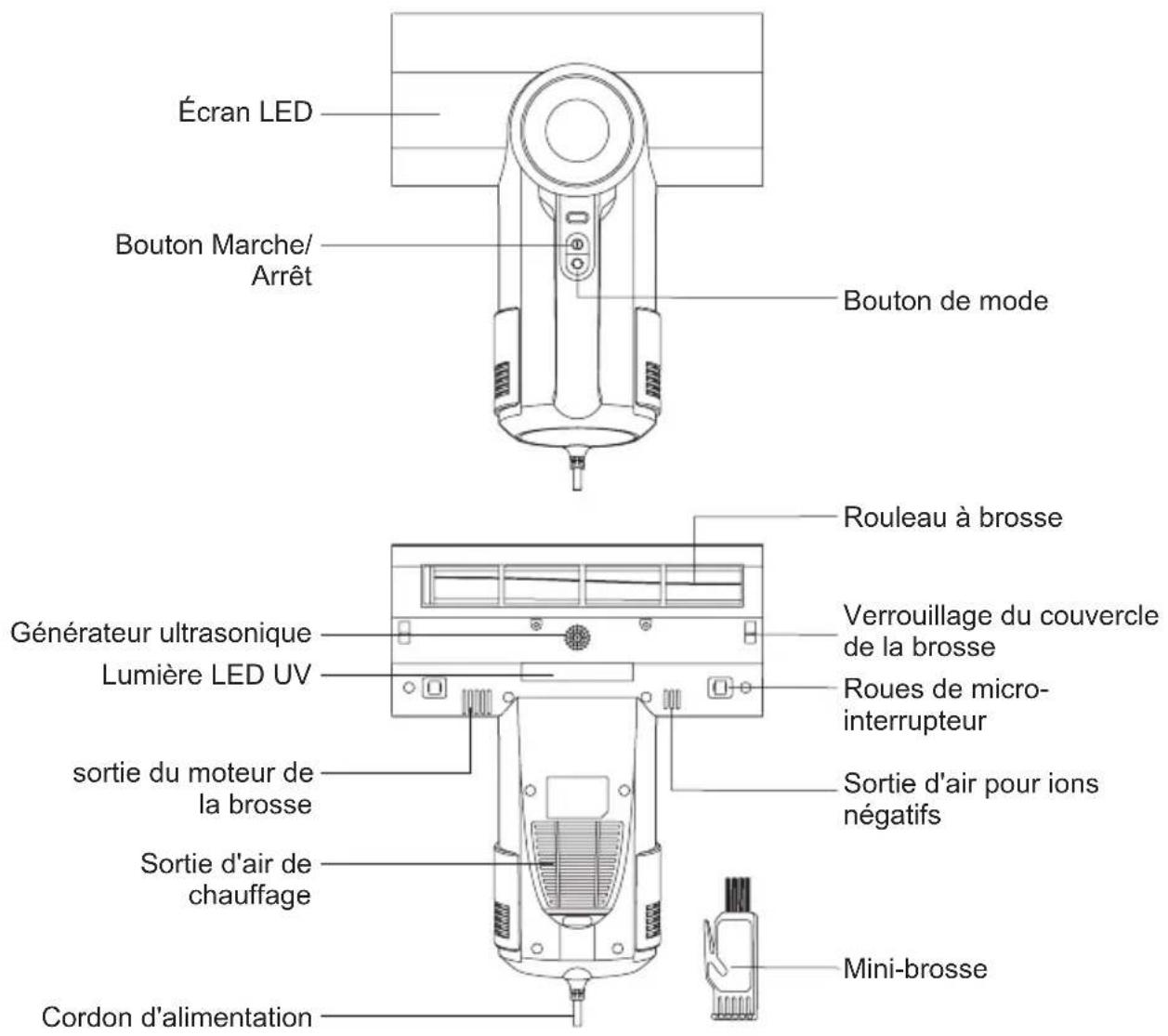

Assemblage du produit

Nom des pièces

Écran LED Bouton Marche/ Arrêt Bouton de mode Générateur ultrasonique Lumière LED UV sortie du moteur de la brosse Sortie d'air de chauffage Cordon d'alimentation Rouleau à brosse Verrouillage du couvercle de la brosse Roues de micro-interrupteur Sortie d'air pour ions négatifs Mini-brosse

Liste de colisage

Nom Aspirateur anti-acariens Filtre MIF	Mini-brosse		Guide de l'utilisateur
Quantité 1 1 1 1

Utilisation du produit

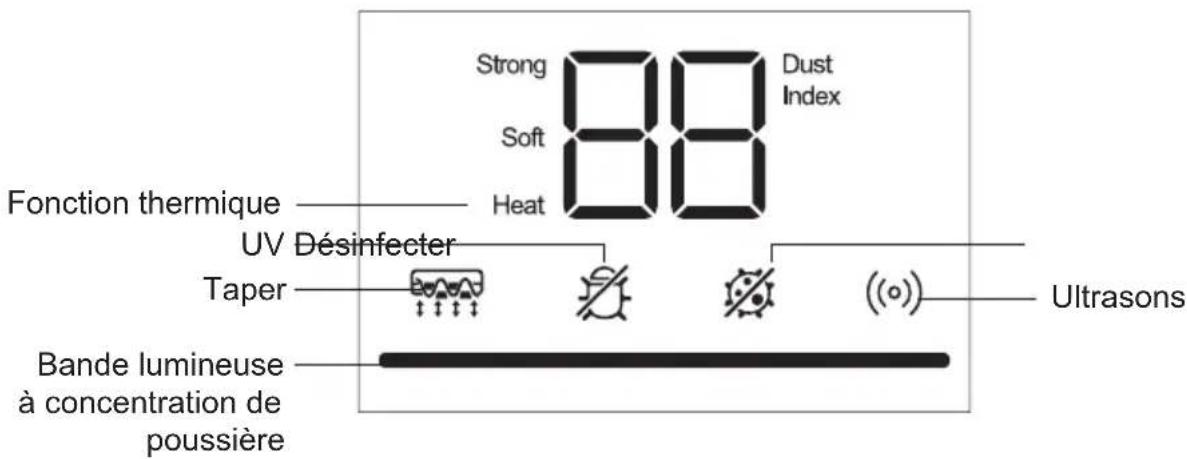

Description de la fonction

Strong Soft Heat Dust Index Fonction thermique UV Désinfecter Taper Bande lumineuse à concentration de poussière (○) Ultrasons

1. L'indicateur de robinet, d'UV, de stérilisation et d'ondes ultrasoniques reste allumé après la mise en marche de l'appareil. Affichage de l'indice de concentration de poussière (plage d'affichage 0-99): Lorsque la surface à nettoyer est moins poussiéreuse, l'indice de poussière est affiché de 0 à 30. Lorsque la surface à nettoyer est moyennement poussiéreuse, l'indice de poussière est affiché de 31 à 60. Lorsque la surface à nettoyer est très poussiéreuse, l'indice de poussière est affiché de 61 à 99. La valeur de l'indice de poussière et la bande lumineuse de concentration de poussière changent en fonction de la concentration de poussière. Lorsque la concentration de poussière augmente, la valeur de l'indice de poussière augmente et la bande lumineuse passe du blanc au rouge. Lorsque la concentration de poussière diminue, la valeur de l'indice de poussière diminue et la bande lumineuse passe du rouge au blanc.
2. Insérez la fiche dans la prise, appuyez sur le bouton marche/arrêt, la machine est en mode fort par défaut et le voyant fort s'allume. Appuyez sur le bouton mode pour passer en mode doux et le voyant doux s'allume, le voyant fort s'éteint. Appuyez à nouveau sur le bouton mode pour revenir au mode fort.
3. La fonction de chauffage est activée par défaut lors de la mise en marche de la machine et le voyant de chauffage s'allume.Appuyez longuement sur le bouton de mode pendant 3 secondes pour désactiver la fonction de chauffage et le voyant de chauffage s'éteint.Appuyez longuement sur le bouton de mode pendant 3 secondes à nouveau pour activer la fonction de chauffage.
4. Appuyez à nouveau sur le bouton marche/arrêt lorsqu'il est allumé, la machine s'arrête de fonctionner et tous les voyants s'éteignent.

Note :

1. Lorsque la poussière dépasse la ligne Max, veuillez nettoyer le godet à poussière et le filtre MIF à temps.

2. Pour des raisons de sécurité, la lampe UV ne fonctionne que lorsque deux micro-interrupteurs sont actionnés simultanément. Dans le cas contraire, la lampe UV s'éteint automatiquement.

3. le produit est équipé d'une lampe UV. ne pas regarder le fond de la machine, éclairer les plantes lorsque l'appareil est allumé afin d'éviter que les rayons UV n'endommagent le corps humain ou d'autres objets.
4. ne pas toucher la sortie d'air chaud au bas de l'appareil en cas de brûlure des mains après la mise en marche de la fonction de chauffage. après l'arrêt de l'appareil, il reste une température élevée sur la sortie d'air chaud, aussi ne pas la toucher avec les mains.

Nettoyage et entretien

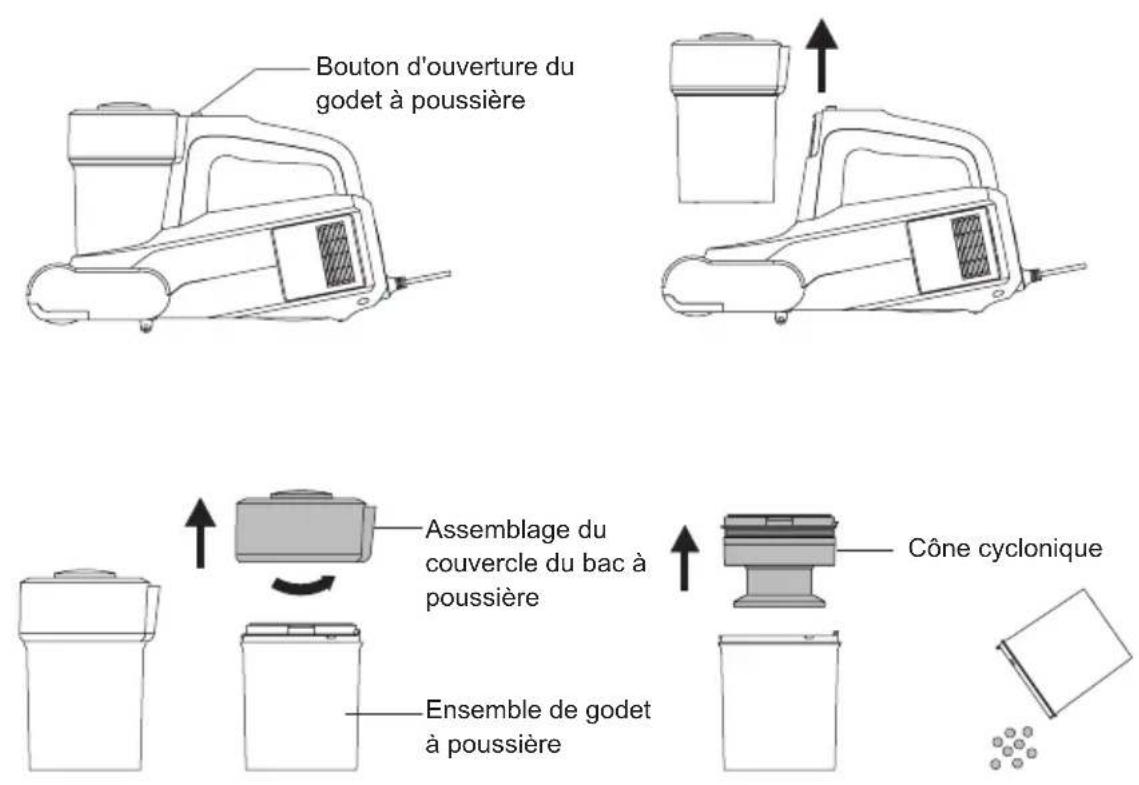

Nettoyage de l'ensemble du godet à poussière

1. Coupez l'alimentation de la machine, débranchez la prise d'alimentation, placez la machine à la verticale, appuyez sur le bouton de déverrouillage avec votre main et soulevez le bac à poussière dans le sens de la flèche.
2. Tenez le godet de collecte de poussière et l'ensemble de couvercle de godet de collecte de poussière avec les deux mains, puis faites pivoter l'ensemble de godet de collecte de

poussière dans le sens des aiguilles d'une montre, soulevez l'ensemble de couvercle de godet de collecte de poussière et retirez le cône du cyclone pour évacuer la poussière.

Remarque:

1. Le coton filtrant MIF est disponible à la vente chez le distributeur JIMMY.
2. Il est recommandé de nettoyer le godet à poussière après chaque utilisation. S'il y a trop de poussière et qu'elle bloque le système MIF, il faut la nettoyer à temps ou la remplacer si nécessaire.

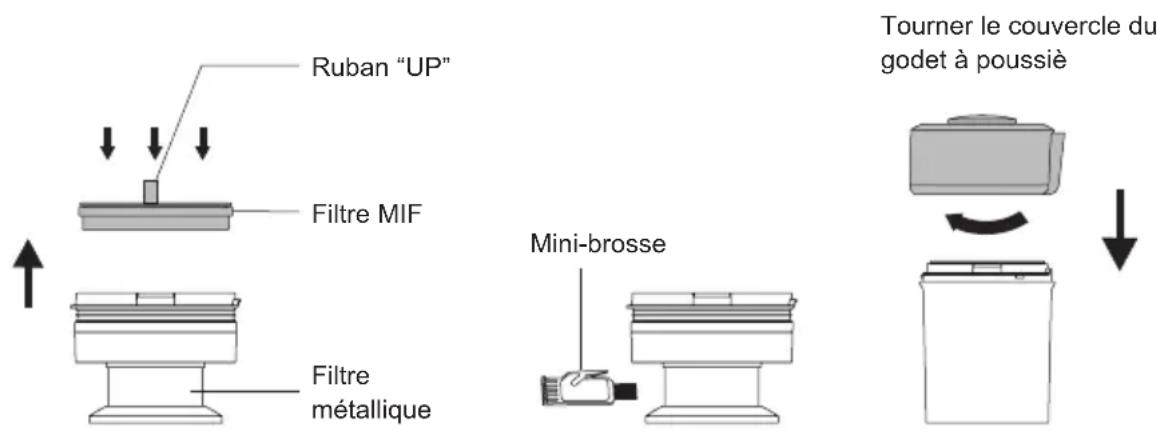

Nettoyage du filtre MIF et du cyclone

Ruban "UP" Filtre MIF Filtre métallique Mini-brosse Tourner le couvercle du godet à poussiè

1. Tenez le cyclone d'une main, pincez le logo «UP» avec l'autre main et retirez le filtre. Ne tapotez pas le filtre à l'envers pour éviter l'obstruction du filtre. Nettoyez le filtre métallique du cyclone avec la mini brosse.
2. Après le nettoyage du filtre, retirez les deux vis du couvercle du cyclone avec un tournevis pour séparer le couvercle du cyclone du cyclone afin de nettoyer le conduit d'air interne. Après le nettoyage, assemblez les pièces dans l'ordre inverse.

Remarque:

1. Ne manquez pas le filtre MIF !
2. Si trop de poussière s'est accumulée dans le bac à poussière, nettoyez le bac à poussière et l'ensemble du filtre avec de l'eau, puis essuyez-les avec un chiffon sec. Faites attention au fait que le filtre MIF doit être lavé le moins possible. Nettoyez la poussière et les corps étrangers sur le filtre MIF en tapotant, et assurez-vous que le godet à poussière et l'ensemble du filtre sont complètement secs avant l'installation.

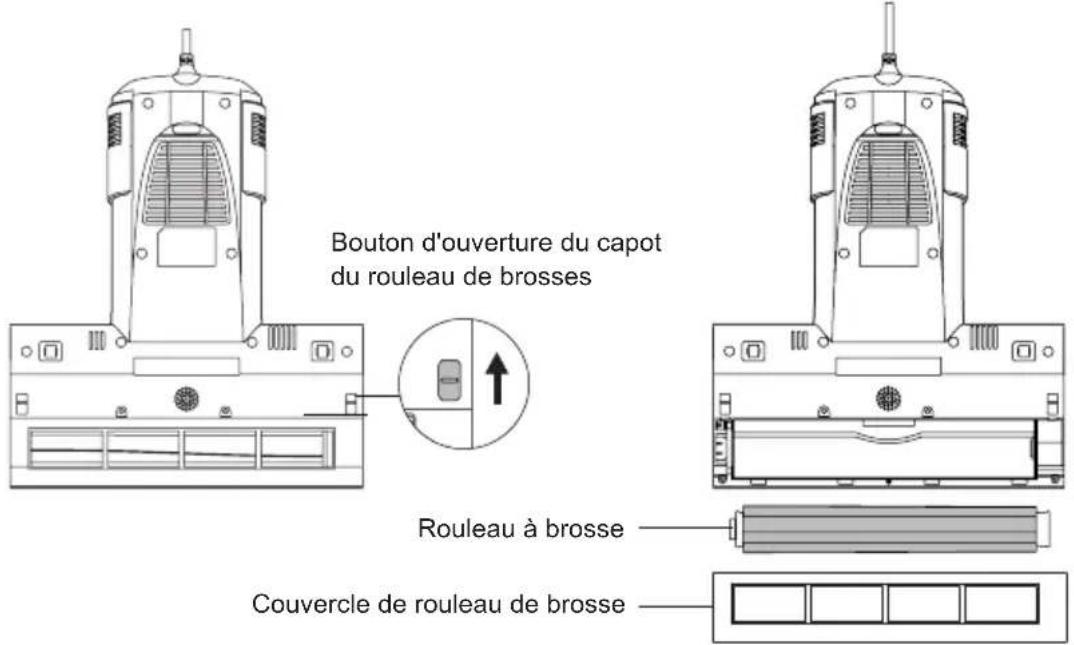

Nettoyage et installation de la brosse

Bouton d'ouverture du capot du rouleau de brosses Rouleau à brosse Couvercle de rouleau de brosse

1. Éteignez la machine, débranchez l'alimentation électrique, poussez le loquet du couvercle de la brosse. Tournez-le de l'état fermé à l'état ouvert, puis retirez le couvercle de la brosse et sortez la brosse. Nettoyez la brosse avec la brosse de nettoyage.
2. Après avoir nettoyé la brosse, remettez la brosse et le couvercle de la brosse sur le corps principal à tour de rôle, et verrouillez le loquet de la brosse.

Remarque:

Pour des raisons de sécurité, veuillez éteindre l'appareil et débrancher le cordon d'alimentation avant de nettoyer le rouleau de brosse.

Entretien et stockage

1. Il est recommandé de nettoyer le bac à poussière et le coton filtre MIF après chaque utilisation pour la prochaine utilisation. Si le bac à poussière est plein de poussière pendant l'utilisation, il est recommandé de le nettoyer immédiatement, sinon cela affectera l'effet d'utilisation
2. Une fois que la durée d'utilisation cumulée du filtre MIF atteint 30h-50h (selon l'utilisation du filtre MIF), il est recommandé d'acheter et de remplacer le filtre MIF à l'endroit désigné Filtre, afin de ne pas affecter les performances de la machine
3. Tout papier, verre de plomb, plastique affectera grandement l'effet de la lumière UV. La poussière ou les taches sur le couvercle de la lampe UV affectent l'effet de la lumière UV. Veuillez essuyer et nettoyer régulièrement le couvercle de la lampe UV pour une meilleure utilisation.
4. Ne touchez pas le couvercle de la lampe UV car la saleté affecterait l'effet de la lampe UV.
5. Placez la machine dans un endroit frais et sec si vous devez la laisser tourner au ralenti. Ne le laissez pas à la lumière directe du soleil ou dans un environnement humide.

Dépannage

Veuillez vérifier les points de panne suivants avant de contacter le service après-vente.

Problèmes	Raisons possibles	Solutions
Défaut d'alimentation.	Le cordon d'alimentation n'est pas fermement fixé	Insérez fermement le cordon d'alimentation
	Pas de courant sur la prise de courant	Vérifiez la prise de courant
	L'interrupteur marche/arrêt n'est pas enfoncé	Appuyez sur le bouton On/Off
Faible puissance d'aspiration	L'orifice d'aspiration est obstrué.	Nettoyez l'orifice d'aspiration
	Filtre MIF bloqué Nettoyez le gobelet et le filtre MIF
	Cyclone bloqué Nettoyez le godet à poussière
Défaillance de la lumière UV	Dommages au micro - interrupteur	Contact service après - vente micro - interrupteur de remplacement
	Inclinaison de la machine et micro interrupteur à gauche de la surface de nettoyage ou les roues du mi-cro-interrupteur coincées empêchant les lampes UV de se déclencher.	Contacter le service après-vente pour remplacer le micro-interrupteur
	Défaut de lumière UV	Contactez le service après-vente pour remplacer la lampe UV
La machine s'arrête sou-dainement de fonctionner	Gobelet à poussière plein	Arrêtez d'utiliser le produit, nettoyez le blocage et utilisez la machine après 2 heures.
	Entrée d'air de la machine bloquée
	Filtre MIF bloqué
La brosse s'arrête soudainement de fonctionner	Rouleau de brosse enchevêtré	Retirez la brosse, nettoyez-la et remontez-la
	Courroie lâche ou cassée	Contactez le service après-vente pour remplacer la courroie

Remarque:
S'il y a d'autres défauts, des outils spéciaux doivent être utilisés, veuillez contacter le service après-vente pour obtenir des conseils.

Spécifications du produit

Paramètre technique

Modèle WB81
Tension nominale 220-240V~
Fréquence nominale 50-60Hz
Puissance nominale 600W

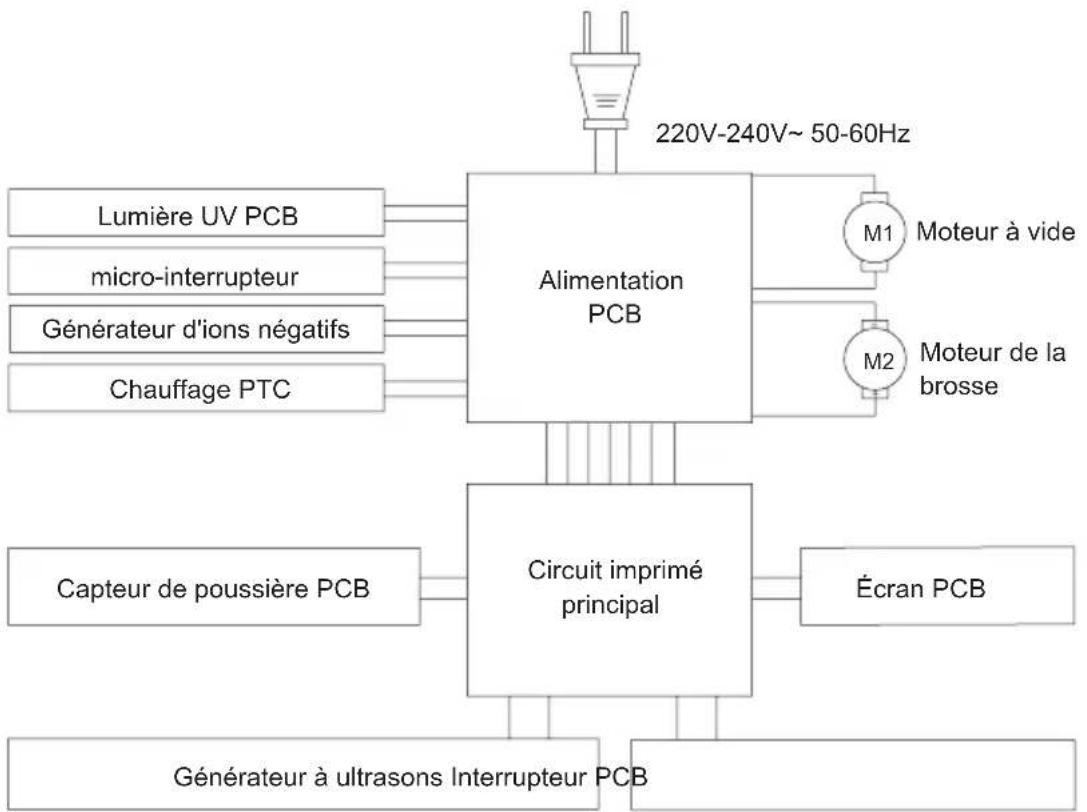

Schéma de circuit

Informations sur le fabricant

La machine, les accessoires et l'emballage doivent être triés pour un recyclage respectueux de l'environnement.

Ne pas jeter la machine dans les ordures ménagères !

Uniquement pour les pays de la CE : Conformément à la directive européenne 2012/19/UE, les machines qui ne sont plus utilisables, et conformément à la directive européenne 2006/66/CE, le bloc de piles/batteries défectueux ou usagé, doivent être collectés séparément et éliminés de manière écologique.

Sous réserve de modifications sans préavis.

Informations sur la garantie

Ce produit est couvert par une garantie de une année à compter de la date d'achat.

Elle ne couvre pas l'usure normale, l'utilisation commerciale, les modifications apportées à l'équipement après l'achat, les activités de nettoyage, la mauvaise utilisation, les dommages causés par l'acheteur ou par des tiers, les dommages imputables à l'environnement extérieur.
