MANUALE UTENTE WB81 JIMMY

1. Si prega di leggere con cura queste instruzioni prima dell'utilizzo e di conservarle per gli utilizzi futuri.
2. La progettazione del prodotto e le specifiche contenute nel manuale possono variare leggermente dal prodotto effettivo. Il prodotto fisico prevale.
3. Non lasciare mai l'apparecchio in funzione senza supervisione.
4. Si prega di spegnere l'interruttore di accensione e scollegare il cavo di alimentazione quando l'apparecchio non viene utilizzato. Non scollegare il cavo di alimentazione con mani umide per evitare scosse elettriche.
5. Interrompere l'alimentazione quando l'apparecchio è in fase di pulizia, riparazione o non viene utilizzata.
6. Tenere il cavo di alimentazione lontano da oggetti taglienti e non trascinare il cavo per spostare l'apparecchio, per evitare danni al cavo.
7. Per motivi di sicurezza, non utilizzare il prodotto per pulire oggetti caldi come carbone, mozziconi di sigaretta, oggetti appuntiti come vetro rotto, liquidi corrosivi, materiali infiammabili ed esplosivi come benzina e alcool. Questo può causare danni al prodotto o pericolo di incendi.
8. Non utilizzare questo apparecchio per aspirare acqua o polvere umida ed evitare che il dispositivo sia esposta alla pioggia, all'acqua o utilizzata in luoghi umidi (come bagni, lavanderie, ecc.) per evitare guasti.
9. Evitare che il prodotto si avvicini agli apparecchi di riscaldamento o sia esposto al sole per evitare incendi.
10. Tenere fuori dalla portata dei bambini per evitare incidenti.
11. Evitare il funzionamento prolungato del prodotto quando la porta di aspirazione è bloccata, per evitare danni.
12. Il prodotto è dotato di luce UV-C. Non osservare la base dell'apparecchio quando è accesa per evitare che i raggi UV causino danni al corpo umano.
13. Non direzionare la luce UV-C sulle piante per evitare di danneggiarle. Non concentrare la luce UV-C in un unico punto per tanto tempo, questo potrebbe causare danni agli oggetti trattati.
14. Non sedersi sul prodotto per evitare danni.
15. Non rimuovere la spazzola quando l'apparecchio è acceso o in funzione per evitare danni.
16. Questo prodotto può essere utilizzato solo per la pulizia di tessili come materassi, coperte, cuscini, divani, ecc.
17. Non utilizzare questo apparecchio su superfici in seta.
18. Se c'è un danno al cavo di alimentazione, per evitare pericoli, rivolgersi al servizio di assistenza per la sostituzione o riparazione del cavo.

Installazione del prodotto

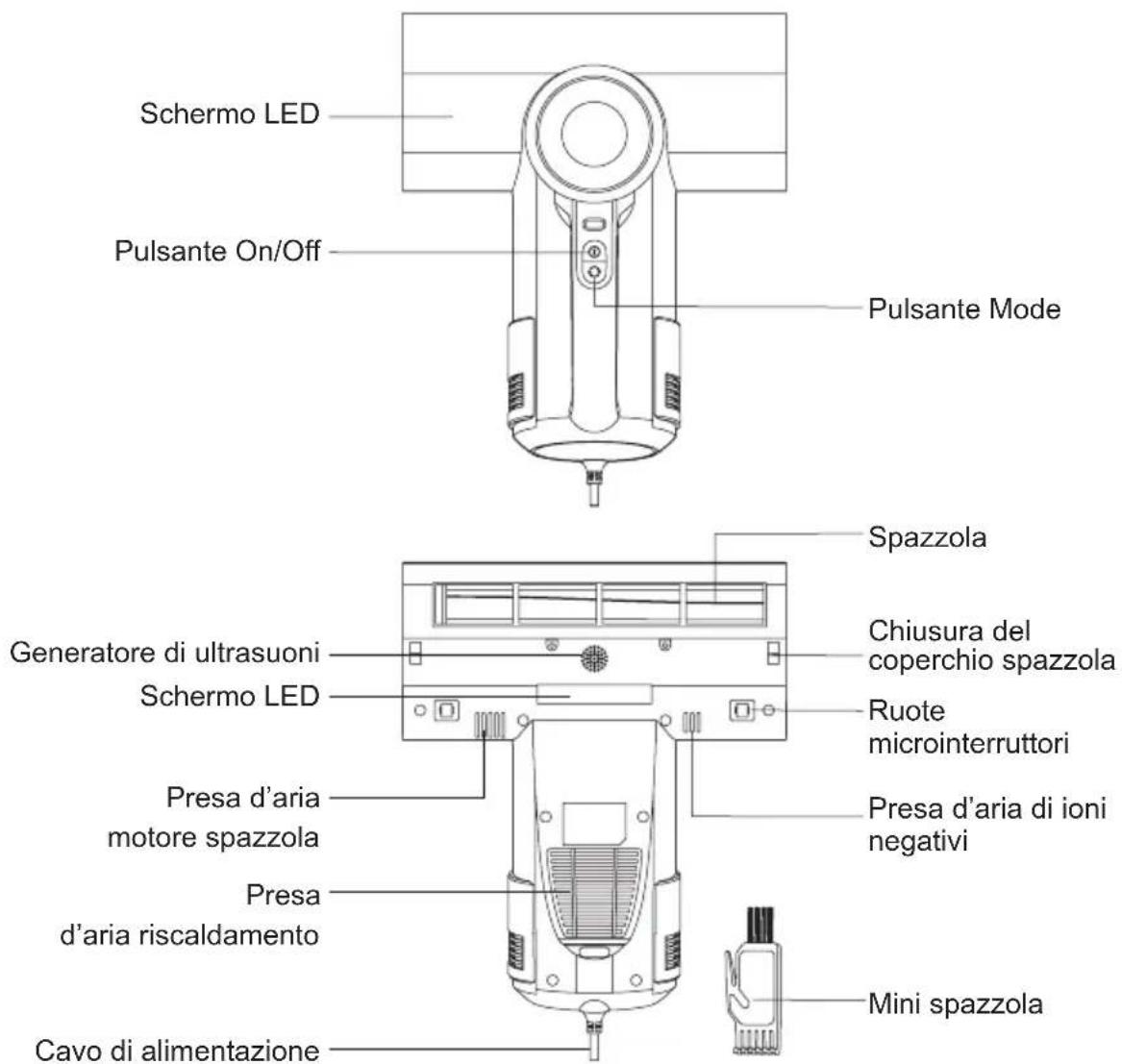

Nome delle parti

Schermo LED Pulsante On/Off Pulsante Mode Generatore di ultrasuoni Schermo LED Presa d'aria motore spazzola Presa d'aria riscaldamento Cavo di alimentazione Spazzola Chiusura del coperchio spazzola Ruote microinterruttori Presa d'aria di ioni negativi Mini spazzola

Lista imballaggio

Nome parte Aspiratore anti-acaro Filtro MIF	Mini spazzola Manuale d’uso
Quantità 1 1 1 1

Utilizzo del prodotto

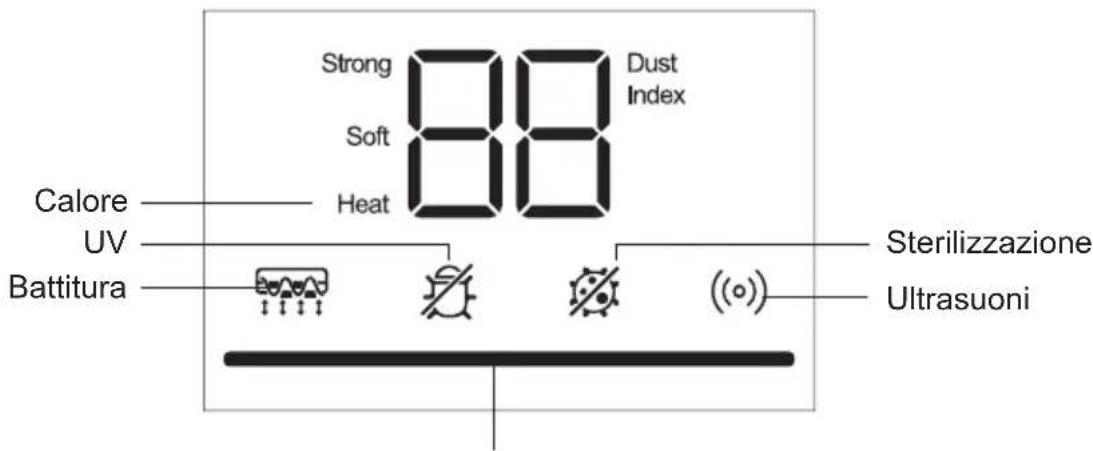

Descrizione delle funzioni

Strong Soft Heat Dust Index Calore UV Battitura Sterilizzazione Ultrasuoni

Striscia luminosa di concentrazione della polvere

1. Dopo l'accensione, le spie luminose Battituta, UV, Sterilizzazione e Ultrasuoni restano accese. Quando la superficie trattata ha una quantità bassa di polvere l'intervallo indicato va da 0 a 30. Quando la superficie trattata ha una quantità media di polvere l'intervallo indicato va da 31 a 60. Quando la superficie trattata ha una quantità alta di polvere l'intervallo indicato va da 61 a 99. Il valore dell'intervallo e il colore della striscia luminosa di rilevamento della concentrazione della polvere cambiano in accordo con la concentrazione di polvere rilevata sulla superficie. Quando la concentrazione di polvere aumenta, il valore dell'intervallo cresce e la striscia luminosa passa da bianco a rosso. Quando la concentrazione di polvere diminuisce, il valore dell'intervallo si abbassa e la striscia luminosa passa da rosso a bianco.
2. Collegare il cavo alla presa di corrente, premere il pulsante on/off, l'apparecchio si aziona di default in modalità Strong con la relativa spia luminosa accesa. Premere il pulsante mode per passare alla modalità Soft, la relativa spia luminosa si accende. Premere nuovamente il pulsante mode per ritornare alla modalità Strong.
3. La funzione riscaldante si attiva di default all'accensione dell'apparecchio con relativa spia luminosa accesa. Tenere premuto il pulsante mode per 3 secondi per disattivare la funzione riscaldante, la spia luminosa si spegne. Tenere premuto nuovamente per 3 secondi il pulsante mode per riattivare la funzione riscaldante.
4. Premere il pulsanre on/off durante il funzionamento per spegnere l'apparecchio. Le spie luminose si disattivano.

Attenzione:

1. Quando il livello di polvere all'interno del contenitore supera il livello Max, si prega di svuotare e pulire il contenitore della polvere e il filtro tempestivamente.

2. Per motivi di sicurezza, la luce UV si attiva solo quando i due microinteruttori sono premut contemporaneamente.

3. L'apparecchio è dotato di lampada UV. Per evitare danni da luce UV, non guardare direttamente la base dell'aspiratore e non puntarlo contro le piante mentre la luce è in funzione.

4. Non toccare la porta di uscita dell'aria calda alla base dell'aspiratore subito dopo il funzionamento per evitare scottature.

Pulizia e manutenzione

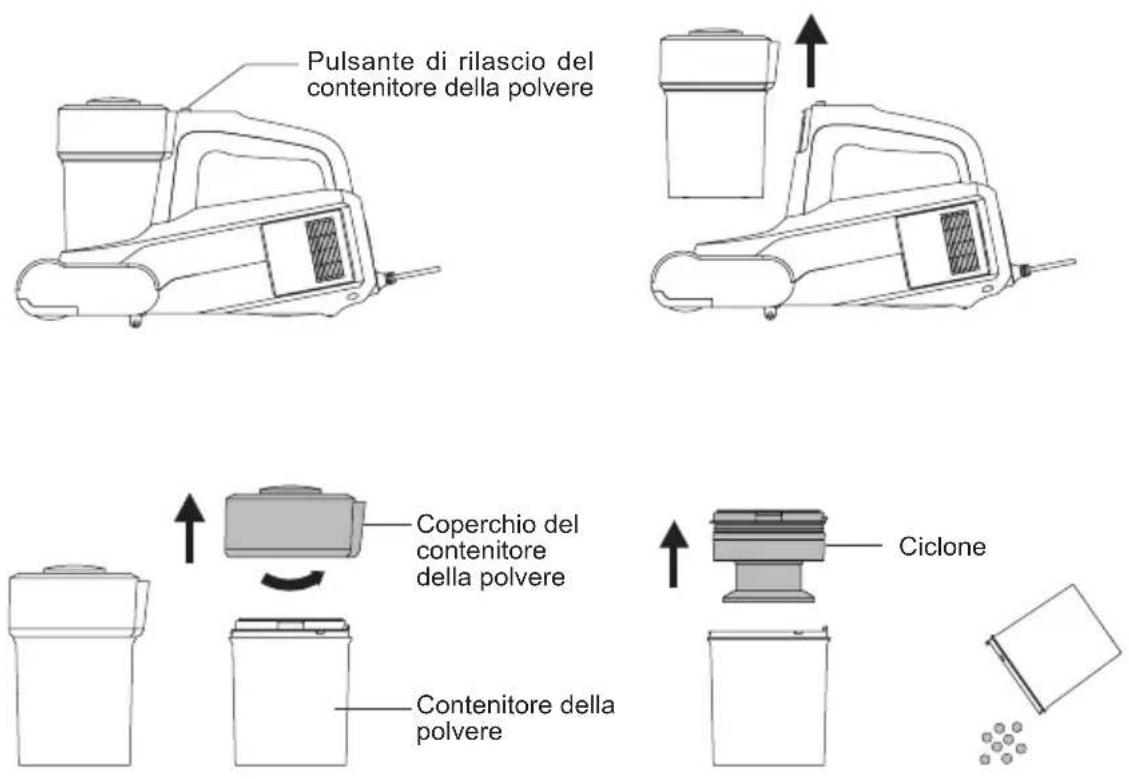

Pulizia del contenitore della polvere

1. Spegnere l'apparecchio e scollegare il cavo di alimentazione. Quindi premere il pulsante di rilascio e sollevare verso l'alto
2. Tenere fermi separatamente il contenitore della polvere ed il suo coperchio, ruotare il coperchio in senso antiorario, sollevarlo e rimuoverlo dal contenitore per pulirlo.

Attenzione:

1. Il filtro MIF è acquistabile presso i distributori JIMMY.
2. Si raccomanda di pulire il contenitore della polvere in tempo dopo ogni utilizzo. Quando la presenza di sporco è elevata e occlude il filtro, esso deve essere pulito in tempo o sostituito se necessario.

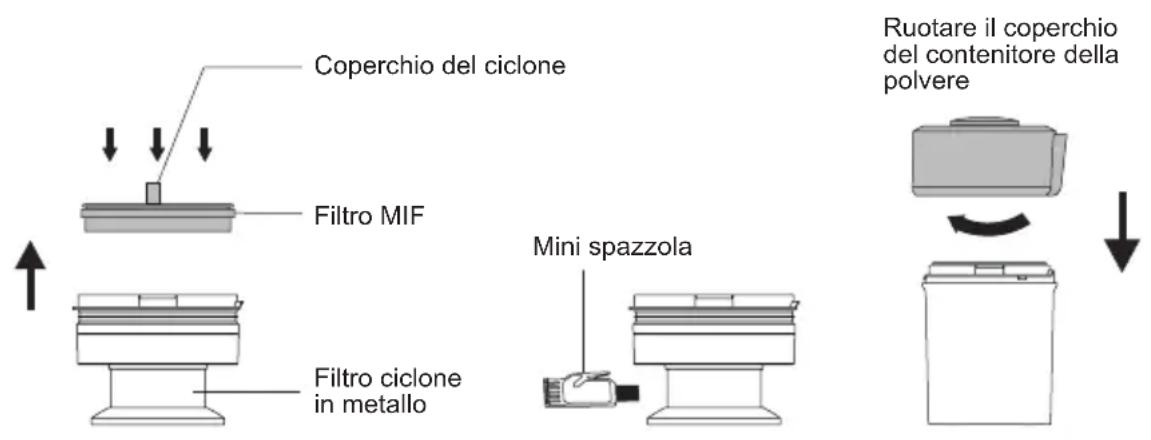

Pulizia del filtro MIF e del ciclone

1. Tenere il ciclone con una mano e con l'altra mano sollevare il filtro dall'etichetta "UP" ed estrarlo. Sbattere verso il basso per pulire la polvere, ricordarsi di non picchiettarlo all'indietro per non occludere il filtro. Pulire il filtro ciclone metallico con la mini spazzola in dotazione.
2. Dopo la pulizia del filtro, rimuovere le due viti sul coperchio del ciclone con un cacciavite per separare il coperchio dal ciclone e pulire il condotto dell'aria interno. Dopo la pulizia, riassemblare le parti in ordine inverso.

Attenzione:

1. Non dimenticare il filtro MIF!
2. Se si è accumulata tanta polvere all'interno del contenitore, pulire il contenitore della polvere ed il sistema di filtrazione con acqua, asciugandoli con un panno asciutto. Il filtro MIF deve essere lavato il meno possibile. Rimuovere la polvere e altri residui dal filtro MIF battendolo e assicurarsi che il contenitore della polvere e il gruppo di filtrazione siano completamente asciutti prima dell'installazione.

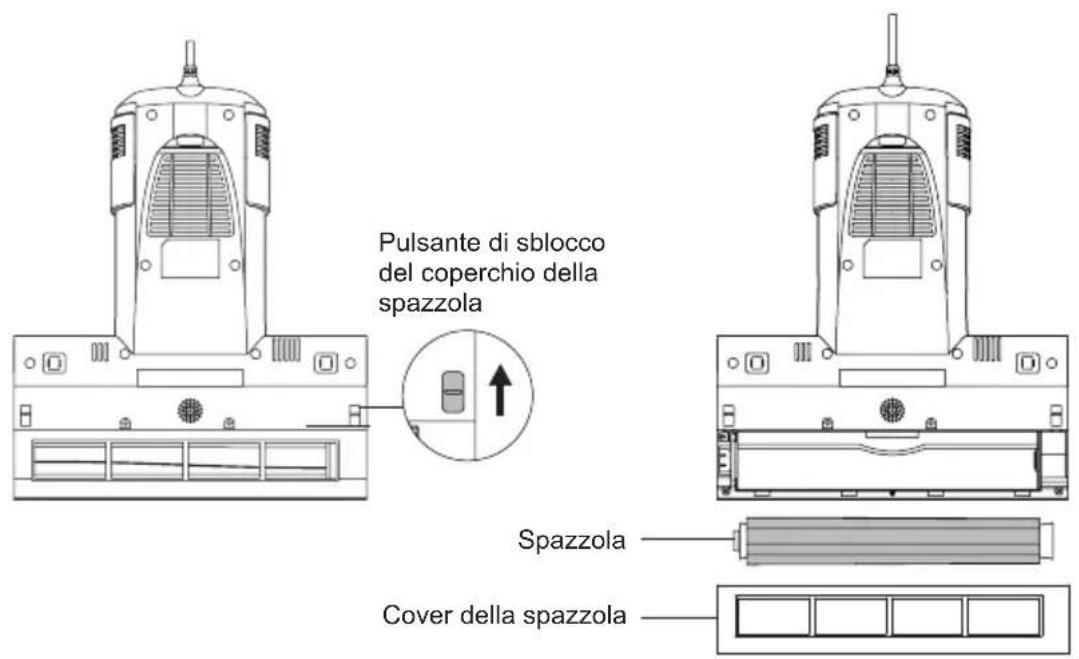

Pulizia e installazione della spazzola

Pulsante di sblocco del coperchio della spazzola Spazzola Cover della spazzola

1. Spegnere l'apparecchio, scollegare il cavo di alimentazione, premere la chiusura del coperchio della spazzola. Passare dallo stato chiuso a quello aperto, quindi rimuovere la cover della spazzola e tirare fuori la spazzola. Pulire la spazzola con la mini spazzola in dotazione. Dopo aver pulito la spazzola, installare la spazzola e la cover della spazzola sul corpo principale e chiudere la chiusura del coperchio della spazzola.
2. Dopo aver pulito il rullo, installare nuovamente il rullo e la copertura del rullo in plastica sul corpo principale, quindi bloccarne il fermo.

Attenzione:

per motivi di sicurezza, spegnere l'apparecchio e scollegare il cavo di alimentazione prima di pulire la spazzola a rullo.

Stoccaggio e conservazione

1. Si prega di pulire il contenitore della polvere e il filtro MIF dopo ogni utilizzo, per l'utilizzo seguente.
2. Per un migliore utilizzo, si raccomanda di sostituire il filtro dopo 30-50 ore di lavoro (in base alla situazione specifica).
3. Residui di carta, vetro e plastica possono influenzare notevolmente l'effetto della luce UV. Polvere o macchie sulla copertura della luce UV influenzano l'effetto della luce UV. Si prega di pulire il coperchio della luce UV regolarmente per un funzionamento migliore.
4. Non toccare la copertura della luce UV, residui di sporco possono influire l'effetto della luce UV.
5. Stoccare l'apparecchio in un posto fresco e asciutto. Non esporlo alla luce diretta del sole e non stoccarlo in ambienti umidi.

Risoluzione dei problemi

Si prega di leggere con attenzione i seguenti punti prima di contattare il servizio di assistenza.

Problema	Possibili cause	Soluzione
Il prodotto non si accende	Il cavo di alimetazione non è inserito fino in fondo	Controllare che il cavo di alimentazione sia inserito bene
	Mancanza di corrente nella presa	Controllare la presa
	Il tasto On/Off non è premuto verso il basso	Premere verso il basso il tasto On/Off
Aspirazione debole	Ingresso dell'aria occluso Pulire	l'ingresso dell'aria
	Filtro MIF occluso	Pulire il contenitore della polvere ed il filtro MIF
	Ciclone occluso Pulire il ciclone
La luce UV non funziona	Microswitch compromesso	Contattare il servizio clienti per sostituire il microswitch
	L'inclinazione dell'apparecchio e il micro-interruttore hanno lasciato la superficie di pulizia o le ruote del microinterruttore bloc-cate impediscono l'attiva-zione delle lampade UV	Contattare il servizio post-vendita per sostituire le rotelle del microinterruttore
	Difetto luce UV	Contattare il servizio di assistenza per sostituzione luce UV
L'apparecchio smette di funzionare	Contenitore della polvere pieno	Smettere di usare il prodotto e rimuovere le occlusioni, quindi riaccendere dopoi 2 ore
	Ingresso dell'aria occluso
	Filtro occluso
La spazzola smette di funzionane all'improvviso	Spazzola impigliata Rimuovere	il rullo, pulirlo e reinstallarlo
	Cinghia allentata o rotta	Contattare il servizio di assistenza per sostituzione cinghia

In caso di altri malfunzionamenti, che richiedono l'impiego di strumenti speciali, si prega di contattare il servizio di assistenza.

Specifiche del prodotto

Parametri tecnici

Modello WB81
Voltaggio nominale 220-240V~
Frequenza nominale 50-60Hz
Potenza nominale 600W

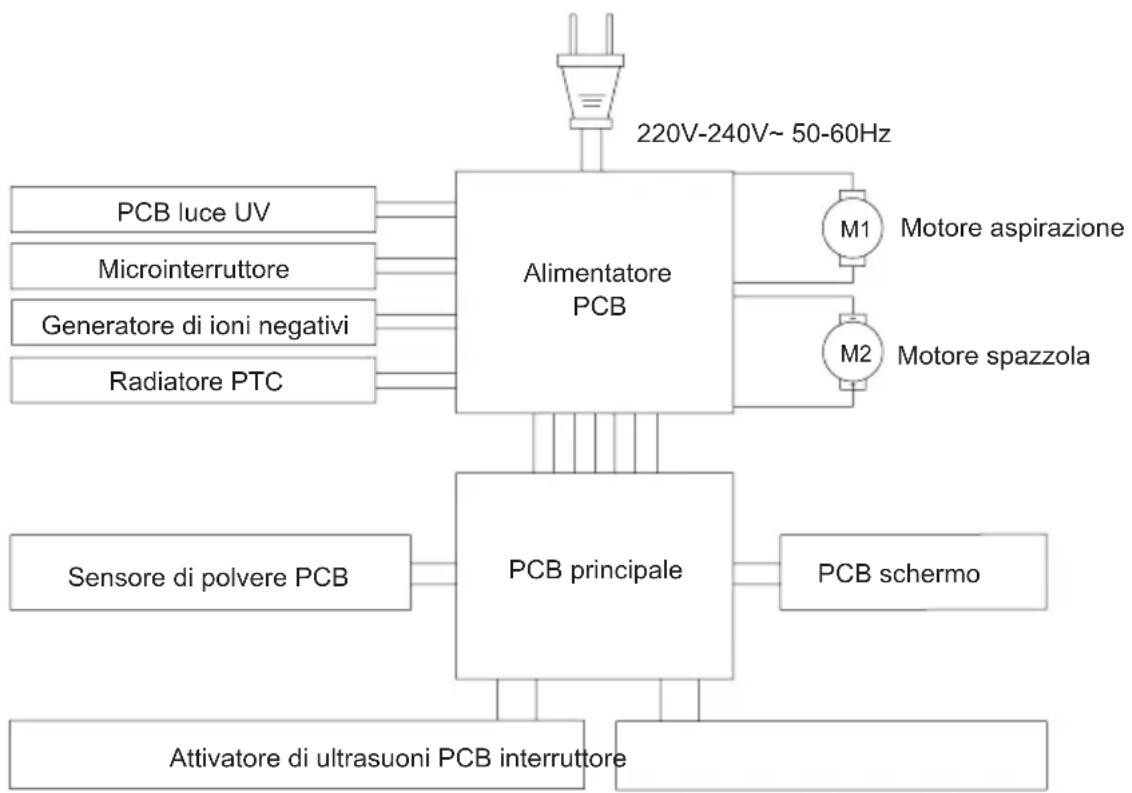

Diagramma del circuito elettrico

Informazioni sul produttore

L'apparecchio, gli accessori e l'imballaggio devono essere smaltiti seguendo le regole per il riciclaggio ecologico.

Non smaltire l'apparecchio e le sue parti nei rifiuti domestici!

Solo per i paesi CE: Secondo la Direttiva Europea 2012/19/EU, le macchine non più utilizzabili, e secondo la Direttiva Europea 2006/66/EC, i pacchi batteria/batterie difettosi o usati, devono essere raccolti separatamente e smaltiti in modo corretto per l'ambiente.

Soggetto a modifica senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode di un anno di garanzia a partire dalla data di acquisto.

Sono esclusi dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio acquistato, le attività di pulizia, le conseguenze di un utilizzo improprio o danni da parte dell'acquirente o di una terza persona, danni che possono essere attribuiti a circostanze esterne.
