MANUALE UTENTE BX6 Lite JIMMY

1. Si prega di leggere con cura queste instruzioni prima dell'utilizzo e di conservarle per gli utilizzi futuri.
2. La progettazione del prodotto e le specifiche contenute nel manuale possono variare leggermente dal prodotto effettivo. Il prodotto fisico deve prevalere.
3. Non lasciare mai la macchina in funzione senza supervisione.
4. Si prega di spegnere l'interruttore di accensione e scollegare il cavo di alimentazione quando la macchina non viene utilizzata. Non scollegare il cavo di alimentazione con mani umide per evitare scosse elettriche.
5. Interrompere l'alimentazione quando la macchina è in fase di pulizia, riparazione o non viene utilizzata.
6. Tenere il cavo di alimentazione lontano da oggetti taglienti e non trascinare il cavo per spostare la macchina, per evitare danni al cavo.
7. Per motivi di sicurezza, non utilizzare il prodotto per pulire oggetti caldi come carbone, mozziconi di sigaretta, oggetti appuntiti come vetro rotto, liquidi corrosivi, materiali infiammabili ed esplosivi come benzina e alcool. Questo può causare danni al prodotto o pericolo di incendi.
8. Non utilizzare questa macchina per aspirare acqua o polvere umida ed evitare che la macchina sia esposta alla pioggia, all'acqua o utilizzata in luoghi umidi (come bagni, lavanderie, ecc.) per evitare guasti.
9. Evitare che il prodotto si avvicini agli apparecchi di riscaldamento o sia esposto al sole per evitare incendi.
10. Tenere fuori dalla portata dei bambini per evitare incidenti.
11. Evitare il funzionamento prolungato del prodotto quando la porta di aspirazione è bloccata, per evitare danni.
12. Il prodotto è dotato di luce UV-C. Non osservare il fondo della macchina quando è accesa per evitare che i raggi UV causino danni al corpo umano.
13. Non direzionare la luce UV-C sulle piante per evitare di danneggiarle. Non concentrare la luce UV-C in un unico punto per tanto tempo, questo potrebbe causare danni agli oggetti trattati.
14. Non sedersi sul prodotto per evitare danni.
15. Non rimuovere la spazzola quando la macchina è accesa o in funzione per evitare danni.
16. Questo prodotto può essere utilizzato solo per la pulizia di tessuti come materassi, coperte, cuscini, divani, ecc.
17. Non utilizzare questo apparecchio su superfici in seta.
18. Se c'è un danno sul cavo di alimentazione, per evitare pericoli, rivolgersi al servizio di assistenza per la sostituzione o riparazione del cavo.

Installazione del prodotto

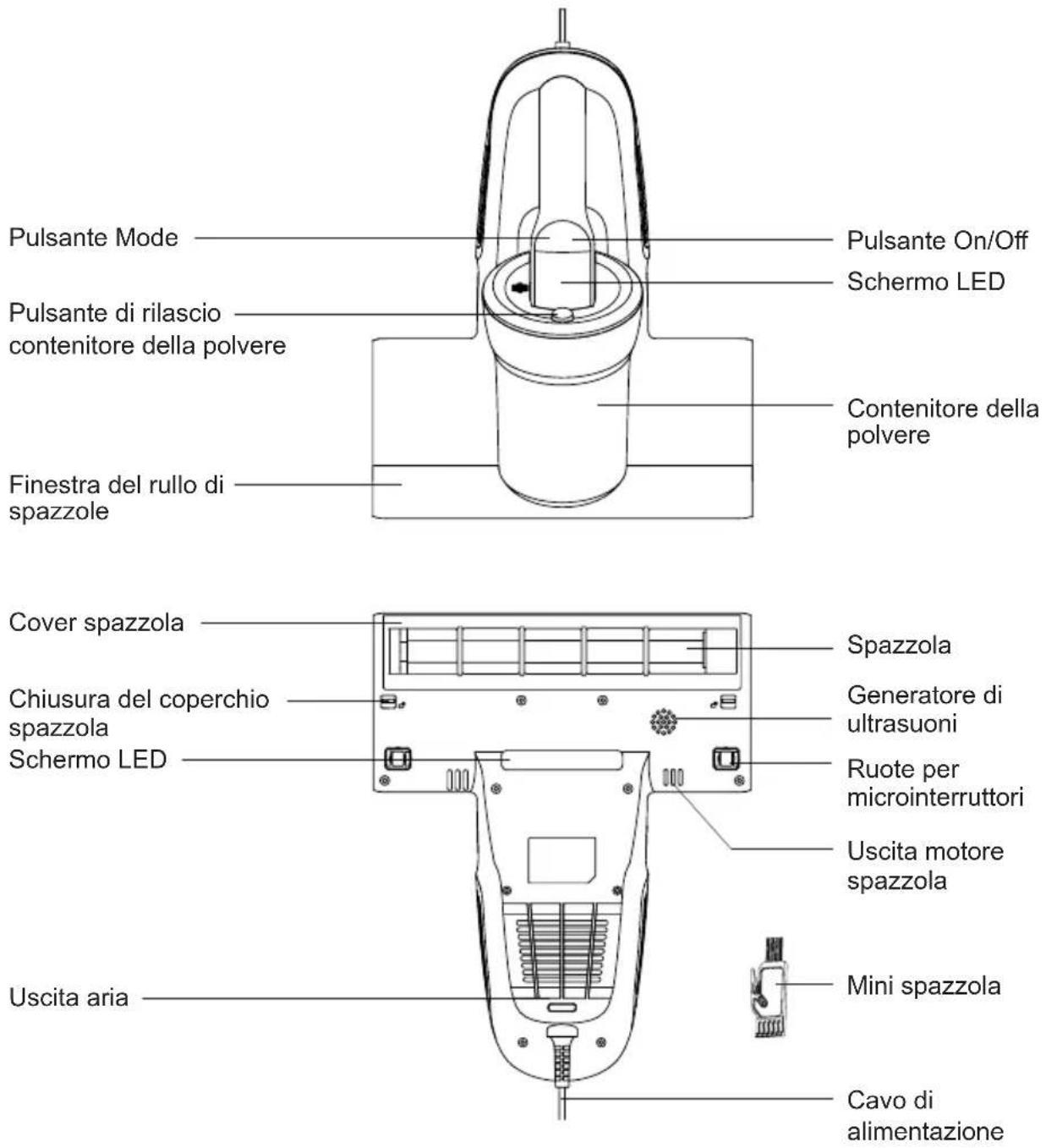

Nome delle parti

Pulsante Mode Pulsante di rilascio contenitore della polvere Finestra del rullo di spazzole Pulsante On/Off Schermo LED Contenitore della polvere Cover spazzola Chiusura del coperchio spazzola Schermo LED Uscita aria Spazzola Generatore di ultrasuoni Ruote per microinterruttori Uscita motore spazzola Mini spazzola Cavo di alimentazione

Lista imballaggio

Nome parte	Aspiratore anti-acaro	Filtro MIF Mini spazzola Manuale d'uso
Quantità 1 1	1 1

Utilizzo del prodotto

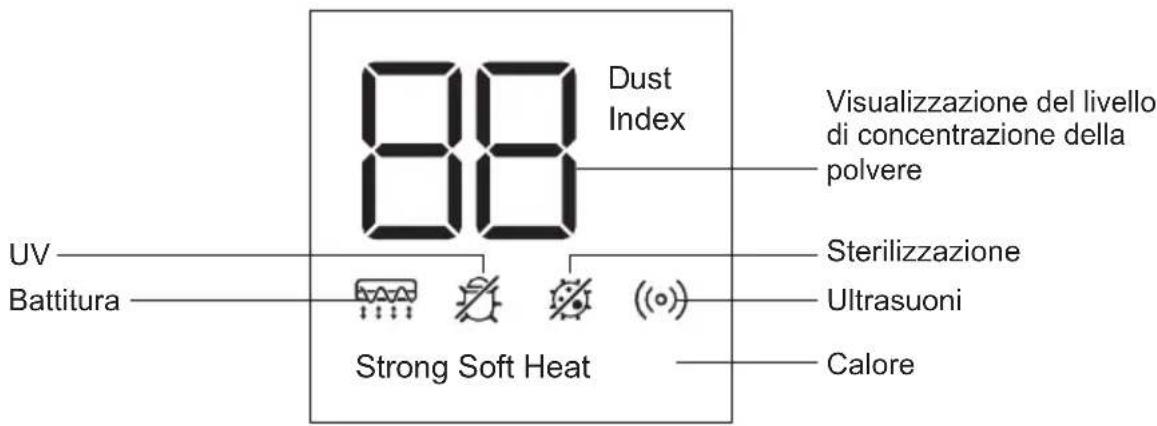

Descrizione delle icone sullo schermo

88 Dust Index Visualizzazione del livello di concentrazione della polvere UV Battitura Strong Soft Heat Sterilizzazione Ultrasuoni Calore

1. Visualizzazione del livello di concentrazione della polvere (intervallo da 0 a 99): Quando la superficie trattata ha poca polvere, l'intervallo di concentrazione della polvere va da 0 a 30. Quando la superficie trattata ha polvere media, l'intervallo di concentrazione della polvere va da 31 a 60. Quando la superficie trattata ha molta polvere, l'intervallo di concentrazione della polvere va da 61 a 99. L'intervallo varia in accordo alla concentrazione di polvere. L'intervallo aumenta all'aumentare del livello di concentrazione della polvere.
2. Gli indicatori di Battitura, UV, Sterilizzazione, Ultrasuoni e Calore restano illuminati dopo l'accensione dell'apparecchio.
3. Collegare il cavo alla presa di corrente e premere il pulsante on/off. L'apparecchio si accende in modalità Strong e la relativa spia si illumina. Premere il pulsante Mode per cambiare modalità e passare a quella Soft, la relativa spia si illumina, mentre quella della modalità Strong si spegne. Premere nuovamente il pulsante Mode per ritornare alla modalità Strong.
4. Premere il pulsante on/off durante il funzionamento. L'apparecchio smette di lavorare e le spie luminose di spengono.

Note:

1. Quando la polvere supera la linea Max, pulire il contenitore della polvere ed il filtro urgentemente.
2. Per ragioni di sicurezza, la luce UV funziona solo quando i due microswitch risultano pigiati contemporaneamente. In caso contrario la luce UV si spegnerà automaticamente.
3. Il prodotto è equipaggiato di luci UV. Non guardare il scocca inferiore della macchina e non rivolgerlo verso le piante quando la macchina è in funzione al fine di evitare che i raggi UV possano causare danni a persone e cose.

Pulizia e manutenzione

Note:

1. Il filtro MIF è acquistabile presso i distributori JIMMY.
2. Si raccomanda di pulire il contenitore della polvere in tempo dopo ogni utilizzo. Quando la presenza di sporco è elevata e occlude il filtro, esso deve essere pulito in tempo o sostituito se necessario.

Pulizia del contenitore della polvere

1. Spegnere la macchina e scollegare il cavo di alimentazione. Quindi premere il pulsante di rilascio e sollevare verso l'alto.

Pulsante di rilascio contenitore della polvere

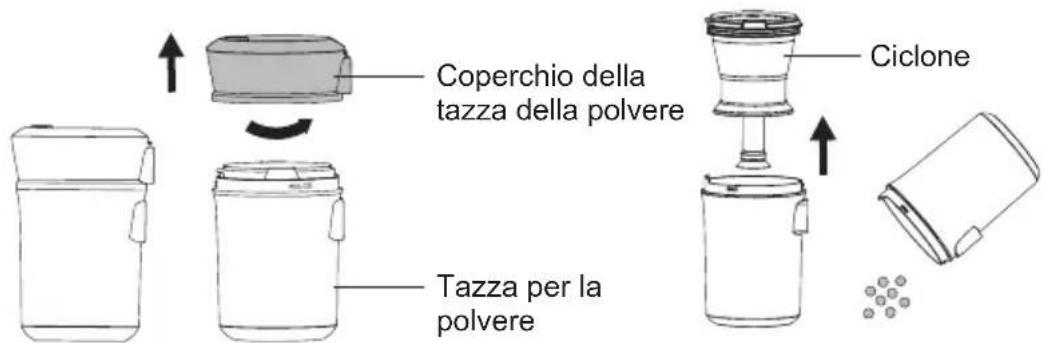

1. Tenere fermi separatamente il contenitore della polvere ed il suo coperchio, ruotare il coperchio in senso antiorario, sollevarlo e rimuoverlo dal contenitore per pulirlo.

Coperchio della tazza della polvere Tazza per la polvere Ciclone

Pulizia del filtro MIF

1. Tenere il ciclone in una mano, pizzicare il logo "UP" con l'altra mano ed estrarre il filtro MIF. battere verso il basso per pulire la polvere, ricordarsi di non picchiettarlo all'indietro per evitare che la polvere trabocchi .Pulire il filtro metallico a ciclone con lo spazzolino in dotazione .

Coperchio superiore Filtro MIF

Premere verso il basso Filtro MIF

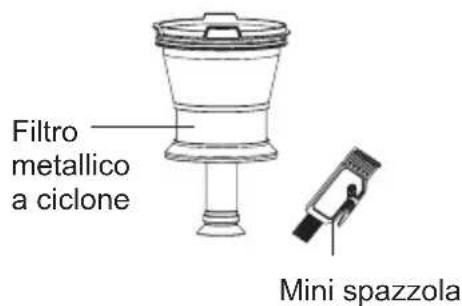

Filtro metallico a ciclone Mini spazzola

1. Dopo la pulizia del filtro, rimuovere le due viti sul coperchio del ciclone con un cacciavite per separare il coperchio del ciclone dal ciclone per pulire il condotto dell'aria interno. Dopo la pulizia, assemblare le parti in ordine inverso.

Note:

1. Non dimenticare il filtro MIF!

2.Se si è accumulata tanta polvere all'interno del contenitore, pulire il contenitore della polvere ed il sistema di filtrazione con acqua, asciugandoli con un panno asciutto. Fare attenzione che il filtro MIF deve essere lavato il mono possibile. Rimuovere la polvere e altri residui dal filtro MIF battendolo e assicurarsi che il contenitore della polvere e il gruppo di filtrazione siano completamente asciutti prima dell'installazione.

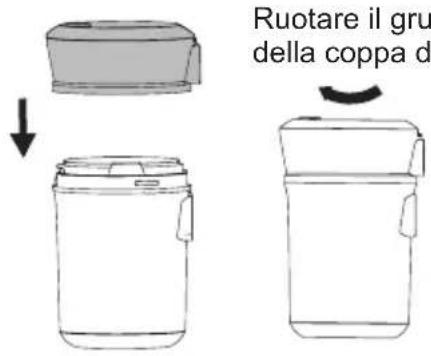

Ruotare il gruppola della coppa d'or ↓

Pulizia e installazione della spazzola

1. Spegnere la macchina, scollegare il cavo di alimentazione, premere la chiusura del coperchio della spazzola. Passare dallo stato chiuso a quello aperto, quindi rimuovere la cover della spazzola e tirare fuori la spazzola. Pulire la spazzola con la mini spazzola. Dopo aver pulito la spazzola, installare la spazzola e la cover della spazzola sul corpo principale e chiudere la chiusura del coperchio della spazzola.

2. Dopo aver pulito il rullo, installare nuovamente il rullo e la copertura del rullo in plastica sul corpo principale, e bloccarne il fermo.

Note: per motivi di sicurezza, spegnere la macchina e scollegare il cavo di alimentazione prima di pulire la spazzola a rullo.

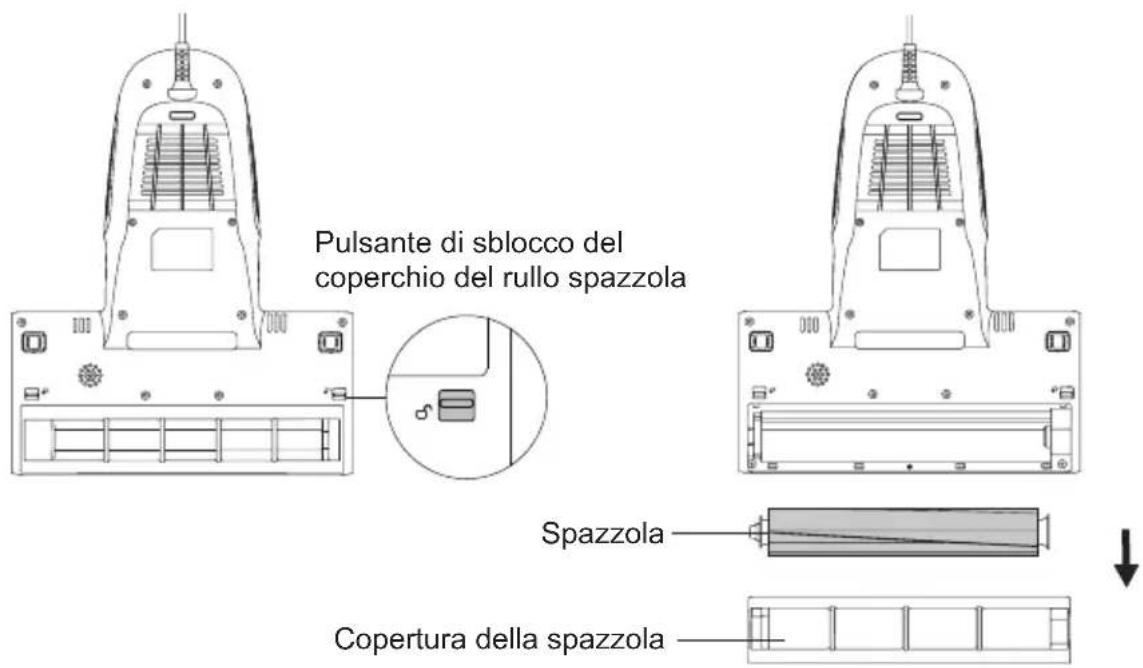

Pulsante di sblocco del coperchio del rullo spazzola Spazzola Copertura della spazzola

Stoccaggio e conservazione

1. Si prega di pulire il contenitore della polvere e il filtro MIF dopo ogni utilizzo, per l'utilizzo seguente.
2. Per un migliore utilizzo, si raccomanda di sostituire il filtro dopo 30-50 ore di lavoro (in base alla situazione specifica).
3. Residui di carta, vetro e plastica possono influenzare notevolmente l'effetto della luce UV. Polvere o macchie sulla copertura della luce UV influenzano l'effetto della luce UV. Si prega di pulire il coperchio della luce UV regolarmente per un funzionamento migliore.
4. Non toccare la copertura della luce UV, residui di sporco possono influire l'effetto della luce UV.
5. Conserva la macchina in un posto fresco e asciutto quando non la utilizzi. Non conservare alla luce diretta del sole o in ambienti umidi.

Risoluzione dei problemi

Si prega di leggere con attenzione i seguenti punti prima di contattare il servizio di assistenza.

Problema Possibili cause Soluzione
Il prodotto non si accende	Il cavo di alimetazione non è inserito fino in fondo	Controllare che il cavo di alimentazione sia inserito bene
	Mancanza di corrente nella presa Controllare la presa
	Il tasto On/Off non è premuto verso il basso	Premere verso il basso il tasto On/Off
Aspirazione debole	Ingresso dell'aria occluso Pulire l'ingresso dell'aria
	Filtro MIF occluso	Pulire il contenitore della polvere ed il filtro MIF
	Ciclone occluso Pulire il ciclone
La luce UV non funziona	Microswitch compromesso	Contattare il servizio clienti per sostituire il microswitch
	L'inclinazione della macchina e il microinterruttore hanno lasciato la superficie di pulizia o le ruote del mi crointerruttore bloccate impediscono l'attivazione delle lampade UV	Contattare il servizio post-vendita per sostituire le rotelle del microinterruttore
	Difetto luce UV	Contattare il servizio di assistenza per sostituzione luce UV
La macchina smette di	Contenitore della polvere pieno	Smettere di usare il prodotto e rimuovere le occlusioni, quindi riaccendere dopoi 2 ore
	Ingresso dell'aria occluso
	Filtro occluso
La spazzola smette di funzionane all'improvviso	Spazzola impigliata	Rimuovere il rullo, pulirlo e reinstallarlo
	Cinghia allentata o rotta	Contattare il servizio di assistenza per sostituzione cinghia

Note: In caso di altri malfunzionamenti, che richiedono l'impiego di strumenti speciali, si prega di contattare il servizio di assistenza.

Specifiche del prodotto

Parametri tecnici

Modello BX6 Lite
Voltaggio nominale 220-240V~
Frequenza nominale 50-60Hz
Potenza nominale 600W

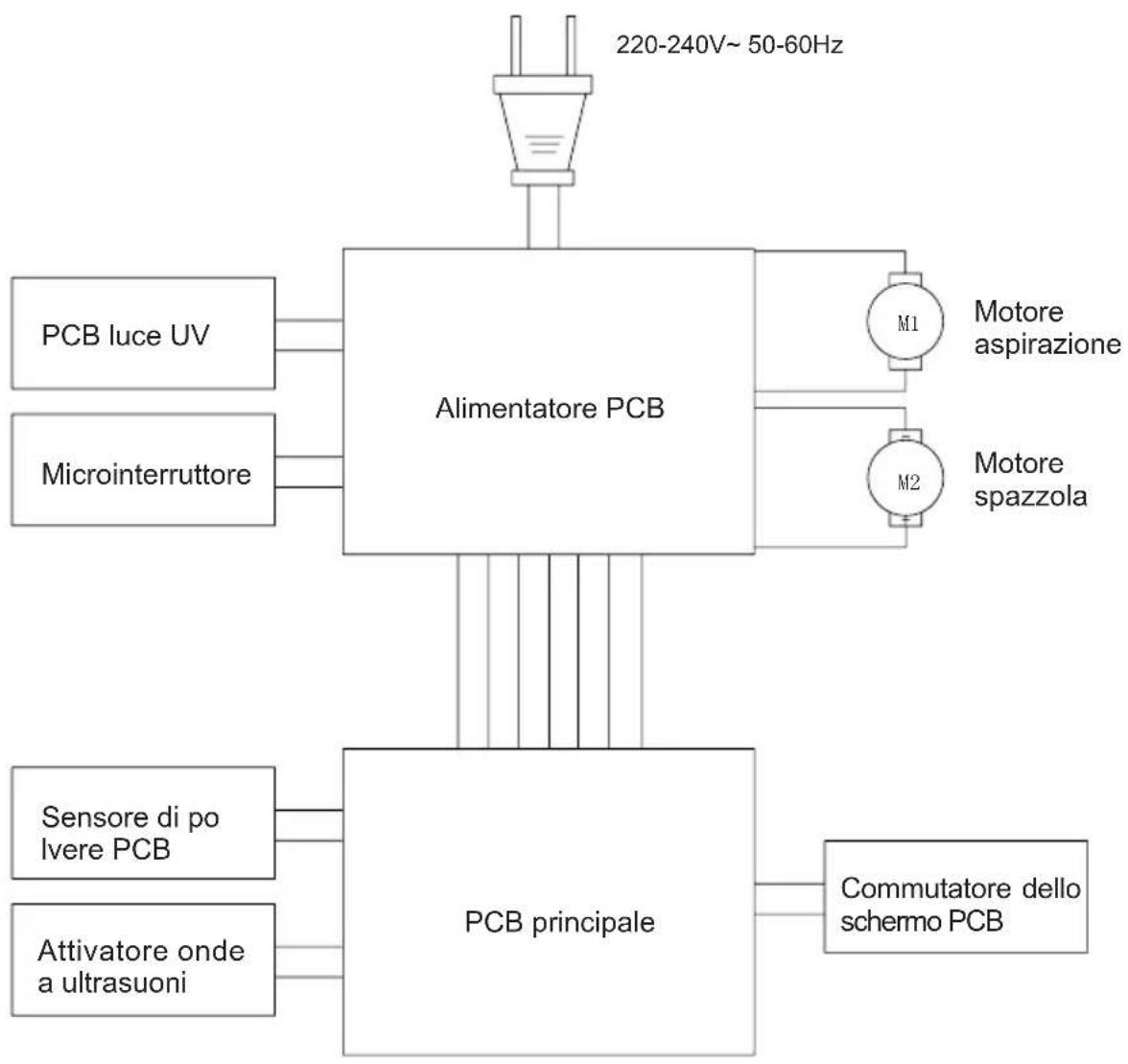

Diagramma del circuito elettrico

Informazioni sul produttore

La macchina, gli accessori e l'imballaggio devono essere smaltiti seguendo le regole per il riciclaggio ecologico.

Non smaltire la macchina nei rifiuti domestici.

Solo per i paesi CE: Secondo la Direttiva Europea 2012/19/EU, le macchine non più utilizzabili, e secondo la Direttiva Europea 2006/66/EC, i pacchi batteria/batterie difettosi o usati, devono essere raccolti separatamente e smaltiti in modo corretto per l'ambiente.

Soggetto a modifica senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode di un anno di garanzia a partire dalla data di acquisto.

Sono esclusi dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio acquistato, le attività di pulizia, le conseguenze di un utilizzo improprio o danni da parte dell'acquirente o di una terza persona, danni che possono essere attribuiti a circostanze esterne.
