MANUALE UTENTE H11 Pro JIMMY

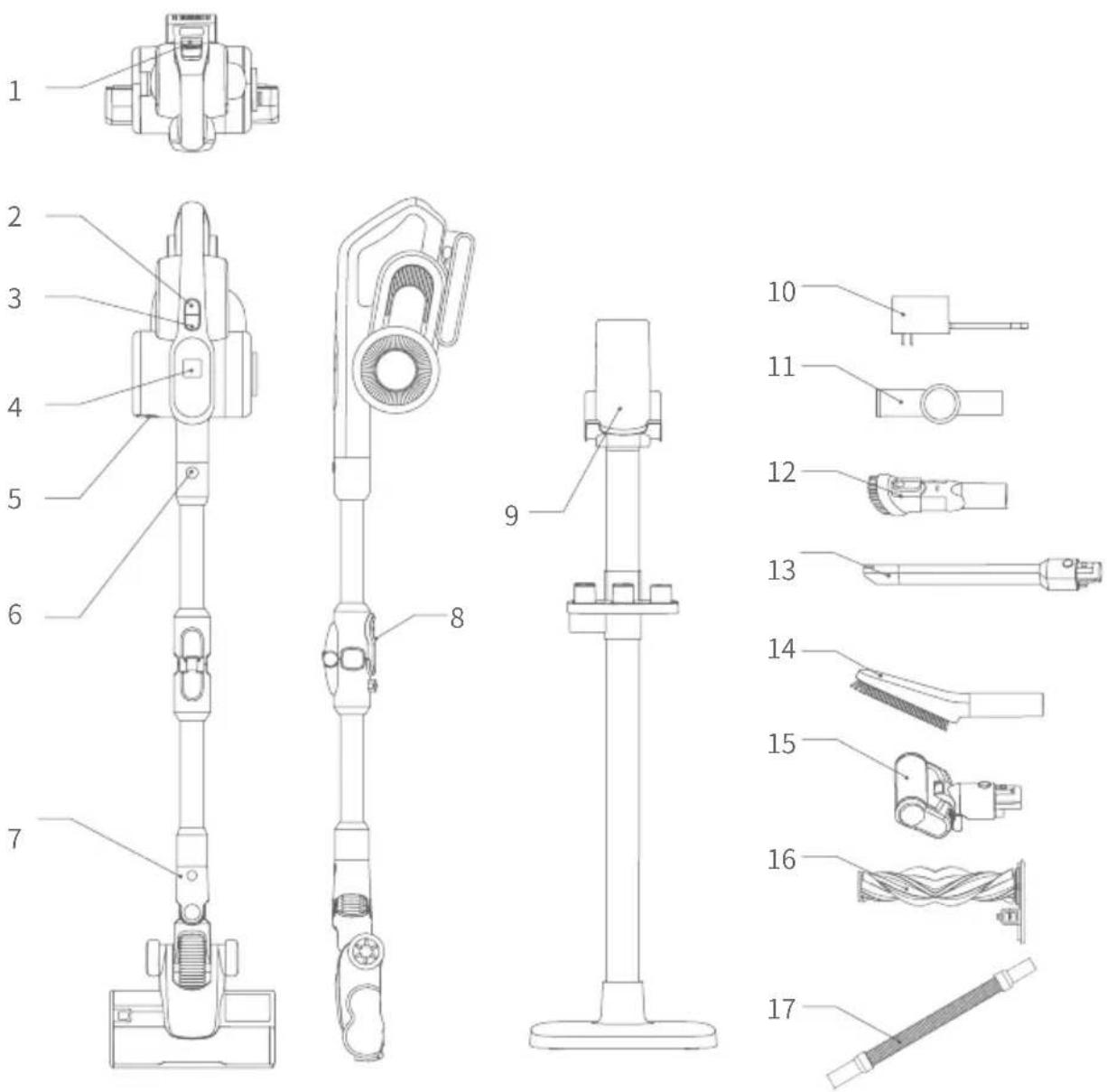

Denominazione parti aspirapolvere

1. Pulsante rilascio batteria
   3.Pulsante MODE
   5.Pulsante rilascio contenitore polvere
2. Pulsante rilascio spazzola
3. Supporto di stoccaggio
   11.Connettore
   13.Bocchetta fessure 2in1
   15.Spazzola motorizzata materasso

4. Tubo flessibile elastico

5. Pulsante On/Off
   4.Schermo LED
   6.Pulsante rilascio tubo

6. Pulsante rilascio snodo
7. Alimentatore
   12.Bocchetta imbottiti 2in1
   14.Spazzola morbida
   16.Spazzola per tappeti

Denominazione parti supporto

1 2 3 4

1. Porta carica
2. Manicotto di tubo metallico
   5.Tubo metallico inferiore
   7.Viti*8

5 6

1. Tubo metallico superiore
2. Porta accessori
   6.Base supporto

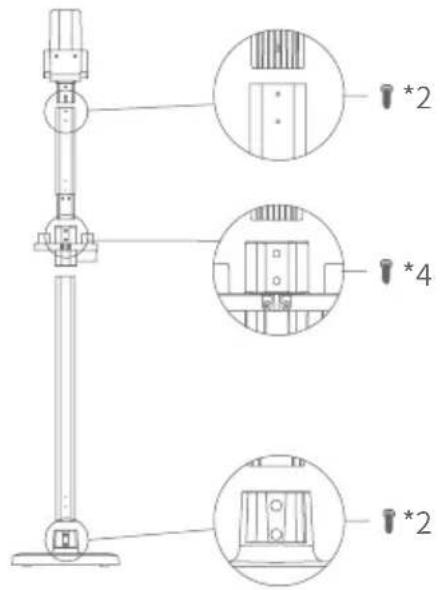

Assemblaggio del supporto

1. Appoggiare la base del supporto sul pavimento, inserire il tubo metallico inferiore all'interno della base e fissare con 2 viti, come nell'immagine.
2. Inserire il porta accessori sull'estremità del tubo metallico inferiore, quindi fissare il tubo metallico superiore, dalla parte del manicotto, utilizzando 4 viti, come nell'immagine.
3. Fissare il porta carica al tubo metallico superiore con le 2 viti restanti, come nell'immagine.

Nome	Aspirapolvere portatile	Spazzola motorizzata principale	Tubo metallico flessibile	Battery pack	Bocchetta fessure 2in1
Quantità 1	1 1 1
Nome	Spazzola morbida	Connettore	Bocchetta imbottiti 2in1	Tubo flessibile elastico	Spazzola per tappeti
Quantità 1	1 1 1
Nome	Spazzola motorizzata per materasso	Adattatore Porta carica		Tubo metallico superiore	Porta accessori
Quantità 1	1 1 1
Nome	Tubo metallico inferiore	Base del supporto	Viti Manuale d'uso
Quantità 1	8 1

Installazione dell'aspirapolvere

Assemblaggio e disassemblaggio della spazzola motorizzata principale con il tubo metallico flessibile

Prendere la spazzola motorizzata principale con la mano sinistra, usare la mano destra per inserire il tubo metallico verticalmente sulla spazzola, allineare e premere finché non si sente il “click”.

Attenzione: tenere l'impugnatura e la spazzola motorizzata nella stessa direzione, in modo da essere allineati con la presa.

Durante l'imballaggio, la conservazione o la pulizia, se la spazzola motorizzata principale necessita di essere rimossa, tenere la spazzola, premere il pulsante di rilascio della spazzola e tirare il tubo di metallo nella direzione mostrata dalla freccia nell'immagine, quindi estrarre la spazzola motorizzata principale.

Installazione della batteria con l'aspirapolvere portatile

Prendere la batteria, allineare con la fessura di guida sul corpo dell'aspirapolvere portatile, inserire la batteria nella direzione della freccia come nell'immagine; quindi tirare la batteria dopo l'installazione per assicurarsi che non si allenti.

Attenzione: quando l'aspirapolvere rimane fermo per molto tempo, si prega di rimuovere la batteria, imballare l'aspirapolvere e conservalo in un luogo fresco e asciutto; evitare la luce diretta del sole o ambienti umidi.

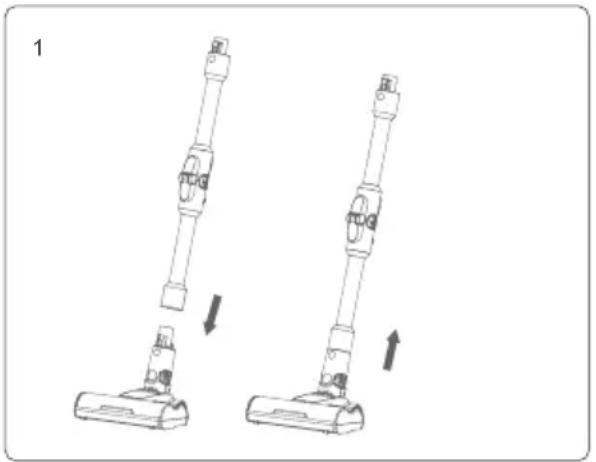

Installazione della spazzola motorizzata principale e del tubo metallico flessibile con l'aspirapolvere portatile

Innanzitutto, installare la spazzola motorizzata ed il tubo metallico flessibile seguendo la metodologia sopra descritta.

Dopodiché, come evidenziato dalla freccia, allineare il tubo metallico flessibile

all'aspirapolvere portatile e spingere il tubo metallico verso l'alto finché non si sente un "click".

Installazione degli accessori

Per comodità di utilizzo, questo prodotto è equipaggiato di alcuni accessori per la parte portatile dell'aspirapolvere. Quando si utilizza solamente la parte portatile dell'aspirapolvere è possibile connettere direttamente gli accessori in base alle necessità oppure collegare gli accessori tramite il tubo flessibile.

Nome\Modello	H11 Pro
Spazzola motorizzata per materasso
Bocchetta imbottiti 2in1
Bocchetta fessure 2in1
Spazzola morbida
Tubo flessibile elastico
Connettore
Spazzola per tappeti

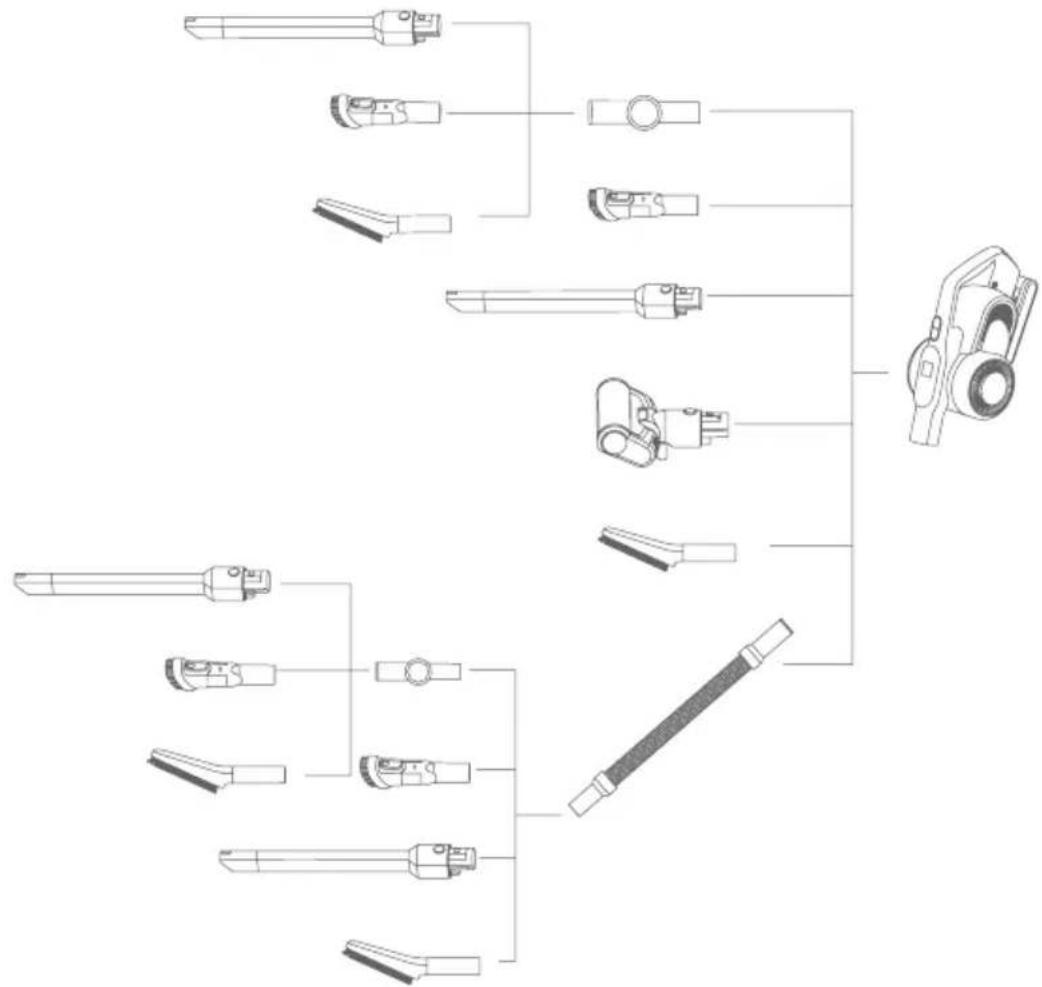

Lista combinazioni degli accessori

Utilizzo dell'aspirapolvere

l'aspirapolvere

Attenzione:

1. Quando si utilizza l'apparecchio per la prima volta, la carica della batteria non è piena. È necessario ricaricare l'aspirapolvere prima dell'utilizzo.
   2.Se il cavo di alimentazione è danneggiato, per evitare pericoli, esso può essere riparato o sostituito esclusivamente dal centro assistenza del produttore.

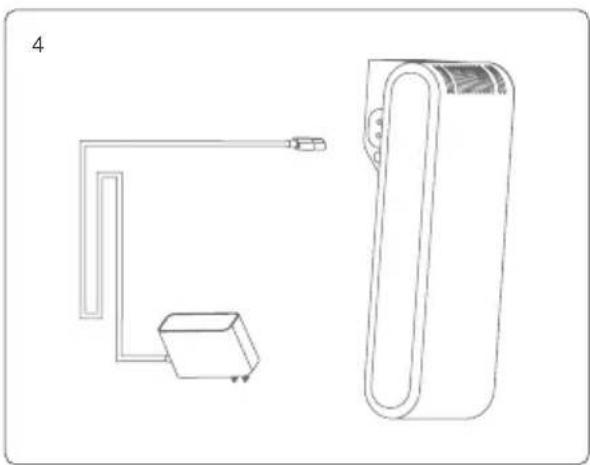

L'apparecchio può essere ricaricato in 2 modi:

1. Ricaricare la batteria separatamente: collegare un'estremità dell'alimentatore alla porta di ricarica della batteria e l'altra estremità alla presa elettrica. In questo modo, quando la carica è in corso, l'indicatore sul lato della batteria sarà rosso e diventerà verde quando la carica è completa.

1. Ricaricare la batteria con l'aspirapolvere: collegare un'estremità dell'alimentatore alla porta di ricarica della batteria e l'altra estremità alla presa di corrente. Lo schermo LED mostrerà la percentuale di ricarica della batteria. Quando la carica è completa, indicherà la percentuale del 100%.

Attenzione:

1. quando la carica della batteria è inferiore a ≤20% verrà emesso un promemoria vocale. Se l'aspirapolvere si trova in modalità MAX quando la carica è bassa, l'aspirazione passerà automaticamente in modalità ECO.
   2.Se l'aspirapolvere rimane inattivo per lunghi periodi, ricaricare la batteria ogni 3 mesi per prevenire guasti alla stessa.

Utilizzo dell'aspirapolvere portatile e funzioni dello schermo LED

Estrarre l'aspirapolvere dal supporto, premere il pulsante On/Off per accendere o spegnere l'aspirapolvere. Il pulsante MODE regola la modalità di funzionamento. Quando l'apparecchio è acceso, aspira in modalità Auto, premere il pulsante MODE per passare alla sequenza di modalità Turbo- Max - Eco-Auto.

Nella parte centrale dello schermo LED viene indicata l'autonomia residua nella modalità in uso. Quando la modalità viene cambiata, l'autonomia residua si aggiorna di conseguenza.

Quando l'apparecchio lavora in modalità Max e la potenza della batteria scende al di sotto del 20%, per aumentare la durata, l'aspirapolvere cambierà automaticamente modalità di aspirazione da Max ad Eco. Dopo che la batteria è stata ricaricata, sarà possibile riprendere l'utilizzo in modalità Max.

Quando l'apparecchio aspira in modalità Auto, adatterà la potenza di aspirazione in base allo sporco presente ed alla superficie aspirata, in modo da garantire una pulizia efficiente. In modalità Auto, lo schermo LED mostrerà Auto indipendentemente dalla potenza elevata.

Il prodotto è dotato del sensore della polvere. Sulla parte inferiore dello schermo LED c'è una striscia luminosa che indica la quantità di polvere rilevata. Man mano che la concentrazione di polvere diminuisce, la striscia luminosa passa da rosso a blu. Quando la striscia luminosa è completamente blu, la superficie è pulita. Lo stato della pulizia può essere monitorato tramite lo schermo a LED.

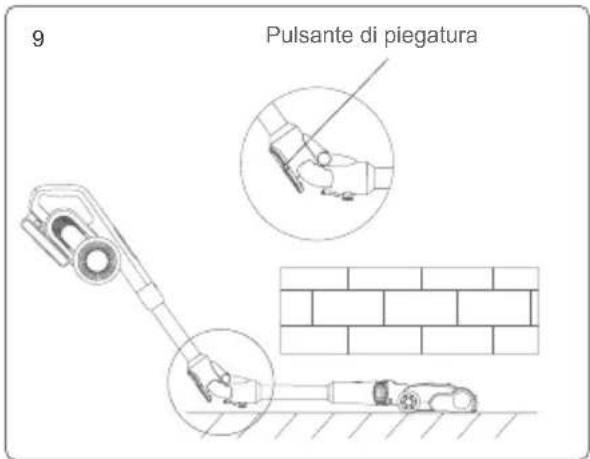

Utilizzo del tubo metallico flessibile

Il tubo flessibile ha 2 modalità d'uso: verticale e piegato. La modalità verticale è equivalente ad un normale tubo metallico. La modalità piegata può essere utilizzata per pulire sotto ai mobili, come divani, tavoli o letti. Quando si ha bisogno di piegare il tubo metallico, premere il pulsante di rilascio così potrà raggiungere un angolo di piegatura di 0-90°.

9 Pulsante di piegatura

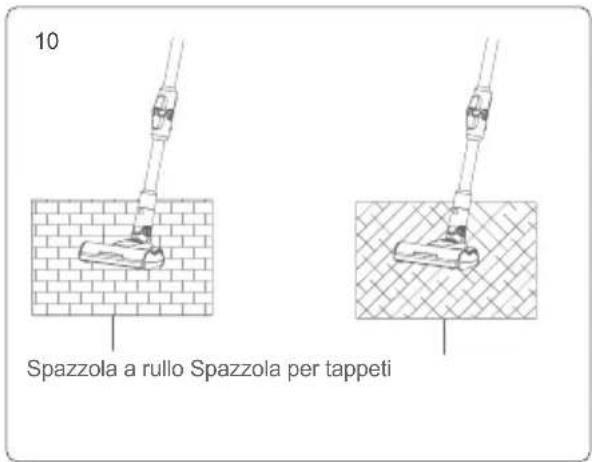

10 Spazzola a rullo Spazzola per tappeti

Utilizzo della spazzola motorizzata principale

La spazzola motorizzata principale può essere utilizzata per pulire tutti i tipi di pavimento, come pavimento duro, piastrelle, moquette, ecc. L'aspirapolvere è dotato di una spazzola per tappeti extra da poter sostituire per la pulizia di tappeti e superfici simili.

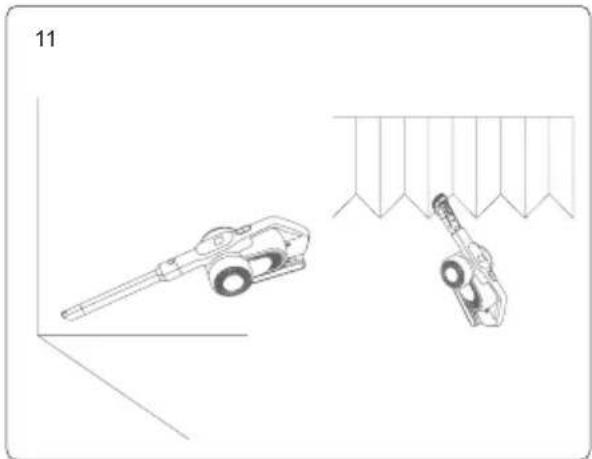

Attenzione: durante il funzionamento della spazzola motorizzata, qualora la spazzola dovesse erroneamente aspirare materiale voluminoso o dovesse avere fibre attorcigliate, o nel caso in cui un bambino abbia inserito una mano o un gioco nella spazzola, che hanno causato un arresto anomalo nella rotazione del rullo, la spazzola motorizzata si spegnerà, per proteggere la sicurezza personale e il motore della spazzola.

Utilizzo degli accessori

Bocchetta per imbottiti 2in1: adatta per la pulizia di armadi, davanzali, divani e tavoli.

Spazzola morbida: adatta per pulire facilmente mobili delicati, come librerie in legno, mobili artigianali, ecc.

Tubo flessibile snodabile: adatto alla connessione con gli altri accessori per la pulizia di aree difficili da raggiungere.

Spazzola motorizzata per materassi: adatta per divani e materassi. Il rullo della spazzola batte e quindi rimuove gli acari della polvere e gli allergeni da divani e letti, anche in profondità.

Connettore: può essere collegato agli altri accessori e piegato in diverse angolazioni per aspirare la polvere sopra i mobili alti.

Pulizia e sostituzione degli accessori

Attenzione:

1. Il filtro HEPA è in vendita presso i distributori locali.
2. È raccomandabile pulire il contenitore della polvere dopo ogni utilizzo; quando il contenitore è pieno o il filtro HEPA è ostruito, è necessario pulirli e all'occorrenza sostituire il filtro. La spazzola motorizzata, dopo un utilizzo prolungato, potrebbe rimanere ostruita dai capelli. È necessario pulirla tempestivamente per mantenere l'aspirazione più efficiente.

Pulizia del contenitore della polvere e dei filtri

1. Premere il coperchio inferiore del contenitore della polvere per aprire il coperchio e svuotarlo. Fig ①

2. Gettare la polvere nel cestino. Fig ②

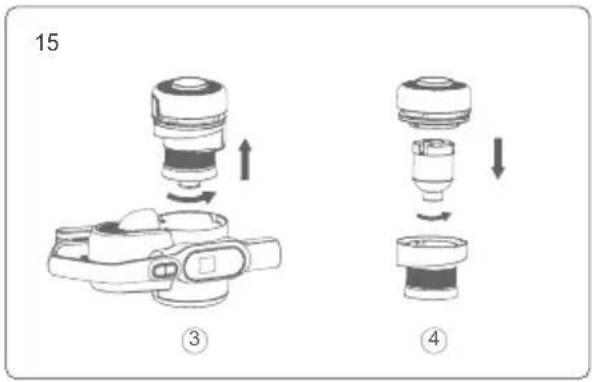

3. Tenere il coperchio del contenitore della polvere e ruotarlo in senso antiorario, rimuovere il gruppo del ciclone dal contenitore della polvere per pulirlo. Fig ③

4. Ruotare il ciclone in senso antiorario, disinstallare il ciclone per pulirlo. Fig ④

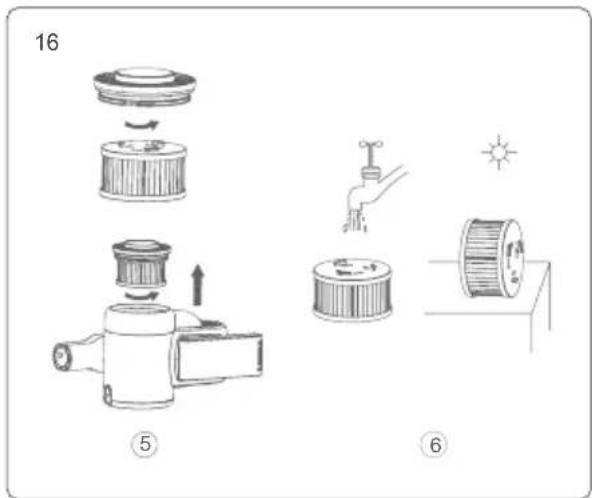

5. Tenere il coperchio superiore e ruotarlo in senso antiorario, rimuovere il filtro HEPA e ruotarlo per estrarre il filtro HEPA per pulirlo. Fig⑤
   6.Se il filtro HEPA necessita di essere lavato, rimuoverlo dal coperchio superiore ruotandolo in senso orario. Il filtro HEPA deve essere completamente asciutto prima dell'utilizzo.Fig 6
6. Dopo la pulizia, reinstallare le parti nella sequenza inversa rispetto all'installazione.

Pulizia o sostituzione della spazzola a rullo

1. Premere il pulsante di rilascio del rullo e, tenendo il coperchio laterale, estrarlo seguendo la direzione della freccia.
2. Dopo la pulizia o la sostituzione della spazzola a rullo, reinstallarla all'interno della spazzola seguendo la procedura inversa rispetto alla rimozione.

Conservazione dell'aspirapolvere

Rimozione della batteria

Premere il pulsante di rilascio della batteria, estrarre la batteria all'indietro e riporla in una busta di plastica, quindi conservarla in un luogo asciutto.

Conservazione dell'aspirapolvere

Quando l'aspirapolvere è fermo per un lungo periodo, rimuovere la batteria, imballare l'apparecchio e conservalo in un luogo fresco e asciutto, non riporlo a diretto contatto con i raggi solari o in ambienti umidi.

15 ③ ④

16 ⑤ ⑥

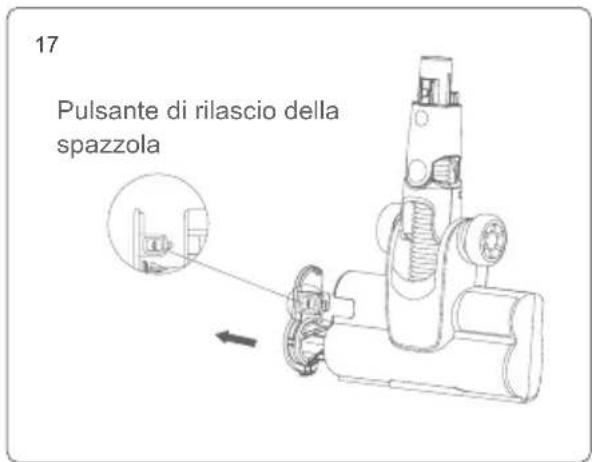

17 Pulsante di rilascio della spazzola

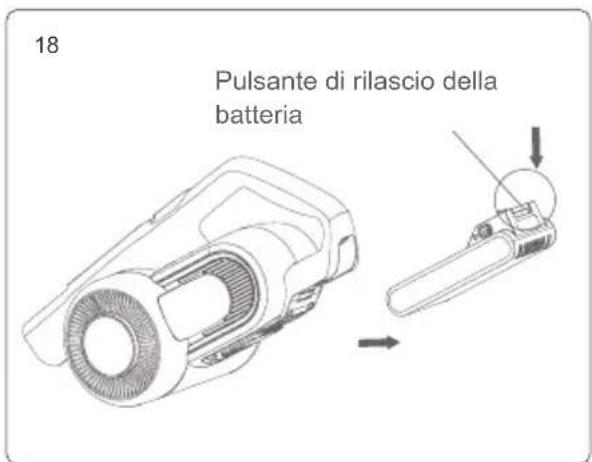

18 Pulsante di rilascio della batteria

Note di sicurezza

Questo aspirapolvere è stato progettato per uso domestico. Non utilizzare per scopi commerciali o altro.

Si prega di leggere questo manuale d'uso con attenzione prima dell'utilizzo e di conservarlo per riferimenti futuri.

Non tenere l'aspirapolvere vicino a fonti di calore o impianti ad alta temperatura.

Non utilizzare o conservare l'apparecchio in condizioni estreme, per esempio a temperature estreme. Si raccomanda l'utilizzo all'interno, ad una temperatura tra i 5 °C e i 40 °C. Conservare l'aspirapolvere in luoghi asciutti ed evitare la luce diretta del sole.

Eseguire una ricarica completa della batteria prima del primo utilizzo o dopo un periodo di fermo.

Prima dell'utilizzo, assicurarsi che la spazzola rotante sia installata correttamente, altrimenti potrebbe causare il blocco della ventola e bruciare il motore.

Si prega di non utilizzare l'aspirapolvere per aspirare detersivo, olio, schegge di vetro, aghi, cenere di sigaretta, polvere bagnata, acqua, fiammiferi, ecc.

Si prega di non utilizzare l'aspirapolvere per aspirare particelle piccole, come cemento, gesso in polvere, muro, oppure oggetti di grandi dimensioni, come palle di carta, altrimenti potrebbero causare malfunzionamenti come blocco e bruciatura del motore.

Evitare di bloccare la bocchetta di ingresso dell'aria o la spazzola rotante, potrebbe causare guasti al motore.

Non mettere le mani o i piedi nell'ingresso della spazzola per evitare infortuni.

Non versare e spruzzare acqua o altri liquidi sull'apparecchio per prevenire cortocircuiti ed il danneggiamento dello stesso.

Se la spazzola non funziona, verificare che sia libera da capelli o altre fibre lunghe e pulirla tempestivamente.

Quando non si utilizza l'apparecchio per un lungo periodo, assicurarsi che la batteria sia stata caricata completamente e ricaricarla ogni 3 mesi.

Scollegare il caricabatteria per pulire o riparare l'apparecchio. Sostenere il caricatore quando si collega o scollega, senza tirare il cavo.

Utilizzare un panno asciutto per pulire l'aspirapolvere. Non utilizzare liquidi come benzina, alcool, diluenti per smalto, ecc., che potrebbero causare crepe o lo sbiadimento dei colori.

Se l'apparecchio non funziona dopo una ricarica completa, deve essere controllato e riparato presso un centro assistenza; si prega di non smontare la macchina da soli.

L'apparecchio contiene batterie. Devono essere smaltite e riciclate in modo sicuro.

In presenza di danni al cavo di alimentazione rivolgersi al centro assistenza del produttore.

Questo aspirapolvere può essere utilizzato da bambini di età superiore agli 8 anni e persone con disabilità sotto supervisione oppure previa raccomandazione su utilizzo sicuro e rischi.

Utilizzare solo con l'alimentatore in dotazione con l'aspirapolvere.

Risoluzione dei problemi

Si prega di verificare i seguenti problemi prima di spedire i prodotti verso i centri assistenza designati.

Problema Possibili	cause Soluzioni
Il motore non si avvia	La batteria non ha potenza Ricarica l'aspirapolvere
	Il tubo metallico, la spazzola, la batteria o l'aspirapolvere portatile non sono installati correttamente.	Verificare che tutti gli accessori siano fissati correttamente all'aspirapolvere portatile
L'aspirazione è ridotta	Contenitore della polvere pieno	Pulire il contenitore della polvere
	Filtro ostruito Pulire o sostituire il filtro HEPA
	Passaggio dell'aria bloccato o spazzola a rullo bloccata	Pulire la spazzola motorizzata e a rullo
Riduzione di autonomia	L'apparecchio non è completamente carico	Segui le istruzioni presenti sul manuale per ricaricare completamente la batteria
	Batteria vecchia	Acquistare una nuova batteria presso un distributore locale
I cerchi di rilevamento polvere sullo schermo LED sono sempre rossi	Il sensore di rilevamento della polvere è sporco	Rimuovere la polvere dal sensore che si trova nella presa di aspirazione dell'aspirapolvere portatile

Raccomandazioni

1. Quando il passaggio dell'aria è ostruito o il contenitore della polvere è pieno, sullo schermo LED apparirà un avviso relativo alla pulizia del contenitore e del filtro, come nelle immagini sottostanti. Inoltre è previsto un promemoria vocale. In queste condizioni, se il prodotto sta aspirando in modalità Max, passera automaticamente in modalità Eco finché l'ostruzione non sarà pulita.
2. When brushroll is tangled by foreign objects, continue to use the product will activate brushroll blockage protection. LED screen will display F0 and product will stop to work until brushroll is cleaned.
   Quando sul rullo si aggrovigliano corpi estranei, continuare l'utilizzo del prodotto comporta l'attivazione del blocco di protezione del rullo. Sul display compare il codice di errore F0 e il prodotto smette di funzionare finchè non si pulisce il rullo.
   3.Se i cerchi di rilevamento della quantità di polvere presente sono sempre rossi, il sensore dello sporco potrebbe essere coperto da polvere; si prega di ripulire il sensore di rilevamento dalla polvere, il quale si trova nella presa di aspirazione dell'aspirapolvere portatile.
3. l'intervento del centro assistenza, apparirà sullo schermo LED un avviso con un codice di errore da F0 a F9. Si prega di contattare il centro assistenza locale e fornire il codice di errore.

19

min 20 Eco

20

Ensore polvere

Per gli errore da F0 a F9 vedere quanto segue:

Code Defect Solutions
F0	Oggetti estranei impigliati sulla spazzola a rullo	Pulire la spazzola a rullo e rimuovere gli oggetti estranei
F1 La striscia di nichel della batteria è rotta		Riparazione o sostituzione della batteria
F2 Caricabatterie difettoso Sostituzione caricabatterie
F3 Corto circuito al motore Sostituzione motore
F4 Celle della batteria difettose		Sostituzione o riparazione della batteria
F5	Motore di aspirazione in sovraccarico di corrente 2nd	Sostituire il motore di aspirazione
F6	Motore di aspirazione in sovraccarico di corrente 1st	Sostituire il motore di aspirazione
F7 PCB difettoso o cavo PCB allentato Sostituzione PCB o cavo PCB
F8 Batteria NTC anormale		Spegnere l'aspirapolvere e riaccendere dopo che la batteria si è raffreddata.Se il codice di errore non scompare, sostituire la batteria
F9 Corto circuito motorino spazzola Sostituire la spazzola

Attenzione: qualora si verificassero altri guasti, che richiedono l'intervento di un professionista, al fine di prevenire pericoli, l'apparecchio dovrà essere riparato o sostituito presso il produttore, o i centri assistenza autorizzati.

Specifiche tecniche

Modello H11 Pro
Tensione nominale 28.8V	---
Potenza nominale 700W
Tensione in ingresso dell'adattatore 100-240V ~ 50/60 Hz 0.8A
Tensione in uscita dell'adattatore 34.2V 0.6A ---
Modello spazzola elettrica	EB117E
Potenza nominale spazzola elettrica	50W
Capacità della batteria	3000mAh
Tempo di ricarica	4-5h

Schema elettrico

Informazioni sul produttore

Produttore Kingclean Electric Co., Ltd
Indirizzo	No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009, China

CE EAC

Disposizione

La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispettoso dell'ambiente.

Non smaltire l'aspirapolvere e le sue parti assieme ai rifiuti domestici!

Solo per Paesi EC:

In accordo con la Direttiva Europea 2012/19/EU, i dispositivi elettronici non più utilizzabili, e secondo la Direttiva Europea 2006/66/CE, i pacchi/batterie difettosi o usati, devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente.

Pacchi batteria/Batterie:

Le batterie integrate possono essere rimosse per lo smaltimento solo da personale qualificato. L'apertura del guscio dell'alloggiamento può danneggiare o distruggere la macchina.

Non smaltire le batterie/pacchi batteria nei rifiuti domestici, nel fuoco o nell'acqua. Se possibile, i pacchi batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti nel rispetto dell'ambiente.

Con riserva di modifiche senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode di due anni di garanzia dalla data di acquisto.

Sono escluse dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio, le attività di pulizia non consone, l'utilizzo improprio o i danni causati da parte dell'acquirente o di terzi, danni imputabili a circostanze esterne.
