Caractéristiques techniques	Aspirateur sans fil, puissance d'aspiration de 150 AW, autonomie de 60 minutes, capacité du réservoir de 0,6 L.
Utilisation	Idéal pour les sols durs et les tapis, équipé de plusieurs accessoires pour un nettoyage polyvalent.
Maintenance et réparation	Filtre lavable, réservoir facile à vider, batterie remplaçable.
Sécurité	Protection contre la surchauffe, matériaux conformes aux normes de sécurité.
Informations générales	Poids léger de 3 kg, design ergonomique, niveau sonore de 75 dB.

FOIRE AUX QUESTIONS - H11 Pro JIMMY

Comment puis-je charger mon aspirateur JIMMY H11 Pro ?

Pour charger votre aspirateur JIMMY H11 Pro, branchez le chargeur fourni à une prise électrique et connectez-le à la base de chargement de l'aspirateur. Assurez-vous que l'indicateur de charge s'allume.

Pourquoi mon aspirateur JIMMY H11 Pro ne s'allume-t-il pas ?

Vérifiez d'abord que l'aspirateur est complètement chargé. Si l'aspirateur ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant et en le rebranchant.

Comment nettoyer le filtre de l'aspirateur JIMMY H11 Pro ?

Pour nettoyer le filtre, retirez-le délicatement de l'aspirateur, rincez-le à l'eau froide et laissez-le sécher complètement avant de le remettre en place.

L'aspirateur JIMMY H11 Pro fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un blocage ou un filtre sale. Vérifiez si le tuyau ou la brosse est obstrué et nettoyez le filtre si nécessaire.

Quelle est la durée de vie de la batterie de l'aspirateur JIMMY H11 Pro ?

La durée de vie de la batterie dépend de l'utilisation. En mode standard, la batterie peut durer jusqu'à 40 minutes, tandis qu'en mode puissant, elle dure environ 20 minutes.

Comment puis-je vider le réservoir à poussière ?

Pour vider le réservoir à poussière, retirez-le de l'aspirateur, ouvrez le couvercle et videz son contenu dans une poubelle. Refermez le réservoir avant de le remettre en place.

Mon aspirateur JIMMY H11 Pro ne aspire pas correctement, que faire ?

Vérifiez si le filtre est sale, si le réservoir est plein ou si le tuyau est obstrué. Nettoyez ou remplacez les éléments nécessaires pour améliorer l'aspiration.

Comment puis-je savoir si le filtre doit être remplacé ?

Si vous remarquez une diminution de l'aspiration ou si le filtre est visiblement sale ou endommagé, il est temps de le remplacer.

L'aspirateur JIMMY H11 Pro est-il garanti ?

Oui, le JIMMY H11 Pro est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques de garantie dans le manuel d'utilisation.

Comment puis-je contacter le service client pour des problèmes avec mon aspirateur ?

Vous pouvez contacter le service client par téléphone ou par email. Les coordonnées sont disponibles sur le site officiel de JIMMY.

MODE D'EMPLOI H11 Pro JIMMY

1.Assemblage du couvercle avant 3.Manchon supérieur du tube métallique 5.Tube métallique inférieur 7.Vis*8 2.Tube métallique supérieur 4.Porte-accessoires 6.Ensemble de base

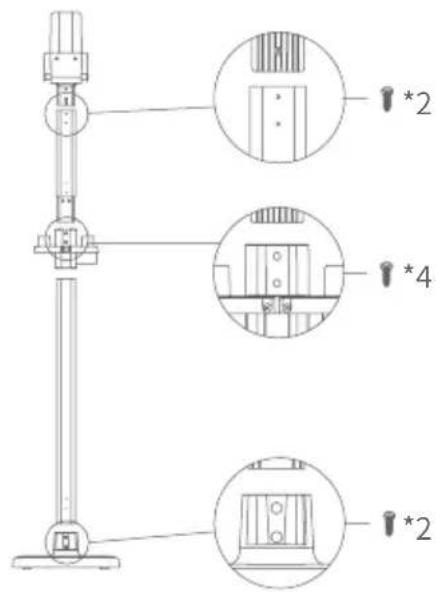

Nom des pièces du support de stockage Montage du support de stockage des accessoires 1.Posez la base sur le sol, insérez le tube métallique inférieur dans la base et xez 2 vis. 2.Insérez le support d'accessoires dans la partie supérieure du tube métallique inférieur, placez le tube métallique supérieur et l'assemblage du manchon du tube métallique supérieur dans le support d'accessoires, xez 4 vis comme sur la photo. 3.Placez l'assemblage du couvercle avant dans le tube métallique supérieur et xez 2 vis comme indiqué sur la photo.49 Nom de la pièce Aspirateur à main Tête de plancher électrique Tube métallique exible bloc-piles Outil de coincement Quantité 1 1 1 1 1 Nom de la pièce Brosse douce Connecteur Outil de tapisserie d'ameublement Tuyau étiré Rouleau de brosse à tapis Quantité 1 1 1 1 1 Nom de la pièce Brosse électrique pour l'élimination des acariens Adaptateur Assemblage du couvercle avant Tube métallique supérieur Porte-accessoires Quantité 1 1 1 1 1 Nom de la pièce Tube métallique inférieur Montage de la base Vis Manuel d'utilisation Quantité 1 1 8 1 Liste de colisage Assemblage de machines Montage et démontage de la tête de plancher électrique avec tube métallique exible Tenir la tête de plancher avec la main gauche, utiliser la main droite pour insérer le tube métallique verticalement dans la tête de plancher, l'aligner avec l'aiguille conductrice, appuyer sur le tube jusqu'à ce qu'un "clic" se fasse entendre. Attention: maintenir la poignée et la tête de plancher dans la même direction, l'aiguille conductrice doit être alignée avec la douille. Lors de l'emballage, du stockage ou du nettoyage, s'il est nécessaire de retirer la tête de lavage électrique, appuyez sur le bouton de déverrouillage de la brosse et tirez sur le tube métallique dans le sens indiqué sur l'image pour retirer la tête de lavage. Assembler le bloc-batterie avec l'aspirateur portatif Tenez le bloc-piles, alignez-le avec la fente de guidage sur le corps de l'aspirateur portatif, faites-le glisser dans le sens de la èche sur l'image. Après l'installation, tirez sur le bloc-piles pour vous assurer qu'il ne se détache pas. Attention : lorsque l'aspirateur est inutilisé pendant une longue période, veuillez retirer la batterie, emballer la machine et la ranger dans un endroit frais et sec, en évitant la lumière directe du soleil ou un environnement humide.

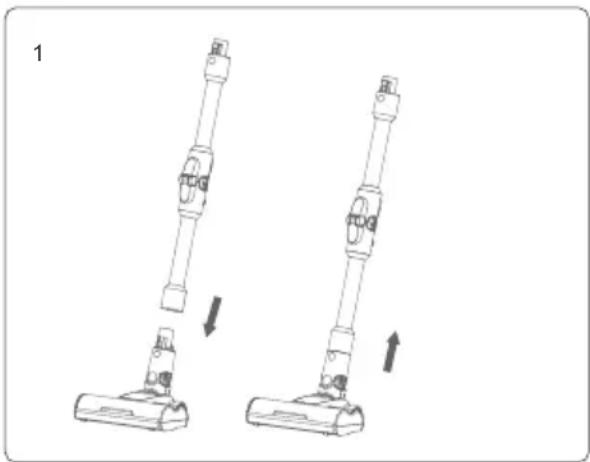

Assembler la tête de plancher et le tube métallique à l'aide d'un aspirateur portatif Premièrement, assemblez la tête de plancher et le tube métallique conformément à la méthode d'assemblage de la tête de plancher électrique avec le tube métallique. Ensuite, comme indiqué par la èche, alignez l'aiguille conductrice du tube métallique avec le coupleur de la buse d'aspiration manuelle, poussez le tube métallique vers le haut jusqu'à ce qu'un "clic" se fasse entendre. Montage des accessoires Pour faciliter l'utilisation, ce produit est spécialement équipé de quelques accessoires pour la partie manuelle de l'aspirateur. Lorsque vous utilisez l'aspirateur à main seul, vous pouvez connecter directement les accessoires en fonction de vos besoins ou connecter les accessoires par le biais du tuyau extensible. H11 Pro Brosse électrique pour l'élimination des acariens Outil de tapisserie d'ameublement Outil de coincement Brosse à épousseter Tuyau étiré Connecteur Rouleau de brosse à tapis Modèle Nom

Accessoires Liste des connexions

Utilisation de l'aspirateur Chargement Attention: 1.Lorsque vous utilisez le produit pour la première fois, la batterie n'est pas pleine. Il est nécessaire de charger l'aspirateur avant de l'utiliser. 2.Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé par un professionnel du fabricant, un agent de réparation ou un service similaire. Le produit peut être chargé de deux manières : Chargez la batterie séparément : Branchez une extrémité du chargeur sur le connecteur du pack de batteries et l'autre extrémité du chargeur sur la prise de courant pour charger directement la batterie. De cette façon, lorsque la batterie est en cours de chargement, le voyant sur le côté du bloc de batteries est rouge et devient vert lorsque le chargement est terminé.52 Bouton marche/arrêtBouton de mode Écran LED

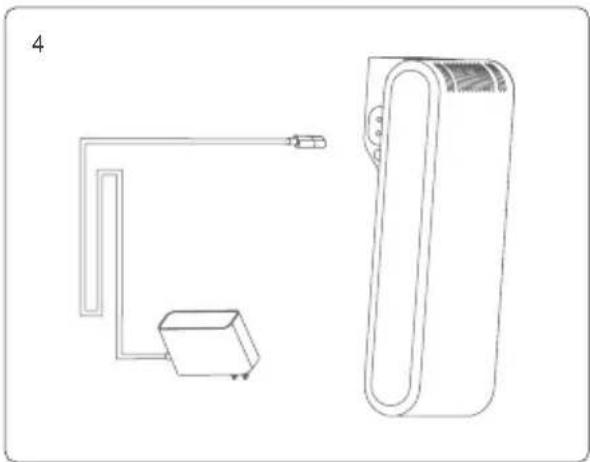

2.Chargez la batterie sur l'appareil : branchez une extrémité du chargeur sur le connecteur du bloc- batterie et l'autre extrémité du chargeur sur la prise de courant pour charger la batterie lorsque le bloc- batterie est monté dans l'aspirateur. L'écran LED de l'appareil indique le pourcentage de charge de la batterie. Lorsque la charge est terminée, l'écran afche 100 %, comme le montrent les photos. Attention :

1. Lorsque la charge de la batterie est inférieure à ≤20%,

l'appareil émet un rappel vocal. Si l'appareil fonctionne en mode Max dans cet état, il passera automatiquement en mode Eco. Lorsque la batterie est déchargée, l'appareil s'éteint. 2.Si l'aspirateur reste longtemps inutilisé, chargez la batterie tous les trois mois pour éviter qu'elle ne tombe en panne. Utilisation d'un aspirateur portatif et contenu d'un écran LED Retirez l'aspirateur du support de rangement, appuyez sur le bouton marche/arrêt pour démarrer ou arrêter l'aspirateur. Le bouton Mode permet de régler le mode de fonctionnement. Lorsque l'appareil est mis en marche, il fonctionne en mode automatique. Appuyez sur le bouton de mode pour passer au mode Turbo- Max - Eco-Auto. Le milieu de l'écran LED afche la durée de fonctionnement restante du produit dans le mode actuel. Lorsque le mode est modié, le temps de fonctionnement restant change également en conséquence. Lorsque l'appareil fonctionne en mode Max et que la charge de la batterie est inférieure à 20 %, l'appareil passe automatiquement du mode Max au mode Eco an de prolonger sa durée de fonctionnement. Une fois la batterie rechargée à plus de 20 %, l'appareil peut fonctionner en mode Max. Lorsque l'appareil fonctionne en mode automatique, il ajuste sa puissance de travail en fonction de la teneur en poussière et du type de sol qu'il détecte, an d'obtenir une meilleure efcacité de nettoyage. En mode Auto, l'écran LED afche Auto, quelle que soit la puissance de travail.

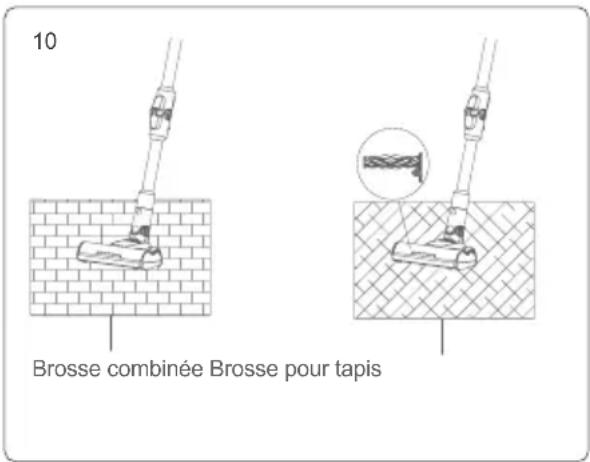

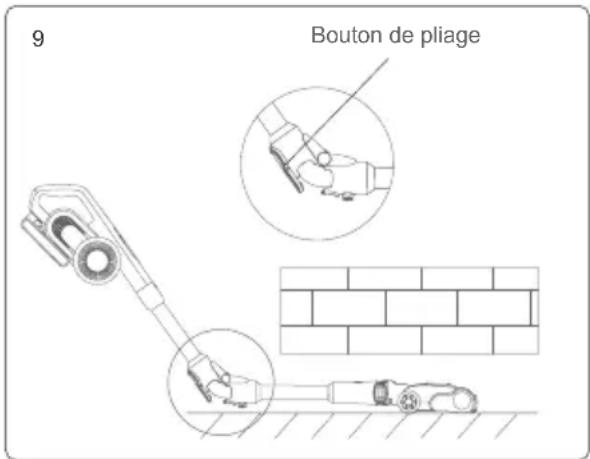

Eco min Auto min Turbo min Max min53 Brosse combinée Brosse pour tapis Bouton de pliage Le produit est équipé d'un capteur de poussière. Sur la partie inférieure de l'écran LED, une bande lumineuse afche la teneur en poussière. Au fur et à mesure que la teneur en poussière diminue, la couleur rouge diminue et la couleur bleue augmente. Lorsque la bande est entièrement bleue, la surface de nettoyage est propre. La propreté de la surface de nettoyage peut être afchée visuellement sur l'écran LED. Utilisation du tube métallique exible Le tube métallique exible a deux modes : le mode vertical et le mode de exion. Le mode vertical est équivalent au tube métallique normal. Le mode de pliage peut être utilisé pour nettoyer sous le canapé, la table ou le lit, etc. Lorsque le mode de exion est nécessaire, appuyez sur le bouton de déclenchement et le tube métallique peut atteindre un angle de exion de 0 à 90°. Utilisation d'une tête de sol électrique La tête de nettoyage électrique convient à tous les types de sols, tels que les sols durs, le carrelage, la moquette, etc. Le produit est livré avec une brosse à tapis supplémentaire qui peut être remplacée par la tête de nettoyage pour nettoyer les tapis en profondeur. Attention : Pendant le fonctionnement de la tête de lavage électrique, si un grand volume de matières étrangères est inhalé ou si trop de bres sont enroulées, ou même si un enfant qui joue avec la machine met par erreur sa main dans la buse, ce qui entraîne l'arrêt anormal de la brosse, la tête de lavage électrique s'arrêtera, an de protéger la sécurité des personnes et le moteur de la brosse.

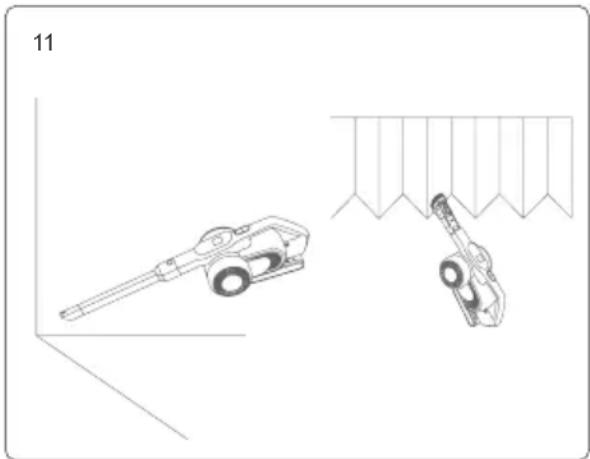

Utilisation des accessoires Suceur plat exible : le suceur plat peut être plié en angle grâce à la lumière LED située dans la tête. Il convient au nettoyage des ssures, des coins de portes et de fenêtres et d'autres espaces étroits, ainsi qu'aux zones difciles à atteindre. Outil d'ameublement : convient pour nettoyer les placards, les rebords de fenêtre, les canapés et les surfaces de table. Brosse douce: il convient au nettoyage des meubles faciles à rayer comme les bibliothèques, les objets d'artisanat, etc. Tuyau extensible : il peut être raccordé à d'autres outils pour nettoyer les zones difciles d'accès. Tête de matelas électrique : il convient au canapé et au matelas. Le rouleau de brosse bat puis nettoie les acariens et les allergènes du canapé ou du lit profond. Connecteur: il peut être connecté à d'autres outils et se plier à différents angles pour nettoyer la poussière sur le dessus des armoires hautes ou la poussière sur le toit. Nettoyage et remplacement des pièces Attention : 1.Le filtre HEPA est disponible à la vente auprès des distributeurs locaux d'aspirateurs. 2.Il est recommandé de nettoyer le bac à poussière après chaque utilisation. Lorsque le bac à poussière est plein ou que le filtre HEPA est bouché, il faut le nettoyer et le remplacer si nécessaire. Le rouleau de la brosse électrique peut s'emmêler avec les cheveux après une longue utilisation. Il doit être nettoyé à temps pour que l'aspirateur fonctionne plus efficacement. Nettoyer le bac à poussière et les filtres 1.Appuyez sur le couvercle inférieur du godet à poussière pour ouvrir le couvercle inférieur du godet à poussière. Fig

2.Jetez la poussière dans la poubelle.Fig

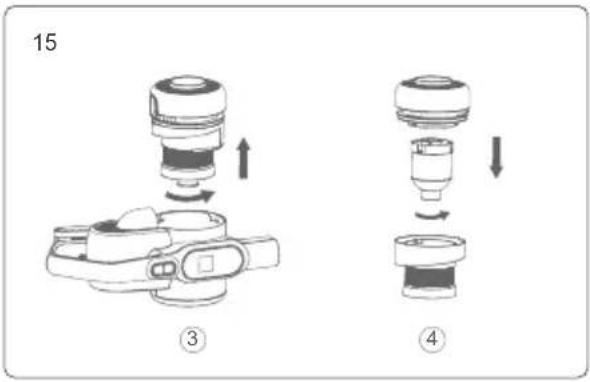

3.Tenez le couvercle du godet à poussière et tournez-le dans le sens inverse des aiguilles d'une montre, retirez l'ensemble cyclone du godet à poussière pour le nettoyer.Fig

4.Tourner le cyclone dans le sens inverse des aiguilles d'une montre, démonter le cyclone pour le nettoyer.Fig

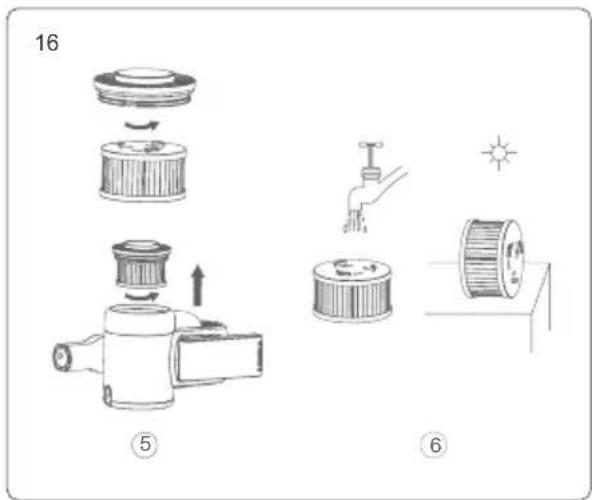

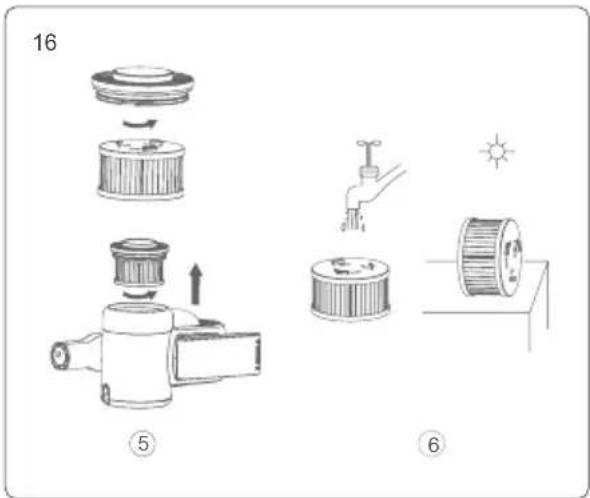

5.Tenez le couvercle HEPA et tournez-le dans le sens inverse des aiguilles d'une montre, retirez l'ensemble HEPA du couvercle supérieur, puis tournez le couvercle HEPA pour retirer le HPEA du couvercle an de le nettoyer.Fig

6.Si le HEPA doit être lavé, tenez le HEPA et tournez-le dans le sens des aiguilles d'une montre, puis retirez-le du couvercle du HEPA pour le laver. Le HEPA doit être complètement sec avant d'être réutilisé.Fig

7. Après le nettoyage, remontez les pièces

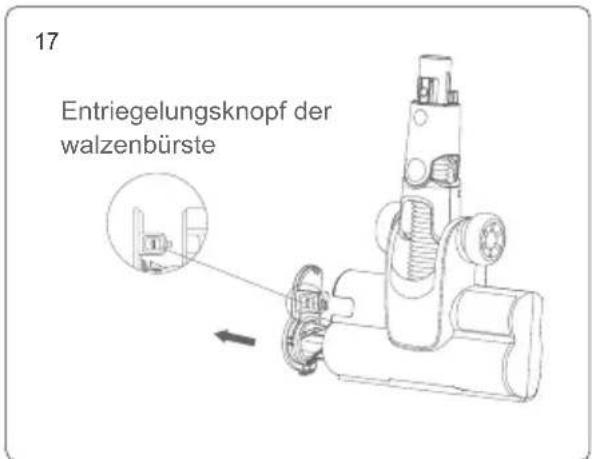

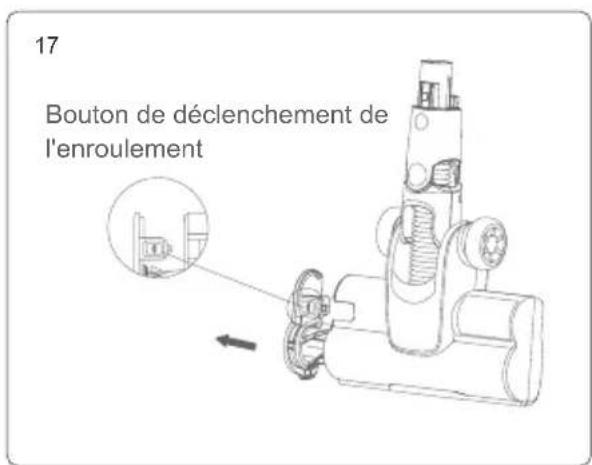

dans l'ordre inverse du démontage. Nettoyage ou remplacement des brosses du rouleau 1.Appuyez sur le bouton de déverrouillage de la brosse, tenez le couvercle de la brosse et tirez la brosse dans le sens de la èche. Retirer le rouleau de la tête de lecture pour le nettoyer ou le remplacer. 2.Après avoir nettoyé ou remplacé la brosse, remontez-la dans l'ordre inverse du démontage. Rangement de l'aspirateur Démontage de la batterie Appuyez sur le bouton de déverrouillage de la batterie, tirez la batterie vers l'arrière et placez- la dans un sac en plastique, puis rangez-la dans un endroit sec. Stockage des produits Lorsque l'aspirateur est resté longtemps inactif, retirez la batterie, emballez l'appareil et rangez- le dans un endroit frais et sec, à l'abri de la lumière directe du soleil ou d'un environnement humide. Bouton de déverrouillage de la batterie

Bouton de déclenchement de l'enroulement

Notes de Sécurité Cet aspirateur est conçu pour un usage domestique. Ne l'utilisez pas à des ns commerciales ou autres. Veuillez lire attentivement ce manuel d'instructions avant de l'utiliser et le conserver correctement pour une utilisation ultérieure. Ne placez pas l'aspirateur à proximité d'un feu ou d'une autre installation à haute température. N'utilisez pas ou ne stockez pas la machine dans des conditions extrêmement mauvaises, par exemple, une température extrême. Il est recommandé de l'utiliser à l'intérieur, à une température comprise entre 5 °C et 40 °C. Stockez la machine dans un endroit sec et évitez la lumière directe du soleil. Chargez complètement la batterie avant la première utilisation ou après un long stockage. Avant d'utiliser l'aspirateur, assurez-vous que le rouleau de brosses est assemblé, sinon cela peut entraîner un blocage du ventilateur du moteur, et donc une panne du moteur. Veuillez ne pas utiliser l'aspirateur pour aspirer du détergent, de l'huile, des scories de verre, des aiguilles, des cendres de cigarettes, de la poussière humide, de l'eau, des allumettes, etc. N'utilisez pas l'aspirateur pour ramasser de petites particules telles que du ciment, de la poudre de plâtre, de la poudre de mur, ou de gros objets tels que des boules de papier, sinon cela entraînera des dysfonctionnements tels qu'un blocage et une panne de moteur. Évitez de bloquer l'entrée d'air ou la brosse, cela pourrait entraîner une panne du moteur. Ne mettez pas votre main ou votre pied dans l'entrée de la tête du plancher pour éviter de vous blesser. Ne versez pas ou n'éclaboussez pas d'eau ou d'autres liquides dans la machine an d'éviter tout court-circuit et de brûler la machine. Si la brosse ne fonctionne pas, vériez si elle n'est pas empêtrée dans des cheveux ou d'autres bres longues et nettoyez-la à temps. En cas de stockage prolongé de la machine, assurez-vous que la batterie est entièrement chargée avant le stockage et chargez la machine au moins tous les trois mois. Débranchez le chargeur pour nettoyer ou réparer la machine. Tenez le chargeur lorsque vous le branchez ou le débranchez, et ne tirez pas sur le cordon de charge. Utilisez un chiffon sec pour nettoyer la machine. Les liquides tels que l'essence, l'alcool ou le diluant pour laque peuvent provoquer des ssures ou une décoloration et ne doivent pas être57 Résolution des problèmes Veuillez vérier les points suivants avant d'envoyer l'appareil à l'agent de réparation désigné. utilisés. Si la machine ne fonctionne pas après avoir été complètement chargée, elle doit être vériée et réparée dans notre bureau désigné, veuillez ne pas démonter la machine par vous-même. La machine mise au rebut contient des piles. Elles doivent être recyclées en toute sécurité. Ne les jetez pas au hasard. Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé ou réparé par le fabricant

repair ou un professionnel. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et s'ils comprennent les risques encourus. L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni. Trouble Causes possibles Solutions Le moteur ne fonctionne pas La batterie n'est pas alimentée Chargez l'aspirateur Le tube métallique, la tête de plancher, le bloc-piles et l'aspirateur ne sont pas assemblés correctement Vériez que les accessoires sont correctement assemblés à l'aspirateur Gouttes d'aspiration Tasse à poussière pleine Nettoyez le godet à poussière Filtre bloqué Nettoyez ou remplacez le ltre Passage d'air de la tête de plancher bloqué Nettoyez le passage d'air de la tête de plancher Temps de travail court après la charge La machine n'est pas complètement chargée Suivez le manuel d'instructions pour charger complètement le bloc-piles Batterie vieillissante Des batteries neuves peuvent être achetées auprès d'un distributeur local Les cercles du contenu de la poussière sur l'écran LCD sont toujours rouges. Capteur couvert de poussière Nettoyez la poussière sur le capteur de poussière qui se trouve dans l'entrée d'aspiration de l'aspirateur à main58 Avertissement

Lorsque le chemin d'air ou le ltre HEPA est bouché ou que le godet à poussière est plein, il y aura une icône de rappel de nettoyage HEPA sur l'écran LED. Si la machine fonctionne en mode Max, elle passera automatiquement en mode Eco jusqu'à ce que le blocage soit nettoyé. 2.Lorsque la brosse est emmêlée par des corps étrangers, continuer à utiliser le produit activera la protection contre le blocage de la brosse. L'écran LED afchera F0 et le produit cessera de fonctionner jusqu'à ce que la brosse soit nettoyée. 3.Si le voyant de niveau de poussière sur l'écran est toujours rouge, le capteur de poussière peut être couvert de poussière, alors veuillez nettoyer la poussière sur le capteur de poussière qui est situé dans l'entrée d'aspiration de l'aspirateur à main 4.Lorsqu'il y a un défaut dans les composants électriques, qui nécessite un service après- vente professionnel pour l'instruction ou la réparation, l'écran LCD afche un avertissement de défaut avec un code d'erreur de F1 à F8. Veuillez contacter le service après- vente de l'agent local et fournir le code d'erreur.

2pcs Capteur de poussière

Eco min59 Spécications techniques N° du modèle H11 Pro Tension nominale 28.8V Puissance nominale 700W Tension d'entrée de l'adaptateur 100-240V ~ 50/60 Hz 0.8A Tension de sortie de l'adaptateur 34.2V 0.6A Tête de sol électrique N° de modèle EB117E Puissance nominale de la tête de plancher électrique 50W Capacité du pack batterie 3000mAh Capacité de la batterie 4-5h Les défauts de F0 à F9 sont les suivants: Attention : Si d'autres pannes se produisent, qui nécessitent des outils professionnels, afin d'éviter tout danger, la machine doit être réparée ou remplacée par le fabricant, d'autres bureaux de maintenance ou des professionnels de bureaux similaires. Code Defect Solutions

Rouleaux de brosse enchevêtrés dans des corps étrangers et bloqués Nettoyer la brosse du rouleau pour éliminer les corps étrangers

La bande de nickel du bloc- piles est cassée Remplacez ou réparer le bloc-piles F2 Défaut du chargeur Remplacez le chargeur F3 Court-circuit du moteur à vide Remplacez le moteur d'aspiration

Défaut des éléments du bloc- piles Remplacez ou réparez le bloc-piles

2ème protection contre les surintensités pour le moteur d'aspiration Remplacer le moteur d'aspiration

1ère protection contre les surintensités pour le moteur d'aspiration Remplacer le moteur d'aspiration

Défaut du PCB ou l du PCB desserré Remplacez le PCB ou le l du PCB

Anomalie NTC dans le bloc- piles Éteignez et attendez que le bloc- piles refroidisse avant de le rallumer. Si ce code d'erreur est toujours afché, remplacez le bloc-piles.

Court-circuit du moteur de la brosse Remplacer la tête du plancher60 Mise au rebut La machine, les accessoires et l'emballage doivent être triés pour un recyclage respectueux de l'environnement.Ne pas jeter la machine dans les ordures ménagères ! Fabricant Kingclean Electric Co., Ltd Adresse No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009, China Informations sur le fabricant Schéma du circuit Assemblage du PCBPCB de pile au lithiumAssemblage de l'écran d'afchagePCB de transmetteur infrarougeAssemblage du PCB de l'écranMoteur à vide Moteur de la tête du plancherPCB de réception infrarougebatterie au lithiumChargeur

M61 Uniquement pour les pays de la CE : Conformément à la directive européenne 2012/19/UE, les machines qui ne sont plus utilisables, et conformément à la directive européenne 2006/66/CE, le bloc de piles/batteries défectueux ou usagé, doivent être collectés séparément et éliminés de manière écologique. Bloc de piles/batteries: Les batteries intégrées ne peuvent être retirées pour être éliminées que par du personnel qualié. L'ouverture de la coque du boîtier peut endommager ou détruire la machine. Ne pas jeter les blocs de batteries/piles dans les ordures ménagères, le feu ou l'eau. Le bloc de piles/batteries doit, si possible, être déchargé, collecté, recyclé ou éliminé d'une manière respectueuse de l'environnement. Sous réserve de modications sans préavis. s. Informations sur la garantie Ce produit est couvert par une garantie de deux ans à compter de la date d'achat. Elle ne couvre pas l'usure normale, l'utilisation commerciale, les modications apportées à l'équipement après l'achat, les activités de nettoyage, la mauvaise utilisation, les dommages causés par l'acheteur ou par des tiers, les dommages imputables à l'environnement extérieur.62 Denominazione parti aspirapolvere 1.Pulsante rilascio batteria 3.Pulsante MODE 5.Pulsante rilascio contenitore polvere 7.Pulsante rilascio spazzola 9.Supporto di stoccaggio 11.Connettore 13.Bocchetta fessure 2in1 15.Spazzola motorizzata materasso 17.Tubo essibile elastico 2.Pulsante On/Off 4.Schermo LED 6.Pulsante rilascio tubo 8.Pulsante rilascio snodo 10.Alimentatore 12.Bocchetta imbottiti 2in1 14.Spazzola morbida 16.Spazzola per tappeti

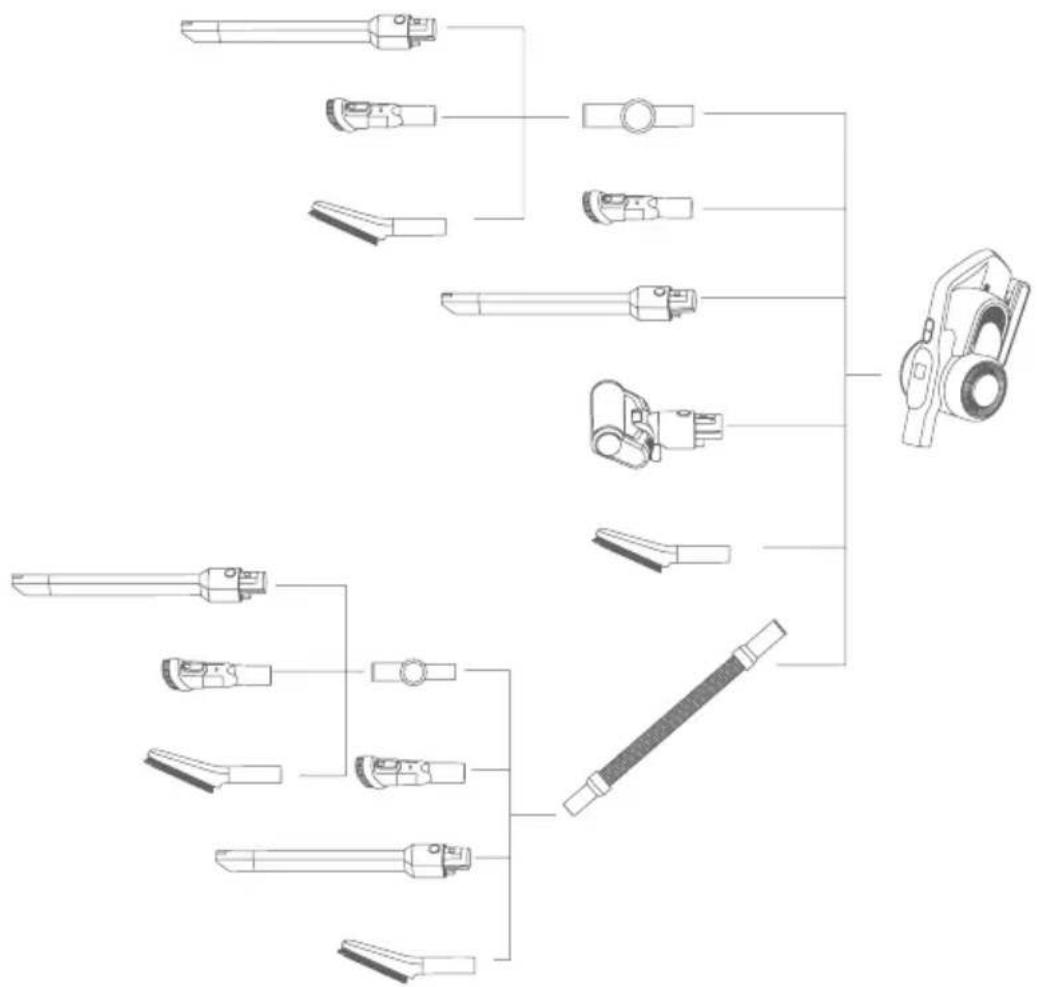

Liste des connexions des accessoires
