BEDIENUNGSANLEITUNG WB63 JIMMY

1. Bevor Sie das Produkt verwenden, lesen Sie bitte diese Anleitung sorgfältig durch und bewahren Sie sie für zukünftige Referenz auf.
2. In der Gebrauchsanweisung kann es kleine Unterschiede zwischen Produktdesign- und Spezifikationsdaten und physischen Objekten geben. Bitte beziehen Sie sich auf das physische Objekt.
3. Dieses Produkt ist ein Elektrogerät. Lassen Sie das Produkt nicht ohne Aufsicht alleine laufen.
4. Bitte schalten Sie den Netzschalter aus und ziehen Sie den Netzstecker, wenn das Gerät inaktiv sein soll. Ziehen Sie das Netzkabel bei einem Stromschlag nicht mit nassen Händen heraus.
   05.Schalten Sie den Strom aus, wenn die Maschine gereinigt, repariert oder nicht benutzt wird.
5. Lassen Sie das Netzkabel nicht durch scharfe Gegenstände passieren und vermeiden Sie es, mit Kabel um die Maschine zu bewegen, um das Kabel nicht zu beschädigen.
6. Bitte verwenden Sie das Produkt nicht zum Einatmen heißer Gegenstände wie Kohlenstoff, Zigarettenstummel, scharfe Gegenstände wie Glasscherben, korrosive Flüssigkeiten, Benzin, Alkohol und andere brennbare und explosive Gegenstände, sonst kann das Produkt beschädigt werden oder Feuer verursachen, was zu Personenschäden und anderen Unfällen führen kann.
7. Bitte verwenden Sie diese Maschine nicht, Wasser oder nassen Staub aufzunehmen und zu vermeiden, nass zu werden, Wasseraufnahme oder in nassen Situationen (wie Badezimmer, Waschküchen usw.), um Ausfälle zu vermeiden.
8. Vermeiden Sie Produkte in der Nähe von Heizgeräten oder Exposition, um Feuer zu vermeiden.
9. Lassen Sie Kinder nicht mit Produkten spielen oder bedienen, um Unfälle zu vermeiden.
10. Vermeiden Sie das Produkt lange laufen zu lassen, wenn der Saugeinlass blockiert ist, um Schäden zu vermeiden.
11. Das Produkt ist mit UV Licht ausgestattet. Sehen Sie den Boden der Maschine nicht, wenn der Strom eingeschaltet ist, um zu verhindern, dass UV-Strahlen dem menschlichen Körper Schaden zufügen.
12. Bitte lassen Sie keine ultraviolettstralung auf Pflanzen scheinen, um Pflanzen nicht zu beschädigen. Bitte konzentrieren Sie ultraviolettstralung nicht an einem Ort für den Dauereinsatz, was zu Schäden am Reinigungsobjekt führen kann.
13. Bitte setzen Sie sich nicht auf dieses Produkt, um eine Beschädigung der Maschine zu vermeiden.
14. Entfernen Sie die Bürstenbaugruppe nicht, während die Maschine unter Spannung steht oder läuft, um Schäden zu vermeiden.
15. Dieses Produkt darf NUR zur Reinigung von Textilien wie Matratzen, Decken, Kissen, Sofas usw. verwendet werden.
16. Bitte verwenden Sie dieses Produkt nicht für Seidenstoff.
17. Wenn die Stromleitung beschädigt ist, wenden Sie sich an den Hersteller und andere Sicherheitsexperten.

Produktinstallation

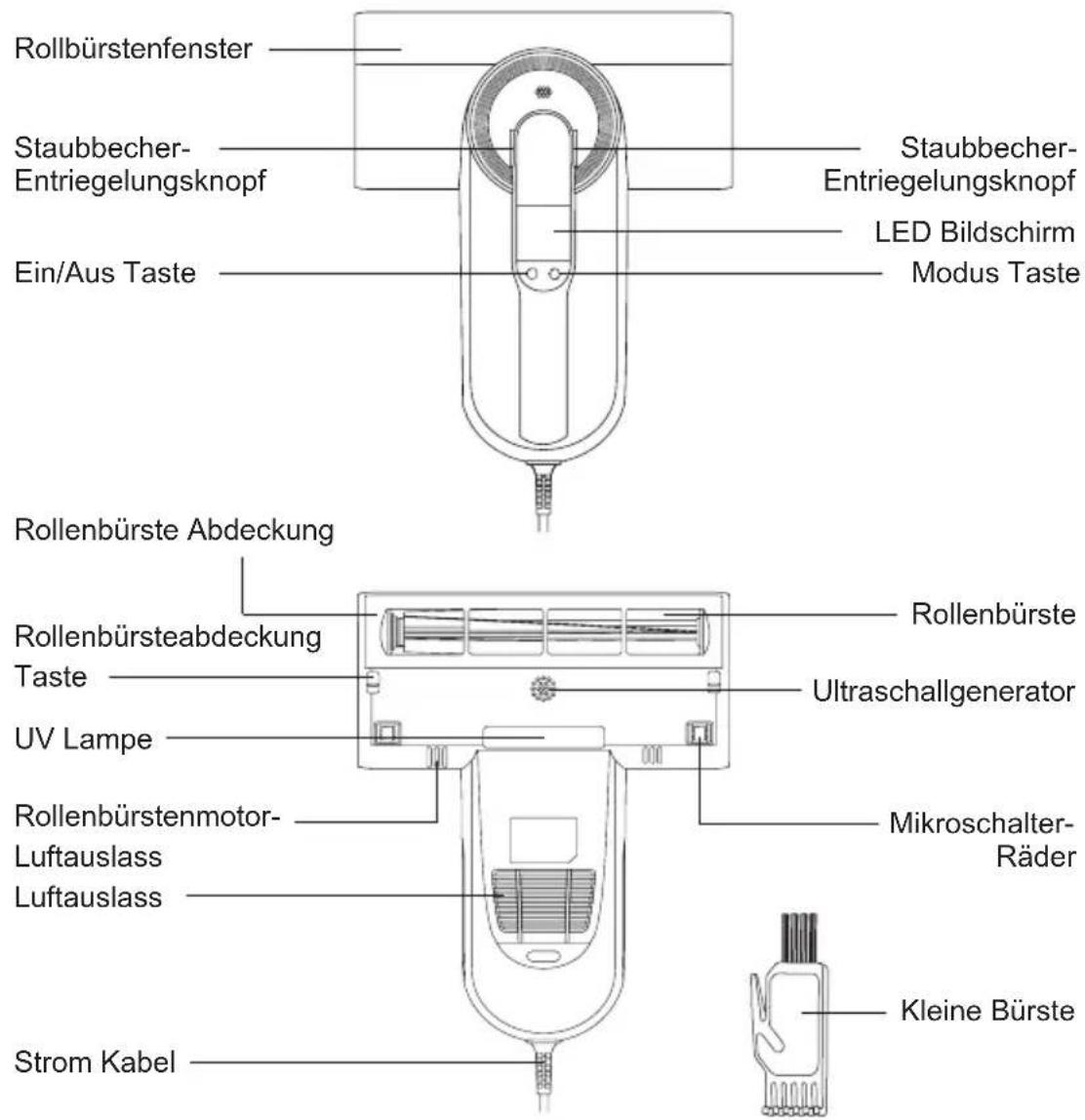

Teilname

Rollbürstenfenster Staubbecher- Entriegelungsknopf Ein/Aus Taste Staubbecher- Entriegelungsknopf LED Bildschirm Modus Taste Rollenbürste Abdeckung Rollenbürsteabdeckung Taste UV Lampe Rollenbürstenmotor- Luftauslass Luftauslass Strom Kabel Rollenbürste Ultraschallgenerator Mikroschalter- Räder Kleine Bürste

Packliste

Teile Name	Milbenentfernung-sstaubsauger	MIF Filter	Reinigung-sbürste	Bedienung-sanleitung
Menge 1 1	1 1

Produkt Anwendungen

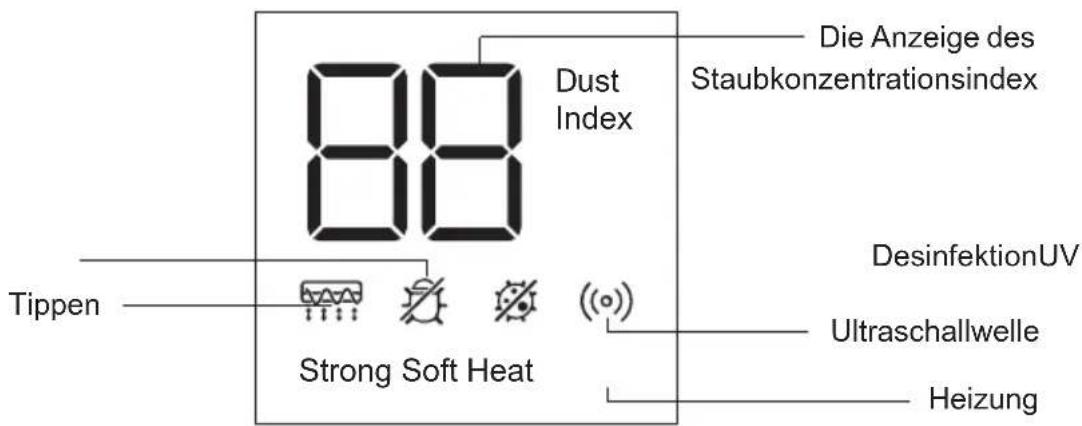

Funktion Beschreibung

88 Dust Index Die Anzeige des Staubkonzentrationsindex Tippen Strong Soft Heat DesinfektionUV Ultraschallwelle Heizung

1. Die Anzeige des Staubkonzentrationsindex (Anzeigebereich 0-99): Wenn die Reinigungsfläche weniger Staub hat, zeigt der Staubindex einen Wert von 0 bis 30 an. Wenn die
   Reinigungsfläche mittleren Staub aufweist, zeigt der Staubindex einen Wert von 31 bis 60 n. Wenn die Reinigungsoberfläche viel Staub hat, zeigt der Staubindex einen Wert von 61 bis 99 an. Der Staubindexwert variiert je nach Staubmenge, und je höher die Staubkonzentration, desto höher der Staubindex.
2. Die Anzeige für Tippen, UV, Desinfektion, Ultraschallwelle und Heizung bleibt nach dem Einschalten der Maschine leicht eingeschaltet.
3. Nachdem das gesamte Gerät angeschlossen ist, drücken Sie die Schaltertaste, das Gerät befindet sich standardmäßig im starken Modus und die starke Anzeige leuchtet auf. Drücken Sie dann die Modustaste, um den Soft-Modus umzuschalten, und die Soft-Anzeige leuchtet auf, die starke Anzeige leuchtet aus. Drücken Sie die Modustaste erneut, um wieder in den starken Modus zu wechseln.
4. Drücken Sie die Schaltertaste im eingeschalteten Zustand, das gesamte Gerät funktioniert nicht mehr und alle Anzeigen leuchten auf.

Hinweis:

1. Wenn der Staub die höchstelinie überschreitet, wird empfohlen den Staubbecher und Filter rechtzeitig zu reinigen.
2. Aus Sicherheitsgründen funktioniert das UV-Licht nur, wenn zwei Mikroschalter gleichzeitig gedrückt werden. Andernfalls schaltet sich das UV-Licht automatisch aus.
3. Das Produkt ist mit UV-Licht ausgestattet. Betrachten Sie nicht den Boden der Maschine und leuchten Sie nicht auf Pflanzen, wenn der Strom eingeschaltet ist, um zu verhindern, dass UV-Strahlen dem menschlichen Körper oder anderen Gegenständen Schaden zufügen.

Reinigung und

Hinweise :

1. MIF wird bei Staubsaugerverkäufern JIMMY verkauft;
2. Es wird empfohlen, den Staubbecher rechtzeitig nach jedem Gebrauch zu reinigen; wenn zu viel Staubansammlung in der Seapa blockiert ist, muss er gereinigt werden, und er kann bei Bedarf ersetzt werden;

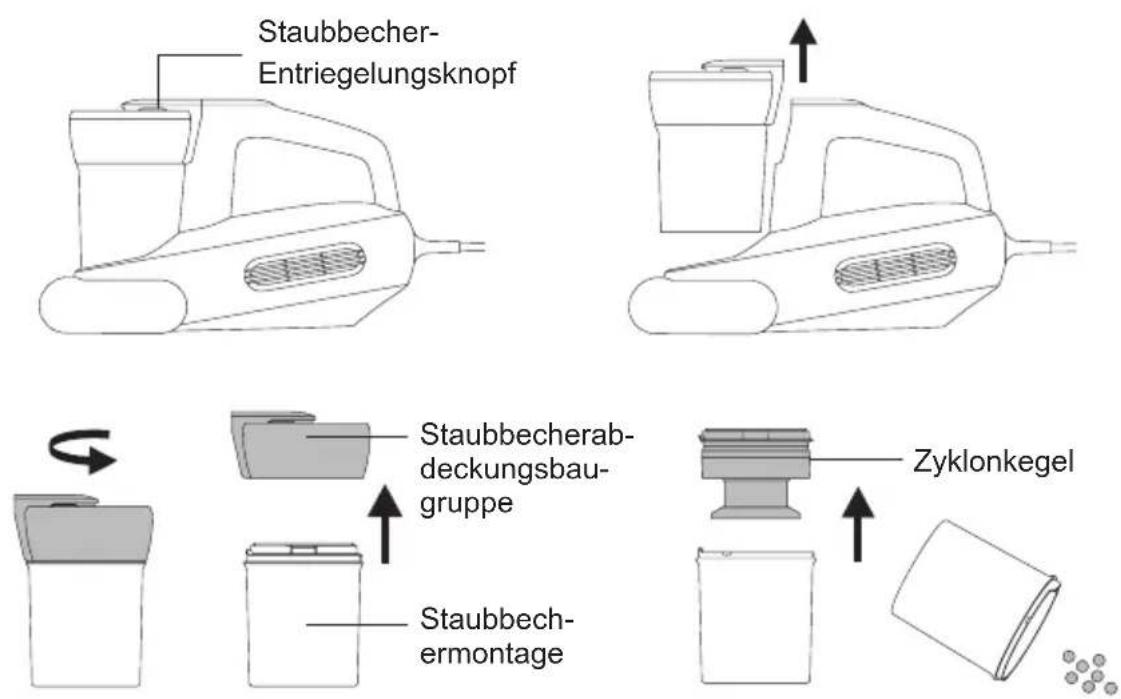

Staubbecher Reinigung

1. Die Stromversorgung der Maschine ausschalten, richten Sie die Maschine auf und den Staubbecher-Entriegelungsknopf drücken, nehmen Sie den Griff mit der Hand um den Staubbecher anzuheben.
2. Halten Sie den Staubsammelbehälter und die Staubsammelbehälter-Abdeckungsbaugruppe mit beiden Händen fest, drehen Sie dann die Staubsammelbehälter-Baugruppe im Uhrzeigersinn, heben Sie die Staubsammelbehälter-Abdeckungsbaugruppe an und nehmen Sie den Zyklonkegel heraus, um den Staub auszuschütten.

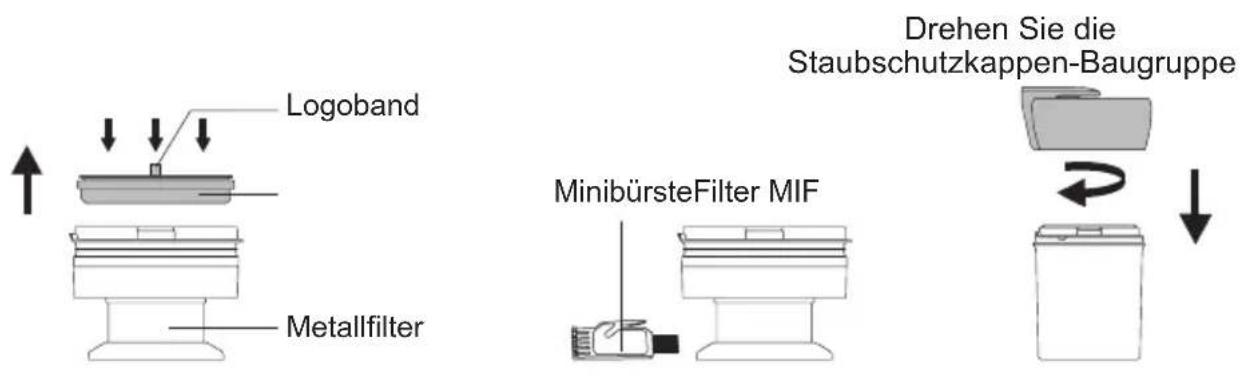

Reinigung von MIF-Filterwatte und Zyklonkegel

1. Halten Sie die Zyklonkonus-Einheit des Staubbehälters mit einer Hand fest und drücken Sie mit der anderen Hand die Markierung "UP" am Filter zusammen, nehmen Sie den MIF-Filter heraus und klopfen Sie ihn in Pfeilrichtung nach unten, um Staub zu entfernen. Denken Sie daran, nicht zurückzuschlagen, damit kein Staub austritt. Verwenden Sie die mitgelieferte spezielle Reinigungsbürste, um Staub und andere Ablagerungen vom Metallfilter und den Kunststoffteilen zu entfernen.

Setzen Sie nach dem Reinigen der Staubsammelbecherbaugruppe, der MIF-Filterwatte und der Zyklonkonusbaugruppe die Zyklonkonusbaugruppe in den Staubsammelbecher ein und drehen Sie dann die Staubsammelbecher-Abdeckungsbaugruppe in den Staubsammelbecher. Wenn es sich dreht, wird es montiert, nachdem ein "Klick"-Geräusch zu hören ist.

Logoband Metallfilter Drehen Sie die Staubschutzkappen-Baugruppe MinibürsteFilter MIF

Hinweis:

1. Verpassen Sie nicht den Filter MIF!
2. Wenn sich zu viel Staub im Staubbecher ansammelt, können Sie Wasser oder neutrales Reagenz verwenden, um den Staubbecher und die Filterkomponenten zu reinigen und mit einem trockenen Tuch abzuwischen. Beachten Sie, dass MIF-Filterbaumwolle nicht so viel wie möglich mit Wasser gereinigt werden sollte. Sie können leicht schlagen um Staub und Schmutz zu reinigen.

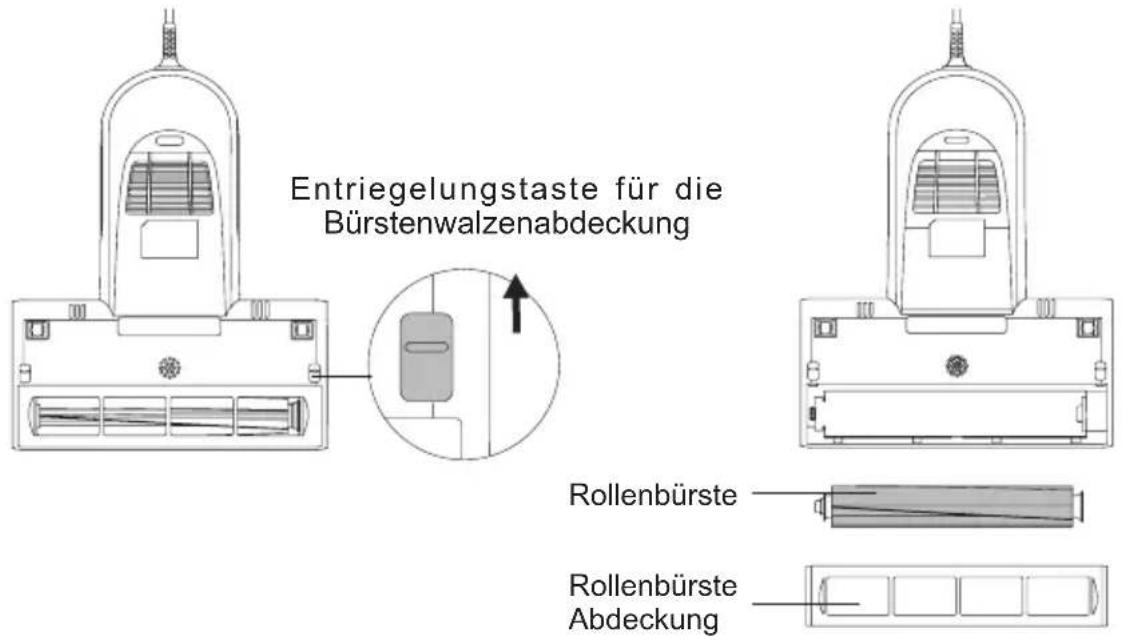

Rollenbürste Reinigung und Installation

1. Schalten Sie die Maschine aus und ziehen Sie den Netzstecker, schieben und drücken Sie den Schiebeknopf der Bürstenabdeckung von Hand, um ihn vom geschlossenen Zustand in den geöffneten Zustand zu bringen, dann drehen Sie die Bürstenabdeckung und ziehen Sie die Walze heraus Bürstenanordnung, d. h. kann gereinigt werden.

Entriegelungstaste für die Bürstenwalzenabdeckung Rollenbürste Rollenbürste Abdeckung

1. Installieren Sie nach dem Reinigen der Bürstenrolle die Bürstenrolleneinheit und die Bürstenabdeckung nacheinander in das Gehäuse und verriegeln Sie den Bürstenrollenschieber.

Hinweise: Bei der Reinigung der Rollenbürste ist es wichtig sicherzustellen, dass die Stromversorgung getrennt wird, um zu vermeiden, dass die Rollenbürste versehentlich beginnt und menschliche Schäden verursacht.

Tägliche Wartung und Lagerung

1. Es wird empfohlen, den Staubbecher und die MIF-Filterwatte nach jedem Gebrauch für den nächsten Gebrauch zu reinigen. Wenn der Staubbecher während des Gebrauchs voller Staub ist, wird empfohlen, ihn sofort zu reinigen, da sonst der Gebrauchseffekt beeinträchtigt wird.

2. Nachdem die kumulative Nutzungszeit des MIF-Filters 30h-50h erreicht hat (je nach Verwendung des MIF-Filters), wird empfohlen, den MIF-Filter an der dafür vorgesehenen Stelle zu kaufen und zu ersetzen, um die Leistung des Geräts nicht zu beeinträchtigen.

3. Jedes Papier, Bleiglas, Kunststoff wirkt sich stark auf die Wirkung von UV-Licht aus. Staub oder Flecken auf der UV-Lichtabdeckung beeinflussen die Wirkung von UV-Licht. Bitte wischen und reinigen Sie die UV-Lichtabdeckung regelmäßig, um besser zu verwenden.

4.Berühren Sie die Abdeckung der UV-Lampe nicht mit dem Finger, da der Fleck das Eindringen von ultraviolettem Licht beeinflusst.

5.Wenn Sie die Maschine schon lange nicht mehr benutzt haben, bewahren Sie die Maschine bitte an einem kühlen und trockenen Ort auf und niemals in einer direkten Sonneneinstrahlung oder feuchten Umgebung.

Fehlersuche

Bitte überprüfen Sie die folgenden Punkte, bevor Sie die Reparaturabteilung beauftragen.

Hinweise:
Wenn es einen anderen Fehler gibt, sind Spezialwerkzeuge erforderlich, müssen sie von Fachleuten des Herstellers seiner Wartungsabteilung oder einer ähnlichen Abteilung repariert werden.

Fehler Mögliche Gründen Lösungen
Maschine startet nicht	Stecker ist nicht eingesteckt	Kontrollieren Sie bitte ob der Stecker fest ist
	Steckdose hat keine Stromversorgung	Check the socket
	Ein/Aus Schalter ist nicht gedrückt	Ein/Aus Schalter drücken
Weniger Saugerkraft	Einlass ist blockiert Einlass reinigen
	MIF ist blockiert Staubbecher und MIF reinigen
	Zyklon ist blockiert Zyklon reinigen
UV Lampe funktioniert nicht	Mikro-Hexe beschädigt	Kontaktieren Sie den Kundendienst, um Mikroschalter zu ersetzen
	Maschinenneigung und Mikroschalter links Reinigungsfläche oder Mikroschalterräder verklemmt verhindern das Auslösen der UV-Lampen	Kontaktieren Sie den Kundendienst, um Mikro-Schalträder zu ersetzen
	UV Lampe ist kaputt	Kundendienst kontaktieren und UV Lampe zu wechseln
Maschine funktionert plötzlich nicht mehr	Staubbecher ist voll	aufhören zu benutzen und Einlass reinigen, nach 2 Stunden dann wieder benutzen.
	Maschine Einlass ist blockiert
	MIF ist blockiert
Rollenbürste funktioniert plötzlich nicht mehr	Belt ist umwickelt	Rollenbürste ausnehmen und wieder installieren nach der Reinigung
	Belt ist locker oder gebrochen	Kundendienst kontaktieren und Belt wechseln

Produktspezifikationen

Technische Parameter

Modell Nr WB63
Nennspannung 220-240V~
Nennfrequenz 50-60Hz
Nennleistung 600W

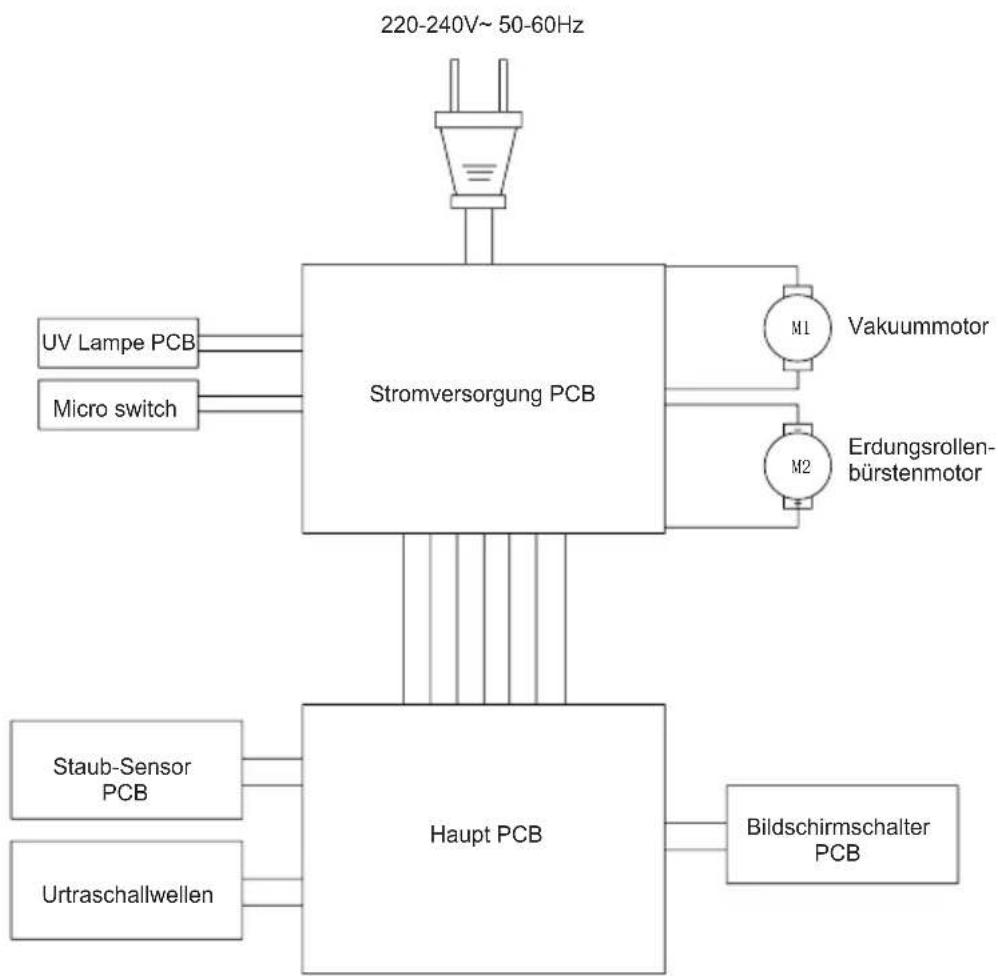

Schaltplan

Info des Herstellers

Hersteller	Kingclean Elektro GmbH
Anschrift	Xiangyang-Straße 1, Suzhou-Neustadtteil, Jiangsu-Provinz, VR China, 215009

CE

Entsorgung

Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.

Werfen Sie die Maschine nicht in den Hausmüll!

Nur für die europäischen Länder:

Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr verwendbar sind, die defekten oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie 2006/66/EG müssen getrennt auf umweltgerechte Weise gesammelt und entsorgt werden.

Ohne Vorankündigung können die Regeln geändert werden.

Garantie

Für dieses Produkt gilt eine einjährige Garantie ab Kaufdatum.

Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung, vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung zurückzuführen sind.
