BX5 Pro - Staubsauger JIMMY - Kostenlose Bedienungsanleitung

Produkttyp	Milbensauger
Marke	JIMMY
Modell	BX5 Pro
Nennleistung	500 W
Nennspannung	220-240 V~
Nennfrequenz	50-60 Hz
UV-C-Technologie	Ja, mit Sicherheits-Mikroschaltern
Ultraschallgenerator	Ja
Filtertyp	MIF-Filter (waschbar und wiederverwendbar)
Fassungsvermögen des Staubbehälters	ca. 0,5 L
Länge des Netzkabels	ca. 5 m (Schätzung)
Nettogewicht	ca. 2,5 kg (Schätzung)
Abmessungen (L × B × H)	ca. 300 × 250 × 200 mm (Schätzung)
Lieferumfang	Minibürste, Benutzerhandbuch
Empfohlene Verwendung	Textilien: Matratzen, Decken, Kissen, Sofas
Garantie	1 Jahr
Pflege und Reinigung	Regelmäßige Reinigung des Behälters, MIF-Filters und der Bürste; Waschen mit Wasser möglich
Sicherheit	Nicht auf Wasser oder entzündlichen Substanzen verwenden; automatische UV-Abschaltung bei übermäßiger Neigung
Ersatzteile verfügbar	MIF-Filter, Bürstenwalze

Häufig gestellte Fragen - BX5 Pro JIMMY

Wie benutze ich den JIMMY BX5 Pro Sauger?

Schließen Sie das Gerät an, drücken Sie die Taste Ein/Aus, um im Hochmodus zu starten. Mit der Modustaste können Sie in den Niedrigmodus wechseln. Drücken Sie erneut Ein/Aus, um auszuschalten.

Wie reinige ich den Staubbehälter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drücken Sie die Entriegelungstaste und heben Sie den Behälter an. Trennen Sie den Deckel vom Behälter, indem Sie ihn im Uhrzeigersinn drehen, und leeren Sie den Staub. Bei Bedarf mit Wasser reinigen und vor dem Zusammenbau vollständig trocknen.

Wie reinige ich den MIF-Filter?

Entfernen Sie den Filter, indem Sie das UP-Logo zusammendrücken und ziehen. Klopfen Sie vorsichtig, um den Staub zu entfernen. Vermeiden Sie zu häufiges Waschen; falls nötig, mit Wasser waschen und vollständig trocknen. Ersetzen Sie den Filter nach 30 bis 50 Betriebsstunden.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie, ob die Saugöffnung verstopft ist, und reinigen Sie sie. Kontrollieren Sie auch den MIF-Filter und den Zyklon; reinigen Sie sie, wenn sie blockiert sind.

Wie reinige ich die Bürstenwalze?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Schieben Sie den Riegel der Bürstenabdeckung in die geöffnete Position, nehmen Sie die Abdeckung ab und entnehmen Sie die Walze. Reinigen Sie sie mit der mitgelieferten Minibürste, setzen Sie sie wieder ein und verriegeln Sie den Riegel.

Warum schaltet sich das UV-Licht aus?

Das UV-Licht schaltet sich automatisch aus, wenn die Maschine um mehr als 30 Grad geneigt ist oder wenn nicht beide Mikroschalter gedrückt sind. Stellen Sie sicher, dass das Gerät flach auf der zu reinigenden Oberfläche aufliegt.

Kann der Sauger auf nassen Oberflächen verwendet werden?

Nein, dieses Gerät ist ausschließlich für die Trockenreinigung ausgelegt. Saugen Sie niemals Wasser oder feuchten Staub und verwenden Sie es nicht in feuchten Umgebungen (Badezimmer usw.), um Schäden zu vermeiden.

Welches Zubehör ist enthalten?

Der Sauger wird mit einer Minibürste zur Reinigung von Filter und Bürste sowie einem Benutzerhandbuch geliefert.

Wie lagere ich das Gerät?

Lagern Sie das Gerät an einem kühlen und trockenen Ort, geschützt vor direkter Sonneneinstrahlung und Feuchtigkeit. Ziehen Sie den Netzstecker und wickeln Sie das Kabel ordnungsgemäß auf.

Was tun bei einem Ausfall der UV-Lampe?

Überprüfen Sie zunächst die Neigung der Maschine (darf 30° nicht überschreiten). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst, um die UV-Lampe oder den Mikroschalter auszutauschen.

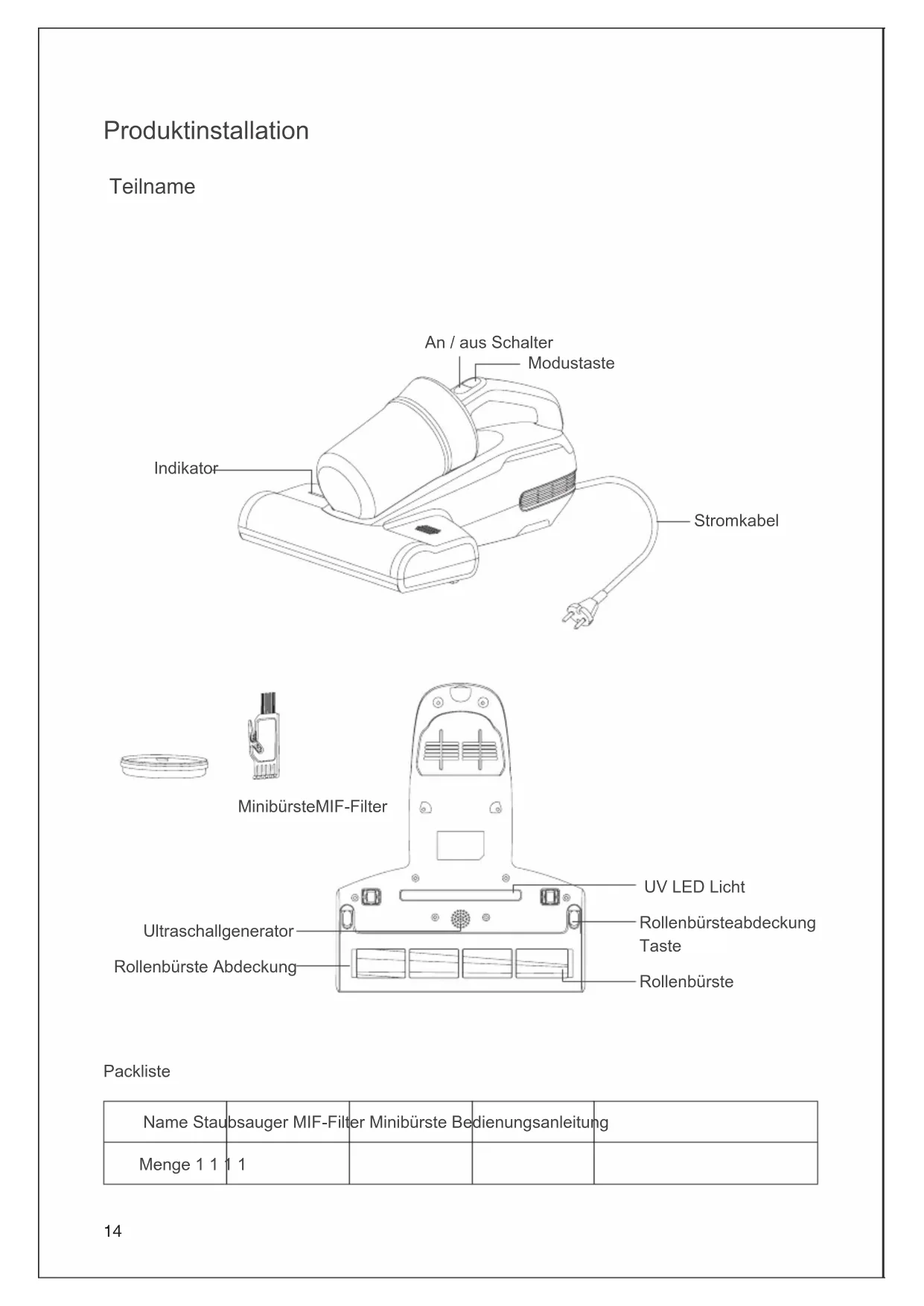

BEDIENUNGSANLEITUNG BX5 Pro JIMMY

Name Staubsauger MIF-Filter Minibürste Bedienungsanleitung
Menge 1 1 1 1

Produktnutzen

Funktion Beschreibung

Stecken Sie den Stecker in die Steckdose, drücken Sie die Ein- / Aus-Taste, das Gerät befindet sich im starken Modus und die Anzeige leuchtet auf. Drücken Sie die Modustaste, um den Low-Modus zu ändern. Die Low-Anzeige leuchtet auf. Drücken Sie die Start / Stopp-Taste erneut, die Maschine funktioniert nicht mehr.

Hinweis:

1. Wenn der Staub die höchstelinie überschreitet, wird empfohlen den Staubbecher und Filter rechtzeitig zu reinigen.
2. Aus Sicherheitsgründen funktioniert das UV-Licht nur, wenn zwei Mikroschalter gleichzeitig gedrückt werden. Andernfalls schaltet sich das UV-Licht automatisch aus.
3. Das Produkt ist mit UV-Licht ausgestattet. Betrachten Sie nicht den Boden der Maschine und leuchten Sie nicht auf Pflanzen, wenn der Strom eingeschaltet ist, um zu verhindern, dass UV-Strahlen dem menschlichen Körper oder anderen Gegenständen Schaden zufügen.

Reinigung und

Hinweise:

1. MIF wird bei Staubsaugerverkäufern JIMMY verkauft;
2. Es wird empfohlen, den Staubbecher rechtzeitig nach jedem Gebrauch zu reinigen; wenn zu viel Staubansammlung in der Seapa blockiert ist, muss er gereinigt werden, und er kann bei Bedarf ersetzt werden.

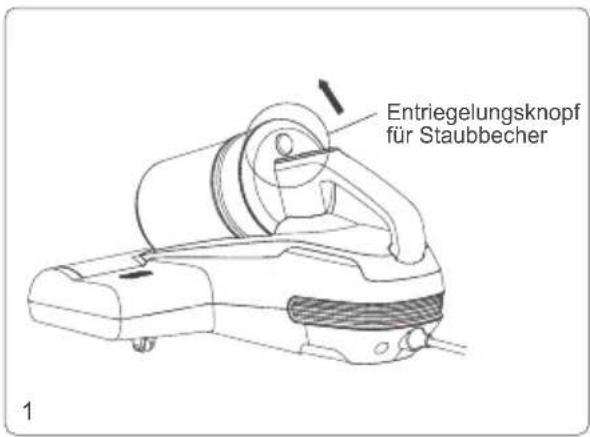

Staubbecher Reinigung

1. Die Stromversorgung der Maschine ausschalten, drehen Sie den Staubbecher gemäß den Anweisungen, richten Sie den Staubbecher am Mülleimer aus und den Entriegelungsknopf der unteren Abdeckung drücken, öffnen Sie die untere Abdeckung und gießen Sie den Müll aus. (Abbildung 1)

2. Halten Sie den Staubsammelbehälter und die Staubsammelbehälter-Abdeckungsbaugruppe mit beiden Händen fest, drehen Sie dann die Staubsammelbehälter-Baugruppe im Uhrzeigersinn (Abbildung 2), heben Sie die Staubsammelbehälter-Abdeckungsbaugruppe an und nehmen Sie den Zyklonkegel heraus, um den Staub auszuschütten.(Abbildung 3)

Entriegelungsknopf für Staubbecher

Staubbecherabdeckung Staubbecher 2

Zyklon 3

Logoband Filter MIF 4 5

Tippen sie nach unten Filter

Metallfilter Minibürste 6

Rotierende Staubbecherabdeckungsbaugruppe 7

Reinigung von MIF-Filterwatte und Zyklonkegel

Halten Sie die Zyklonkonus-Einheit des Staubbehälters mit einer Hand fest und drücken Sie mit der anderen Hand die Markierung "UP"

8 9

Mitnahme Rollenbürste Rollenbürste Abdeckung

am Filter zusammen, nehmen Sie den MIF-Filter heraus (Abbildung 4) und klopfen Sie ihn in Pfeilrichtung nach unten, um Staub zu entfernen. Denken Sie daran, nicht zurückzuschlagen, damit kein Staub austritt. (Abbildung 5)

Verwenden Sie die mitgelieferte spezielle Reinigungsbürste, um Staub und andere Ablagerungen vom Metallfilter und den Kunststoffteilen zu entfernen. (Abbildung 6)

Setzen Sie nach dem Reinigen der Staubsammelbecherbaugruppe, der MIF-Filterwatte und der Zyklonkonusbaugruppe die Zyklonkonusbaugruppe in den Staubsammelbecher ein und drehen Sie dann die Staubsammelbecher-Abdeckungsbaugruppe in den Staubsammelbecher. Wenn es sich dreht, wird es montiert, nachdem ein "Klick"-Geräusch zu hören ist. (Abbildung 7)

Hinweis:

1. Verpassen Sie nicht den Filter MIF!
2. Wenn sich zu viel Staub im Staubbecher ansammelt, können Sie Wasser oder neutrales Reagenz verwenden, um den Staubbecher und die Filterkomponenten zu reinigen und mit einem trockenen Tuch abzuwischen. Beachten Sie, dass MIF-Filterbaumwolle nicht so viel wie möglich mit Wasser gereinigt werden sollte. Sie können leicht schlagen um Staub und Schmutz zu reinigen.

Rollenbürste Reinigung und Installation

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker, schieben und drücken Sie den Schiebeknopf der Bürstenabdeckung von Hand, um ihn vom geschlossenen Zustand in den geöffneten Zustand zu bringen (Abbildung 8), dann drehen Sie die Bürstenabdeckung und ziehen Sie die Walze heraus Bürstenanordnung (Abbildung 9), d. h. kann gereinigt werden.

Installieren Sie nach dem Reinigen der Bürstenrolle die Bürstenrolleneinheit und die Bürstenabdeckung nacheinander in das Gehäuse (Abbildung 10) und verriegeln Sie den Bürstenrollenschieber.

Hinweise: Bei der Reinigung der Rollenbürste ist es wichtig sicherzustellen, dass die Stromversorgung getrennt wird, um zu vermeiden, dass die Rollenbürste versehentlich beginnt und menschliche Schäden verursacht.

Tägliche Wartung und Lagerung

Es wird empfohlen, den Staubbecher und die MIF-Filterwatte nach jedem Gebrauch für den nächsten Gebrauch zu reinigen. Wenn der Staubbecher während des Gebrauchs voller Staub ist, wird empfohlen, ihn sofort zu reinigen, da sonst der Gebrauchseffekt beeinträchtigt wird;

Nachdem die kumulative Nutzungszeit des MIF-Filters 30h-50h erreicht hat (je nach Verwendung des MIF-Filters), wird empfohlen, den MIF-Filter an der dafür vorgesehenen Stelle zu kaufen und zu ersetzen, um die Leistung des Geräts nicht zu beeinträchtigen.

Jedes Papier, Bleiglas, Kunststoff wirkt sich stark auf die Wirkung von UV-Licht aus. Staub oder Flecken auf der UV-Lichtabdeckung beeinflussen die Wirkung von UV-Licht. Bitte wischen und reinigen Sie die UV-Lichtabdeckung regelmäßig, um besser zu verwenden.

Berühren Sie die Abdeckung der UV-Lampe nicht mit dem Finger, da der Fleck das Eindringen von ultraviolettem Licht beeinflusst.

Wenn Sie die Maschine schon lange nicht mehr benutzt haben, bewahren Sie die Maschine bitte an einem kühlen und trockenen Ort auf und niemals in einer direkten Sonneneinstrahlung oder feuchten Umgebung.

Wichtige Hinweise

1. Bevor Sie das Produkt verwenden, lesen Sie bitte diese Anleitung sorgfältig durch und bewahren Sie sie für zukünftige Referenz auf.
2. In der Gebrauchsanweisung kann es kleine Unterschiede zwischen Produktdesign- und Spezifikationsdaten und physischen Objekten geben. Bitte beziehen Sie sich auf das physische Objekt.
3. Dieses Produkt ist ein Elektrogerät. Lassen Sie das Produkt nicht ohne Aufsicht alleine laufen.
4. Bitte schalten Sie den Netzschalter aus und ziehen Sie den Netzstecker, wenn das Gerät inaktiv sein soll. Ziehen Sie das Netzkabel bei einem Stromschlag nicht mit nassen Händen heraus.
   5.Schalten Sie den Strom aus, wenn die Maschine gereinigt, repariert oder nicht benutzt wird.
5. Lassen Sie das Netzkabel nicht durch scharfe Gegenstände passieren und vermeiden Sie es, mit Kabel um die Maschine zu bewegen, um das Kabel nicht zu beschädigen.
6. Bitte verwenden Sie das Produkt nicht zum Einatmen heißer Gegenstände wie Kohlenstoff, Zigarettenstummel, scharfe Gegenstände wie Glasscherben, korrosive Flüssigkeiten, Benzin, Alkohol und andere brennbare und explosive Gegenstände, sonst kann das Produkt beschädigt werden oder Feuer verursachen, was zu Personenschäden und anderen Unfällen führen kann.
7. Bitte verwenden Sie diese Maschine nicht, Wasser oder nassen Staub aufzunehmen und zu vermeiden, nass zu werden, Wasseraufnahme oder in nassen Situationen (wie Badezimmer, Waschküchen usw.), um Ausfälle zu vermeiden.
8. Vermeiden Sie Produkte in der Nähe von Heizgeräten oder Exposition, um Feuer zu vermeiden.
9. Lassen Sie Kinder nicht mit Produkten spielen oder bedienen, um Unfälle zu vermeiden.
10. Vermeiden Sie das Produkt lange laufen zu lassen, wenn der Saugeinlass blockiert ist, um Schäden zu vermeiden.

11. Das Produkt ist mit UV Licht ausgestattet. Sehen Sie den Boden der Maschine nicht, wenn der Strom eingeschaltet ist, um zu verhindern, dass UV-Strahlen dem menschlichen Körper Schaden zufügen.

12. Bitte lassen Sie keine ultraviolettstralung auf Pflanzen scheinen, um Pflanzen nicht zu beschädigen. Bitte konzentrieren Sie ultraviolettstralung nicht an einem Ort für den Dauereinsatz, was zu Schäden am Reinigungsobjekt führen kann.

13. Bitte setzen Sie sich nicht auf dieses Produkt, um eine Beschädigung der Maschine zu vermeiden.
14. Entfernen Sie die Bürstenbaugruppe nicht, während die Maschine unter Spannung steht oder läuft, um Schäden zu vermeiden.
15. Dieses Produkt darf NUR zur Reinigung von Textilien wie Matratzen, Decken, Kissen, Sofas usw. verwendet werden.
16. Wenn die Stromleitung beschädigt ist, wenden Sie sich an den Hersteller und andere Sicherheitsexperten.

Fehlersuche

Bitte überprüfen Sie die folgenden Punkte, bevor Sie die Reparaturabteilung beauftragen.

Fehler Mögliche	Gründen Lösungen
Maschine startet nicht	Ein/Aus Schalter ist nicht gedrückt Ein/Aus Schalter drücken
	Steckdose hat keine Stromversorgung	Kontrollieren Sie bitte ob der Stecker fest ist
	Stecker ist nicht eingesteckt Steckdose überprüfen
Weniger Saugkraft	Einlass blockiert Einlass reinigen
	MIF ist blockiert Staubbecher und MIF reinigen
	Zyklon Blockiert Zyklon Reinigen
UV Lampe funktioniert nicht	Maschinenneigung und Mikroschalter getrennt von Reinigungsfläche	Maschine-neigung überschreitet 30 Grad nicht
	UV Lampe ist kaputt	Kundendienst zu kontaktieren und UV Lampe zu wechseln
	Mikro-Hexe beschädigt	Kontaktieren Sie den Kundendienst, um Mikroschalter zu ersetzen
Maschine funktioniert plötzlich nicht mehr	Staubbecher ist voll	aufhören zu benutzen und Einlass reinigen, nach 2 Stunden dann wieder benutzen
	Maschine Einlass ist blockiert
	MIF ist blockiert
Rollenbürste funktioniert plötzlich nicht mehr.	Belt ist umwickelt	Rollenbürste ausnehmen und wieder installieren nach der Reinigung
	Belt ist locker oder gebrochen	Kundendienst kontaktieren und Belt wechseln

Wenn es einen anderen Fehler gibt, sind Spezialwerkzeuge erforderlich, müssen sie von Fachleuten des Herstellers seiner Wartungsabteilung oder einer ähnlichen Abteilung repariert werden.

Produktspezifikationen

Technische Parameter

Modell Nr BX5 Pro
Nennspannung 220-240V~
Nennfrequenz 50-60Hz
Nennleistung 500W

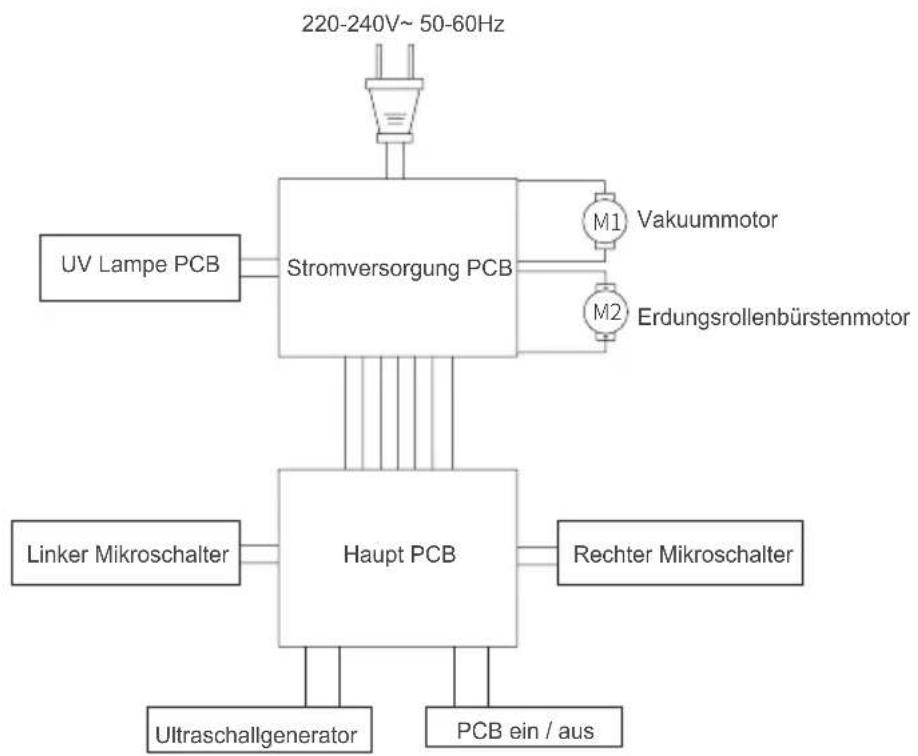

Schaltplan

Hersteller informationen

Hersteller Kingclean Electric Co., Ltd
Adresse	No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

Entsorgung

Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.

Werfen Sie die Maschine nicht in den Hausmüll!

Nur für die europäischen Länder: Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr verwendbar sind, die defekten oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie 2006/66/EG müssen getrennt auf umweltgerechte Weise gesammelt und entsorgt werden.

Ohne Vorankündigung können die Regeln geändert werden.

Garantie

Für dieses Produkt gilt eine einjährige Garantie ab Kaufdatum.

Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung, vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung zurückzuführen sind.
