Тип продукта	Пылесос для борьбы с клещами
Бренд	JIMMY
Модель	BX5 Pro
Номинальная мощность	500 W
Номинальное напряжение	220-240 V~
Номинальная частота	50-60 Hz
Технология УФ-С	Да, с микровыключателями безопасности
Ультразвуковой генератор	Да
Тип фильтра	Фильтр MIF (моющийся и многоразовый)
Емкость пылесборника	Примерно 0.5 л
Длина шнура питания	Примерно 5 м (оценка)
Вес нетто	Примерно 2,5 кг (оценка)
Размеры (Д × Ш × В)	Примерно 300 × 250 × 200 мм (оценка)
Включенные аксессуары	Мини-щетка, руководство пользователя
Рекомендуемое использование	Текстиль: матрасы, одеяла, подушки, диваны
Гарантия	1 год
Уход и очистка	Регулярная очистка контейнера, фильтра MIF и щетки; возможна промывка водой
Безопасность	Не использовать на воде или легковоспламеняющихся веществах; автоматическое отключение УФ при чрезмерном наклоне
Доступные запасные части	Фильтр MIF, щеточный валик

Часто задаваемые вопросы - BX5 Pro JIMMY

Как использовать пылесос JIMMY BX5 Pro?

Включите прибор, нажмите кнопку Вкл/Выкл, чтобы запустить в сильном режиме. Кнопка режима позволяет переключиться на слабый режим. Нажмите Вкл/Выкл снова для остановки.

Как очистить пылесборник?

Выключите и отключите прибор. Нажмите кнопку разблокировки и поднимите контейнер. Отделите крышку контейнера, поворачивая по часовой стрелке, затем высыпьте пыль. При необходимости промойте водой и полностью высушите перед сборкой.

Как очистить фильтр MIF?

Снимите фильтр, зажав логотип UP и потянув. Аккуратно постучите, чтобы удалить пыль. Избегайте частой стирки; при необходимости промойте водой и полностью высушите. Замените фильтр после 30–50 часов использования.

Что делать, если мощность всасывания снизилась?

Проверьте, не забито ли всасывающее отверстие, очистите его. Также проверьте фильтр MIF и циклон; если они забиты, очистите их.

Как очистить щеточный валик?

Выключите и отключите прибор. Сдвиньте защелку крышки щетки в открытое положение, снимите крышку и выньте валик. Очистите его прилагаемой мини-щеткой, затем установите на место и закройте защелку.

Почему гаснет УФ-лампа?

УФ-лампа автоматически гаснет, если машина наклонена более чем на 30 градусов или если оба микровыключателя не нажаты. Убедитесь, что прибор плотно прилегает к очищаемой поверхности.

Можно ли использовать пылесос на влажных поверхностях?

Нет, это устройство предназначено только для сухой уборки. Никогда не пылесосьте воду или влажную пыль, не используйте во влажных помещениях (ванная и т.д.) во избежание повреждений.

Какие аксессуары входят в комплект?

Пылесос поставляется с мини-щеткой для очистки фильтра и щетки, а также с руководством пользователя.

Как хранить прибор?

Поместите прибор в прохладное и сухое место, защищенное от прямых солнечных лучей и влаги. Отключите шнур питания и правильно его сверните.

Что делать в случае неисправности УФ-лампы?

Сначала проверьте наклон машины (не должен превышать 30°). Если проблема не устранена, обратитесь в сервисную службу для замены УФ-лампы или микровыключателя.

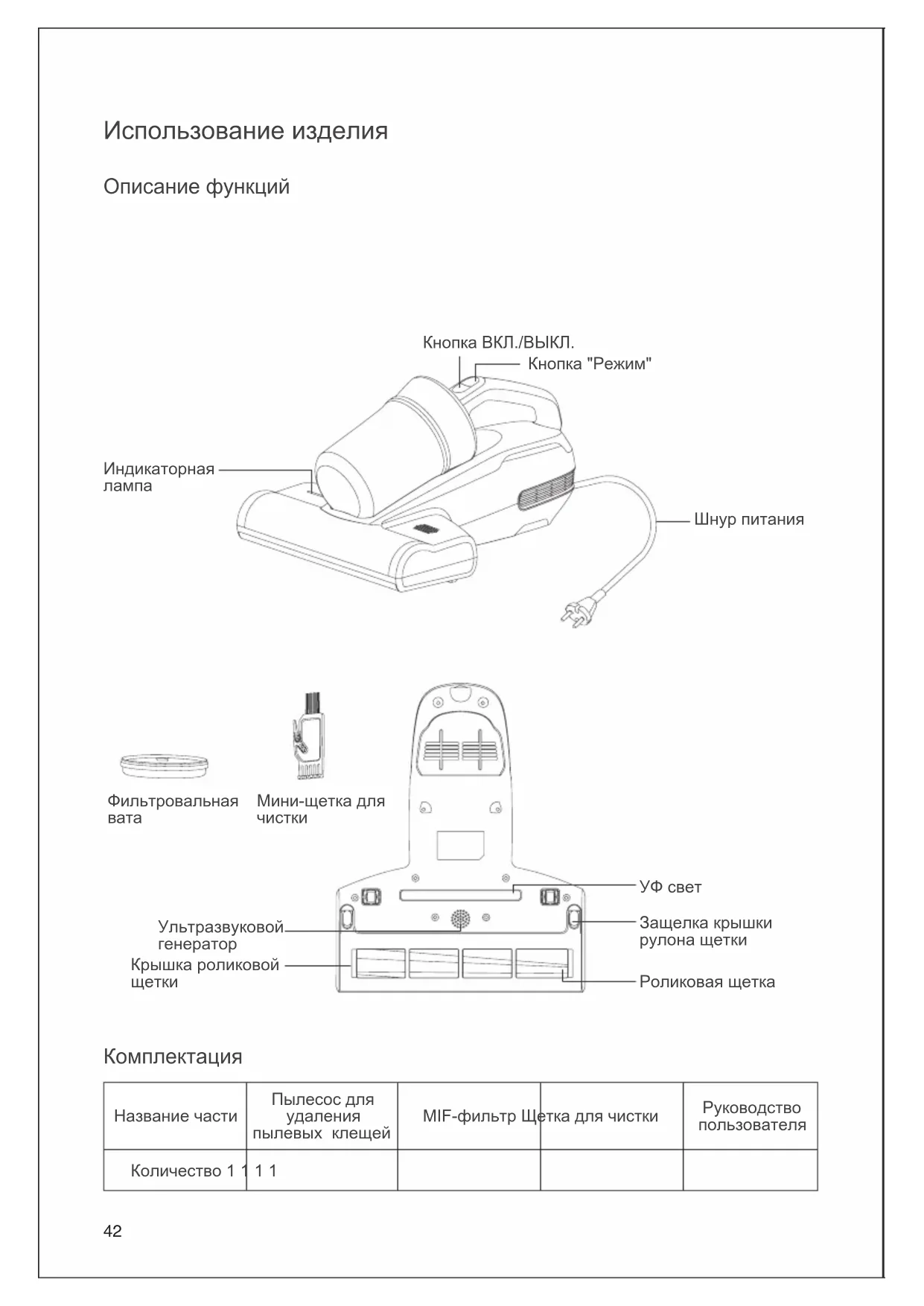

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BX5 Pro JIMMY

Использование изделия

Описание функций

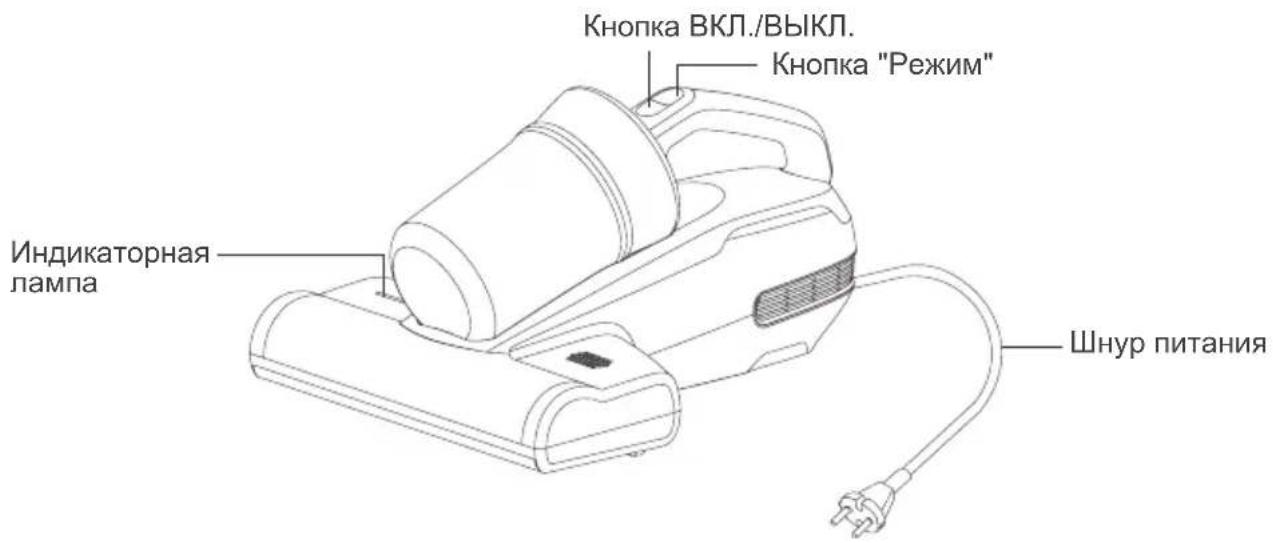

Кнопка ВКЛ./ВЫКЛ. Кнопка "Режим" Индикаторная лампа Шнур питания

Фильтровальная вата

Мини-щетка для чистки

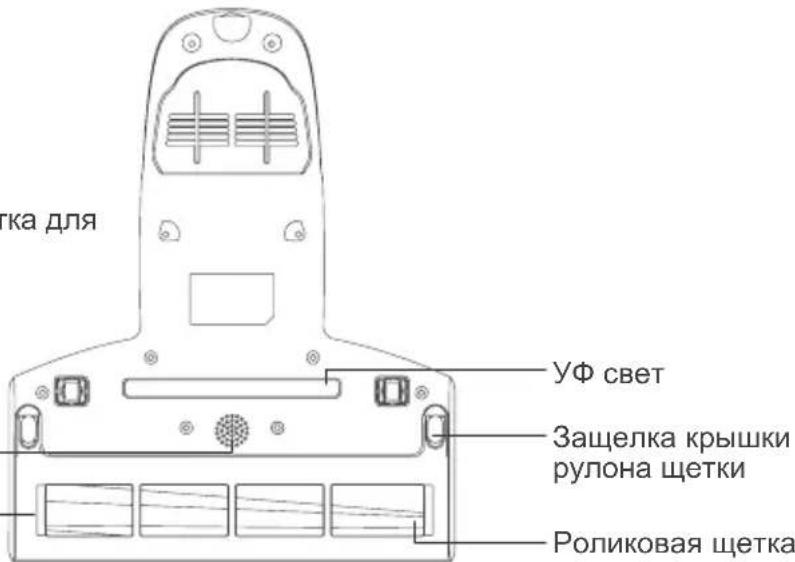

Ультразвуковой генератор Крышка роликовой щетки

гка для УФ свет Защелка крышки рулона щетки Роликовая щетка

УФ свет
Защелка крышки рулона щетки
Роликовая щетка

Комплектация

Название части	Пылесос для удаления пылевых клещей	MIF-фильтр Щетка для чистки	Руководство пользователя
Количество 1	1 1

Использование изделия

Описание функций

Вставьте вилку в розетку, после нажатия кнопки-выключателя, пылесос для удаления пылевых клещей запускается в сильном режиме, в то время загорится соответствующий индикатор, нажмите кнопку режима, чтобы переключиться на мягкий режим, загорится соответствующий индикатор, снова нажмите кнопку-выключатель, устройство перестанет работать.

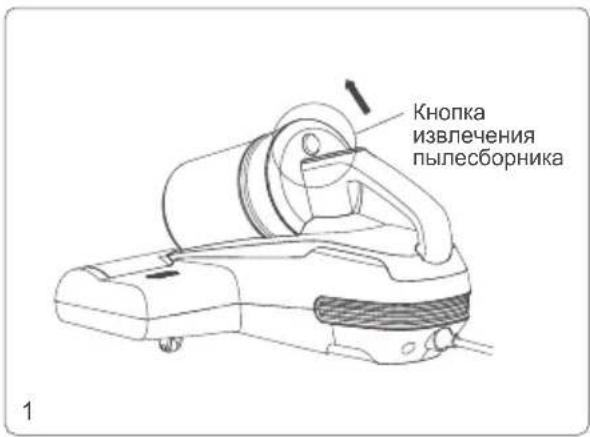

Кнопка извлечения пылесборника

Примечание:

1. Когда количество пыли превысит допустимую норму, пожалуйста, своевременно очистите пылесборник и MIF-фильтр.
2. По соображениям безопасности ультрафиолетовые лучи могут работать только при одновременном нажатии двух микропереключателей. В противном случае ультрафиолетовое излучение будет выключено автоматически.
3. Данная продукция оборудована ультрафиолетовыми лампами. Не смотрите на дно машины, включайте питание должно быть освещено растением, чтобы предотвратить повреждение человека или других объектов ультрафиолетовым излучением.

Крышка пылесборника Пылесборник 2

Циклон 3

Шелковая лента с логотипом MIF-фильтр 4 5

Постукивание вниз Фильтровальная вата

Очистка пылесборника

Примечание:

1. Фильтр тонкой очистки MIF можно приобрести у дистрибутора JIMMY.
2. Рекомендуется производить очистку пылесборника после каждого использования. В случае высокой концентрации пыли и засорения фильтра требуется своевременная очистка или замена.

Металлическая фильтровальная сетка Щетка для чистки

Узел крышки вращательной чашки пыли 7

Очистка пылесборника

1. Выключить питание машины, вынуть вилку питания, правильно поставить машину, нажимать кнопку разблокировки рукой и поднять чашку пыли в направлении стрелки. (рисунок 1)
2. Держать чашку пыли и узел крышки чашки пыли обеими руками, затем повернуть узел чашки пыли по часовой стрелке (рисунок 2), поднять узел крышки чашки пыли и вынуть циклонный конус, чтобы высыпать золу. (рисунок 3)

Очистка фильтровальной

Держать узел циклонного конуса чашки пыли одной рукой, зажать шелковую ленту с логотипом "UP" на фильтровальной вате другой рукой, вверх вынуть фильтровальную вату MIF (рисунок 4), в направлении стрелки вниз слегка похлопывать для очистки пыли, и не забывать похлопывать в обратном направлении, чтобы предотвратить разлив пыли. (рисунок 5)

8 9

Вынуть Роликовая щетка Крышка роликовой щетки

Использовать прилагаемую специальную чистящую кисть для удаления пыли и другого мусора с металлической фильтровальной сетки и пластиковых деталей. (рисунок 6) После очистки пылесборника, фильтровальной ваты и циклона соберите их в обратном порядке. Поверните крышку в пылесборник. Сборка выполнена после того, как услышали "щелчок" и точечный знак выровняется с положением фиксации. (Рис. 7)

Примечание:

1. Твердо помнить об установке фильтровальной ваты MIF!
2. При обнаружении слишком чрезмерной накопленной пыли в чашке пыли, можно очистить чашку пыли и фильтровальный узел водой или нейтральными реагентами и высушить их сухой тканью.
   Обратите внимание на то, что как можно не использовать воду для очистки фильтровальной ваты MIF. Можно очистить пыль и грязь способом похлопывать, в одно время следует обеспечить окончательную сушку чашки пыли и фильтровальной ваты MIF перед помещением их в главную машину.

Очистка и сборка роликовой щетки

После выключения машины и вырыв источника питания рукой сдвигать скользящую кнопку перекрышки малярного валика, чтобы перевести ее из закрытого состояния открытое (рисунок 8), затем опрокидывать перекрышку малярного валика, чтобы извлечь узел роликовой щетки (рис. 9) и очистить.

По окончанию очистки малярного валика, вмещать узел малярного валика и перекрышку малярного валика подряд в корпус и зафиксировать скользящую кнопку малярного валика.

Примечание: При очистке малярного валика обязательно обеспечить отключение источника питания, чтобы избежать ошибочного запуска малярного валика, что может привести к травмам человека.

Техническое обслуживание и хранение

После каждого использования рекомендуется очищать чашку пыли и фильтровальную вату MIF для следующего использования. Если во время использования чашка пыли заполнена пылью, рекомендуется немедленно очистить, иначе повлияет на эффект использования; после того, как общее время использования фильтровальной ваты MIF достигнет 30-50 часов (в зависимости от использования фильтровальной ваты MIF), рекомендуется приобрести и сменить фильтровальную вату MIF.

Бумага, свинцовое стекло, пластик в значительной степени влияют на эффективность УФ-света. Для повышения эффективности следует регулярно протирать и очищать крышку УФ-лампы.

Не прикасаться к крышке УФ-лампы, так как грязь снижает эффективность воздействия УФ-света.

Если машина не используется, следует поместить ее в прохладное сухое место. Не оставлять под прямым солнечным светом или во влажной среде.

Важные замечания по технике безопасности

1. Внимательно изучите данное руководство перед использованием изделия и сохраните для применения в будущем.
2. Конструкция изделия и спецификации могут незначительно отличаться от действительного изделия. Приоритетом обладает действительное изделие.
3. Данное изделие является электрическим прибором. Не оставлять изделие в рабочем состоянии без присмотра.
4. Выключите питание и выньте вилку кабеля, если машина не используется в течение длительного времени. Держите руки сухими при вынимании вилки кабеля во избежание поражения электрическим током.
5. Отключать питание, если изделие не используется, проходит процедуру ремонта или очистки.
6. Не прокладывать шнур питания через острые предметы, не перемещать изделие, используя шнур питания, чтобы предотвратить повреждение шнура.
7. Не использовать изделия для сбора горячих объектов, таких как угли и окурки, острых предметов, например, осколков стекла, агрессивных жидкостей, огнеопасных и взрывоопасных веществ, таких как бензин и спирт, в противном случае, изделие может выйти из строя, может возникнуть пожар, что может стать причиной травм и несчастных случаев.
8. Не использовать изделие для сбора воды или влажной пыли, избегать воздействия на изделие дождя, воды или использования в помещениях с повышенной влажностью (таких как ванные комнаты, душевые, прачечные и т.п.).
9. Не приближаться с изделием к источникам тепла, избегать воздействия солнечного света для предотвращения пожаров.
10. Не разрешать детям играть с изделием или использовать его, чтобы предотвратить несчастные случаи.
11. Избегать использования изделия с закрытым всасывающим отверстием, чтобы предотвратить повреждение.
12. Изделие оборудовано УФ-лампой. Не смотреть на нижнюю часть машины, когда включено питание, чтобы избежать вредного воздействия УФ-света на тело человека.
13. Не допускать попадания УФ-света на растения. Не концентрировать УФ-свет на одном месте в течение продолжительного времени, чтобы избежать повреждения очищаемых предметов.
14. Не садиться на изделие.
15. Не снимать щетку во время использования или при включенном питании, чтобы предотвратить повреждение.
16. Настоящая продукция используется только для очистки и удаления пылевых клещей для текстилей, таких как матрацы, байковое одеяло, подушки, диван и т.д.
17. В случае повреждения шнура питания, для предотвращения опасности, он должен быть заменен изготовителем, ремонтной мастерской или специалистом.
18. Данный прибор может использоваться детьми старше 8 лет, людьми с ограниченными физическими и умственными способностями и недостаточным опытом и знаниями под надзором или после инструктажа по безопасному использованию прибора с учетом соответствующих опасностей.
19. Прибор может использоваться только с прилагаемым блоком питания.

Поиск и устранение неисправностей

Проверьте следующие возможные причины неисправностей перед обращением в отдел послепродажного обслуживания.

Проблема Возможные причины Решения
Устройство не включается.	Шнур питания вставлен неплотно	Проверьте, надежно ли вставлена вилка сетевого шнур
	Без включения розетки Проверьте розетку
	Переключатель включения/выключения не нажат	Нажмите кнопку включения / выключения
Слабое всасывание	Всасывающее отверстие засорено	Очистите всасывающее отверстие
	Скопление пыли на фильтре	Очистите чашку и фильтр MIF
	Накопление пыли на циклоне	Очистите пылесборник
УЛЬТРАФИОЛЕТОВОЕ излучение не работает	Повреждение микропереключателя	Свяжитесь с послепродажным сервисом, чтобы заменить микровыключатель.
	Наклон устройства и микропереключатель левой чистящей поверхности	Степень наклона устройства не может превышать 30 градусов
	Неисправность УФ-лампы	Обратитесь в службу послепродажного обслуживания для замены ультрафиолетового излучения
Устройство внезапно отключается	Пылесборник полон	Прекратите использование продукта, устраните засорение и используйте машину через 2 часа
	Заблокирован воздухозаборник устройства
	MIF заблокирован
Роликовая щетка внезапно перестает работать	Щетка запутана	Извлеките роликовую щетку, очистите его и соберите заново
	Ремень ослаблен или сломан	Обратитесь в службу послепродажного обслуживания для замены ремня

В случае возникновения других неисправностей следует использовать специальные инструменты. Обратиться в отдел послепродажной подготовки за консультацией.

Спецификация продукции

Технические параметры

Модель BX5 Pro
Номинальное напряжение	220-240В~
Номинальная частота 50-60Гц
Номинальная мощность	500Вт

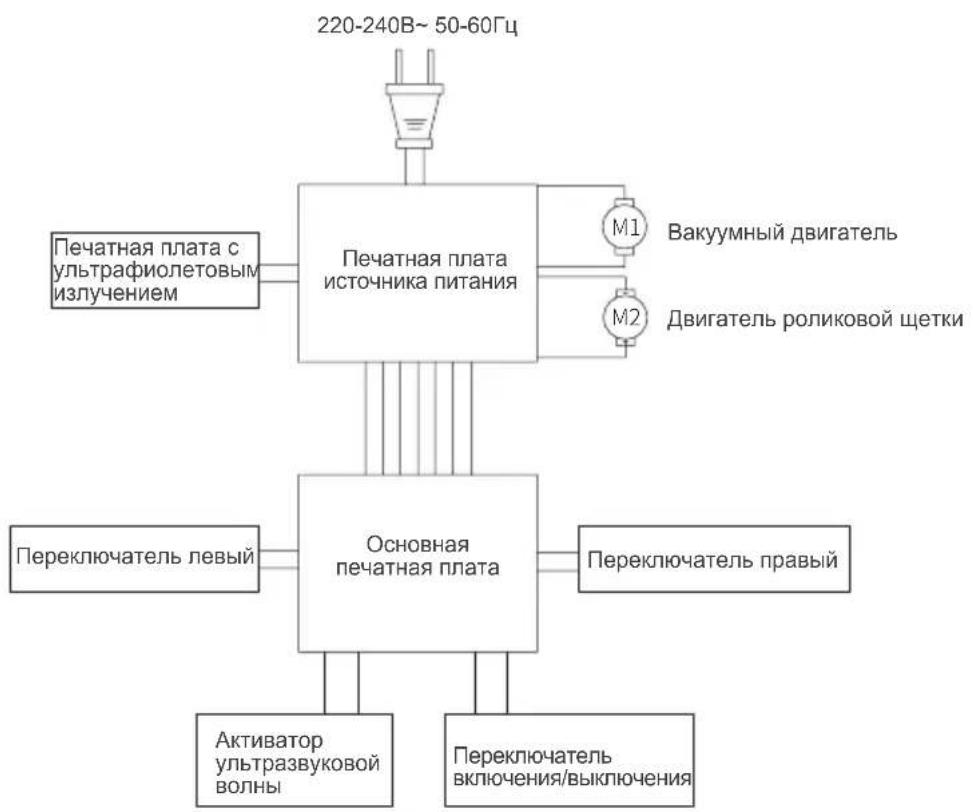

Электрическая схема

Информация о производителе

Производитель Кингклин Электрик Ко., Лтд.
Адрес	No1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС: В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Возможны изменения без предварительного уведомления.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день.

DBP800547

D - год

В – месяц

Р – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства.

Год Месяц Дата
Год	Символ	Месяц	Символ	Дата	Символ	Дата	Символ
Год Символ Январь 1 1 1 17 Н
2016 А Февраль	2 2 2 18	J
2017	В	Март	3	3	3	19	К
2018	С	Апрель	4	4	4	20	L
2019	D	Май	5	5	5	21	M
2020	Е	Июнь	6	6	6	22	N
2021	F	Июль	7	7	7	23	P
2022	G	Август	8	8	8	24	Q
2023	H	Сентябрь 9 9 9 25 R
2024	J	Октябрь	A	10	A	26	S
2025	K	Ноябрь	B	11	B	27	T
2026	L	Декабрь	C	12	C	28	U
2027	M			13 D 29 V
2028	N			14 E 30 W
2029 P				15 F 31 X
2030	Q			16	G
2031	R

Сделано в Китае
