MANUALE UTENTE BX5 Pro JIMMY

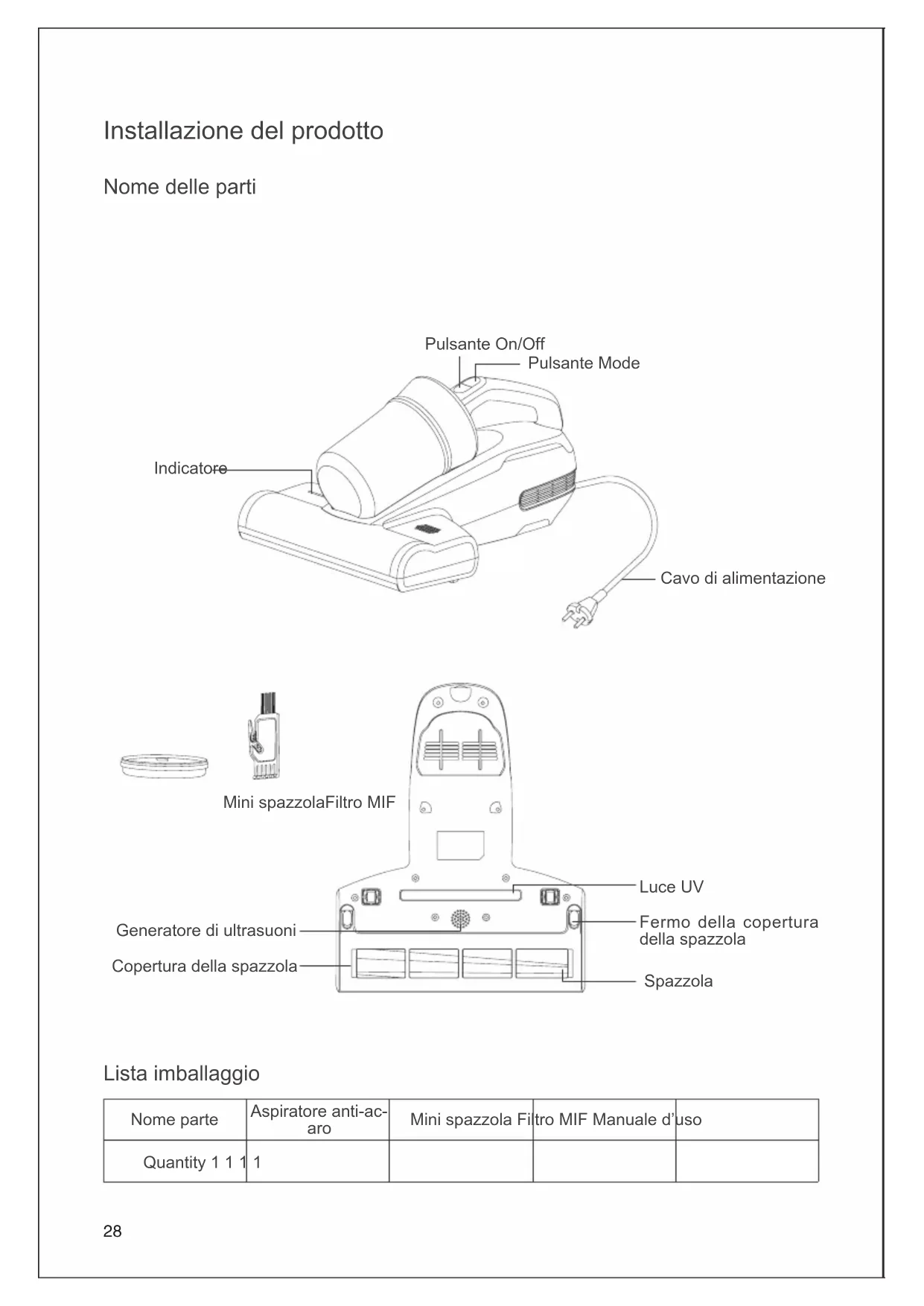

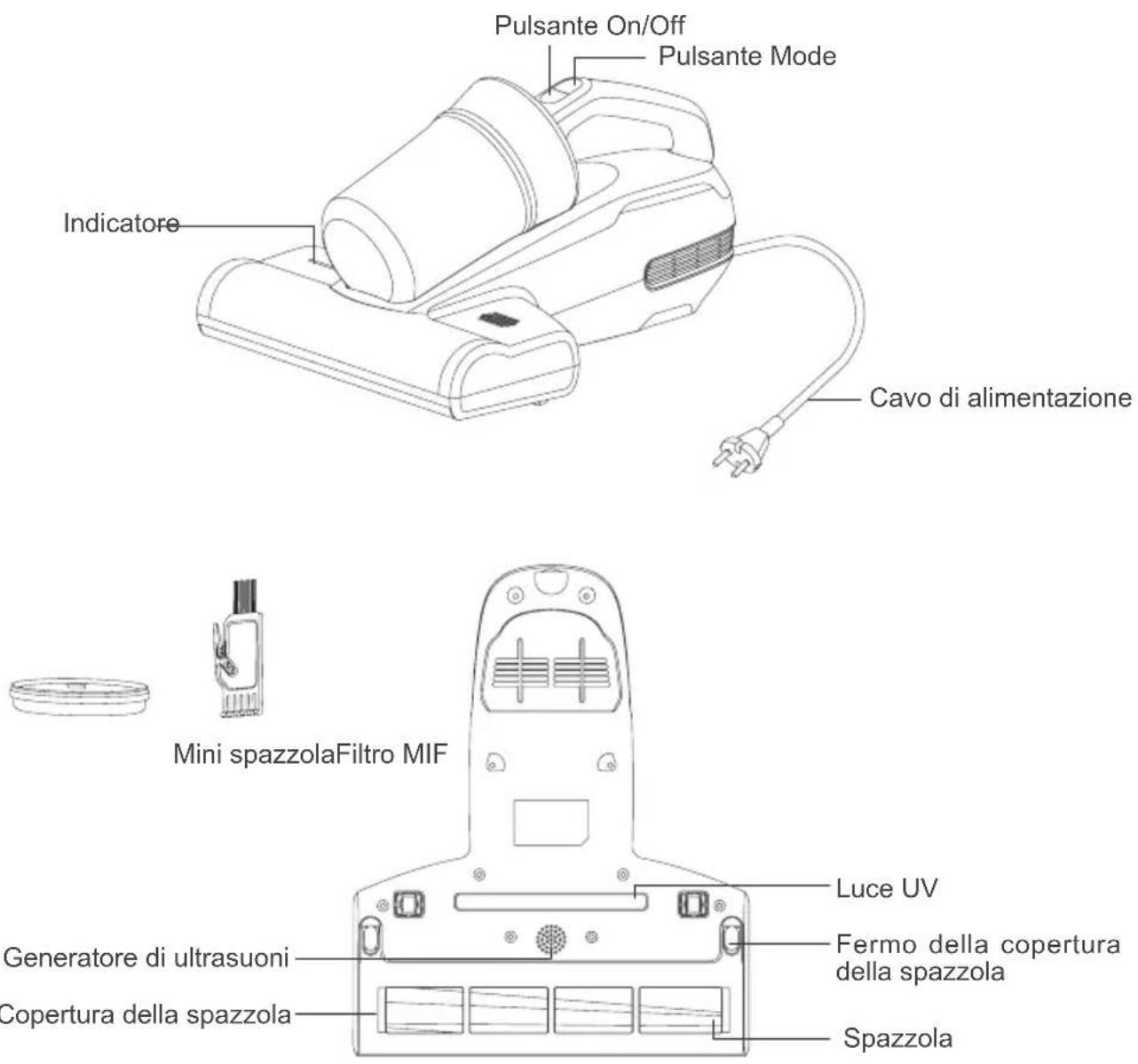

Utilizzo del prodotto Descrizione delle funzioni Inserire la spina nella presa e premere il tasto di accensione e spegnimento (on/off). La macchina sarà impostata sulla modalità di massima potenza (strong) e si accenderanno le luci della stessa modalità. Premere il tasto “mode” per passare alla modalità soft. Le luci della modalità soft si accenderanno. Premendo il tasto di accensione e spegnimento nuovamente, la macchina si spegnerà. Note: 1.Quando la polvere supera la linea Max, pulire il contenitore della polvere ed il filtro urgentemente 2.Per ragioni di sicurezza, la luce UV funziona solo quando i due microswitch risultano pigiati contemporaneamente. In caso contrario la luce UV si spegnerà automaticamente. Il prodotto è equipaggiato di luci UV. Non guardare il scocca inferiore della macchina e non rivolgerlo verso le piante quando la macchina è in funzione al fine di evitare che i raggi UV possano causare danni a persone e cose. Pulizia e manutenzione Note: 1.Il filtro MIF è acquistabile presso i distributori JIMMY. Si raccomanda di pulire il contenitore della polvere in tempo dopo ogni utilizzo. Quando la presenza di sporco è elevata e occlude il filtro, esso deve essere pulito in tempo o sostituito se necessario. Pulizia del contenitore della polvere 1.Spegnere il prodotto, rimuovere il contenitore della polvere seguendo le indicazioni presenti sull’etichetta sul contenitore. Allineare il contenitore della polvere con il cestino della spazzatura, premere il pulsante di rilascio del coperchio, aprire il coperchio e rimuovere lo sporco. (Figura 1) 2.Tenere fermi separatamente il contenitore della polvere ed il suo coperchio, ruotare il coperchio in senso antiorario (Figura 2), sollevarlo e rimuoverlo dal contenitore per pulirlo. (Figura 3) Pulizia del ltro MIF Tenere il ciclone in una mano, pizzicare il logo "UP" con l'altra mano ed estrarre il filtro MIF (Figura 4),battere verso il basso per pulire la polvere, ricordarsi di non picchiettarlo all'indietro per evitare che la polvere trabocchi. (Figura 5) Pulsante di rilascio

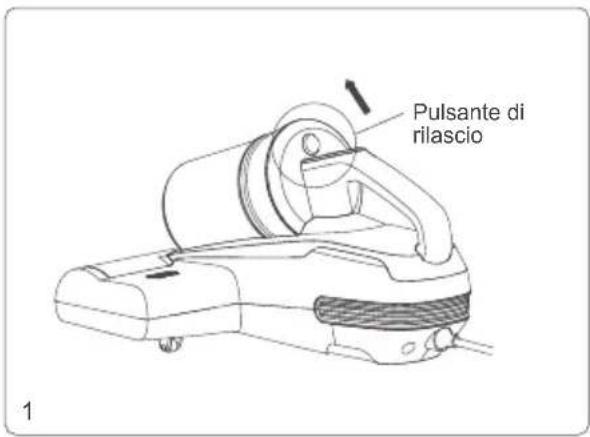

Contenitore della polvere

Filtro MIF Premere verso il basso Filtro

Mini spazzola Ruotare il coperchio del contenitore della polvere Assemblaggio del contenitore della polvere Coperchio superiore Filtro di metallo del ciclone Componenti ciclone30 Pulire il filtro metallico a ciclone con lo spazzolino in dotazione. (Figura 6) Dopo la pulizia del filtro, rimuovere le due viti sul coperchio del ciclone con un cacciavite per separare il coperchio del ciclone dal ciclone per pulire il condotto dell'aria interno. Dopo la pulizia, assemblare le parti in ordine inverso. (Figura 7) Note: 1.Non dimenticare il filtro MIF! Se si è accumulata tanta polvere all’interno del contenitore, pulire il contenitore della polvere ed il sistema di filtrazione con acqua, asciugandoli con un panno asciutto. Fare attenzione che il filtro MIF deve essere lavato il mono possibile. Rimuovere la polvere e altri residui dal filtro MIF battendolo e assicurarsi che il contenitore della polvere e il gruppo di filtrazione siano completamente asciutti prima dell’installazione. Pulizia e installazione della spazzola Spegnere la macchina, scollegare il cavo di alimentazione, premere la chiusura del coperchio della spazzola. Passare dallo stato chiuso a quello aperto(Figura 8),quindi rimuovere la cover della spazzola e tirare fuori la spazzola. Pulire la spazzola con la mini spazzola. Dopo aver pulito la spazzola, installare la spazzola e la cover della spazzola sul corpo principale e chiudere la chiusura del coperchio della spazzola.(Figura 9) Dopo aver pulito il rullo, installare nuovamente il rullo e la copertura del rullo in plastica sul corpo principale, e bloccarne il fermo. Note: per motivi di sicurezza, spegnere la macchina e scollegare il cavo di alimentazione prima di pulire la spazzola a rullo. Stoccaggio e conservazione Si prega di pulire il contenitore della polvere e il filtro MIF dopo ogni utilizzo, per l’utilizzo seguente. Per un migliore utilizzo, si raccomanda di sostituire il filtro dopo 30-50 ore di lavoro (in base alla situazione specifica). Residui di carta, vetro e plastica possono influenzare notevolmente l'effetto della luce UV. Polvere o macchie sulla copertura della luce UV influenzano l'effetto della luce UV. Si prega di pulire il coperchio della luce UV regolarmente per un funzionamento migliore Do not touch the UV light cover as dirt will affect UV light effect. Non toccare la copertura della luce UV, residui di sporco possono influire l’effetto della luce UV. Conserva la macchina in un posto fresco e asciutto quando non la utilizzi. Non conservare alla luce diretta del sole o in ambienti umidi.

Rimuovere Copertura della spazzola Spazzola31 Note di sicurezza 1.Si prega di leggere con attenzione le seguenti istruzioni prima dell’utilizzo e di tenerle in considerazione per gli utilizzi futuri. 2.La progettazione del prodotto e le speciche contenute nel manuale possono variare leggermente dal prodotto effettivo. Il prodotto sico deve prevalere. 3.Non lasciare mai la macchina in funzione senza supervisione. 4.Si prega di spegnere l'interruttore di accensione e scollegare il cavo di alimentazione quando la macchina non viene utilizzata. Non scollegare il cavo di alimentazione con mani umide per evitare scosse elettriche. 5.Interrompere l'alimentazione quando la macchina è in fase di pulizia, riparazione o non viene utilizzata. 6.Tenere il cavo di alimentazione lontano da oggetti taglienti e non trascinare il cavo per spostare la macchina, per evitare danni al cavo. 7.Per motivi di sicurezza, non utilizzare il prodotto per pulire oggetti caldi come carbone, mozziconi di sigaretta, oggetti appuntiti come vetro rotto, liquidi corrosivi, materiali inammabili ed esplosivi come benzina e alcool. Questo può causare danni al prodotto o pericolo di incendi. 8.Non utilizzare questa macchina per aspirare acqua o polvere umida ed evitare che la macchina sia esposta alla pioggia, all'acqua o utilizzata in luoghi umidi (come bagni, lavanderie, ecc.) per evitare guasti. 9.Evitare che il prodotto si avvicini agli apparecchi di riscaldamento o sia esposto al sole per evitare incendi. 10.Tenere fuori dalla portata dei bambini per evitare incidenti. 11.Evitare il funzionamento prolungato del prodotto quando la porta di aspirazione è bloccata, per evitare danni. 12.Il prodotto è dotato di luce UV-C.Non osservare il fondo della macchina quando è accesa per evitare che i raggi UV causino danni al corpo umano. 13.Non direzionare la luce UV-C sulle piante per evitare di danneggiarle. Non concentrare la luce UV-C in un unico punto per tanto tempo, questo potrebbe causare danni agli oggetti trattati. 14.Non sedersi sul prodotto per evitare danni. 15.Non rimuovere la spazzola quando la macchina è accesa o in funzione per evitare danni. 16.Questo prodotto può essere utilizzato solo per la pulizia di tessuti come materassi, coperte, cuscini, divani, ecc. 17.Se c'è un danno sul cavo di alimentazione, per evitare pericoli, rivolgersi al servizio di assistenza per la sostituzione o riparazione del cavo.32 Problema Possibili cause Soluzione Il prodotto non si accende Il tasto On/Off non è premuto verso il basso Premere verso il basso il tasto On/ Off Mancanza di corrente nella presa Controllare la presa Il cavo di alimetazione non è inserito no in fondo Controllare che il cavo di alimen- tazione sia inserito bene Aspirazione debole Ingresso dell’aria occluso Pulire l’ingresso dell’aria Filtro MIF occluso Pulire il contenitore della polvere ed il ltro MIF Ciclone occluso Pulire il ciclone La luce UV non funziona Il prodotto è inclinato e causal'us- cita del microinterruttore della lam- pada UV dalla supercie di pulizia Il grado di inclinazione del prodotto non può superare i 30 gradi Difetto luce UV Contattare il servizio di assistenza per sostituzione luce UV Microswitch compromesso Contattare il servizio clienti per sostituire il microswitch La macchina smette di funzionare all’improvviso Contenitore della polvere pieno Smettere di usare il prodotto e rimuovere le occlusioni, quindi riaccendere dopoi 2 ore Ingresso dell’aria occluso Filtro occluso La spazzola smette di funzionane all’improvviso Spazzola impigliata Rimuovere il rullo, pulirlo e reinstal- larlo Cinghia allentata o rotta Contattare il servizio di assistenza per sostituire la cinghia In caso di altri malfunzionamenti, che richiedono l’impiego di strumenti speciali, si prega di contattare il servizio di assistenza. Risoluzione dei problemi Si prega di leggere con attenzione i seguenti punti prima di contattare il servizio di assistenza.33 Circuit Diagram

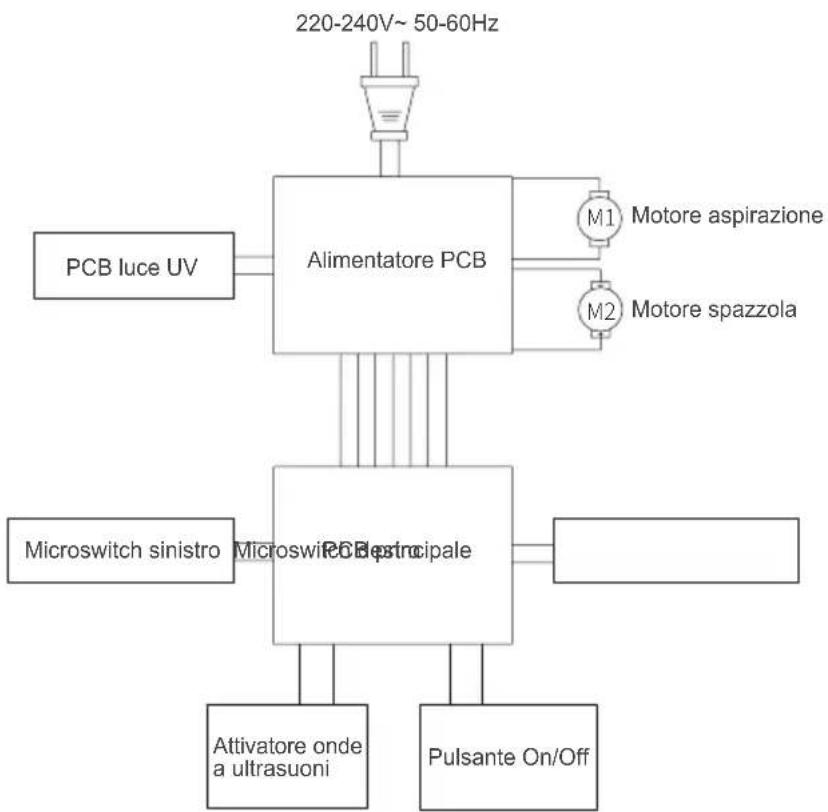

PCB principale Alimentatore PCB PCB luce UV Microswitch sinistro Microswitch destro Motore aspirazione 220-240V~ 50-60Hz Motore spazzola Attivatore onde a ultrasuoni Pulsante On/Off Speciche del prodotto Parametri tecnici Modello BX5 Pro Voltaggio nominale 220-240V~ Frequenza nominale 50-60Hz Potenza nominale 500W34 Informazioni sul produttore Produttore Kingclean Electric Co., Ltd Indirizzo No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009,China Disposizioni La macchina, gli accessori e l'imballaggio devono essere smaltiti seguendo le regole per il riciclaggio ecologico. Non smaltire la macchina nei rifiuti domestici! Solo per i paesi CE: Secondo la Direttiva Europea 2012/19/EU, le macchine non più utilizzabili, e secondo la Direttiva Europea 2006/66/EC, i pacchi batteria/batterie difettosi o usati, devono essere raccolti separatamente e smaltiti in modo corretto per l'ambiente. Soggetto a modica senza preavviso. Informazioni sulla garanzia Questo prodotto gode di un anno di garanzia a partire dalla data di acquisto. Sono esclusi dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio acquistato, le attività di pulizia, le conseguenze di un utilizzo improprio o danni da parte dell'acquirente o di una terza persona, danni che possono essere attribuiti a circostanze esterne.35 Lista de empaque Montaje del producto Nombre de las piezas Nombre Aspirador Filtro MIF Mini cepillo Instrucciones de uso Quantity 1 1 1 1 Boton de encendido / apagado Luz indicadora Generador ultrasónico Luz LED UV Rodillo de cepillo Tapa del rodillo de cepillado Botón de modo Cable d’alimentación Mini cepilloFiltro MIF Picaporte de la tapa del rodillo de cepillado36
