BX5 Pro - Aspiradora JIMMY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador antiácaros
Marca	JIMMY
Modelo	BX5 Pro
Potencia nominal	500 W
Tensión nominal	220-240 V~
Frecuencia nominal	50-60 Hz
Tecnología UV-C	Sí, con microinterruptores de seguridad
Generador ultrasónico	Sí
Tipo de filtro	Filtro MIF (lavable y reutilizable)
Capacidad del depósito de polvo	Aproximadamente 0.5 L
Longitud del cable de alimentación	Aproximadamente 5 m (estimación)
Peso neto	Aproximadamente 2,5 kg (estimación)
Dimensiones (L × l × h)	Aproximadamente 300 × 250 × 200 mm (estimación)
Accesorios incluidos	Cepillo pequeño, guía del usuario
Uso recomendado	Textiles: colchones, mantas, almohadas, sofás
Garantía	1 año
Mantenimiento y limpieza	Limpieza regular del depósito, filtro MIF y cepillo; lavado con agua posible
Seguridad	No usar sobre agua o sustancias inflamables; parada automática UV si inclinación excesiva
Piezas de repuesto disponibles	Filtro MIF, rodillo de cepillo

Preguntas frecuentes - BX5 Pro JIMMY

¿Cómo usar el aspirador JIMMY BX5 Pro?

Conecte el aparato, presione el botón Encendido/Apagado para iniciar en modo fuerte. El botón de modo permite cambiar a modo bajo. Presione nuevamente Encendido/Apagado para detener.

¿Cómo limpiar el depósito de polvo?

Apague y desenchufe el aparato. Presione el botón de desbloqueo y levante el depósito. Separe la tapa del depósito girando en el sentido de las agujas del reloj, luego vacíe el polvo. Limpie con agua si es necesario y seque completamente antes de volver a montar.

¿Cómo limpiar el filtro MIF?

Retire el filtro pellizcando el logotipo UP y tirando. Golpee suavemente para eliminar el polvo. Evite lavarlo con demasiada frecuencia; si es necesario lavarlo, use agua y séquelo completamente. Reemplace el filtro después de 30 a 50 horas de uso.

¿Qué hacer si la potencia de aspiración disminuye?

Verifique si la abertura de aspiración está obstruida, límpiela. Controle también el filtro MIF y el ciclón; si están bloqueados, límpielos.

¿Cómo limpiar el rodillo del cepillo?

Apague y desenchufe el aparato. Empuje el pestillo de la tapa del cepillo hacia la posición abierta, retire la tapa y saque el rodillo. Límpielo con el cepillo pequeño incluido, luego vuelva a colocarlo y asegure el pestillo.

¿Por qué se apaga la luz UV?

La luz UV se apaga automáticamente si la máquina está inclinada más de 30 grados o si los microinterruptores no están ambos presionados. Asegúrese de que el aparato esté bien plano sobre la superficie a limpiar.

¿Se puede usar el aspirador en superficies húmedas?

No, este aparato está diseñado solo para limpieza en seco. Nunca aspire agua ni polvo húmedo, y no lo use en ambientes húmedos (baño, etc.) para evitar cualquier riesgo de daño.

¿Cuáles son los accesorios incluidos?

El aspirador viene con un cepillo pequeño para la limpieza del filtro y del cepillo, así como una guía del usuario.

¿Cómo guardar el aparato?

Coloque la máquina en un lugar fresco y seco, alejado de la luz solar directa y de la humedad. Desenchufe el cable de alimentación y enróllelo correctamente.

¿Qué hacer en caso de falla de la lámpara UV?

Primero verifique la inclinación de la máquina (no debe exceder 30°). Si el problema persiste, contacte al servicio postventa para un reemplazo de la lámpara UV o del microinterruptor.

MANUAL DE USUARIO BX5 Pro JIMMY

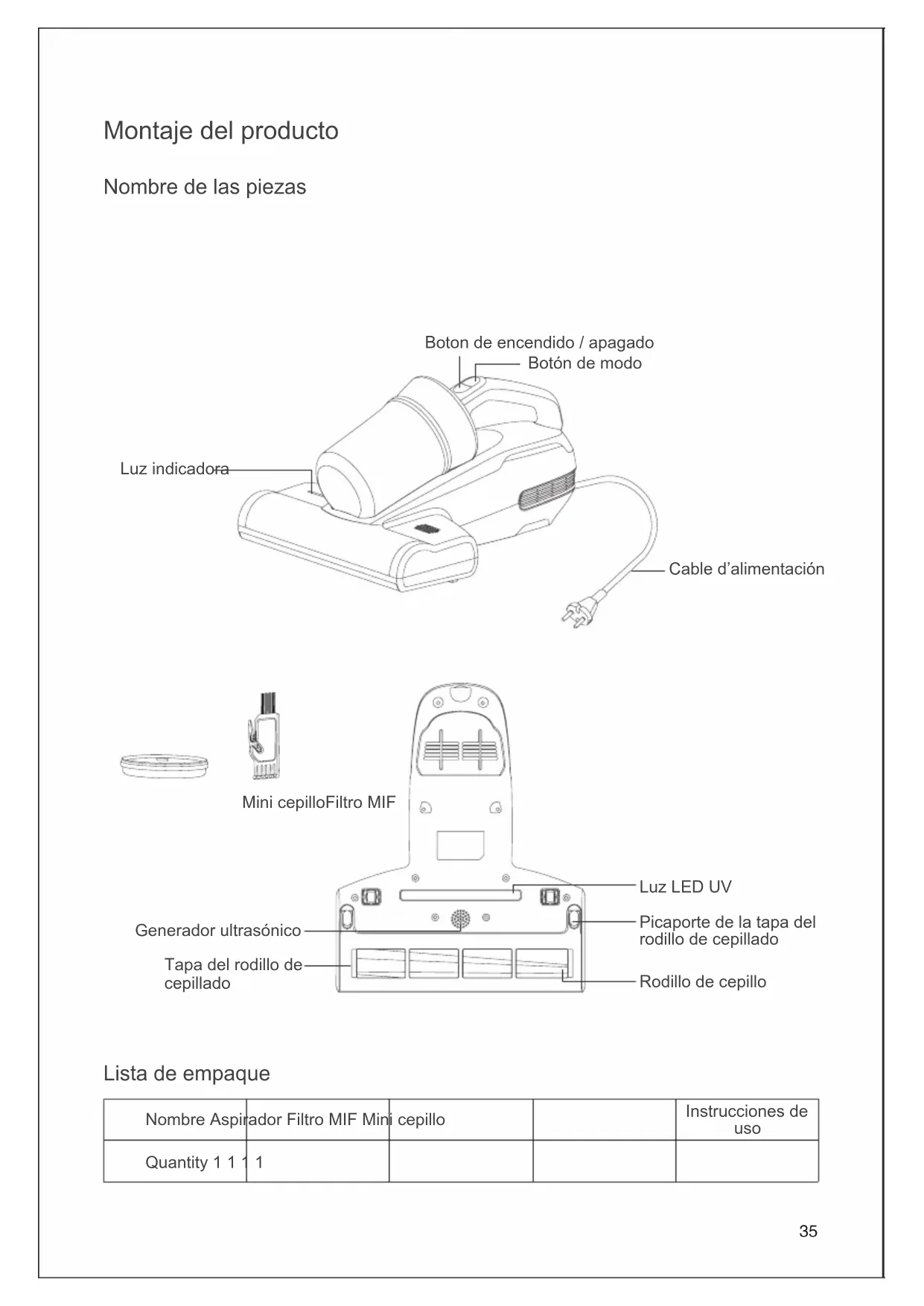

Montaje del producto

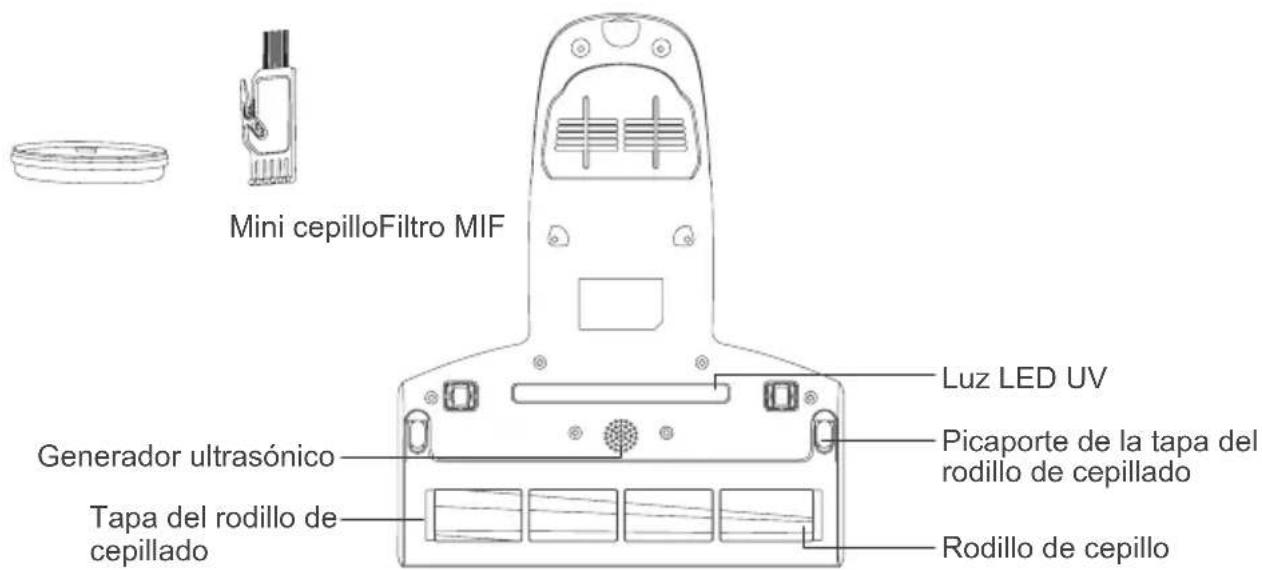

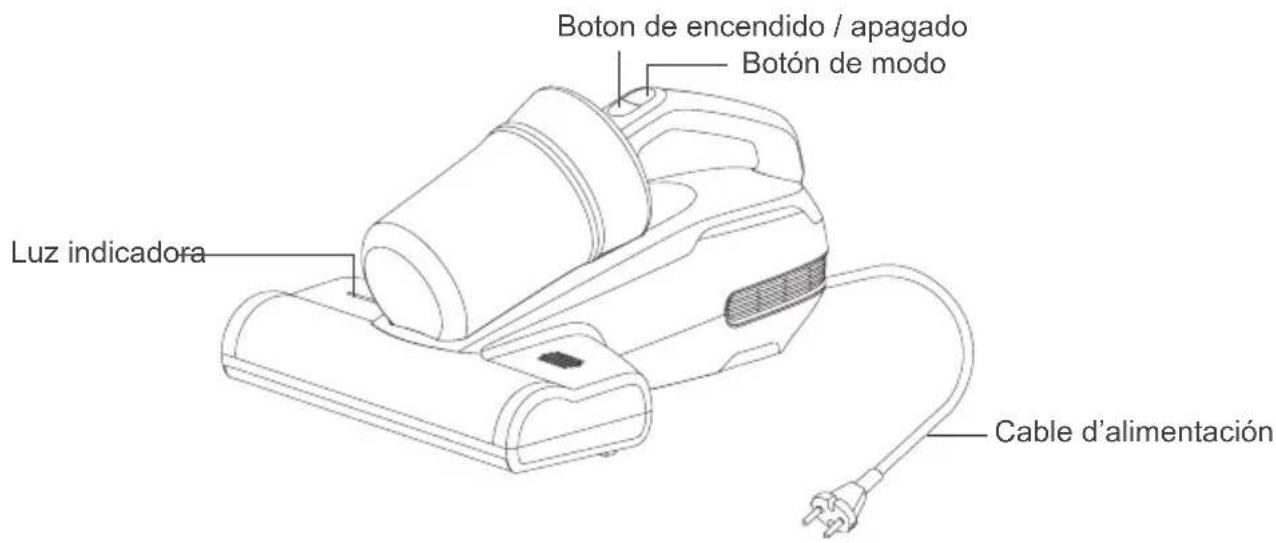

Nombre de las piezas

Boton de encendido / apagado Botón de modo Luz indicadora Cable d'alimentación

Mini cepilloFiltro MIF Generador ultrasónico Tapa del rodillo de cepillado Luz LED UV Picaporte de la tapa del rodillo de cepillado Rodillo de cepillo

Lista de empaque

Nombre Aspirador Filtro MIF Mini cepillo		Instrucciones de uso
Quantity 1 1 1

Uso del producto

Descripción de funciones

Inserte el enchufe en el enchufe, presione el botón de encendido / apagado, la máquina está en modo fuerte y el indicador se iluminará. Presione el botón de modo para cambiar el modo bajo y el indicador bajo se iluminará. Presione el botón de inicio / parada nuevamente, la máquina deja de funcionar.

Nota:

1. Cuando el polvo excede la línea Max, por favor limpie el cubo de polvo y el filtro MIF a tiempo.
2. Por razones de seguridad, los rayos ultravioleta solo funcionan cuando se presionan dos microswitch al mismo tiempo. De lo contrario, los rayos ultravioleta se apagarán automáticamente.
3. Este producto está equipado con lámparas ultravioleta. no mire la parte inferior de la máquina, debe iluminar las plantas al encender la fuente de alimentación para evitar que los rayos ultravioleta causen daños al cuerpo humano u otros objetos.

Limpieza y mantenimiento

Nota:

1. El filtro MIF está disponible para la venta en el distribuidor JIMMY.
2. Se recomienda limpiar el depósito de polvo después de cada uso. Cuando hay demasiado polvo para causar la obstrucción de MIF, necesita ser limpiado en tiempo o substituido en caso de necesidad.

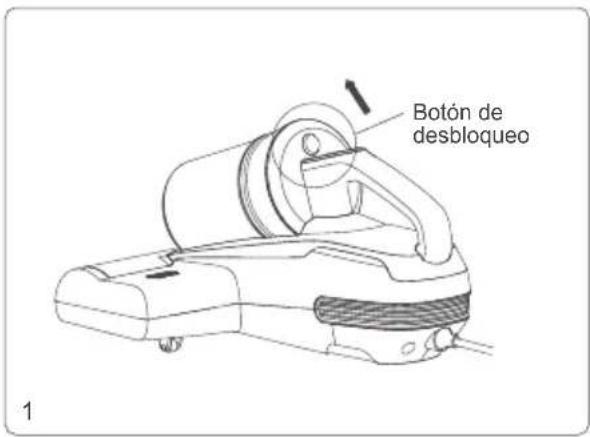

Limpieza del depósito de polvo

1. Apague el producto, retire el depósito de polvo de acuerdo con la etiqueta de instrucciones del depósito de polvo; alinee el depósito de polvo con el cubo de basura, pulse el botón de liberación de la tapa inferior, abra la tapa inferior y vierta la basura. (Figura 1)
2. Sostenga el conjunto de la taza de recolección de polvo y la cubierta de la taza de recolección de polvo con ambas manos, luego gire el conjunto de la taza de recolección de polvo en el sentido de las agujas del reloj (Figura 2), levante el conjunto de la cubierta de la taza de recolección de polvo y saque el cono ciclónico para verter el polvo. (Figura 3)

Botón de desbloqueo 1

Ensamblaje de la cubierta de la taza para el polvo 2 Ensamblaje de la taza para polvo

Ciclón 3

Cinta con logo Filtro MIF 4 5

Voltear hacia abajo Filtro

Filtro de metal Mini cepillo

Conjunto de tapa giratoria para el depósito de polvo 7

Limpieza del filtro MIF y ciclón

Sostenga el conjunto del cono ciclónico del recipiente para polvo con una mano y pellizque la marca "UP" en el filtro con la otra mano, saque el filtro MIF (Figura 4) y golpéelo hacia abajo en la dirección de la flecha para quitar el polvo. Recuerde no golpear para evitar que el polvo se derrame. (Figura 5)

8 9

Sacar Rodillo de cepillo Tapa del rodillo de cepillado

Utilice el cepillo de limpieza especial incluido para eliminar el polvo y otros residuos del filtro de metal y las piezas de plástico. (Figura 6)

Después de limpiar el conjunto del vaso colector de polvo, el filtro de algodón MIF y el conjunto del cono ciclónico, coloque el conjunto del cono ciclónico en el vaso colector de polvo y luego gire el conjunto de la cubierta del vaso colector de polvo hacia el vaso colector de polvo.

Cuando gire, se ensamblará en su lugar después de escuchar un sonido de "clic". (Figura 7)

Nota:

1. ¡Recuerde no perderse el filtro MIF!

2. Si encuentra que hay demasiado polvo en el recipiente para el polvo, puede limpiar el recipiente para el polvo y el conjunto del filtro con agua o reactivos neutros, y limpiarlos con un paño seco. Tenga en cuenta que el filtro MIF no debe lavarse con agua tanto como sea posible. Puede limpiar el polvo y la suciedad tocando. Al mismo tiempo, asegúrese de que estén completamente secos antes de colocar el recipiente para el polvo y el filtro MIF en la unidad principal.

Limpieza e instalación del rodillo de cepillo

Apague la máquina y desenchufe la fuente de alimentación, deslice y presione el botón deslizante de la cubierta del cepillo giratorio con la mano para cambiarlo del estado cerrado al estado abierto (Figura 8), luego gire la cubierta del cepillo giratorio y extraiga el rodillo conjunto de cepillo (Figura 9), es decir, se puede limpiar.

Después de limpiar el cepillo giratorio, instale el conjunto del cepillo giratorio y la cubierta del cepillo giratorio en el cuerpo uno por uno y bloquee el deslizador del cepillo giratorio.

Nota: Cuando limpie el cepillo giratorio, asegúrese de desconectar la fuente de alimentación para evitar la activación accidental del cepillo giratorio y lesiones personales.

Mantenimiento y almacenaje

Limpie la taza de polvo y el filtro MIF después de cada uso para su uso posterior. Se recomienda reemplazar un filtro MIF después de 30 a 50 horas de trabajo (dependiendo de la situación específica) para un mejor uso.

Cualquier papel, vidrio de plomo, plástico afectará en gran medida el efecto de la luz ultravioleta. Limpie y limpie el tubo UV con regularidad para un mejor uso.

No toque el tubo UV porque la suciedad afectará el efecto de la luz UV.

Coloque la máquina en un lugar fresco y seco si la máquina está inactiva. No lo deje expuesto a la luz solar directa o en un ambiente húmedo.

Notas importantes sobre seguridad

1. Lea atentamente este manual de instrucciones antes de usarlo, guárdelo debidamente y guárdelo para su uso futuro.
   2.El diseño del producto y las especificaciones del manual pueden variar ligeramente del producto real.
2. Este producto es un aparato eléctrico. No deje que el producto funcione solo sin supervisión.
3. Apague el interruptor de alimentación y desconecte el cable de alimentación si la máquina va a estar inactiva. No desenchufe el cable de alimentación con la mano húmeda en caso de descarga eléctrica.
4. Cortar la corriente cuando la máquina esté en limpieza, reparación o no se utilice.
   6.No deje que el cable de alimentación pase a través de objetos afilados, y evite arrastrar el cable de alimentación para mover la máquina para evitar dañar el cable de alimentación.
5. No utilice el producto para recoger objetos calientes como carbón y colillas de cigarrillos, objetos afilados como cristales rotos, líquidos corrosivos, sustancias inflamables y explosivas como gasolina y alcohol, de lo contrario podría dañar el producto o provocar un incendio, causando así lesiones personales y otros accidentes.
6. No utilice esta máquina para recoger agua o polvo húmedo, y evite que la máquina quede expuesta a la lluvia, al agua o que se utilice en lugares húmedos (como cuartos de baño, lavabos, lavanderías, etc.) para evitar averías.
   9.Evite que el producto se acerque a aparatos de calefacción o quede expuesto al sol para evitar incendios.
7. No deje que los niños jueguen con el producto o lo manejen para evitar accidentes.
   11.Evite que el producto funcione durante mucho tiempo cuando el puerto de succión esté bloqueado para evitar daños.
   12.El producto está equipado con luz UV-C. No mire la parte inferior de la máquina cuando esté encendida para evitar que los rayos UV causen daños al cuerpo humano.
8. No deje que la luz UV-C incida sobre las plantas para evitar dañarlas. No concentre la luz UV-C en un solo lugar para un uso continuado, ya que podría dañar los objetos limpiados.
9. No se siente sobre el producto para evitar daños.
10. No retire el rodillo de Cepillo cuando la máquina esté encendida o en funcionamiento para evitar daños.
11. Este producto solo puede usarse para limpiar textiles como colchones, mantas, almohadas, sofás, etc.
12. Si el cable de alimentación se daña, debe ser reemplazado por un profesional en el departamento de mantenimiento del fabricante o departamento similar para evitar peligro.

Solución de problemas

Compruebe los siguientes puntos problemáticos antes de ponerse en contacto con el servicio postventa.

Problemas Posibles razones Solución
El producto no se enciende	El cable de alimentación no está bien insertado	Compruebe si el enchufe de alimentación está bien insertado.
	No hay corriente en la toma de corriente	Comprueba el enchufe
	El interruptor de encendido/apaga-do no está pulsado	Pulse el interruptor de encendido/apagado
Succión débil	Entrada de aire bloqueada Limpie la entrada de aire limpio
	MIF bloqueado Limpie el depósito de polvo y el MIF
	Ciclón bloqueado Ciclón limpio
La luz ultravioleta no funciona	Microswitch dañado	Póngase en contacto con el servicio post - venta para reemplazar el microswitch.
	Inclinación de la máquina y micro-interruptor superficie de limpieza izquierda	El grado de inclinación de la máquina no puede superar los 30 grados
	Defecto de luz UV	Contacte con el servicio postventa para sustituir la luz UV
La máquina deja de funcionar de repente	Taza llena de polvo	Deje de utilizar el producto y limpie la obstrucción y utilice la máquina después de 2 horas
	Entrada de aire de la máquina bloqueada
	MIF bloqueado
La escobilla deja de funcionar de repente	Rollo de cepillado enredado	Retira el cepillado, límpialo y vuelve a montarlo
	Correa suelta o rota	Contacte con el servicio postventa para sustituir la correa

Si hay otros fallos, deben utilizarse herramientas especiales, póngase en contacto con el servicio postventa para que le orienten.

Especificaciones del producto

Parámetros técnicos

Número de modelo BX5 Pro

Tensión nominal 220-240V~

Frecuencia nominal 50-60Hz

Potencia nominal 500W

Diagrama de circuito de

Información del fabricante

Fabricante Kingclean Electric Co, Ltd
Dirección	No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu, 215009, China

Eliminación

La máquina, los accesorios y el embalaje deben clasificarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica!

Sólo para los países de la CE: De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe ser recogido por separado y eliminado de manera ecológica.

Sujeto a cambios sin previo aviso. s.

Información sobre la garantía

Este producto está cubierto un año garantía de dos años a partir de la fecha de compra. No cubre el desgaste normal, el uso comercial, las modificaciones realizadas en el equipo después de la compra, las actividades de limpieza, el mal uso, los daños causados por el comprador o por terceros, los daños debidos al entorno exterior.
