BX5 Pro - Odkurzacz JIMMY - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz przeciw roztoczom
Marka	JIMMY
Model	BX5 Pro
Moc znamionowa	500 W
Napięcie znamionowe	220-240 V~
Częstotliwość znamionowa	50-60 Hz
Technologia UV-C	Tak, z mikroprzełącznikami bezpieczeństwa
Generator ultradźwiękowy	Tak
Typ filtra	Filtr MIF (zmywalny i wielokrotnego użytku)
Pojemność pojemnika na kurz	Około 0,5 L
Długość przewodu zasilającego	Około 5 m (szacunkowo)
Masa netto	Około 2,5 kg (szacunkowo)
Wymiary (dł. × szer. × wys.)	Około 300 × 250 × 200 mm (szacunkowo)
Akcesoria w zestawie	Mini szczotka, instrukcja obsługi
Zalecane zastosowanie	Tekstylia: materace, koce, poduszki, kanapy
Gwarancja	1 rok
Konserwacja i czyszczenie	Regularne czyszczenie pojemnika, filtra MIF i szczotki; możliwe mycie wodą
Bezpieczeństwo	Nie używać na wodzie ani substancjach łatwopalnych; automatyczne wyłączenie UV przy nadmiernym przechyleniu
Dostępne części zamienne	Filtr MIF, wałek szczotki

Często zadawane pytania - BX5 Pro JIMMY

Jak używać odkurzacza JIMMY BX5 Pro?

Podłącz urządzenie, naciśnij przycisk Wł./Wył., aby uruchomić w trybie mocnym. Przycisk trybu pozwala przełączyć na tryb słaby. Naciśnij ponownie Wł./Wył., aby zatrzymać.

Jak wyczyścić pojemnik na kurz?

Wyłącz i odłącz urządzenie. Naciśnij przycisk odblokowania i podnieś pojemnik. Oddziel pokrywę pojemnika, obracając zgodnie z ruchem wskazówek zegara, a następnie opróżnij kurz. W razie potrzeby umyj wodą i dokładnie osusz przed ponownym montażem.

Jak wyczyścić filtr MIF?

Wyjmij filtr, ściskając logo UP i ciągnąc. Delikatnie postukaj, aby usunąć kurz. Unikaj zbyt częstego mycia; jeśli konieczne, użyj wody i dokładnie osusz. Wymień filtr po 30–50 godzinach użytkowania.

Co zrobić, jeśli siła ssania spadnie?

Sprawdź, czy otwór ssący nie jest zatkany, wyczyść go. Sprawdź również filtr MIF i cyklon; jeśli są zatkane, wyczyść je.

Jak wyczyścić wałek szczotki?

Wyłącz i odłącz urządzenie. Przesuń zatrzask pokrywy szczotki do pozycji otwartej, zdejmij pokrywę i wyjmij wałek. Wyczyść go dołączoną mini szczotką, a następnie włóż z powrotem i zablokuj zatrzask.

Dlaczego światło UV gaśnie?

Światło UV wyłącza się automatycznie, gdy maszyna jest przechylona o więcej niż 30 stopni lub gdy oba mikroprzełączniki nie są wciśnięte. Upewnij się, że urządzenie jest dobrze położone na czyszczonej powierzchni.

Czy można używać odkurzacza na mokrych powierzchniach?

Nie, to urządzenie jest przeznaczone wyłącznie do czyszczenia na sucho. Nie odkurzaj wody ani mokrego kurzu i nie używaj go w wilgotnych pomieszczeniach (łazienka itp.), aby uniknąć ryzyka uszkodzenia.

Jakie akcesoria są w zestawie?

Odkurzacz jest dostarczany z mini szczotką do czyszczenia filtra i szczotki oraz instrukcją obsługi.

Jak przechowywać urządzenie?

Umieść maszynę w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego i wilgoci. Odłącz przewód zasilający i prawidłowo go zwiń.

Co zrobić w przypadku awarii lampy UV?

Najpierw sprawdź nachylenie maszyny (nie powinno przekraczać 30°). Jeśli problem będzie się powtarzał, skontaktuj się z serwisem posprzedażowym w celu wymiany lampy UV lub mikroprzełącznika.

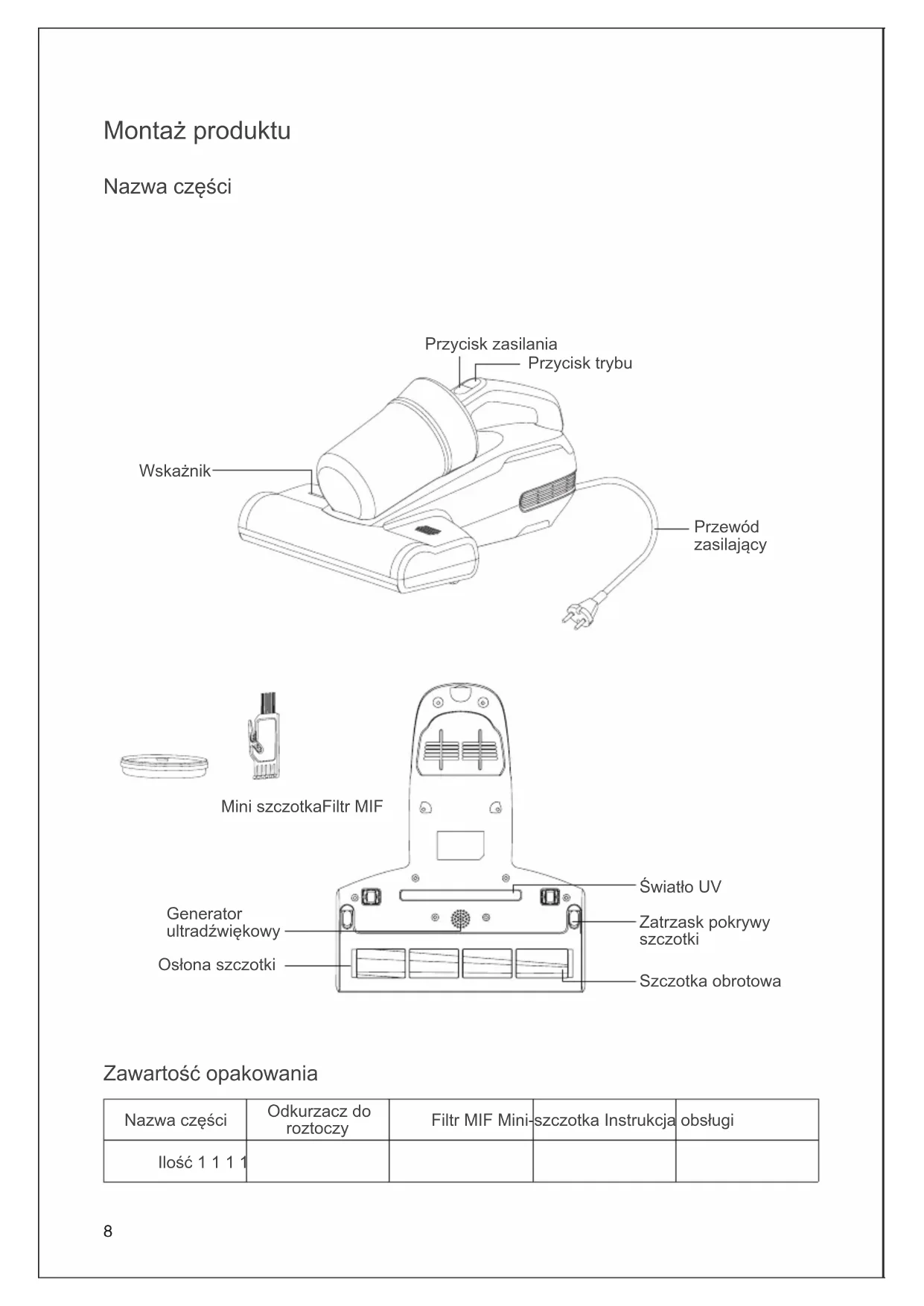

INSTRUKCJA OBSŁUGI BX5 Pro JIMMY

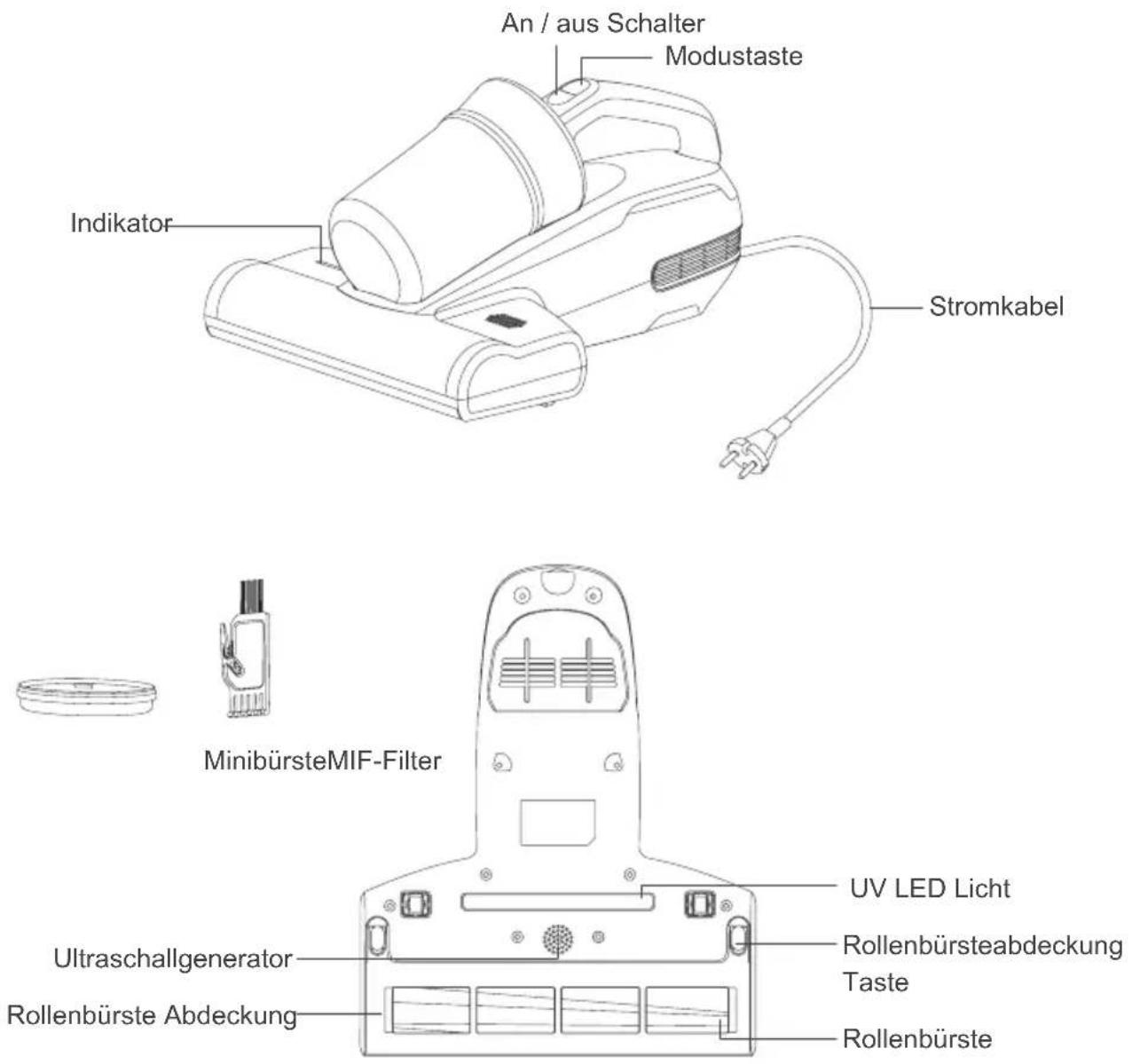

Przycisk zasilania Przycisk trybu Wskaźnik Przewód zasilający

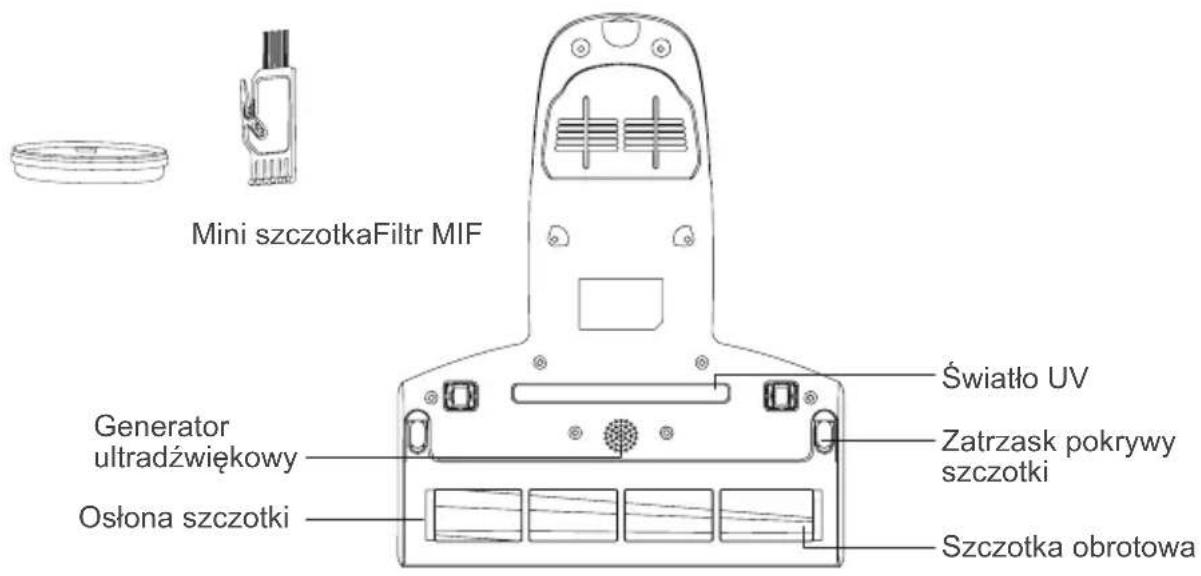

Mini szczotkaFiltr MIF Generator ultradźwiękowy Osłona szczotki Światło UV Zatrzask pokrywy szczotki Szczotka obrotowa

Zawartość opakowania

Nazwa części	Odkurzacz do roztoczy	Filtr MIF Mini-szczotka Instrukcja	obsługi
Ilość 1 1 1 1

Użycie produktu

Opis funkcji

Włóż wtyczkę do gniazdka i naciśnij przycisk zasilania. Urządzenie uruchomi tryb strong, a odpowiedni wskaźnik się zaświeci. Naciśnij przycisk trybu, aby przełączyć na tryb soft, a wskaźnik soft się zaświeci. Naciśnij ponownie przycisk zasilania, a urządzenie się wyłączy.

Uwaga:

1. Jeżeli pojemnik na kurz jest pełny, należy go opróżnić oraz wyczyścić filtr MIF.
2. Ze względów bezpieczeństwa, oświetlenie UV działa wyłącznie wtedy, gdy dwa przełączniki są wciśnięte jednocześnie. W przeciwnym razie oświetlenie UV zostanie automatycznie wyłączone.
3. Produkt jest wyposażony w oświetlenie UV. Nie należy patrzeć w stronę dolnych części urządzenia, kierować oświetlenia na rośliny, gdy zasilanie produktu jest włączone, aby zapobiec promieniom UV powodującym szkody dla ludzi oraz obiektów.

Czyszczenie I konserwacja

Uwaga:

1. Filtr MIF jest dostępny w sprzedaży u dystrybutora JIMMY.
2. Zaleca się czyszczenie pojemnika na kurz w odpowiednim czasie po każdym użyciu. Jeżeli ilość kurzu jest zbyt duża i powoduje zablokowanie filtra MIF, należy go wyczyścić na czas lub w razie potrzeby wymienić.

Czyszczenie pojemnika na kurz

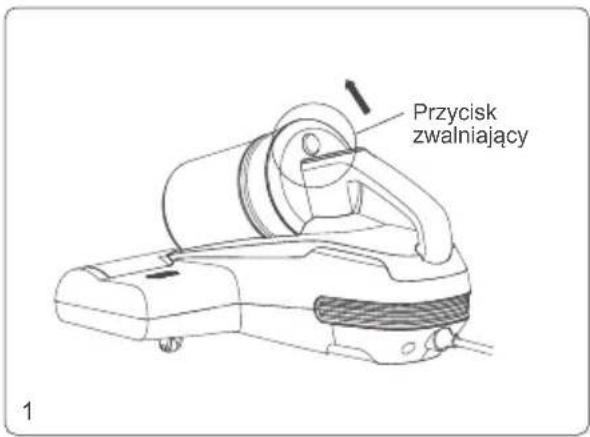

1. Wyłącz urządzenie i odłącz przewód zasilający. Następnie naciśnij przycisk zwalniający i podnieś do góry (Rysunek 1).

2. Przytrzymaj osobno pojemnik na kurz i pokrywę pojemnika na kurz. Przekręć pokrywę pojemnika w kierunku przeciwnym do ruchu wskazówek zegara (Rysunek 2), podnieś i zdejmij ją z pojemnika w celu wyczyszczenia (Rysunek 3).

Trzymając moduł filtra, drugą ręką naciśnij znak "UP" i wyjmij filtr (Rysunek 4). Nie naciskaj na filtr w odwrotną stronę w przypadku jego zatkania (Rysunek 5).

Wyczyść metalowy moduł filtra za pomocą dołączonej szczoteczki (Rysunek 6).

Po wyczyszczeniu pojemnika na kurz, filtra MIF i modułu filtra, zamontuj elementy w odwrotnej kolejności. Obróć pokrywę zbiornika na kurz do zbiornika. Po usłyszeniu dźwięku "kliknięcia" upewnij się, że znak kropki jest dopasowany do pozycji blokady. (Rysunek 7)

Przycisk zwalniający 1

Moduł pokrywy pojemnika na kurz Pojemnik na kurz 2

Modul filtra 3

Pokrywa Filtr MIF 4 5

Wciśnij Filtr

Metalowy moduł filtra Mini-szczotka 6

Obróć pokrywę pojemnika na kurz 7

Uwaga :

1. Nie pomijaj filtra!

2. Jeżeli w pojemniku na kurz nagromadzi się zbyt dużo kurzu, należy oczyścić pojemnik na kurz i zespół filtra wodą, a następnie wytrzeć je suchą szmatką. Należy zwrócić uwagę, że filtr MIF należy myć jak najrzadziej. Oczyć filtr MIF z kurzu i ciał obcych, naciskając na niego, a przed montażem upewnij się, że pojemnik na kurz i zespół filtra są całkowicie suche.

8 9

Wyjmij Szczotka Osłona szczotki

Czyszczenie i montaż szczotki obrotowej

Wyłącz urządzenie i odłącz przewód zasilający, obróć prawe pokrętło blokady w kierunku przeciwnym do ruchu wskazówek zegara z pozycji zablokowanej do pozycji odblokowanej (Rysunek 8), aby wyjąć szczotkę w celu wyczyszczenia (Rysunek 9).

Po wyczyszczeniu szczotki, zamontuj kolejno szczotkę i osłonę szczotki z powrotem do korpusu oraz ustaw jej blokadę.

Uwaga: ze względów bezpieczeństwa przed przystąpieniem do czyszczenia szczotki należy wyłączyć urządzenie i odłączyć przewód zasilający.

Konserwacja i przechowywanie

Aby móc dalej używać, należy po każdym użyciu wyczyścić pojemnik na kurz i filtr MIF. Dla lepszego używania zaleca się wymianę filtra po 30-50 godzinach pracy (w zależności od sytuacji).

Jakikolwiek papier, szkło ołowiane, plastik będą miały duży wpływ na działanie promieniowania UV. Kurz lub plamy na osłonie lampy UV wpływają na działanie światła UV. Proszę regularnie wycierać i czyścić osłonę lampy UV.

Nie należy dotykać pokrywy lampy UV, ponieważ zabrudzenia wpływają na działanie lampy UV.

Jeżeli urządzenie ma być nieużywane, należy je umieścić w chłodnym i suchym miejscu. Nie należy pozostawiać go w bezpośrednim świetle słonecznym lub w wilgotnym środowisku.

Uwagi dotyczące bezpieczeństwa

1. Proszę uważnie przeczytać niniejszą instrukcję przed użyciem i zachować ją do wykorzystania w przyszłości.
2. Wygląd produktu i specyfikacja w instrukcji mogą nieznacznie różnić się od rzeczywistego produktu. Proszę wziąć pod uwagę, że produkt fizyczny ma pierwszeństwo.
   3.Nigdy nie należy pozostawiać pracującej maszyny bez nadzoru.

3. Proszę wyłączyć przełącznik zasilania i odłączyć przewód zasilający, jeżeli urządzenie ma być nieczynne. Nie należy odłączać kabla zasilającego wilgotną ręką, gdyż grozi to porażeniem prądem.

4. Należy odciąć zasilanie, gdy urządzenie jest czyszczone, naprawiane lub nie jest używane.

5. Przewód zasilający należy trzymać z dala od ostrych przedmiotów i nie należy ciągnąć za przewód, aby poruszać urządzeniem w przypadku uszkodzenia przewodu.
6. Ze względów bezpieczeństwa nie należy używać produktu do czyszczenia gorących przedmiotów, takich jak węgiel, niedopałki papierosów, ostre przedmioty, takie jak rozbite szkło, żrące ciecze, materiały łatwopalne i wybuchowe, takie jak benzyna i alkohol. W przeciwnym razie może to spowodować uszkodzenie produktu lub pożar.
7. Nie należy używać tego urządzenia do zbierania wody lub mokrego pyłu, a także unikać wystawiania urządzenia na działanie deszczu, wody lub używania go w wilgotnych miejscach (takich jak łazienki, umywalnie, pralnie itp.), aby uniknąć awarii.
8. Należy unikać zbliżania się produktu do urządzeń grzewczych lub wystawiania go na działanie promieni słonecznych, aby uniknąć pożaru.
9. Nie należy pozwalać dzieciom na zabawę i obsługę produktu, aby uniknąć wypadków.
10. Należy unikać długotrwałej pracy produktu, gdy port ssący jest zablokowany, aby uniknąć uszkodzenia.
11. Produkt jest wyposażony w lampę UV-C. Nie należy patrzeć na spód urządzenia, gdy włączone jest zasilanie, aby promienie UV nie powodowały uszkodzeń ciała ludzkiego.
12. Proszę nie pozwolić, aby światło UV-C świeciło na rośliny, aby ich nie uszkodzić. Nie należy koncentrować światła UV-C w jednym miejscu do ciągłego używania, co może spowodować uszkodzenie czyszczonych przedmiotów.
13. Nie należy siadać na produkcie, aby uniknąć jego uszkodzenia.
14. Nie zdejmować szczotki obrotowej, gdy maszyna jest włączona lub pracuje, aby uniknąć uszkodzeń.
15. Tego produktu można używać tylko do czyszczenia tekstyliów, takich jak materace, koce, poduszki, sofy itp.
16. W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpieczeństwa, należy go wymienić lub naprawić u producenta, w firmie naprawczej lub u osoby wykwalifikowanej.

Rozwiązywanie problemów

Przed udaniem się do serwisu proszę sprawdzić następujące punkty awarii.

Problemy Możliwe przyczyny Rozwiązanie
Produkt się nie włącza	Przycisk zasilania nie jest wciśnięty.	Wciśnij przycisk zasilania.
	Brak zasilania w gniazdku Sprawdź gniazdko.
	Przewód zasilający nie jest mocno włożony.	Sprawdź, czy wtyczka zasilania jest mocno włożona.
Słaba siła ssania	Zablokowany wlot powietrza Oczyść	wlot powietrza
	Zablokowany filtr MIF Oczyć pojemnik na kurz i filtra
	Zespół filtra zablokowany Wyczyść zespół filtra
Światło UV nie działa	Zbyt duży kąt nachylenia urządzenia	Stopień nachylenia urządzenia nie może przekraczać 30 stopni
	Awaria światła UV	Skontaktuj się z serwisem w celu wymiany lampy UV
	Przełączniki są uszkodzone	Kontakt z serwisem gwarancyjnym w celu wymiany przełączników
Problems Possible Reasons Solution
Urządzenie nagle przestaje działać	Pojemnik na kurz pełny	Należy zaprzestać stosowania produktu, oczyścić zator i używać ponownie po 2 godzinach
	Zablokowany wlot powietrza
	Filtr MIF zablokowany
Awaria szczotki	Zapłatany zwój szczotki	Wyjmij szczotkę obrotową wyczyść ją i zamontuj ponownie
	Pasek luźny lub pęknięty Skontaktuj się z serwisem

W przypadku innych usterek należy używać specjalnych narzędzi, prosimy o kontakt z serwisem posprzedażowym w celu uzyskania wskazówek.

Specyfikacja produktu

Parametry techniczny

Model BX5 Pro
Napięcie znamionowe 220-240V~
Częstotliwość znamionowa 50-60Hz
Moc znamionowa 500W

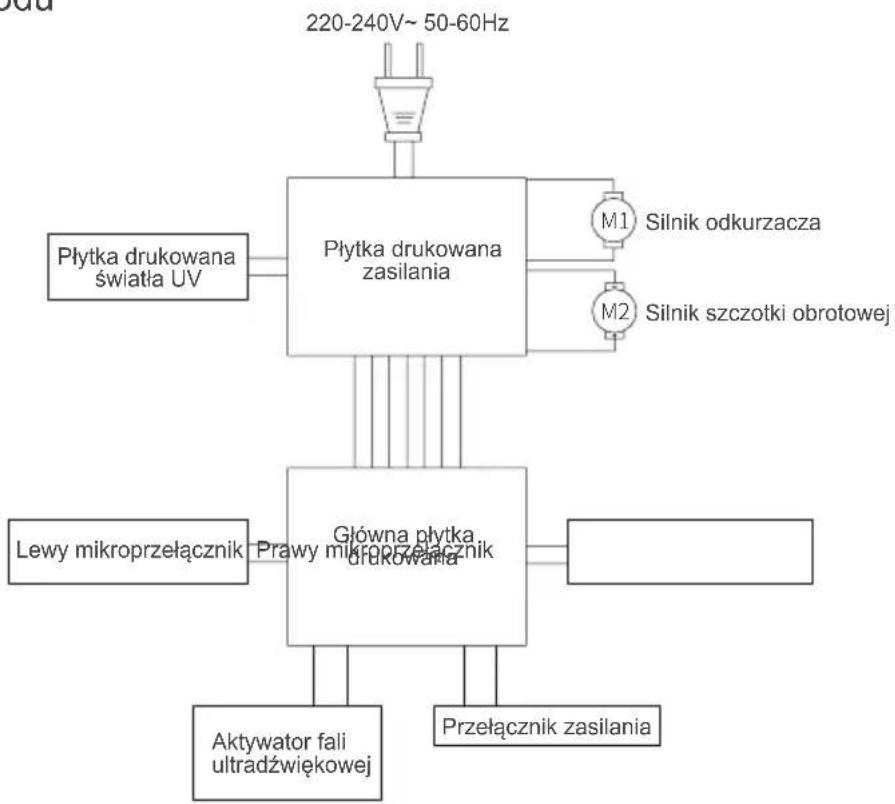

Schemat obwodu

Informacje o producencie

Producent Kingclean Electric Co., Ltd
Adres	No.1 Xiangyang Road, Suzhou New District, prowincja Jiangsu 215009, China

Utylizacja

Urządzenie, akcesoria i opakowanie powinny być posortowane w celu przyjaznego dla środowiska recyklingu.

Nie należy wyrzucać urządzenia do odpadów komunalnych!

Tylko dla krajów UE: Zgodnie z europejską wytyczną 2012/19/UE urządzenie, które nie nadaje się już do użytku, oraz zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub używane akumulatory/ baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez wcześniejjszego powiadomienia.

Zastrzega się możliwość zmian bez uprzedzenia.

Informacje gwarancyjne

Produkt ten objęty jest roczną gwarancją na urządzenie, serwis od daty zakupu.

Z gwarancji wyłączone jest normalne zużycie, użytkowanie w celach komercyjnych, zmiany w zakupionym urządzeniu, czyszczenie, skutki niewłaściwego używania lub uszkodzenia przez nabywcę lub osoby trzecie, uszkodzenia, które można przypisać okolicznościom zewnętrznym.
