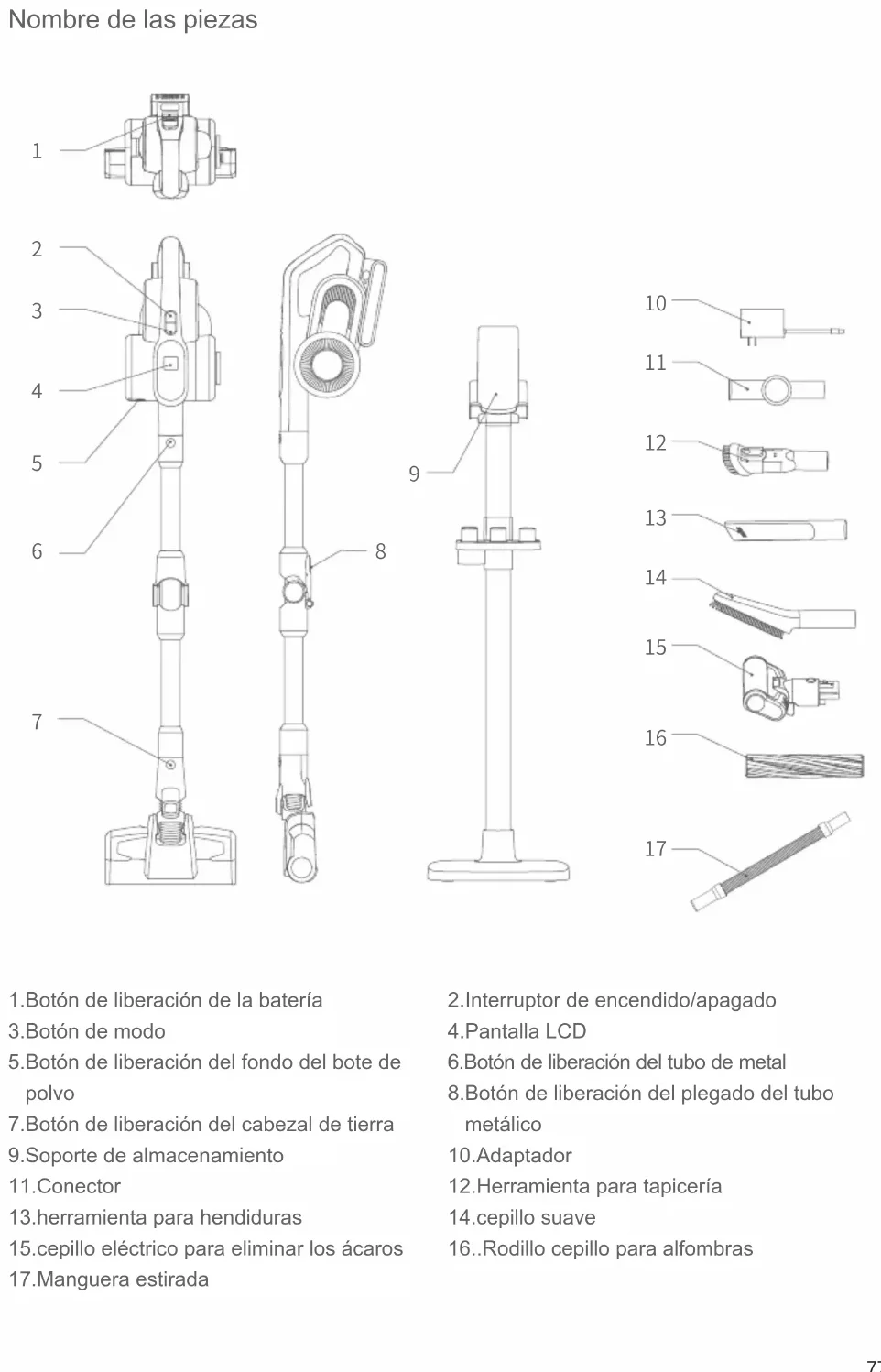

MANUAL DE USUARIO H10 Pro JIMMY

1.Conjunto de la tapa frontal 3.Manguito del tubo metálico superior 5.Montaje de la base 7.tornillos*8 2.Tubo metálico superior 4.Soporte de accesorios 6.Montaje de la base

Nombre de las partes del medio de almacenamiento Conjunto de soportes de almacenamiento de accesorios 1.Coloca la base en el suelo, introduce el tubo metálico inferior en la base y ja 2 tornillos. 2.Inserte el soporte de accesorios en la parte superior del tubo metálico inferior, coloque el tubo metálico superior y el conjunto de manguitos del tubo metálico superior en el soporte de accesorios, je 4 tornillos como se muestra en la imagen. 3.Coloque el conjunto de la cubierta frontal en el tubo metálico superior y je 2 tornillos como se muestra en la imagen.79 Nombre de la sala Aspiradora de mano Cabezal de suelo eléctrico Tubo metálico exible paquete de baterías Herramienta para hendiduras Cantidad 1 1 1 1 1 Nombre de la sala Cepillo suave Conector Herramienta para tapicería Manguera estirada Rodillo cepillo para alfombras Cantidad 1 1 1 1 1 Nombre de la sala Cepillo eléctrico para eliminar los ácaros Adaptador Montaje de la cubierta frontal Tubo metálico superior Soporte de accesorios Cantidad 1 1 1 1 1 Nombre de la sala Tubo metálico inferior Montaje de la base Tornillos Manual del usuario Cantidad 1 1 8 1 Lista de embalaje Montaje de la máquina Montaje y desmontaje del cabezal de suelo eléctrico con tubo metálico exible Sujeta el cabezal de tierra con la mano izquierda, utiliza la mano derecha para introducir el tubo metálico verticalmente en el cabezal de tierra, alinéalo con la aguja conductora, presiona el tubo hasta que oigas un "clic". Precaución: Mantenga el mango y la cabeza del suelo en la misma dirección, y la aguja conductora debe estar alineada con el enchufe. Al embalar, almacenar o limpiar, si es necesario retirar el cabezal de suelo eléctrico, pulse el botón de liberación del cepillo y tire del tubo metálico en la dirección indicada en la foto para retirar el cabezal de suelo. Montaje del paquete de baterías con la aspiradora de mano Sujete el paquete de baterías, alinéelo con la ranura de la guía en el cuerpo de la aspiradora de mano, deslícelo en la dirección de la echa en la imagen. Después de la instalación, tire del paquete de baterías para asegurarse de que no se desprende. Precaución: Cuando la aspiradora no se utilice durante un largo período de tiempo, por favor, retire la batería, empaque la máquina y guárdela en un lugar fresco y seco, evitando la luz solar directa o un ambiente húmedo.

Montaje del cabezal de suelo y del tubo metálico con la aspiradora de mano En primer lugar, monte el cabezal de suelo y el tubo metálico según el método de montaje del cabezal de suelo eléctrico con el tubo metálico. A continuación, como indica la echa, alinee la aguja conductora del tubo metálico con el acoplamiento de la boquilla de aspiración de la aspiradora de mano, empuje el tubo metálico hacia arriba hasta que oiga un "clic". Montaje de los accesorios Para facilitar su uso, este producto está especialmente equipado con algunos accesorios para la parte manual de la aspiradora. Si utiliza la aspiradora de mano sola, puede conectar los accesorios directamente según sus necesidades o conectar los accesorios a través de la manguera extensible.

H10 Pro Cepillo eléctrico para eliminar los ácaros Herramienta para tapicería Herramienta para hendiduras Cepillo para el polvo Manguera estirada Conector Rodillo cepillo para alfombras Modelo Nombre81 Accesorios Lista de conexiones

Uso de la aspiradora Carga Precaución: 1.Cuando se utiliza el producto por primera vez, la batería no está llena. Es necesario cargar la aspiradora antes de utilizarla. 2.Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido por un profesional del fabricante, un agente de reparaciones o un servicio similar. El producto puede cargarse de dos maneras: 1.Cargue la batería por separado: Conecta un extremo del cargador al conector de la batería y el otro extremo del cargador a la toma de corriente para cargar la batería directamente. De este modo, cuando la batería se está cargando, la luz del lateral del paquete de baterías es roja y se vuelve verde cuando la carga está completa.82 Botón de encendido/apagado Botón de modo Pantalla LCD

2.4.Cargue la batería en la máquina: Enchufe un

extremo del cargador en el conector del paquete de baterías y el otro extremo del cargador en la toma de corriente para cargar la batería cuando el paquete de baterías esté montado en la aspiradora. La pantalla LCD de la unidad mostrará el porcentaje de carga de la batería. Cuando la carga esté completa, la pantalla mostrará el 100%, como se muestra en las imágenes. Precaución: 1.Cuando la energía de la batería es inferior al ≤20%, la máquina tendrá un recordatorio de voz. Si la máquina está trabajando en modo Max en este estado, cambiará automáticamente a modo Eco. Cuando la batería se agote, la máquina se apagará después de la pantalla LCD y los recordatorios de voz. 2.Si la aspiradora se deja inactiva durante un largo periodo de tiempo, recargue la batería cada tres meses para evitar que se estropee. Uso de la aspiradora de mano y del contenido de la pantalla LCD Retire la aspiradora del soporte de almacenamiento, pulse el botón de encendido/ apagado para poner en marcha o detener la aspiradora. El botón de modo se utiliza para ajustar el modo de funcionamiento. Cuando el aparato se enciende, funciona en modo Auto, pulse el botón de modo para cambiar al modo Turbo-Max - Eco-Auto. Durante el cambio de modo, el modo se muestra en la pantalla LCD y se emite un recordatorio de voz. El centro de la pantalla LCD muestra el tiempo de funcionamiento restante del producto en el modo actual. Cuando se cambia el modo, el tiempo de funcionamiento restante también cambia en consecuencia. Cuando el producto está funcionando en modo Max y la carga de la batería cae por debajo del 20%, para prolongar el tiempo de funcionamiento del producto, éste pasa automáticamente del modo Max al modo Eco. Una vez que la batería está cargada más del 20%, el producto puede funcionar en modo Max. Cuando el producto funciona en modo automático, ajusta la potencia de trabajo según el contenido de polvo y el tipo de suelo que detecta, para conseguir una mayor ecacia de limpieza. En el modo automático, la pantalla LCD muestra Auto independientemente de la potencia de trabajo.

Combinación de cepillos Cepillo para alfombras Botón de plegado

El producto está equipado con un sensor capaz de detectar el contenido de polvo. En la parte inferior de la pantalla LCD, se pueden ver 4 círculos luminosos que mostrarán la cantidad de polvo clasicado según el diámetro de las partículas en 4 tipos: 10μm-60μm (rojo), 60μm- 180μm (naranja), 180-500μm (azul) y >500μm (verde). A medida que el contenido de polvo aumenta, los circulos se van rellenando de color. El grado de limpieza de la supercie se muestra visualmente en la pantalla LCD. Los círculos se van rellenando de color a medida que el contenido de polvo aumenta Uso de tubo metálico exible El tubo metálico exible tiene dos modalidades: vertical y de exión. El modo vertical es equivalente al tubo metálico normal. El modo de exión puede utilizarse para limpiar debajo del sofá, la mesa o la cama, etc. Cuando se requiera el modo de curvado, pulse el botón de liberación y el tubo metálico podrá alcanzar un ángulo de curvado de 0-90°. Utilización del cabezal de suelo eléctrico El cabezal eléctrico para suelos es adecuado para todo tipo de suelos, como suelos duros, baldosas y alfombras, etc. El producto viene con un cepillo adicional para alfombras que puede ser sustituido por el cabezal eléctrico para limpiar las alfombras a fondo. Precaución: Durante el funcionamiento del cabezal eléctrico para suelos, si hay un gran volumen de materias extrañas inhaladas o demasiadas fibras enrolladas, o incluso si un niño en el juego de la máquina ha metido por error la mano en la boquilla, lo que hace que el cepillo se detenga anormalmente, el cabezal eléctrico para suelos dejará de funcionar, con el n de proteger la seguridad de las personas y del motor del cepillo. Rojo Amarillo Azul Verde84 Uso de los accesorios Herramienta para hendiduras: adecuada para limpiar hendiduras, esquinas de puertas y ventanas y otros espacios estrechos. Herramienta para tapicería: adecuada para limpiar armarios, alféizares, sofás y mesas. Cepillo suave: adecuado para la limpieza de muebles fáciles de rayar como librerías, artesanías, etc. Manguera estirada: adecuada para conectarla a otras herramientas para limpiar zonas de difícil acceso. Cabezal de colchón eléctrico: adecuado para el sofá y el colchón. El rodillo del cepillo golpea y limpia los ácaros del polvo y los alérgenos del sofá o de la cama profunda. Conector: puede conectarse a otras herramientas y doblarse en diferentes ángulos para limpiar el polvo en la parte superior de los armarios altos o el polvo en el techo. Limpieza y sustitución de piezas Precaución: 1.El filtro HEPA se puede adquirir en los distribuidores locales de aspiradoras. 2.Se recomienda limpiar el recogedor después de cada uso. Cuando el depósito de polvo está lleno o el filtro HEPA está obstruido, debe limpiarse y sustituirse si es necesario. El rodillo del cepillo eléctrico puede enredarse con el pelo después de un uso prolongado. Debe limpiarse a tiempo para que la aspiradora funcione con mayor eficacia. Limpia el recogedor y los filtros 1.Presione la tapa inferior del depósito de polvo para abrir la tapa inferior del depósito de polvo. Figura

2.Deseche el polvo en la papelera. Figura

3.Sujete la tapa del depósito de polvo y gírela en sentido contrario a las agujas del reloj, retire el conjunto del ciclón del depósito de polvo para limpiarlo. Figura

4.Gire el ciclón en sentido contrario a las agujas del reloj, desmonte el ciclón para su limpieza. Figura

5.Sujete la cubierta HEPA y gírela en sentido contrario a las agujas del reloj, retire el conjunto HEPA de la cubierta superior, luego gire la cubierta HEPA para retirar el HPEA de la cubierta para su limpieza. Figura

6.Si el HEPA necesita ser lavado, sujete el HEPA y gírelo en el sentido de las agujas del reloj, luego retírelo de la cubierta del HEPA para lavarlo. El HEPA debe estar completamente seco antes de volver a utilizarlo. Figura

7. Después de la limpieza, vuelva a montar las

piezas en el orden inverso al del desmontaje. Limpieza del rodillo de la brocha 1.Mueva el botón de liberación del cepillo en la dirección de la echa para retirar la cubierta del cepillo. 2.Retira un extremo del cepillo y sácalo de la boquilla para limpiarlo. 3.Después de limpiar o sustituir la escobilla, vuelva a montarla en el orden inverso al del desmontaje. Guardar las aspiradoras Extracción de la batería Press the battery release button, pull battery pack out backward and place the battery in a plastic bag, then store it in a dry place. Almacenamiento de productos Cuando la aspiradora no se utilice durante mucho tiempo, extraiga el paquete de baterías, empaque la máquina y guárdela en un lugar fresco y seco, no la ponga a la luz directa del sol ni en un ambiente húmedo. Botón de liberación del rodillo del cepillo Botón de liberación del paquete de baterías

Notas de seguridad Esta aspiradora está diseñada para uso doméstico. No lo utilice para nes comerciales o de otro tipo. Por favor, lea atentamente este manual de instrucciones antes de utilizarlo y guárdelo adecuadamente para su futuro uso. No coloque la aspiradora cerca de un fuego u otra instalación de alta temperatura. No utilice ni almacene la máquina en condiciones extremadamente malas, por ejemplo, con temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura entre 5 °C y 40 °C. Guarde la máquina en un lugar seco y evite la luz solar directa. Cargue completamente la batería antes de usarla por primera vez o después de un largo almacenamiento. Antes de utilizar la aspiradora, asegúrese de que el rodillo del cepillo está montado, de lo contrario puede provocar que el ventilador del motor se atasque y el motor falle. Por favor, no utilice la aspiradora para aspirar detergente, aceite, escorias de vidrio, agujas, cenizas de cigarrillos, polvo húmedo, agua, cerillas, etc. No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo de pared u objetos grandes como bolas de papel, ya que de lo contrario se producirán averías como bloqueos y fallos del motor. Evite bloquear la entrada de aire o la escobilla, ya que esto puede hacer que el motor falle. No ponga la mano o el pie en la entrada del cabezal del suelo para evitar lesiones. No vierta ni salpique agua u otros líquidos en la máquina para evitar que se produzca un cortocircuito y se queme la máquina. Si el cepillo no funciona, comprueba que no esté enredado en pelos u otras fibras largas y límpialo a tiempo. Si la máquina va a estar almacenada durante mucho tiempo, asegúrese de que la batería está completamente cargada antes de almacenarla y cargue la máquina al menos cada tres meses. Desenchufe el cargador para limpiar o reparar la máquina. Sujeta el cargador cuando lo enchufes o desenchufes y no tires del cable de carga. Utilice un paño seco para limpiar la máquina. Los líquidos como la gasolina, el alcohol o el disolvente de lacas pueden provocar grietas o decoloración y no deben utilizarse.87 Resolución de problemas Por favor, compruebe los siguientes puntos antes de enviar la unidad al agente de reparación designado. Si la máquina no funciona después de ser cargada completamente, debe ser revisada y reparada en nuestra ocina designada, por favor no desmonte la máquina por usted mismo. La máquina desechada contiene pilas. Deben reciclarse de forma segura. No los tire al azar. Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido o reparado por el fabricante

repair o un profesional. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido supervisión o instrucciones sobre el uso seguro del aparato y si comprenden los riesgos que conlleva. La unidad sólo debe utilizarse con la fuente de alimentación suministrada. Problemas Posibles causas Soluciones El motor no funciona La batería no está alimentada Cargue la aspiradora El tubo metálico, el cabezal del suelo, el paquete de baterías y la aspiradora no están montados correctamente. Compruebe que los accesorios están correctamente montados en la aspiradora Gotas de succión Taza de polvo completa Limpie el recogedor Filtro bloqueado Limpie o sustituya el ltro Flujo de aire del cabezal del suelo bloqueado Limpie el paso de aire del cabezal del suelo Corto tiempo de trabajo después de la carga La máquina no está completamente cargada Siga el manual de instrucciones para cargar completamente el paquete de baterías Envejecimiento de la batería Las baterías nuevas pueden adquirirse en un distribuidor local Los círculos de contenido de polvo en la pantalla LCD son siempre rojos. Sensor polvoriento Limpie el polvo del colector de polvo en la entrada de aspiración de la aspiradora de mano88 Avisos de avería 1.Cuando el paso de aire está bloqueado o el recogedor está lleno, la pantalla LCD le recordará que debe limpiar el recogedor y el filtro, como se muestra en las imágenes siguientes. En esta condición, si la unidad está operando en modo Max, cambiará automáticamente a modo Eco hasta que la obstrucción sea eliminada. 2.Si el rodillo de la alfombra necesita ser limpiado, la pantalla LCD mostrará recordatorios de limpieza del cepillo y de la placa de aire, así como recordatorios de voz. Si sigue utilizando la máquina, se activará la protección contra el bloqueo de los cepillos y la máquina dejará de funcionar. El producto reanudará su funcionamiento una vez que se haya eliminado la obstrucción. 3.Si los círculos de contenido de polvo en la pantalla LCD siguen siendo rojos, es posible que el sensor de polvo esté cubierto de polvo, por favor, limpie el polvo en el sensor de polvo que se encuentra en la entrada de succión de la aspiradora de mano. 4.Cuando hay un fallo en los componentes eléctricos, que requiere un servicio profesional para su instrucción o reparación, la pantalla LCD mostrará una advertencia de fallo con un código de error de F1 a F8. Póngase en contacto con el departamento de servicio del agente local y facilite el código de error.

2pcs Colector de polvo89 Los defectos de F1 a F8 son los siguientes: Precaución: Si se producen otras averías que requieren herramientas profesionales, para evitar cualquier peligro, la máquina debe ser reparada o sustituida por el fabricante, otras oficinas de mantenimiento o profesionales de oficinas similares. Especicaciones técnicas Código Defecto Soluciones

La tira de níquel de la batería está rota Sustituir o reparar la batería F2 Fallo del cargador Sustituir el cargador F3 Cortocircuito del motor en vacío Sustituir el motor de aspiración

Defecto de los componentes de la batería Sustituir o reparar la batería

Protección de sobreintensidad del motor en vacío 1st Sustituir el motor de aspiración

Protección de sobreintensidad del motor en vacío 2nd Sustituir el motor de aspiración

Fallo en la placa de circuito impreso o cable suelto en la placa de circuito impreso Sustituir la placa de circuito impreso o el cable de la placa de circuito impreso F8 Defecto en el circuito de la batería Sustituir o reparar la batería Número de modelo H10 Pro Tensión nominal 28.8V Potencia nominal 650W Tensión de entrada del adaptador 100-240V ~ 50-60 Hz 0.8A Tensión de salida del adaptador 34.2V 0.6A Cabezal Eléctrico de Suelo No. T-EB110VA Potencia nominal del cabezal de suelo eléctrico 50W Capacidad de la batería 3000mAh Capacidad de la batería 4-5h90 Eliminación La máquina, los accesorios y el embalaje deben clasicarse para su reciclaje ecológico.No tire la máquina a la basura doméstica! Fabricante Kingclean Electric Co, Ltd Dirección No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu, 215009, China Información del fabricante Esquema del circuito Montaje de PCBPCB de la batería de litioMontaje de la pantalla de visualizaciónPCB de transmisor de infrarrojosMontaje de PCB de pantallaMotor de vacío Motor del cabezal del sueloPCB de receptor de infrarrojosBatería de litioAltavozCargador

M91 Sólo para los países de la CE: De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe ser recogido por separado y eliminado de manera ecológica. Paquete de baterías: Las baterías incorporadas sólo pueden ser retiradas para su eliminación por personal cualicado. Abrir la carcasa puede dañar o destruir la máquina. No tire las pilas/baterías a la basura doméstica, al fuego o al agua. Si es posible, el paquete de baterías o las baterías deben descargarse, recogerse, reciclarse o eliminarse de forma respetuosa con el medio ambiente. Sujeto a cambios sin previo aviso. s. Información sobre la garantía Este producto está cubierto por una garantía de dos años a partir de la fecha de compra. No cubre el desgaste normal, el uso comercial, las modicaciones realizadas en el equipo después de la compra, las actividades de limpieza, el mal uso, los daños causados por el comprador o por terceros, los daños debidos al entorno exterior.92 Наименование деталей 1.Кнопка разблокировки аккумуляторной батареи 3.Кнопка режима 5.Кнопка разблокировки днища пылесборника 7.Кнопка разблокировки насадки для пола 9.Держатель 11.Соединитель 13.Насадка для узких мест 15.Электрическая насадка для пола
