MANUAL DE USUARIO BX6 Pro JIMMY

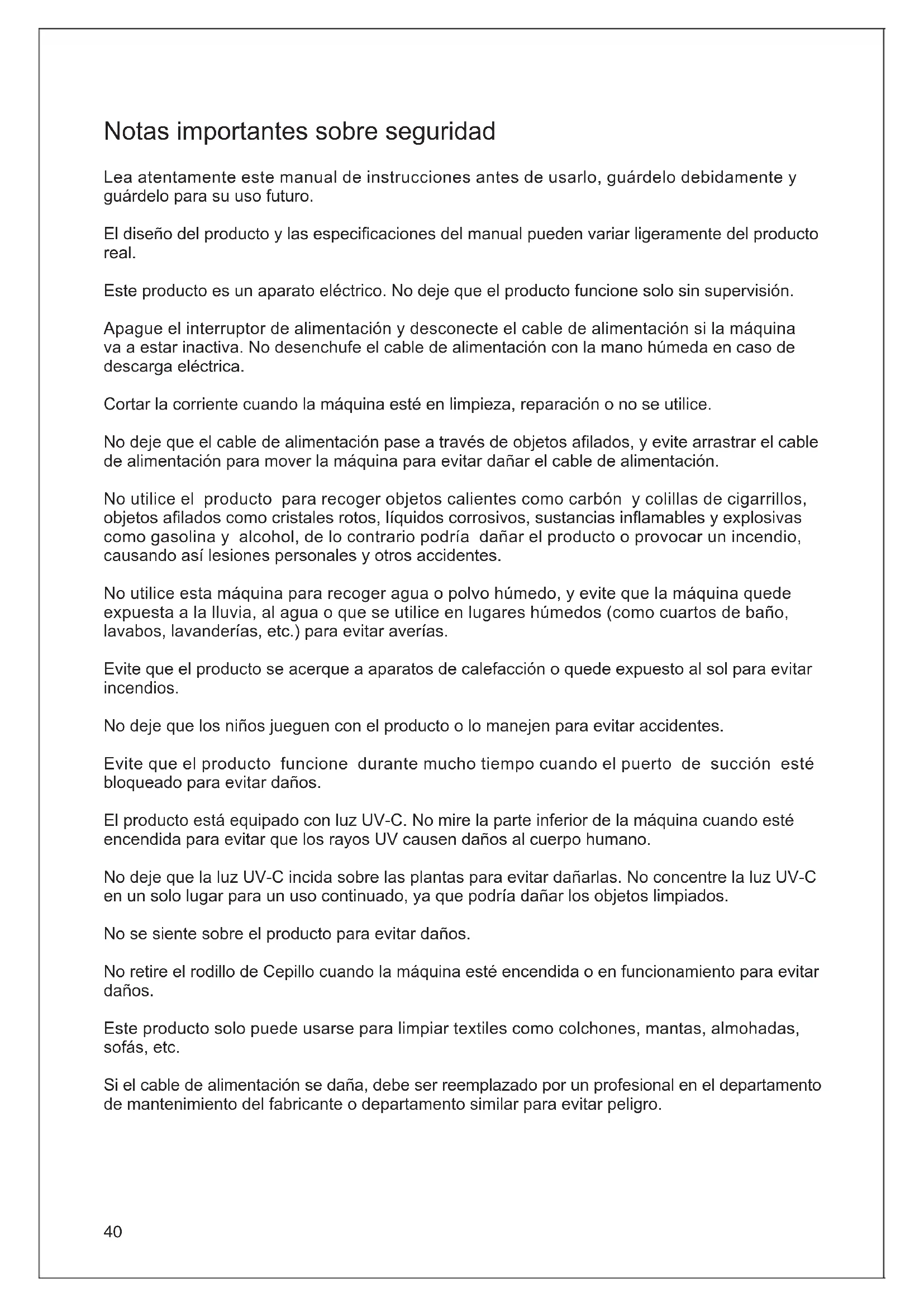

Notas importantes sobre seguridad

Lea atentamente este manual de instrucciones antes de usarlo, guárdelo debidamente y guárdelo para su uso futuro.

El diseño del producto y las especificaciones del manual pueden variar ligeramente del producto real.

Este producto es un aparato eléctrico. No deje que el producto funcione solo sin supervisión.

Apague el interruptor de alimentación y desconecte el cable de alimentación si la máquina va a estar inactiva. No desenchufe el cable de alimentación con la mano húmeda en caso de descarga eléctrica.

Cortar la corriente cuando la máquina esté en limpieza, reparación o no se utilice.

No deje que el cable de alimentación pase a través de objetos afilados, y evite arrastrar el cable de alimentación para mover la máquina para evitar dañar el cable de alimentación.

No utilice el producto para recoger objetos calientes como carbón y colillas de cigarrillos, objetos afilados como cristales rotos, líquidos corrosivos, sustancias inflamables y explosivas como gasolina y alcohol, de lo contrario podría dañar el producto o provocar un incendio, causando así lesiones personales y otros accidentes.

No utilice esta máquina para recoger agua o polvo húmedo, y evite que la máquina quede expuesta a la lluvia, al agua o que se utilice en lugares húmedos (como cuartos de baño, lavabos, lavanderías, etc.) para evitar averías.

Evite que el producto se acerque a aparatos de calefacción o quede expuesto al sol para evitar incendios.

No deje que los niños jueguen con el producto o lo manejen para evitar accidentes.

Evite que el producto funcione durante mucho tiempo cuando el puerto de succión esté bloqueado para evitar daños.

El producto está equipado con luz UV-C. No mire la parte inferior de la máquina cuando esté encendida para evitar que los rayos UV causen daños al cuerpo humano.

No deje que la luz UV-C incida sobre las plantas para evitar dañarlas. No concentre la luz UV-C en un solo lugar para un uso continuado, ya que podría dañar los objetos limpiados.

No se siente sobre el producto para evitar daños.

No retire el rodillo de Cepillo cuando la máquina esté encendida o en funcionamiento para evitar daños.

Este producto solo puede usarse para limpiar textiles como colchones, mantas, almohadas, sofás, etc.

Si el cable de alimentación se daña, debe ser reemplazado por un profesional en el departamento de mantenimiento del fabricante o departamento similar para evitar peligro.

Montaje del producto

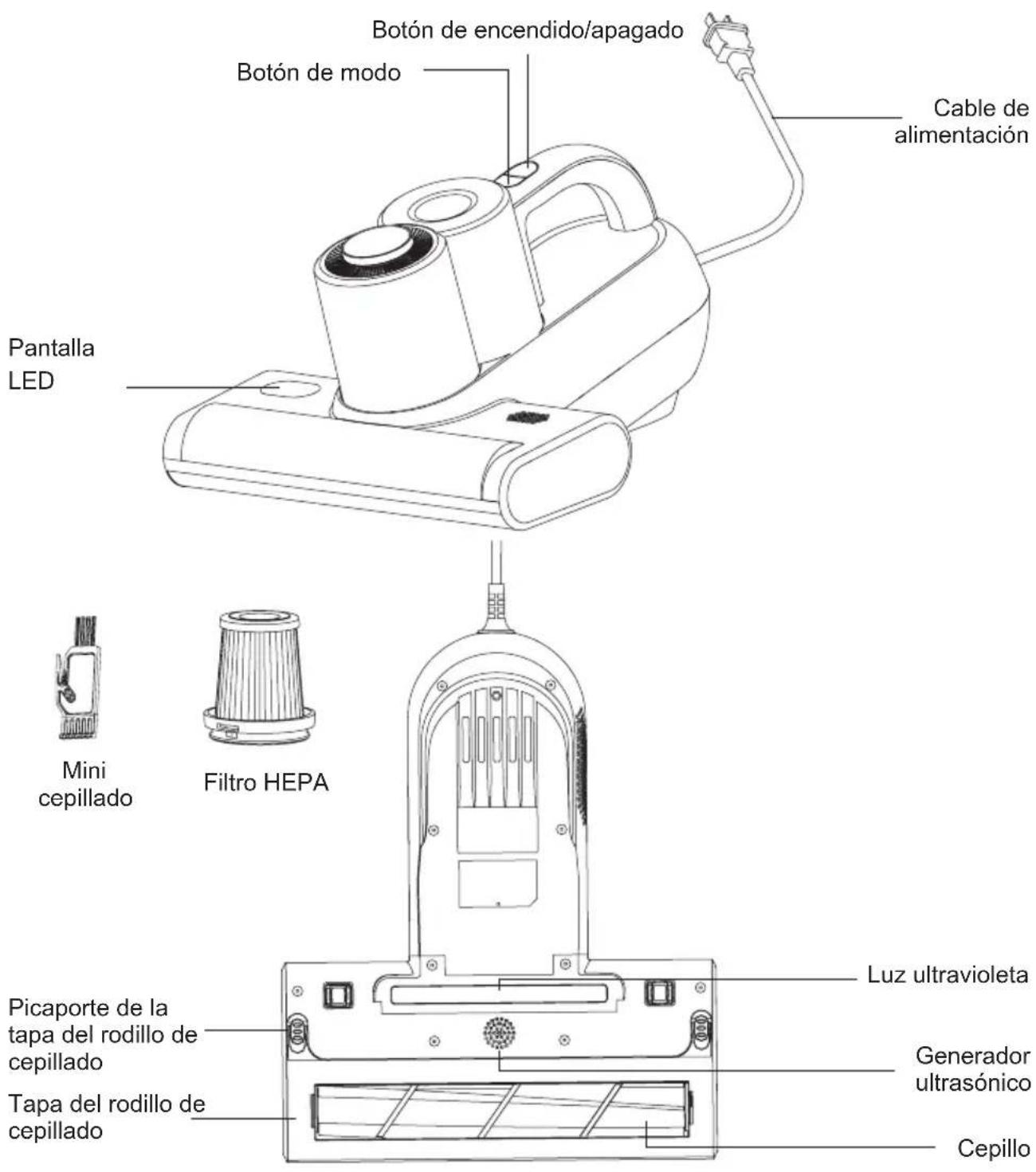

Nombre de las piezas

Botón de encendido/apagado Botón de modo Cable de alimentación Pantalla LED Mini cepillado Filtro HEPA Picaporte de la tapa del rodillo de cepillado Tapa del rodillo de cepillado Luz ultravioleta Generador ultrasónico Cepillo

Lista de empaque

Aspiradora antiácaros	Mini cepillado Filtro HEPA	A Manual del usuario
1 1 1 1

Uso del producto

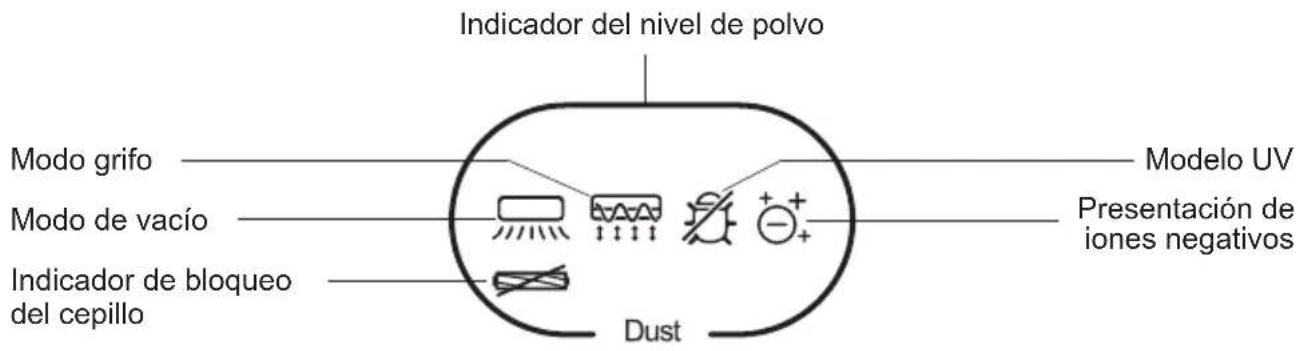

Indicador del nivel de polvo Modo grifo Modo de vacío Indicador de bloqueo del cepillo Dust Modelo UV Presentación de iones negativos Dust

Descripción de funciones

Modo Vacío+Golpe+UV

Después de encenderlo, el aspirador anti-ácaros se inicia con el modo Vacío+Golpe+UV por defecto, la luz indicadora correspondiente se encenderá, y la máquina iniciará la función de aspiración, la función de cepillado, la función de eliminación de ácaros de polvo de luz UV y la función de iones negativos.

Modo Vacío+Golpe

Cuando la máquina esté en el modo Vacío+Golpe+UV, pulse el botón Modo una vez para cambiar al modo Vacío+Golpe. El indicador correspondiente se iluminará y la máquina iniciará la función de aspiración, la función de golpeteo del cepillado y la función de iones negativos.

Cuando la máquina está en modo Vacío+Golpe, pulse el botón de modo una vez, pulse el botón de modo una vez para cambiar a modo Vacío+UV. El indicador correspondiente se iluminará y la máquina iniciará la función de aspiración, la función de eliminación de ácaros de polvo con luz UV y la función de iones negativos.

Cuando la máquina está en modo Vacío+UV, pulse el botón Modo una vez, el aspirador vuelve al modo Vacío+Golpe+UV.

Los modos se alternan pulsando el botón Modo.

Indicador del nivel de polvo

Cuando la superficie limpiada está en estado limpio, la barra de nivel de polvo es azul. Cuando está sucio, la barra de nivel de polvo es roja. Cuando está en un estado ligeramente sucio, la barra de nivel de polvo es amarilla. A medida que aumenta el nivel de polvo, la barra de nivel de polvo cambia lentamente de azul a amarillo y, finalmente, a rojo. A medida que el nivel de polvo disminuye, la barra de nivel de polvo cambia lentamente de rojo a amarillo hasta que es totalmente azul.

Indicador de bloqueo del cepillo

Este indicador parpadea cuando le cepillo está bloqueado.

Limpieza y mantenimiento

Nota:

1. El filtro HEPA está disponible para la venta en el distribuidor JIMMY.
2. Se recomienda limpiar el depósito de polvo después de cada uso. Cuando hay demasiado polvo para causar la obstrucción de HEPA, necesita ser limpiado en tiempo o substituido en caso de necesidad.

Limpieza del depósito de polvo

Apague el producto, retire el depósito de polvo de acuerdo con la etiqueta de instrucciones del depósito de polvo; alinee el depósito de polvo con el cubo de basura, pulse el botón de liberación de la tapa inferior, abra la tapa inferior y vierta la basura. (Figura 1)

1 Botón de apertura de la tapa inferior

2 Conjunto del filtro

Limpieza del filtro HEPA

Sujete la taza del polvo con una mano y saque el conjunto del filtro con la otra. Gire la cubierta inferior HEPA en el sentido de las agujas del reloj; Saque el conjunto HEPA hacia abajo, golpee el conjunto HEPA hacia abajo para limpiar el polvo, o utilice un cepillado para limpiar el polvo y otros residuos en el conjunto HEPA. (Figura 2 -Figura 4)

Después de limpiar la copa para el polvo y el conjunto HEPA, coloque el HEPA en el conjunto del filtro y luego gírelo en sentido contrario a las agujas del reloj para fijarlo. Después de que el sonido de "clic" se oye al girar, y el HEPA se ensambla en su lugar sin aflojar.a continuación, poner el conjunto de filtro de nuevo en la taza de polvo y presione hasta el fondo, el conjunto de la taza de polvo está en su lugar.

Nota:

1. ¡No se pierda el filtro HEPA!
2. Si se acumula demasiado polvo en el depósito, limpie el depósito y el conjunto del filtro con agua y séquelos con un paño. Tenga en cuenta que el filtro HEPA debe lavarse lo menos posible. Limpie el polvo y las materias extrañas en el filtro HEPA dando golpecitos, y asegúrese de que la copa de polvo y el conjunto del filtro estén completamente secos antes de la instalación.

Limpieza y montaje de las escobillas

Nota:

Cuando limpie el rodillo, asegúrese de desconectar la alimentación eléctrica para evitar que el rodillo se ponga en marcha por error y provoque lesiones humanas.

Apague la máquina, desenchufe la fuente de alimentación, empuje el pestillo de la cubierta de la escobilla. Gírelo del estado cerrado al estado abierto y, a continuación, retire la cubierta de la escobilla y saque la escobilla. Limpie el rodillo con el cepillo de limpieza. (Fig.5) Después de limpiar la escobilla, vuelva a instalar la escobilla y la cubierta de la escobilla en el cuerpo

principal y bloquee el pestillo de la escobilla. (Figura 5)

Limpieza del sensor de polvo

El sensor de polvo está instalado en el interior de la entrada de aire. Utilice un mini cepillo para limpiar la pared interior de la entrada de aire para evitar que se acumule demasiado polvo en el sensor de polvo y cause una visualización anormal del nivel de polvo. (Figura 6)

5-6 Cepillo Cubierta del cepillo

Entrada de aire

Mantenimiento y almacenamiento

Por favor, limpie el depósito de polvo y el filtro HEPA después de cada uso. Se recomienda sustituir un filtro después de 30-50 horas de tiempo de trabajo (dependiendo de la situación específica) para un mejor uso.

Cualquier papel, vidrio de plomo, plástico afectará en gran medida el efecto de la luz UV. El polvo o las manchas en la cubierta de la luz UV afectarán el efecto de la luz UV. Por favor, limpie y limpie la cubierta de la luz UV con regularidad para un mejor uso.

No toque la cubierta de la luz UV, ya que la suciedad afectará al efecto de la luz UV.

Coloque la máquina en un lugar fresco y seco si va a estar parada. No la deje expuesta a la luz solar directa ni en un entorno húmedo.

Solución de problemas

Compruebe los siguientes puntos problemáticos antes de ponerse en contacto con el servicio postventa.

Nota: Si hay otros fallos, deben utilizarse herramientas especiales, póngase en contacto con el servicio postventa para que le orienten.

Problemas Motivos posibles Solución
El producto no se enciende	El interruptor de encendido/apagado no está pulsado	Pulse el interruptor de encendido/apagado
	No hay corriente en la toma de corriente	Comprueba el enchufe
	El cable de alimentación no está bien insertado	Compruebe si el enchufe de alimentación está bien insertado.
Succión débil	Entrada de aire bloqueada Limpie la entrada de aire limpio
	HEPA bloqueado	Limpie el depósito de polvo y el HEPA
	Ciclón bloqueado Ciclón limpio
La luz ultravioleta no funciona	Inclinación de la máquina y micro-interruptor superficie de limpieza izquierda	El grado de inclinación de la máquina no puede superar los 30 grados
	Defecto de luz UV	Contacte con el servicio postventa para sustituir la luz UV
La máquina deja de funcionar de repente	Taza llena de polvo	Deje de utilizar el producto y limpie la obstrucción y utilice la máquina después de 2 horas
	Entrada de aire de la máquina bloqueada.
	HEPA bloqueado
La escobilla deja de funcionar de repente	Rollo de cepillo enredado	Retira el cepillo, límpialo y vuelve a montarlo
	Correa suelta o rota	Contacte con el servicio postventa para sustituir la correa

Especificaciones del producto

Parámetros técnicos

Número de modelo BX6 Pro
Tensión nominal 220-240V~
Frecuencia nominal 50-60Hz
Potencia nominal 600W

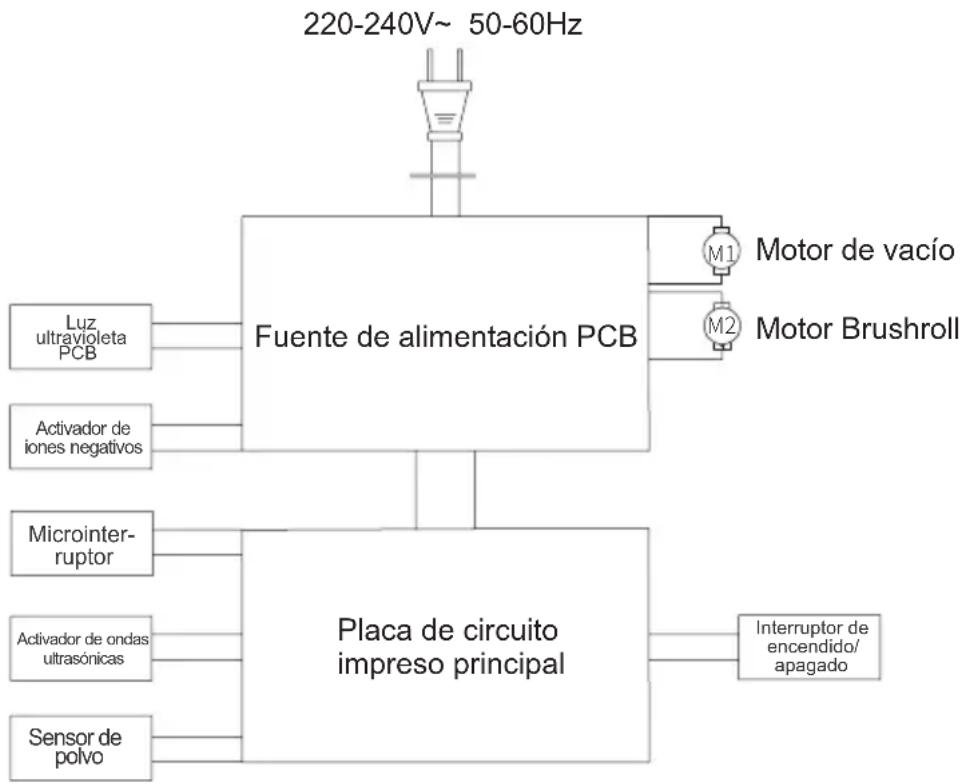

Diagrama de circuito

Información del fabricante

Fabricante Kingclean Electric Co., Ltd
Dirección	No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu, 215009, China

Eliminación

La máquina, los accesorios y el embalaje deben clasificarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica.

Sólo para los países de la CE: De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe ser recogido por separado y eliminado de manera ecológica.

Sujeto a cambios sin previo aviso. s

Información sobre la garantía

Este producto está cubierto un año garantía de dos años a partir de la fecha de compra. No cubre el desgaste normal, el uso comercial, las modificaciones realizadas en el equipo después de la compra, las actividades de limpieza, el mal uso, los daños causados por el comprador o por terceros, los daños debidos al entorno exterior.
