РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BX6 Pro JIMMY

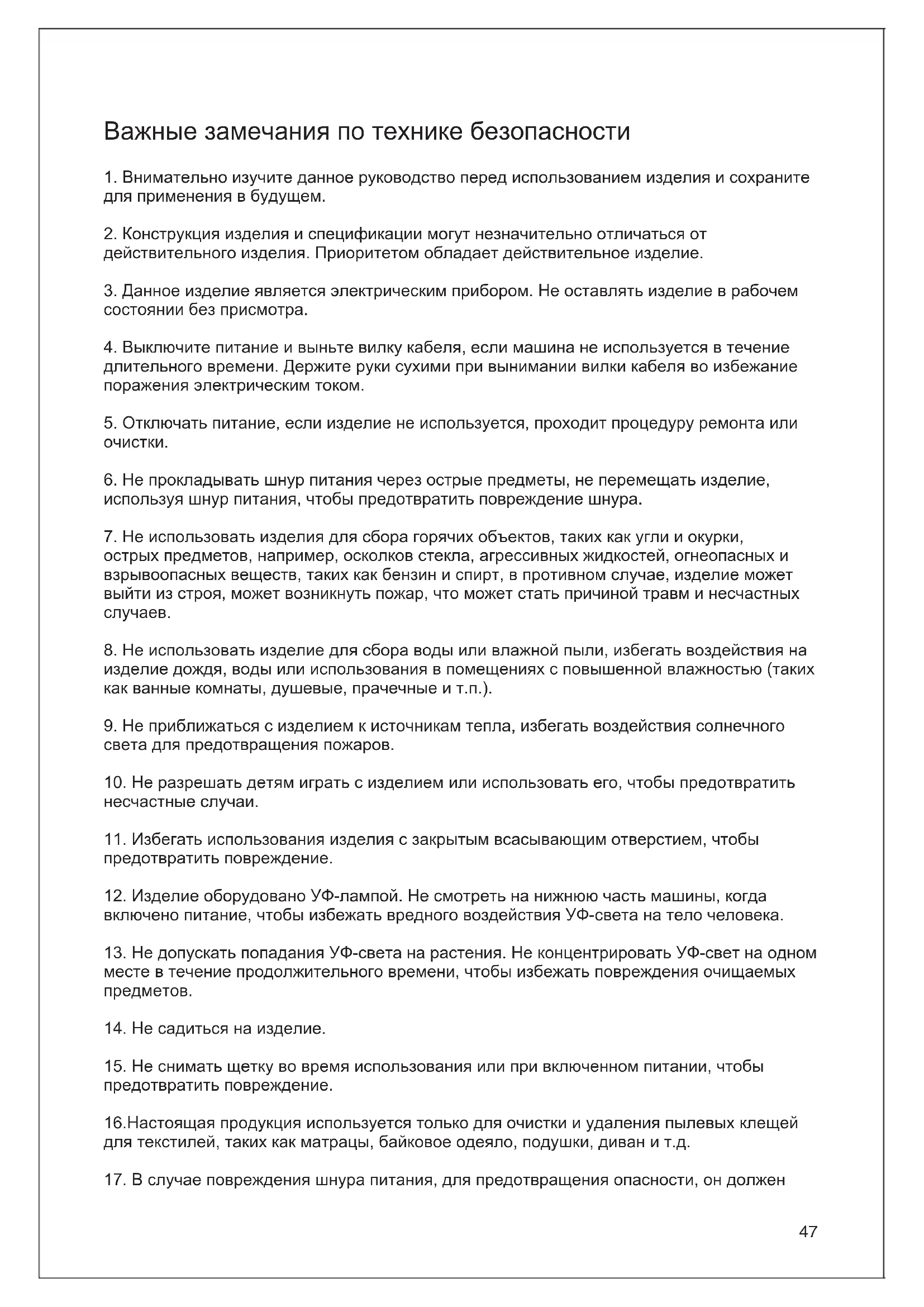

Важные замечания по технике безопасности

1. Внимательно изучите данное руководство перед использованием изделия и сохраните для применения в будущем.
2. Конструкция изделия и спецификации могут незначительно отличаться от действительного изделия. Приоритетом обладает действительное изделие.
3. Данное изделие является электрическим прибором. Не оставлять изделие в рабочем состоянии без присмотра.
4. Выключите питание и выньте вилку кабеля, если машина не используется в течение длительного времени. Держите руки сухими при вынимании вилки кабеля во избежание поражения электрическим током.
5. Отключать питание, если изделие не используется, проходит процедуру ремонта или очистки.
6. Не прокладывать шнур питания через острые предметы, не перемещать изделие, используя шнур питания, чтобы предотвратить повреждение шнура.
7. Не использовать изделия для сбора горячих объектов, таких как угли и окурки, острых предметов, например, осколков стекла, агрессивных жидкостей, огнеопасных и взрывоопасных веществ, таких как бензин и спирт, в противном случае, изделие может выйти из строя, может возникнуть пожар, что может стать причиной травм и несчастных случаев.
8. Не использовать изделие для сбора воды или влажной пыли, избегать воздействия на изделие дождя, воды или использования в помещениях с повышенной влажностью (таких как ванные комнаты, душевые, прачечные и т.п.).
9. Не приближаться с изделием к источникам тепла, избегать воздействия солнечного света для предотвращения пожаров.
10. Не разрешать детям играть с изделием или использовать его, чтобы предотвратить несчастные случаи.
11. Избегать использования изделия с закрытым всасывающим отверстием, чтобы предотвратить повреждение.
12. Изделие оборудовано УФ-лампой. Не смотреть на нижнюю часть машины, когда включено питание, чтобы избежать вредного воздействия УФ-света на тело человека.
13. Не допускать попадания УФ-света на растения. Не концентрировать УФ-свет на одном месте в течение продолжительного времени, чтобы избежать повреждения очищаемых предметов.
14. Не садиться на изделие.
15. Не снимать щетку во время использования или при включенном питании, чтобы предотвратить повреждение.
16. Настоящая продукция используется только для очистки и удаления пылевых клещей для текстилей, таких как матрацы, байковое одеяло, подушки, диван и т.д.
17. В случае повреждения шнура питания, для предотвращения опасности, он должен

быть заменен изготовителем, ремонтной мастерской или специалистом.

Сборка изделия

Наименование частей

Кнопка режима Кнопка вкл./откл. Шнур питания Светодиодный экран

Мини- щетка для чистки

Фильтр тонкой очистки (НЕРА)
Защелка роликовой щетки
Крышка роликовой щетки

Ультразвуковой генератор
Роликовая щетка

Комплектация

Пылесос для удаления пылевых клещей	Мини-щетка для чистки	Фильтр тонкой очистки (НЕРА)	Руководство пользователя
1 1 1 1

Использование изделия

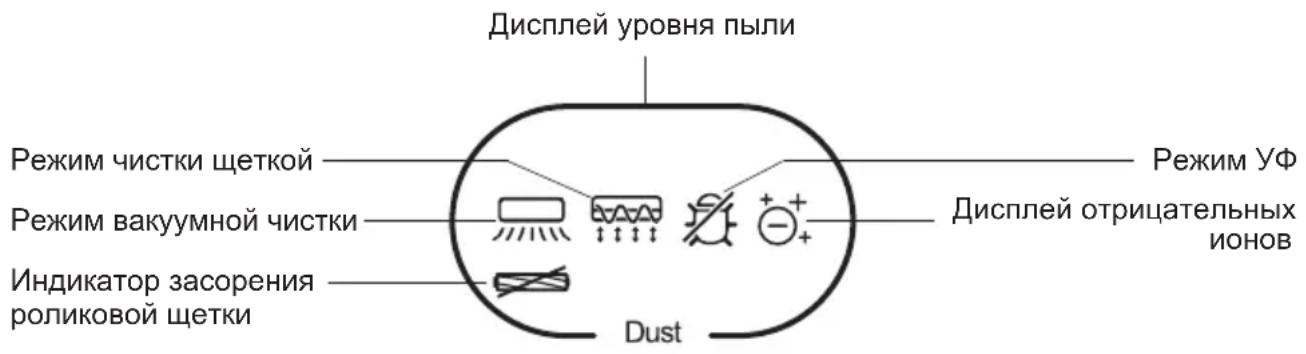

Дисплей уровня пыли Режим чистки щеткой Режим вакуумной чистки Индикатор засорения роликовой щетки Режим УФ Дисплей отрицательных ионов Dust

Описание функций

Вакуум + Касание + УФ-режим

После включения питания пылесос запускается в режиме Vacuum + Tap + UV по умолчанию, загорится соответствующий световой индикатор, и устройство запустит функцию пылесоса, функцию постукивания щеткой, функцию удаления пылевых клещей ультрафиолетовым излучением и функцию отрицательных ионов.

Вакуум + режим касания

Когда устройство находится в режиме Вакуум + Касание + УФ, нажмите кнопку mode один раз, чтобы переключиться в режим Вакуум + Касание. Соответствующий индикатор будет равен единице, и устройство запустит функцию пылесоса, функцию постукивания щеткой и функцию отрицательных ионов.

Вакуум + УФ-режим

Когда устройство находится в режиме Вакуум + Касание, нажмите кнопку mode один раз, чтобы перейти в режим Вакуум + УФ-режим. Соответствующий индикатор загорится, и устройство запустит функцию пылесоса, функцию удаления пылевых клещей при ультрафиолетовом освещении и функцию отрицательных ионов.

Когда устройство находится в режиме Вакуум + УФ-режим, нажмите кнопку mode один раз, пылесос вернется в режим Вакуум + Касание + УФ-режим.

Режимы переключаются по очереди нажатием кнопки mode.

Индикатор уровня пыли

Когда очищаемая поверхность находится в чистом состоянии, индикатор уровня пыли горит синим цветом. Когда он находится в загрязненном состоянии, индикатор уровня пыли горит красным. Когда он находится в слегка загрязненном состоянии, индикатор уровня пыли становится желтым. По мере увеличения уровня пыли индикатор уровня пыли медленно меняется с синего на желтый и, наконец, на красный. По мере уменьшения уровня пыли индикатор уровня пыли медленно меняет цвет с красного на желтый, пока полностью не станет синим.

1 Кнопка открытия нижней крышки

2 Узел фильтра

4 Фильтр ТОНКОЙ ОЧИСТКИ (НЕРА)

Индикатор засорения роликовой щетки

Данный индикатор мигает в случае засорения роликовой щетки.

Очистка пылесборника

Примечание:

1. Фильтр тонкой очистки НЕРА можно приобрести у дистрибутора JIMMY.
2. Рекомендуется производить очистку пылесборника после каждого использования. В случае высокой концентрации пыли и засорения фильтра требуется своевременная очистка или замена.

Очистка пылесборника

Выключите устройство, извлеките пылесборник в соответствии с инструкцией на пылесборнике; Совместите пылесборник с мусорным баком, нажмите кнопку снятия нижней крышки, откройте нижнюю крышку и высыпьте мусор. (Рис. 1)

Очистка фильтра НЕРА

Держите пылесборник одной рукой, а другой рукой извлеките фильтр в сборе. Поверните нижнюю крышку НЕРА по часовой стрелке; Выньте узел НЕРА вниз, постучите по узлу НЕРА вниз, чтобы удалить пыль, или используйте щетку для удаления пыли и другого мусора с узла НЕРА. (Рис. 2 -4)

После очистки пылесборника и узла НЕРА вставьте НЕРА в узел фильтра, а затем поверните его против часовой стрелки, чтобы зафиксировать. После того, как при вращении раздается звук "щелчок", и НЕРА собирается на место без ослабления, затем поместите фильтр в сборе обратно в пылесборник и прижмите его ко дну, пылесборник в сборе будет на месте.

Примечание:

1. Не пропускайте фильтр НЕРА!
2. Если в пылесборнике скопилось слишком много пыли, промыть пылесборник и фильтр водой и протереть сухой ветошью. Фильтр НЕРА следует промывать как можно реже. Удалять пыль и посторонние предметы из фильтра постукиванием. Убедиться в том, что пылесборник и фильтр абсолютно сухие перед сборкой.

Очистка и сборка роликовой щетки

Примечание:

Перед очисткой роликовой щетки отключить источник питания, чтобы предотвратить случайное включение, которое может стать причиной травмы.

5/6 Роликовая щетка Крышка роликовой щетки

Впуск воздуха

Выключить устройство, отключить источник питания, нажать на защелку роликовой щетки. Переместить из закрытого положения

в открытое, затем снять крышку и извлечь роликовую щетку. Очистить роликовую щетку щеткой для чистки (рисунок 5). После очистки установить роликовую щетку и крышку роликовой щетки на корпус и зафиксировать защелку роликовой щетки.

Очистка датчика пыли

Датчик пыли установлен на впуске воздуха. При помощи маленькой щетки очистить внутреннюю стенку впуска воздуха, чтобы предотвратить скопление пыли на датчике и неправильную индикацию уровня пыли. (рисунок 6)

Техническое обслуживание и хранение

Следует производить очистку пылесборника и фильтра НЕРА после каждого использования. Рекомендуется производить замену фильтра через 30 – 50 часов эксплуатации (в зависимости от конкретных условий).

Бумага, свинцовое стекло, пластик в значительной степени влияют на эффективность УФ-света. Для повышения эффективности следует регулярно протирать и очищать крышку УФ-лампы.

Не прикасаться к крышке УФ-лампы, так как грязь снижает эффективность воздействия УФ-света.

Если устройство не используется, следует поместить ее в прохладное сухое место. Не оставлять под прямым солнечным светом или во влажной среде.

Поиск и устранение неисправностей

Проверьте следующие возможные причины неисправностей перед обращением в отдел послепродажного обслуживания.

Проблемы Возможные причины Решение
Устройство не включается.	Переключатель включения/выключения не нажат	Нажмите кнопку включения /выключения
	Без включения розетки Проверьте розетку
	Шнур питания вставленнеплотно	Проверьте, надежно ливставлена вилка сетевогошнур
Слабое всасывание	Воздухозаборникзаблокирован	Очистите воздухозаборник
	НЕРА заблокирован	Очистите пылесборник иНЕРА
	Циклон заблокирован Очистите циклон
УЛЬТРАФИОЛЕТОВОЕизлучение не работает	Наклон устройства имикропереключатель левойчистящей поверхности	Степень наклона устройстване может превышать 30градусов
	Дефект ультрафиолетовогоизлучения	Обратитесь в службупослепродажногообслуживания для заменыультрафиолетовогоизлучения
Устройство внезапноотключается	Пылесборник полон	Прекратите использованиепродукта, устранитезасорение и используйтеустройство через 2 часа
	Заблокированвоздухозаборник устройства
	НЕРА заблокирован
Роликовая щеткавнезапно перестаетработать	Щетка запутана	Извлеките роликовую щетку,очистите его и соберитезаново
	Ремень ослаблен или сломан	Обратитесь в службупослепродажногообслуживания для заменыремня

Примечание: В случае возникновения других неисправностей следует использовать специальные инструменты. Обратиться в отдел послепродажной подготовки за консультацией.

Спецификация продукции

Технические параметры

Модель BX6 Pro
Номинальное напряжение 220-240В~
Номинальная частота 50-60Гц
Номинальная мощность 600Вт

Схема

Информация о производителе

Производитель Кингклин Электрик Ко., Лтд
Адрес	No1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС: В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки. Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними обстоятельствами.

Возможны изменения без предварительного уведомления.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день.

DBP800547

D – год

В – месяц

Р – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства.

Год Месяц Дата
Год	Символ	Месяц	Символ	Дата	Символ	Дата	Символ
2016 А Январь 1 1 1 17 Н
2017 В	Февраль 2 2	2 18 J
2018	С	Март	3	3	3	19	К
2019	D Апрель 4 4 4 20 L
2020	Е	Май	5	5	5	21	М
2021	F	Июнь	6	6	6	22	N
2022	G	Июль	7	7	7	23	P
2023	H	Август	8	8	8	24	Q
2024	J	Сентябрь	9	9	9	25	R
2025	K	Октябрь	A	10	A	26	S
2026	L	Ноябрь	B	11	B	27	T
2027	M	Декабрь	C	12	C	28	U
2028	N			13 D 29 V
2029 Р				14 E 30 W
2030	Q			15 F 31 X
2031	R			16	G

Сделано в Китае

Товар сертифицирован

2M-01
