MANUALE UTENTE BX6 Pro JIMMY

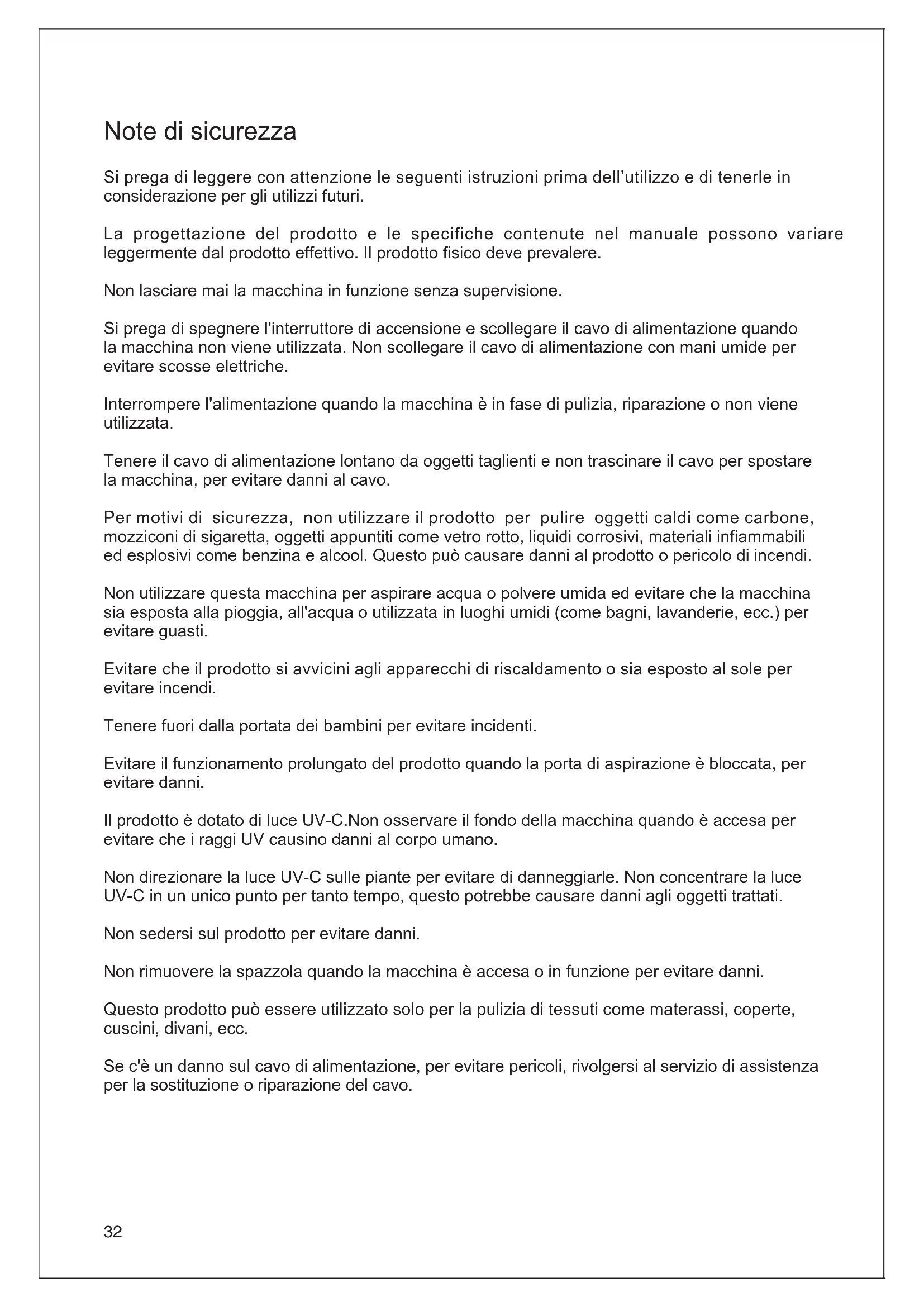

Si prega di leggere con attenzione le seguenti istruzioni prima dell'utilizzo e di tenerle in considerazione per gli utilizzi futuri.

La progettazione del prodotto e le specifiche contenute nel manuale possono variare leggermente dal prodotto effettivo. Il prodotto fisico deve prevalere.

Non lasciare mai la macchina in funzione senza supervisione.

Si prega di spegnere l'interruttore di accensione e scollegare il cavo di alimentazione quando la macchina non viene utilizzata. Non scollegare il cavo di alimentazione con mani umide per evitare scosse elettriche.

Interrompere l'alimentazione quando la macchina è in fase di pulizia, riparazione o non viene utilizzata.

Tenere il cavo di alimentazione lontano da oggetti taglienti e non trascinare il cavo per spostare la macchina, per evitare danni al cavo.

Per motivi di sicurezza, non utilizzare il prodotto per pulire oggetti caldi come carbone, mozziconi di sigaretta, oggetti appuntiti come vetro rotto, liquidi corrosivi, materiali infiammabili ed esplosivi come benzina e alcool. Questo può causare danni al prodotto o pericolo di incendi.

Non utilizzare questa macchina per aspirare acqua o polvere umida ed evitare che la macchina sia esposta alla pioggia, all'acqua o utilizzata in luoghi umidi (come bagni, lavanderie, ecc.) per evitare guasti.

Evitare che il prodotto si avvicini agli apparecchi di riscaldamento o sia esposto al sole per evitare incendi.

Tenere fuori dalla portata dei bambini per evitare incidenti.

Evitare il funzionamento prolungato del prodotto quando la porta di aspirazione è bloccata, per evitare danni.

Il prodotto è dotato di luce UV-C. Non osservare il fondo della macchina quando è accesa per evitare che i raggi UV causino danni al corpo umano.

Non direzionare la luce UV-C sulle piante per evitare di danneggiarle. Non concentrare la luce UV-C in un unico punto per tanto tempo, questo potrebbe causare danni agli oggetti trattati.

Non sedersi sul prodotto per evitare danni.

Non rimuovere la spazzola quando la macchina è accesa o in funzione per evitare danni.

Questo prodotto può essere utilizzato solo per la pulizia di tessuti come materassi, coperte, cuscini, divani, ecc.

Se c'è un danno sul cavo di alimentazione, per evitare pericoli, rivolgersi al servizio di assistenza per la sostituzione o riparazione del cavo.

Assemblaggio del prodotto

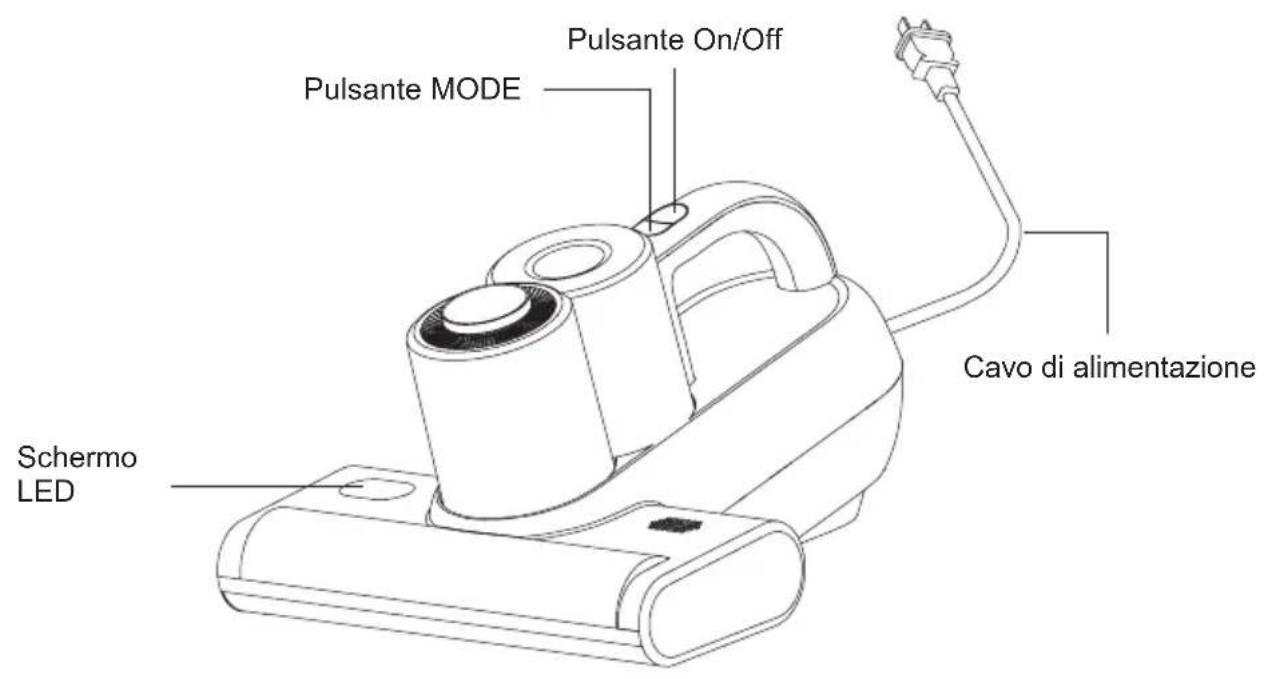

Nome delle parti

Pulsante MODE Pulsante On/Off Cavo di alimentazione Schermo LED

Mini spazzola

Filtro HEPA

Fermo del coperchio della spazzola

Coperchio della spazzola

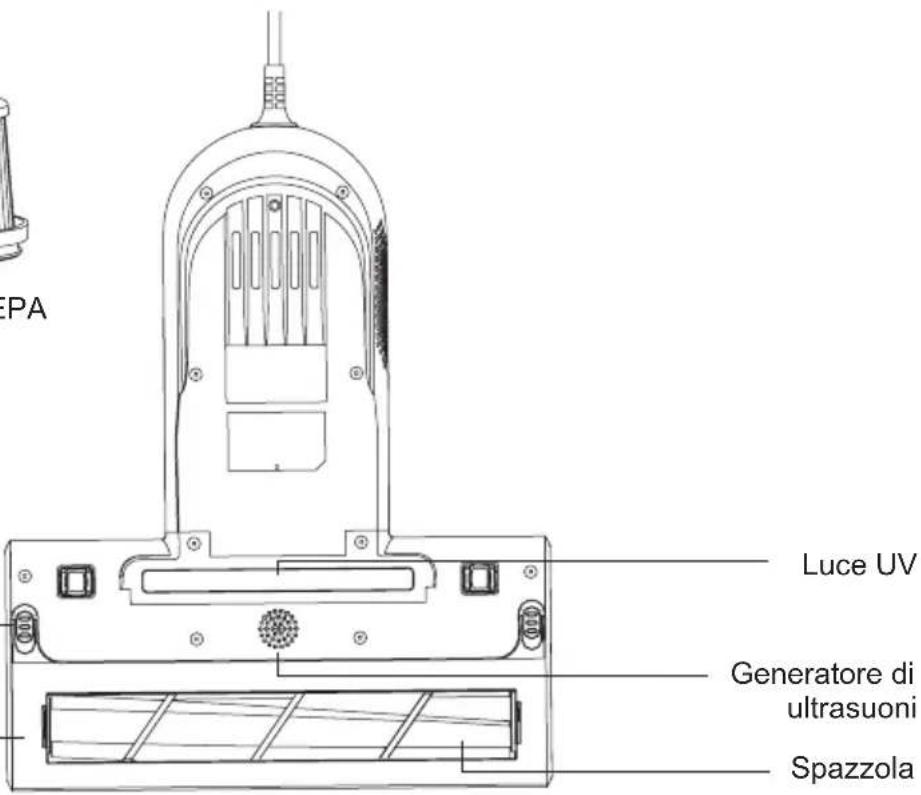

Luce UV Generatore di ultrasuoni Spazzola

Lista imballaggio

Aspiratore anti-acaro	Mini spazzola Filtro HEPA	Manuale d'uso
1 1 1 1

Utilizzo del prodotto

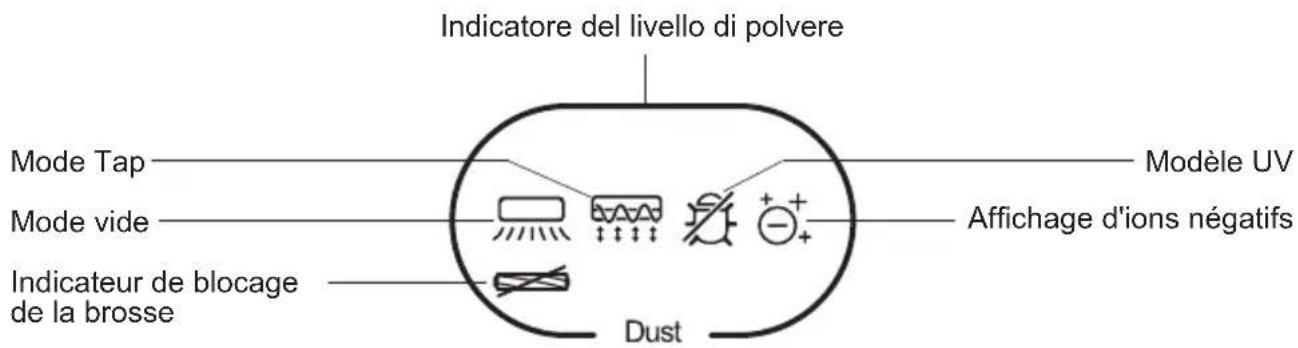

Descrizione delle funzioni

Modalità Aspirazione + Battimaterasso + UV

Dopo l'accensione, l'aspiratore anti-acaro parte di default in modalità Aspirazione + Battimaterasso + UV, il relativo indicatore luminoso è acceso e la macchina attiva la funzione di aspirazione, di battimaterasso, di rimozione UV degli acari della polvere e a ioni negativi.

Modalità Aspiazione + Battimaterasso

Durante la modalità Aspirazione + Battimaterasso + UV, premere una volta il pulsante Mode per passare alla modalità Aspirazione + Battimaterasso. L'indicatore corrispondente si accende e la macchina attiva la funzione di aspirazione, battimaterasso e a ioni negativi.

Durante la modalità Aspirazione + Battimaterasso, premere il pulsante Mode una volta per passare alla modalità Aspirazione + UV. L'indicatore corrispondente si accende e la macchina attiva la funzione di aspirazione, di rimozione UV degli acari della polvere e a ioni negativi.

Quando l'aspiratore si trova in modalità Aspirazione + UV, premere una volta il pulsante Mode, l'aspiratore ritonerà alla modalità Aspirazione + Battimaterasso + UV

Livello della polvere

Quando la superficie che stai trattando è pulita, la barra del livello della polvere è blu.Quando è sporca, la barra del livello della polvere è rossa.Quando è moderatamente sporca, la barra del livello della polvere è gialla.Man mano che il livello di polvere sulla superficie aumenta, la barra del livello della polvere cambia da blu a gialla e da gialla a rossa.Man mano che il livello di polvere sulla superficie diminuisce, la barra del livello della polvere cambia da rossa a gialla e da gialla a blu.

Indicatore di spazzola bloccata

Questo indicatore si illumina quando la spazzola è bloccata.

Pulizia e manutenzione

Note:

1. Il filtro HEPA è acquistabile presso il distributore JIMMY.

Si raccomanda di pulire il contenitore della polvere dopo ogni utilizzo. Quando c'è tanta polvere che causa il blocco del filtro HEPA, è necessario pulirlo in tempo e sostituirlo se necessario.

Pulizia del contenitore della polvere

Spegnere il prodotto, rimuovere il contenitore della polvere seguendo le indicazioni presenti

sull'etichetta sul contenitore. Allineare il contenitore della polvere con il cestino della spazzatura, premere il pulsante di rilascio del coperchio, aprire il coperchio e rimuovere lo sporco. (Figura 1)

Pulsane di rilascio coperchio

2 Blocco di filtrazione

Pulizia del filtro HEPA

Prendere il contenitore della polvere con una mano e rimuovere il blocco di filtrazione con l'altra. Ruotare il coperchio inferiore in senso orario, estrarre verso il basso il filtro HEPA, battere il gruppo di filtrazione ed il filtro per rimuovere la polvere oppure utilizzare la mini spazzola per rimuovere la polvere e altri residui dal sistema di filtrazione. (Figura 2 - Figura 4)

Dopo la pulizia del contenitore della polvere e del sistema di filtrazione, riassemblare il filtro HEPA sul blocco di filtrazione, quindi ruotare in senso antiorario per bloccarlo. Ruotare finchè non si sente un click, ora il filtro è intallato correttamente. Dopodichè, riposizionare il blocco di filtrazione all'interno del contenitore della polvere e premere verso il basso, ora il contenitore della polvere è installato correttamente.

Note:

1. Non dimenticare di installare il filtro HEPA!

2.Se si è accumulata tanta polvere all'interno del contenitore, pulire il contenitore della polvere ed il sistema di filtrazione con acqua, asciugandoli con un panno asciutto. Fare attenzione che il filtro HEPA deve essere lavato il mono possibile. Rimuovere la polvere e altri residui dal filtro HEPA battendolo e assicurarsi che il contenitore della polvere e il gruppo di filtrazione siano completamente asciutti prima dell'installazione.

Pulizia e installazione della spazzola

Note:

Durante la pulizia della spazzola, assicurarsi di disconettere il cavo di alimentazione per evitare che la spazzola si attivi per errore e causi danni alla persona.

Spegnere la macchina, scollegare il cavo di alimentazione, premere la chiusura del coperchio della spazzola. Passare dallo stato chiuso a quello aperto, quindi rimuovere la cover della spazzola e tirare fuori la spazzola. Pulire la spazzola con la mini spazzola. Dopo aver pulito

la spazzola, installare la spazzola e la cover della spazzola sul corpo principale e chiudere la chiusura del coperchio della spazzola. (Figura 5)

Pulizia del sensore della polvere

Il sensore della polvere si trova nella presa d'aria. Utilizzare la mini spazzola in dotazione per pulire le pareti della presa d'aria per evitare un eccessivo accumulo di polvere sul sensore e causare anomalie sulla barra del livello della polvere presente sullo schermo. (Figura 6)

5 6 Spazzola Coperchio della spazzola

Presa d'aria

Manutenzione e conservazione

Si prega di pulire il contenitore della polvere e il filtro HEPA dopo ogni utilizzo, per l'utilizzo seguente. Per un migliore utilizzo, si raccomanda di sostituire il filtro dopo 30-50 ore di lavoro (in base alla situazione specifica).

Residui di carta, vetro e plastica possono influenzare notevolmente l'effetto della luce UV. Polvere o macchie sulla copertura della luce UV influenzano l'effetto della luce UV. Si prega di pulire il coperchio della luce UV regolarmente per un funzionamento migliore.

Non toccare la copertura della luce UV, residui di sporco possono influire l'effetto della luce UV.

Conserva la macchina in un posto fresco e asciutto quando non la utilizzi. Non conservare alla luce diretta del sole o in ambienti umidi.

Risoluzione dei problemi

Si prega di leggere con attenzione prima di contattare il servizio di assistenza.

Note:
Se ci sono altri malfunzionamenti, che richiedono l'utilizzo di particolari competenze, si prega di contattare il servizio di assistenza per essere guidati.

Problema Possibili cause Soluzione
Il prodotto non si accende	Il tasto On/Off non è premuto verso il basso	Premere verso il basso il tasto On/Off
	Mancanza di corrente nella presa Controllare la presa
	Il cavo di alimetazione non è inserito fino in fondo	Controllare che il cavo di alimentazione sia inserito bene
Aspirazione debole	Ingresso dell'aria occluso Pulire l'ingresso dell'aria
	Filtro HEPA occluso	Pulire il contenitore della polvere ed il filtro HEPA
	Ciclone occluso Pulire il ciclone
La luce UV non funziona	Il prodotto è inclinato e causal'uscita del microinterruttore della lam-pada UV dalla superficie di pulizia	Il grado di inclinazione del prodotto non può superare i 30 gradi
	Difetto luce UV	Contattare il servizio di assistenza per sostituzione luce UV
L'apparecchio smette di funzionare provvisamente	Contenitore della polvere pieno	Smettere di usare il prodotto e rimuovere le occlusioni, quindi riaccendere dopoi 2 ore
	Presa d'aria occlusa
	Filtro HEPA occluso
La spazzola smette di funzionare provvisamente	Spazzola impigliata	Rimuovere la spazzola, pulire e installare
	Cinghia allentata o rotta	Contattare il servizio di assistenza per sostituire la cinghia

Nome Modello BX6 Pro
Voltaggio nominale 220-240V~
Frequenza nominale 50-60Hz
Potenza nominale 600W

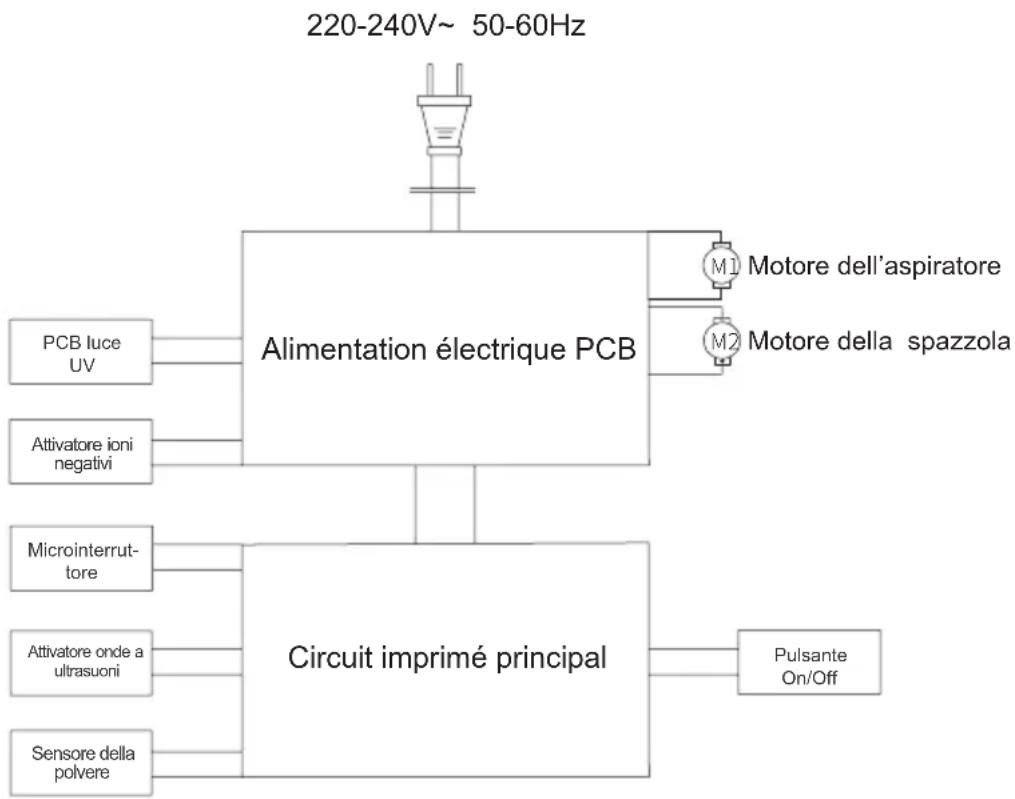

Diagramma del circuito elettrico

Informazioni sul produttore

Produttore Kingclean Electric Co., Ltd
Indirizzo	No.1 Xiangyang road, Suzhou New District, Jiangsu province, 215009, China

Disposizione

La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispettoso dell'ambiente.

Non smaltire l'aspirapolvere e le sue parti assieme ai rifiuti domestici!

Solo per Paesi EC: in accordo con la Direttiva Europea 2012/19/EU, i dispositivi elettronici non più utilizzabili, e secondo la Direttiva Europea 2006/66/CE, i pacchi/batterie difettosi o usati, devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente.

Soggetto a modifica senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode di un anni di garanzia dalla data di acquisto.

Sono escluse dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio, le attività di pulizia non consone, l'utilizzo improprio o i danni causati da parte dell'acquirente o di terzi, danni imputabili a circostanze esterne.

CE
