INSTRUKCJA OBSŁUGI BX6 Pro JIMMY

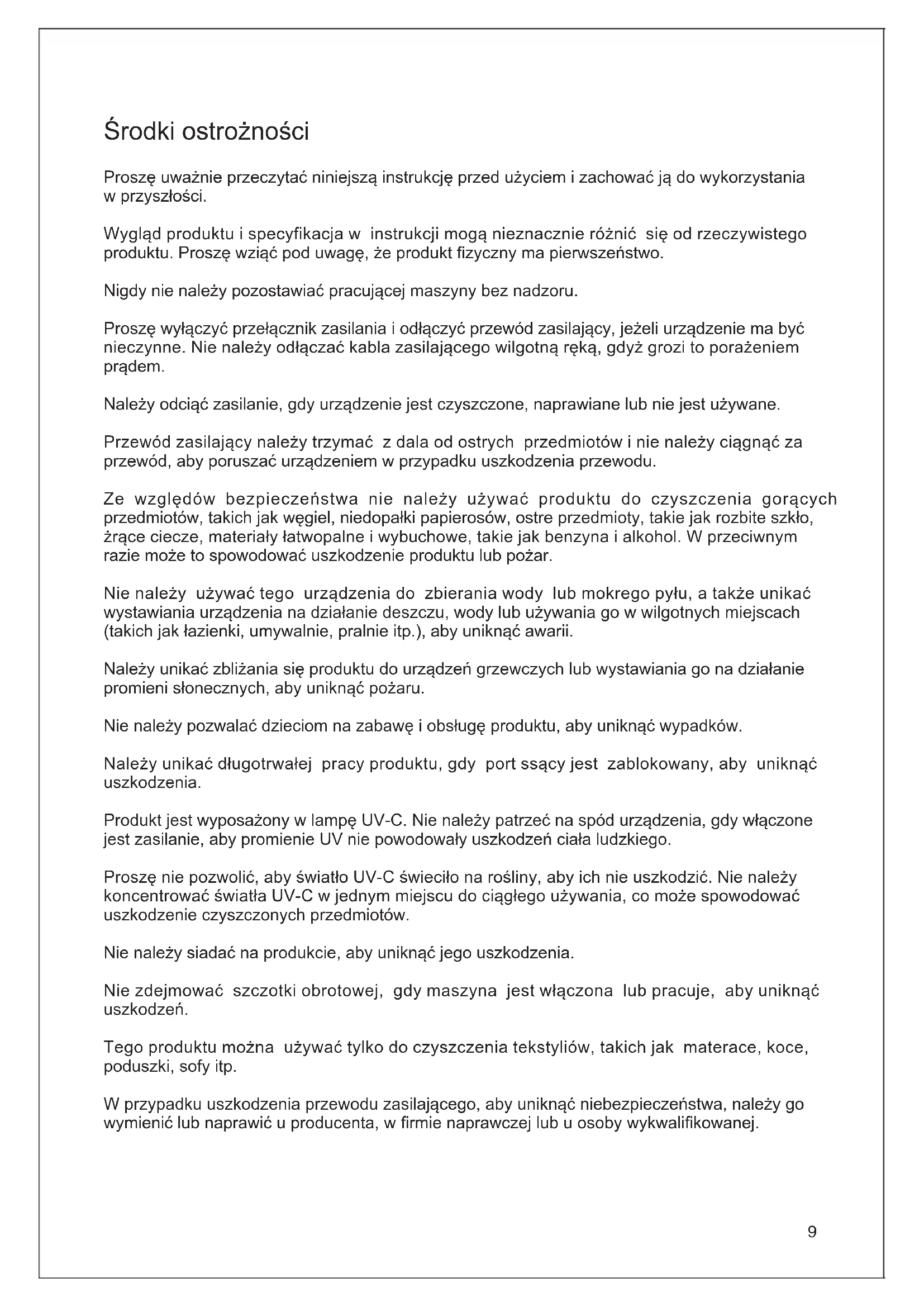

Proszę uważnie przeczytać niniejszą instrukcję przed użyciem i zachować ją do wykorzystania w przyszłości.

Wygląd produktu i specyfikacja w instrukcji mogą nieznacznie różnić się od rzeczywistego produktu. Proszę wziąć pod uwagę, że produkt fizyczny ma pierwszeństwo.

Nigdy nie należy pozostawiać pracującej maszyny bez nadzoru.

Proszę wyłączyć przełącznik zasilania i odłączyć przewód zasilający, jeżeli urządzenie ma być nieczynne. Nie należy odłącać kabla zasilającego wilgotną ręką, gdyż grozi to porażeniem prądem.

Należy odciąć zasilanie, gdy urządzenie jest czyszczone, naprawiane lub nie jest używane.

Przewód zasilający należy trzymać z dala od ostrych przedmiotów i nie należy ciągnąć za przewód, aby poruszać urządzeniem w przypadku uszkodzenia przewodu.

Ze względów bezpieczeństwa nie należy używać produktu do czyszczenia gorących przedmiotów, takich jak węgiel, niedopałki papierosów, ostre przedmioty, takie jak rozbite szkło, żrące ciecze, materiały łatwopalne i wybuchowe, takie jak benzyna i alkohol. W przeciwnym razie może to spowodować uszkodzenie produktu lub pożar.

Nie należy używać tego urządzenia do zbierania wody lub mokrego pyłu, a także unikać wystawiania urządzenia na działanie deszczu, wody lub używania go w wilgotnych miejscach (takich jak łazienki, umywalnie, pralnie itp.), aby uniknąć awarii.

Należy unikać zbliżania się produktu do urządzeń grzewczych lub wystawiania go na działanie promieni słonecznych, aby uniknąć pożaru.

Nie należy pozwalać dzieciom na zabawę i obsługę produktu, aby uniknąć wypadków.

Należy unikać długotrwałej pracy produktu, gdy port ssący jest zablokowany, aby uniknąć uszkodzenia.

Produkt jest wyposażony w lampę UV-C. Nie należy patrzeć na spód urządzenia, gdy włączone jest zasilanie, aby promienie UV nie powodowały uszkodzeń ciała ludzkiego.

Proszę nie pozwolić, aby światło UV-C świeciło na rośliny, aby ich nie uszkodzić. Nie należy koncentrować światła UV-C w jednym miejscu do ciągłego używania, co może spowodować uszkodzenie czyszczonych przedmiotów.

Nie należy siadać na produkcie, aby uniknąć jego uszkodzenia.

Nie zdejmować szczotki obrotowej, gdy maszyna jest włączona lub pracuje, aby uniknąć uszkodzeń.

Tego produktu można używać tylko do czyszczenia tekstyliów, takich jak materace, koce, poduszki, sofy itp.

W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpieczeństwa, należy go wymienić lub naprawić u producenta, w firmie naprawczej lub u osoby wykwalifikowanej.

Montaż produktu

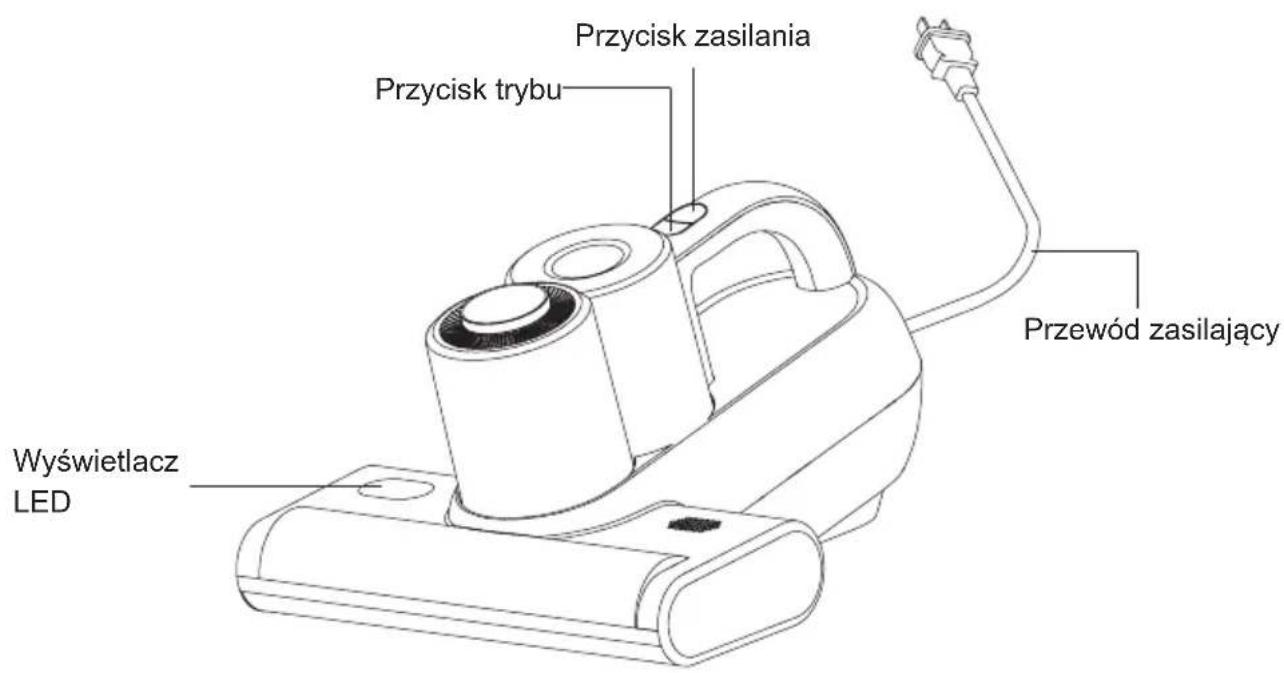

Opis produktu

Przycisk zasilania Przycisk trybu Przewód zasilający Wyświetlacz LED

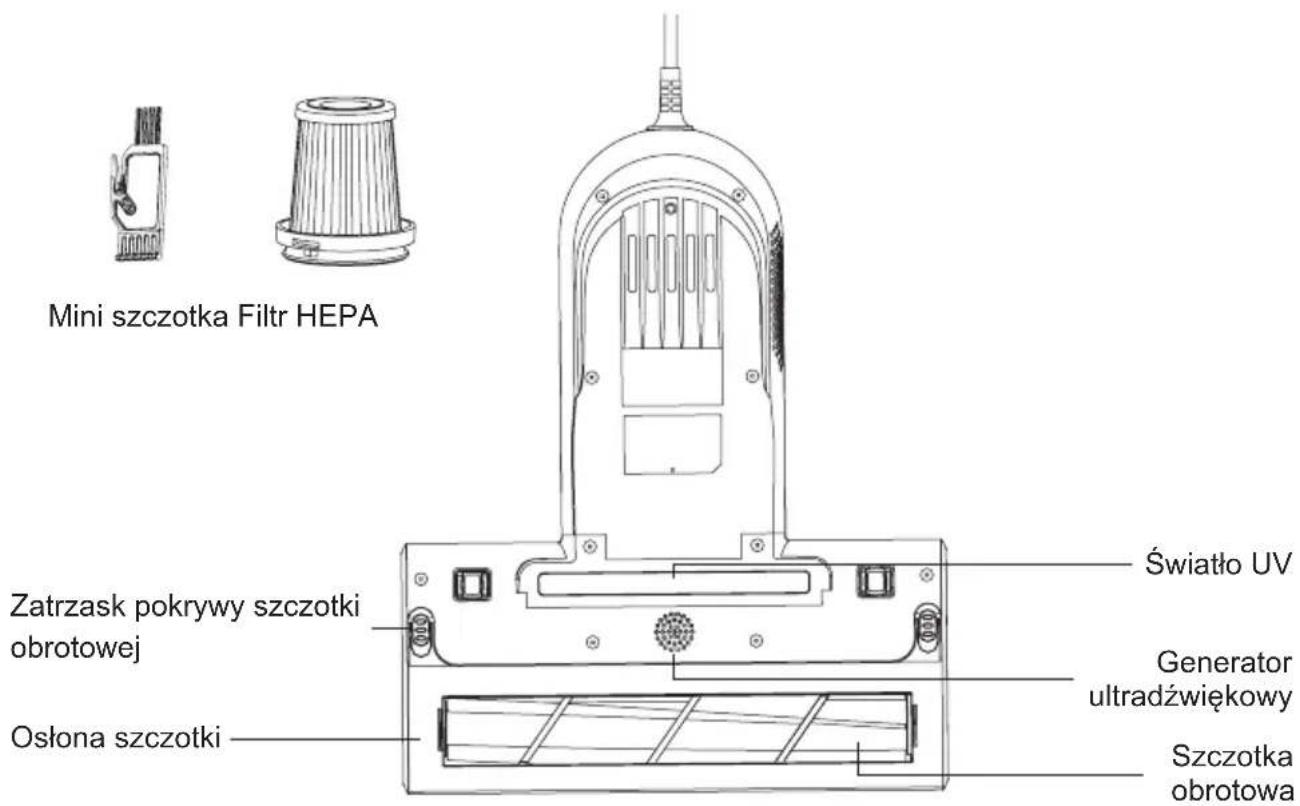

Mini szczotka Filtr HEPA Zatrzask pokrywy szczotki obrotowej Osłona szczotki Światło UV Generator ultradźwiękowy Szczotka obrotowa

Zawartość opakowania

Odkurzacz do roztoczy	Filtr HEPA Mini-szczotka	Instrukcja obsługi
1 1 1 1

Prawidłowa obsługa produktu

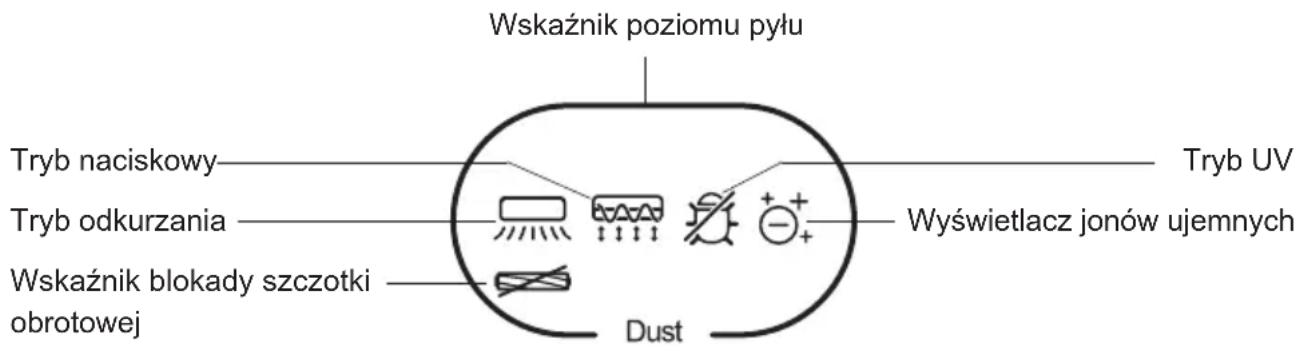

Wskaznik poziomu pyłu Tryb naciskowy Tryb odkurzania Wskaznik blokady szczotki obrotowej Dust Tryb UV Wyświetlacz jonów ujemnych

Opis funkcji

Tryb odkurzania+natrysku+UV

Po włączeniu zasilania odkurzacz antyroztoczowy domyślnie uruchamia się w trybie odkurzania + natrysku +UV. Zapali się odpowiednia lampka kontrolna, a urządzenie rozpocznie funkcję odkurzania, funkcję natrysku szczotki obrotowej, funkcję usuwania roztoczy w świetle UV i funkcję jonów ujemnych.

Tryb odkurzania+natrysku

Gdy urządzenie pracuje w trybie odkurzania+natrysku+UV, należy raz nacisnąć przycisk trybu, aby przejść do trybu odkurzania+natrysku. Odpowiedni wskaźnik zaświeci się, a urządzenie uruchomi funkcję odkurzania, funkcję natrysku szczotki obrotowej oraz funkcję jonów ujemnych.

Tryb odkurzania+UV

Gdy urządzenie znajduje się w trybie odkurzania+natrysku, należy nacisnąć przycisk trybu, aby przejść do trybu odkurzania+UV. Odpowiedni wskaźnik będzie się świecił, a urządzenie uruchomi funkcję odkurzania, funkcję usuwania roztoczy za pomocą światła UV oraz funkcję jonów ujemnych.

Gdy urządzenie jest w trybie odkurzania+UV, wystarczy raz nacisnąć przycisk trybu, aby odkurzacz wrócił do trybu odkurzania+natrysku+UV.

Tryby zmieniają się po kolei po naciśnięciu przycisku trybu.

Wskaźnik poziomu pyłu

Gdy czyszczona powierzchnia jest czysta, pasek poziomu kurzu jest niebieski. Gdy jest w stanie

brudnym, pasek poziomu kurzu jest czerwony. Gdy powierzchnia jest lekko zabrudzona, pasek poziomu kurzu jest żółty. W miarę wzrostu poziomu kurzu pasek poziomu kurzu powoli zmienia się z niebieskiego na żółty, a następnie na czerwony. W miarę zmniejszania się poziomu kurzu, pasek poziomu kurzu powoli zmienia się z czerwonego na żółty, aż do momentu, gdy jest całkowicie niebieski.

Wskaźnik blokady szczotki obrotowej

Ten wskaźnik miga, gdy szczotka obrotowa jest zablokowana.

Czyszczenie I konserwacja

Uwaga:

1. Filtr HEPA jest dostępny w sprzedaży u dystrybutora JIMMY.
2. Zaleca się czyszczenie pojemnika na kurz w odpowiednim czasie po każdym użyciu. Jeżeli ilość kurzu jest zbyt duża i powoduje zablokowanie filtra HEPA, należy go wyczyścić na czas lub w razie potrzeby wymienić.

Czyszczenie pojemnika na kurz

Wyłącz produkt, wyjmij pojemnik na kurz zgodnie z instrukcją na pojemniku na kurz; ustaw pojemnik na kurz w jednej linii z koszem na śmieci, naciśnij przycisk zwalniający pokrywę dolną i opróżnij pojemnik. (Rysunek 1)

Czyszczenie filtra HEPA

Jedną ręką przytrzymaj pojemnik na kurz, a drugą ręką wyciągnij zespół filtra. Przekręc dolną pokrywę filtra HEPA zgodnie z ruchem wskazówek zegara; naciśnij zespół filtra HEPA w dół i wyjmij go, aby oczyścić go z kurzu lub użyj szczotki, aby oczyść z kurzu i innych zanieczyszczeń zespół filtra HEPA. (Rysunek 2 - Rysunek 4)

1 Przycisk zwalniający dolną pokrywę

2 Moduł filtrujący

Po oczyszczeniu pojemnika na kurz i zespołu filtra HEPA, włóż filtr HEPA do zespołu filtra, a następnie obróć go w kierunku przeciwnym do ruchu wskazówek zegara, aby go zamocować. Po usłyszeniu dźwięku "kliknięcia" podczas obracania, filtr HEPA zostanie zamontowany na swoim miejscu. Następnie włóż zespół filtra z powrotem do pojemnika na kurz i dociśnij go do dna.

Uwaga:

1. Nie pomijaj filtra HEPA!
2. Jeżeli w pojemniku na kurz nagromadzi się zbyt dużo kurzu, należy oczyścić pojemnik na kurz i zespół filtra wodą, a następnie wytrzeć je suchą szmatką. Należy zwrócić uwagę, że filtr HEPA należy myć jak najrzadziej. Oczyć filtr HEPA z kurzu i ciał obcych, naciskając na niego, a przed montażem upewnij się, że pojemnik na kurz i zespół filtra są całkowicie suche.

Czyszczenie i montaż szczotki obrotowej

Uwaga:

Podczas czyszczenia szczotki obrotowej należy pamiętać o odłączeniu zasilania, aby zapobiec przypadkowemu uruchomieniu szczotki i spowodowaniu obrażeń u ludzi.

5 Szczotka Pokrywa szczotki

6 Wlot powietrza

Wyłącz urządzenie, odłącz zasilanie, naciśnij zatrzask pokrywy szczotki. Przekręć ją, a następnie zdejmij pokrywę szczotki i wyjmij ją. Wyczyść szczotkę obrotową. Po wyczyszczeniu szczotki obrotowej, zamontuj po kolei szczotkę i jej pokrywę z powrotem do korpusu i zablokuj zatrzask. (Rysunek 5)

Czyszczenie czujnika kurzu

Czujnik kurzu jest zainstalowany wewnątrz wlotu powietrza. Do czyszczenia wewnętrznej ścianki wlotu powietrza należy używać mini szczotki, aby uniknąć gromadzenia się zbyt dużej ilości kurzu na czujniku i nieprawidłowego wyświetlania poziomu kurz. (Rysunek 6)

Konserwacja i przechowywanie

Aby móc dalej używać, należy po każdym użyciu wyczyścić pojemnik na kurz i filtr HEPA. Dla lepszego używania zaleca się wymianę filtra po 30-50 godzinach pracy (w zależności od sytuacji).

Jakikolwiek papier, szkło ołowiane, plastik będą miały duży wpływ na działanie promieniowania UV. Kurz lub plamy na osłonie lampy UV wpływają na działanie światła UV. Proszę regularnie wycierać i czyścić osłonę lampy UV.

Nie należy dotykać pokrywy lampy UV, ponieważ zabrudzenia wpływają na działanie lampy UV.

Jeżeli urządzenie ma być nieużywane, należy je umieścić w chłodnym i suchym miejscu. Nie należy pozostawiać go w bezpośrednim świetle słonecznym lub w wilgotnym środowisku.

Rozwiązywanie problemów

Przed skontaktowaniem się z serwisem należy sprawdzić następujące punkty usterek.

Uwaga: W przypadku innych usterek prosimy o kontakt z autoryzowanym serwisem w celu uzyskania informacji.

Problem Możliwe przyczyny Rozwiązanie
Produkt się nie włącza	Przycisk zasilania nie jest wciśnięty. Wciśnij przycisk zasilania.
	Brak zasilania w gniazdku Sprawdź gniazdko.
	Przewód zasilający nie jest mocno włóżony. Sprawdź, czy wtyczka zasilania jest mocno włóżona.
Problem Możliwe przyczyny Rozwiązanie
Słaba siła ssania	Zablokowany wlot powietrza Oczyść	wlot powietrza
	Zablokowany filtr HEPA	Oczyść pojemnik na kurz i filtra HEPA
	Zespół filtra zablokowany Wyczyść zespół filtra
Światło UV nie działa	Zbyt duży kąt nachylenia urządzenia	Stopień nachylenia urządzenia nie może przekraczać 30 stopni
	Awaria światła UV	Skontaktuj się z serwisem w celu wymiany lampy UV
Urzadzenie nagle przestaje działać	Pojemnik na kurz pełny	Należy zaprzestać stosowania produktu, oczyścić zator i używać ponownie po 2 godzinach
	Zablokowany wlot powietrza
	Filtr HEPA zablokowany
Awaria szczotki	Zaplątany zwój szczotki	Wyjmij szczotkę obrotową wyczyść ją i zamontuj ponownie
	Pasek luźny lub pęknięty Skontaktuj się z serwisem

Specyfikacja produktu

Dane techniczne

Model BX6 Pro
Napięcie znamionowe 220-240V~
Częstotliwość znamionowa 50-60Hz
Moc znamionowa 600W

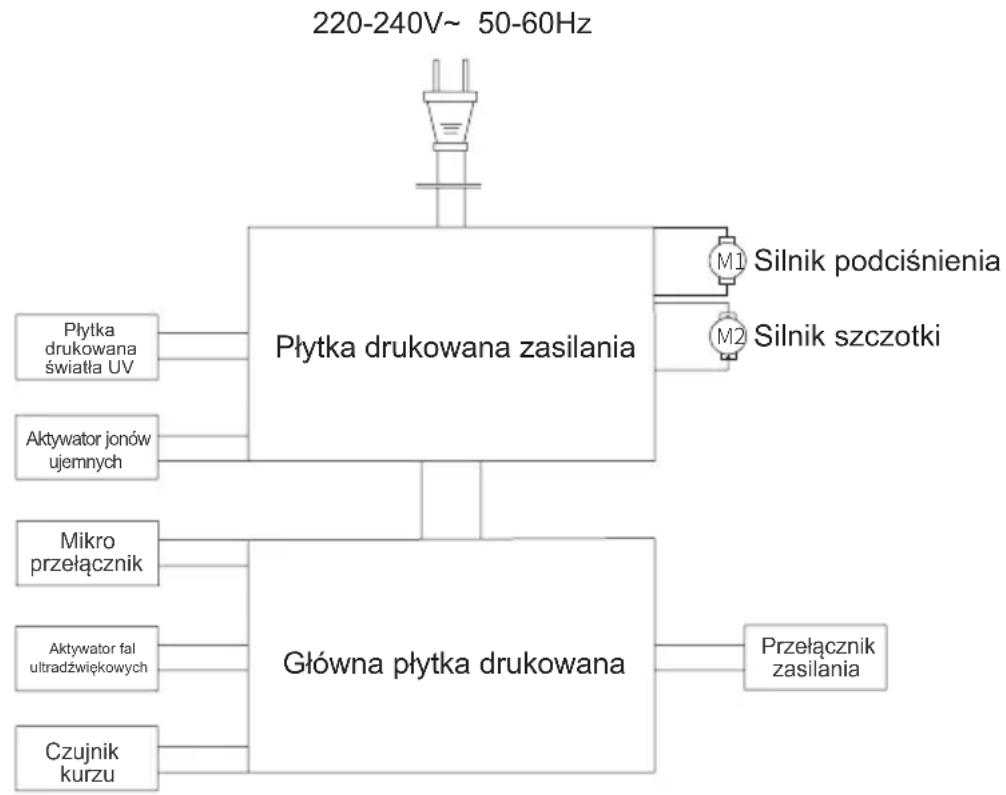

Schemat obwodu

Informacje o producencie

Producent Kingclean Electric Co., Ltd
Adres	No.1 Xiangyang Road, Suzhou New District, prowincja Jiangsu 215009, China

Utylizacja

Urządzenie, akcesoria i opakowanie powinny być poddane segregacji w celu przyjaznego dla środowiska recyklingu.

Nie należy wyrzucać urządzenia do odpadów komunalnych!

Tylko dla krajów WE: Zgodnie z europejską wytyczną 2012/19/UE urządzenie, które nie nadaje się już do użytku, oraz zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub używane akumulatory/ baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez wcześniejjszego powiadomienia.

Informacje gwarancyjne

Produkt ten objęty jest roczną gwarancją na urządzenie, serwis od daty zakupu.

Z gwarancji wyłączone jest normalne zużycie, użytkowanie w celach komercyjnych, zmiany w zakupionym urządzeniu, czyszczenie, skutki niewłaściwego używania lub uszkodzenia przez nabywcę lub osoby trzecie, uszkodzenia, które można przypisać okolicznościom zewnętrznym.
