HW10 Pro - Aspiradora JIMMY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora inalámbrica y lavadora
Marca	JIMMY
Modelo	HW10 Pro
Potencia nominal	350 W
Tensión nominal	25,2 V
Capacidad de la batería	3800 mAh (batería de litio)
Tiempo de carga	4 a 5 horas
Tensión de entrada del adaptador	100-240 V ~ 50/60 Hz
Modos de la aspiradora de palo	Automático, Suelo, Turbo, Alfombra
Modos de la aspiradora de mano	ECO, MAX
Función de pulverización de agua	Sí, mediante botón dedicado
Función de autolimpieza	Sí (cepillo y conducto de aire)
Función de secado al aire del cepillo	Sí (4 horas en carga)
Pantalla de visualización	Sí, con indicadores de batería y códigos de error
Iluminación decorativa	Sí, luces LED
Filtración	HEPA + filtro de esponja + filtro metálico
Accesorios incluidos	Tubo metálico, cepillo para piso, cepillo para alfombra rodante, cepillo para cama eléctrica, aspirador de sofá 2 en 1, aspirador plano 2 en 1, soporte de carga (dos partes + colgadores), adaptador de corriente, botella de líquido limpiador y cepillo tubular
Garantía	2 años a partir de la fecha de compra
Alimentación	Batería recargable de iones de litio
Mantenimiento y limpieza	Depósito de aguas residuales, cepillo rodillo, cubo de polvo, filtro HEPA y esponja

Preguntas frecuentes - HW10 Pro JIMMY

¿Qué hacer si la aspiradora no arranca?

Verifique que la batería esté cargada (al menos un 20%). Si la batería está baja, coloque el aparato en la base de carga. Asegúrese de que todos los botones estén liberados, luego presione el botón del interruptor del mango.

¿Cómo limpiar el depósito de aguas residuales?

Apague el aparato, retire el depósito de aguas residuales presionando el botón de desbloqueo. Retire la tapa superior, el marco de esponja y el filtro. Vierta las aguas residuales, enjuague las piezas con agua limpia y séquelas antes de volver a montar. No doble la pieza de goma debajo del filtro.

¿Cómo usar la función de pulverización de agua?

Cuando la aspiradora de palo esté en funcionamiento, mantenga presionado el botón de pulverización de agua en el mango. La boquilla pulveriza agua en forma de abanico. Suelte el botón para detener. Asegúrese de que el depósito de agua limpia no esté vacío.

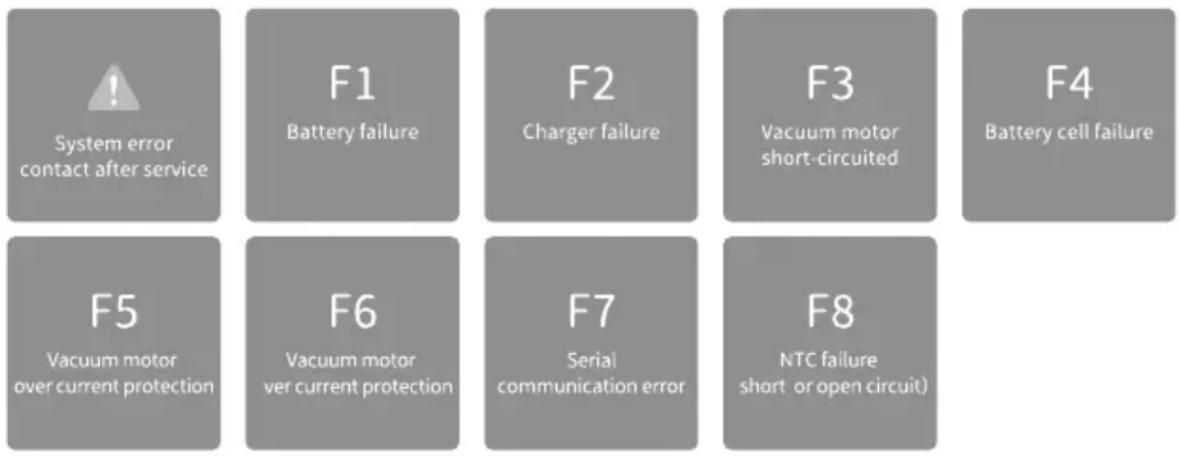

¿Qué significan los códigos de error F1 a F8 en la pantalla?

Estos códigos indican fallos internos. Si el problema persiste después de verificar obstrucciones y limpiar los filtros, contacte al servicio de atención al cliente de JIMMY para obtener ayuda.

¿Cómo desbloquear el cepillo rodillo?

La pantalla muestra 'Brushroll trapped'. Apague el aparato, retire la ventana del cepillo tirando del botón central, luego retire el cepillo rodillo. Corte los cabellos enredados con la pequeña cuchilla y limpie los cuerpos extraños. Vuelva a montar en su lugar.

¿Puedo usar la aspiradora de mano para aspirar agua?

No, la aspiradora de mano no está diseñada para aspirar agua. Esto dañaría el motor. Úsela solo en seco.

¿Cómo iniciar el ciclo de autolimpieza?

Coloque la aspiradora en la base de carga en modo de carga. Vacíe el depósito de aguas residuales y asegúrese de que el depósito de agua limpia contenga al menos la mitad de agua (con posiblemente líquido limpiador). Presione el botón de autolimpieza. El ciclo limpia el cepillo y el conducto, luego pasa al modo de secado.

¿Cómo cambiar la batería?

Presione el botón de liberación de la batería ubicado en la parte trasera de la aspiradora de mano. Tire de la batería hacia atrás para retirarla. Inserte la nueva batería alineándola con las ranuras y empuje hasta que encaje.

¿Qué accesorios se incluyen con el HW10 Pro?

La caja contiene: aspiradora de mano, tubo metálico, cepillo para piso, cepillo para alfombra rodante, cepillo para cama eléctrica, aspirador de sofá 2 en 1, aspirador plano 2 en 1, soporte de carga (dos partes + colgadores), adaptador de corriente, botella de líquido limpiador y cepillo tubular.

¿Cómo mantener el filtro HEPA?

El filtro HEPA se encuentra en el cubo de polvo de la aspiradora de mano. Retire el cubo, abra la boquilla, saque el componente ciclón y la rejilla metálica. Limpie el HEPA golpeándolo suavemente; no lo lave con agua. Vuelva a montar una vez seco.

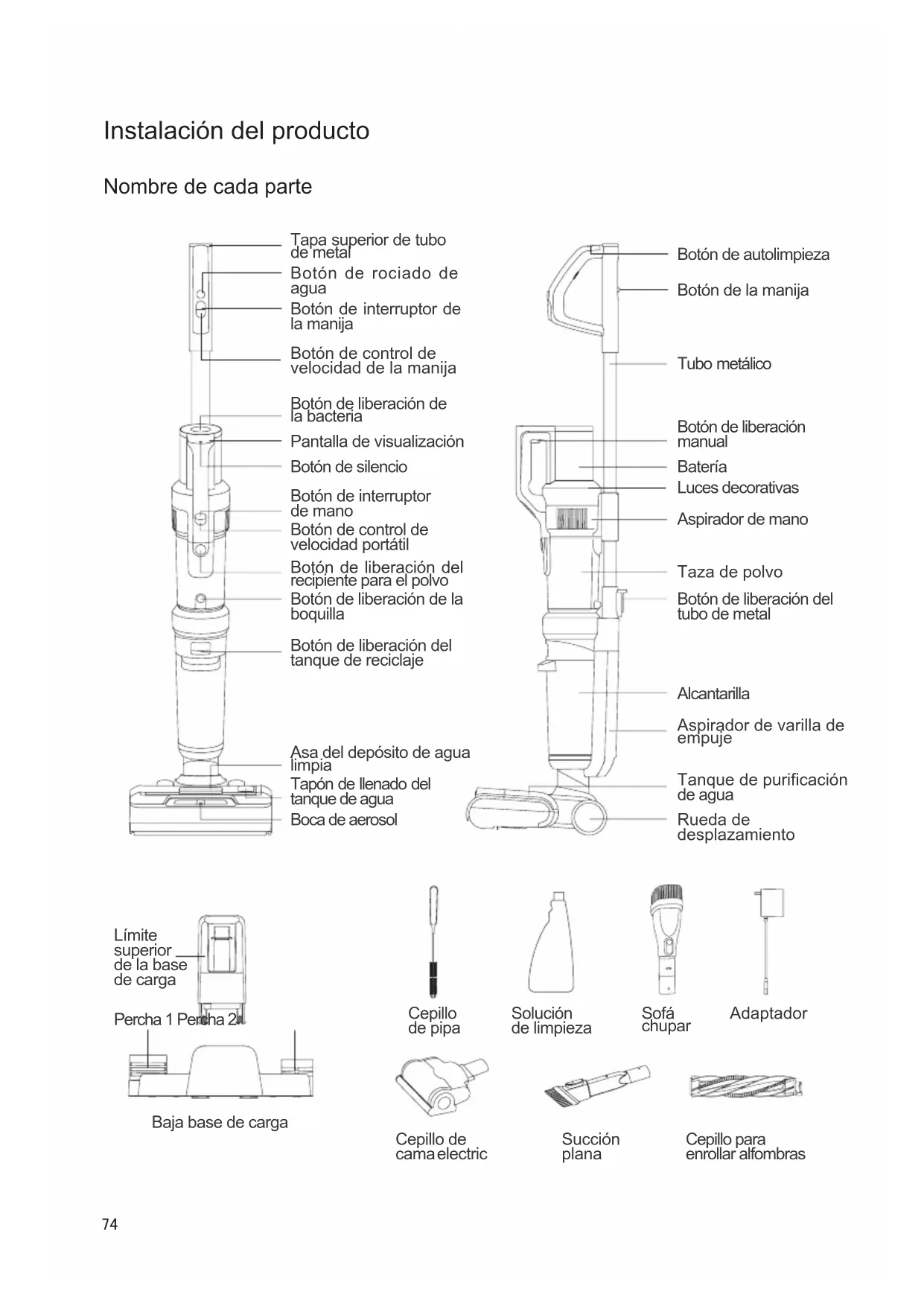

MANUAL DE USUARIO HW10 Pro JIMMY

Instalación del producto

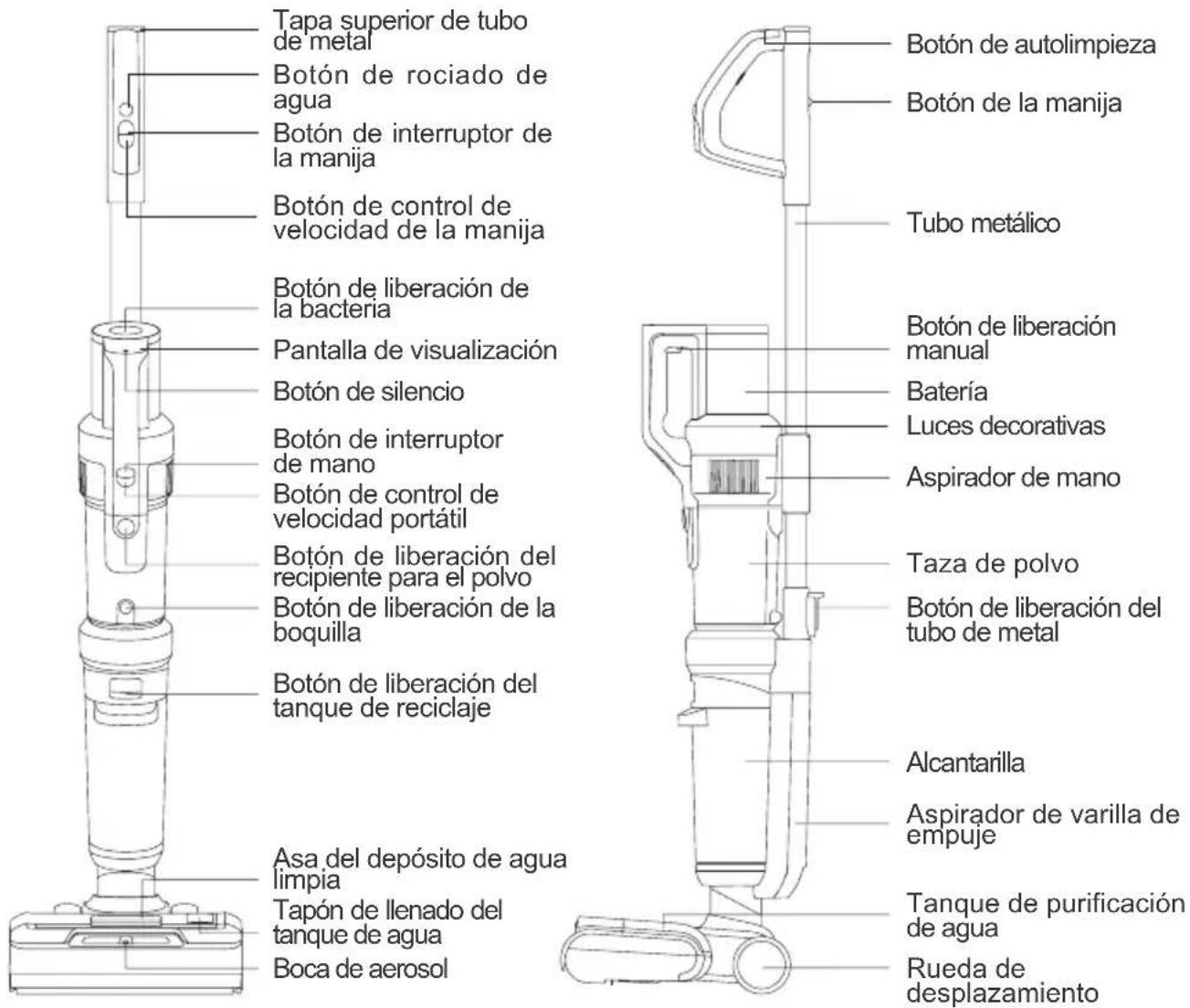

Nombre de cada parte

Tapa superior de tubo de metal Botón de rociado de agua Botón de interruptor de la manija Botón de control de velocidad de la manija Botón de liberación de la bacteria Pantalla de visualización Botón de silencio Botón de interruptor de mano Botón de control de velocidad portátil Botón de liberación del recipiente para el polvo Botón de liberación de la boquilla Botón de liberación del tanque de reciclaje Asa del depósito de agua limpia Tapón de llenado del tanque de agua Boca de aerosol Botón de autolimpieza Botón de la manija Tubo metálico Botón de liberación manual Batería Luces decorativas Aspirador de mano Taza de polvo Botón de liberación del tubo de metal Alcantarilla Aspirador de varilla de empuje Tanque de purificación de agua Rueda de desplazamiento

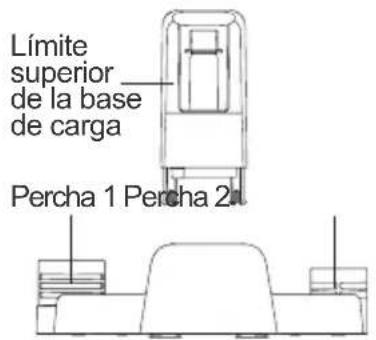

Límite superior de la base de carga Percha 1 Percha 2

Baja base de carga

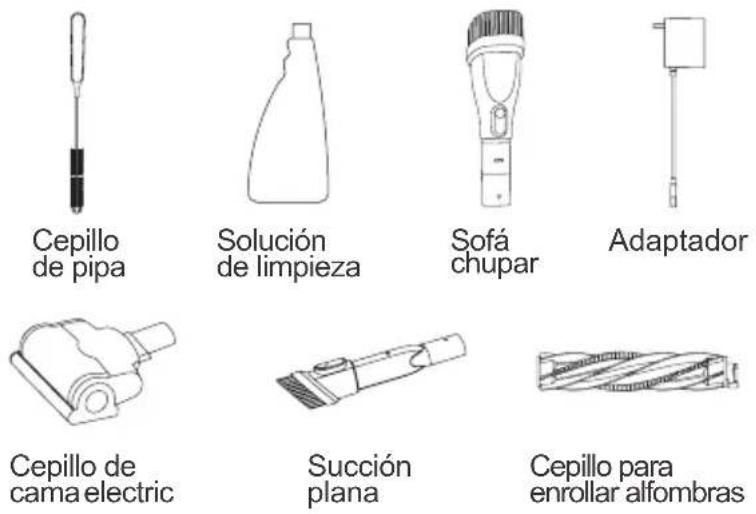

Detalles de empaque

Aspirador de mano	Conjunto de cepillo de piso	Tubo metálico	Batería	Líquido de limpieza	Adaptador	Cepillo para enrollar alfombras	Cepillo de tubo
1 1 1 1	1 1 1 1
Cepillo de cama eléctrico	Aspiración de sofá 2 en 1	Aspiración plana 2 en 1	Límite superior de la base de carga	Baja base de carga	Percha 1	Percha 2	Instrucciones de uso
1 1 1 1	1 1 1 1

Desmontaje del producto

Nota: corte la fuente de alimentación durante el desmontaje y montaje del producto.

Instalación y extracción de ensambles de tuberías de metal

Inserte el extremo del conjunto de tubería de metal perpendicular a la dirección de la máquina en el puerto del fuselaje. Después de escuchar un "clic", confirme que el conjunto de tubería de metal esté bien sujeto y que la instalación se haya realizado correctamente (Figura 1). Si desea sacar el conjunto del tubo de metal, simplemente presione el botón de liberación del tubo de metal hasta el final y luego tire del conjunto del tubo de metal hacia arriba. (Figura 2)

Instalación y extracción del paquete de baterías

1. Sostenga el paquete de baterías, coloque el paquete de baterías a lo largo de la ranura del riel guía y presione el paquete de baterías firmemente hacia abajo. Cuando escuche un "clic", significa que la batería está bloqueada;
2. Presione el botón de liberación del paquete de baterías y tire del paquete de baterías en la dirección opuesta a la dirección de carga para desbloquear el paquete de baterías.(Figura 3) Nota: Excepto por el reemplazo del paquete de baterías, no es necesario quitar el paquete de baterías con frecuencia.

Instalación de aspiradora de mano

1 Ensamblaje de tubería de metal

2 Botón de liberación del tubo de metal

3 Paquete de baterías

Botón de liberación de la batería

4 Aspirador de mano

5 Botón de liberación manual

Primero inserte el puerto de succión de la copa de polvo de la aspiradora de mano en la

ranura de la cubierta del cuerpo, presione la aspiradora de mano en el tubo de metal instalado y, después de escuchar un "clic", la aspiradora de mano se instaló correctamente en el cuerpo Arriba, ahora se utiliza como aspiradora vertical (Figura 4). Para quitar la aspiradora de mano, simplemente presione y mantenga presionado el botón de liberación de la computadora de mano y levántelo en diagonal hacia arriba. (Figura 5)

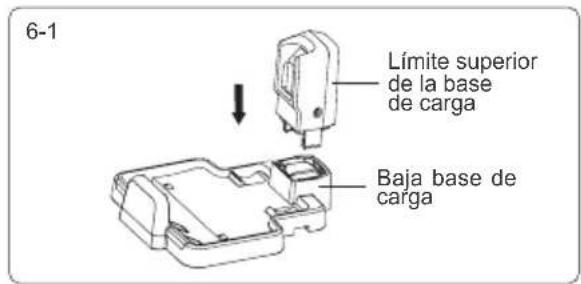

Módulo de base de carga

Presione el asiento de carga hacia arriba hacia el asiento de carga hacia abajo hasta que se oiga un "CLIC".(Figura 6-1)

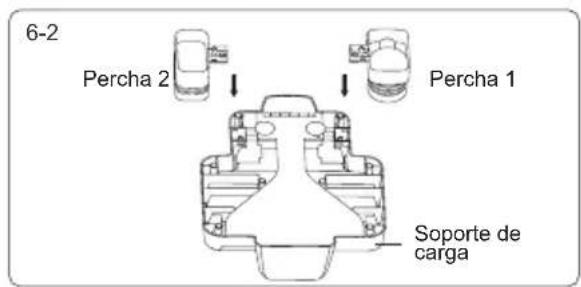

Instale la base de carga

Presione el colgador 1 y el colgador 2 hacia el soporte de carga a lo largo de la posición que se muestra en la figura, y la instalación se realiza correctamente después de escuchar un "clic". (Figura 6-2)

Tome y coloque el soporte de carga de toda la máquina

Sostenga el conjunto del tubo de metal con la mano, levante toda la máquina, alinee la ranura de carga en la parte posterior de toda la máquina con la base de carga del cargador en el soporte de carga y coloque suavemente toda la máquina en el soporte de carga de arriba a abajo; Úselo cuando lo use Sostenga el tubo de metal en su mano y saque toda la máquina directamente del soporte de carga.(Figura 7)

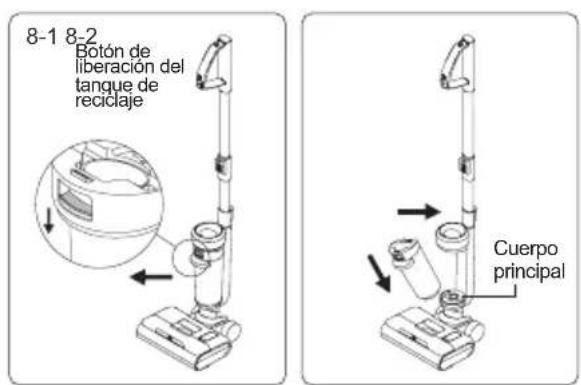

Instalación y desmontaje de tanque de aguas residuales.

Al retirar el tanque de recuperación, sujete el cuerpo con una mano y el asa del tanque de recuperación con la otra mano, presione el botón de liberación del tanque de recuperación y luego extráigalo. (Figura 8-1)

Para instalar el tanque de recuperación, primero inserte la parte inferior del tanque de recuperación en el cuerpo, luego presione el tanque de recuperación contra el cuerpo y empújelo hasta que escuche un sonido de "clic" y la instalación sea exitosa. (Figura 8-2)

Instalación y extracción de la ventana del cepillo giratorio y el cuerpo del cepillo giratorio

Para quitar la ventana de desplazamiento, tire del botón central y levántelo para quitar la ventana de desplazamiento; al instalar la ventana de desplazamiento, debe alinear los dos lados de la ventana de desplazamiento y cepillar ambos lados, presionar la ventana de desplazamiento hacia abajo e instalar después de escuchar un "clic" exitoso. (Figura 9)

Retire / instale el cuerpo del cepillo giratorio: tire hacia arriba del extremo izquierdo de la cubierta del extremo del cepillo giratorio con el dedo para quitarlo; Al instalar, pellizque la cubierta del extremo

6-1 Límite superior de la base de carga Baja base de carga

6-2 Percha 2 Percha 1 Soporte de carga

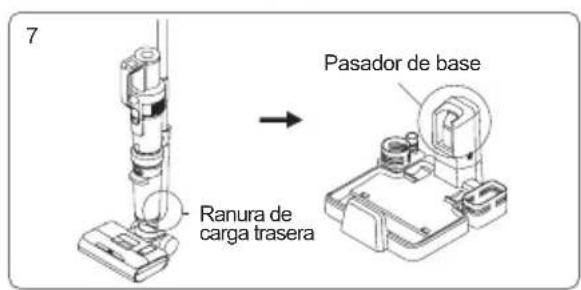

7 Ranura de carga trasera Pasador de base

8-1 8-2 Botón de liberación del tanque de reciclaje Cuerpo principal

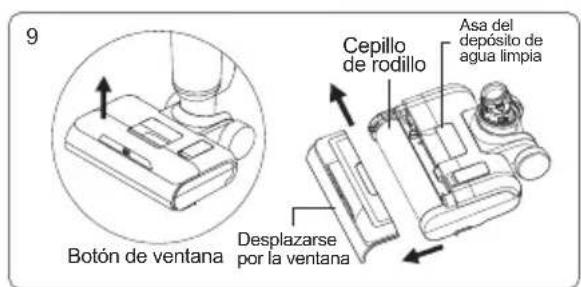

9 Botón de ventana Cepillo de rodillo Asa del depósito de agua limpia Desplazarse por la ventana

10 Tapa del extremo del cepillo rodante

del cepillo giratorio con la mano e inserte el lado izquierdo del cepillo giratorio en el engranaje. Luego colóquelo en la ranura e instale el cepillo giratorio en su lugar. (Figura 10)

xInstalación y extracción del tanque de agua limpia

Al desmontar el tanque de agua limpia, abroche la manija del tanque de agua limpia y tire hacia arriba para quitar el tanque de agua limpia; vuelva a colocar el tanque de agua limpia en la base, haga que el tanque de agua limpia quede al ras con la ventana giratoria e instale el tanque de agua limpia en su lugar. (Figura 11)

Uso del producto

Nota: Cuando lo use por primera vez, cargue completamente la máquina antes de usarla.

Use una aspiradora vertical

Presione el botón del interruptor de la manija, la pantalla de visualización y las luces decorativas se encienden y el modo automático predeterminado está encendido (Figura 12). Presione el botón de modo una vez para cambiar al modo de piso, presione el botón de modo dos veces para cambiar al modo Turbo (Figura 13), presione el botón de modo una tercera vez para cambiar al modo de alfombra (Figura 14), presione el botón de modo de nuevo para volver al modo automático y cambiar de ciclo(Figura 15); Presione el botón del interruptor de la manija nuevamente, toda la máquina se apaga y la pantalla de visualización y las luces decorativas se apagan.

Nota:

1. Cuando limpie la alfombra, limpie primero el cepillo para piso (consulte "Limpieza y mantenimiento Limpieza del conjunto del cepillo para piso" para obtener más detalles) y reemplace el cepillo de rodillo para alfombra.

2. Durante la limpieza del piso o la autolimpieza, asegúrese de que la ventana del cepillo se deslice hacia arriba. (Figura
   16-1)

3. Durante la limpieza de la alfombra, asegúrese de que la ventana de cepillo se deslice hacia abajo. (Figura 16-2).

4. Cuando la carga de la batería es inferior al 20%, no se puede cambiar al modo alfombra y al modo turbo.

Asa del depósito de agua limpia Tanque de purificación de agua

16-1 La limpieza del piso

16-2 17 La limpieza de la alfombra

Función de pulverización de agua

Cuando la aspiradora vertical esté funcionando, presione y mantenga presionado el botón de rociado de agua, la boquilla rocía agua en forma de abanico; suelte el botón de pulverización para dejar de pulverizar. (Figura 17)

Uso de aspiradora de mano

Saque la aspiradora de mano, presione el botón del interruptor de mano, la pantalla y las luces decorativas se iluminarán, el modo ECO predeterminado (Figura 18), presione el botón de control de velocidad de mano para cambiar al modo MAX (Figura 19), y luego presione el botón de control de

velocidad portátil para volver al modo ECO, cambio de ciclo; presione el botón del interruptor de mano nuevamente, la aspiradora de mano se apagará y la pantalla de visualización y las luces decorativas se apagarán.

La aspiradora de mano se puede conectar al conjunto de succión de sofá 2 en 1, succión plana 2 en 1, succión de cama eléctrica o tubo de metal para limpiar diferentes entornos:

1. Conecte una aspiradora de sofá 2 en 1, adecuada para limpiar el polvo y las partículas en la superficie de los muebles. (Figura 20-1)
2. Conecte el conjunto del tubo de metal para limpiar el polvo en lugares altos: abra la cubierta superior del tubo de metal, empuje la perilla del mango hacia arriba para extender el tubo de metal y luego inserte el puerto de succión de la aspiradora de mano para limpiar el polvo en el lugar alto. (Figura 20-2)
3. La aspiradora plana dos en uno se puede conectar para limpiar áreas estrechas. (Figura 20-3)

4. Conecte la cama de succión eléctrica para aspirar, limpie el polvo, el cabello, los ácaros, etc. de la cama o el sofá de tela. (Figura 20-4) Notas:

5. Cuando la energía de la batería es inferior al 20%, no se puede cambiar al modo de gama alta.

6. Cuando lo utilice como aspiradora de mano, no absorba agua, de lo contrario el motor se dañará.

Carga de toda la máquina

Conecte el adaptador a la fuente de alimentación, coloque la aspiradora vertical en la base de carga y comience a cargar. (Figura 21)

Notas:

1. Cargue completamente la batería antes del primer uso y vacíe la batería antes de la segunda carga para garantizar la vida útil de la batería;
2. Si no usa el producto durante un período prolongado, debe cargar el producto una vez cada tres meses aproximadamente;
3. Cuando no esté cargando, saque el adaptador del enchufe para evitar el peligro de un toque accidental.

Función de secado por aire con cepillo giratorio

En el modo de carga, presione y mantenga presionado el botón de control de velocidad del mango durante 3 segundos para ingresar al modo de secado al aire del cepillo giratorio durante 4 horas. Durante el proceso de secado al aire, las luces decorativas están encendidas y los cepillos se mueven ligeramente a intervalos para ajustar la posición de secado al aire; presione el botón de control de velocidad en el mango nuevamente para apagar el modo de secado al aire del cepillo.

Nota: Este modo está diseñado para evitar que los cepillos de rodillo húmedos reproduzcan bacterias o produzcan olores extraños. (La pantalla se muestra en la Figura 22)

Cepillo de rodillo para suelo, función de autolimpieza del conducto de aire

En el modo de carga, presione el botón de autolimpieza para ingresar al modo de limpieza. (La pantalla se muestra en la Figura 23).

Una vez finalizada la autolimpieza, la máquina entra en el modo de secado al aire con cepillo giratorio y vuelve al modo de carga; Durante el proceso de autolimpieza, puede presionar el botón del interruptor para finalizar el modo de autolimpieza y volver al modo de carga por adelantado.

20-1 Aspirador de mano Botón Aspiración de sofá dos en uno

20-2 Biela de tubo de metal Ensamblaje de tuberia de metal

Aspiración plana 2 en 1

20-420-3 Cama de succión eléctrica

21 20%

22 Drybrush

1. El modo de autolimpieza solo se utiliza para limpiar el conducto del cepillo de piso y el cepillo de rodillo de piso. No limpie el cepillo de rodillo para alfombras usted mismo;
2. Antes de abrir el modo de limpieza, vierta las aguas residuales en el tanque de recuperación, verifique si la máquina está colocada firmemente en el soporte de carga, el adaptador se ha enchufado a la toma de corriente, el adaptador se ha conectado al soporte de carga, y el tanque de agua limpia tiene al menos 1/2. Después de completar la autolimpieza, vuelva a limpiar el tanque de recuperación.
3. Cuando la carga de la batería es menor o igual al 10%, el modo de autolimpieza no se puede activar y se puede activar normalmente después de cargar durante un período de tiempo.

Recordatorio de tanque de agua bajo

Cuando la aspiradora con varilla de empuje esté funcionando, use la función de rociado de agua. Cuando la voz / pantalla muestre " No clean water, fill in water " (se muestra alternativamente en la Figura 24 y la Figura 25), apague la máquina y agregue agua al tanque de agua limpia antes de continuar. usar.

Cuando utilice el modo de autolimpieza, si no hay agua en el depósito de agua limpia, el cepillo giratorio dejará de autolimpiarse. Si necesita continuar con la autolimpieza, agregue agua al tanque de agua limpia, vacíe el tanque de recuperación y luego reinicie el modo de autolimpieza.

Nota: al inyectar agua limpia, puede agregar el líquido de limpieza correspondiente, la proporción es de aproximadamente 1 tapa de la botella de líquido de limpieza al tanque de agua lleno de agua limpia y la temperatura del agua no supera los 40 °C.

26 Tapón de agua Tanque de purificación de agua

Cómo agregar agua al tanque de agua limpia: después de quitar el tanque de agua limpia, abra el tapón de llenado del tanque de agua, gírelo hacia un lado para exponer la entrada de agua, vierta agua limpia y líquido de limpieza y luego vuelva a tapar el tapón de agua en el tanque de agua. Después de terminar en su lugar, limpie el tanque de agua y vuelva a colocarlo en el cepillo para pisos. (Figura 26)

El tanque de aguas residuales es un recordatorio lleno

Cuando la aspiradora vertical detecta que el tanque de aguas residuales está lleno, toda la máquina se detendrá y dará un mensaje de voz. En este momento, limpie el tanque de recuperación completo y vuelva a colocarlo antes de usarlo. (La Figura 27 y la Figura 28 se muestran alternativamente)

Cuando se usa el modo de autolimpieza, detecta que el tanque de recuperación está lleno, el producto se detendrá y se emitirá un mensaje de voz. En este momento, limpie el tanque de recuperación completo y vuelva a instalarlo.

Método de limpieza del tanque de aguas residuales: retire la cubierta superior y el marco del filtro del tanque de aguas residuales, vierta el agua residual en el tanque de aguas residuales, enjuague el tanque de aguas residuales y móntelo, y vuelva a colocarlo en el conjunto del cepillo para piso. (Consulte "Limpieza y mantenimiento Limpieza del tanque de aguas residuales" para obtener más detalles)

Recordatorio de deslizamiento atascado

Cuando la aspiradora con varilla de empuje está en modo de trabajo / limpieza, si el tambor está atascado, toda la máquina se detendrá y se emitirá un mensaje de voz. (La Figura 29 y la Figura 30 se muestran alternativamente) En este momento, saque el cepillo giratorio, limpie la materia extraña o el cabello enredado en el cepillo giratorio y luego continúe trabajando después de reinstalarlo.

Método de limpieza con cepillo giratorio: después de quitar la ventana del automóvil, extraiga el cepillo giratorio, use la cuchilla del cepillo pequeño para cortar y retire el pelo del cepillo enrollador, limpie la materia extraña adherida al cepillo giratorio y al cepillo para pisos , y luego instálelo y enrósquelo hacia atrás cepillos y ventanas. (Figura 30) (Consulte "Limpieza y mantenimiento Limpieza del conjunto del cepillo para pisos" para obtener más detalles)

Recordatorio de conducto obstruido

En el modo de trabajo / autolimpieza de la aspiradora vertical, si el conducto de aire está bloqueado, se detendrá automáticamente y dará un recordatorio de voz. Antes de continuar trabajando, verifique y limpie las partes que puedan estar bloqueadas como se muestra en la pantalla.

Cuando la aspiradora de mano está funcionando, el conducto de aire está bloqueado y la aspiradora de mano se detiene automáticamente. En este momento, debe limpiar el recipiente para el polvo y los Hiparks. (El contenido de la pantalla es el siguiente: la aspiradora vertical está bloqueada en el orden que se muestra en la Figura 32-1、32-2、32-3、32-4、32-5 y la aspiradora manual está bloqueada en orden como se muestra en la Figura 32-1 y 32-2.)

29 Brushroll trapped Clean brushroll

Método de limpieza de conductos de aire:

① Retire el tanque de recuperación, saque la tapa superior y la rejilla del filtro del tanque de recuperación, limpie las partes del tanque de recuperación y monte el tanque de recuperación; ② Utilice un cepillo de tubería para dragar y restregar las incrustaciones, materias extrañas, cabello, etc. en la tubería, y luego instale la parte posterior del tanque de recuperación Conjunto de cepillo de piso; ③ Retire la taza de polvo, vacíe el polvo en la taza de polvo, saque la pata de mar, luego saque el separador ciclónico, desmóntelo, limpie las partes, ensamble la taza de polvo y reinstale la aspiradora de mano superior. (Consulte el "Capítulo 3 Limpieza y mantenimiento" para obtener más detalles)

Función de voz

De forma predeterminada, la nueva máquina tiene habilitada la voz. Presione el botón de silencio para apagar la función de voz; presione el botón de silencio nuevamente para activar la función de voz nuevamente. (Figura 33)

Nota: Cuando se utiliza como aspiradora de mano, no hay función de transmisión de voz.

Recordatorio de energía de la batería

Cuando la aspiradora vertical está funcionando, si la voz emite "batería baja, cárguela a tiempo", significa que la batería está baja en este momento y se recomienda usarla después de la carga. (Figura 34)

Cuando la aspiradora vertical está funcionando, si la voz transmite "La batería está baja, se apagará, cárguela", en este momento la batería está a punto de agotarse, se apagará automáticamente, debe cargarse antes usar.

Cuando la aspiradora está en uso, el icono en la esquina superior derecha de la pantalla muestra la energía restante: la cuadrícula completa corresponde a 75% \~ 100% de energía; 3/4 de la red corresponde al 50% \~ 75% de potencia; 1/2 cuadrícula corresponde a 25% \~ 50% de potencia; 1/4 cuadrícula corresponde al 1% al 25% de la batería; el espacio en blanco corresponde a una batería agotada y debe cargarse antes de su uso.

33 Botón de silencio

36 Cepillo de tubo Guarde el cepillo giratorio Almacenamiento de cepillo de tubo Almacenamiento HEPA / Adaptor Soporte de carga

Limpieza y mantenimiento

Limpieza del tanque de aguas residuales

Después de cerrar la aspiradora, saque el tanque de recuperación, levante la tapa superior del tanque de recuperación para sacarlo, saque el marco del filtro de esponja, abra la tapa abatible del marco del filtro de esponja y saque la esponja del filtro; vierta el agua sucia y la suciedad en el tanque de recuperación y limpie el tanque de recuperación y las aguas residuales con agua limpia Tapa de la caja, rejilla de esponja, esponja de filtro. Si hay objetos extraños en la tubería del tanque de aguas residuales, use un cepillo para tuberías para limpiarla; después de la limpieza, seque las piezas mencionadas anteriormente y luego vuelva a instalar los componentes del tanque de aguas residuales como están.(Figura 35)

Notas:

1. Una vez completado el trabajo de la aspiradora vertical, se recomienda limpiar el tanque de aguas residuales inmediatamente;

2. Al reinstalar el filtro, el pegamento suave negro debajo del filtro no se puede doblar.

Limpieza del conjunto del cepillo para pisos

Después de quitar la ventana del cepillo giratorio, el cepillo giratorio, el tanque de agua limpia y la caja de recuperación, inserte el cepillo tubular desde el orificio redondo debajo de la posición de instalación de la caja de recuperación para dragar materias extrañas, escamas y cabello obstruido en la tubería; utilice una hoja de cepillo pequeña para cortar el cepillo giratorio. Cabello enredado; Limpie la parte sucia y la parte extraída de la máquina con un trapo y luego vuelva a colocarla en la máquina por separado (el cepillo giratorio se puede colocar en la rejilla de accesorios para que se seque).(Figura 36)

Nota: No limpie el piso solo después de quitar el cepillo giratorio.

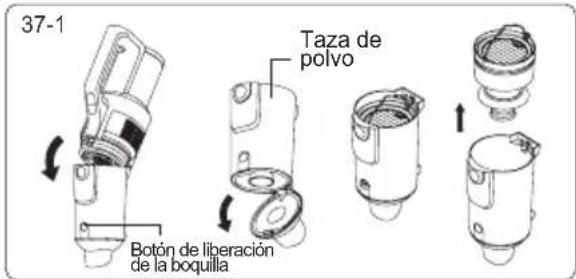

Limpieza del conjunto de la taza para el polvo

Presione el botón de liberación del recipiente para el polvo para quitar el recipiente para el polvo de la aspiradora de mano; presione el botón de liberación de la boquilla para abrir la boquilla y vaciar el recipiente para el polvo; tirar del componente ciclónico hacia arriba; saca la pata de mar; Sostenga la malla metálica, gírela para desbloquear la malla metálica y luego retírela hacia abajo.(Figura 37-1)

Después de limpiar, secar y secar cada pieza, los componentes del recipiente para el polvo se ensamblan en secuencia y luego se instalan en la aspiradora de mano.(Figura 37-2)

37-1 Taza de polvo Botón de liberación de la boquilla

37-2 Filtro HEPA Red de metal

Mantenimiento y almacenamiento diario

Después de cada uso, se recomienda limpiar el tanque de aguas residuales, la pantalla del filtro, el cuerpo del cepillo giratorio, la cubierta de la ventana y otros componentes para el próximo uso; Dependiendo del uso real, si ocurren las siguientes condiciones: (① Fugas de polvo HEPA; ② La esponja del filtro está seriamente dañada; ③ Las cerdas del rodillo se caen seriamente, la vibración es violenta durante el uso y se producen ruidos anormales). Se recomienda comprar consumibles y reemplazarlos para evitar afectar el rendimiento de la máquina.

Cuando no utilice la máquina durante mucho tiempo, colóquela en un lugar fresco y seco, y no la exponga a la luz solar directa ni a un ambiente húmedo.

Si necesita embalar la máquina para almacenarla, asegúrese de limpiarla y secar todas las piezas para evitar dañarla.

Instrucciones de seguridad importantes

Antes de usar este producto, lea este manual y todas las instrucciones y advertencias del producto. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones personales.

Cuando utilice aparatos eléctricos, siempre debe seguir las precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones.

Advertencia!

1. Este producto es solo para uso doméstico.
2. Antes de conectar el producto a la fuente de alimentación, asegúrese de comprobar si el voltaje local coincide con el voltaje marcado en el adaptador de alimentación.
3. Asegúrese de comprobar el producto antes de usarlo. Si el producto o el adaptador está dañado, deje de usarlo.
4. Úselo estrictamente de acuerdo con el método descrito en este manual.
5. Este producto no puede ser utilizado por niños, personas con discapacidades físicas, sensoriales o intelectuales, o personas sin la experiencia y los conocimientos pertinentes. A menos que exista la supervisión u orientación de un tutor para garantizar que puedan utilizar este producto de forma segura.
6. No utilice este producto como juguete. Mantenga este producto fuera del alcance de los niños, cuide a los niños, asegúrese de que no jueguen con este producto como si fuera un juguete.
7. No toque el enchufe con las manos mojadas.
8. Al limpiar las escaleras, tenga mucho cuidado para evitar caídas.
9. Si los cables, enchufes, baterías o piezas conductoras están dañados, no utilice, desmonte ni reemplace ninguna pieza usted mismo. Su propio desmontaje y reemplazo de piezas puede causar descargas eléctricas o incendios. Jimmy no es responsable de esto. Una vez dañado, debe ser reparado o reemplazado por Jimmy, el agente de Jimmy o una persona con las calificaciones relevantes designadas por Jimmy para evitar el peligro.
10. Utilice el cargador especificado por Jimmy para cargar el producto.
11. Asegúrese de utilizar el paquete de baterías especificado por Jimmy: otros tipos de paquetes de baterías pueden romperse y causar lesiones personales o daños al producto.
12. Si el producto no se opera de acuerdo con las instrucciones, se ve severamente impactado, se cae desde una altura, se daña o cae al agua, no use el producto y comuníquese con Jimmy o su agente.
13. Utilice únicamente piezas de repuesto y piezas especificadas por Jimmy.
14. No tire ni estire el cable. Mantenga los cables alejados de superficies calientes. No deje el cable donde la puerta está cerrada tirado sobre bordes o esquinas afilados. El cable debe mantenerse alejado del área activa. No utilice este producto contra el cable.
15. Desconecte el enchufe cuando no esté en uso o antes del mantenimiento.
16. No arrastre el cable ni transporte el producto junto con el cable, ni utilice el cable como asa.

17. Este producto es un aparato eléctrico recargable, no deje que la máquina funcione sola sin supervisión.

18. Cuando limpie, repare o no utilice la máquina durante un tiempo prolongado, la batería debe extraerse de la caja de la batería.

19. Evite estar cerca de equipos de calefacción o la exposición prolongada al sol para evitar que la carcasa se deforme debido a las altas temperaturas.
20. No coloque obstáculos en la entrada y salida de aire de la máquina para evitar que se sobrecaliente.
21. El cepillo para el cuerpo y el piso está energizado y no se puede limpiar sumergiéndolo en agua.
22. No limpie ni retire la cubierta del cepillo giratorio o el cuerpo del cepillo giratorio cuando la máquina esté encendida o en funcionamiento, para evitar lesiones personales.
23. No utilice la máquina para absorber carbón ardiendo, colillas de cigarrillos y otros objetos que generen calor.
24. No utilice la máquina para absorber objetos afilados como vidrios rotos;
25. No utilice la máquina para absorber sustancias ultrafinas como cal, cemento, polvo de carbón, polvo de yeso, harina, etc.;
26. No utilice la máquina para absorber líquidos corrosivos, como líquidos de limpieza a base de ácido, detergente en polvo, etc.;
27. No utilice la máquina para absorber gasolina, alcohol, perfume, pintura y otros materiales inflamables y explosivos.
28. No desmonte ni monte la máquina cerrada usted mismo y no intente cambiar el rendimiento de toda la máquina. Debe obtener ayuda del fabricante, su departamento de mantenimiento o profesionales de departamentos similares, de lo contrario, será peligroso.
29. Si no usa este producto durante mucho tiempo, debe apagar la alimentación y desenchufar la base de carga.
30. Los parámetros técnicos reflejados en las instrucciones del producto son obtenidos por Jimmy Labs o una empresa de pruebas externa designada, y el derecho de interpretación final pertenece a nuestra empresa.

Sobre el uso del producto

1. Este producto es adecuado para pisos duros en ambientes interiores, incluidos pisos encerados, pisos de goma, pisos de baldosas, pisos de madera sin costura y pisos de madera maciza. Si utiliza este producto en un suelo irregular, es posible que no se obtengan los mejores resultados.
2. Si el tanque de recuperación y el tanque de agua limpia no están instalados de acuerdo con las instrucciones correctas, ábralos y utilícelos.
3. No sacuda hacia arriba y hacia abajo ni golpee violentamente la máquina para evitar que las aguas residuales fluyan hacia el motor. Cuando se enciende la máquina, no la levante ni la lleve hacia arriba y hacia abajo, y no la incline hacia un lado ni la coloque en el suelo para evitar que las aguas residuales entren en el motor.
4. No haga funcionar la máquina durante mucho tiempo cuando la entrada de aire esté bloqueada por el flotador, para evitar daños.
5. Después de usar la máquina, limpie las partes sucias del tanque de aguas residuales, la boquilla de succión y el conducto de aire a tiempo, y guárdelo en un lugar ventilado y seco. Los lugares húmedos afectarán el aislamiento y la vida útil de los aparatos eléctricos.

Acerca del líquido de limpieza

1. Si entra una gran cantidad de líquido limpiador en el motor, será peligroso.
2. Siga las instrucciones (la proporción de solución a agua es 1:50) para preparar la solución. Se recomienda utilizar líquido limpiador de nuestra empresa y no usar líquidos limpiadores que contengan soluciones ácidas, alcalinas o sustancias nocivas para el medio ambiente.
3. Evite que los niños entren en contacto con el líquido limpiador. Si el líquido limpiador entra en contacto con los ojos accidentalmente, enjuáguelos bien con agua limpia a tiempo. En caso de ingestión accidental, busque atención médica de inmediato.
4. Cuando se trata de aguas residuales y líquido de limpieza, debe tratarse de acuerdo con los requisitos locales de protección ambiental.

Acerca de las baterías desechadas

1. La batería ensamblada en el producto contiene materiales que son dañinos para el medio ambiente. Antes de desecharlo, se debe retirar el paquete de baterías de la máquina.
2. Al retirar la batería, el producto se apagará y el enchufe del cargador no se desconectará.
3. Deseche de forma segura y correcta el paquete de baterías desechado, no lo arroje al fuego, al agua o al suelo.
4. Si la batería de desecho gotea y contamina la piel o la ropa, deséchela con agua limpia y busque atención médica a tiempo.

Solución de problemas

Antes de confiar en el departamento de mantenimiento, compruebe los siguientes puntos.

Problema Razón	posible Solución
No se puede iniciar o detener durante el uso	Batería baja Cargue la máquina
	El botón del interruptor u otros botones no se presionan al mismo tiempo	Presione el botón del interruptor por separado nuevamente
	Enredo severo del cuerpo del cepillo Limpiar el cuerpo del cepillo
	El tanque de recuperación está lleno Limpiar el pozo negro
	La batería no está en su lugar Reinstale la batería
	Conducto de aire bloqueado	Limpiar el conducto de aire y el filtro
La potencia de succión se reduce	Conducto de aire bloqueado	Limpiar el conducto de aire y el filtro
	El HEpa perdido Instalar HEPA
El sonido de toda la máquina es anormal	Conducto de aire bloqueado	Nettoyer le conduit d'air et le filtre
	Falta HEPA Installer HEPA
No hay agua del aspersor	No hay agua en el tanque de agua limpia	Agregue agua al tanque de agua limpia
	No mantener presionado el botón de pulverización	Presione el interruptor de rociado de agua
	El tanque de agua limpia no está montado en su lugar	Vuelva a instalar el tanque de agua limpia en su lugar
Rocío de agua en la salida de aire	HEPA y la copa para el polvo se pueden usar sin secar después de la limpieza	Seque la HEPA y el recipiente para polvo antes de usar
	No hay filtro de metal en el tanque de recuperación	Filtro de metal en tanque de aguas residuales
	Plástico blando se pliega debajo del filtro	Vuelva a instalar el filtro, el pegamento suave no debe doblarse

Nota: Si la guía de resolución de problemas anterior no proporciona una solución o la pantalla muestra los códigos de falla F1 a F8, comuníquese con el servicio de atención al cliente de posventa o con los agentes locales para obtener orientación.

Especificaciones del producto

Parámetro técnico

Nom du produit Aspiradora y lavadora inalámbrica
Modelo HW10 Pro
Potencia nominal 350W
Voltaje nominal 25.2V	---
Capacidad de la batería 3800mAh
Tiempo de carga 4-5h
Entrada de adaptador 100-240V	~50/60Hz

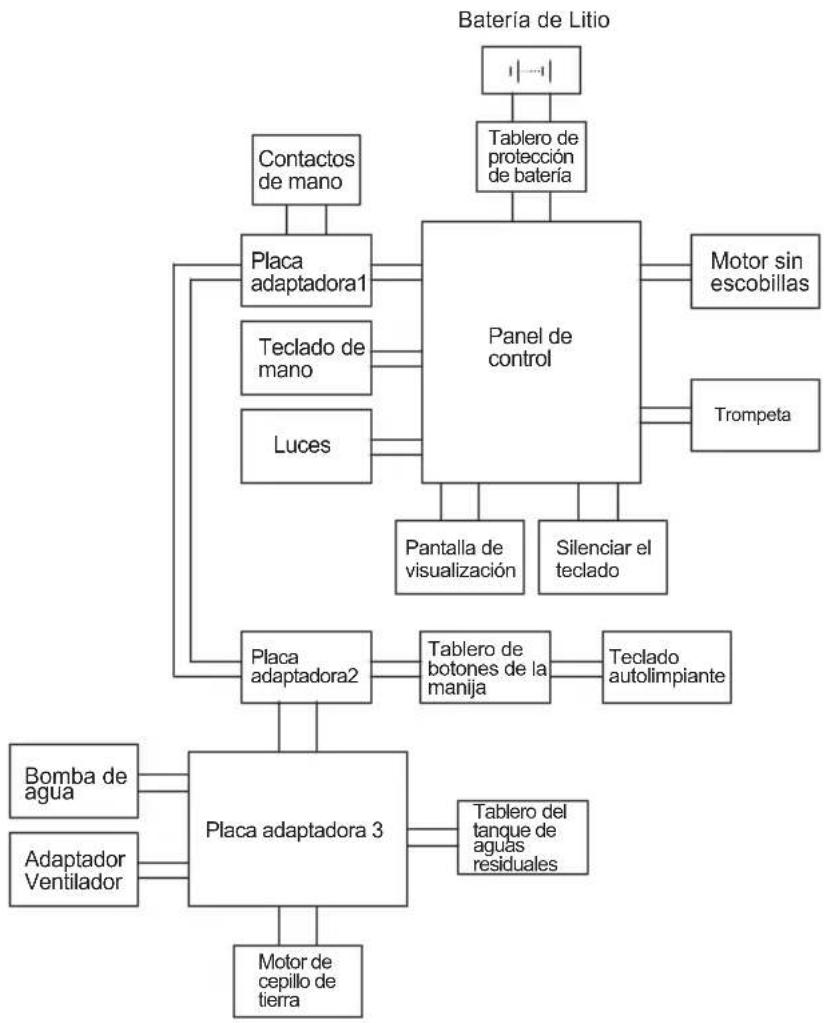

Diagrama de circuito

Información del fabricante

Fabricante Kingclean Electric Co., Ltd
Dirección	No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China

CE

Desechado

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:

De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta.

Paquetes de baterías / baterías:

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calificado. Abrir la carcasa de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera respetuosa con el medio ambiente.

iSujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas.

Budowa urządzenia

Elementy urządzenia

Solución de problemas

Antes de confiar en el departamento de mantenimiento, compruebe los siguientes puntos.
