HW10 Pro - Aspirapolvere JIMMY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere senza fili e lavapavimenti
Marca	JIMMY
Modello	HW10 Pro
Potenza nominale	350 W
Tensione nominale	25,2 V
Capacità della batteria	3800 mAh (batteria al litio)
Tempo di ricarica	4-5 ore
Tensione di ingresso dell'adattatore	100-240 V ~ 50/60 Hz
Modalità dell'aspirapolvere a bastone	Auto, Suolo, Turbo, Tappeto
Modalità dell'aspirapolvere a mano	ECO, MAX
Funzione spruzzo d'acqua	Sì, tramite pulsante dedicato
Funzione autopulizia	Sì (spazzola e condotto aria)
Funzione asciugatura ad aria della spazzola	Sì (4 ore in carica)
Schermo display	Sì, con indicatori batteria e codici errore
Illuminazione decorativa	Sì, luci LED
Filtrazione	HEPA + filtro spugna + filtro metallico
Accessori inclusi	Tubo metallico, spazzola per pavimenti, spazzola per tappeti rotante, spazzola per letto elettrica, aspirazione divano 2 in 1, aspirazione piatta 2 in 1, supporto di ricarica, liquido detergente, spazzola tubolare, adattatore
Garanzia	2 anni dalla data di acquisto
Alimentazione	Batteria ricaricabile agli ioni di litio
Manutenzione e pulizia	Serbatoio acque reflue, spazzola rullo, contenitore polvere, filtro HEPA e spugna

Domande frequenti - HW10 Pro JIMMY

Cosa fare se l'aspirapolvere non si accende?

Verificare che la batteria sia carica (almeno 20%). Se la batteria è scarica, posizionare l'apparecchio sulla base di ricarica. Assicurarsi che tutti i pulsanti siano rilasciati, quindi premere il pulsante dell'interruttore dell'impugnatura.

Come pulire il serbatoio delle acque reflue?

Spegnere l'apparecchio, rimuovere il serbatoio delle acque reflue premendo il pulsante di sblocco. Rimuovere il coperchio superiore, il telaio in spugna e il filtro. Versare le acque reflue, sciacquare i pezzi con acqua pulita e asciugarli prima di rimontare. Non piegare la colla morbida sotto il filtro.

Come utilizzare la funzione di spruzzo d'acqua?

Quando l'aspirapolvere a bastone è in funzione, tenere premuto il pulsante di spruzzo d'acqua sull'impugnatura. L'ugello spruzza acqua a ventaglio. Rilasciare il pulsante per fermare. Assicurarsi che il serbatoio dell'acqua pulita non sia vuoto.

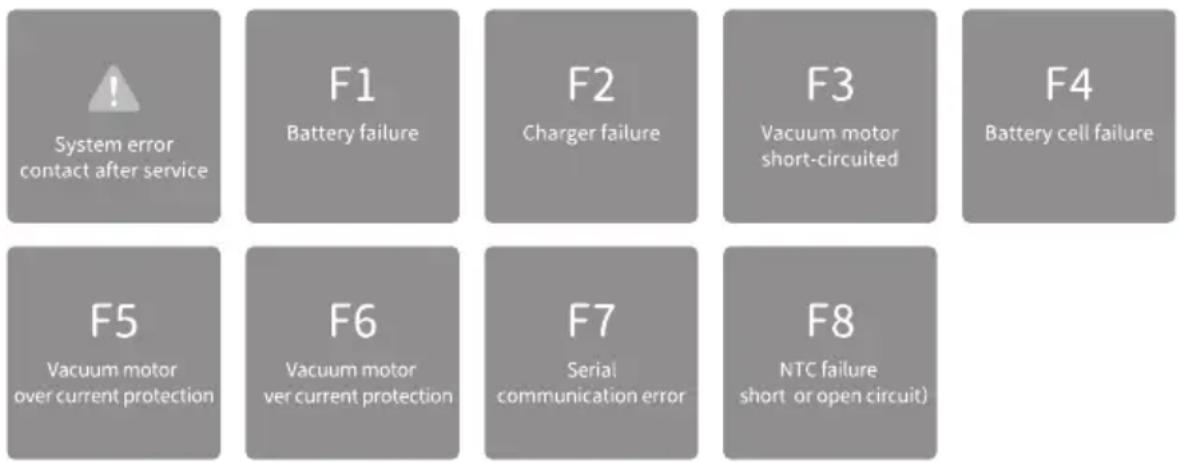

Cosa significano i codici di errore da F1 a F8 sul display?

Questi codici indicano malfunzionamenti interni. Se il problema persiste dopo aver verificato ostruzioni e pulito i filtri, contattare il servizio clienti JIMMY per assistenza.

Come sbloccare la spazzola rullo?

Il display mostra 'Brushroll trapped'. Spegnere l'apparecchio, rimuovere la finestra della spazzola tirando il pulsante centrale, quindi rimuovere la spazzola rullo. Tagliare i capelli aggrovigliati con la piccola lama e pulire i corpi estranei. Rimontare in posizione.

Posso utilizzare l'aspirapolvere a mano per aspirare acqua?

No, l'aspirapolvere a mano non è progettato per aspirare acqua. Ciò danneggerebbe il motore. Utilizzarlo solo a secco.

Come avviare il ciclo di autopulizia?

Posizionare l'aspirapolvere sulla base di ricarica in modalità carica. Svuotare il serbatoio delle acque reflue e assicurarsi che il serbatoio dell'acqua pulita contenga almeno metà acqua (eventualmente con liquido detergente). Premere il pulsante autopulizia. Il ciclo pulisce la spazzola e il condotto, quindi passa in modalità asciugatura.

Come cambiare la batteria?

Premere il pulsante di rilascio della batteria situato sul retro dell'aspirapolvere a mano. Tirare la batteria all'indietro per rimuoverla. Inserire la nuova batteria allineandola alle scanalature e spingere fino al clic.

Quali accessori sono forniti con il HW10 Pro?

La confezione contiene: aspirapolvere a mano, tubo metallico, spazzola per pavimenti, spazzola per tappeti rotante, spazzola per letto elettrica, bocchetta divano 2 in 1, bocchetta piatta 2 in 1, supporto di ricarica (due parti + ganci), adattatore di rete, bottiglia di liquido detergente e spazzola tubolare.

Come manutenere il filtro HEPA?

Il filtro HEPA si trova nel contenitore della polvere dell'aspirapolvere a mano. Rimuovere il contenitore, aprire l'ugello, estrarre il componente ciclone e la rete metallica. Pulire il HEPA picchiettandolo delicatamente; non lavarlo con acqua. Rimontare una volta asciutto.

MANUALE UTENTE HW10 Pro JIMMY

8-1 8-2 Pulsante di rilascio del serbatoio dell'acqua sporca Corpo principale

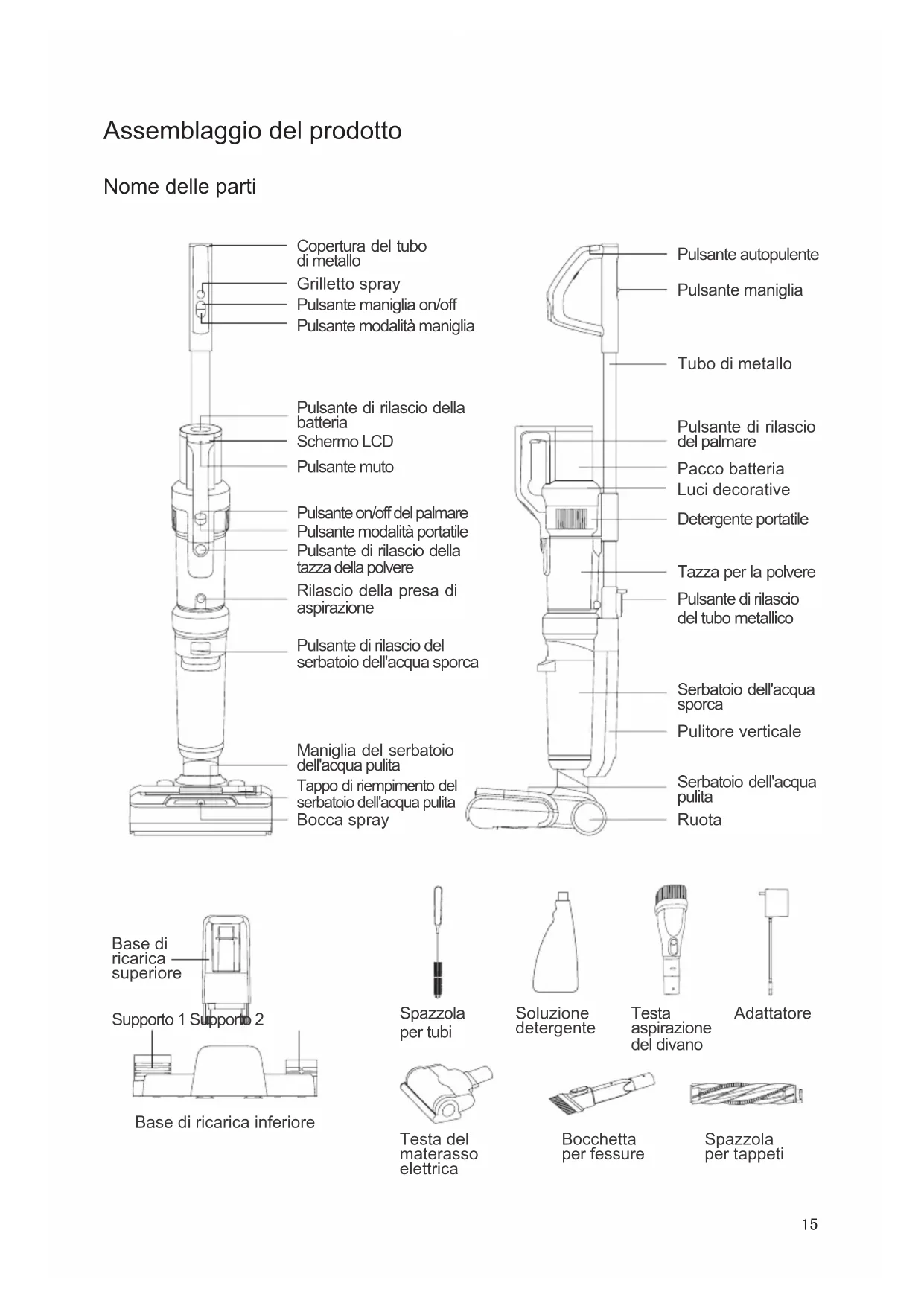

Assemblaggio del prodotto

Nome delle parti

Copertura del tubo di metallo Grilletto spray Pulsante maniglia on/off Pulsante modalità maniglia Pulsante di rilascio della batteria Schermo LCD Pulsante muto Pulsante on/off del palmare Pulsante modalità portatile Pulsante di rilascio della tazza della polvere Rilascio della presa di aspirazione Pulsante di rilascio del serbatoio dell'acqua sporca Maniglia del serbatoio dell'acqua pulita Tappo di riempimento del serbatoio dell'acqua pulita Bocca spray Pulsante autopulente Pulsante maniglia Tubo di metallo Pulsante di rilascio del palmare Pacco batteria Luci decorative Detergente portatile Tazza per la polvere Pulsante di rilascio del tubo metallico Serbatoio dell'acqua sporca Pulitore verticale Serbatoio dell'acqua pulita Ruota

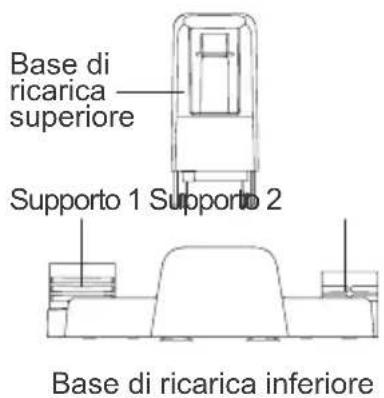

Base di ricarica superiore Supporto 1 Supporto 2 Base di ricarica inferiore

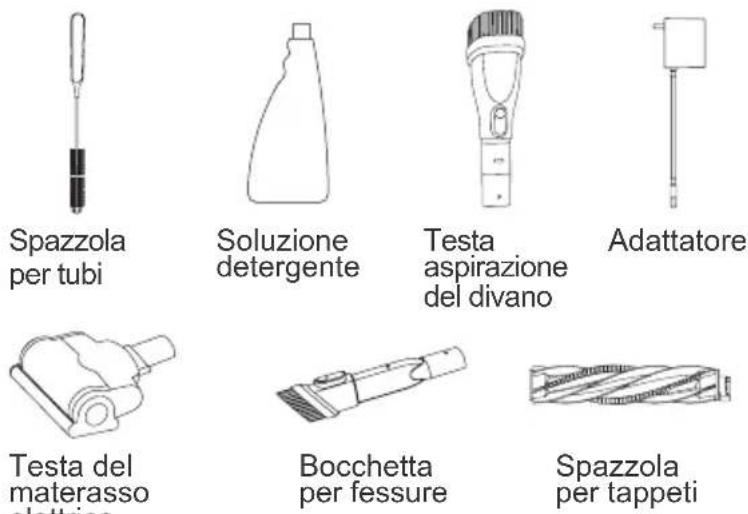

Spazzola per tubi Soluzione detergente Testa aspirazione del divano Adattatore Testa del materasso elettrico Bocchetta per fessure Spazzola per tappeti

Lista imballaggio

Detergente portatile	Testata a pavimento	Tubo di metallo	Pacco batteria	Soluzione detergente	Adattatore	Spazzola per tappeti	Spazzola per tubi
1 1 1 1	1 1 1 1
Testa del materasso elettrica	Testa aspirazione del divano 2 in 1	Bocchetta per fessure 2 in 1	Base di ricarica superiore	Base di ricarica inferiore	Supporto 1	Supporto 2	Manuale d'uso
1 1 1 1	1 1 1 1

Montaggio e smontaggio del prodotto

Nota: interrompere l'elettricità prima dell'assemblaggio e dello smontaggio del prodotto.

Montaggio e smontaggio di tubi metallici

Inserire il tubo di metallo nel corpo principale verticalmente fino a sentire un "clic". Assicurarsi che il tubo di metallo sia saldamente bloccato (Fig1). Per rimuovere il tubo di metallo, premere il pulsante di rilascio del tubo di metallo verso il basso fino all'estremità e tirare il tubo di metallo verso l'alto. (Fig2)

Montaggio e smontaggio del pacco batteria

1. Far scorrere la batteria lungo lo slot e premere con decisione la batteria verso il basso finché non si sente un "clic". Il pacco batteria è bloccato.
2. Premere il pulsante di rilascio del pacco batteria e tirare il pacco batteria nella direzione opposta al gruppo per sbloccare il pacco batteria. (Fig3)

Nota: ad eccezione della sostituzione della batteria, la batteria non deve essere rimossa frequentemente.

Montaggio aspirapolvere portatile

Inserire l'ingresso di aspirazione della tazza della polvere dell'aspirapolvere portatile nella scanalatura del coperchio del corpo principale. Spingere l'aspirapolvere portatile verso il tubo di metallo finché non si sente un "clic", l'aspirapolvere portatile è installato correttamente sul corpo principale. E la macchina viene utilizzata come aspirapolvere verticale in questo momento (Fig4). Per rimuovere l'aspirapolvere portatile, è sufficiente premere il pulsante di rilascio del palmare e sollevare l'aspirapolvere portatile in diagonale verso l'alto. (Fig5)

1 Tubo di metallo

2 Pulsante di rilascio del tubo metallico

3 Pacco batteria

Pulsante di rilascio del pacco batteria

4 Aspirapolvere portatile

5 Pulsante di rilascio del palmare

6-1 Base di ricarica superiore Base di ricarica inferiore

Assemblaggio della base di ricarica

Inserire la parte superiore della base di ricarica nella parte inferiore fino a sentire un "click". (Fig6-1)

Assemblaggio del supporto di ricarica

Premere il supporto 1 e il supporto 2 nella base di ricarica fino a sentire un "clic".(Fig6-2)

Posizionare la macchina sulla base di ricarica

Per rimettere la macchina sulla base di ricarica, tenere la maniglia della macchina per sollevare la macchina, puntare lo slot di ricarica sul fondo della macchina verso la presa di ricarica sulla base di ricarica e mettere la macchina nella base di ricarica. Per utilizzare la macchina, tenere la maniglia della macchina e sollevare la macchina dalla base di ricarica.(Fig7)

Montaggio e smontaggio del serbatoio dell'acqua sporca

Per rimuovere il serbatoio dell'acqua sporca, tenere la macchina con una mano e tenere il serbatoio dell'acqua sporca con l'altra, premere il pulsante di rilascio del serbatoio dell'acqua sporca per estrarre il serbatoio dell'acqua sporca. (Fig8-1) Per assemblare il serbatoio dell'acqua sporca, posizionare il fondo del serbatoio dell'acqua sporca nel corpo principale, spingere il serbatoio dell'acqua sporca verso il corpo principale finché non si sente un "clic". (Fig8-2)

Finestra rullo della spazzola e montaggio e smontaggio del rullo della spazzola

Per rimuovere la finestra del rullo della spazzola, tenere fermo il fermo della finestra del rullo della spazzola e tirare verso l'alto per rimuovere la finestra del rullo della spazzola. Per assemblare la finestra del rullo della spazzola, allineare le clip su due lati della finestra del rullo della spazzola con le fessure sui due lati della testata del pavimento. Premere verso il basso la finestra del rullo della spazzola finché non si sente un "clic". (Fig9)

Smontare / montare la spazzola in rotolo: Estrarre il cappuccio sinistro della spazzola in rotolo con il dito per estrarlo. Tenere il cappuccio della spazzola in rotolo, far scorrere la spazzola in rotolo sul lato sinistro nell'ingranaggio, posizionare la spazzola in rotolo nell'ugello. (Fig10)

Montaggio e smontaggio del serbatoio dell'acqua pulita

Per rimuovere il serbatoio dell'acqua pulita, afferrare la maniglia del serbatoio dell'acqua pulita ed estrarre il serbatoio dell'acqua pulita. Per assemblare il serbatoio dell'acqua pulita, rimettere il serbatoio dell'acqua pulita sull'ugello, allinearlo con la finestra del rullo della spazzola. (Fig11)

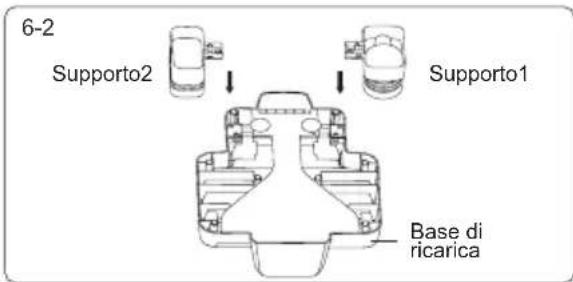

6-2 Supporto2 Supporto1 Base di ricarica

7 Slot di ricarica Presa di ricarica

8-1 8-2 Pulsante di rilascio del serbatoio dell'acqua sporca Corpo principale

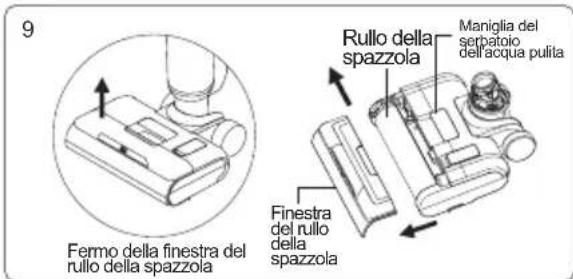

9 Fermo della finestra del rullo della spazzola Rullo della spazzola Maniglia del serpatoio dell'acqua pulita Finestra del rullo della spazzola

10 11 Cappuccio rullo della spazzola Maniglia del serbatoio della'acqua pulita Serbatoio della'acqua pulita

Uso del prodotto

Nota: quando lo si utilizza per la prima volta, caricare completamente la macchina prima di utilizzarla.

Uso dell'aspirapolvere verticale

Premere il pulsante on/off della maniglia, lo schermo LCD e le luci decorative si accendono, l'impostazione predefinita è in modalità Auto (Fig12). Premere il pulsante della modalità per passare alla modalità Pavimento (Fig13), premere due volte il pulsante della modalità per passare alla modalità Turbo (Fig14), premere tre volte il pulsante della modalità per passare alla modalità Tappeto (Fig15). Premere di nuovo il pulsante della modalità per tornare alla modalità automatica. Premere nuovamente il pulsante on/off della maniglia per spegnere la macchina, il display e le luci decorative si spengono.

Nota:

1. Quando si pulisce il tappeto, pulire prima la testata del pavimento (fare riferimento a "Pulizia e manutenzione, Pulizia della testata del pavimento" per i dettagli) e sostituire la spazzola per tappeti.
2. Durante la pulizia del pavimento o l'autopulizia, assicurarsi che l'aletta sopra al rullo sia orientata verso l'alto (Fig16-1)
3. Durante la pulizia dei tappeti, assicurarsi che l'aletta sopra al rullo sia orientata verso il basso (Fig16-2)
4. Quando il livello della batteria è inferiore al 20%, non è possibile passare alla modalità Tappeto e alla modalità Turbo.

Funzione acqua nebulizzata

Quando l'aspirapolvere verticale funziona, premere il pulsante dello spruzzo d'acqua, la bocca dello spruzzo spruzza acqua a forma di ventaglio; rilasciare il pulsante di spruzzatura dell'acqua per interrompere la spruzzatura dell'acqua. (Fig17)

Uso dell'aspirapolvere portatile

Togliere l'aspirapolvere portatile, premere il pulsante on/off del palmare, il display e le luci decorative si accendono, l'impostazione predefinita è in modalità ECO (Fig18). Premere il pulsante della modalità portatile per passare alla modalità MAX (Fig19), quindi premere il pulsante della modalità portatile

16-1 16-2 Modalità pulizia pavimenti

Modalità pulizia tappeti

20-1 Pulitore portatile Pulsante Testa aspirazione del divano 2 in 1

per tornare alla modalità ECO; Premere nuovamente il pulsante on/off del palmare per spegnere la macchina, lo schermo del display e le luci decorative si spengono.

L'aspirapolvere portatile può essere collegato a uno strumento per tappezzeria, a una bocchetta per fessure, a una testa del materasso elettrica o a un tubo metallico, per pulire diverse aree.

1. Collegare con lo strumento per tappezzeria per pulire la polvere e le particelle sulla superficie del mobile. (Fig20-1)

2. Collegare con tubo di metallo per pulire la polvere in luoghi alti. Aprire il coperchio superiore del tubo metallico, spingere il pulsante della maniglia verso l'alto per estendere il tubo metallico, quindi inserire il tubo nell'ingresso di aspirazione dell'aspirapolvere portatile per pulire la polvere in alto. (Fig20-2)

3. Collegare con lo strumento per fessure per pulire i luoghi stretti.(Fig20-3)

4. Collegare la testa del materasso elettrica per pulire polvere, capelli, acari sul letto o sul divano in tessuto. (Fig20-4)

Nota:

1. Quando la batteria è inferiore al 20%, non è possibile passare alla modalità massima.

2. Quando si utilizza l'aspirapolvere portatile, non aspirare l'acqua, altrimenti si causerà un guasto al motore.

Ricarica della macchina

Collegare l'adattatore all'alimentatore, inserire l'aspirapolvere verticale nella base di ricarica per avviare la ricarica. (Fig21)

Nota:

1. Prima del primo utilizzo, caricare completamente il pacco batteria e, prima della seconda carica, svuotare la batteria per garantire la durata del pacco batteria.

2.Se il prodotto deve rimanere inattivo a lungo, caricarlo una volta ogni tre mesi.

3.Quando non è in carica, rimuovere l'adattatore dalla presa per evitare il pericolo di contatto accidentale.

20-2 Tubo metallico Asta di prolunga in tubo metallico

20-3 Bocchetta per fessure 2 in 1

20-4 Testata materasso eletrica

21 20%

Funzione di asciugatura ad aria con rullo spazzola

In modalità di ricarica, premere e tenere premuto il pulsante della modalità maniglia per 3 secondi per accedere alla modalità di asciugatura all'aria del rullo per 4 ore. Durante il processo di asciugatura all'aria, la luce decorativa è accesa e il rullo a spazzola ruoterà leggermente a intervalli per regolare la posizione di asciugatura all'aria; Premere di nuovo il pulsante della modalità per disattivare la modalità di asciugatura.

Nota:questa modalità è progettata per impedire che il rullo di spazzole umido riproduca batteri o odori. (Il display è mostrato in Fig22)

Funzione autopulente del rullo della spazzola e del percorso dell'aria

In modalità di ricarica, premere il pulsante di autopulizia per accedere alla modalità di pulizia (il display è mostrato in Fig23). Al termine dell'autopulizia, la macchina entra in modalità di asciugatura ad aria con rullo a spazzola e torna alla modalità di ricarica; durante il processo di autopulizia, per terminare anticipatamente la modalità di autopulizia, premere il pulsante on/off e la macchina tornerà in modalità di ricarica.

Nota:

1. La modalità autopulente serve solo a pulire il percorso dell'aria della testa del pavimento e il rullo della spazzola per pavimenti duri. Non eseguire l'autopulizia sulla spazzola per tappeti.

2. Prima di attivare la modalità di pulizia automatica, svuotare l'acqua sporca nel serbatoio dell'acqua sporca, verificare che la macchina sia stata posizionata saldamente sul supporto di ricarica, l'adattatore sia collegato alla presa e collegato al supporto di ricarica. Il serbatoio dell'acqua pulita trattiene almeno 1/2 volume d'acqua; Dopo aver completato l'autopulizia, pulire nuovamente il serbatoio dell'acqua sporca.

3. Quando la batteria è inferiore o uguale al 10% di potenza, la modalità di autopulizia non può essere attivata e può essere attivata normalmente dopo averla caricata per un periodo di tempo.

Indicatore di serbatoio dell'acqua pulita vuoto

Quando si utilizza la funzione di nebulizzazione d'acqua, la voce/lo schermo mostra "No clean water, fill in water" (Fig24 e Fig25 vengono visualizzati alternativamente), spegnere la macchina e aggiungere acqua al serbatoio dell'acqua pulita.

Quando si utilizza la modalità di pulizia automatica, se viene rilevato che non c'è acqua nel serbatoio dell'acqua pulita, l'autopulizia della spazzola viene interrotta. Per continuare l'autopulizia, aggiungere acqua al serbatoio dell'acqua pulita e svuotare il serbatoio dell'acqua sporca, quindi riavviare la modalità di autopulizia.

Nota: quando si aggiunge acqua pulita, è possibile aggiungere la soluzione detergente JIMMY in dotazione, il rapporto è di circa 1 tappo della bottiglia di soluzione detergente per un serbatoio d'acqua pieno, la temperatura dell'acqua non può superare i 40 °C.

Riempire il serbatoio dell'acqua pulita: dopo aver rimosso il serbatoio dell'acqua pulita, aprire il tappo di riempimento dell'acqua, ruotarlo di lato per esporre il foro di ingresso dell'acqua, versare acqua pulita e soluzione detergente. Quindi ricollegare alla posizione originale e reinstallare il serbatoio dell'acqua pulita sul pavimento. (Fig26)

Indicatore serbatoio acqua sporca pieno

Quando l'aspirapolvere verticale rileva che il serbatoio dell'acqua sporca è pieno, l'intera macchina si ferma e invia un promemoria vocale. Pulire il serbatoio pieno dell'acqua sporca e rimetterlo a posto. (Fig27 e Fig28 vengono visualizzate alternativamente)

26 Tappo carico acqua Serbatoio dell'acqua pulita

Quando viene rilevato che il serbatoio dell'acqua sporca è pieno in modalità di autopulizia, la macchina smetterà di funzionare e darà un promemoria vocale. Pulire il serbatoio pieno dell'acqua sporca e rimetterlo a posto.

Pulizia del serbatoio dell'acqua sporca: estrarre il coperchio superiore del serbatoio dell'acqua sporca e il telaio del filtro, scaricare l'acqua sporca, montare il serbatoio dell'acqua sporca dopo il lavaggio e rimetterlo sul pavimento. (fare riferimento a "Pulizia e manutenzione del serbatoio dell'acqua sporca" per i dettagli)

Indicatore rullo della spazzola bloccato

Quando l'aspirapolvere è in modalità di lavoro o pulizia, se il rullo della spazzola è bloccato, l'intera macchina si fermerà e darà un promemoria vocale. (Fig29 e Fig30 vengono visualizzate alternativamente) Estrarre il rullo a spazzola, pulire i corpi estranei oi capelli impigliati sul rullo a spazzola.

Pulizia del rullo della spazzola: dopo aver rimosso la finestra, estrarre il rullo della spazzola, utilizzare la lama sulla mini spazzola per tagliare i peli che si avvolgono sul rullo della spazzola e pulire i corpi estranei attaccati al rullo della spazzola e alla testa del pavimento, installare il rullo della spazzola e la finestra. (Fig31) (fare riferimento a "Pulizia e manutenzione, Pulizia del gruppo spazzole per pavimenti" per i dettagli)

Indicatore percorso dell'aria bloccato

Quando il pulitore verticale è in modalità di lavoro o autopulizia, se il percorso dell'aria è bloccato, la macchina smetterà di funzionare e darà un promemoria vocale. Seguire le istruzioni sul display per controllare le eventuali parti bloccate e pulire.

Quando l'aspirapolvere portatile è in funzione, se il percorso dell'aria è bloccato, l'aspirapolvere si arresta automaticamente. A questo punto, è necessario pulire il contenitore della polvere e l'HEPA.

Il contenuto visualizzato sullo schermo è: il blocco dell'aspirapolvere verticale è mostrato in Fig32-1、32-2、32-3、32-4、32-5 e il blocco dell'aspirapolvere portatile è mostrato in Fig 32-1、32-2).

Pulizia del percorso dell'aria:

① Smontare il serbatoio dell'acqua sporca, togliere il coperchio superiore del serbatoio dell'acqua sporca e il filtro, lavare tutte le parti e rimontare.
② Utilizzare una spazzola per tubi per pulire lo sporco, i corpi estranei e i capelli all'interno del percorso dell'aria della testata del pavimento.
③ Rimuovere la tazza della polvere, svuotare la tazza della polvere, rimuovere l'HEPA, quindi estrarre il ciclone e smontarlo, pulire tutte le parti e rimontare la tazza della polvere. (Fare riferimento a "Pulizia e manutenzione" per i dettagli)

Funzione vocale

La voce della nuova macchina è attivata per impostazione predefinita, premere il pulsante mute per disattivare la funzione vocale; premere nuovamente il pulsante mute per attivare la funzione vocale. (Fig33)

Nota: quando si utilizza l'aspirapolvere portatile, non è disponibile alcuna funzione vocale.

Indicatore di carica della batteria

Quando il pulitore verticale funziona, se la voce ricorda "Batteria scarica. Caricare la batteria", utilizzarlo dopo la ricarica. (Fig34)

Quando il pulitore verticale è in funzione, se la voce ricorda "Batteria scarica. La macchina si spegnerà presto. Caricare la batteria", l'alimentazione sta per esaurirsi e si spegnerà automaticamente, deve essere caricato prima dell'uso.

Quando si utilizza l'aspirapolvere, l'icona nell'angolo in alto a destra dello schermo mostra la carica della batteria a sinistra: griglia piena significa batteria dal 75% al 100%; 3/4 griglia significa batteria dal 50% al 75%; 1/2 griglia significa batteria dal 25% al 50%; 1/4 di griglia significa dall'1% al 25% della batteria; lo spazio vuoto significa che la batteria è scarica e deve essere caricata prima dell'uso.

Pulizia e manutenzione

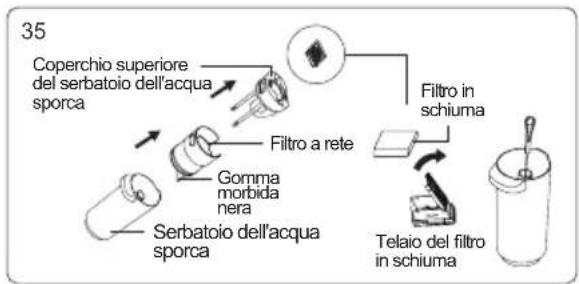

Pulizia del serbatoio dell'acqua sporca

Dopo aver spento l'aspirapolvere, rimuovere il serbatoio dell'acqua sporca, sollevare il coperchio superiore del serbatoio dell'acqua e rimuovere il telaio del filtro in schiuma da esso, aprire il coperchio del telaio del filtro in schiuma, estrarre il filtro in schiuma. Versare l'acqua sporca e lo sporco nel serbatoio dell'acqua, quindi lavare il serbatoio dell'acqua sporca, il coperchio del serbatoio dell'acqua, il telaio del filtro in schiuma e il filtro in schiuma. Se sono presenti corpi estranei nel tubo del serbatoio dell'acqua sporca, può essere pulito con una spazzola per tubi; asciugare le parti di cui sopra dopo il lavaggio. E poi rimontare tutte le parti nel serbatoio dell'acqua sporca.(Fig35) Nota:

1. Dopo aver utilizzato l'aspirapolvere verticale, si consiglia di pulire immediatamente il serbatoio sporco;
2. Quando si reinstalla il filtro, non piegare la gomma morbida nera sotto il filtro.

Pulizia della testata del pavimento

Dopo aver rimosso la finestra del rullo della spazzola, il rullo della spazzola, il serbatoio dell'acqua pulita e il serbatoio dell'acqua sporca, inserire la spazzola per tubi attraverso il foro circolare sotto la posizione di installazione del serbatoio dell'acqua sporca per eliminare corpi estranei e incrostazioni nel tubo e i capelli ostruiti; Usare la lama sulla mini spazzola per tagliare i capelli impigliati sul rullo della spazzola; Pulire le parti sporche della macchina (il rullo a spazzola può essere riposto nel porta accessori per l'asciugatura).(Fig36)

Nota: non lavare la testata del pavimento separatamente dopo aver rimosso il rullo spazzola.


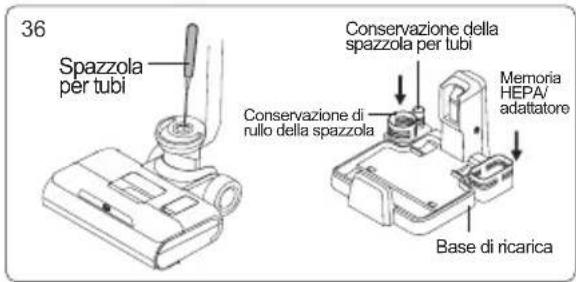

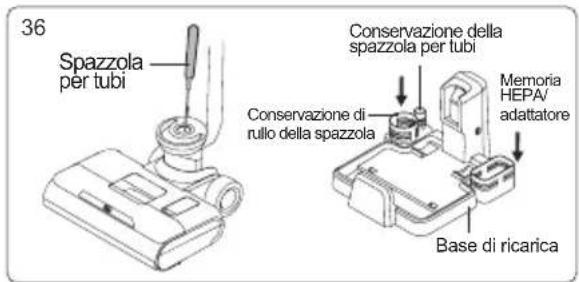

36 Spazzola per tubi Conservazione della spazzola per tubi Conservazione di rullo della spazzola Memoria HEPA/ adattatore Base di ricarica

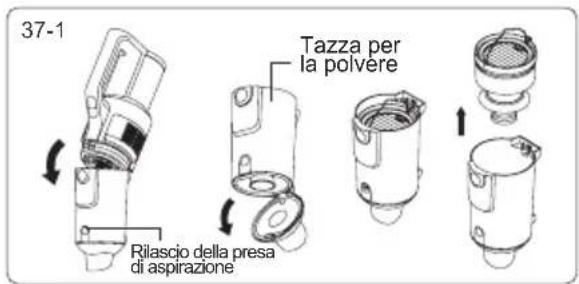

37-1 Tazza per la polvere Rilascio della presa di aspirazione

37-2 Filtro HEPA Rete metallica

Pulizia della tazza della polvere

Premere il pulsante di rilascio del raccoglipolvere per rimuovere il raccoglipolvere dall'aspirapolvere portatile; premere il pulsante di rilascio della bocca di aspirazione per aprire la bocca di aspirazione e svuotare il contenitore raccoglipolvere; Estrarre il gruppo ciclone; Estrarre il filtro HEPA; Tenere la rete metallica, ruotarla per sbloccare la rete metallica, quindi rimuoverla verso il basso.(Fig37-1)

Dopo aver pulito, asciugato e asciugato ogni parte, assemblare a turno il contenitore della polvere, quindi installarlo sull'aspirapolvere portatile.(Fig37-2)

Manutenzione e stoccaggio

si consiglia di pulire il serbatoio dell'acqua sporca, il filtro, il rullo di spazzola e la finestra del rullo di spazzola dopo ogni utilizzo. Se c'è una delle seguenti situazioni: ( ① Il filtro HEPA perde polvere; ② Il filtro in schiuma gravemente danneggiato; ③ Il rullo di spazzola presenta una grave perdita di capelli o presenta forti vibrazioni e rumori anomali durante l'uso), si consiglia di acquistare materiali di consumo e sostituirlo per evitare le prestazioni della macchina.

Quando la macchina è a lungo inattiva, posizionarla in un luogo fresco e asciutto, evitare la luce solare diretta o l'ambiente umido.

Quando si imballa e si conserva la macchina, assicurarsi di pulire la macchina e asciugare tutte le parti per evitare danni alla macchina.

Istruzioni importanti per la sicurezza

Leggere tutte le istruzioni e le avvertenze prima di utilizzare questo apparecchio. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi o lesioni gravi.

Quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di base per ridurre il rischio di incendi, scosse elettriche e lesioni.

Attenzione

1.L'apparecchio è solo per uso domestico.

1. Prima di utilizzare il prodotto, controllare se la tensione locale è coerente con la tensione contrassegnata sull'adattatore di alimentazione.

2. Ispezionare il prodotto prima dell'uso, interrompere l'uso se il prodotto o l'adattatore è danneggiato.

3. Si prega di utilizzarlo rigorosamente in conformità con il metodo descritto in questo manuale.

4. Questo apparecchio non può essere utilizzato da bambini e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e comprendano i pericoli coinvolti.

5. Non utilizzare questo prodotto come un giocattolo. Tenere questo prodotto lontano dalla portata dei bambini. Si prega di prendersi cura dei bambini e assicurarsi che non considerino questo prodotto come un giocattolo.

6. Non toccare la spina con le mani bagnate.

7. Prestare particolare attenzione durante la pulizia delle scale per evitare cadute.

8. Non utilizzare, smontare o sostituire alcun componente se il cavo di alimentazione, la spina, la batteria o le parti conduttive sono danneggiati. Lo smontaggio o la sostituzione dei componenti da soli può causare scosse elettriche o incendi. JIMMY non si assume la responsabilità. Una volta danneggiato, il prodotto deve essere riparato o sostituito da JIMMY, dal distributore di JIMMY o da una persona qualificata designata da JIMMY per evitare lesioni.

9. Ricaricare solo con l'adattatore specificato da JIMMY.

10. Utilizzare solo il pacco batteria specificato da JIMMY. L'utilizzo di qualsiasi altro pacco batteria può causare esplosioni, lesioni e / o danni al prodotto.
    12.Se il prodotto non funziona secondo le istruzioni, subisce gravi urti, cade da un'altezza, è danneggiato o cade in acqua, non utilizzarlo e contattare JIMMY o il distributore JIMMY.
11. Utilizzare solo parti di ricambio o accessori specificati da JIMMY.
12. Non tirare o premere il cavo. Tenere il cavo lontano dalle superfici riscaldate. Non posizionare il cavo in una porta chiusa e non farlo passare attraverso uno spigolo vivo o un angolo. Tenere il cavo lontano dalla zona pedonale. Non azionare il prodotto attraverso il cavo.
13. Scollegare il prodotto quando non viene utilizzato o prima della riparazione.
14. Non trascinare il cavo o trasportare il cavo per spostare il prodotto, né utilizzare il cavo come maniglia.
15. Il prodotto è un apparecchio elettrico ricaricabile. Non lasciare che la macchina funzioni incustodita.
16. Rimuovere il pacco batteria quando il prodotto viene pulito, riparato o è rimasto a lungo inattivo.
17. Evitare di avvicinarsi ad apparecchi di riscaldamento o l'esposizione prolungata al sole per evitare che la custodia si deformi a causa delle alte temperature.
18. Tenere oggetti che potrebbero ostruire il percorso dell'aria dall'ingresso e dall'uscita dell'aria per evitare il surriscaldamento della macchina.
19. Il corpo principale e la testata del prodotto hanno componenti elettrici, non possono essere lavati sott'acqua.
20. Non pulire o smontare il coperchio o la spazzola in rotolo quando la macchina è accesa o è in funzione per evitare lesioni.
21. Non utilizzare il prodotto per raccogliere oggetti in fiamme come carbone ardente o sigarette, ecc.
22. Non utilizzare il prodotto per raccogliere oggetti appuntiti come vetri rotti.
23. Non utilizzare il prodotto per raccogliere calce, cemento, polvere di carbone, polvere di gesso, farina e altre sostanze ultrafini.
24. Non utilizzare il prodotto per raccogliere liquidi detergenti a base acida, detersivi in polvere e altri liquidi corrosivi.
25. Non utilizzare il prodotto per raccogliere oggetti infiammabili ed esplosivi come benzina, alcol, profumi, vernici, ecc.
26. Non smontare la macchina chiusa e non tentare di modificare le prestazioni della macchina. Fatti aiutare solo dal personale professionale del produttore, dal suo dipartimento di manutenzione o da reparti simili, altrimenti causerà pericolo.
27. Spegnere l'alimentazione e scollegare il caricabatterie se il prodotto è inattivo da molto tempo.
28. Le specifiche tecniche del prodotto di questo manuale si basano sui risultati dei test di laboratorio di JIMMY o di terze parti designate. L'azienda si riserva tutti i diritti per le spiegazioni finali.

Informazioni sull'uso del prodotto

1. Questo prodotto è adatto per pavimenti duri in ambienti interni, inclusi pavimenti cerati, pavimenti in gomma, pavimenti piastrellati e pavimenti in legno sigillati, pavimenti in legno massello e altre superfici piatte. L'uso del prodotto su un terreno non piatto potrebbe non ottenere il miglior effetto.
2. Non accendere la macchina prima che il serbatoio dell'acqua sporca e il serbatoio dell'acqua pulita siano stati assemblati in posizione secondo le istruzioni.
3. Non scuotere il prodotto su e giù o scontrarlo violentemente per impedire all'acqua sporca di fluire nel motore; quando il prodotto è acceso, non sollevare o trasportare la macchina su e giù e non inclinare il prodotto da un lato o appoggiarlo sul pavimento per evitare che l'acqua sporca possa entrare nel motore.
4. Non far funzionare il prodotto per lungo tempo con il galleggiante che blocca l'ingresso dell'aria per evitare danni.
5. Dopo aver utilizzato il prodotto, pulire il serbatoio dell'acqua sporca, l'ugello di aspirazione, il percorso dell'aria e riporlo in un luogo ventilato e asciutto. Il luogo umido influirà sull'isolamento e sulla durata degli apparecchi elettrici

Informazioni sulla soluzione detergente

1. Una grande quantità di soluzione detergente che penetra nel motore può causare danni all'apparecchio.
2. Mescolare la soluzione con acqua pulita secondo le istruzioni (il rapporto tra soluzione e acqua pulita è 1:50). Si consiglia di utilizzare la soluzione detergente fornita. Non utilizzare soluzioni detergenti contenenti acidi, soluzioni alcaline o sostanze nocive per l'ambiente.
3. Tenere la soluzione detergente fuori dalla portata dei bambini. Se una soluzione viene a contatto con gli occhi, sciacquarli immediatamente con acqua pulita. Se una qualsiasi soluzione viene ingerita accidentalmente, consultare immediatamente un medico.
4. Lo smaltimento di acqua sporca e soluzione deve essere conforme alle normative ambientali locali.

Informazioni sullo smaltimento della batteria

1. La batteria del prodotto contiene materiali dannosi per l'ambiente. Estrarre la batteria dal prodotto prima dello smaltimento.
2. Spegnere il prodotto e scollegare l'adattatore prima di estrarre la batteria.
3. Smaltire la batteria esausta in modo sicuro e corretto. Non gettarlo nel fuoco, nell'acqua o nel terreno.
4. Se la fuoriuscita di liquido dalla batteria provoca inquinamento alla pelle o ai vestiti, lavare con acqua pulita e consultare immediatamente un medico.

Risoluzione dei problemi

Verificare i seguenti punti prima di contattare il servizio post vendita.

Problemi Possibili	ragioni Soluzione
Climpossibile avviare o arrestare durante l'uso	Latteria scarica Ricaricare la batteria
	Il pulsante On/off non è premuto Premere il pulsante On/off
	Il rullo della spazzola è impigliato Pulire il rullo della spazzola
	Serbatoio dell'acqua sporca pieno	Pulire il serbatoio dell'acqua sporca
	Pacco batteria non assemblato correttamente	Rimontare il pacco batteria
	Ingresso di aspirazione bloccato Pulire l'aspirazione e il filtro
Aspirazione debole	Ingresso di aspirazione bloccato Pulire l'aspirazione e il filtro
	Nessun HEPA assemblato Assemble HEPA
Rumore anormale	Ingresso di aspirazione bloccato Pulire l'aspirazione e il filtro
	Nessun HEPA assemblato Assemblare HEPA
SLa bocca dello spray non spruzza acqua	Serbatoio dell'acqua pulita vuoto	Riempire il serbatoio dell'acqua pulita
	Pulsante getto d'acqua non premuto	Premere il pulsante dello spruzzo d'acqua
	Serbatoio dell'acqua pulita non montato correttamente	Rimontare il serbatoio dell'acqua pulita
L'acqua fuoriesce dal percorso dell'aria	L'HEPA e la tazza per la polvere vengono utilizzati senza che si asciughino completamente	Asciugare l'HEPA e la tazza per la polvere dopo il lavaggio prima dell'uso
	Il filtro metallico non è montato nel serbatoio dell'acqua sporca	Montare il filtro metallico nel serbatoio dell'acqua sporca
	Pieghe di plastica morbida sotto il filtro	Rimontare il filtro, la colla morbida non deve essere piegata

Nota: se la guida alla risoluzione dei problemi di cui sopra non fornisce una soluzione o lo schermo visualizza il codice di errore da F1 a F8, contattare l'assistenza post-vendita o il distributore locale per assistenza.

Specifiche del prodotto

Parametri tecnici

Nome del prodotto Aspira	polvere e lavapavimenti senza fili
Modello HW10 Pro
Potenza nominale 350W
Tensione Nominale 25.2V	---
Capacità della batteria 3800mAh
Tempo di ricarica 4-5h
Ingresso adattatore 100-240V	~ 50/60Hz

Circuito

Informazioni sul produttore

Produttore Kingclean Electric Co., Ltd
Indirizzo	Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina

CE

Disposizione

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei rifiuti domestici.

Solo per gli stati di EC:

Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche amichevole all'ambiente.

I pacchi di batteria/le batterie:

Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale qualificato.

Un'apertura del guscio di carcassa, la macchina può essere danneggiata o distrutta. Non smaltire i pacchi di batteria/le batterie nei rifiuti domestici, nel fuoco o nell'acqua. Se possibile, i pacchi di batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti in modo amichevole all'ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia dalla data di acquisto.

La garanzia è esclusa dall'usura normale, l'utilizzo commerciale, le modifiche all'apparecchio come acquistato, le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall'ambiente esterno.

Produktinstallation

Name jedes Teils

36 Spazzola per tubi Conservazione della spazzola per tubi Conservazione di rullo della spazzola Memoria HEPA/ adattatore Base di ricarica
