Typ produktu	Odkurzacz bezprzewodowy i myjka
Marka	JIMMY
Model	HW10 Pro
Moc nominalna	350 W
Napięcie znamionowe	25,2 V
Pojemność baterii	3800 mAh (bateria litowa)
Czas ładowania	4 do 5 godzin
Napięcie wejściowe zasilacza	100-240 V ~ 50/60 Hz
Tryby odkurzacza pionowego	Auto, Podłoga, Turbo, Dywan
Tryby odkurzacza ręcznego	ECO, MAX
Funkcja spryskiwania wodą	Tak, za pomocą dedykowanego przycisku
Funkcja samooczyszczania	Tak (szczotka i kanał powietrza)
Funkcja suszenia szczotki powietrzem	Tak (4 godziny podczas ładowania)
Wyświetlacz	Tak, ze wskaźnikami baterii i kodami błędów
Oświetlenie dekoracyjne	Tak, diody LED
Filtracja	HEPA + filtr gąbkowy + filtr metalowy
Akcesoria w zestawie	Rura metalowa, szczotka do podłóg, szczotka do dywanów, szczotka elektryczna do łóżka, ssawka 2w1 do kanapy, ssawka płaska 2w1, stacja ładująca, płyn czyszczący, szczotka rurowa, zasilacz
Gwarancja	2 lata od daty zakupu
Zasilanie	Bateria litowo-jonowa ładowalna
Konserwacja i czyszczenie	Zbiornik na brudną wodę, szczotka walcowa, pojemnik na kurz, filtr HEPA i gąbka

Często zadawane pytania - HW10 Pro JIMMY

Co zrobić, jeśli odkurzacz nie uruchamia się?

Sprawdź, czy bateria jest naładowana (przynajmniej 20%). Jeśli bateria jest słaba, umieść urządzenie na stacji ładującej. Upewnij się, że wszystkie przyciski są zwolnione, a następnie naciśnij przycisk włącznika na uchwycie.

Jak wyczyścić zbiornik na brudną wodę?

Wyłącz urządzenie, wyjmij zbiornik na brudną wodę, naciskając przycisk zwalniania. Zdejmij górną pokrywę, ramkę gąbkową i filtr. Wylej brudną wodę, opłucz części czystą wodą i osusz przed ponownym złożeniem. Nie zginaj miękkiego kleju pod filtrem.

Jak używać funkcji spryskiwania wodą?

Gdy odkurzacz pionowy jest włączony, przytrzymaj przycisk spryskiwania wodą na uchwycie. Dysza rozpyla wodę w kształcie wachlarza. Zwolnij przycisk, aby zatrzymać. Upewnij się, że zbiornik na czystą wodę nie jest pusty.

Co oznaczają kody błędów F1-F8 na wyświetlaczu?

Te kody wskazują na wewnętrzne awarie. Jeśli problem nie ustąpi po sprawdzeniu zatorów i wyczyszczeniu filtrów, skontaktuj się z obsługą klienta JIMMY w celu uzyskania pomocy.

Jak odblokować szczotkę walcową?

Na wyświetlaczu pojawia się 'Brushroll trapped'. Wyłącz urządzenie, zdejmij okienko szczotki, ciągnąc za środkowy przycisk, a następnie wyjmij szczotkę walcową. Odetnij splątane włosy małym ostrzem i usuń ciała obce. Złóż z powrotem.

Czy mogę używać odkurzacza ręcznego do odsysania wody?

Nie, odkurzacz ręczny nie jest przeznaczony do odsysania wody. Uszkodziłoby to silnik. Używaj go wyłącznie na sucho.

Jak uruchomić cykl samooczyszczania?

Umieść odkurzacz na stacji ładującej w trybie ładowania. Opróżnij zbiornik na brudną wodę i upewnij się, że zbiornik na czystą wodę zawiera co najmniej połowę wody (ewentualnie z płynem czyszczącym). Naciśnij przycisk samooczyszczania. Cykl czyści szczotkę i kanał, a następnie przechodzi w tryb suszenia.

Jak wymienić baterię?

Naciśnij przycisk zwalniania baterii znajdujący się z tyłu odkurzacza ręcznego. Pociągnij baterię do tyłu, aby ją wyjąć. Włóż nową baterię, wyrównując ją z rowkami, i pchaj aż do zatrzaśnięcia.

Jakie akcesoria są dostarczane z HW10 Pro?

Pudełko zawiera: odkurzacz ręczny, rurę metalową, szczotkę do podłóg, szczotkę do dywanów, szczotkę elektryczną do łóżka, ssawkę 2w1 do kanapy, ssawkę płaską 2w1, stację ładującą (dwie części + wieszaki), zasilacz sieciowy, butelkę płynu czyszczącego i szczotkę rurową.

Jak konserwować filtr HEPA?

Filtr HEPA znajduje się w pojemniku na kurz odkurzacza ręcznego. Wyjmij pojemnik, otwórz dyszę, wyjmij element cyklonowy i metalową siatkę. Wyczyść HEPA, delikatnie go opukując; nie myj go wodą. Złóż po wyschnięciu.

INSTRUKCJA OBSŁUGI HW10 Pro JIMMY

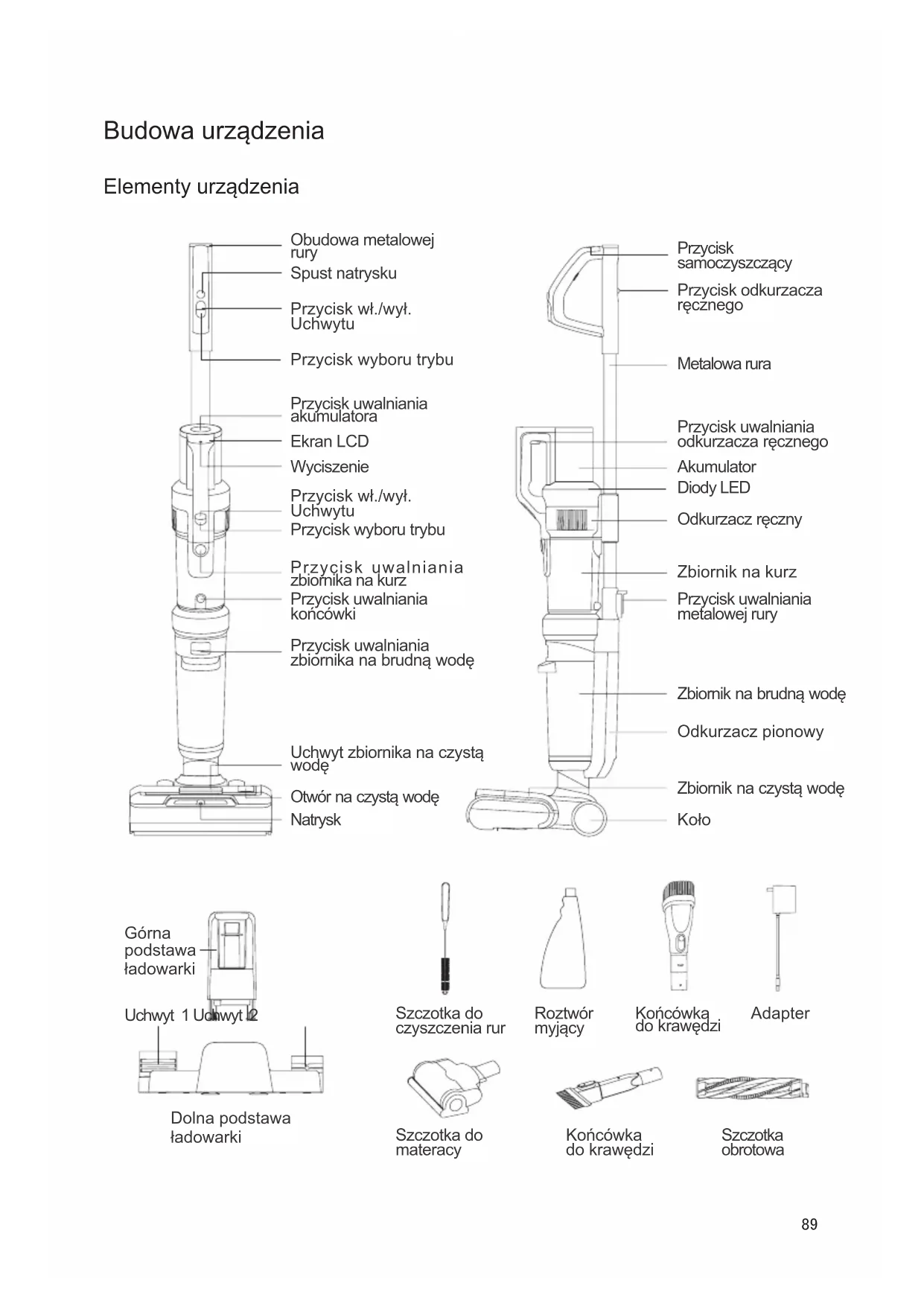

Obudowa metalowej rury Spust natrysku Przycisk wł./wył. Uchwytu Przycisk wyboru trybu Przycisk uwalniania akumulatora Ekran LCD Wyciszenie Przycisk wł./wył. Uchwytu Przycisk wyboru trybu Przycisk uwalniania zbiornika na kurz Przycisk uwalniania końcówki Przycisk uwalniania zbiornika na brudną wodę Uchwyt zbiornika na czystą wodę Otwór na czystą wodę Natrysk Przycisk samoczyszczący Przycisk odkurzacza ręcznego Metalowa rura Przycisk uwalniania odkurzacza ręcznego Akumulator Diody LED Odkuracz ręczny Zbiornik na kurz Przycisk uwalniania metalowej rury Zbiomik na brudną wodę Odkurzacz pionowy Zbiomik na czystą wodę Koło

Górna podstawa ładowarki

Uchwyt 1 Uchwyt 2

Dolna podstawa ładowarki

Szczotka do czyszczenia rur

Roztwór myjący

Końcówka do krawędzi

Adapter

Szczotka do materacy

Końcówka do krawędzi

Szczotka obrotowa

Zawartość zestawu

Odkurzacz	Końcówka	Metalowa rura	Akumulator	Roztwór czyszczący	Adapter	Szczotka obrotowa do dywanów	Szczotka do czyszczenia runy
1 1 1 1	1 1 1 1
Szczotka elektryczna do materacy	Końcówka do krawędzi	Końcówka do kątów	Górna podstawa ładowarki	Dolna podstawa ładowarki	Uchwyt 1	Uchwyt 2	Instrukcja obsługi
1 1 1 1	1 1 1 1

Montaż i demontaż urządzenia

Uwaga: Odłącz urządzenie od zasilania I wyłącz je przed przystąpieniem do montażu lub demontażu elementów.

Montaż i demontaż metalowej tuby

Włóż metalową rurkę pionowo do korpusu głównego, aż usłyszysz dźwięk „kliknięcia”. Upewnij się, że metalowa rurka jest poprawnie założona (Rys. 1). Aby zdjąć metalową rurkę, naciśnij przycisk zwalniający metalową rurkę do końca i pociągnij metalową rurkę do góry. (Rys. 2)

Montaż i demontaż akumulatora

1. Przesuń akumulator wzdłuż gniazda i mocno dociśnij, aż usłyszysz dźwięk „kliknięcia”. Akumulator jest teraz zablokowany.
2. Naciśnij przycisk zwalniający akumulator i pociągnij akumulator w kierunku przeciwnym do głównego elementu, aby go wyjąć.(Rys. 3)
   Uwaga: Akumulator należy tylko wyjmować, gdy konieczna jest jego wymiana na nowy.

Montaż odkurzacza ręcznego

Włóż wlot ssący pojemnika na kurz odkurzacza ręcznego do rowka w pokrywie korpusu głównego. Popchnij odkurzacz ręczny w kierunku metalowej rury, aż usłyszysz dźwięk „kliknięcia”, oznacza to, że odkurzacz ręczny został pomyślnie zainstalowany w korpusie głównym. Maszyna jest obecnie używana jako odkurzacz pionowy (Rys. 4). Aby wyjąć odkurzacz ręczny, wystarczy nacisnąć ręczny przycisk zwalniający i podnieść odkurzacz ręczny ukośnie do góry. (Rys. 5)

Zespół podstawy ładującej

Wciśnij górną część podstawy ładującej do dolnej, aż usłyszysz dźwięk "kliknięcia".(Rys. 6-1)

1 Metalowa rura

2 Przycisk uwalniania metalowej rury

4 Odkurzacz ręczny

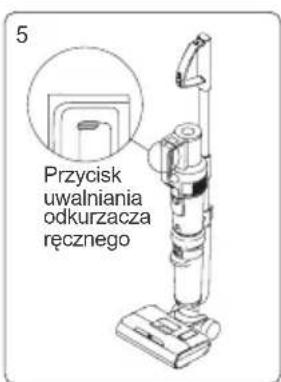

5 Przycisk uwalniania odkurzacza ręcznego

Górna podstawa ładowarki Dolna podstawa ładowarki

Montaż uchwytu ładowarki

Wciśnij uchwyt 1 i uchwyt 2 do podstawy ładującej, aż usłyszysz dźwięk „kliknięcia”.(Rys. 6-2)

Włóż urządzenie do bazy ładującej

Aby umieścić maszynę z powrotem na podstawie ładującej, przytrzymaj uchwyt maszyny, aby podnieść maszynę, wyceluj szczelinę ładowania na spodzie maszyny do gniazda ładowania na podstawie ładującej i umieść maszynę w bazie ładującej. Aby korzystać z maszyny, przytrzymaj uchwyt maszyny i wyjmij maszynę z podstawy ładującej.(Rys. 7)

Montaż oraz demontaż zbiornika na brudną wodę

Aby zdjąć zbiornik brudnej wody, przytrzymaj maszynę jedną ręką, a drugą trzymaj zbiornik brudnej wody, naciśnij przycisk zwalniający zbiornik brudnej wody, aby wyciągnąć zbiornik brudnej wody. (Rys. 8-1)

Aby zamontować zbiornik brudnej wody, umieść spód zbiornika brudnej wody w korpusie głównym, popchnij zbiornik brudnej wody w kierunku korpusu głównego, aż usłyszysz dźwięk „kliknięcia”. (Rys. 8-2)

Montaż i demontaż szczotki (oraz okienka na nią)

Aby zdjąć okienko wałka, przytrzymaj zatrzask okienka wałka i pociągnij w górę, aby wyjąć okienko wałka. Aby zmontować okno rolki szczotki, dopasuj zaciski po obu stronach okna rolki szczotki do szczelin po dwóch stronach ssawki podłogowej. Naciśnij okienko wałka pędzla w dół, aż usłyszysz dźwięk „kliknięcia”. (Rys. 9)

Montaż/demontaż szczotki: Pociągnij palcem lewą nasadkę, aby wyjąć szczotkę. Przytrzymaj nasadkę szczotki, wsuń lewą stronę szczotki do przekładni. Włóż szczotkę do dyszy. (Rys. 10)

Montaż oraz demontaż zbiornika na czystą wodę

Aby zdjąć zbiornik czystej wody, przytrzymaj uchwyt zbiornika czystej wody i wyciągnij zbiornik czystej wody. Aby zmontować zbiornik czystej wody, włóż zbiornik czystej wody z powrotem do dyszy i wyrównaj z okienkiem szczotki. (Rys. 11)

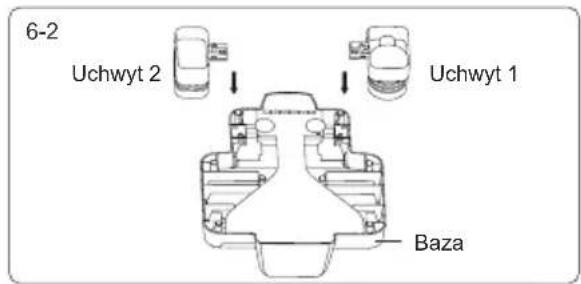

6-2 Uchwyt 2 Uchwyt 1 Baza

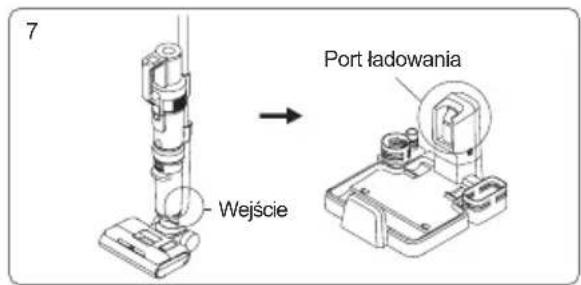

7 Wejście Port ładowania

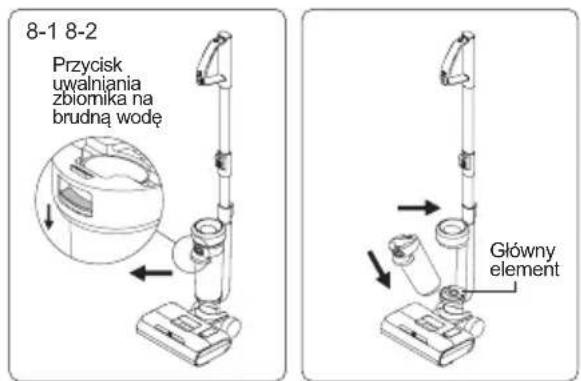

8-1 8-2 Przycisk uwalniania zbiomika na brudną wodę Główny element

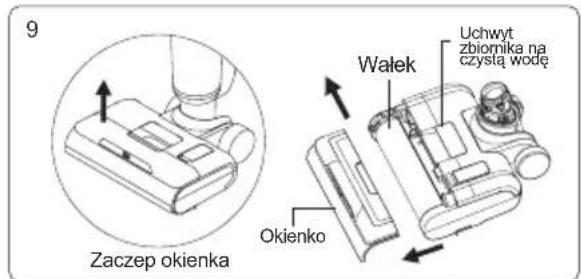

9 Zaczep okienka Walek Uchwyt zbiornika na czystą wodę Okienko

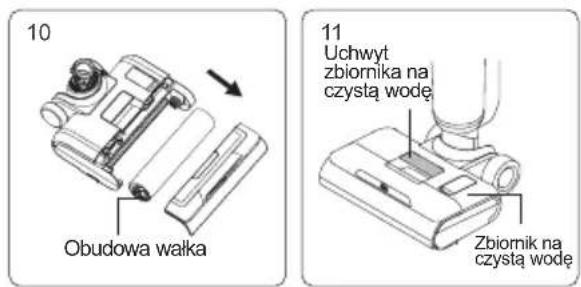

10 Obudowa wałka 11 Uchwyt zbiornika na czystą wodę Zbiornik na czystą wodę

Obsługa urządzenia

Uwaga: naładuj urządzenie do pełna przed pierwszym użyciem.

Obsługa odkurzacza pionowego

Naciśnij przycisk włączania/wyłączania uchwytu, ekran LCD i ozdobne lampki zaświecą się, domyślnie jest w trybie automatycznym (rys. 12), naciśnij przycisk trybu, aby przejść do trybu podłogowego (Rys. 13), naciśnij dwukrotnie przycisk trybu, aby przełączyć na Tryb Turbo (Rys. 14), naciśnij przycisk trybu trzy razy, aby przejść do trybu dywanu(Rys. 15). Naciśnij ponownie przycisk trybu, aby wrócić do trybu automatycznego. Naciśnij ponownie przycisk włączania/wyłączania uchwytu, aby wyłączyć maszynę, ekran wyświetlacza i ozdobne lampki zgasną.

Uwaga:

1. Podczas czyszczenia dywanu najpierw wyczyść ssawkę podłogową (szczegóły w części „Czyszczenie i konserwacja, czyszczenie ssawki”) i wymień szczotkę do dywanów.
2. Podczas czyszczenia podłogi lub samodzielnego czyszczenia upewnij się, że okienko szczotki jest przesunięte do góry. (Rys. 16-1)
3. Podczas czyszczenia dywanów upewnij się, że okienko szczotki jest przesunięte w dół. (Rys. 16-2).
4. Gdy poziom naładowania baterii jest niższy niż 20%, nie można go przełączyć w tryb Dywan i tryb Turbo.

Funkcja natrysku

Gdy odkurzacz pionowy działa, naciśnij przycisk spryskiwania wodą, dysza spryskuje wodę w kształcie wachlarza; zwolnij przycisk spryskiwania wodą, aby zatrzymać spryskiwanie wodą. (Rys. 17)

Obsługa odkurzacza ręcznego

Zdejmij ręczny odkurzacz, naciśnij przycisk włączania/wyłączania ręcznego, wyświetlacz i ozdobne lampki zaświecą się, domyślnie jest w trybie ECO (Rys. 18), naciśnij przycisk trybu ręcznego, aby przełączyć na tryb MAX (Rys. 19), a następnie naciśnij przycisk trybu ręcznego, aby powrócić do trybu ECO; Naciśnij ponownie ręczny przycisk włączania/wyłączania, aby wyłączyć maszynę, ekran wyświetlacza i ozdobne światła zgasną.

Odkurzacz ręczny można połączyć z ssawką do tapicerki, ssawką szczelinową, elektryczną głowicą materaca lub metalową rurą, aby odkurzać różne miejsca.

16-1 Tryb czyszczenia podłogi

16-2 Tryb czyszczenia dywanu

1. Połącz się z narzędziem do tapicerki, aby usunąć kurz i cząsteczki z powierzchni mebli. (Rys. 20-1)
2. Połącz z metalową rurką, aby usunąć kurz z wysokich miejsc. Otwórz górną pokrywę metalowej rurki, naciśnij przycisk na rączce do góry, aby wysunąć metalową rurkę, a następnie włóż rurkę do wlotu ssącego odkurzacza ręcznego, aby usunąć kurz na wysokim miejscu. (Rys. 20-2)
3. Połącz z ssawką szczelinową, aby wyczyścić wąskie miejsca.(Rys. 20-3)
4. Podłącz elektryczną głowicę materaca, aby wyczyścić kurz, włosy, roztocza itp. na łóżku lub sofie z tkaniny. (Rys. 20-4)

Uwaga:

1. Gdy poziom naładowania baterii jest niższy niż 20%, nie można go przełączyć w tryb maksymalny;
2. Podczas korzystania z odkurzacza ręcznego nie odkurzaj wody, w przeciwnym razie spowoduje to uszkodzenie silnika.

Ładowanie urządzenia

Podłącz zasilacz do zasilania, włóż odkurzacz pionowy do podstawy ładującej, aby rozpocząć ładowanie. (Rys. 21)

Uwaga:

1. Przed pierwszym użyciem należy w pełni naładować akumulator, a przed drugim ładowaniem opróżnić akumulator, aby zapewnić żywotność akumulatora;
2. Jeśli produkt ma być długo bezczynny, należy go ładować raz na trzy miesiące;
3. Gdy nie jest ładowany, wyjmij zasilacz z gniazda, aby zapobiec niebezpieczeństwu przypadkowego dotknięcia.

Funkcja suszenia szczotki

W trybie ładowania naciśnij i przytrzymaj przycisk uchwytu przez 3 sekundy, aby przejść do trybu suszenia szczotką powietrzem na 4 godziny. Podczas procesu suszenia powietrzem świeci się ozdobne światło, a szczotka obrotowa będzie się lekko obracała w określonych odstępach czasu, aby dostosować pozycję suszenia powietrzem; Naciśnij ponownie przycisk, aby wyłączyć tryb suszenia.

Uwaga: ten tryb ma na celu zapobieganie rozmnażaniu bakterii lub zapachów przez wilgotne szczotki (Wyświetlacz pokazano na Rys. 22).

Funkcja samoczyszczenia szczotki i wlotu

W trybie ładowania naciśnij przycisk samooczyszczania, aby przejść do trybu czyszczenia (wyświetlacz pokazano na Rys. 23). Po zakończeniu samooczyszczania maszyna przechodzi w tryb suszenia powietrzem za pomocą wałka szczotkowego i powraca do trybu ładowania; podczas procesu samooczyszczania, aby wcześniej zakończyć tryb samooczyszczania, naciśnij przycisk włączania/wyłączania, a urządzenie powróci do trybu ładowania.

20-1 Odkurzacz ręczny Przycisk Końcówka do krawędzi

20-2 Przedłużacz rury Metalowa rura

Końcówka do rogów

20-420-3 Końcówka do matery

21 20%

1. Tryb samooczyszczania służy tylko do czyszczenia ścieżki powietrza głowicy i wałka szczotki do twardej podłogi. Nie uruchamiaj samoczyszczenia na rolce szczotki do dywanów.
2. Przed włączeniem trybu samoczyszczenia należy najpierw opróżnić brudną wodę ze zbiornika brudnej wody, sprawdzić, czy urządzenie zostało stabilnie umieszczone na podstawce ładującej, czy zasilacz jest podłączony do gniazdka i podłączony do podstawki ładującej. Zbiornik czystej wody zatrzymuje co najmniej 1/2 objętości wody; Po zakończeniu samooczyszczania ponownie wyczyść zbiornik brudnej wody.
3. Gdy poziom naładowania baterii jest mniejszy lub równy 10% mocy, nie można włączyć trybu samooczyszczania i można go włączyć normalnie po naładowaniu przez pewien czas.

Ostrzeżenie o pustym zbiorniku na czystą wodę

Podczas korzystania z funkcji spryskiwania woda, głos/ekran może wyświetlić „Brak czystej wody, uzupełnij wodę” (wyświetlane na przemian z Rys. 24 i Rys. 25), wyłącz wtedy maszynę i wlej wodę do zbiornika czystej wody.

W przypadku korzystania z trybu czyszczenia samoczyszczącego, jeśli zostanie wykryte, że w zbiorniku czystej wody nie ma wody, samooczyszczanie szczotki zostanie zatrzymane. Aby kontynuować samooczyszczanie, dodaj wodę do zbiornika czystej wody i opróżnij zbiornik brudnej wody, a następnie ponownie uruchom tryb samooczyszczania.

Uwaga: Dódając czystą wodę, możesz dodać wyposażony roztwór czyszczący JIMMY, stosunek wynosi około jeden kapelusz butelk roztworu czyszczącego na jeden pełny zbiornik wody, temperatura wody nie może przekraczać 40°C.

26 Wlot na czystą wodę Zbiornik na czystą wodę

Napełnij zbiornik czystej wody: Po wyjęciu zbiornika czystej wody otwórz korek wlewu wody, przekręć go w bok, aby odsłonić otwór wlotowy wody, wlej czystą wodę i roztwór czyszczący, a następnie podłącz z powrotem do pierwotnej pozycji i zainstaluj ponownie zbiornik czystej wody do głowicy podłogowej. (Rys. 26)

Ostrzeżenie o pełnym zbiorniku na brudną wodę

Gdy odkurzacz pionowy wykryje, że zbiornik brudnej wody jest pełny, cała maszyna zatrzyma się i wyda przypomnienie głosowe. Należy wtedy wyczyścić pełny zbiornik brudnej wody i włożyć go z powrotem. (Rys. 27 i Rys. 28 wyświetlają się naprzemiennie)

Po wykryciu, że zbiornik brudnej wody jest pełny w trybie samooczyszczania, maszyna przestanie działać i wyda przypomnienie głosowe. Proszę wyczyścić pełny zbiornik brudnej wody i włożyć go z powrotem.

Czyszczenie zbiornika brudnej wody: Wyjmij górną pokrywę zbiornika brudnej wody i ramę filtra, wylej brudną wodę, zamontuj zbiornik brudnej wody po umyciu i umieść go z powrotem na głowicy podłogowej.

Wskaźnik zablokowania wałka

Gdy odkurzacz jest w trybie pracy lub czyszczenia, jeśli rolka szczotek utknie, cała maszyna zatrzyma się i wyda przypomnienie głosowe. (Rys. 29 i Rys. 30 wyświetlają się naprzemiennie) Wyjmij wałek, usuń ciała obce lub zaplątane włosy na wałku.

Czyszczenie wałka: Po zdjęciu okienka wyciągnij wałek szczotki, użyj ostrza na mini-szczotce, aby przyciąć włosy nawijane na wałku szczotki i wyczyść ciała obce przyczepione do wałka i szczotki podłogowej. Zainstaluj z powrotem wałek szczotki i okienko. (Rys. 31) (szczegóły w części „Czyszczenie i konserwacja zespołu przyssawki”)

Wskaźnik zablokowanego wlotu

Gdy odkurzacz pionowy jest w trybie pracy lub samooczyszczania, jeśli ścieżka powietrza jest zablokowana, urządzenie przestanie działać i wyda przypomnienie głosowe. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby sprawdzić możliwe zablokowane części i wyczyścić.

Gdy odkurzacz ręczny pracuje, jeśli ścieżka powietrza jest zablokowana, odkurzacz automatycznie się zatrzyma. W tym momencie należy wyczyścić pojemnik na kurz i HEPA. (Treść wyświetlana na ekranie to: zablokowanie odkurzacza pionowego jest pokazane na Rys. 32-1、32-2、32-3、32-4、32-5, a zablokowanie odkurzacza ręcznego jest pokazane na Rys. 32-1、32-2)

Czyszczenie wlotu:

① Zdemontuj zbiornik brudnej wody, wyjmij górną pokrywę zbiornika brudnej wody I filtr, umyj wszystkie części i zamontuj je z powrotem.
② Za pomocą szczotki do rur wyczyść brud, ciała obce i włosy wewnątrz wlotu.
③ Zdejmij pojemnik na kurz, opróżnij pojemnik na kurz, wyjmij filtr HEPA, a następnie wyjmij cyklon i zdemontuj go, wyczyść wszystkie części i ponownie zamontuj pojemnik na kurz.

29 Brushroll trapped Clean brushroll

Funkcja głosowa domyślnie jest włączony w nowym urządzeniu, naciśnij przycisk wyciszenia, aby wyłączyć funkcję głosową; naciśnij ponownie przycisk wyciszenia, aby włączyć funkcję głosową. (Rys. 33)

Uwaga: podczas korzystania z odkurzacza ręcznego, funkcja głosowa nie działa.

Wskaźnik akumulatora

Gdy odkurzacz pionowy działa, jeśli głos przypomina „Słaba bateria. Naładuj baterię”, użyj go po naładowaniu. (Rys. 34)

Gdy odkurzacz pionowy działa, jeśli głos przypomni "Słaba bateria. Maszyna zostanie wkrótce wyłączona. Proszę naładować baterię", moc zostanie wkrótce wyczerpana i zostanie automatycznie wyłączona. Trzeba naładować do użytku.

Podczas korzystania z odkurzacza ikona w prawym górnym rogu ekranu wyświetla stan naładowania baterii strony: pełna ikona oznacza baterię od 75% do 100%; ¾ ikony oznacza do 50% do 75% baterii; 1/2 ikony oznacza 25% do 50% baterii; 1/4 ikony oznacza od 1% do 25% baterii; pusta ikona oznacza, że bateria jest rozładowana i należy ją naładować przed użyciem.

33 Wyciszenie


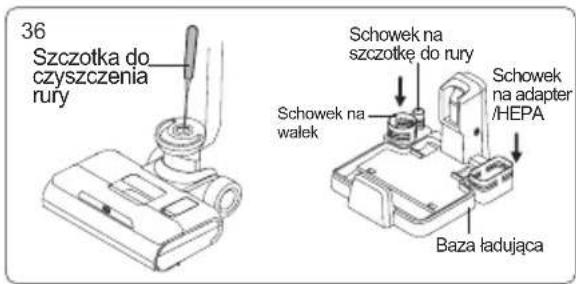

36 Szczotka do czyszczenia rury Schowek na szczotkę do rury Schowek na wałek Schowek na adapter /HEPA Baza ładująca

Czyszczenie i konserwacja

Czyszczenie zbiornika na brudną wodę

Po wyłączeniu odkurzacza wyjmij zbiornik brudnej wody, podnieś górną pokrywę zbiornika wody i wyjmij z niego ramkę filtra piankowego, otwórz klapkę ramy filtra piankowego, wyjmij filtr piankowy. Wylej brudną wodę i brud do zbiornika na wodę, a następnie umyj zbiornik na brudną wodę, pokrywę zbiornika na wodę, ramę filtra piankowego i filtr piankowy. Jeśli w rurze zbiornika brudnej wody znajdują się ciała obce, można ją wyczyścić szczotką do rur; wysuszyć powyższe części po umyciu. A następnie złóż wszystkie części z powrotem do zbiornika brudnej wody.(Rys. 35) Uwaga:

1. Po użyciu odkurzacza pionowego zaleca się natychmiastowe czyszczenie brudnego zbiornika;
2. Podczas montażu filtra nie należy składać czarnej miękkiej gumy pod filtr.

Czyszczenie końcówki

Po wyjęciu okienka szczotki, wałka, zbiornika czystej wody i zbiornika brudnej wody, włóż szczotkę do rur przez okrągły otwór poniżej miejsca instalacji zbiornika brudnej wody, aby usunąć ciała obce i łuski w rurze oraz zatkane włosy; Użyj ostrza na mini-szczotce, odetnij splątane włosy na wałku; Wytrzyj zabrudzone części maszyny (wałek szczotki można umieścić w uchwycie na akcesoria w celu wysuszenia).(Rys. 36)

Uwaga: Nie myj ssawki oddzielnie po wyjęciu szczotki.

Czyszczenie zbiornika na kurz

Naciśnij przycisk zwalniający pojemnik na kurz, aby wyjąć pojemnik na kurz z odkurzacza ręcznego; naciśnij przycisk zwalniający wlot ssania, aby otworzyć wlot ssania i opróżnić pojemnik na kurz; Wyjmij zespół cyklonu; Wyjmij filtr HEPA; Przytrzymaj metalową siatkę, obróć ją, aby ja odblokować, a następnie zdejmij ją w dół.(Rys. 37-1)

Po wyczyszczeniu, wytarciu i wysuszeniu każdej części zlóż po kolei pojemnik na kurz, a następnie zamontuj go na odkurzaczu ręcznym.(Rys. 37-2)

Konserwacja i przechowywanie

Zaleca się czyszczenie zbiornika brudnej wody, filtra, wałka szczotkowego i okienka szczotki po każdym użyciu. Jeśli wystąpi którymakolwiek z poniższych sytuacji: ① Z filtra HEPA wycieka kurz; ② Poważnie uszkodzony filtr piankowy; ③ Wałek szczotki ma poważne wypadanie włosów lub silne wibracje i nietypowy hałas podczas użytkowania), zaleca się wtedy zakup materiałów eksploatacyjnych i ich wymianę.

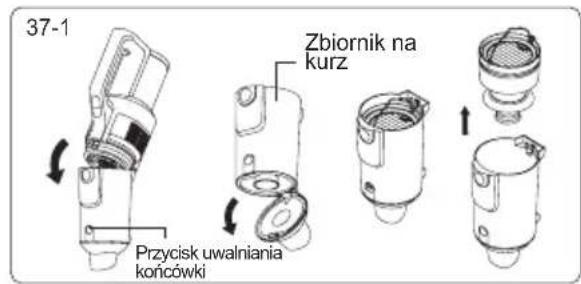

37-1 Przycisk uwalniania końcówki Zbiornik na kurz

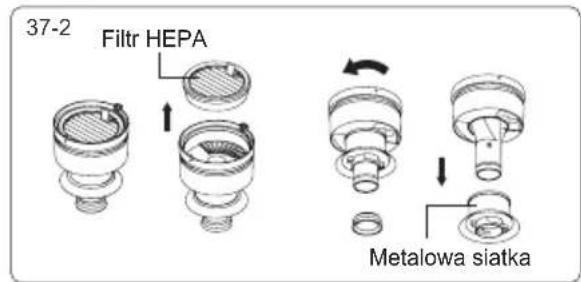

37-2 Filtr HEPA Metalowa siatka

Gdy urządzenie jest długo bezczynne, umieść je w chłodnym i suchym miejscu, unikaj bezpośredniego światła słonecznego lub mokrego otoczenia.

Podczas pakowania i przechowywania maszyny należy ją wyczyścić i wysuszyć wszystkie części, aby zapobiec uszkodzeniu maszyny.

Ważne informacje dotyczące bezpieczeństwa

Prosimy o zapoznanie się z instrukcjami i zachowanie jej na przyszłość.

Prosimy o zapoznanie się z instrukcjami oraz ostrzeżeniami przed użyciem. Nieprzestrzeganie instrukcji może skutkować porażeniem, pożarem lub poważnymi zranieniami.

Ostrzeganie

1. Urządzenie przeznaczone jest wyłącznie do użytku domowego.
2. Przed użyciem produktu sprawdź, czy lokalne napięcie jest zgodne z napięciem oznaczonym na zasilaczu.

3. Sprawdź produkt przed użyciem, przestań używać, jeśli produkt lub adapter są uszkodzone.

4. Używaj tylko zgodnie z opisem w tej instrukcji.

5. To urządzenie nie może być używane przez dzieci i osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, chyba że znajdują się pod nadzorem lub są poinstruowane dotyczące bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.

6. Nie używaj tego produktu jako zabawki. Przechowuj ten produkt z dala od dzieci. Zadbaj o dzieci i upewnij się, że nie będą traktować tego produktu jako zabawki.

7. Nie dotykaj wtyczki mokrą ręką.

8. Zachowaj szczególnie ostrożność podczas czyszczenia schodów, aby zapobiec upadkom.

9. Nie używaj, nie demontuj ani nie wymieniaj żadnego elementu, jeśli przewód zasilający, wtyczka, bateria lub części przewodzące są uszkodzone. Samodzielny demontaż lub wymiana elementów może spowodować porażenie prądem lub pożar. JIMMY nie bierze odpowiedzialności. Po uszkodzeniu produkt musi zostać naprawiony lub wymieniony przez JIMMY, dystrybutora JIMMY lub wykwalifikowaną osobę wyznaczoną przez JIMMY, aby uniknąć obrażeń.

10. Ładuj tylko za pomocą zasilacza określonego przez JIMMY.

11. Używać tylko akumulatora określonego przez JIMMY. Użycie jakiegokolwiek innego akumulatora może spowodować wybuch, obrażenia ciała lub uszkodzenie produktu.

12. Jeśli produkt nie działa zgodnie z instrukcją, zostanie poważnie uderzony, spadnie z wysokości, zostanie uszkodzony lub wpadnie do wody, nie używaj go i skontaktuj się z dystrybutorem JIMMY lub JIMMY. Używaj wyłącznie części zamiennych lub osprzętu określonych przez JIMMY.

13. Używaj tylko dedykowanych akcesoriów i elementów wymiennych JIMMY.

14. Nie ciągnij ani nie naciskaj kabla. Trzymaj kabel z dala od nagrzanych powierzchni. Nie umieszczaj kabla w zamkniętych drzwiach ani nie przeciągaj go przez ostrą krawędź lub róg. Trzymaj kabel z dala od obszaru chodzenia. Nie używaj produktu w poprzek kabla.

15. Odłącz produkt, gdy nie jest używany lub przed naprawą.

16. Nie ciągnij za przewód ani przewód do przenoszenia, aby przenosić produkt, ani nie używaj przewodu jako uchwytu.

17. Produkt jest ładowalnym urządzeniem elektrycznym. Nie pozostawiaj maszyny bez nadzoru. Wyjmij akumulator, gdy produkt jest czyszczony, naprawiany lub nieużywany.

18. Wyjmij akumulator, jeśli produkt jest czyszczony, naprawiany lub ma być nieużywany przez długi czas.

19. Nie zbliżaj się do urządzenia grzewczego ani nie wystawiaj na działanie promieni słonecznych przez dłuższy czas, aby zapobiec przegrzaniu powodującemu deformację obudowy.

20. Trzymaj z dala przedmioty, które mogą blokować drogę przepływu powietrza z wlotu i wylotu powietrza, aby zapobiec przegrzaniu maszyny.

21. Korpus i głowica produktu posiadają elementy elektryczne, nie można ich myć pod wodą.

22. Nie czyść ani nie demontuj osłony wałka szczotkowego lub wałka szczotkowego, gdy maszyna jest włączona lub pracuje, aby zapobiec urazom.

23. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol, perfumy, farby itp.

24. Nie używaj do odkurzania ostrych odpadków, takich jak np. stłuczone szkło.

25. Nie używaj produktu do zbierania wapna, cementu, tonera, gipsu w proszku, mąki i innych bardzo drobnych substancji.

26. Nie należy używać produktu do zbierania kwasowo-zasadowych płynów czyszczących, proszków do prania i innych żrácych płynów.

27. Nie używaj produktu do zbierania łatwopalnych i wybuchowych przedmiotów, takich jak benzyna, alkohol, perfumy, farby itp.

28. Nie demontuj zamkniętej maszyny i nie próbuj zmieniać wydajności maszyny. Uzyskaj pomoc tylko od profesjonalnego personelu producenta, jego działu konserwacji lub podobnych działów, w przeciwnym razie spowoduje to zagrożenie.

29. Wyłącz zasilanie i odłącz ładowarkę, jeśli produkty są długo bezczynne.

30. Specyfikacja techniczna produktu w tej instrukcji oparta jest na wynikach testów laboratoryjnych JIMMY lub wyznaczonych stron trzecich. Firma zastrzega sobie wszelkie prawa do ostatecznych specyfikacji.

Obsługa urządzenia

1. Ten produkt przeznaczony jest do twardych podłóg, w tym do podłóg woskowanych, podłóg gumowych, podłóg z płytek i uszczelnionych podłóg drewnianych, podłóg z litego drewna i innych płaskich powierzchni. Produkt może nie osiągnąć najlepszej wydajności na nierównej powierzchni.
2. Nie włączaj urządzenie przed zamontowaniem zbiornika brudnej wody i zbiornika czystej wody zgodnie z instrukcją.
3. Nie potrząsaj produktem w górę i w dół ani nie uderzaj gwałtownie, aby zapobiec dostaniu się brudnej wody do silnika; gdy produkt jest włączony, nie należy podnosić ani przenosić urządzenia w górę i w dół, przechylac go na bok ani kłaść go płasko na podłodze, aby zapobiec przedostawaniu się brudnej wody do silnika.
4. Nie uruchamiaj produktu, jeśli zablokowany jest wlot powietrza.
5. Po użyciu produktu wyczyść zbiornik brudnej wody, ssawkę, ścieżkę powietrza i przechowuj w przewiewnym i suchym miejscu. Mokre miejsce negatywnie wpływa na izolację i żywotność urządzeń elektrycznych.

Ostrzeżenie dotyczące środka czyszczącego

1. Dostanie się dużej ilości roztworu czyszczącego do silnika może spowodować uszkodzenie urządzenia.
2. Należy wymieszać roztwór z czystą woda zgodnie z instrukcją (stosunek roztworu do czystej wody wynosi 1:25). Zaleca się stosowanie dostarczonego roztworu czyszczącego. Nie używaj roztworu czyszczącego zawierającego kwasy, zasady, roztwory alkoholowe lub substancje szkodliwe dla środowiska.
3. Przechowuj roztwór czyszczący w miejscu niedostępnym dla dzieci. Jeśli jakikolwiek roztwór dostanie się do oczu, natychmiast przemyj je czystą wodą. Jeśli jakikolwiek roztwór zostanie przypadkowo połknięty, natychmiast skontaktuj się z lekarzem.
4. Usuwanie brudnej wody i roztworu powinno przebiegać zgodne z lokalnymi przepisami ochrony środowiska.

Utylizacja akumulatora

1. Bateria w produkcie zawiera materiały szkodliwe dla środowiska. Przed utylizacją wyjmij akumulator z produktu.
2. Wyłącz produkt i odłącz zasilacz przed wyjęciem akumulatora.
3. Ze zużytym akumulatorem należy obchodzić się bezpiecznie i prawidłowo. Nie wrzucaj go do ognia, wody ani gleby.
4. Jeśli wyciek z baterii spowoduje zanieczyszczenie skóry lub odzieży, należy przemyć to miejsce czystą wodą i natychmiast skontaktować się z lekarzem.

Problem Możliwa	przyczyna Rozwiązanie
Nie można włączyć lub wyłączyć	Niski poziom mocy Naładuj akumulator
	Przycisk wt./wył. nie jest naciśnięty	Przycisk wt./wył. nie jest naciśnięty Naciśnij przycisk wt. wył.
	Szczotka obrotowa zablokowana Wyczyść	szczotkę
	Zbiornik na brudną wodę pełny	Wyczyść zbiornik na brudną wodę
	Akumulator nie jest poprawnie założony Włóż z powrotem akumulator
	Wlot zablokowany Wyczyść wlot oraz filtr
Słaba siła ssania	Wlot zablokowany Wyczyść wlot oraz filtr
	HEPA nie jest założony Zaóż HEPA
Nietypowy hałas	Wlot zablokowany Wyczyść wlot oraz filtr
	HEPA nie jest założony Zaóż HEPA
Natrysk nie wydziela wody	Zbiornik na czystą wodę jest pusty	Napełnij zbiornik na czystą wodę
	Spust natrysku nie jest naciśnięty Naciśnij	spust natrysku
	Zbiornik na czystą wodę nie jest założony	Zaóż z powrotem zbiornik na czystą wodę
Woda wydostaje się z wylotu powietrza	HEPA i pojemnik na kurz nie są suche	Wysusz HEPA oraz zbiornik na kurz przed ponownym użyciem
	Metalowy filtr nie jest założony w zbiorniku	Zaóż metalowy filtr z powrotem w zbiorniku
	Miękki plastik ugina się pod filtrem	Zaóż z powrotem filtr, nie należy zginać miejsca klejenia

Uwaga: Jeśli powyższy przewodnik rozwiązywania problemów nie zapewnia rozwiązania lub na ekranie wyświetla się kod błędu od F1 do F8, skontaktuj się z serwisem lub lokalnym dystrybutorem w celu uzyskania pomocy.

Nazwa produktu Bezprzewodowy odkurzacz
Model HW10 Pro
Moc znamionowa 350W
Napięcie znamionowe 25.2V	---
Pojemność akumulatora 3800mAh
Czas ładowania 4-5h
Wejście adaptera 100-240V	~ 50/60Hz

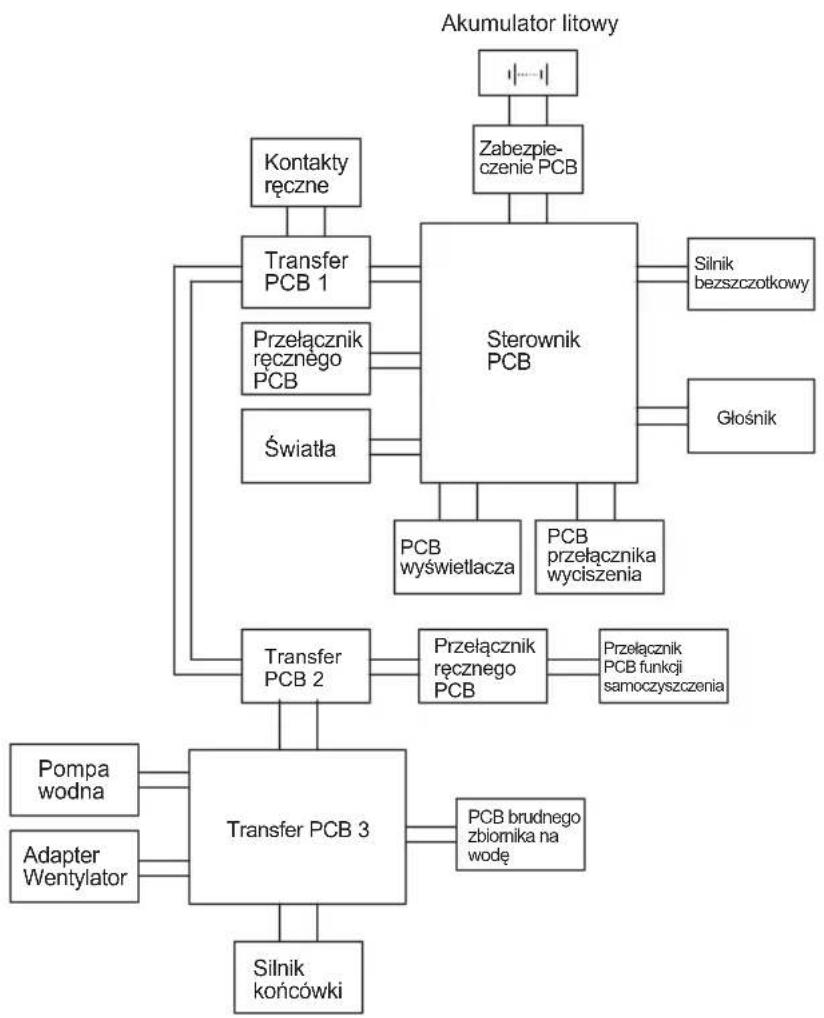

Obwody

Informacje o producencie

Maszynę, akcesoria i opakowanie należy poddać recyclingowi po zużyciu.

Nie należy utylizować produktu z pozostałymi odpadami domowymi.

Tylko dla krajów UE:

Zgodnie z Wytyczną Europejską 2012/19/UE, urządzenia, które nie nadają się już do użytku oraz zgodnie z Wytyczną Europejską 2006/66/WE, wadliwe lub zużyte akumulatory/baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska.

Zintegrowane baterie mogą być wyjmowane do utylizacji wyłącznie przez wykwalifikowany personel. Otwarcie obudowy obudowy może uszkodzić lub zniszczyć maszynę.

Nie wyrzucaj akumulatorów/baterii do odpadów domowych, ognia ani wody. Ogniwa/baterie powinny, jeśli to możliwe, być rozładowywane, zbierane, poddawane recyklingowi lub utylizowane w sposób przyjazny dla środowiska.

NOTES

1L-02

JIMMY
