HW10 Pro - Aspirateur JIMMY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur sans fil et laveuse
Marque	JIMMY
Modèle	HW10 Pro
Puissance nominale	350 W
Tension nominale	25,2 V
Capacité de la batterie	3800 mAh (batterie au lithium)
Temps de charge	4 à 5 heures
Tension d'entrée de l'adaptateur	100-240 V ~ 50/60 Hz
Modes de l'aspirateur balai	Auto, Sol, Turbo, Tapis
Modes de l'aspirateur à main	ECO, MAX
Fonction pulvérisation d'eau	Oui, par bouton dédié
Fonction auto-nettoyage	Oui (brosse et conduit d'air)
Fonction séchage à air de la brosse	Oui (4 heures en charge)
Écran d'affichage	Oui, avec indicateurs batterie et codes d'erreur
Éclairage décoratif	Oui, lumières LED
Filtration	HEPA + filtre éponge + filtre métallique
Accessoires inclus	Tube métallique, brosse à plancher, brosse à tapis roulant, brosse de lit électrique, aspiration de canapé 2-en-1, aspiration plate 2-en-1, support de recharge, liquide nettoyant, brosse tubulaire, adaptateur
Garantie	2 ans à compter de la date d'achat
Alimentation	Batterie rechargeable lithium-ion
Entretien et nettoyage	Réservoir d'eaux usées, brosse rouleau, bac à poussière, filtre HEPA et éponge

FOIRE AUX QUESTIONS - HW10 Pro JIMMY

Que faire si l'aspirateur ne démarre pas ?

Vérifiez que la batterie est chargée (au moins 20%). Si la batterie est faible, placez l'appareil sur le socle de charge. Assurez-vous que tous les boutons sont relâchés, puis appuyez sur le bouton de l'interrupteur de la poignée.

Comment nettoyer le réservoir d'eaux usées ?

Éteignez l'appareil, retirez le réservoir d'eaux usées en appuyant sur le bouton de déverrouillage. Retirez le couvercle supérieur, le cadre en éponge et le filtre. Versez les eaux usées, rincez les pièces à l'eau claire et séchez-les avant de remonter. Ne pliez pas la colle molle sous le filtre.

Comment utiliser la fonction de pulvérisation d'eau ?

Lorsque l'aspirateur balai est en marche, maintenez enfoncé le bouton de pulvérisation d'eau sur la poignée. La buse pulvérise de l'eau en forme d'éventail. Relâchez le bouton pour arrêter. Veillez à ce que le réservoir d'eau propre ne soit pas vide.

Que signifient les codes d'erreur F1 à F8 sur l'écran ?

Ces codes indiquent des dysfonctionnements internes. Si le problème persiste après avoir vérifié les obstructions et nettoyé les filtres, contactez le service client JIMMY pour obtenir de l'aide.

Comment débloquer la brosse rouleau ?

L'écran affiche 'Brushroll trapped'. Éteignez l'appareil, retirez la fenêtre de la brosse en tirant sur le bouton central, puis retirez la brosse rouleau. Coupez les cheveux emmêlés avec la petite lame et nettoyez les corps étrangers. Remontez en place.

Puis-je utiliser l'aspirateur à main pour aspirer de l'eau ?

Non, l'aspirateur à main n'est pas conçu pour aspirer de l'eau. Cela endommagerait le moteur. Utilisez-le uniquement à sec.

Comment lancer le cycle d'auto-nettoyage ?

Placez l'aspirateur sur le socle de charge en mode charge. Videz le réservoir d'eaux usées et assurez-vous que le réservoir d'eau propre contient au moins la moitié d'eau (avec éventuellement du liquide nettoyant). Appuyez sur le bouton auto-nettoyant. Le cycle nettoie la brosse et le conduit, puis passe en mode séchage.

Comment changer la batterie ?

Appuyez sur le bouton de libération de la batterie situé à l'arrière de l'aspirateur à main. Tirez la batterie vers l'arrière pour la retirer. Insérez la nouvelle batterie en l'alignant sur les rainures et poussez jusqu'au déclic.

Quels accessoires sont fournis avec le HW10 Pro ?

La boîte contient : aspirateur à main, tube métallique, brosse à plancher, brosse à tapis roulant, brosse de lit électrique, suceur canapé 2-en-1, suceur plat 2-en-1, support de recharge (deux parties + cintres), adaptateur secteur, bouteille de liquide nettoyant et brosse tubulaire.

Comment entretenir le filtre HEPA ?

Le filtre HEPA se trouve dans le bac à poussière de l'aspirateur à main. Retirez le bac, ouvrez la buse, sortez le composant cyclone et le treillis métallique. Nettoyez le HEPA en le tapotant doucement ; ne le lavez pas à l'eau. Remontez une fois sec.

MODE D'EMPLOI HW10 Pro JIMMY

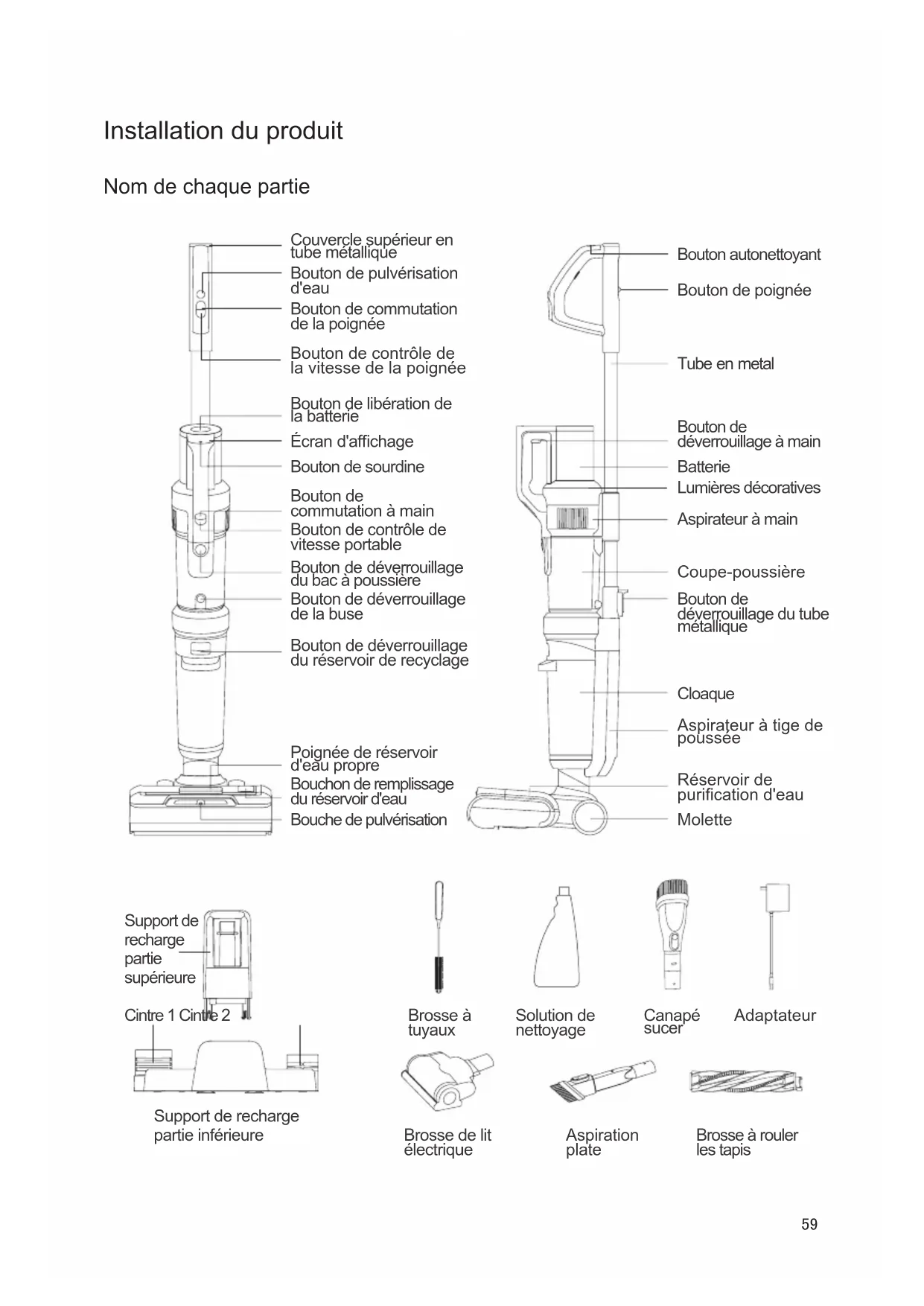

Installation du produit

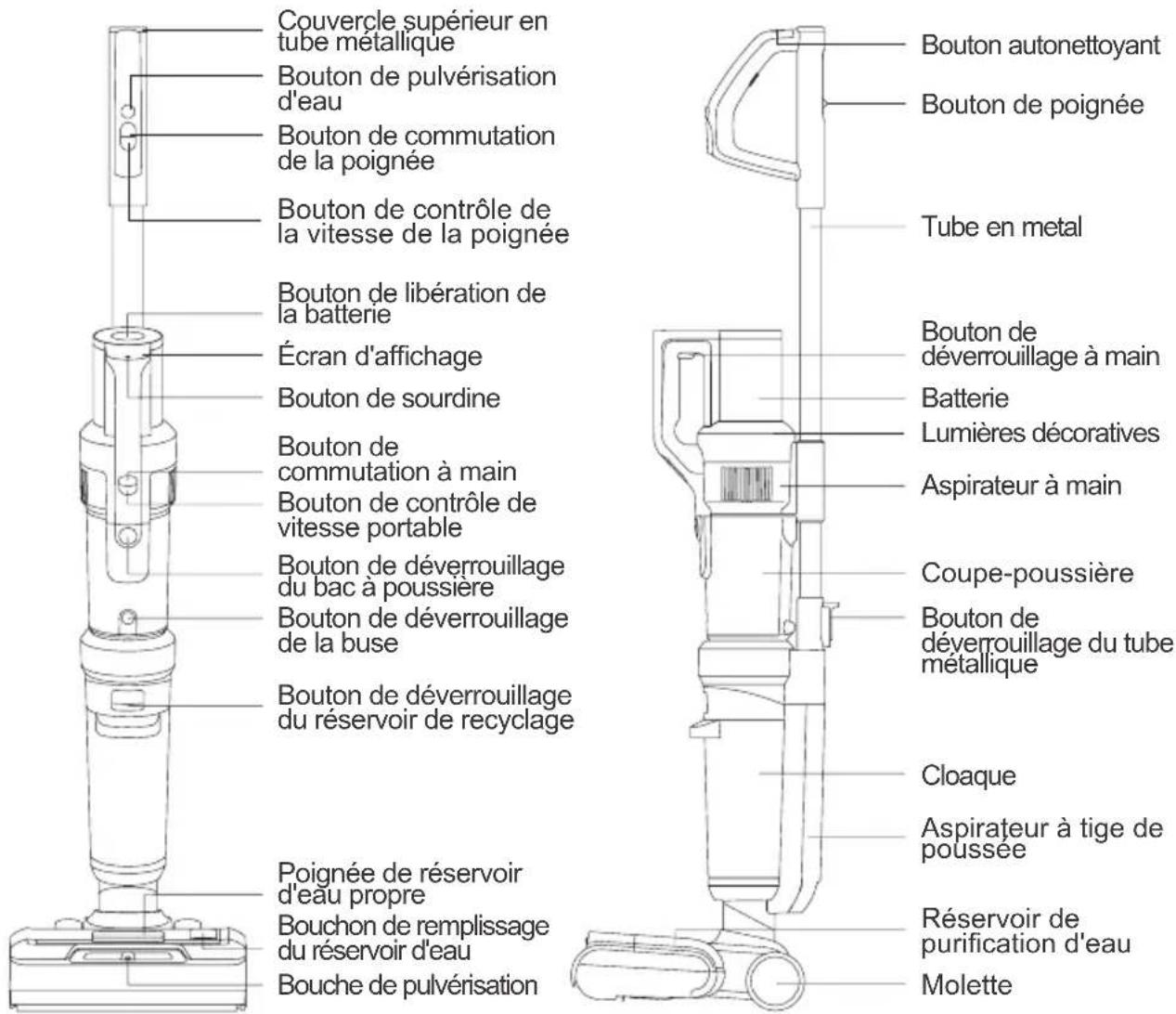

Nom de chaque partie

Couvercle supérieur en tube metallique Bouton de pulvérisation d'eau Bouton de commutation de la poignée Bouton de contrôle de la vitesse de la poignée Bouton de libération de la batterie Écran d'affichage Bouton de sourdine Bouton de commutation à main Bouton de contrôle de vitesse portable Bouton de déverrouillage du bac à poussière Bouton de déverrouillage de la buse Bouton de déverrouillage du réservoir de recyclage Poignée de réservoir d'eau propre Bouchon de remplissage du réservoir d'eau Bouche de pulvérisation Bouton autonettoyant Bouton de poignée Tube en metal Bouton de déverrouillage à main Batterie Lumières décoratives Aspirateur à main Coupe-poussière Bouton de déverrouillage du tube metallique Cloaque Aspirateur à tige de poussée Réservoir de purification d'eau Molette

Support de recharge partie supérieure Cintre 1 Cintre 2

Support de recharge partie inférieure

Brosse à tuyaux

Solution de nettoyage

Canapé sucer

Adaptateur

Brosse de lit électrique

Aspiration plate

Brosse à rouler les tapis

Détails d'emballage

Aspirateur à main	Ensemble brosse à plancher	Tube en métal	Batterie	Liquide nettoyant	Adaptateur	Brosse à rouler les tapis	Brosse tubulaire
1 1 1 1	1 1 1 1
Brosse de lit électrique	Aspiration de canapé 2 en 1	Aspiration plate 2 en 1	Support de recharge partie supérieure	Support de recharge partie inférieure	Cintre 1	Cintre 2	Mode d'emploi
1 1 1 1	1 1 1 1

Démontage du produit

Remarque : veuillez couper l'alimentation électrique pendant le démontage et le montage du produit.

Installation et dépose d'ensembles de tuyaux métalliques

Insérez l'extrémité de l'ensemble de tuyaux métalliques perpendiculairement au sens de la machine dans l'orifice du fuselage. Après avoir entendu un "clic", confirmez que l'ensemble de tuyaux métalliques est fixé sans jeu et que l'installation est réussie (Figure 1). Si vous souhaitez retirer l'assemblage du tube métallique, appuyez simplement sur le bouton de déverrouillage du tube métallique jusqu'au bout, puis tirez l'assemblage du tube métallique vers le haut. (Figure 2)

Installation et retrait du bloc-batterie

1. Tenez la batterie, posez la batterie le long de la rainure du rail de guidage et appuyez fermement sur la batterie. Lorsque vous entendez un "clic", cela signifie que la batterie est verrouillée ;
2. Appuyez sur le bouton de déverrouillage de la batterie et tirez la batterie dans le sens opposé au sens de chargement pour déverrouiller la batterie.(Figure 3)
   Remarque : À l'exception du remplacement de la batterie, il n'est pas nécessaire de retirer fréquemment la batterie.

Installation d'aspirateur à main

Insérez d'abord l'orifice d'aspiration du godet à poussière de l'aspirateur à main dans la rainure du couvercle du corps, appuyez sur l'aspirateur

à main sur le tube métallique installé, et après avoir entendu un "clic", l'aspirateur à main est installé avec succès sur le Corps Ci-dessus, il sert désormais d'aspirateur vertical (Figure 4). Pour retirer l'aspirateur à main, appuyez simplement sur le bouton de déverrouillage à main et maintenez-le enfoncé et soulevez-le en diagonale vers le haut. (Figure 5)

1 Assemblage de tuyaux métalliques

2 Bouton de déverrouillage du tube métallique

3 Batterie

Bouton de libération de la batterie

4 Aspirateur à main

5 Bouton de déverrouillage à main

Assemblage du support de recharge

Insérez la partie supérieure du support de recharge dans la partie inférieure jusqu'à entendre un "clic". (Figure 6-1)

Installez la base de chargement

Appuyez sur le support 1 et le support 2 vers le support de charge le long de la position indiquée sur la figure, et l'installation est réussie après qu'un "clic" se fasse entendre.(Figure 6-2)

Prenez et placez le support de charge de l'ensemble de la machine

Tenez l'assemblage du tube métallique avec votre main, soulevez l'ensemble de la machine, alignez la fente de chargement à l'arrière de l'ensemble de la machine avec la base de chargement du chargeur sur le support de chargement et placez doucement l'ensemble de la machine dans le support de chargement de haut en bas ; utilisez-le lors de l'utilisation Tenez le tube métallique dans votre main et tirez l'ensemble de la machine directement du support de charge.(Figure 7)

Installation et démontage du réservoir d'eaux usées

Lors du retrait du réservoir de récupération, tenez le corps d'une main et la poignée du réservoir de récupération de l'autre main, appuyez sur le bouton de déverrouillage du réservoir de récupération, puis retirez-le. (Figure 8-1)

Pour installer le réservoir de récupération, insérez d'abord le bas du réservoir de récupération dans le corps, puis appuyez le réservoir de récupération contre le corps et poussez-le jusqu'à ce que vous entendiez un "clic" et que l'installation soit réussie. (Figure 8-2)

Installation et retrait de la fenêtre de la brosse rotative et du corps de la brosse rotative

Pour supprimer la fenêtre de défilement, veuillez tirer le bouton du milieu et le soulever pour supprimer la fenêtre de défilement ; lors de l'installation de la fenêtre de défilement, vous devez aligner les deux côtés de la fenêtre de défilement et brosser les deux côtés, appuyer sur la fenêtre de défilement vers le bas et installer après avoir entendu un "clic" réussi. (Figure 9)

Retirez / installez le corps de la brosse à rouleau: tirez l'extrémité gauche du couvercle d'extrémité de la brosse à rouleau avec votre doigt pour le retirer; lors de l'installation, pincez le couvercle d'extrémité de la brosse à rouleau avec votre main et insérez le côté gauche de la brosse à rouleau dans l'engrenage. Ensuite, placez-le dans la rainure et installez la brosse à rouleau en place. (Figure 10)

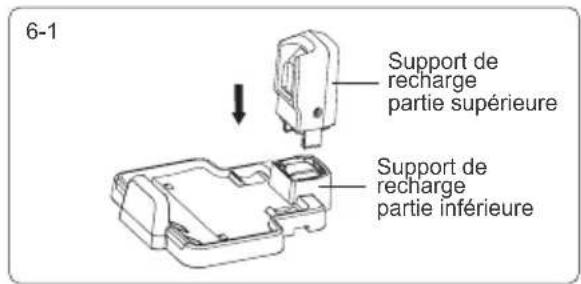

6-1 Support de recharge partie supérieure Support de recharge partie inférieure

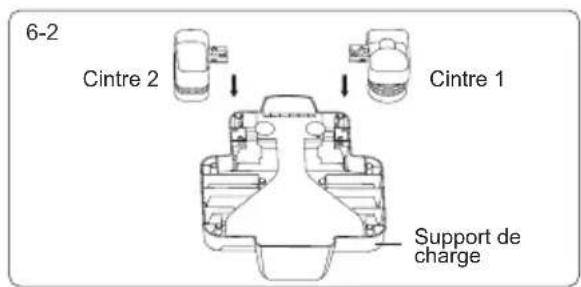

6-2 Cintre 2 Cintre 1 Support de charge

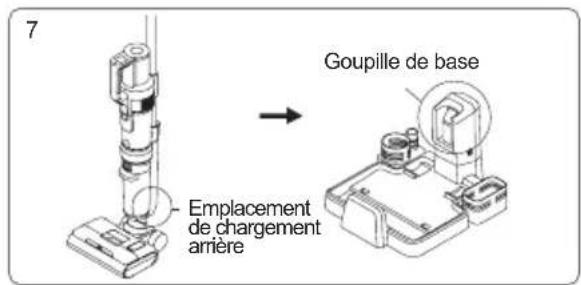

7 Emplacement de chargement arrière Goupille de base

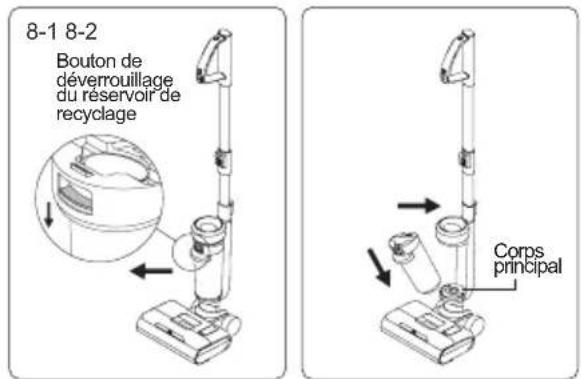

8-1 8-2 Bouton de déverrouillage du réservoir de recyclage Corps principal

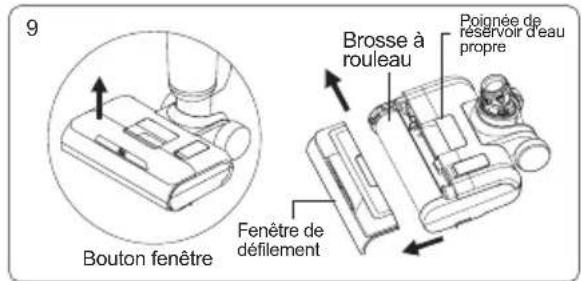

9 Bouton fenêtre Brosse à rouleau Poignée de réservoir d'eau propre Fenêtre de défilement

10 Embout de brosse roulante

Installation et retrait du réservoir d'eau propre

Lors du démontage du réservoir d'eau propre, bouclez la poignée du réservoir d'eau propre et tirez vers le haut pour retirer le réservoir d'eau propre ; Remettez le réservoir d'eau propre sur la base, faites en sorte que le réservoir d'eau propre affleure la fenêtre à enroulement et installez le réservoir d'eau propre en place. (Figure 11)

Utilisation du produit

Remarque : lorsque vous l'utilisez pour la première fois, veuillez charger complètement la machine avant de l'utiliser.

Utiliser un aspirateur balai

Appuyez sur le bouton de l'interrupteur de la poignée, l'écran d'affichage et les lumières décoratives sont allumés et le mode automatique par défaut est activé (Figure 12). Appuyez une fois sur le bouton mode pour passer en mode sol, appuyez deux fois sur le bouton mode pour passer en mode Turbo (Figure 13), appuyez une troisième fois sur le bouton mode pour passer en mode tapis (Figure 14), appuyez sur le bouton mode à nouveau pour revenir en mode automatique, et cycle de commutation(Figure 15) ; Appuyez à nouveau sur le bouton de l'interrupteur de la poignée, toute la machine est éteinte et l'écran d'affichage et les lumières décoratives s'éteignent.

Remarque :

1. Lorsque vous nettoyez le tapis, veuillez d'abord nettoyer la brosse à plancher (voir "Nettoyage et entretien Nettoyage de l'ensemble de brosse à plancher" pour plus de détails), et remplacez la brosse à tapis roulant.
2. Lors du nettoyage du sol ou de l'autonettoyage, s'assurer que le rabat au-dessus de la brosse est orienté vers le haut (Figure 16-1)
3. Lors du nettoyage de tapis ou de moquette, s'assurer que le rabat au-dessus de la brosse est orienté vers le bas (Figure 16-2)
4. Lorsque la puissance de la batterie est inférieure à 20 %, elle ne peut pas être commutée en mode tapis et en mode turbo.

Poignée de réservoir d'eau propre Réservoir de purification d'eau

Fonction de pulvérisation d'eau

Lorsque l'aspirateur vertical fonctionne, appuyez sur le bouton de pulvérisation d'eau et maintenez-le enfoncé, la buse pulvérise de l'eau en forme d'éventail ; relâchez le bouton de pulvérisation pour arrêter la pulvérisation. (Figure 17)

Utilisation d'un aspirateur à main

Sortez l'aspirateur à main, appuyez sur le bouton de l'interrupteur à main, l'écran et les lumières décoratives s'allumeront, le mode ECO par défaut (Figure 18), appuyez sur le bouton de commande de vitesse pour passer en mode MAX (Figure 19), puis appuyez sur le bouton de commande de vitesse portable pour revenir au mode ECO, commutation de cycle ; appuyez à nouveau sur le bouton de l'interrupteur à main, l'aspirateur à main s'éteindra et l'écran d'affichage et les lumières décoratives s'éteindront.

L'aspirateur à main peut être connecté à l'ensemble d'aspiration de canapé 2-en-1, d'aspiration plate 2-en-1, d'aspiration de lit électrique ou de tube métallique pour nettoyer différents environnements :

1. Connectez un aspirateur de canapé deux en un, adapté au nettoyage de la poussière et des particules à la surface des meubles. (Figure 20-1)

2. Connectez l'assemblage du tube métallique pour nettoyer la poussière en hauteur : ouvrez le couvercle supérieur du tube métallique, poussez le bouton de la poignée vers le haut pour étendre le tube métallique, puis insérez le port d'aspiration de l'aspirateur à main pour nettoyer le poussière en haut. (Figure 20-2)

3. L'aspirateur plat deux en un peut être connecté à des zones propres et étroites. (Figure 20-3)

4. Connectez le lit d'aspiration électrique pour aspirer, nettoyer la poussière, les cheveux, les acariens, etc. sur le lit ou le canapé en tissu. (Figure 20-4)

Remárques:

1. Lorsque la puissance de la batterie est inférieure à 20 %, elle ne peut pas être commutée en mode haut de gamme.

2. Lors de l'utilisation comme aspirateur à main, n'absorbez pas d'eau, sinon le moteur sera endommagé.

Chargement de toute la machine

Connectez l'adaptateur à la source d'alimentation, placez l'aspirateur vertical dans la station de charge et commencez à charger. (Figure 21) Remarques:

1. Veuillez charger complètement la batterie avant la première utilisation et vider la batterie avant la deuxième charge pour assurer la durée de vie de la batterie ;

2. Si vous n'utilisez pas le produit pendant une longue période, vous devez charger le produit une fois tous les trois mois environ ;

3. Lorsque vous ne chargez pas, veuillez retirer l'adaptateur de la prise pour éviter tout risque de contact accidentel.

20-1 Aspirateur à main Bouton Aspiration de canapé deux en un

20-2 Bielle de tuyau en métal Assemblage de tuyaux métalliques

Aspiration plate 2 en 1

20-420-3 Lit à ventouse électrique

21 20%

Fonction de séchage à l'air de la brosse roulante

En mode de charge, maintenez enfoncé le bouton de commande de vitesse de la poignée pendant 3 secondes pour accéder au mode de séchage à l'air de la brosse à rouleau pendant 4 heures. Pendant le processus de séchage à l'air, les lumières décoratives sont allumées et les brosses se déplacent légèrement à intervalles pour ajuster la position de séchage à l'air ; appuyez à nouveau sur le bouton de contrôle de la vitesse sur la poignée pour désactiver le mode de séchage à l'air de la brosse.

Remarque : ce mode est conçu pour empêcher les brosses à rouleaux humides de reproduire des bactéries ou de produire des odeurs particulières. (L'affichage est illustré à la Figure 22)

Brosse à rouleaux pour sol, fonction d'autonettoyage du conduit d'air

En mode de charge, appuyez sur le bouton d'auto-nettoyage pour entrer dans le mode de nettoyage. (L'affichage est illustré à la Figure 23).

Une fois l'autonettoyage terminé, la machine passe en mode de séchage à l'air de la brosse à rouleau et la machine revient en mode de charge ; pendant le processus d'auto-nettoyage, vous pouvez appuyer sur le bouton de l'interrupteur pour mettre fin au mode d'auto-nettoyage et revenir au mode de charge à l'avance.

Remarques:

1. Le mode autonettoyant n'est utilisé que pour nettoyer le conduit de la brosse à sol et la brosse à rouleau pour sol. Ne nettoyez pas vous-même la brosse à tapis roulant ;
2. Avant d'ouvrir le mode de nettoyage, veuillez verser les eaux usées dans le réservoir de récupération, vérifiez si la machine est fermement placée sur le support de charge, l'adaptateur a été branché sur la prise de courant, l'adaptateur a été connecté au support de charge, et le réservoir d'eau propre a au moins 1/2 Après avoir terminé l'autonettoyage, veuillez nettoyer à nouveau le réservoir de récupération.
3. Lorsque la puissance de la batterie est inférieure ou égale à 10 %, le mode d'auto-nettoyage ne peut pas être activé et il peut être activé normalement après une charge pendant un certain temps.

Rappel de bas niveau d'eau

Lorsque l'aspirateur à tige de poussée fonctionne, utilisez la fonction de pulvérisation d'eau. Lorsque la voix/l'affichage indique "No clean water, fill in water" (montré alternativement sur les figure 24 et 25), veuillez éteindre la machine et ajouter de l'eau dans le réservoir d'eau propre avant de continuer. utilisation.

Lors de l'utilisation du mode d'autonettoyage, s'il n'y a pas d'eau dans le réservoir d'eau propre, la brosse à rouleau arrête l'autonettoyage. Si vous devez continuer l'auto-nettoyage, veuillez ajouter de l'eau dans le réservoir d'eau propre, vider le réservoir de récupération, puis redémarrer le mode d'auto-nettoyage.

26 Bouchon d'eau Réservoir de purification d'eau

Remarque : lorsque vous injectez de l'eau propre, vous pouvez ajouter le liquide de nettoyage correspondant, le rapport est d'environ 1 capuchon de liquide de nettoyage dans le réservoir d'eau rempli d'eau propre et la température de l'eau ne dépasse pas 40 °C.

Comment ajouter de l'eau au réservoir d'eau propre : après avoir retiré le réservoir d'eau propre, ouvrez le bouchon de remplissage du réservoir d'eau, tournez-le sur le côté pour exposer l'entrée d'eau, versez de l'eau propre et du liquide de nettoyage, puis rebranchez le bouchon d'eau dans le réservoir d'eau. Après avoir terminé la mise en place, nettoyez le réservoir d'eau et remettez-le dans la brosse à sol. (Figure 26)

Le réservoir d'eaux usées est plein rappel

Lorsque l'aspirateur vertical détecte que le réservoir d'eaux usées est plein, toute la machine s'arrête et émet un message vocal. À ce stade, veuillez nettoyer le réservoir de récupération plein et le remettre en place avant utilisation. (La figure 27 et la figure 28 sont affichées en alternance)

Lors de l'utilisation du mode d'auto-nettoyage, il détecte que le réservoir de récupération est plein, le produit s'arrêtera et une invite vocale sera émise. À ce stade, veuillez nettoyer le réservoir de récupération plein et le réinstaller.

Méthode de nettoyage du réservoir d'eaux usées : retirez le couvercle supérieur et le cadre du filtre du réservoir d'eaux usées, versez les eaux usées dans le réservoir d'eaux usées, rincez le réservoir d'eaux usées et assemblez-le, puis remettez-le sur l'ensemble brosse pour sol. (Voir "Nettoyage et entretien Nettoyage du réservoir d'eaux usées" pour plus de détails)

Rappel de balayage bloqué

Lorsque l'aspirateur à tige de poussée est en mode travail/nettoyage, si le tambour est bloqué, toute la machine s'arrêtera et une invite vocale sera émise. (La figure 29 et la figure 30 s'affichent en alternance) À ce stade, veuillez retirer la brosse rotative, nettoyer les corps étrangers ou les cheveux emmêlés sur la brosse rotative, puis continuer à travailler après la réinstallation.

Méthode de nettoyage de la brosse roulante : après avoir retiré la vitre de la voiture, retirez la brosse roulante, utilisez la lame de la petite brosse pour couper et enlever les poils de la brosse enroulée, nettoyez les corps étrangers attachés à la brosse roulante et à la brosse à sol, puis installez-le et faites rouler les brosses et les fenêtres. (Figure 31) (Voir "Nettoyage et entretien Nettoyage de l'ensemble de brosse à plancher" pour plus de détails)

Rappel de conduit bouché

En mode travail/auto-nettoyage de l'aspirateur balai, si le conduit d'air est obstrué, il s'arrêtera automatiquement et émettra un rappel vocal. Avant de continuer à travailler, veuillez vérifier et nettoyer les pièces qui peuvent être bloquées comme indiqué sur l'écran.

Lorsque l'aspirateur à main fonctionne, le conduit d'air est bloqué et l'aspirateur à main s'arrête automatiquement. À ce stade, vous devez nettoyer le bac à poussière et les Hiparks. (Le contenu de l'affichage est le suivant : l'aspirateur vertical est bloqué dans l'ordre, comme illustré aux Figures 32-1, 32-2, 32-3, 32-4, 32-5, et l'aspirateur à main est bloqué dans dans l'ordre indiqué sur les Figures 32-1 et 32-2.)

29 Brushroll trapped Clean brushroll

Méthode de nettoyage des conduits d'air :

① Retirez le réservoir de récupération, retirez le couvercle supérieur et le tamis filtrant du réservoir de récupération, nettoyez les pièces du réservoir de récupération et assemblez le réservoir de récupération ; ② Utilisez une brosse à tuyau pour draguer et frotter le tartre, les corps étrangers, les cheveux, etc. dans le pipeline, puis installez l'ensemble de brosse de sol à l'arrière du réservoir de récupération ; ③ Retirez le bac à poussière, videz la poussière dans le bac à poussière, sortez la patte de la mer, puis sortez le séparateur cyclone, démontez-le, nettoyez les pièces, assemblez le bac à poussière et réinstallez l'aspirateur à main supérieur. (Voir "Chapitre 3 Nettoyage et entretien" pour plus de détails)

Fonction vocale

Par défaut, la voix est activée sur la nouvelle machine. Appuyez sur le bouton muet pour désactiver la fonction vocale ; appuyez à nouveau sur le bouton muet pour réactiver la fonction vocale. (Figure 33)

Remarque : lorsqu'il est utilisé comme aspirateur à main, il n'y a pas de fonction de diffusion vocale.

Rappel d'alimentation de la batterie

Lorsque l'aspirateur vertical fonctionne, si la voix diffuse "batterie faible, veuillez la charger à temps", cela signifie que la batterie est faible à ce moment-là, et il est recommandé de l'utiliser après la charge. (Figure 34)

Lorsque l'aspirateur vertical fonctionne, si la voix diffuse "La batterie est faible, elle s'éteindra, veuillez charger", à ce moment-là, la batterie est sur le point de s'épuiser, elle s'éteindra automatiquement, elle doit être chargée avant utilisation.

Lorsque l'aspirateur est en cours d'utilisation, l'icône dans le coin supérieur droit de l'écran indique la puissance restante : la pleine grille correspond à 75 % \~ 100 % de puissance ; La grille 3/4 correspond à 50% \~ 75% de puissance ; 1/2 grille correspond à 25% \~ 50% de puissance ; 1/4 de grille correspond à 1% à 25% de la batterie ; le blanc correspond à une batterie déchargée et doit être rechargé avant utilisation.

33 Bouton de sourdine


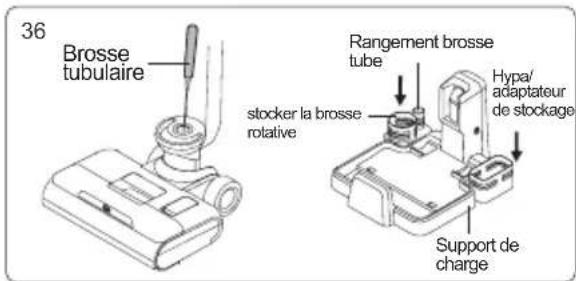

36 Brosse tubulaire Rangement brosse tube Hypa/ adaptateur de stockage stocker la brosse rotative Support de charge

Nettoyage et entretien

Nettoyage du réservoir d'eaux usées

Après avoir fermé l'aspirateur, sortez le réservoir de récupération, soulevez le couvercle supérieur du réservoir de récupération pour le retirer, sortez le cadre du filtre en éponge, ouvrez le couvercle rabattable du cadre du filtre en éponge et sortez l'éponge du filtre ; versez l'eau sale et la saleté dans le réservoir de récupération et nettoyez le réservoir de récupération et les eaux usées avec de l'eau propre Couvercle de la boîte, support à éponge, éponge filtrante. S'il y a des corps étrangers dans le tuyau du réservoir d'eaux usées, utilisez une brosse à tuyau pour le nettoyer ; après le nettoyage, essuyez les pièces mentionnées ci-dessus, puis réinstallez les composants du réservoir d'eaux usées tels qu'ils sont.(Figure 35) Remarques:

1. Une fois le travail de l'aspirateur vertical terminé, il est recommandé de nettoyer immédiatement le réservoir d'eaux usées ;

2. Lors de la réinstallation du filtre, la colle douce noire sous le filtre ne peut pas être pliée

Nettoyage de l'ensemble brosse à plancher

Après avoir retiré la fenêtre de la brosse rotative, la brosse rotative, le réservoir d'eau propre et la boîte de récupération, insérez la brosse tubulaire par le trou rond sous la position d'installation de la boîte de récupération pour draguer les corps étrangers, le tartre et les cheveux obstrués dans le pipeline ; utilisez une petite lame de brosse pour couper la brosse à rouleau. Cheveux emmêlés; essuyez la partie sale et la partie retirée de la machine avec un chiffon, puis remettez-la séparément sur la machine (la brosse rotative peut être placée sur le porte-accessoires pour sécher).(Figure 36)

Remarque : ne nettoyez pas le sol seul après avoir retiré la brosse à rouleau

Nettoyage de l'ensemble du bac à poussière

Appuyez sur le bouton de déverrouillage du bac à poussière pour retirer le bac à poussière de l'aspirateur à main ; appuyez sur le bouton de déverrouillage de la buse pour ouvrir la buse et vider le bac à poussière ; tirez le composant cyclone vers le haut ; sortir la patte de mer; maintenez le treillis métallique, faites pivoter pour déverrouiller le treillis métallique, puis retirez-le vers le bas.(Figure 36-1)

Une fois chaque pièce nettoyée, essuyée et séchée, les composants du bac à poussière sont assemblés en séquence, puis installés sur l'aspirateur à main.(Figure 36-2)

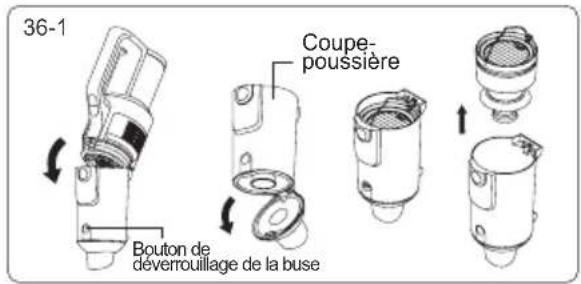

36-1 Bouton de déverrouillage de la buse Coupe-poussière

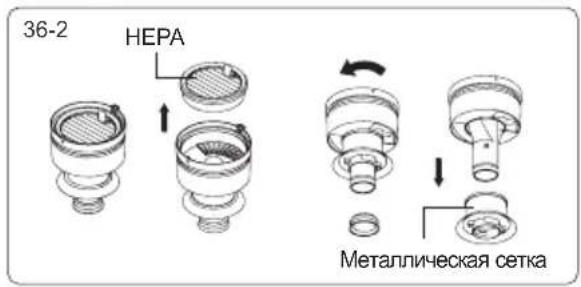

36-2 HEPA Metalлическая сетка

Entretien et stockage quotidiens

Après chaque utilisation, il est recommandé de nettoyer le réservoir d'eaux usées, l'écran du filtre, le corps de la brosse à rouleau, le couvercle de la fenêtre et les autres composants pour la prochaine utilisation ; en fonction de l'utilisation réelle, si les conditions suivantes se produisent : ( ① Fuite de poussière HEPA ; ② l'éponge filtrante est gravement endommagée ; ③ Les poils du rouleau tombent gravement et la vibration est violente pendant l'utilisation et des bruits anormaux sont émis). Il est recommandé d'acheter des consommables et de les remplacer pour éviter d'affecter les performances de la machine.

Lorsque vous n'utilisez pas la machine pendant une longue période, placez la machine dans un endroit frais et sec et ne la placez pas à la lumière directe du soleil ou dans un environnement humide.

Si vous devez emballer la machine pour la ranger, assurez-vous de nettoyer la machine et de sécher toutes les pièces pour éviter d'endommager la machine.

Consignes de sécurité importantes

Avant d'utiliser ce produit, veuillez lire ce manuel ainsi que toutes les instructions et avertissements sur le produit. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie ou des blessures.

Lorsque vous utilisez des appareils électriques, vous devez toujours suivre les précautions de base pour réduire les risques d'incendie, d'électrocution et de blessures.

Avertissement

1. Ce produit est destiné à un usage domestique uniquement.

2. Avant de connecter le produit à l'alimentation électrique, assurez-vous de vérifier si la tension locale correspond à la tension indiquée sur l'adaptateur secteur.

3. Assurez-vous de vérifier le produit avant utilisation. Si le produit ou l'adaptateur est endommagé, arrêtez de l'utiliser.

4. Veuillez l'utiliser strictement conformément à la méthode décrite dans ce manuel.

5. Ce produit ne peut pas être utilisé par des enfants, des personnes ayant une déficience physique, sensorielle ou intellectuelle, ou des personnes sans expérience et connaissances pertinentes.

6. N'utilisez pas ce produit comme un jouet. Veuillez garder ce produit hors de portée des enfants, veuillez prendre soin des enfants, assurez-vous qu'ils ne joueront pas avec ce produit en tant que jouet.

7. Ne touchez pas la fiche avec les mains mouillées.

8. Lorsque vous nettoyez les escaliers, soyez très prudent pour éviter de tomber.

9. Si les câbles, fiches, batteries ou pièces conductrices sont endommagés, veuillez ne pas utiliser, démonter ou remplacer des pièces par vous-même. Votre propre démontage et remplacement des pièces peut provoquer un choc électrique ou un incendie. Jimmy n'est pas responsable de cela. Une fois endommagé, il doit être réparé ou remplacé par Jimmy, l'agent de Jimmy ou une personne possédant les qualifications appropriées désignée par Jimmy pour éviter tout danger.

10. Veuillez utiliser le chargeur spécifié par Jimmy pour charger le produit.

11. Veuillez vous assurer d'utiliser la batterie spécifiée par Jimmy: d'autres types de batteries peuvent se rompre, provoquant des blessures corporelles ou des dommages au produit.

12. Si le produit n'est pas utilisé conformément aux instructions, est gravement touché, tombe d'une hauteur, est endommagé ou tombe dans l'eau, veuillez ne pas utiliser le produit et veuillez contacter Jimmy ou l'agent Jimmy.

13. N'utilisez que des pièces de rechange et des pièces spécifiées par Jimmy.

14. Ne tirez pas et ne forcez pas le câble. Éloignez les câbles des surfaces chauffées. Ne laissez pas le câble à l'endroit où la porte est fermée tirée sur des bords ou des coins tranchants. Le câble doit être éloigné de la zone active. N'utilisez pas ce produit contre le câble.

15. Veuillez retirer la fiche lorsqu'elle n'est pas utilisée ou avant la maintenance.

16. Ne faites pas glisser le câble, ne transportez pas le produit avec le câble et n'utilisez pas le câble comme poignée.

17. Ce produit est un appareil électrique rechargeable, veuillez ne pas laisser la machine fonctionner seule sans surveillance.

18. Lors du nettoyage, de la réparation ou de la non utilisation de la machine pendant une longue période, le bloc-batterie doit être retiré du boîtier de batterie.

19. Évitez à proximité d'un équipement de chauffage ou d'une exposition à long terme au soleil pour éviter que la coque ne se déforme en raison de la température élevée.
20. Ne placez pas d'obstacles à l'entrée et à la sortie d'air de la machine pour éviter la surchauffe de la machine.
21. Le corps et la brosse à plancher sont sous tension et ne peuvent pas être nettoyés par immersion dans l'eau.
22. Ne nettoyez pas et ne retirez pas le couvercle de la brosse à rouleau ou le corps de la brosse à rouleau lorsque la machine est allumée ou en marche, afin d'éviter des blessures.
23. Veuillez ne pas utiliser la machine pour absorber le charbon de bois brûlant, les mégots de cigarettes et autres objets générateurs de chaleur.
24. N'utilisez pas ce produit pour ramasser des objets pointus tels que du verre brisé.
25. N'utilisez pas la machine pour absorber des substances ultra-fines telles que la chaux, le ciment, la poudre de carbone, la poudre de gypse, la farine, etc.
26. Veuillez ne pas utiliser la machine pour absorber des liquides corrosifs, tels que du liquide de nettoyage acide-base, de la lessive en poudre, etc.
27. Veuillez ne pas utiliser la machine pour absorber de l'essence, de l'alcool, du parfum, de la peinture et d'autres matières inflammables et explosives.
28. Ne démontez et n'assemblez pas la machine fermée vous-même et n'essayez pas de modifier les performances de l'ensemble de la machine. Vous devez vous faire aider par le fabricant, son service de maintenance ou des professionnels de services similaires, sinon cela entraînera un danger.
29. Si vous n'utilisez pas ce produit pendant une longue période, vous devez mettre l'appareil hors tension et débrancher la base de chargement.
30. Les paramètres techniques reflétés dans les instructions du produit sont obtenus par Jimmy Labs ou une société de test tierce désignée, et le droit d'interprétation finale appartient à notre société.

À propos de l'utilisation du produit

1. Ce produit convient aux sols durs dans les environnements intérieurs, y compris les sols cirés, les sols en caoutchouc, les sols carrelés, les sols en bois sans soudure et les sols en bois massif. Si vous utilisez ce produit sur un sol inégal, les meilleurs résultats peuvent ne pas être obtenus.
2. Si le réservoir de récupération et le réservoir d'eau propre ne sont pas installés conformément aux instructions correctes, veuillez les ouvrir et les utiliser.
3. Ne secouez pas de haut en bas ou ne heurtez pas violemment la machine pour empêcher les eaux usées de s'écouler dans le moteur. Lorsque la machine est démarrée, ne soulevez pas et ne portez pas la machine de haut en bas, et ne l'inclinez pas d'un côté ou ne la posez pas à plat sur le sol pour empêcher les eaux usées de s'écouler dans le moteur.
4. Ne faites pas fonctionner la machine pendant une longue période lorsque l'entrée d'air est bloquée par le flotteur, afin d'éviter tout dommage.
5. Après avoir utilisé la machine, veuillez nettoyer les parties sales du réservoir d'eaux usées, de la buse d'aspiration et du conduit d'air à temps, et stockez-les dans un endroit aéré et sec. Les endroits humides affecteront l'isolation et la durée de vie des appareils électriques.

À propos du liquide de nettoyage

1. Si une grande quantité de liquide de nettoyage pénètre dans le moteur, cela entraînera un danger.

2. Suivez les instructions (le rapport solution / eau est de 1:50) pour préparer la solution. Il est recommandé d'utiliser le liquide de nettoyage de notre entreprise et de ne pas utiliser de liquides de nettoyage contenant des acides, des solutions alcalines ou des substances nocives pour l'environnement.

3. Empêchez les enfants d'entrer en contact avec le liquide de nettoyage. Si le liquide de nettoyage entre accidentellement dans les yeux, rincez-les soigneusement à l'eau claire à temps. En cas d'ingestion accidentelle, consultez immédiatement un médecin.

4. Lorsqu'il s'agit d'eaux usées et de liquide de nettoyage, il doit être traité conformément aux exigences locales en matière de protection de l'environnement.

À propos des piles jetées

1. La batterie assemblée dans le produit contient des matériaux nocifs pour l'environnement. Avant de le jeter, la batterie doit être retirée de la machine.
2. Lorsque vous retirez la batterie, le produit s'éteint et la fiche du chargeur ne sera pas débranchée.
3. Veuillez éliminer en toute sécurité et correctement le bloc-batterie mis au rebut, ne le jetez pas dans le feu, l'eau ou le sol.
4. Si la pile usagée fuit et contamine la peau ou les vêtements, veuillez la jeter avec de l'eau propre et consulter un médecin à temps.

Dépannage

Avant de confier le service de maintenance, veuillez vérifier les points suivants.

Problème Raison	possible Solution
Impossible de démarrer ou d'arrêter pendant l'utilisation	Batterie faible Charger la machine
	Le bouton de commutation ou d'autres boutons ne sont pas enfoncés en même temps	Appuyez à nouveau sur le bouton de l'interrupteur séparément
	Enchevêtrement sévère du corps de la brosse	Nettoyer le corps de la brosse
	Le réservoir de récupération est plein Nettoyer le puisard
	La batterie n'est pas en place Réinstaller la batterie
	Conduit d'air bloqué	Nettoyer le conduit d'air et le filtre
La puissance d'aspiration diminue	Conduit d'air bloqué	Nettoyer le conduit d'air et le filtre
	L'HEPA disparu Installer HEPA
Le bruit de l'ensemble de la machine est anormal	Conduit d'air bloqué	Nettoyer le conduit d'air et le filtre
	HEPA manquant Installer HEPA
Pas d'eau de l'arroseur	Il n'y a pas d'eau dans le réservoir d'eau propre	Ajouter de l'eau dans le réservoir d'eau propre
	Ne pas maintenir le bouton de pulvérisation enfoncé	Appuyez sur l'interrupteur de pulvérisation d'eau
	Le réservoir d'eau propre n'est pas monté en place	Réinstaller le réservoir d'eau propre en place
Pulvérisation d'eau à la sortie d'air	HEPA et le bac à poussière peuvent être utilisés sans séchage après le nettoyage	Séchez le HEPA et le bac à poussière avant utilisation
	Il n'y a pas de filtre métallique dans le réservoir de récupération	Filtre métallique dans le réservoir d'eaux usées
	Le plastique souple se plie sous le filtre	Réinstaller le filtre, la colle molle ne doit pas être pliée

Remarque : si le guide de dépannage ci-dessus ne fournit pas de solution ou si l'écran affiche les codes d'erreur F1 à F8, veuillez contacter le service client après-vente ou les agents locaux pour obtenir des conseils.

Spécifications du produit

Paramètre technique

Nom du produit Aspirateur sans fil et Laveuse
Modèle HW10 Pro
Puissance nominale 350W
Tension nominale 25.2V	---
Capacité de la batterie 3800mAh
Temps de charge 4-5h
Entrée adaptateur 100-240V	~ 50/60Hz

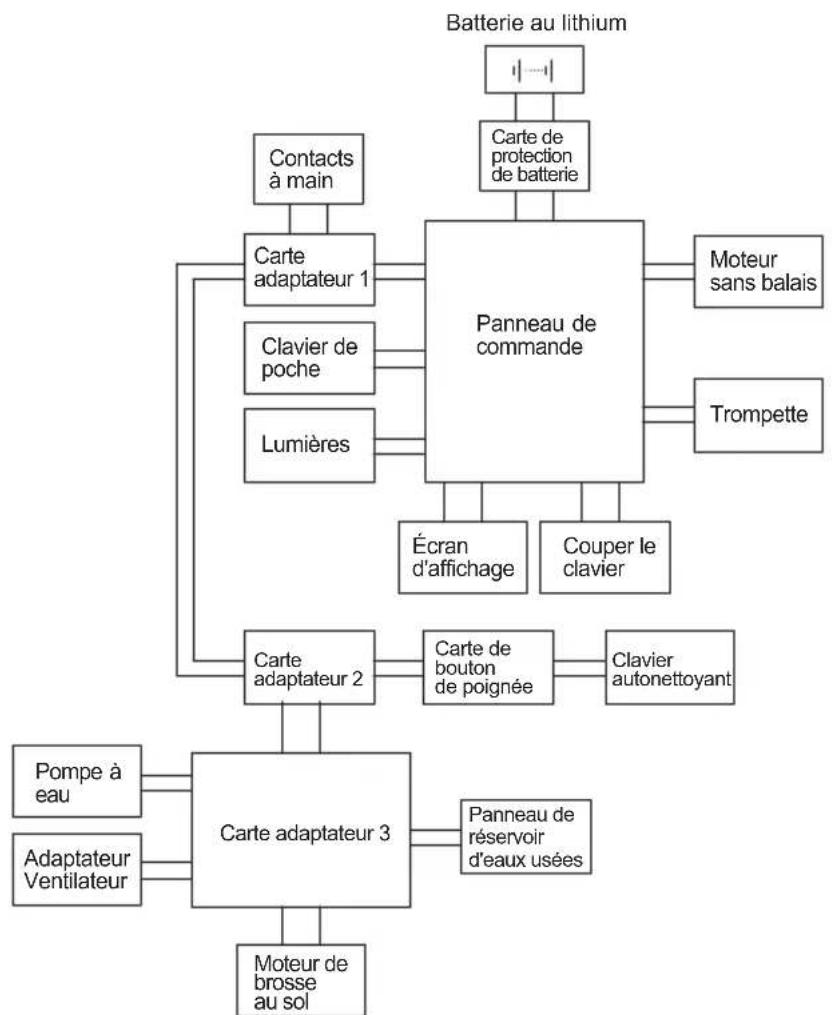

Schéma

Informations du fabricant

Fabricant Kingclean Electric Co., Ltd
Addresse	No.1 rue Xiangyang, nouveau district de Suzhou, province du Jiangsu 215009, Chine

CE

Disposition

Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les emballages doivent être classés.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE

Selon la directive européenne 2012/19 / EU et conformément à la directive européenne 2006/66 / CE, les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être collectées séparément et éliminées dans le respect de l'environnement.

Batteries

Les piles intégrées ne peuvent être retirées pour élimination que par du personnel qualifié. Ouvrir la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les batteries dans les déchets ménagers, ni dans le feu ni l'eau. Les piles / batteries doivent être déchargées, collectées, recyclées ou éliminées dans le respect de l'environnement s'il est possible.

Sujet à changement sans préavis.

Informations de garantie

Ce produit bénéficie d'une garantie de deux ans la date d'achat

La garantie l'usure normale exclus l'utilisation commerciale, les modifications apportées à l'appareil acheté, les activités de nettoyage, les conséquences d'un usage impropre ou de dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des circonstances extérieures.

Ne pas jeter la machine dans les ordures ménagères!
