BEDIENUNGSANLEITUNG HW10 Pro JIMMY

1. Halten Sie den Akku fest, legen Sie den Akku

entlang der Nut der Führungsschiene ab und drücken Sie den Akku fest nach unten. Wenn Sie ein "Klicken" hören, bedeutet dies, dass der Akku verriegelt ist;

2. Drücken Sie die Entriegelungstaste des

Akkus und ziehen Sie den Akku entgegen der Laderichtung, um den Akku zu entriegeln. Hinweis: Abgesehen vom Austausch des Akkus muss der Akku nicht häug entfernt werden. Installation von Handstaubsaugern Zuerst die Saugöffnung des Staubbechers des Handstaubsaugers in die Nut des Gehäusedeckels stecken, den Handstaubsauger auf das eingebaute Metallrohr drücken und nach einem „Klick“ ist der Handstaubsauger erfolgreich auf dem Körper Oben wird er jetzt als Vertikalstaubsauger verwendet (Abbildung 4). Um den Handstaubsauger zu entnehmen, halten Sie einfach den Handentriegelungsknopf gedrückt und heben ihn schräg nach oben. (Abbildung 5) Installieren Sie die Ladestation Aufhänger 1 und Aufhänger 2 entlang der in der Abbildung gezeigten Position in Richtung Ladestatio Verpackungsdetails Handstaubsa uger Bodenbürst eneinheit Metallrohr Batterie Reinigung süssigke

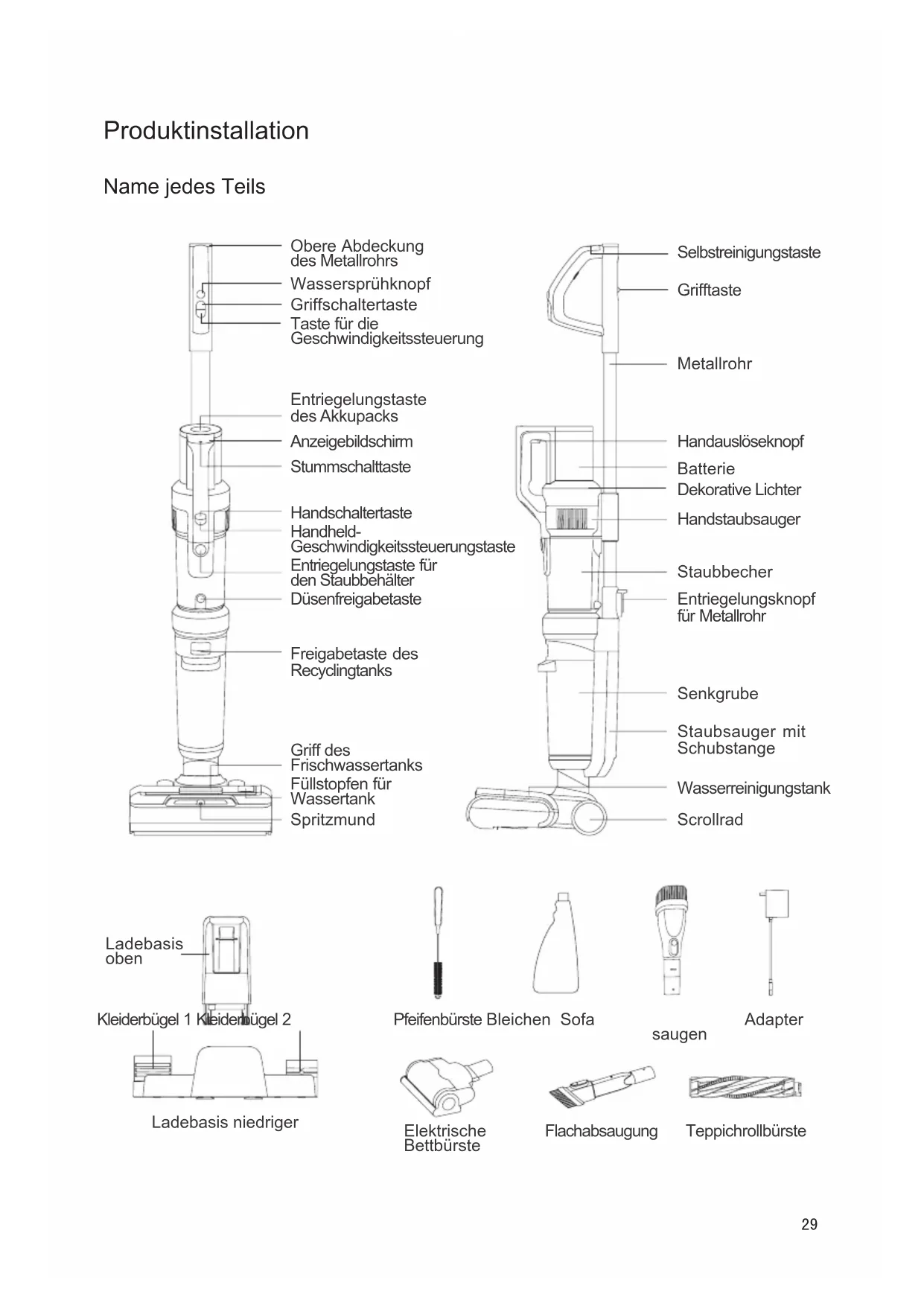

Elektrische Bettbürste 2-in-1-Sofa -Absaugung 2-in-1-Fla chabsaugu

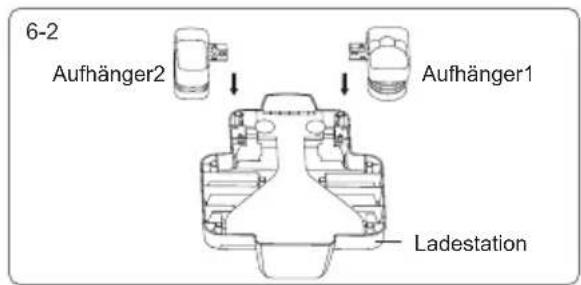

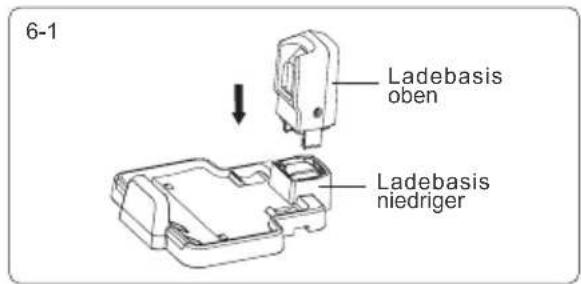

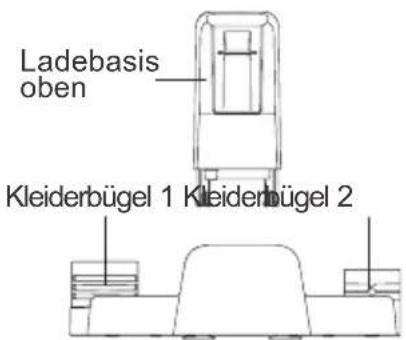

Ladebasis oben Ladebasis niedriger Aufhänger

Entriegelung-sknopf für Metallrohr Metallrohr -montage Batterie Entriegelungs-taste des Akkupacks Handauslö -seknopf Handstaub-sauger31 drücken und die Installation ist erfolgreich, nachdem ein "Klick" zu hören ist.(Abbildung 6) Nehmen Sie die Ladestation der gesamten Maschine und stellen Sie sie auf Halten Sie die Metallrohrbaugruppe mit der Hand, heben Sie die gesamte Maschine an, richten Sie den Ladeschlitz an der Rückseite der gesamten Maschine mit der Ladestation des Ladegeräts auf der Ladestation aus und stellen Sie die gesamte Maschine vorsichtig von oben nach unten in die Ladestation. Verwenden Sie es bei der Verwendung Halten Sie das Metallrohr in der Hand und ziehen Sie das gesamte Gerät direkt aus der Ladestation.(Abbildung 7) Montage und Demontage des Abwassertanks Halten Sie beim Entfernen des Schmutzwassertanks das Gehäuse mit einer Hand und den Griff des Schmutzwassertanks mit der anderen Hand fest, drücken Sie die Entriegelungstaste des Schmutzwassertanks und ziehen Sie ihn dann heraus. (Abbildung 8-1) Um den Schmutzwassertank zu installieren, setzen Sie zuerst den Boden des Schmutzwassertanks in die Karosserie ein, drücken Sie dann den Schmutzwassertank gegen die Karosserie und schieben Sie ihn hinein, bis Sie ein „Klick“-Geräusch hören und die Installation erfolgreich ist. (Abbildung 8-2) Ein- und Ausbau von Walzenbürstenfenster und Walzenbürstenkörper Um das Bildlauffenster zu entfernen, ziehen Sie bitte den mittleren Knopf und heben Sie ihn an, um das Bildlauffenster zu entfernen; Wenn Sie das Bildlauffenster installieren, müssen Sie die beiden Seiten des Bildlauffensters ausrichten und beide Seiten bürsten, das Bildlauffenster nach unten drücken und installieren, nachdem Sie einen "Klick"-Erfolg hören. (Abbildung 9) Entfernen/Installieren Sie den Rollenbürstenkörper: Ziehen Sie das linke Ende der Endbürstenabdeckung mit Ihrem Finger nach oben, um ihn zu entfernen. Drücken Sie beim Einbau mit der Hand auf die Endabdeckung der Rollenbürste und setzen Sie die linke Seite der Rollenbürste in das Zahnrad ein. Setzen Sie es dann in die Nut ein und installieren Sie die Rollenbürste. (Abbildung 10) Ein- und Ausbau des Frischwassertanks Beim Zerlegen des Frischwassertanks den Griff des Frischwassertanks anschnallen und nach oben ziehen, um den Frischwassertank zu entfernen; Setzen Sie den Frischwassertank wieder auf die Basis, machen Sie den Frischwassertank bündig

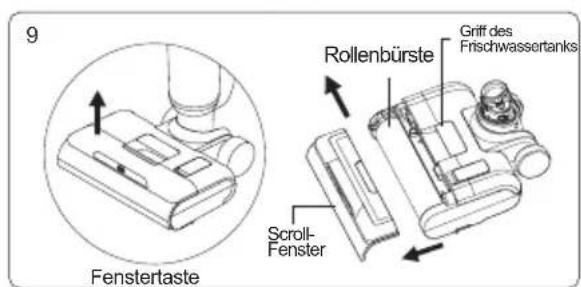

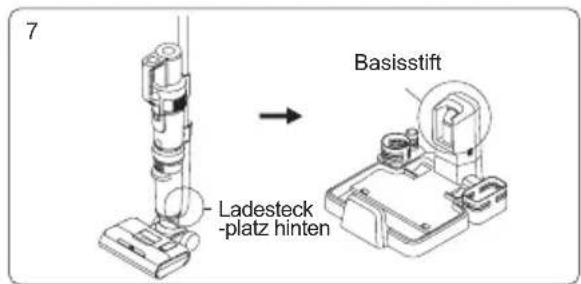

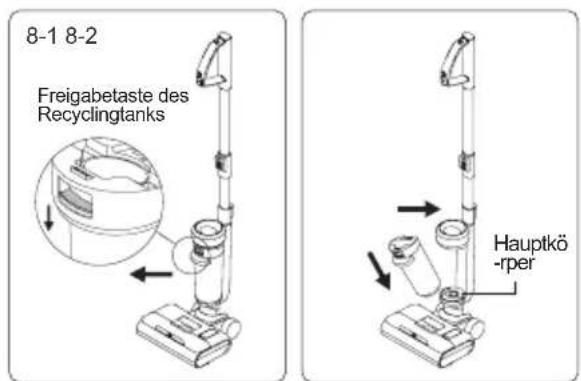

Ladesteck -platz hinten Basisstift Rollenbürste Scroll-Fenster Fenstertaste Griff des Frischwassertanks Rollbürsten- Endkappe Freigabetaste des Recyclingtanks Hauptkö -rper 6-2 Aufhänger2 Ladestation Aufhänger1 6-1 Ladebasis niedriger Ladebasis oben32 mit dem Rollfenster und installieren Sie den Frischwassertank. (Abbildung 11) Produktverwendung Hinweis: Wenn Sie es zum ersten Mal verwenden, laden Sie das Gerät bitte vollständig auf, bevor Sie es verwenden. Verwenden Sie einen Handstaubsauger Drücken Sie die Griffschaltertaste, der Bildschirm und die dekorativen Lichter sind eingeschaltet und der Standardautomatikmodus ist eingeschaltet (Abbildung 12). Drücken Sie die Mode-Taste einmal, um in den Bodenmodus zu wechseln, drücken Sie die Mode-Taste zweimal, um in den Turbo-Modus zu wechseln (Abbildung 13), drücken Sie die Mode-Taste ein drittes Mal, um in den Teppichmodus zu wechseln (Abbildung 14), drücken Sie die Mode-Taste erneut zum Umschalten in den Automatikmodus und Zyklusumschaltung (Abbildung 15); Drücken Sie die Griffschaltertaste erneut, die gesamte Maschine wird ausgeschaltet und der Bildschirm und die dekorativen Lichter erlöschen. Hinweis: 1.Wenn Sie den Teppich reinigen, reinigen Sie bitte zuerst die Bodenbürste (siehe "Reinigung und Wartung Reinigung der Bodenbürsteneinheit" für Details) und ersetzen Sie die Teppichwalzenbürste. 2.Bitte achten Sie bei der Bodenreinigung oder der Selbstreinigung darauf, dass die Klappe der Bürstenrolle oben ist.(Abbildung 16-1) 3.Bitte achten Sie bei der Teppichreinigung darauf, dass die Klappe der Bürstenrolle unten ist.(Abbildung 16-2) 4.Wenn die Akkuleistung weniger als 20 % beträgt, kann nicht in den Teppichmodus und Turbomodus umgeschaltet werden. Wassersprühfunktion Wenn der Vertikalstaubsauger in Betrieb ist, halten Sie die Wassersprühtaste gedrückt, die Düse sprüht fächerförmiges Wasser; Lassen Sie die Sprühtaste los, um das Sprühen zu beenden. (Abbildung 17) Verwendung eines Handstaubsaugers Nehmen Sie den Handstaubsauger heraus, drücken Sie die Handschaltertaste, das Display und die dekorativen Lichter leuchten, der Standard-ECO-Modus (Abbildung 18), drücken Sie die Handheld-Ge schwindigkeitssteuerungstaste, um in den MAX-Modus zu wechseln (Abbildung 19) und dann Drücken Sie die Handheld-Geschwindigkeitssteuerungstaste, um zurück in den ECO-Modus zu wechseln, Zykluswechsel; Drücken Sie die Handschaltertaste erneut, der Handstaubsauger schaltet sich aus und der Bildschirm und die dekorativen Lichter erlöschen. Der Handstaubsauger kann an den Sofasauger 2-in-1, den Flachsauger 2-in-1, den elektrischen Bettsauger oder die Metallrohreinheitangeschlossen werden, um verschiedene Umgebungen zu reinigen:

Wasserrein-igungstankGriff des Frischwas-sertanks 16-1 1716-2 Modus: Bodenreinigung Modus: Teppichreinigung33 20-1 Taste 2-in-1-Sofa- Absaugung Handstaub -sauger 1.Schließen Sie einen 2-in-1-Sofa-Staubsauger an, der zum Reinigen von Staub und Partikeln auf der Oberfläche von Möbeln geeignet ist. (Abbildung 20-1) 2.Schließen Sie die Metallrohrbaugruppe an, um Staub an hohen Stellen zu entfernen: Öffnen Sie die obere Abdeckung des Metallrohrs, drücken Sie den Griffknopf nach oben, um das Metallrohr zu verlängern, und stecken Sie dann die Saugöffnung des Handstaubsaugers ein, um die Staub in der Höhe. (Abbildung 20-2) 3.Der 2-in-1-Flachsauger kann angeschlossen werden, um schmale Bereiche zu reinigen. (Abbildung 20-3) 4.Schließen Sie das elektrische Saugbett an, um Staub, Haare, Milben usw. auf dem Bett oder Stoffsofa zu saugen. (Abbildung 20-4) Anmerkungen: 1.Wenn die Akkuleistung weniger als 20 % beträgt, kann nicht in den High-End-Modus geschaltet werden; 2.Bei Verwendung als Handstaubsauger kein Wasser aufsaugen, da sonst der Motor beschädigt wird. Laden der ganzen Maschine Schließen Sie den Adapter an die Stromquelle an, stellen Sie den Handstaubsauger in die Ladestation und starten Sie den Ladevorgang. (Abbildung 21) Anmerkungen: 1.Bitte laden Sie den Akku vor dem ersten Gebrauch vollständig auf und leeren Sie den Akku vor dem zweiten Laden, um die Lebensdauer des Akkus zu gewährleisten. 2.Wenn Sie das Produkt längere Zeit nicht verwenden, müssen Sie das Produkt etwa alle drei Monate auaden

3.Wenn Sie nicht aufladen, nehmen Sie bitte den Adapter aus der Steckdose, um die Gefahr einer versehentlichen Berührung zu vermeiden. Rollbürsten-Lufttrocknungsfunktion Halten Sie im Lademodus die Taste zur Geschwindigkeitssteuerung des Griffs 3 Sekunden lang gedrückt, um für 4 Stunden in den Lufttrocknungsmodus der Walzenbürste zu wechseln. Während des Lufttrocknungsprozesses leuchten die dekorativen Lichter und die Bürsten bewegen sich in Intervallen leicht, um die Lufttrocknungsposition anzupassen; Drücken Sie den Geschwindigkeitsregler am Griff erneut, um den Lufttrocknungsmodus der Bürste auszuschalten. Anmerkungen:Dieser Modus wurde entwickelt, um zu verhindern, dass feuchte Walzenbürsten Bakterien vermehren oder eigenartige Gerüche erzeugen. (Die Anzeige ist in Abbildung 22 dargestellt) Bodenwalzenbürste, Luftkanal-Selbstreinigungsfunktion Drücken Sie im Lademodus die Selbstreinigungstaste, um in den Reinigungsmodus zu gelangen. (Die Anzeige ist in Abbildung 23 dargestellt). Nachdem die Selbstreinigung abgeschlossen ist, wechselt die Maschine in den Lufttrocknungsmodus der Walzenbürste und die Maschine kehrt in den Lademodus zurück; Während des Selbstreinigungsvorgangs können Sie durch Drücken der Umschalttaste den Selbstreinigungsmodus beenden und vorab in den Lademodus zurückkehren. Anmerkungen: 1.Der Selbstreinigungsmodus dient nur zur Reinigung des Bodenbürstenkanals und der Bodenwalzenbürste. Reinigen Sie die Teppichrollenbürste nicht selbst; 20-2 Metallro -hrmontage Pleuelsta -nge aus Metallrohr Elektrisches Saugbett 20-420-3 2-in-1-Flachab -saugung

2. Bevor Sie den Reinigungsmodus öffnen, gießen Sie

bitte das Abwasser in den Schmutzwassertank, prüfen Sie, ob die Maschine fest auf der Ladestation steht, der Adapter in die Steckdose eingesteckt ist, der Adapter mit der Ladestation verbunden ist, und der Frischwassertank hat mindestens 1/2 Nach Beendigung der Selbstreinigung reinigen Sie bitte den Schmutzwassertank erneut.

3. Wenn die Akkuleistung kleiner oder gleich 10 % ist,

kann der Selbstreinigungsmodus nicht aktiviert werden, und er kann nach einer gewissen Zeit des Aufladens normal eingeschaltet werden. Erinnerung an niedrigen Wassertank Wenn der Schubstangenstaubsauger in Betrieb ist, verwenden Sie die Wassersprühfunktion. Wenn die Stimme/das Display “No clean water, fill in water” anzeigt (abwechselnd in Abbildung 24 und Abbildung 25 angezeigt), schalten Sie bitte die Maschine aus und füllen Sie Wasser in den Frischwassertank, bevor Sie fortfahren. verwenden. Wenn sich im Selbstreinigungsmodus kein Wasser im Frischwassertank befindet, stoppt die Walzenbürste die Selbstreinigung. Wenn Sie die Selbstreinigung fortsetzen müssen, füllen Sie bitte Wasser in den Frischwassertank, leeren Sie den Schmutzwassertank und starten Sie dann den Selbstreinigungsmodus erneut. Anmerkungen:Beim Einspritzen von sauberem Wasser können Sie die passende Reinigungsflüssigkeit hinzufügen, das Verhältnis beträgt ca. 1 Deckel der Flasche Reinigungsüssigkeit in den mit sauberem Wasser gefüllten Wassertank und die Wassertemperatur überschreitet nicht 40°C. So füllen Sie den Frischwassertank mit Wasser: Öffnen Sie nach dem Entfernen des Frischwassertanks den Einfüllstopfen des Wassertanks, drehen Sie ihn zur Seite, um den Wassereinlass freizulegen, gießen Sie sauberes Wasser und Reinigungsüssigkeit ein und stecken Sie den Wasserstopfen wieder ein in den Wassertank. Nach der Montage den Wassertank reinigen und wieder in die Bodenbürste einsetzen. (Abbildung 26) Abwassertank ist voll Erinnerung Wenn der Vertikalstaubsauger erkennt, dass der Abwassertank voll ist, stoppt die gesamte Maschine und gibt eine Sprachansage aus. Bitte reinigen Sie zu diesem Zeitpunkt den vollen Schmutzwassertank und setzen Sie ihn vor dem Gebrauch wieder ein. (Abbildung 27 und Abbildung 28 werden abwechselnd angezeigt) Wenn der Selbstreinigungsmodus verwendet wird, erkennt es, dass der Schmutzwassertank voll ist, das Produkt stoppt und eine Sprachaufforderung wird ausgegeben. Reinigen Sie zu diesem Zeitpunkt den vollen Schmutzwassertank und setzen Sie ihn wieder ein. Reinigungsmethode Abwassertank: Entfernen Sie die obere Abdeckung und den Filterrahmen des Abwassertanks, gießen Sie das Abwasser in den Abwassertank, spülen Sie den Abwassertank und montieren Sie ihn und setzen Sie ihn wieder auf die Bodenbürsteneinheit. (Siehe "Reinigung und Wartung Abwassertankreinigung" für Details)

Wasserreinig -ungstank Wasser -stecker

Wischen Sie festgefahrene Erinnerung Wenn sich der Schubstangenstaubsauger im Arbeits-/Reinigungsmodus befindet und die Trommel klemmt, stoppt die gesamte Maschine und es wird eine Sprachansage ausgegeben. (Abbildung 29 und Abbildung 30 werden abwechselnd angezeigt) Nehmen Sie zu diesem Zeitpunkt die Bürstenrolle heraus, reinigen Sie die Fremdkörper oder verhedderten Haare auf der Bürstenrolle und arbeiten Sie dann nach dem Wiedereinsetzen weiter. Reinigungsmethode der Rollbürste: Nach dem Entfernen des Autofensters die Rollbürste herausziehen, mit der Klinge an der kleinen Bürste die Haare an der Wickelbürste abschneiden und entfernen, die an der Rollbürste und der Bodenbürste anhaftenden Fremdkörper entfernen , und installieren Sie es und rollen Sie es zurück Bürsten und Fenster. (Abbildung 31) (Siehe "Reinigung und Wartung Reinigung der Bodenbürsteneinheit" für Details) Erinnerung an Kanalverstopfung Im Arbeits-/Selbstreinigungsmodus des Handstaubsaugers stoppt er automatisch, wenn der Luftkanal verstopft ist, und gibt eine Spracherinnerung aus. Bevor Sie mit der Arbeit fortfahren, überprüfen und reinigen Sie bitte die möglicherweise blockierten Teile, wie im Display angezeigt. Wenn der Handstaubsauger in Betrieb ist, wird der Luftkanal blockiert und der Handstaubsauger stoppt automatisch. Zu diesem Zeitpunkt müssen Sie den Staubbecher und die Hiparks reinigen. (Der Displayinhalt ist wie folgt: Der Vertikalsauger ist in der Reihenfolge wie in Abbildung 32-1, 32- 2, 32-3, 32-4, 32-5 gezeigt blockiert, und der Handstaubsauger ist blockiert in Reihenfolge wie in Abbildung 32-1 und 32-2 gezeigt. ) Luftkanalreinigungsmethode:

Entfernen Sie den Schmutzwassertank, nehmen Sie die obere Abdeckung und das Filtersieb des Schmutzwassertanks heraus, reinigen Sie die Teile des Schmutzwassertanks und bauen Sie den Schmutzwassertank zusammen;

Verwenden Sie eine Rohrbürste, um Kalk, Fremdkörper, Haare usw. in der Rohrleitung auszubaggern und zu schrubben, und installieren Sie dann den Schmutzwassertank zurück Bodenbürstenbaugruppe;

Entfernen Sie den Staubbecher, entleeren Sie den Staub im Staubbecher, nehmen Sie die Seepfote heraus, nehmen Sie dann den Zyklonabscheider heraus, zerlegen Sie ihn, reinigen Sie die Teile, montieren Sie den Staubbecher und installieren Sie den Handstaubsauger überlegen. (Siehe "Kapitel 3 Reinigung und Wartung" für Details) 32-1 32-2 32-4 32-5 32-3

Coperchio superiore del serbatoio dell'acqua sporca Sprachfunktion Standardmäßig ist die Stimme auf dem neuen Gerät aktiviert. Drücken Sie die Stummschalttaste, um die Sprachfunktion auszuschalten; Drücken Sie die Stummschalttaste erneut, um die Sprachfunktion wieder einzuschalten. (Abbildung 33) Anmerkungen:Bei Verwendung als Handstaubsauger gibt es keine Sprachübertragungsfunktion. Erinnerung an die Batterieleistung Wenn der Bodenstaubsauger in Betrieb ist und die Stimme "Akku schwach, bitte rechtzeitig aufladen" aussendet, bedeutet dies, dass der Akku zu diesem Zeitpunkt schwach ist und es wird empfohlen, ihn nach dem Aufladen zu verwenden. (Abbildung 34) Wenn der Bodenstaubsauger funktioniert, wenn die Stimme "Der Akku ist schwach, er wird heruntergefahren, bitte aufladen" sendet, zu diesem Zeitpunkt der Akku fast leer ist, wird er automatisch heruntergefahren, er muss vorher aufgeladen werden verwenden. Wenn der Staubsauger in Gebrauch ist, zeigt das Symbol in der oberen rechten Ecke des Displays die verbleibende Leistung an: Volles Gitter entspricht 75%~100% Leistung; 3/4 Raster entspricht 50%~75% Leistung; 1/2 Raster entspricht 25%~50% Leistung; 1/4 Raster entspricht 1 % bis 25 % der Batterie; leer entspricht einer leeren Batterie und muss vor der Verwendung aufgeladen werden. Reinigung und Wartung Reinigung des Abwassertanks Nehmen Sie nach dem Schließen des Staubsaugers den Schmutzwassertank heraus, heben Sie die obere Abdeckung des Schmutzwassertanks an, um ihn herauszunehmen, nehmen Sie den Schwammlterrahmen heraus, öffnen Sie den Klappdeckel des Schwammlterrahmens und nehmen Sie den Filterschwamm heraus; Schmutzwasser und Schmutz im Schmutzwassertank ausgießen und Schmutzwassertank und Abwasser mit sauberem Wasser reinigen Kastendeckel, Schwammkorb, Filterschwamm. Wenn sich Fremdkörper im Abwassertankrohr befinden, reinigen Sie es mit einer Rohrbürste; Wischen Sie nach der Reinigung die oben genannten Teile trocken und bauen Sie die Fäkalientankkomponenten wieder so ein, wie sie sind.(Abbildung 35) Anmerkungen: 1.Nach Abschluss der Arbeiten des Vertikalstaubsaugers wird empfohlen, den Abwassertank sofort zu reinigen; 2.Beim Wiedereinsetzen des Filters kann der schwarze Weichkleber unter dem Filter nicht gefaltet werden. Reinigung der Bodenbürsteneinheit Führen Sie nach dem Entfernen des Bürstenrollenfensters, der Bürstenrolle, des Frischwassertanks und der Schmutzwasserbox die Rohrbürste aus dem runden Loch unterhalb der Einbauposition der Schmutzwasserbox ein, um Fremdkörper, Zunder und verstopfte Haare in der Rohrleitung auszubaggern; Verwenden Sie eine kleine Bürstenklinge, um die Bürstenrolle abzuschneiden. Verzauste Haare; Wischen Sie den verschmutzten Teil und den entfernten Teil der Maschine mit einem Lappen ab und setzen Sie ihn dann getrennt wieder auf die Maschine (die Walzenbürste kann zum Trocknen auf den Zubehörständer gelegt werden).(Abbildung 36) Anmerkungen:Reinigen Sie den Boden nicht allein, nachdem Sie die Bürstenrolle entfernt haben. Spazzola per tubi Conservazione della spazzola per tubiConservazione di rullo della spazzola Base di ricaricaMemoria HEPA/adattatoreFiltro in schiumaSerbatoio dell'acqua sporca Gomma morbida nera Filtro a reteTelaio del ltro in schiuma

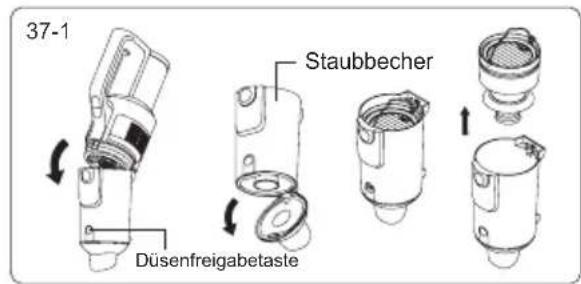

Pulsante muto37 37-1 Staubbecher 37-2 Filtro HEPA Rete metallica Düsenfreigabetaste Reinigung der Staubbehälterbaugruppe Drücken Sie die Entriegelungstaste des Staubbehälters, um den Staubbehälter vom Handstaubsauger zu entfernen; Drücken Sie die Entriegelungstaste der Düse, um die Düse zu öffnen und den Staubbehälter zu leeren; Ziehen Sie die Zyklonkomponente nach oben; nimm die Seepfote heraus; Halten Sie das Metallgitter fest, drehen Sie es, um das Metallgitter zu entriegeln, und entfernen Sie es dann nach unten.(Abbildung 37-1) Nachdem jedes Teil gereinigt, abgewischt und getrocknet wurde, werden die Staubbehälterkomponenten der Reihe nach zusammengebaut und dann auf dem Handstaubsauger installiert.(Abbildung 37-

Tägliche Wartung und Lagerung Nach jedem Gebrauch wird empfohlen, Abwassertank, Filtersieb, Bürstenwalzenkörper, Fensterabdeckung und andere Komponenten für den nächsten Gebrauch zu reinigen; abhängig von der tatsächlichen Verwendung, wenn die folgenden Bedingungen auftreten: (

Filterschwamm ist ernsthaft beschädigt;

Die Walzenborsten fallen stark ab und die Vibrationen während des Gebrauchs sind heftig und es werden ungewöhnliche Geräusche erzeugt). Es wird empfohlen, Verbrauchsmaterialien zu kaufen und zu ersetzen, um die Leistung der Maschine nicht zu beeinträchtigen. Wenn Sie das Gerät längere Zeit nicht benutzen, stellen Sie es bitte an einem kühlen und trockenen Ort auf und stellen Sie es nicht direktem Sonnenlicht oder einer feuchten Umgebung aus. Wenn Sie die Maschine zur Lagerung verpacken müssen, reinigen Sie die Maschine und trocknen Sie alle Teile, um Schäden an der Maschine zu vermeiden. Wichtige Sicherheitsanweisungen Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch und alle Anweisungen und Warnungen auf dem Produkt. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Feuer oder Verletzungen führen. Wenn Sie Elektrogeräte verwenden, sollten Sie immer die grundlegenden Vorsichtsmaßnahmen beachten, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern. Warnung

1. Dieses Produkt ist nur für den Hausgebrauch bestimmt.

2. Überprüfen Sie vor dem Anschließen des Produkts an das Netzteil, ob die lokale Spannung

mit der auf dem Netzteil angegebenen Spannung übereinstimmt.

3. Überprüfen Sie das Produkt vor dem Gebrauch. Wenn das Produkt oder der Adapter

beschädigt ist, verwenden Sie es nicht mehr.

4. Bitte verwenden Sie es ausschließlich gemäß der in diesem Handbuch beschriebenen Methode.

5. Dieses Produkt kann nicht von Kindern, Menschen mit körperlichen, sensorischen oder

geistigen Behinderungen oder Menschen ohne einschlägige Erfahrung und Kenntnisse verwendet werden. Es sei denn, es gibt eine Aufsicht oder Anleitung eines Vormunds, um sicherzustellen, dass er dieses Produkt sicher verwenden kann.38

6. Verwenden Sie dieses Produkt nicht als Spielzeug. Bitte halten Sie dieses Produkt von

Kindern fern, achten Sie auf Kinder, stellen Sie sicher, dass sie nicht mit diesem Produkt als Spielzeug spielen.

7. Berühren Sie den Stecker nicht mit nassen Händen.

8. Achten Sie beim Reinigen der Treppe besonders darauf, dass Sie nicht herunterfallen.

9. Wenn die Kabel, Stecker, Batterien oder leitenden Teile beschädigt sind, verwenden oder

zerlegen oder ersetzen Sie keine Teile selbst. Ihre eigene Demontage und der Austausch von Teilen können einen elektrischen Schlag oder einen Brand verursachen. Jimmy ist dafür nicht verantwortlich. Einmal beschädigt, muss es von Jimmy, dem Vertreter von Jimmy oder einer von Jimmy benannten Person mit entsprechenden Qualikationen repariert oder ersetzt werden, um Gefahren zu vermeiden.

10. Bitte verwenden Sie das von Jimmy angegebene Ladegerät, um das Produkt aufzuladen.

11. Bitte stellen Sie sicher, dass Sie den von Jimmy angegebenen Akku verwenden: Andere

Akkutypen können platzen und Verletzungen oder Produktschäden verursachen.

12. Wenn das Produkt nicht gemäß den Anweisungen betrieben wird, stark getroffen wird, aus

großer Höhe fällt, beschädigt ist oder ins Wasser fällt, verwenden Sie das Produkt bitte nicht und wenden Sie sich an Jimmy oder Jimmys Vertreter.

13. Verwenden Sie nur Ersatzteile und von Jimmy angegebene Teile.

14. Ziehen oder belasten Sie das Kabel nicht. Halten Sie die Kabel von erhitzten Oberächen

fern. Lassen Sie das Kabel nicht dort, wo die Tür geschlossen ist, über scharfe Kanten oder Ecken gezogen werden. Das Kabel sollte vom aktiven Bereich ferngehalten werden. Verwenden Sie dieses Produkt nicht gegen das Kabel.

15. Bitte ziehen Sie den Stecker heraus, wenn Sie ihn nicht benutzen oder vor der Wartung.

16. Ziehen Sie das Kabel nicht, tragen Sie das Produkt nicht zusammen mit dem Kabel und

verwenden Sie das Kabel nicht als Griff.

17. Dieses Produkt ist ein wiederauadbares Elektrogerät. Bitte lassen Sie die Maschine nicht

ohne Aufsicht alleine laufen.

18. Wenn Sie die Maschine reinigen, reparieren oder längere Zeit nicht benutzen, muss der

Akku aus dem Batteriekasten gezogen werden.

19. Vermeiden Sie die Nähe zu Heizgeräten oder die langfristige Sonneneinstrahlung, um zu

verhindern, dass sich die Schale aufgrund hoher Temperaturen verformt.

20. Stellen Sie keine Hindernisse am Lufteinlass und -auslass der Maschine auf, um eine

Überhitzung der Maschine zu vermeiden.

21. Der Körper und die Bodenbürste werden mit Energie versorgt und können nicht durch

Eintauchen in Wasser gereinigt werden.

22. Reinigen oder entfernen Sie die Walzenbürstenabdeckung oder den Walzenbürstenkörper

nicht, wenn die Maschine eingeschaltet ist oder läuft, um Verletzungen zu vermeiden.

23. Bitte benutzen Sie das Gerät nicht, um brennende Holzkohle, Zigarettenkippen und andere

wärmeerzeugende Gegenstände zu absorbieren.

24. Bitte benutzen Sie die Maschine nicht, um scharfe Gegenstände wie Glasscherben zu

25. Verwenden Sie die Maschine nicht, um ultrafeine Substanzen wie Kalk, Zement,

Kohlenstoffpulver, Gipspulver, Mehl usw.;

26. Bitte benutzen Sie die Maschine nicht, um ätzende Flüssigkeiten wie Säure-Base-

Reinigungsüssigkeit, Waschpulver usw.;39

27. Bitte benutzen Sie die Maschine nicht, um Benzin, Alkohol, Parfüm, Farbe und andere

brennbare und explosive Materialien aufzunehmen.

28. Zerlegen und montieren Sie die geschlossene Maschine nicht selbst und versuchen Sie

nicht, die Leistung der gesamten Maschine zu verändern. Sie müssen Hilfe vom Hersteller, seiner Wartungsabteilung oder Fachleuten in ähnlichen Abteilungen erhalten, da dies sonst zu Gefahren führen kann.

29. Wenn Sie dieses Produkt längere Zeit nicht verwenden, sollten Sie die Stromversorgung

ausschalten und die Ladestation ausstecken.

30. Die technischen Parameter, die in den Produktanweisungen angegeben sind, werden von

Jimmy Labs oder einem bestimmten Testunternehmen eines Drittanbieters bezogen, und das endgültige Interpretationsrecht liegt bei unserem Unternehmen. Informationen zur Produktverwendung

1. Dieses Produkt eignet sich für harte Böden in Innenräumen, einschließlich Wachsböden,

Gummiböden, Fliesenböden, nahtlose Holzböden und Massivholzböden. Wenn Sie dieses Produkt auf einem unebenen Boden verwenden, werden möglicherweise nicht die besten Ergebnisse erzielt.

2. Wenn der Rückgewinnungstank und der Reinwassertank nicht gemäß den korrekten

Anweisungen installiert sind, öffnen Sie sie bitte und verwenden Sie sie.

3. Schütteln Sie nicht auf und ab und schlagen Sie nicht heftig auf die Maschine, um zu

verhindern, dass Abwasser in den Motor fließt. Heben oder tragen Sie die Maschine beim Starten nicht auf und ab und kippen Sie die Maschine nicht zur Seite oder legen Sie sie ach auf den Boden, um zu verhindern, dass Abwasser in den Motor ießt.

4. Lassen Sie die Maschine nicht lange laufen, wenn der Lufteinlass durch den Schwimmer

blockiert ist, um Beschädigungen zu vermeiden.

5. Reinigen Sie nach dem Gebrauch der Maschine die verschmutzten Teile des Abwassertanks,

der Saugdüse und des Luftkanals rechtzeitig und lagern Sie sie an einem belüfteten und trockenen Ort. Feuchte Orte beeinträchtigen die Isolierung und Lebensdauer von Elektrogeräten. Über Reinigungsüssigkeit

1. Wenn eine große Menge Reinigungsüssigkeit in den Motor gelangt, besteht Gefahr.

2. Befolgen Sie die Anweisungen (das Verhältnis von Lösung zu Wasser beträgt 1:50), um die

Lösung herzustellen. Es wird empfohlen, die Reinigungsüssigkeit unseres Unternehmens zu verwenden und keine Reinigungsüssigkeiten zu verwenden, die Säuren, Alkalilösungen oder umweltschädliche Substanzen enthalten.

3. Verhindern Sie, dass Kinder mit der Reinigungsflüssigkeit in Kontakt kommen. Wenn die

Reinigungsüssigkeit versehentlich in die Augen gelangt, spülen Sie sie rechtzeitig gründlich mit sauberem Wasser aus. Bei versehentlichem Verschlucken sofort einen Arzt aufsuchen.

4. Wenn es um Abwasser und Reinigungsflüssigkeit geht, sollte es gemäß den örtlichen

Umweltschutzanforderungen behandelt werden. Über weggeworfene Batterien

1. Die im Produkt montierte Batterie enthält umweltschädliche Materialien. Vor dem Entsorgen

muss der Akku aus dem Gerät entfernt werden.

2. Wenn Sie den Akku entfernen, schaltet sich das Produkt aus und der Ladestecker wird nicht abgezogen.

3. Bitte entsorgen Sie den weggeworfenen Akku sicher und ordnungsgemäß. Werfen Sie ihn

nicht in Feuer, Wasser oder Erde.

4. Wenn die Altbatterie ausläuft und die Haut oder Kleidung kontaminiert, entsorgen Sie sie bitte

mit sauberem Wasser und suchen Sie rechtzeitig einen Arzt auf.40 Problem Möglicher Grund Lösung Kann während des Gebrauchs nicht starten oder stoppen Niedrige Batterieleistung Laden Sie die Maschine auf Die Umschalttaste oder andere Tasten werden nicht gleichzeitig gedrückt Drücken Sie die Umschalttaste erneut separat Starkes Verhaken des Bürstenkörpers Bürstenkörper reinigen Schmutzwassertank ist voll Reinigen Sie die Senkgrube Der Akku ist nicht eingesetzt Setzen Sie den Akku wieder ein Luftkanal blockiert Luftkanal und Filter reinigen Die Saugleistung wird kleiner Luftkanal blockiert Luftkanal und Filter reinigen Die fehlende Hypa HEPA installieren Das Geräusch der gesamten Maschine ist anormal Luftkanal blockiert Luftkanal und Filter reinigen Fehlende HEPA HEPA installieren Kein Wasser aus dem Sprinkler Es befindet sich kein Wasser im Frischwassertank Füllen Sie Wasser in den Frischwassertank Sprühknopf nicht gedrückt halten Drücken Sie den Wassersprühschalter Der Frischwassertank ist nicht montiert Setzen Sie den Frischwassertank wieder ein Spritzwasser am Luftauslass HEPA und Staubbecher können nach der Reinigung ohne Trocknung verwendet werden Trocknen Sie den HEPA- und Staubbehälter vor dem Gebrauch Im Schmutzwassertank befindet sich kein Metallfilter Metallfilter im Abwassertank Weiche Plastikfalten unter dem Filter Filter wieder einbauen, der Weichkleber darf nicht gefaltet werden Fehlerbehebung Bevor Sie die Wartungsabteilung beauftragen, überprüfen Sie bitte die folgenden Punkte. Anmerkungen: Wenn die obige Anleitung zur Fehlerbehebung keine Lösung bietet oder das Display die Fehlercodes F1 bis F8 anzeigt, wenden Sie sich bitte an den Kundendienst oder lokale Vertreter.41 Produktspezikationen Technische parameter Schaltplan Produktname Akku-Staubsauger & Waschmaschine Modell HW10 Pro Nennleistung 350W Nennspannung 25.2V Batteriekapazität 3800mAh Ladezeit 4-5h Adaptereingang 100-240V

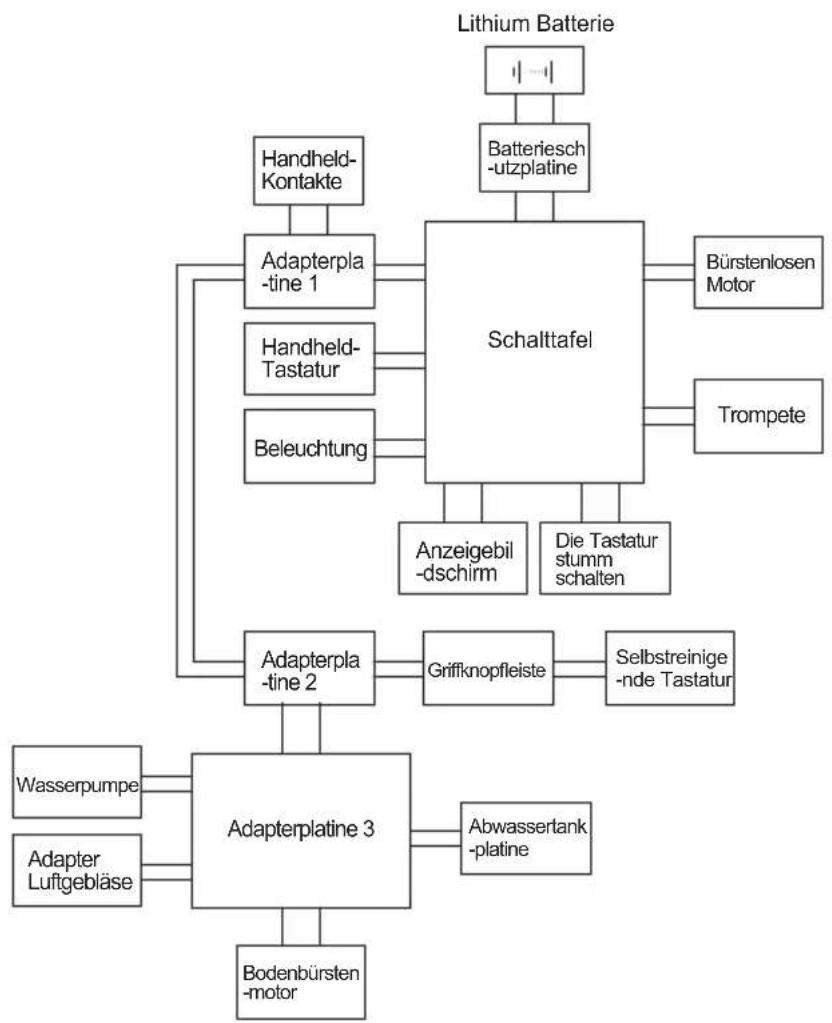

50/60Hz Lithium Batterie Batteriesch -utzplatine Handheld- Kontakte Adapterpla -tine 1 Handheld- Tastatur Beleuchtung Schalttafel Bürstenlosen Motor Trompete Anzeigebil -dschirm Die Tastatur stumm schalten Griffknopeiste Selbstreinige -nde Tastatur Abwassertank -platine Adapterplatine 3 Bodenbürsten -motor Adapter Luftgebläse Wasserpumpe Adapterpla -tine 242 Herstellerinformationen Hersteller Kingclean Electric Co., Ltd Adresse No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China Entsorgung Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden. Bitte entsorgen Sie diese Maschine nicht im Hausmüll! Nur für EU-Länder: Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden. Akkupakete/Akkus: Entnahme von integrierten Akkus für Entsorgung darf nur von qualiziertem Personal durchgeführt werden. Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören. Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden. Änderungen vorbehalten. Garantie Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum. Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare.43 Установка устройства Наименование деталей Отверстие для
