| Caractéristiques | Détails |
|---|---|
| Type d'aspirateur | Aspirateur sans fil |
| Puissance d'aspiration | 150 AW |
| Capacité du réservoir | 0,6 L |
| Autonomie | Jusqu'à 70 minutes |
| Temps de charge | 4-5 heures |
| Filtration | Filtre HEPA |
| Poids | 1,5 kg |
| Accessoires inclus | Brosse motorisée, brosse pour meubles, suceur plat |
| Utilisation | Convient pour tous types de sols, y compris tapis et moquettes |
| Maintenance | Filtre lavable, réservoir facile à vider |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - H10 Pro JIMMY
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice H10 Pro - JIMMY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H10 Pro de la marque JIMMY.
MODE D'EMPLOI H10 Pro JIMMY
1.Assemblage du couvercle avant 3.Manchon supérieur du tube métallique 5.Tube métallique inférieur 7.Vis*8 2.Tube métallique supérieur 4.Porte-accessoires 6.Ensemble de base

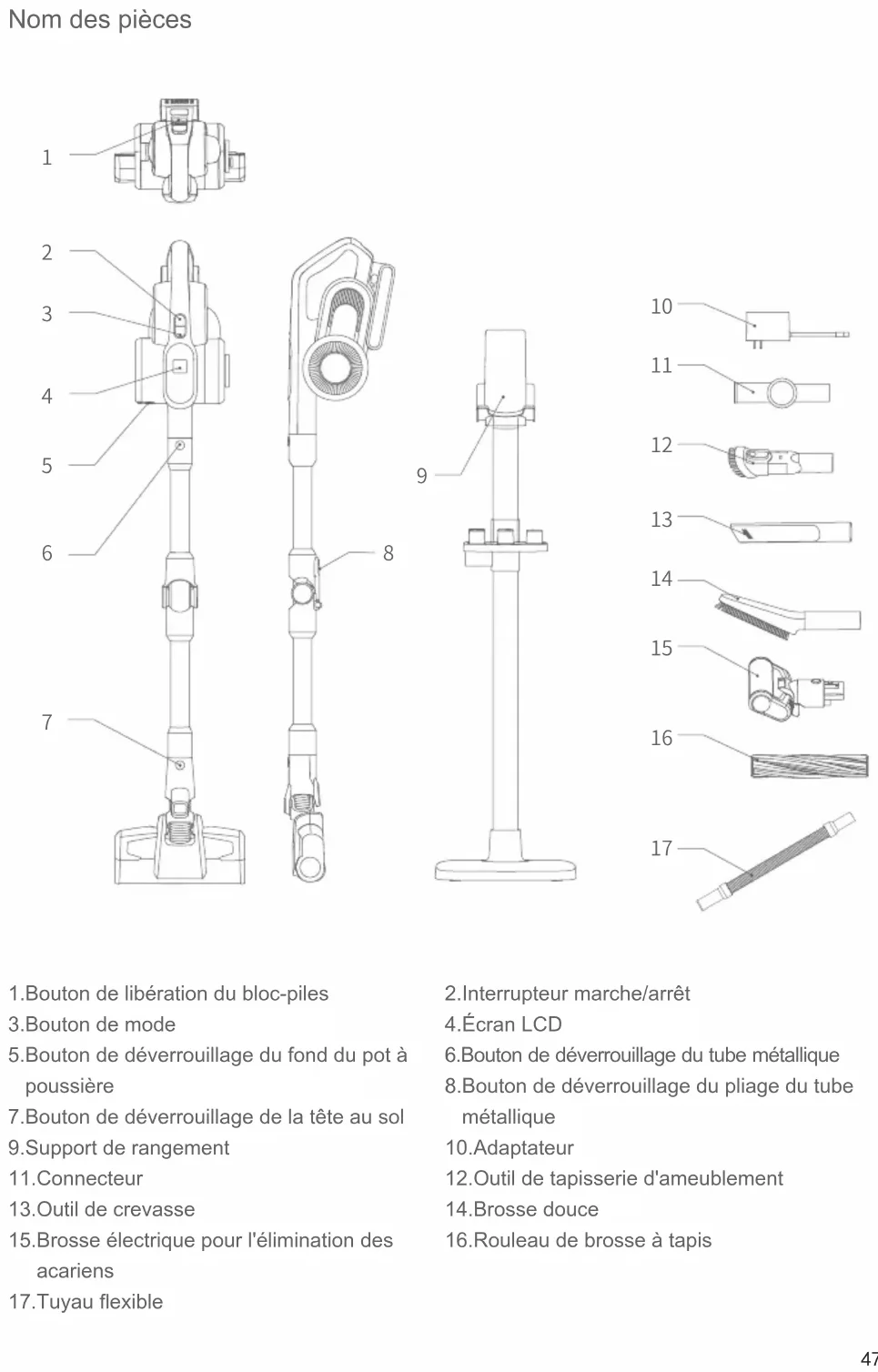

Nom des pièces du support de stockage Montage du support de stockage des accessoires 1.Posez la base sur le sol, insérez le tube métallique inférieur dans la base et xez 2 vis. 2.Insérez le support d'accessoires dans la partie supérieure du tube métallique inférieur, placez le tube métallique supérieur et l'assemblage du manchon du tube métallique supérieur dans le support d'accessoires, xez 4 vis comme sur la photo. 3.Placez l'assemblage du couvercle avant dans le tube métallique supérieur et xez 2 vis comme indiqué sur la photo.49 Nom de la pièce Aspirateur à main Tête de plancher électrique Tube métallique exible bloc-piles Outil de crevasse Quantité 1 1 1 1 1 Nom de la pièce Brosse douce Connecteur Outil de tapisserie d'ameublement Tuyau étiré Rouleau de brosse à tapis Quantité 1 1 1 1 1 Nom de la pièce Brosse électrique pour l'élimination des acariens Adaptateur Assemblage du couvercle avant Tube métallique supérieur Porte-accessoires Quantité 1 1 1 1 1 Nom de la pièce Tube métallique inférieur Montage de la base Vis Manuel d'utilisation Quantité 1 1 8 1 Liste de colisage Montage de la machine Montage et démontage de la tête de plancher électrique avec tube métallique exible Tenez la tête de sol avec la main gauche, utilisez la main droite pour insérer le tube métallique verticalement dans la tête de sol, alignez-le avec l'aiguille conductrice, appuyez sur le tube jusqu'à ce que vous entendiez un "clic". Attention : Gardez la poignée et la tête du plancher dans la même direction, et l'aiguille conductrice doit être alignée avec la douille. Lors de l'emballage, du stockage ou du nettoyage, si la tête de plancher électrique doit être retirée, appuyez sur le bouton de libération de la brosse et tirez le tube métallique dans la direction indiquée sur la photo pour retirer la tête de plancher. Assembler le bloc-piles avec l'aspirateur portatif Tenez le bloc-piles, alignez-le avec la fente de guidage sur le corps de l'aspirateur portatif, faites-le glisser dans le sens de la èche sur l'image. Après l'installation, tirez sur le bloc-piles pour vous assurer qu'il ne se détache pas. Attention : lorsque l'aspirateur est inutilisé pendant une longue période, veuillez retirer la batterie, emballer la machine et la ranger dans un endroit frais et sec, en évitant la lumière directe du soleil ou un environnement humide.
Assemblage de la tête de plancher et du tube métallique avec l'aspirateur à main Tout d'abord, assemblez la tête de plancher et le tube métallique conformément à la méthode d'assemblage de la tête de plancher électrique avec le tube métallique. Ensuite, comme indiqué par la èche, alignez l'aiguille conductrice du tube métallique avec le coupleur de l'embout d'aspiration de l'aspirateur portatif, poussez le tube métallique vers le haut jusqu'à ce que vous entendiez un "clic". Montage des accessoires Pour faciliter l'utilisation, ce produit est spécialement équipé de quelques accessoires pour la partie manuelle de l'aspirateur. Lorsque vous utilisez l'aspirateur à main seul, vous pouvez connecter directement les accessoires en fonction de vos besoins ou connecter les accessoires par le biais du tuyau extensible.
H10 Pro Brosse électrique pour l'élimination des acariens Outil de tapisserie d'ameublement Outil de crevasse Brosse à épousseter Tuyau étiré Connecteur Rouleau de brosse à tapis Modèle Nom51 Accessoires Liste des connexions
Utilisation de l'aspirateur Chargement Attention: 1.Lorsque vous utilisez le produit pour la première fois, la batterie n'est pas pleine. Il est nécessaire de charger l'aspirateur avant de l'utiliser. 2.Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé par un professionnel du fabricant, un agent de réparation ou un service similaire. Le produit peut être chargé de deux manières : Chargez la batterie séparément : Branchez une extrémité du chargeur sur le connecteur du pack de batteries et l'autre extrémité du chargeur sur la prise de courant pour charger directement la batterie. De cette façon, lorsque la batterie est en cours de chargement, le voyant sur le côté du bloc de batteries est rouge et devient vert lorsque le chargement est terminé.52 Bouton marche/arrêt Bouton de mode Écran LCD
2.Chargez la batterie sur la machine : branchez une extrémité du chargeur sur le connecteur du bloc batterie et l'autre extrémité du chargeur sur la prise de courant pour charger la batterie lorsque le bloc batterie est monté dans l'aspirateur. L'écran LCD de l'appareil afche le pourcentage de charge de la batterie. Lorsque la charge est terminée, l'écran afche 100 %, comme le montrent les photos. Attention :
1. Lorsque la puissance de la batterie est inférieure à
≤20%, la machine aura un rappel vocal. Si la machine travaille en mode Max dans cet état, elle passera automatiquement en mode Eco. Lorsque la batterie s'épuise, la machine s'éteint après l'écran LCD et les rappels vocaux. 2.Si l'aspirateur est laissé au repos pendant une longue période, rechargez la batterie tous les trois mois pour éviter une défaillance de la batterie. Utilisation de l'aspirateur à main et du contenu de l'écran LCD Retirez l'aspirateur du support de rangement, appuyez sur le bouton marche/arrêt pour démarrer ou arrêter l'aspirateur. Le bouton Mode permet de régler le mode de fonctionnement. Lorsque l'appareil est allumé, il fonctionne en mode Auto, appuyez sur le bouton mode pour passer au mode Turbo- Max - Eco-Auto. Pendant le changement de mode, le mode s'afche sur l'écran LCD et un rappel vocal est émis. Le milieu de l'écran LCD afche le temps de fonctionnement restant du produit dans le mode actuel. Lorsque le mode est modié, le temps de fonctionnement restant change également en conséquence. Lorsque le produit fonctionne en mode Max et que la puissance de la batterie tombe en dessous de 20 %, pour prolonger la durée de fonctionnement du produit, celui-ci passe automatiquement du mode Max au mode Eco. Une fois la batterie chargée à plus de 20 %, le produit peut fonctionner en mode Max. Lorsque le produit fonctionne en mode Auto, il ajuste la puissance de travail en fonction de la teneur en poussière et du type de sol qu'il détecte, an d'obtenir une plus grande efcacité de nettoyage. En mode Auto, l'écran LCD afche Auto quelle que soit la puissance de travail.
Brosse combinée Brosse pour tapis Bouton de pliage
Le produit est équipé d'un capteur de teneur en poussière. Sur le fond de l'écran LCD, il y a 4 cercles lumineux ronds pour afcher la teneur en poussière de 4 types de particules de diamètre 10μm-60μm/60μm-180μm/180-500μm/>500μm respectivement. Les cercles correspondant aux différentes tailles de particules de poussière sont de quatre couleurs différentes : rouge, jaune, bleu et vert. La couleur des cercles se remplit en fonction de la diminution de la teneur en poussière, de la plus élevée à la plus faible. La propreté de la surface de nettoyage peut être afchée visuellement sur l'écran LCD. La couleur se remplit de cercles lorsque la teneur en poussière augmente. Utilisation du tube métallique exible Le tube métallique exible a deux modes : vertical et de exion. Le mode vertical est équivalent au tube métallique normal. Le mode de pliage peut être utilisé pour nettoyer sous le canapé, la table ou le lit, etc. Lorsque le mode exion est nécessaire, appuyez sur le bouton de déclenchement et le tube métallique peut atteindre un angle de exion de 0-90°. Utilisation de la tête de plancher électrique La tête de plancher électrique convient à tous les types de sols, tels que les sols durs, les carrelages et les moquettes, etc. Le produit est livré avec une brosse à tapis supplémentaire qui peut être remplacée par la tête de plancher électrique pour nettoyer les tapis en profondeur. Attention : Pendant le fonctionnement de la tête de sol électrique, s'il y a un grand volume de matières étrangères inhalées ou trop de fibres enroulées, ou même un enfant dans le jeu de la machine a mis par erreur sa main dans la buse, ce qui entraîne l'arrêt anormal de la brosse, la tête de sol électrique s'arrêtera de fonctionner, an de protéger la sécurité des personnes et le moteur de la brosse. Red Yellow Blue Green54 Utilisation des accessoires Outil de crevasse: il convient au nettoyage des fentes, des coins de portes et de fenêtres et autres espaces étroits. Outil de tapisserie d'ameublement: il convient au nettoyage des placards, des rebords de fenêtres, des canapés et des tables. Brosse douce: il convient au nettoyage des meubles faciles à rayer comme les bibliothèques, les objets d'artisanat, etc. Tuyau étiré: il convient pour être connecté à d'autres outils an de nettoyer les zones difciles à atteindre. Tête de matelas électrique : il convient au canapé et au matelas. Le rouleau de brosse bat puis nettoie les acariens et les allergènes du canapé ou du lit profond. Connecteur: il peut être connecté à d'autres outils et se plier à différents angles pour nettoyer la poussière sur le dessus des armoires hautes ou la poussière sur le toit. Nettoyage et remplacement des pièces Attention : 1.Le filtre HEPA est disponible à la vente auprès des distributeurs locaux d'aspirateurs. 2.Il est recommandé de nettoyer le bac à poussière après chaque utilisation. Lorsque le bac à poussière est plein ou que le filtre HEPA est bouché, il faut le nettoyer et le remplacer si nécessaire. Le rouleau de la brosse électrique peut s'emmêler avec les cheveux après une longue utilisation. Il doit être nettoyé à temps pour que l'aspirateur fonctionne plus efficacement. Nettoyer le bac à poussière et les filtres 1.Appuyez sur le couvercle inférieur du godet à poussière pour ouvrir le couvercle inférieur du godet à poussière. Fig
2.Jetez la poussière dans la poubelle.Fig
3.Tenez le couvercle du godet à poussière et tournez-le dans le sens inverse des aiguilles d'une montre, retirez l'ensemble cyclone du godet à poussière pour le nettoyer.Fig
4.Tourner le cyclone dans le sens inverse des aiguilles d'une montre, démonter le cyclone pour le nettoyer.Fig
5.Tenez le couvercle HEPA et tournez-le dans le sens inverse des aiguilles d'une montre, retirez l'ensemble HEPA du couvercle supérieur, puis tournez le couvercle HEPA pour retirer le HPEA du couvercle an de le nettoyer.Fig
6.Si le HEPA doit être lavé, tenez le HEPA et tournez-le dans le sens des aiguilles d'une montre, puis retirez-le du couvercle du HEPA pour le laver. Le HEPA doit être complètement sec avant d'être réutilisé.Fig
7. Après le nettoyage, remontez les pièces dans
l'ordre inverse du démontage. Nettoyage du rouleau de brosse 1.Déplacez le bouton de libération de la brosse dans le sens de la èche pour retirer le couvercle de la brosse. 2.Retirer une extrémité de la brosse et la sortir de la buse pour la nettoyer. 3.Après avoir nettoyé ou remplacé la brosse, remontez-la dans l'ordre inverse du démontage. Rangement des aspirateurs Démontage du bloc-piles Appuyez sur le bouton de déverrouillage du bloc-piles, tirez le bloc-piles vers l'arrière et placez-le dans un sac en plastique, puis rangez-le dans un endroit sec. Stockage du produit Lorsque l'aspirateur est longtemps à l'arrêt, retirez le bloc-piles, emballez la machine et rangez-le dans un endroit frais et sec, ne le mettez pas en plein soleil ou dans un environnement humide. Bouton de déclenchement du rouleau-brosse Bouton de déverrouillage du bloc-piles
Notes de Sécurité Cet aspirateur est conçu pour un usage domestique. Ne l'utilisez pas à des ns commerciales ou autres. Veuillez lire attentivement ce manuel d'instructions avant de l'utiliser et le conserver correctement pour une utilisation ultérieure. Ne placez pas l'aspirateur à proximité d'un feu ou d'une autre installation à haute température. N'utilisez pas ou ne stockez pas la machine dans des conditions extrêmement mauvaises, par exemple, une température extrême. Il est recommandé de l'utiliser à l'intérieur, à une température comprise entre 5 °C et 40 °C. Stockez la machine dans un endroit sec et évitez la lumière directe du soleil. Chargez complètement la batterie avant la première utilisation ou après un long stockage. Avant d'utiliser l'aspirateur, assurez-vous que le rouleau de brosses est assemblé, sinon cela peut entraîner un blocage du ventilateur du moteur, et donc une panne du moteur. Veuillez ne pas utiliser l'aspirateur pour aspirer du détergent, de l'huile, des scories de verre, des aiguilles, des cendres de cigarettes, de la poussière humide, de l'eau, des allumettes, etc. N'utilisez pas l'aspirateur pour ramasser de petites particules telles que du ciment, de la poudre de plâtre, de la poudre de mur, ou de gros objets tels que des boules de papier, sinon cela entraînera des dysfonctionnements tels qu'un blocage et une panne de moteur. Évitez de bloquer l'entrée d'air ou la brosse, cela pourrait entraîner une panne du moteur. Ne mettez pas votre main ou votre pied dans l'entrée de la tête du plancher pour éviter de vous blesser. Ne versez pas ou n'éclaboussez pas d'eau ou d'autres liquides dans la machine an d'éviter tout court-circuit et de brûler la machine. Si la brosse ne fonctionne pas, vériez si elle n'est pas empêtrée dans des cheveux ou d'autres bres longues et nettoyez-la à temps. En cas de stockage prolongé de la machine, assurez-vous que la batterie est entièrement chargée avant le stockage et chargez la machine au moins tous les trois mois. Débranchez le chargeur pour nettoyer ou réparer la machine. Tenez le chargeur lorsque vous le branchez ou le débranchez, et ne tirez pas sur le cordon de charge. Utilisez un chiffon sec pour nettoyer la machine. Les liquides tels que l'essence, l'alcool ou le diluant pour laque peuvent provoquer des ssures ou une décoloration et ne doivent pas être57 Résolution des problèmes Veuillez vérier les points suivants avant d'envoyer l'appareil à l'agent de réparation désigné. utilisés. Si la machine ne fonctionne pas après avoir été complètement chargée, elle doit être vériée et réparée dans notre bureau désigné, veuillez ne pas démonter la machine par vous-même. La machine mise au rebut contient des piles. Elles doivent être recyclées en toute sécurité. Ne les jetez pas au hasard. Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé ou réparé par le fabricant
repair ou un professionnel. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et s'ils comprennent les risques encourus. L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni. Trouble Causes possibles Solutions Le moteur ne fonctionne pas La batterie n'est pas alimentée Chargez l'aspirateur Le tube métallique, la tête de plancher, le bloc-piles et l'aspirateur ne sont pas assemblés correctement Vériez que les accessoires sont correctement assemblés à l'aspirateur Gouttes d'aspiration Tasse à poussière pleine Nettoyez le godet à poussière Filtre bloqué Nettoyez ou remplacez le ltre Passage d'air de la tête de plancher bloqué Nettoyez le passage d'air de la tête de plancher Temps de travail court après la charge La machine n'est pas complètement chargée Suivez le manuel d'instructions pour charger complètement le bloc-piles Batterie vieillissante Des batteries neuves peuvent être achetées auprès d'un distributeur local Les cercles du contenu de la poussière sur l'écran LCD sont toujours rouges. Capteur couvert de poussière Nettoyez la poussière sur le capteur de poussière qui se trouve dans l'entrée d'aspiration de l'aspirateur à main58 Rappel d'alerte Lorsque le passage de l'air est bouché ou que le bac à poussière est plein, l'écran LCD vous rappelle de nettoyer le bac à poussière et le ltre, comme indiqué sur les photos ci-dessous. Dans cet état, si l'appareil fonctionne en mode Max, il passera automatiquement en mode Eco jusqu'à ce que l'obstruction soit éliminée. 2.Si le rouleau de brosse à tapis doit être nettoyée, l'écran LCD affiche des rappels de nettoyage de la brosse et de la plaque d'air, ainsi que des rappels vocaux. Si vous continuez à utiliser l'appareil, la protection contre le blocage de la brosse sera activée et l'appareil s'arrêtera de fonctionner. Le produit recommence à fonctionner après le nettoyage du blocage. 3.Si les cercles de contenu de poussière sur l'écran LCD sont toujours rouges, le capteur de poussière peut être couvert de poussière, veuillez nettoyer la poussière sur le capteur de poussière qui est situé dans l'entrée d'aspiration de l'aspirateur de poche. 4.Lorsqu'il y a un défaut dans les composants électriques, qui nécessite un service après-vente professionnel pour l'instruction ou la réparation, l'écran LCD afche un avertissement de défaut avec un code d'erreur de F1 à F8. Veuillez contacter le service après-vente de l'agent local et fournir le code d'erreur.
2pcs Capteur de poussière59 Les défauts de F1 à F8 sont les suivants : Attention : Si d'autres pannes se produisent, qui nécessitent des outils professionnels, afin d'éviter tout danger, la machine doit être réparée ou remplacée par le fabricant, d'autres bureaux de maintenance ou des professionnels de bureaux similaires. Spécications techniques Code Defect Solutions
La bande de nickel du bloc-piles est cassée Remplacez ou réparer le bloc-piles F2 Défaut du chargeur Remplacez le chargeur F3 Court-circuit du moteur à vide Remplacez le moteur d'aspiration F4 Défaut des éléments du bloc-piles Remplacez ou réparez le bloc-piles F5 Protection contre les Remplacez le moteur
Protection contre les surintensités du moteur à vide 2nd Remplacez le moteur d'aspiration
Défaut du PCB ou l du PCB desserré Remplacez le PCB ou le l du PCB
Défaut du circuit imprimé du bloc- piles Remplacez ou réparez le bloc-piles N° du modèle H10 Pro Tension nominale 28.8V Puissance nominale 650W Tension d'entrée de l'adaptateur 100-240V ~ 50-60 Hz 0.8A Tension de sortie de l'adaptateur 34.2V 0.6A Tête de sol électrique N° de modèle T-EB110VA Puissance nominale de la tête de plancher électrique 50W Capacité du pack batterie 3000mAh Capacité de la batterie 4-5h60 Mise au rebut La machine, les accessoires et l'emballage doivent être triés pour un recyclage respectueux de l'environnement.Ne pas jeter la machine dans les ordures ménagères ! Fabricant Kingclean Electric Co., Ltd Adresse No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009, China Informations sur le fabricant Schéma du circuit Assemblage du PCBPCB de pile au lithiumAssemblage de l'écran d'afchagePCB de transmetteur infrarougeAssemblage du PCB de l'écranMoteur à vide Moteur de la tête du plancherPCB de réception infrarougebatterie au lithiumHaut-parleurChargeur
M61 Uniquement pour les pays de la CE : Conformément à la directive européenne 2012/19/UE, les machines qui ne sont plus utilisables, et conformément à la directive européenne 2006/66/CE, le bloc de piles/batteries défectueux ou usagé, doivent être collectés séparément et éliminés de manière écologique. Bloc de piles/batteries: Les batteries intégrées ne peuvent être retirées pour être éliminées que par du personnel qualié. L'ouverture de la coque du boîtier peut endommager ou détruire la machine. Ne pas jeter les blocs de batteries/piles dans les ordures ménagères, le feu ou l'eau. Le bloc de piles/batteries doit, si possible, être déchargé, collecté, recyclé ou éliminé d'une manière respectueuse de l'environnement. Sous réserve de modications sans préavis. s. Informations sur la garantie Ce produit est couvert par une garantie de deux ans à compter de la date d'achat. Elle ne couvre pas l'usure normale, l'utilisation commerciale, les modications apportées à l'équipement après l'achat, les activités de nettoyage, la mauvaise utilisation, les dommages causés par l'acheteur ou par des tiers, les dommages imputables à l'environnement extérieur.62 Denominazione parti aspirapolvere 1.Pulsante rilascio batteria 3.Pulsante MODE 5.Pulsante rilascio contenitore polvere 7.Pulsante rilascio spazzola 9.Supporto di stoccaggio 11.Connettore 13.Bocchetta fessure 2in1 15.Spazzola motorizzata materasso 17.Tubo essibile elastico 2.Pulsante On/Off 4.Schermo LCD 6.Pulsante rilascio tubo 8.Pulsante rilascio snodo 10.Alimentatore 12.Bocchetta imbottiti 2in1 14.Spazzola morbida 16.Spazzola per tappeti
