Notice Facile PW11 Pro Max - Aspirateur JIMMY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PW11 Pro Max JIMMY au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type d'aspirateur | Aspirateur sans fil |
| Puissance d'aspiration | 150 AW |
| Capacité du réservoir | 0,6 L |
| Autonomie | Jusqu'à 60 minutes |
| Temps de charge | 4-5 heures |
| Poids | 2,5 kg |
| Accessoires inclus | Brosse motorisée, brosse à poussière, suceur plat |
| Filtration | Filtre HEPA |
| Utilisation | Convient pour les sols durs et les tapis |
| Maintenance | Filtre lavable, réservoir facile à vider |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
| Informations supplémentaires | Éclairage LED sur la brosse |
FOIRE AUX QUESTIONS - PW11 Pro Max JIMMY
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice PW11 Pro Max - JIMMY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PW11 Pro Max de la marque JIMMY.
MODE D'EMPLOI PW11 Pro Max JIMMY
1. Avant d'utiliser ce produit, veuillez lire ce manuel ainsi que toutes les instructions et avertissements
sur le produit. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie ou des blessures.
2. Lorsque vous utilisez des appareils électriques, vous devez toujours suivre les précautions de base
pour réduire les risques d'incendie, d'électrocution et de blessures. Avertissement
1. Ce produit est destiné à un usage domestique uniquement.
2. Avant de connecter le produit à l'alimentation électrique, assurez-vous de vérifier si la tension locale
correspond à la tension indiquée sur l'adaptateur secteur.
3. Assurez-vous de vérier le produit avant utilisation. Si le produit ou l'adaptateur est endommagé, arrêtez de
4. Veuillez l'utiliser strictement conformément à la méthode décrite dans ce manuel.
5. Ce produit ne peut pas être utilisé par des enfants, des personnes ayant une déficience physique,
sensorielle ou intellectuelle, ou des personnes sans expérience et connaissances pertinentes.
6. N'utilisez pas ce produit comme un jouet. Veuillez garder ce produit hors de portée des enfants, veuillez
prendre soin des enfants, assurez-vous qu'ils ne joueront pas avec ce produit en tant que jouet.
7. Ne touchez pas la che avec les mains mouillées.
8. Lorsque vous nettoyez les escaliers, soyez très prudent pour éviter de tomber.
9. Si les câbles, ches, batteries ou pièces conductrices sont endommagés, veuillez ne pas utiliser, démonter
ou remplacer des pièces par vous-même. Votre propre démontage et remplacement des pièces peut provoquer un choc électrique ou un incendie. Jimmy n'est pas responsable de cela. Une fois endommagé, il doit être réparé ou remplacé par Jimmy, l’agent de Jimmy ou une personne possédant les qualications appropriées désignée par Jimmy pour éviter tout danger.
10. Veuillez utiliser le chargeur spécié par Jimmy pour charger le produit.
11. Veuillez vous assurer d'utiliser la batterie spéciée par Jimmy: d'autres types de batteries peuvent se
rompre, provoquant des blessures corporelles ou des dommages au produit.
12. Si le produit n'est pas utilisé conformément aux instructions, est gravement touché, tombe d'une hauteur,
est endommagé ou tombe dans l'eau, veuillez ne pas utiliser le produit et veuillez contacter Jimmy ou l'agent Jimmy.
13. N'utilisez que des pièces de rechange et des pièces spéciées par Jimmy.
14. Ne tirez pas et ne forcez pas le câble. Éloignez les câbles des surfaces chauffées. Ne laissez pas le câble
à l'endroit où la porte est fermée tirée sur des bords ou des coins tranchants. Le câble doit être éloigné de la zone active. N'utilisez pas ce produit contre le câble.
15. Veuillez retirer la che lorsqu'elle n'est pas utilisée ou avant la maintenance.
16. Ne faites pas glisser le câble, ne transportez pas le produit avec le câble et n'utilisez pas le câble comme
17. Ce produit est un appareil électrique rechargeable, veuillez ne pas laisser la machine fonctionner seule
18. Lors du nettoyage, de la réparation ou de la non utilisation de la machine pendant une longue période, le
bloc-batterie doit être retiré du boîtier de batterie.
19. Évitez à proximité d'un équipement de chauffage ou d'une exposition à long terme au soleil pour éviter
que la coque ne se déforme en raison de la température élevée.
20. Ne placez pas d'obstacles à l'entrée et à la sortie d'air de la machine pour éviter la surchauffe de la
21. Le corps et la brosse à plancher sont sous tension et ne peuvent pas être nettoyés par immersion dans
22. Ne nettoyez pas et ne retirez pas le couvercle de la brosse à rouleau ou le corps de la brosse à rouleau
lorsque la machine est allumée ou en marche, an d'éviter des blessures.
23. Veuillez ne pas utiliser la machine pour absorber le charbon de bois brûlant, les mégots de cigarettes et
autres objets générateurs de chaleur.
24. N'utilisez pas ce produit pour ramasser des objets pointus tels que du verre brisé.
25. N'utilisez pas la machine pour absorber des substances ultra-fines telles que la chaux, le ciment, la43
poudre de carbone, la poudre de gypse, la farine, etc.
26. Veuillez ne pas utiliser la machine pour absorber des liquides corrosifs, tels que du liquide de nettoyage
acide-base, de la lessive en poudre, etc.
27. Veuillez ne pas utiliser la machine pour absorber de l'essence, de l'alcool, du parfum, de la peinture et
d'autres matières inammables et explosives.
28. Ne démontez et n'assemblez pas la machine fermée vous-même et n'essayez pas de modifier les
performances de l'ensemble de la machine. Vous devez vous faire aider par le fabricant, son service de maintenance ou des professionnels de services similaires, sinon cela entraînera un danger.
29. Si vous n'utilisez pas ce produit pendant une longue période, vous devez mettre l'appareil hors tension et
débrancher la base de chargement.
30. Les paramètres techniques reétés dans les instructions du produit sont obtenus par Jimmy Labs ou une
société de test tierce désignée, et le droit d'interprétation nale appartient à notre société. À propos de l'utilisation du produit
1. Ce produit convient aux sols durs dans les environnements intérieurs, y compris les sols cirés, les sols en
caoutchouc, les sols carrelés, les sols en bois sans soudure et les sols en bois massif. Si vous utilisez ce produit sur un sol inégal, les meilleurs résultats peuvent ne pas être obtenus.
2. Si le réservoir de récupération et le réservoir d'eau propre ne sont pas installés conformément aux
instructions correctes, veuillez les ouvrir et les utiliser.
3. Ne secouez pas de haut en bas ou ne heurtez pas violemment la machine pour empêcher les eaux usées
de s'écouler dans le moteur. Lorsque la machine est démarrée, ne soulevez pas et ne portez pas la machine de haut en bas, et ne l'inclinez pas d'un côté ou ne la posez pas à plat sur le sol pour empêcher les eaux usées de s'écouler dans le moteur.
4. Ne faites pas fonctionner la machine pendant une longue période lorsque l'entrée d'air est bloquée par le
otteur, an d'éviter tout dommage.
5. Après avoir utilisé la machine, veuillez nettoyer les parties sales du réservoir d'eaux usées, de la buse
d'aspiration et du conduit d'air à temps, et stockez-les dans un endroit aéré et sec. Les endroits humides affecteront l'isolation et la durée de vie des appareils électriques. À propos du liquide de nettoyage
1. Si une grande quantité de liquide de nettoyage pénètre dans le moteur, cela entraînera un danger.
2. Suivez les instructions (le rapport solution / eau est de 1:50) pour préparer la solution. Il est recommandé
d'utiliser le liquide de nettoyage de notre entreprise et de ne pas utiliser de liquides de nettoyage contenant des acides, des solutions alcalines ou des substances nocives pour l'environnement.
3. Empêchez les enfants d'entrer en contact avec le liquide de nettoyage. Si le liquide de nettoyage entre
accidentellement dans les yeux, rincez-les soigneusement à l'eau claire à temps. En cas d'ingestion accidentelle, consultez immédiatement un médecin.
4. Lorsqu'il s'agit d'eaux usées et de liquide de nettoyage, il doit être traité conformément aux exigences
locales en matière de protection de l'environnement. À propos des piles jetées
1. La batterie assemblée dans le produit contient des matériaux nocifs pour l'environnement. Avant de le jeter,
la batterie doit être retirée de la machine.
2. Lorsque vous retirez la batterie, le produit s'éteint et la che du chargeur ne sera pas débranchée.
3. Veuillez éliminer en toute sécurité et correctement le bloc-batterie mis au rebut, ne le jetez pas dans le feu,
4. Si la pile usagée fuit et contamine la peau ou les vêtements, veuillez la jeter avec de l'eau propre et
consulter un médecin à temps.44 Assemblage de produits Nom de la pièce Bouton marche/arrêt Bouton de mode Bouton de pulvérisation d'eau manuelle Bouton de déverrouillage de la batterie Bouton d'ouverture du réservoir d'eau sale Bouton d'ouverture du tube en métal Brosse à tapis Bouton de dé- clenchement de l’aspirateur portatif Poignée du réservoir d'eau propre Bouche de pulvérisation Bouchon de remplissage du réservoir d'eau propre Bouton de déverrouillage de la tête de lecture Bouton d'ouverture de la brosse à tapis Batterie Bouton d'autonettoyage/auto- vaporisation d'eau Bouton vocal Écran LED Tube métallique Tube métallique Corps principal Assemblage du pot à poussière Aspirateur à main Réservoir d'eau sale Réservoir d'eau propre Assemblage de la tête de plancher Signe Signication Faites attention aux surfaces à haute température, car elles peuvent devenir chaudes pendant l'utilisation. Attention aux brûlures. Ne pas utiliser pendant le bain ou la douche. Tête motorisée du dispositif d'aspiration de l'eau Ne pas couvrir Niveau d'étanchéité Le produit peut présenter les signes suivants, qui ont les signications suivantes:45 Base de chargement inférieure Outil de coincement Brosse de nettoyage Solution de nettoyage Cordon d’alimen- tation Outil de rem- bourrage Porte-acces- soires Tête de matelas électrique Base de chargement supérieure Tube porte- accessoires Liste d'emballage Aspirateur à main Assemblage du corps principal Tête de plancher Batterie Partie supérieure de la base de chargement Base de charge- ment inférieure
Outil de rembour- rage Crevasse outil Tête de matelas électrique Brosse de net- toyage Solution de nettoyage Cordon d'alimen- tation
Brosse à tapis Tube métallique Tube porte-ac- cessoires Porte-acces- soires Manuel d'instruc- tion
Assemblage et désassemblage des produits Remarque : coupez l'alimentation électrique avant de démonter ou d'assembler le produit. Montage et démontage du corps principal Lors de l’installation du corps principal, insérez l’ex- trémité du corps principal dans le connecteur de la tête de plancher verticalement jusqu’à ce qu’un “clic” se fasse entendre. Veillez à ce que le corps principal soit bien serré et non desserré. Pour retirer le corps principal, il suft d’appuyer sur le bouton de déverrouillage de la tête de plancher et de soulever le corps principal vers le haut
(Fig. 1). Assemblage et démontage de la batterie 1.Tenir la batterie et la faire glisser vers le bas le long de la fente d’entrée, appuyer jusqu’à ce qu’un “clic” se fasse entendre. 2.Appuyer sur le bouton de libération de la batterie, tirer la batterie vers le haut pour l’extraire. (Fig. 2) Remarque : il n’est pas nécessaire de retirer la batterie, sauf si elle doit être remplacée. Bouton de déverrouillage de la tête de lecture
Bouton de déverrouillage de la batterie46
Bouton d'ouverture du réservoir d'eau Drity
Base de chargement supérieure Base de chargement inférieure Réservoir d'eau propre Assemblage et démontage des aspira- teurs portatifs Insérez verticalement l’extrémité de l’aspirateur portatif installée avec le bloc-batterie dans le connecteur du corps principal jusqu’à ce que vous entendiez un “clic”. Assurez-vous que l’aspirateur portatif est bien serré et qu’il n’est pas desserré. Dans ce cas, le produit est utilisé comme un aspirateur et un laveur sans l. Pour retirer l’aspirateur à main séparé- ment, il suft d’appuyer sur le bouton de déverrouillage de l’aspirateur à main et de le soulever verticalement. (Fig.
Montage et démontage du réservoir d'eau sale Pour assembler le réservoir d'eau sale, placez le fond du réservoir d'eau sale sur la fente du plateau du corps principal, puis poussez le réservoir d'eau sale vers le corps principal jusqu'à ce qu'un "clic" se fasse entendre. Pour retirer le réservoir d'eau sale, tenez le corps principal d'une main et la poignée du réservoir d'eau sale de l'autre, appuyez sur le bouton de déverrouillage du réservoir d'eau sale avec le pouce et tirez le réservoir d'eau sale vers l'extérieur. (Fig 4) Assemblage de la base de chargement Pousser la base de chargement supérieure, le boîtier de la solution de nettoyage, le boîtier du rouleau de la brosse vers la base de chargement inférieure, comme indiqué sur l'image. Une fois qu'un "clic" se fait entendre et que les clips sont placés dans les trous correspondants, l'assemblage est terminé. (Fig 5) Chargement et placement des machines Placez la tête de lecture en position verticale, soulevez l'appareil, alignez la fente de chargement à l'arrière de l'appareil avec la prise de chargement sur la base de chargement, et placez doucement l'appareil dans la base de chargement ; pour retirer l'appareil, tenez la poignée de l'aspirateur portatif et tirez directement l'appareil hors de la base de chargement. (Fig. 6) Assemblage et démontage du réservoir d'eau propre Pour retirer le réservoir d'eau propre, tenez la poignée du réservoir d'eau propre et tirez-la vers le haut pour retirer le réservoir d'eau propre. Pour installer le réservoir d'eau propre, placez-le sur la tête de plancher et appuyez jusqu'à ce que vous entendiez un "clic". (Fig 7) Montage et démontage du rouleau à brosses Pour retirer le rouleau de brosse, retirez d'abord le réservoir d'eau propre, puis appuyez sur la tête de plancher d'une main, tournez le capuchon d'extrémité du rouleau de brosse vers le haut d'une autre main, et retirez le rouleau de brosse vers l'extérieur ; lors de l'installation du rouleau de brosse, alignez d'abord une extrémité du rouleau de brosse avec la cannelure, tournez-la vers l'intérieur jusqu'au fond, puis tournez le capuchon d'extrémité du rouleau de brosse dans une autre extrémité du rouleau de brosse pour verrouiller le Bouton de déclenche- ment de l’aspirateur à main
Utilisation du produit Remarque: avant de l'utiliser, veuillez vérier si la machine est alimentée en électricité. Si elle ne l'est pas, veuillez la charger complètement avant de l'utiliser. Écran LED et instructions rouleau de brosse

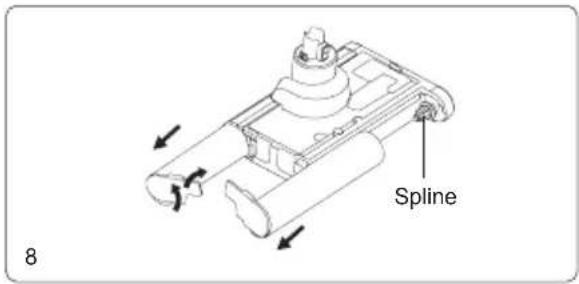

(Fig 8) Montage et démontage du tube métallique et de la brosse à tapis En assemblant l'aspirateur portatif, la brosse métallique et la brosse à tapis, le produit peut être utilisé comme un aspirateur à manche sans fil. Lors de l'assemblage du tube métallique, alignez le connecteur du tube métallique avec la bouche de l'aspirateur à main et poussez vers l'aspirateur jusqu'à ce que vous entendiez un "clic". Pour retirer le tube métallique, appuyez sur le bouton de déverrouillage et tirez sur le tube métallique. Le montage et le démontage de la brosse à tapis sont identiques. (Fig
Assemblage du porte-accessoires et des accessoires Lors de l'assemblage du porte-accessoires, insérez le connecteur du tube du porte-accessoires dans le connecteur vertical du porte-accessoires et poussez vers le bas jusqu'à ce que vous entendiez un "clic". Placez les accessoires sur le porte-accessoires dans la position correcte indiquée sur l'image. (Fig 10) Indicateur lumineux Mode d'afchage Indicateur d'auto- nettoyage Puissance de la batterie Icône d'alimentation de la batterie Indicateur de réservoir d'eau sale plein Indicateur de réservoir d'eau propre vide Indicateur de blocage du circuit d'air Indicateur de séchage du rouleau de brosse Indicateur de pulvérisation d'eau automatique
Utilisation d'un aspirateur à manche et d'un lave-linge En position verticale, appuyez sur le bouton marche/ arrêt et le produit commence à fonctionner. Le mode par défaut est le mode Auto. Appuyez sur le bouton de mode pour basculer entre le mode sol, le mode tapis et le mode Auto, accompagné d'un rappel vocal. Appuyez à nouveau sur le bouton marche/arrêt, la voix vous rappelle que la machine s'éteint, le moteur principal tourne pendant 2 secondes et la machine s'arrête. (Fig. 11) En mode automatique, la puissance de l'appareil change automatiquement en fonction de la quantité d'eau sale ou de poussière détectée. La couleur des voyants lumineux change en conséquence. Plus la quantité d'eau sale ou de poussière détectée est importante, plus les voyants sont rouges. Plus la quantité d'eau sale ou de poussière détectée est faible, plus les voyants sont bleus. Remarque:
1. Lors du nettoyage de la moquette, nettoyez d'abord la
tête de lecture (voir " Nettoyage et entretien, nettoyage de la tête de lecture " pour plus de détails) et pour un nettoyage en profondeur de la moquette, il est recommandé de remplacer la brosse à moquette. (La brosse à tapis peut être sélectionnée en fonction de vos besoins et vendue par les distributeurs JIMMY).
2. Lorsque le niveau de la batterie est inférieur à 20 %, il n'est pas possible de passer en mode Tapis.
Lorsque l'aspirateur vertical fonctionne, appuyez sur le bouton de pulvérisation d'eau, la fonction de pulvérisation d'eau automatique est activée par défaut. L'écran LED affiche l'indicateur de pulvérisation automatique et de l'eau propre est pulvérisée automatiquement sur le rouleau-brosse. Pour désactiver la fonction d'arrosage automatique, appuyez sur le bouton d'autonettoyage pendant plus de 3 secondes lorsque l'appareil est en marche. Pour réactiver la fonction d'arrosage automatique, appuyez sur le bouton d'autonettoyage pendant plus de 3 secondes lorsque l'appareil est en marche. (Fig. 12) Si le sol est très sale, vous pouvez choisir de pulvériser plus d'eau sur le sol en utilisant la fonction de pulvérisation d'eau manuelle pour améliorer l'effet de lavage du sol. Lorsque l'appareil est en marche, appuyez sur le bouton de pulvérisation d'eau manuelle, la bouche de pulvérisation pulvérise de l'eau en éventail ; relâchez le bouton de pulvérisation d'eau pour arrêter la pulvérisation d'eau. La fonction de pulvérisation d'eau manuelle peut être activée, que la fonction de pulvérisation d'eau automatique soit activée ou désactivée. (Fig. 13) Remarque :
1. La touche de pulvérisation d'eau manuelle ne peut pas être utilisée en même temps que la touche marche/
arrêt ou la touche mode.
2. Il est recommandé d'utiliser le mode tapis en cas de forte pollution ou de tache d'eau.
3. Lorsque vous nettoyez un tapis, désactivez la fonction de pulvérisation automatique d'eau.
4. Veuillez utiliser la solution de nettoyage peu moussante avec ce produit pour le nettoyage, ne mettez pas
la solution de nettoyage facilement moussante dans le réservoir d'eau propre pour l'utilisation, sinon plus de mousse sera générée pendant l'utilisation, ce qui peut pénétrer dans l'appareil et causer un danger. Le produit posé à plat pour fonctionner sous vide Lorsque le produit est posé à plat pour être nettoyé sous un meuble, la puissance de fonctionnement diminue automatiquement. C'est normal. Lorsque le produit est posé à plat, ne le secouez pas violemment pour éviter
Bouton de pulvérisation manuelle Bouton d'autonettoyage
14-3 14-1 14-2 14-4 Outil de coincement Outil de rembourrage Brosse à tapis Tête de matelas électrique Bouton Bouton Tube métallique Bouton que de l'eau ne pénètre dans le godet à poussière. Utilisation d'un aspirateur à main 1.Retirez l'aspirateur portatif et appuyez sur le bouton marche/arrêt. L'écran d'affichage s'allume. Le mode par défaut est le mode sol. Appuyez sur le bouton de mode pour passer du mode tapis au mode sol. Appuyez à nouveau sur le bouton marche/arrêt pour éteindre l'aspirateur et l'écran d'afchage s'éteint. 2.L'aspirateur à main peut être connecté à différents accessoires tels que l'outil d'ameublement, le suceur plat, la tête de matelas électrique pour nettoyer différents endroits (Fig 14). Diriger l'accessoire vers la bouche de l'aspirateur portatif et pousser vers le haut jusqu'à ce qu'un "clic" se fasse entendre. Appuyez sur le bouton de l'accessoire pour le retirer de l'aspirateur. Remarque:
1. D'autres accessoires tels que la brosse électrique
pour matelas, la brosse pour animaux ou le tuyau d'étirement peuvent également être achetés auprès du distributeur local de JIMMY si nécessaire.
2. Lorsque le niveau de la batterie est inférieur à 20%, la machine passe automatiquement en mode sol.
3. Ne pas utiliser d'aspirateur à main pour ramasser le liquide.
Chargement du produit Branchez le cordon d'alimentation à la prise de courant, placez le bâton de l'aspirateur sur la base de chargement pour démarrer la charge. Remarque: 1.Charger complètement la batterie avant la première utilisation. Vider la batterie avant la deuxième charge pour garantir la durée de vie du bloc-batterie.
2. Si l'appareil doit rester inutilisé pendant une longue période, veuillez le recharger tous les trois mois (utilisez
uniquement le cordon d'alimentation fourni avec l'appareil).
3. Lorsque l'appareil n'est pas en charge, veuillez retirer le cordon d'alimentation de la base de charge de la
prise de courant an d'éviter tout risque de contact accidentel.
4. Si la batterie doit être rechargée séparément, le chargeur approprié peut être acheté auprès du distributeur
JIMMY. Fonction de séchage à chaud Fonction de séchage à chaud. En mode de chargement, appuyez sur le bouton Mode pour passer en mode de séchage à chaud. L'air chaud séchera l'ensemble de la trajectoire de l'air, y compris le rouleau de brosse, le godet à poussière et le réservoir d'eau sale, pendant environ 0,5 heure, puis seulement le rouleau de brosse pendant 2,5 heures supplémentaires. Pendant les 0,5 premières heures de séchage, le moteur de l'aspirateur fonctionne pour envoyer de l'air chaud dans toute la trajectoire de l'air. Pour arrêter le séchage de l'air et ne conserver que le séchage de la brosse en mode silencieux, appuyez sur le bouton marche/arrêt, le moteur d'aspiration ne fonctionne pas dans ce mode. Pour activer et désactiver la fonction de séchage à l'air chaud, appuyez sur le bouton Mode. Remarque: cette fonction permet d'éviter que le rouleau de brosses humide ne favorise la prolifération des bactéries ou ne réduise les odeurs.50 Fonction d'auto-nettoyage du rouleau de brosse et de la trajectoire d'air En mode de chargement, appuyez sur le bouton d'autonettoyage pour passer en mode d'autonettoyage. (Fig. 15). Après l'autonettoyage, l'appareil passe automatiquement en mode de séchage à chaud avec rouleau de brosses. Pendant l'autonettoyage, s'il est nécessaire de terminer l'autonettoyage à l'avance, appuyez sur le bouton marche/arrêt ou sur le bouton mode. L'appareil repasse en mode de charge et le ventilateur s'éteint au bout de 3 minutes. (Fig. 16) Remarque:
1. avant de commencer l'autonettoyage, veuillez vider
le réservoir d'eau sale et vous assurer que le produit est placé sur la base de chargement, que le cordon d'alimentation est connecté à la prise électrique et à la base de chargement, et qu'il y a au moins 50% d'eau dans le réservoir d'eau propre. Après l'auto-nettoyage, nettoyez à nouveau le réservoir d'eau sale.
2. lorsque la puissance est inférieure à 10%, l'appareil
ne peut pas passer en mode autonettoyant ou en mode de séchage à chaud. Après un certain temps de charge, l'appareil peut fonctionner en mode autonettoyant ou en mode de séchage à chaud. Indicateur de réservoir d'eau propre vide
1. Pendant l'utilisation de l'aspirateur-balai et du lave-linge, si l'écran LED afche " " et que la voix rappelle
"Pas d'eau propre, veuillez remplir l'eau", veuillez remplir le réservoir d'eau propre et continuer à utiliser l'appareil directement.
2. pendant l'autonettoyage, s'il n'y a pas d'eau dans le réservoir d'eau propre, l'autonettoyage s'arrête
automatiquement et la voix rappelle "Pas d'eau propre, veuillez remplir d'eau". veuillez remplir d'eau propre le réservoir d'eau propre et appuyez à nouveau sur le bouton d'autonettoyage pour redémarrer l'autonettoyage. Remplir le réservoir d'eau propre Remplir le réservoir d'eau propre : Après avoir retiré le réservoir d'eau propre, ouvrez le bouchon de remplissage d'eau, basculez-le vers le haut pour exposer l'orice d'entrée d'eau, versez de l'eau propre et de la solution de nettoyage, puis remettez le bouchon dans sa position d'origine et réinstallez le réservoir d'eau propre sur la tête de plancher. (Fig. 17) Remarque: lors de l'ajout d'eau propre, vous pouvez ajouter la solution de nettoyage JIMMY fournie avec le produit. Le rapport est d'environ deux bouteilles de solution de nettoyage pour un réservoir d'eau plein, la température de l'eau ne doit pas dépasser 40°C. Indicateur de réservoir d'eau sale plein
1. Lorsque l'aspirateur à manche et le lave-linge détectent que le réservoir d'eau sale est plein, l'appareil
s'arrête de fonctionner et émet un rappel vocal. Veuillez nettoyer le réservoir d'eau sale plein et le remettre en place avant de l'utiliser.
2. Lorsqu'il est détecté que le réservoir d'eau sale est plein en mode autonettoyage, l'appareil s'arrête de
fonctionner et émet un rappel vocal. Veuillez nettoyer le réservoir d'eau sale plein, le remettre en place et appuyer à nouveau sur le bouton d'auto-nettoyage pour relancer l'auto-nettoyage.

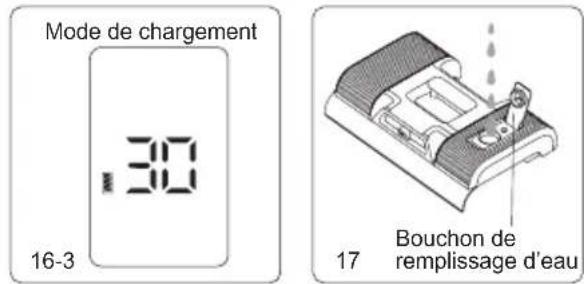

Bouchon de remplissage d’eau
16-1 16-2 Mode de séchage à chaud Mode autonettoyant Bouton d'autonettoyage 16-3 Mode de chargement Bouton marche/arrêt Bouton de mode51 Nettoyage des réservoirs d'eau sale Retirer le couvercle supérieur du réservoir d'eau sale et le cadre du filtre, vider l'eau sale, assembler le réservoir d'eau sale après l'avoir lavé et le remettre dans le corps principal. (voir "Nettoyage et entretien du réservoir d'eau sale" pour plus de détails) Indicateur de rouleau de brosse coincé Lorsque l'aspirateur est en mode aspiration ou autonettoyage, si la brosse est coincée, l'appareil s'arrête et émet un rappel vocal. Retirez la brosse, nettoyez les corps étrangers attachés à la brosse ou les cheveux enroulés sur la brosse et remontez la brosse dans la tête de l'appareil pour reprendre le travail. Nettoyage des rouleaux de brosses Après avoir retiré le réservoir d'eau propre, retirez le rouleau de la brosse, utilisez la lame de la mini-brosse pour couper les poils qui s'enroulent sur le rouleau de la brosse, et nettoyez les corps étrangers attachés au rouleau de la brosse et à la tête de plancher. (voir "Nettoyage et entretien de la tête de lavage" pour plus de détails). Indicateur de blocage du passage de l'air
1. Lorsque l'aspirateur à manche est en mode de travail ou d'auto-nettoyage, si le passage de l'air est
bloqué, l'appareil s'arrête de fonctionner et émet un rappel vocal. Veuillez nettoyer successivement les zones éventuellement bloquées, telles que le bac à poussière de l'aspirateur à main, le circuit d'air de la buse et le réservoir d'eau sale. Après le nettoyage, redémarrez l'appareil.
2. Lorsque l'aspirateur portatif fonctionne, si le passage de l'air est bloqué, l'aspirateur s'arrête
automatiquement. Il est alors nécessaire de nettoyer le bac à poussière et le ltre HEPA. Nettoyage de la trajectoire de l'air Démontez le réservoir d'eau sale, retirez le couvercle supérieur du réservoir d'eau sale et le panier à déchets, lavez toutes les pièces et remontez-les. Utiliser la brosse de nettoyage pour nettoyer la saleté, les corps étrangers et les cheveux à l'intérieur du circuit d'air de la tête de lavage. Remettre le réservoir d'eau sale dans le corps principal. Retirez le godet à poussière, puis le cyclone, videz le godet à poussière, retirez le ltre HEPA, nettoyez toutes les pièces et remontez le godet à poussière (voir "Nettoyage et entretien" pour plus de détails). Fonction de rappel vocal Le produit comprend un rappel vocal en 5 langues dif- férentes : anglais, allemand, italien, français et russe. La voix de la nouvelle machine est activée et en anglais par défaut, appuyez sur le bouton vocal pour passer à une autre langue, continuez à appuyer sur le bouton vocal pour dés- activer la fonction vocale ; appuyez à nouveau sur le bouton vocal pour activer la fonction vocale. (Fig 18) Remarque: Lorsque l'aspirateur portatif est utilisé séparément, il n'y a pas de fonction vocale. Indicateur de faiblesse de la batterie
1. Lorsque le nettoyeur de bâtons fonctionne, si la voix rappelle "Batterie faible, veuillez recharger la batterie",
utilisez-le après l'avoir rechargé. Veuillez recharger la batterie", utilisez l'appareil après l'avoir rechargé.
2. lorsque le nettoyeur de bâtonnets fonctionne, si la voix rappelle "Batterie faible. La machine va bientôt
s'éteindre. Veuillez recharger la batterie", l'appareil est sur le point de s'épuiser et s'éteint automatiquement. Il est nécessaire de recharger l'appareil pour pouvoir l'utiliser.
3. Lors de l'utilisation de l'aspirateur, l'icône sur l'écran LED afche les minutes de travail restantes. Lorsque
la charge de la batterie est inférieure à 20 %, l'icône de la batterie dans le coin supérieur droit passe du blanc au rouge.
Bouton de libération de tasse à poussière Nettoyage et entretien Nettoyage des réservoirs d'eau sale Après avoir éteint l'aspirateur, retirez le réservoir d'eau sale, soulevez le couvercle du réservoir d'eau et retirez le cadre du ltre, ouvrez le couvercle du cadre du ltre et retirez le ltre. Videz l'eau sale et la saleté du réservoir d'eau, puis lavez le réservoir d'eau sale, le couvercle du réservoir d'eau, le cadre du ltre et le ltre. S'il y a des corps étrangers dans le tuyau du réservoir d'eau sale, ils peuvent être nettoyés à l'aide d'une brosse de nettoyage ; séchez les pièces ci-dessus après le lavage. Remontez ensuite toutes les pièces dans le réservoir d'eau sale. Remettez le réservoir d'eau sale dans le corps principal pour continuer à travailler. (Fig 19) Remarque:
1. Après avoir utilisé l'aspirateur à manche, il est
recommandé de nettoyer immédiatement le réservoir sale;
2. Lorsque vous réinstallez le panier à ordures, ne pliez
pas le caoutchouc souple noir sous le ltre. Nettoyage de la tête de lecture Après avoir retiré le réservoir d'eau propre, le rouleau de brosse et le réservoir d'eau sale, insérez la brosse de nettoyage dans le trou circulaire situé sous la position d'installation du corps principal pour éliminer les corps étrangers et les écailles dans le tuyau, ainsi que les cheveux bouchés ; utilisez la lame de la mini-brosse pour couper les cheveux emmêlés sur le rouleau de brosse ; essuyez les parties sales de la machine et remontez- les dans la machine (le rouleau de brosse peut être placé dans le logement du rouleau de brosse pour le séchage). Lavez la brosse de nettoyage et remettez-la dans le boîtier du rouleau de brosses. (Fig. 20) Remarque : ne pas laver la tête de lecture à l'eau ! Nettoyage des godets à poussière Appuyez sur le bouton de dégagement du godet à poussière pour retirer le godet de l'aspirateur portatif. Soulevez la poignée métallique du cyclone pour extraire l'ensemble du cyclone et vider le godet à poussière. Tenez la poignée métallique et tournez-la pour retirer le ltre HEPA. (Fig. 21) Entretien et stockage il est recommandé de nettoyer le réservoir d'eau sale, le bac à poussière et le rouleau de brosse après chaque utilisation. Si l'une des situations suivantes se présente :
1) Le ltre HEPA fuit la poussière.
2) Le ltre à mousse est gravement endommagé.
3) Le rouleau de la brosse perd beaucoup de poils, ou présente de fortes vibrations et un bruit anormal
pendant l'utilisation. Il est recommandé d'acheter des consommables et de les remplacer an d'améliorer les performances de la machine. Lorsque la machine est longtemps à l'arrêt, placez-la dans un endroit frais et sec, évitez la lumière directe du soleil ou un environnement humide. Lors de l'emballage et du stockage de la machine, veillez à nettoyer la machine et à sécher toutes les pièces an d'éviter de l'endommager.
Nettoyage des réservoirs d'eau sale53 Problème Cause possible Solution Ne peut pas démarrer ou s'arrêter pendant l'utilisation Batterie faible Recharger la batterie Le bouton marche/arrêt n'est pas enfoncé Appuyer sur le bouton marche/arrêt Le rouleau de brosse est emmêlé Nettoyer le rouleau de la brosse Réservoir d'eau sale plein Nettoyer le réservoir d'eau sale Le bloc-batterie n'est pas correctement assemblé Remonter le bloc-batterie Chemin d'air bloqué Nettoyer le circuit d'air et le ltre Faible aspiration Entrée d'aspiration bloquée Nettoyer l'entrée d'aspiration et le ltre Pas de HEPA assemblé Assembler le HEPA Bruit anormal Entrée d'aspiration bloquée Nettoyer l'entrée d'aspiration et le ltre Pas de HEPA assemblé Assembler le HEPA La bouche de pulvérisation ne pulvérise pas d'eau Réservoir d'eau propre vide Remplir le réservoir d'eau propre Le bouton de pulvérisation d'eau n'est pas enfoncé Appuyer sur le bouton de pulvérisation d'eau Le réservoir d'eau propre n'est pas assemblé correctement Remonter le réservoir d'eau propre De l'eau est pulvérisée sur le trajet de l'air Le ltre HEPA et le godet à poussière sont utilisés sans être complètement secs. Sécher le ltre HEPA et la coupelle à poussière après le lavage avant utilisation. Le ltre n'est pas monté dans le réservoir d'eau sale Assembler le ltre dans le réservoir d'eau sale Le plastique souple se plie sous le ltre Remonter le ltre, la colle souple ne doit pas être pliée. Remarque: si le guide de dépannage ci-dessus ne fournit pas de solution ou si l'écran afche le code d'erreur F1 à F8, veuillez contacter le service après-vente ou le distributeur local pour obtenir une assistance. Dépannage Veuillez vérier les points suivants avant de contacter le service après-vente.54 Spécication du produit Paramètres techniques Schéma de câblage Nom du produit Aspirateur et laveuse sans l Modèle PW11 Pro Max Puissance nominale 460W Capacité de la batterie 4600mAh 21.6V Temps de charge 5h±0.5h Entrée nominale 220-240V~ 50-60Hz Tension nominale 21.6V ChargeurCordon d'alimentationProtection PCBBatterie au lithiumTransfert PCB 1Transfert PCB 2Charging PCB/Fan/PTCCapteur niveau d'eauPlaque tubulaire infrarougeMicro-inter-rupteurHaut-parleur PCB d’afchageÉlectrode pour réservoir d’eau salePCB de contrôle 1PCB de contrôle 2Brosse de plancher PCB
Moteur à pédale Pompe Vanne électromagnétique Moteur à vide55 Informations du fabricant Fabricant Kingclean Electric Co., Ltd Addresse No.1 rue Xiangyang, nouveau district de Suzhou, province du Jiangsu 215009, Chine Disposition Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les emballages doivent être classés. Ne pas jeter la machine dans les ordures ménagères! Uniquement pour les pays de la CE Selon la directive européenne 2012/19 / EU et conformément à la directive européenne 2006/66 / CE, les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être collectées séparément et éliminées dans le respect de l'environnement. Batteries Les piles intégrées ne peuvent être retirées pour élimination que par du personnel qualié. Ouvrir la coque du boîtier peut endommager ou détruire la machine. Ne pas jeter les batteries dans les déchets ménagers, ni dans le feu ni l’eau. Les piles / batteries doivent être déchargées, collectées, recyclées ou éliminées dans le respect de l'environnement s’il est possible. Sujet à changement sans préavis. Informations de garantie Ce produit bénécie d'une garantie de deux ans la date d'achat La garantie l'usure normale exclus l'utilisation commerciale, les modications apportées à l'appareil acheté, les activités de nettoyage, les conséquences d'un usage impropre ou de dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des circonstances extérieures.56 Istruzioni importanti per la sicurezza
