Tipo di prodotto	Aspirapolvere antiacaro
Marca	JIMMY
Modello	BX7 Pro
Tensione nominale	220-240 V~
Frequenza nominale	50 Hz
Potenza nominale	700 W
Funzioni principali	Aspirazione, eliminazione degli acari (UV + aria calda + battito), modalità persiane
Modalità di funzionamento	Battito + aspirazione, eliminazione degli acari + aspirazione, modalità persiane
Tipo di filtro	Filtro MIF (cotone filtrante)
Sistema di separazione	Ciclone
Display	Indicatore di concentrazione di polvere (blu/rosso), icone delle modalità, spie di blocco e serbatoio pieno
Sensore di polvere	Barra luminosa di concentrazione di polvere
Lampada UV	Sì, con spegnimento automatico se inclinazione >30° o distanza >3 cm
Generatore di aria calda	Sì, per eliminazione degli acari
Generatore di ultrasuoni	Sì
Spazzola mini inclusa	Sì
Manutenzione del filtro	Pulizia battendo; sostituzione consigliata ogni 30-50 ore di utilizzo
Pulizia del contenitore della polvere	Dopo ogni utilizzo, lavabile in acqua (tranne filtro MIF)
Pulizia della spazzola rotante	Rimuovere il coperchio, pulire i detriti
Conservazione	Luogo fresco e asciutto, evitare luce solare diretta
Sicurezza	Spegnimento automatico in caso di blocco o serbatoio pieno; UV si spegne se inclinazione eccessiva
Garanzia	1 anno dalla data di acquisto
Produttore	Kingclean Electric Co. Ltd, Suzhou, Cina

Domande frequenti - BX7 Pro JIMMY

Come accendere l'aspirapolvere BX7 Pro?

Inserire il cavo di alimentazione nella macchina e nella presa. Premere il pulsante dell'interruttore per accendere. Per impostazione predefinita, la modalità aspirapolvere + acari + persiane è attivata. Premere nuovamente l'interruttore per spegnere.

Come cambiare modalità di funzionamento?

Premere il pulsante modalità per passare da una modalità all'altra: battito + aspirazione, eliminazione degli acari + aspirazione, e ritorno alla modalità completa (acari + battito + aspirazione). Il display mostra la modalità attiva.

Cosa significa la barra luminosa di concentrazione di polvere?

La barra luminosa indica la pulizia: blu = pulito, rosso = sporco. Passa gradualmente dal rosso al blu man mano che la polvere viene eliminata.

Perché la lampada UV si spegne automaticamente?

La lampada UV si spegne se la macchina è inclinata di oltre 30° o se la distanza dall'oggetto supera i 3 cm. Ciò evita danni accidentali. Raddrizzare la macchina o avvicinarla all'oggetto.

Come pulire il contenitore della polvere?

Spegnere e scollegare la macchina. Premere il pulsante di sblocco e sollevare il contenitore della polvere. Separare il coperchio, rimuovere il cono ciclone e svuotare la polvere. È possibile lavare il contenitore con acqua, ma non il filtro MIF. Asciugare completamente prima di rimontare.

Come pulire il filtro MIF?

Rimuovere il filtro MIF dal cono ciclone. Batterlo nella direzione della freccia per rimuovere la polvere. Non lavarlo con acqua. Se troppo sporco, sostituirlo (consigliato ogni 30-50 ore di utilizzo). Utilizzare una spazzola di pulizia per il filtro metallico.

Cosa fare se la spazzola rotante non gira più?

Spegnere e scollegare l'apparecchio. Far scorrere il pulsante del coperchio della spazzola per aprirlo, rimuovere la spazzola e rimuovere peli o detriti aggrovigliati. Controllare anche la cinghia: se è rotta, contattare il servizio post-vendita.

L'aspirapolvere ha una bassa potenza di aspirazione, cosa fare?

Verificare se l'apertura di aspirazione è ostruita, se il filtro MIF o il ciclone sono ostruiti dalla polvere. Pulirli. Assicurarsi anche che il contenitore della polvere non sia pieno.

Come mantenere la lampada UV?

Il coperchio trasparente deve essere pulito regolarmente con un panno pulito per rimuovere macchie di polvere e olio. Non toccare il coperchio con le dita. Ciò garantisce una buona penetrazione degli UV.

Dove posso acquistare un filtro MIF di ricambio?

Il filtro MIF può essere ottenuto presso il venditore dell'aspirapolvere. Consultare il manuale per i contatti del produttore o del distributore locale.

MANUALE UTENTE BX7 Pro JIMMY

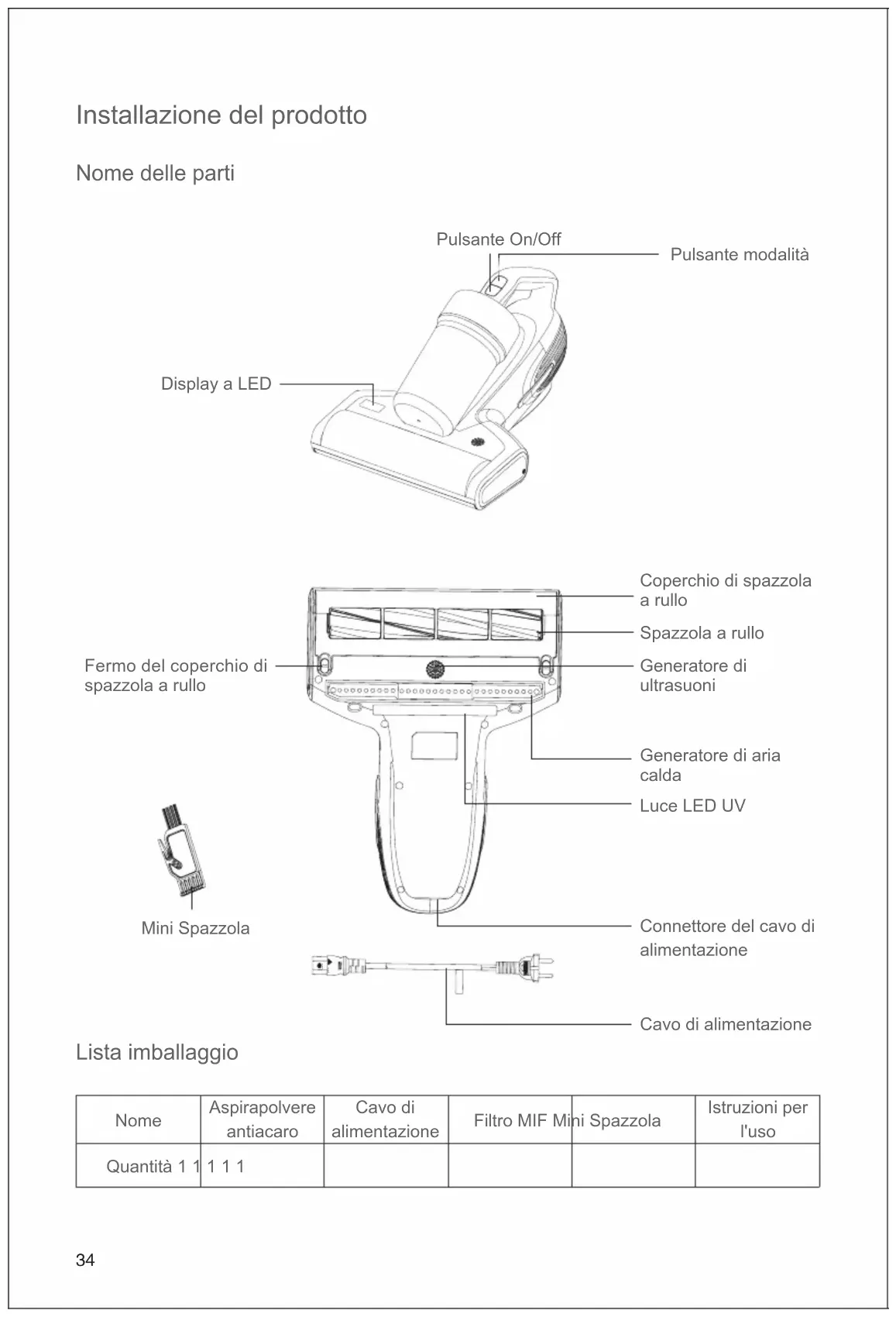

Installazione del prodotto

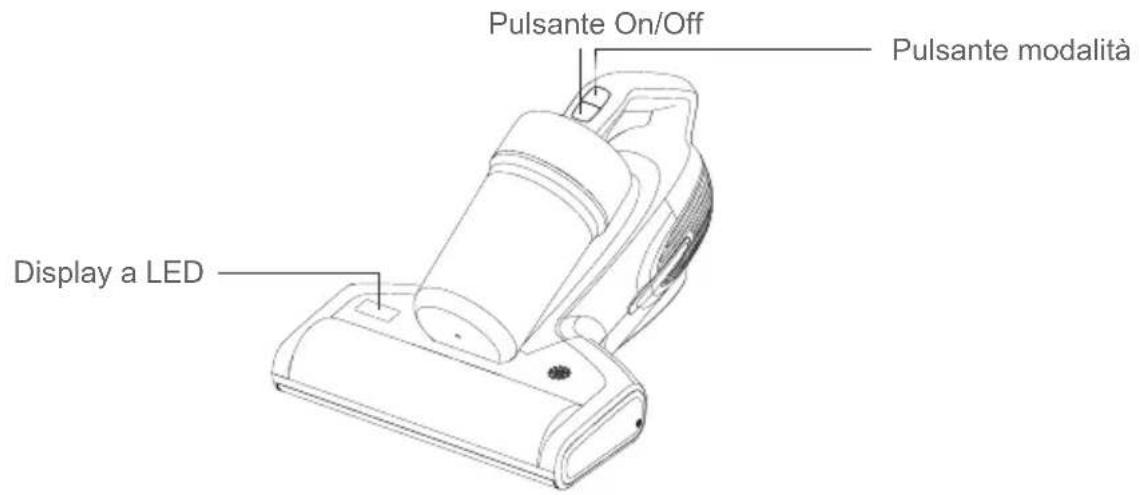

Nome delle parti

Pulsante On/Off Pulsante modalità Display a LED

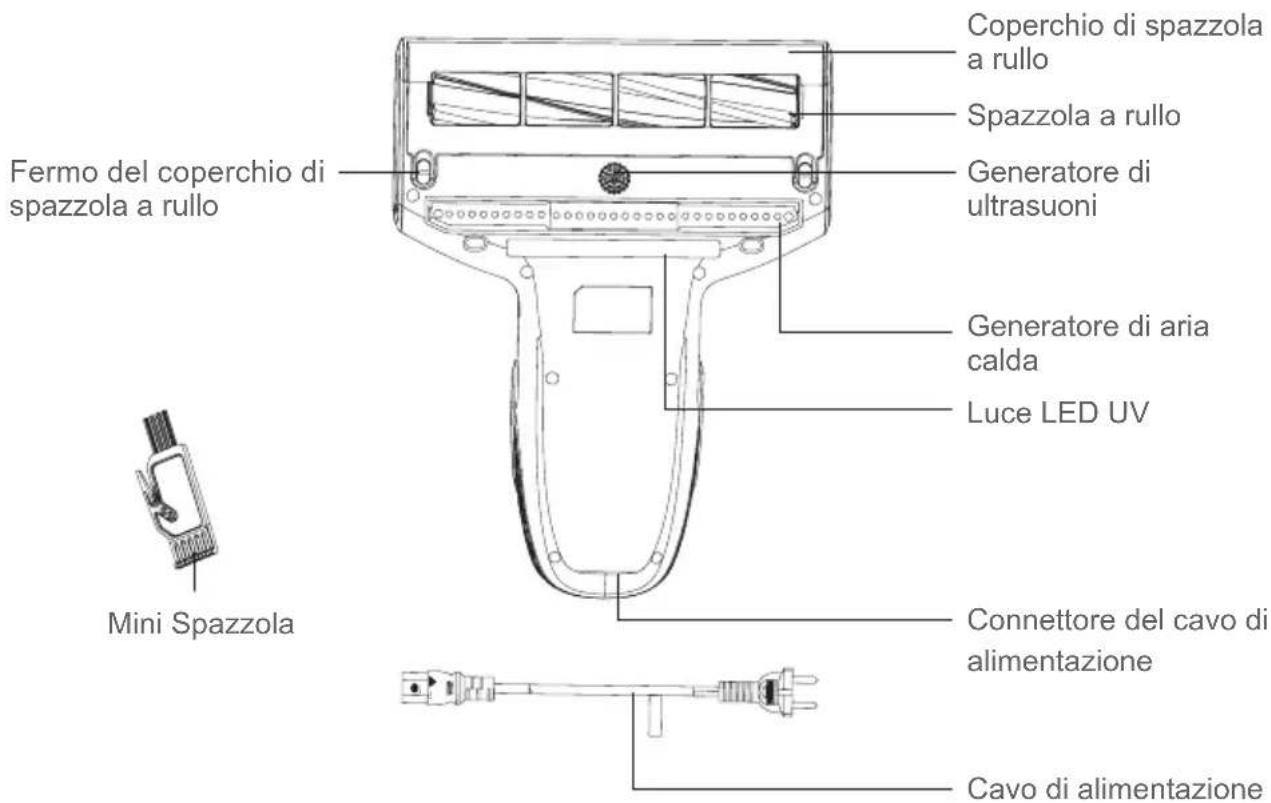

Coperchio di spazzola a rullo Spazzola a rullo Fermo del coperchio di spazzola a rullo Generatore di ultrasuoni Generatore di aria calda Luce LED UV Mini Spazzola Connettore del cavo di alimentazione Cavo di alimentazione

Lista imballaggio

Nome	Aspirapolvere antiacaro	Cavo di alimentazione	Filtro MIF Mini Spazzola	Istruzioni per l'uso
Quantità 1 1	1 1 1

Uso del prodotto

Inserire il cavo di alimentazione nella macchina e collegarlo alla presa. Premere il pulsante on/off, la macchina è in modalità aspirazione +UV+ toccando e tutti gli indicatori si accendono. Premere il pulsante della modalità per passare la macchina alla modalità toccando +aspirazione. Premere di nuovo il pulsante della modalità per passare la macchina alla modalità di UV+aspirazione. Premere di nuovo il pulsante della modalità per tornare alla modalità UV+ toccando +aspirazione. Premere nuovamente il pulsante on/off, la macchina smette di funzionare. (L'area del display a LED ha la funzione del sensore di polvere. Quando è pulita, la spia di concentrazione della polvere diventa blu. Quando è sporca, la spia di concentrazione della polvere diventa rossa. Quando la concentrazione di polvere diminuisce, la luce della concentrazione di polvere cambia lentamente da rossa a blu.)

Nota:

1. Quando il display a LED mostra la modalità pennello intrappolato e l'icona lampeggia, pulire il filtro e la spazzola in tempo.
2. Per motivi di sicurezza, la luce UV funziona solo entro 3 cm sopra l'oggetto e a meno di 30 gradi di inclinazione. In caso contrario, la luce UV si spegne automaticamente.
3. Non toccare l'uscita dell'aria sul fondo della macchina in caso di ustione alle mani.

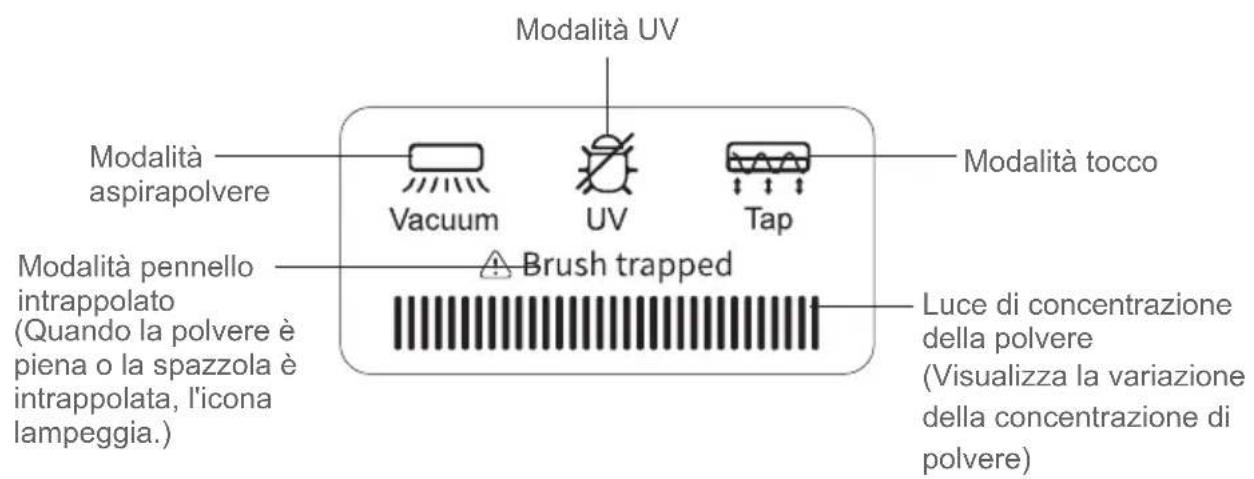

Display a LED

Modalità UV Modalità aspirapolvere Vacuum UV Tap Modalità tocco Modalità pennello intrappolato (Quando la polvere è piena o la spazzola è intrappolata, l'icona lampeggia.) Brush trapped Luce di concentrazione della polvere (Visualizza la variazione della concentrazione di polvere)

Pulizia e manutenzione

Avviso:

1. I filtri sono disponibili presso i rivenditori.

2. Si consiglia di pulire il contenitore della polvere dopo ogni utilizzo. Quando il filtro è ostruito a causa dell'eccessivo accumulo di polvere, è necessario pulirlo e, se necessario, sostituirlo.

Pulizia della tazza della polvere

1. Spegnere la macchina e scollegare il cavo di alimentazione. Quindi premere il pulsante di rilascio e sollevare verso l'alto. (Figura 1)
2. Tenere la tazza della polvere e il coperchio della tazza separatamente, ruotare la tazza della polvere in senso orario (Figura 2), rimuoverla dalla tazza della polvere per pulirla. (Figura 3)

Pulizia del filtro e del ciclone

Tenere il ciclone in una mano, pizzicare il logo "UP" con l'altra mano ed estrarre il filtro (Figura 4). Non picchiettare il filtro sul retro in caso di intasamento del filtro. (Figura 5)

Pulire il filtro metallico a ciclone con la mini spazzola in dotazione. (Figura 6)

Dopo aver pulito la tazza della polvere, il filtro e il ciclone, inserire il ciclone nella tazza della polvere e ruotare il coperchio della tazza della polvere nella tazza della polvere fino a quando non si sente un "clic". (Figura 7)

Avviso:

1. Non dimenticare il filtro!
2. Utilizzare acqua o reagenti neutri per pulire il contenitore della polvere e strofinare con panni asciutti. Non lavare il filtro finché non è necessario. Assicurarsi che il filtro e il contenitore per la polvere siano completamente asciutti prima di un altro utilizzo.

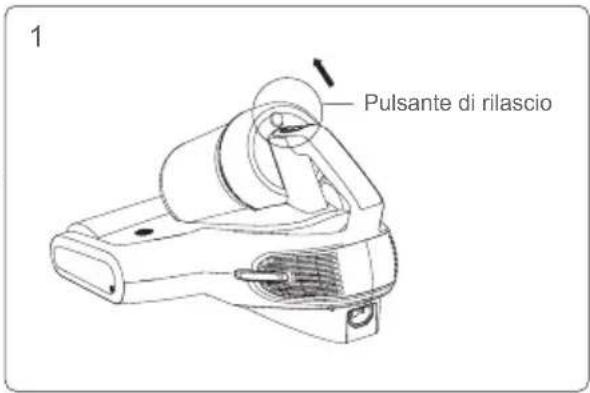

1 Pulsante di rilascio

2 Coperchio della tazza della polvere Tazza per la polvere

4 Nastro di marcatura Filtro MIF

5 Filtro

6 Filtro metallico a ciclone Mini-spazzola

7 Gruppo coperchio parapolvere rotante

Pulizia del rullo spazzola

Spegnere la macchina e scollegare il cavo di alimentazione, ruotare la manopola di blocco destra in senso antiorario con la mano dalla posizione di blocco alla posizione di sblocco (Figura 8) per rimuovere il rullo spazzola per pulire. (Figura 9)

Dopo la pulizia del rullo spazzola, installare a turno il rullo spazzola e il coperchio del rullo spazzola nella macchina (Figura 10) e bloccare il fermo del rullo spazzola. (Figura 11)

Avviso: Per motivi di sicurezza, spegnere la macchina e scollegare il cavo di alimentazione prima di pulire il rullo delle spazzole.

Manutenzione e stoccaggio

ISi prega di pulire la tazza della polvere e il filtro dopo ogni utilizzo per un ulteriore utilizzo. Si consiglia di sostituire un filtro dopo 30-50 ore di lavoro (a seconda della situazione specifica) per un

8 Blocco Sblocco

9 Portare fuori Assemblaggio spazzola a rullo Coperchio di spazzola a rullo

10 Carica Assembl- aggio spazzola a rullo Coperchio di spazzola a rullo

11 Sblocco Blocco

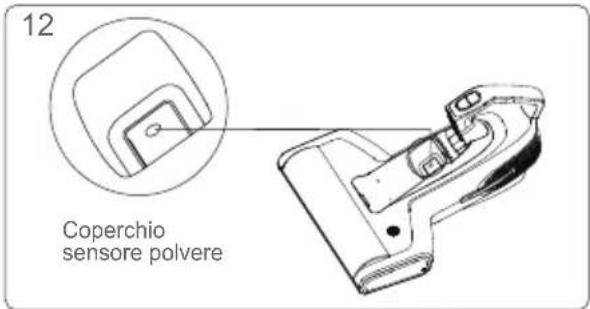

12 Coperchio sensore polvere

Qualsiasi carta, vetro al piombo, plastica influenzerà notevolmente l'effetto della luce UV. Si prega di pulire regolarmente il tubo UV per un migliore utilizzo.

Non toccare il tubo UV poiché lo sporco influenzerà l'effetto della luce UV.

Mettere la macchina in un luogo fresco e asciutto se la macchina deve essere inattiva. Non lasciarlo alla luce diretta del sole o in un ambiente umido.

Il paralume trasparente sensibile alla polvere nel condotto dell'aria deve essere pulito e asciugato regolarmente per evitare di compromettere la trasmissione e la ricezione dei segnali a infrarossi. (Figura 12)

Precauzioni

Leggere attentamente questo manuale di istruzioni prima dell'uso e conservarlo correttamente per usi futuri.

Questo prodotto è un apparecchio elettrico, non lasciare mai la macchina in funzione senza supervisione.

Spegnere l'interruttore di alimentazione e scollegare il cavo di alimentazione se la macchina deve essere inattiva. Non scollegare il cavo di alimentazione con mani umide in caso di scosse elettriche.

Tagliare la fonte di alimentazione in manutenzione o fuori servizio.

Tenere il cavo di alimentazione lontano da oggetti appuntiti e non trascinarlo per spostare la macchina in caso di danni al cavo.

Per motivi di sicurezza, non utilizzare il prodotto per pulire oggetti caldi come carbone, mozziconi di sigarette, oggetti appuntiti come vetri rotti, liquidi corrosivi, materiali infiammabili ed esplosivi come benzina e alcol. Altrimenti, potrebbe danneggiare l'intera macchina o provocare un incendio, che potrebbe causare incidenti come lesioni personali.

Non utilizzare questo prodotto per pulire acqua o polvere bagnata. Non utilizzarlo in luoghi umidi (come bagno, toilette, lavanderia, ecc.) per evitare malfunzionamenti.

Non posizionare la macchina in prossimità di apparecchi di riscaldamento o esporla alla luce solare diretta in caso di pericolo di incendio.

Tenere questo prodotto fuori dalla portata di persone speciali come i bambini senza la supervisione di un adulto.

Non utilizzare la macchina con la bocca di aspirazione bloccata in caso di danni al prodotto.

Il prodotto è dotato di luce UV, per motivi di sicurezza, non guardare il fondo della macchina quando è accesa in caso di danni ai raggi ultravioletti.

Si prega di non lasciare che i raggi ultravioletti irradino le piante, in modo da non danneggiare le piante. Si prega di non utilizzare i raggi ultravioletti in un punto in modo continuo, in quanto ciò potrebbe causare danni all'oggetto di pulizia.

NON sedersi su questo prodotto in caso di lesioni personali e danni al prodotto.

Non rimuovere la copertina per spazzola a rullo né forzare la copertina verso l'esterno quando la macchina è accesa per motivi di sicurezza.

Questo prodotto può essere utilizzato SOLO per la pulizia di tessuti come materassi, coperte, cuscini, divani, ecc.

Se il cavo di alimentazione è danneggiato, chiedere aiuto professionale al produttore e ad altri professionisti per motivi di sicurezza.

Risoluzione dei problemi

Se l'errore persiste dopo aver adottato le seguenti soluzioni, contattare immediatamente l'assistenza post-vendita o il distributore locale.

Problemi Possibili	ragioni Soluzione
Mancanza di corrente	Il cavo di alimentazione non è inserito saldamente.	Insérez fermement la ligne d'ali-mentation.
	Nessuna alimentazione alla presa elettrica.	Controllare la presa.
	Interruttore di alimentazione non premuto.	Premere il pulsante di On / Off.
Bassa potenza di aspirazione	Porta di aspirazione intasata. Pulire	la porta di aspirazione.
	Accumulo di polvere sul filtro.	Pulire il contenitore di polvere ed il filtro.
	Accumulo di polvere sul ciclone. Pulire il ciclone.
La luce UV non funziona	La superficie dell'oggetto da pulire ha uno scarso riflesso o è troppo lontana dall'oggetto da pulire.	In circostanze normali, la macchina accende automaticamente la luce ultravioletta quando si trova a circa 3cm dall'oggetto da pulire.
	La macchina si è fermata su una coperta.	Si prega di spostarsi avanti e indietro sulla coperta.
	La macchina è posizionata in posizione verticale.	Macchina inclinata non più di 30 gradi.
	Il foglio trasparente sulla sonda a infrarossi sul fondo della macchina è bloccato da sporco o polvere eccessiva.	Pulire il foglio trasparente sulla sonda con un panno mezzo asciutto.
	Danni alla luce UV.	Contattare l'assistenza post-vendi-ta per sostituire la luce UV.
La macchina ha smesso improvvisa-mente di funzionare	Coperchio del contenitore di pol-vere	Al fine di evitare il surriscaldamen-to del motore di questo prodotto, è stato aggiunto un meccanismo di sicurezza per evitare il surriscal-damento. In tal caso, interrompere l'utilizzo, eliminare il blocco e sospenderlo per due ore prima dell'uso.
	Porta di aspirazione intasata.
	Filtro bloccato.
Spazzola a rullo a smesso di funzionare all'improvviso	Materiale estraneo impigliato nella spazzola a rullo.	Rimuovere il coperchio e ripulire la spazzola a rullo secondo la guida dell'utente.
	La cintura è staccata o rotta.	Aprire il coperchio della spazzola a rullo secondo le istruzioni per l'uso, verificare se la cintura è staccata o rotta e sostituire la cintura nel pun-to designato.

Avviso:se il problema persiste dopo aver adottato le seguenti soluzioni, contattare immediatamente il servizio post vendita o il distributore locale.

Specifiche del prodotto

Parametro tecnico

Modello BX7 Pro
Tensione nominale 220V-240V~
Frequenza nominale 50Hz
Potenza nominale 700W

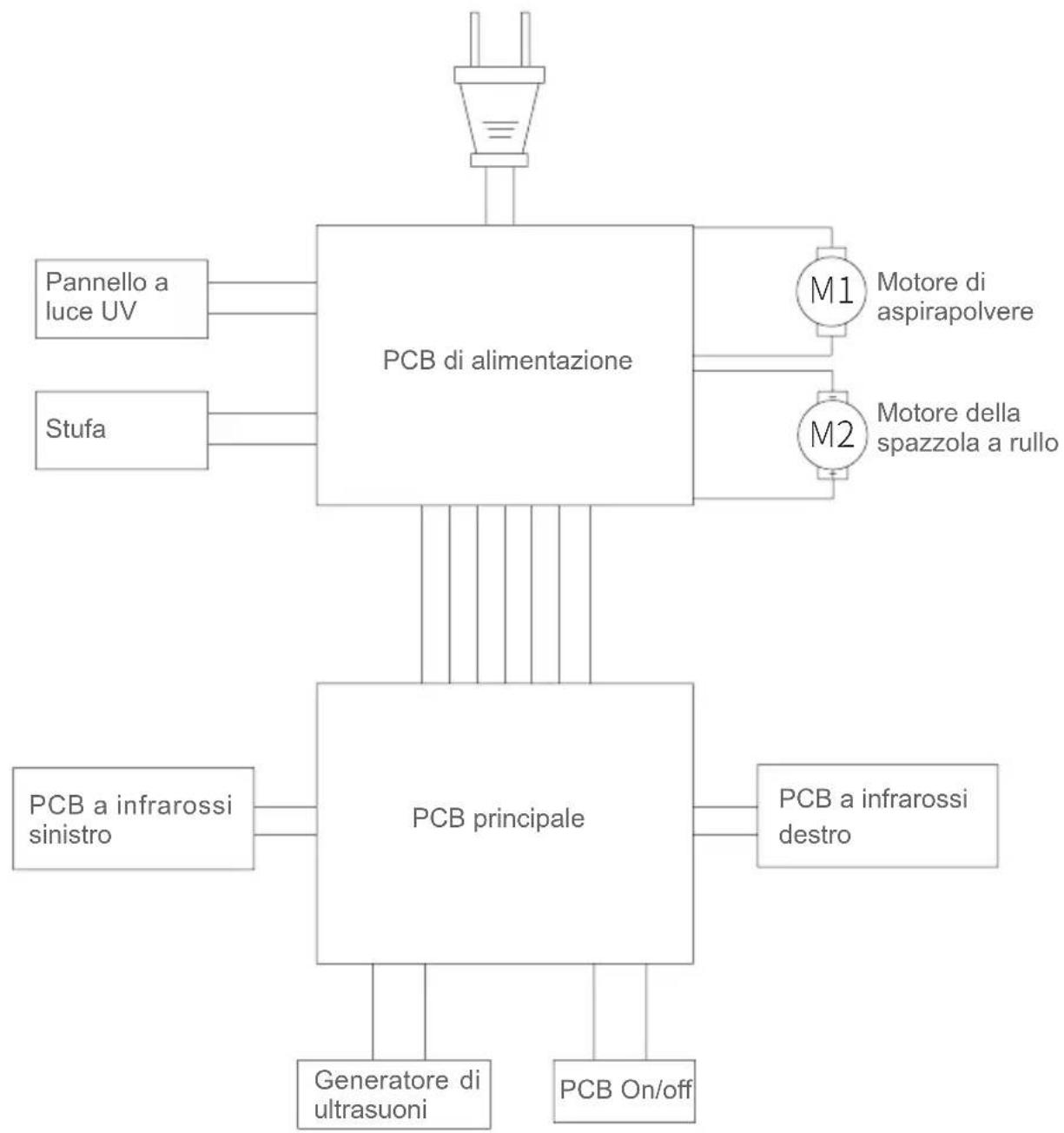

Schema elettrico

Informazioni sul produttore

Fabbricante Kingclean Electric Co., Ltd
Indirizzo	N. 1, strada Xiangyang, nuovo distretto di Suzhou provincia di Jiangsu, Cina 215009

Disposizione

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei rifiuti domestici.

Solo per gli stati di EC:Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche amichevole all'ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di un anno di garanzia per la macchina per il servizio che inizia dalla data di acquisto.

La garanzia è esclusa dall'usura normale, l'utilizzo commerciale, le modifiche all'apparecchio come acquistato, le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall'ambiente esterno o causati dalle batterie.

CE

Modello BX7 Pro
Tensione nominale 220V-240V~
Frequenza nominale 50Hz
Potenza nominale 700W

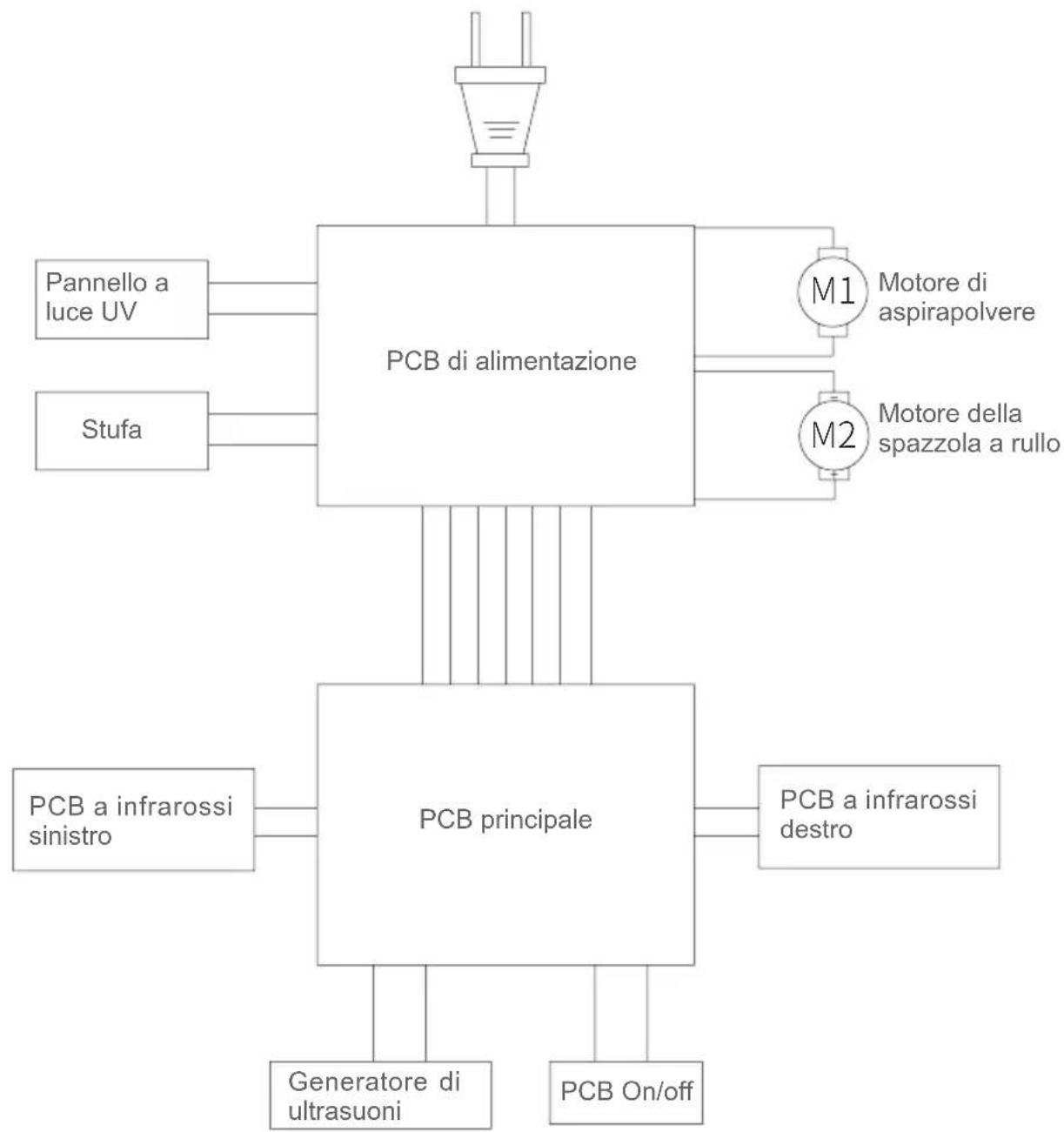

Schema elettrico

