BX7 Pro - Пылесос JIMMY - Бесплатное руководство пользователя

Тип продукта	Антиакарицидный пылесос
Бренд	JIMMY
Модель	BX7 Pro
Номинальное напряжение	220-240 В~
Номинальная частота	50 Гц
Номинальная мощность	700 Вт
Основные функции	Всасывание, уничтожение клещей (УФ + горячий воздух + взбивание), режим штор
Режимы работы	Взбивание + всасывание, уничтожение клещей + всасывание, режим штор
Тип фильтра	Фильтр MIF (фильтрующий хлопок)
Система сепарации	Циклон
Дисплей	Индикатор концентрации пыли (синий/красный), значки режимов, индикаторы засорения и полного бака
Датчик пыли	Световая полоса концентрации пыли
УФ-лампа	Да, с автоматическим отключением при наклоне >30° или расстоянии >3 см
Генератор горячего воздуха	Да, для уничтожения пылевых клещей
Генератор ультразвука	Да
Мини-щетка в комплекте	Да
Обслуживание фильтра	Очистка постукиванием; рекомендуется замена каждые 30-50 часов использования
Очистка контейнера для пыли	После каждого использования, можно мыть водой (кроме фильтра MIF)
Очистка вращающейся щетки	Снимите крышку, удалите мусор
Хранение	Прохладное сухое место, избегать прямых солнечных лучей
Безопасность	Автоматическое отключение при засорении или полном баке; УФ гаснет при чрезмерном наклоне
Гарантия	1 год с даты покупки
Производитель	Kingclean Electric Co. Ltd, Сучжоу, Китай

Часто задаваемые вопросы - BX7 Pro JIMMY

Как включить пылесос BX7 Pro?

Вставьте шнур питания в машину и розетку. Нажмите кнопку выключателя, чтобы включить. По умолчанию активирован режим пылесос + уничтожение клещей + шторы. Нажмите снова, чтобы выключить.

Как изменить режим работы?

Нажмите кнопку режима, чтобы переключаться между режимами: взбивание + всасывание, уничтожение клещей + всасывание, и возврат к полному режиму (уничтожение клещей + вращение + всасывание). На экране отображается активный режим.

Что означает световая полоса концентрации пыли?

Световая полоса указывает на чистоту: синий = чисто, красный = грязно. Она постепенно меняется с красного на синий по мере удаления пыли.

Почему УФ-лампа автоматически гаснет?

УФ-лампа гаснет, если машина наклонена более чем на 30° или расстояние до объекта превышает 3 см. Это предотвращает случайные повреждения. Выпрямите машину или приблизьте её к объекту.

Как очистить контейнер для пыли?

Выключите и отключите машину. Нажмите кнопку разблокировки и поднимите контейнер для пыли. Отделите крышку, снимите циклонный конус и высыпьте пыль. Контейнер можно мыть водой, но не фильтр MIF. Полностью высушите перед сборкой.

Как очистить фильтр MIF?

Снимите фильтр MIF с циклонного конуса. Постучите по нему в направлении стрелки, чтобы удалить пыль. Не мойте его водой. Если слишком загрязнен, замените (рекомендуется каждые 30-50 часов использования). Используйте чистящую щетку для металлического фильтра.

Что делать, если вращающаяся щетка перестала вращаться?

Выключите и отключите прибор. Сдвиньте кнопку крышки щетки, чтобы открыть, снимите щетку и удалите запутавшиеся волосы или мусор. Также проверьте ремень: если он сломан, обратитесь в сервисный центр.

Пылесос имеет слабую мощность всасывания, что делать?

Проверьте, не забито ли всасывающее отверстие, не засорен ли фильтр MIF или циклон пылью. Очистите их. Также убедитесь, что контейнер для пыли не полон.

Как обслуживать УФ-лампу?

Прозрачную крышку необходимо регулярно протирать чистой тканью для удаления пятен пыли и масла. Не прикасайтесь к крышке пальцами. Это обеспечивает хорошее проникновение УФ.

Где я могу купить сменный фильтр MIF?

Фильтр MIF можно получить у продавца пылесоса. Обратитесь к инструкции за контактами производителя или местного дистрибьютора.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BX7 Pro JIMMY

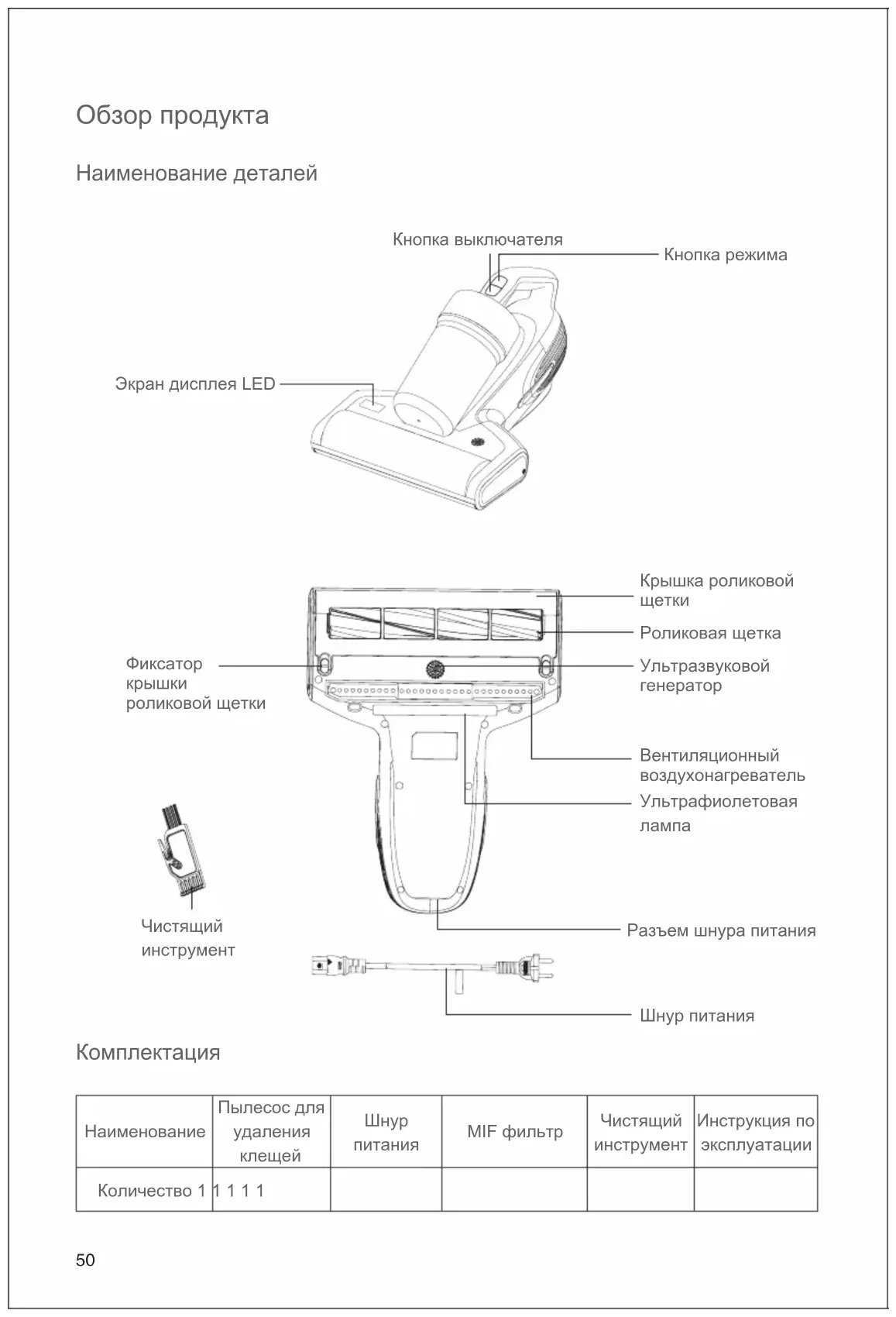

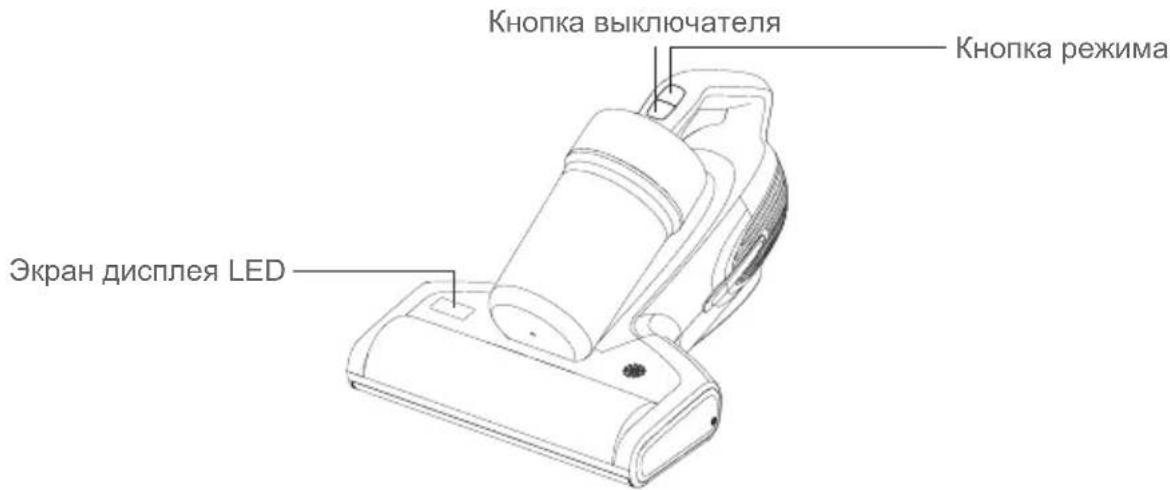

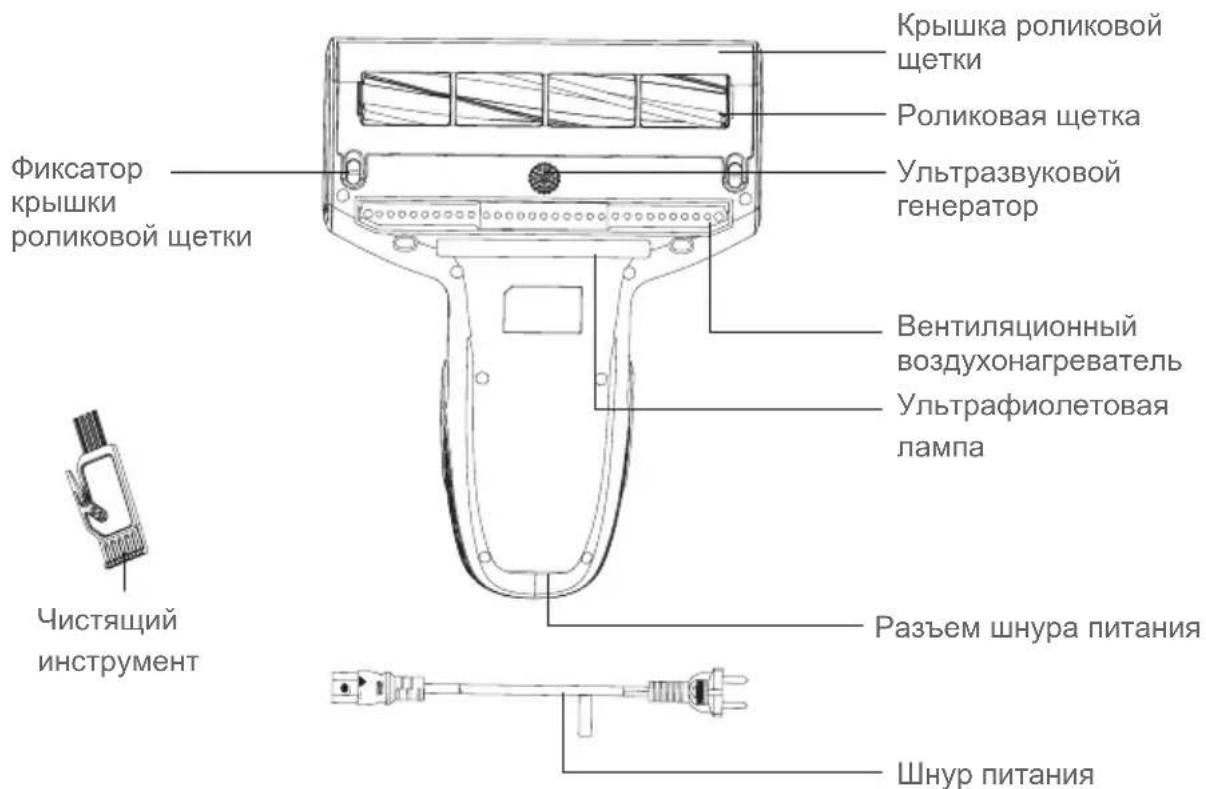

Наименование деталей

Кнопка выключателя Кнопка режима Экран дисплея LED

Крышка роликовой щетки Роликовая щетка Ультразвуковой генератор Фиксатор крышки роликовой щетки Вентиляционный воздухонагреватель Ультрафиолетовая лампа Чистящий инструмент Разъем шнура питания Шнур питания

Комплектация

Наименование	Пылесос для удаления клещей	Шнур питания	MIF фильтр	Чистящий инструмент	Инструкция по эксплуатации
Количество 1	1 1 1 1

Использование устройства

Вставьте шнур питания в устройство и вставьте вилку в розетку. Нажмите кнопку включения / выключения, устройство перейдет в режим пылесоса + УФ + выбиванем, и загорятся все индикаторы. Нажмите кнопку режима "mode", чтобы переключить устройство в режим выбиванием + пылесоса. Нажмите кнопку режима "mode" еще раз, чтобы переключить устройство в режим УФ + пылесоса. Нажмите кнопку режима "mode" еще один раз, чтобы вернуться в режим пылесоса + УФ + выбиванием. Нажмите кнопку включения / выключения еще раз и устройство перестанет работать.

(Область LED дисплея имеет функцию датчика пыли. В чистом состоянии индикатор концентрации пыли становится синим. В загрязненном состоянии индикатор концентрации пыли загорается красным. По мере уменьшения концентрации пыли индикатор медленно меняется с красного на синий).

Примечание:

1. Когда на LED дисплее отображается застревание роликовой щетки "Brush trapped" и мигает значок, пожалуйста, своевременно очистите фильтр и роликовую щетку.
2. По соображениям безопасности ультрафиолетовый свет работает только в пределах 3 см над объектом, а также при наклоне менее 30 градусов. В противном случае ультрафиолетовое излучение автоматически выключится.
3. Не прикасайтесь к воздуховоду в нижней части устройства во избежание ожога рук.

Экран LED дисплея

Режим удаления клещей Режим засасывания пыли Vacuum UV Tap Режим выбиванием Блокирующий режим (Устройство заполнено пылью или щетка в застрявшем положении, мигает значок) Brush trapped Индикатор концентрации пыли (Показание изменения концентрации пыли)

Уход и техническое обслуживание

Примечание:

1. MIF фильтр может быть приобретен у Продавцов пылесосов.
2. Рекомендуется своевременно очищать пылесборник после каждого использования. Когда количество пыли накапливается слишком много и MIF фильтр засоряется, необходимо очистить и при необходимости сменить.

Очистка пылесборника

1. Выключите устройство и отсоедините шнур питания. Затем нажмите кнопку разблокировки и поднимите вверх .(рис.1)

2. Держите пылесборник и крышку пылесборника отдельно, поверните пылесборник по часовой стрелке (рис. 2), извлеките фильтр из пылесборника для очистки. (рис. 3)

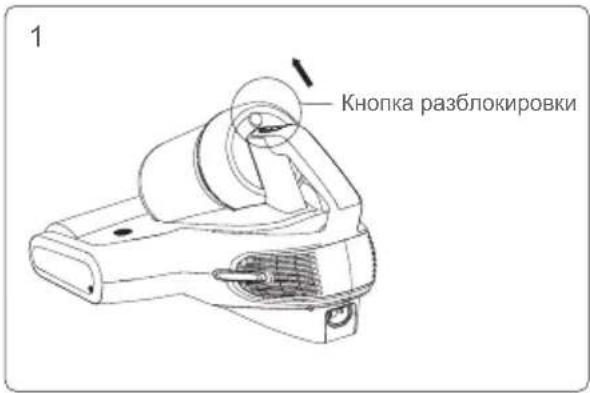

Чистка MIF фильтра и циклонного конуса

Держите циклон в одной руке, зажмите область с маркировкой "ВВЕРХ" другой рукой и выньте фильтр (рис. 4). В направлении стрелки вниз слегка похлопывать для очистки пыли, и не забывать похлопывать в обратном направлении, во избежание его рассыпания (рис. 5). Очистите металлическую фильтровальную сетку с помощью прилагаемого чистящего инструмента.(рис. 6)

1 Кнопка разблокировки

2 Крышка пылесборника Пылесборник

3 Циклонный конус

4 Маркировочная лента MIF фильтр

5 фильтр

6 чистящий инструмент Металлическая фильтровальная сетка

7 Крышка пылесборника

После очистки пылесборника, фильтра и циклона вставьте циклон в пылесборник и поверните крышку пылесборника до тех пор, пока не раздастся звук "щелчок". (рис. 7)

Примечание:

1. Помнить об установке фильтра!
2. Используйте воду или нейтральные реагенты для очистки пылесборника и протрите сухой тканью. Не мойте фильтр до тех пор, пока в этом нет необходимости. Перед повторным использованием убедитесь, что фильтр и пылесборник полностью высохли.

Чистка и установка роликовой щетки

Выключите устройство и отсоедините шнур питания, установите фиксатор крышки роликовой щетки из положения блокировки в положение разблокировки (рис. 8), чтобы снять роликовую щетку для ее очистки. (рис. 9)

После чистки установите роликовую щетку и крышку роликовой щетки обратно в устройство (рис. 10) и зафиксируйте кнопку в положение блокировки. (рис. 11)

Примечание: В целях безопасности, пожалуйста, выключите устройство и отсоедините шнур питания перед чисткой щетки.

Техническое обслуживание и хранение

После каждого использования рекомендуется очищать пылесборник и фильтр для следующего использования. Рекомендуется заменять фильтр через 30-50 часов работы (в зависимости от конкретной ситуации) для лучшего использования.

8 Закрыть Открыть

9 Вынуть Роликовая щетка Крышка роликовой щетки

10 Вставить Роликовая щетка Крышка роликовой щетки

11 Открыть Закрыть

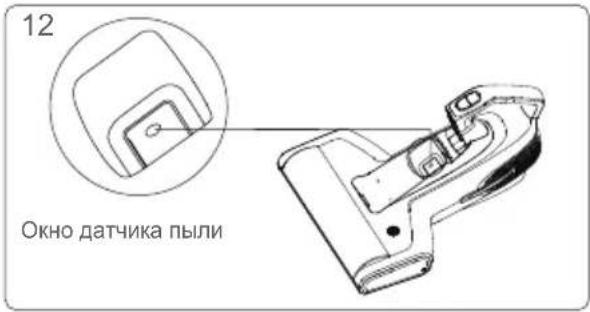

12 Окно датчика пыли

Любая бумага, свинцовое стекло, пластик будут сильно влиять на воздействие ультрафиолетового излучения. Пожалуйста, регулярно протирайте и чистите крышку ультрафиолетовой лампы для лучшего использования.

Не прикасайтесь к окну ультрафиолетовой лампы, так как пятна повлияют на эффективность ультрафиолетового излучения.

Окно датчика пыли в воздуховоде необходимо регулярно чистить и протирать, чтобы избежать влияния на передачу и прием инфракрасных сигналов. (рис. 12)

Если устройство не используется в течение длительного времени, хранить устройство в прохладном и сухом месте и не размещать под прямыми солнечными лучами или во влажной среде.

Транспортируйте устройство только в его оригинальной упаковке.

Требования по технике безопасности

1. Пожалуйста, внимательно прочтите данное руководство по эксплуатации перед использованием и храните его надлежащим образом для дальнейшего использования.
2. Никогда не оставляйте работающее устройство без присмотра.
3. Храните данное устройство в недоступном для детей месте. Не позволяйте детям играть или управлять устройством во избежание несчастных случаев.
4. Держите шнур питания подальше от острых предметов и не тяните за шнур для перемещения устройства в случае повреждения шнура.
5. Не используйте данное устройство для всасывания воды или влажной пыли. Не используйте его во влажных местах (таких как ванная комната, туалет, прачечная и т.д.) во избежание неисправностей.
6. Данное устройство используется только для очистки и удаления пылевых клещей на текстильных изделиях, таких как матрацы, одеяла, подушки, диваны и т.д.
7. Не размещайте устройство вблизи нагревательных приборов и не подвергайте его воздействию прямых солнечных лучей во избежание возникновения пожара.
8. По соображениям безопасности, пожалуйста, не используйте изделие для всасывания горячих предметов, таких как уголь, окурки, острых предметов, таких как битое стекло, легковоспламеняющихся и взрывоопасных веществ, таких как агрессивных жидкостей, бензин, алкоголь. В противном случае это может привести к повреждению устройства или возгоранию.
9. Избегайте длительной работы устройства, когда всасывающее отверстие засорено во избежание его повреждения.
10. Не снимайте крышку роликовой щетки и не выдвигайте крышку наружу при включении или эксплуатации устройства во избежание его повреждения.
11. Данное устройство оснащено ультрафиолетовой лампой, не смотрите на дно устройства при включенном питании во избежание вреда ультрафиолетовых лучей для тела человека.
12. Не наносите этот продукт на растения. Чрезмерное использование ультрафиолетового излучения может привести к их повреждению.
13. Не садитесь на данное устройство во избежание его повреждения.
14. Отключите источник питания во время технического обслуживания, очистки или временном отключении устройства.
15. Если кабель питания поврежден, обратитесь к производителю-заводу, его сервисному отделу или аналогичному отделу за профессиональной помощью.
16. Выключите питание и выньте вилку кабеля, если устройство не используется в течение длительного времени. Держите руки сухими при вынимании вилки кабеля во избежание поражения электрическим током.

Устранение неисправностей

Перед обращением в сервисный центр ознакомьтесь с приведенными ниже описаниями неисправностей и их решениями.

Неисправность	Возможная причина Решение
Устройство не работает	Вилка подключена не плотно. Проверить вилку на плотность.
	В розетке нет тока. Проверить розетку.
	Кнопка-выключатель не нажат. Нажать на кнопку-выключатель.
Сила всасывания снижена	Отверстие всасывания засорено.	Очистить отверстие всасывания.
	Фильтрующий элемент засорен пылью.	Очистить пылесборник и фильтр.
	Циклонный конус засорен пылью	Очистить циклон.
Ультрафи-олетовая лампа не работает	Поверхность очищаемого объекта имеет низкий коэффициент отражения или ультрафиолетовая лампа находится слишком далеко от очищаемого объекта.	При нормальных условиях ультрафиолетовая лампа запускается при условии, что устройство находится на расстоянии 3см от очищаемого объекта.
	Устройство работает в одном и том же положении.	Переместить устройство вперед и назад.
	Устройство находится в вертикальном положении.	Устройство наклонено не более чем на 30 градусов.
	Крышка ультрафиолетовой лампы загрязнена.	Протереть крышку ультрафиолетовой лампы полусухой хлопчатобумажной тканью.
	Ультрафиолетовая лампа повреждена.	Свяжитесь с послепродажным обслуживанием.
Устройство отключается	Пылесборник перезаполнен.	Во избежание перегрева двигателя устройства добавлен механизм защиты от перегрева. При перегреве двигателя прекратите его использование, удалите содержимое, и подождите два часа перед использованием.
	Отверстие всасывания устройства засорено.
	Фильтр засорен.
Роликовая щетка вдруг перестала работать	Роликовая щетка, запутавшаяся посторонними предметами.	Открыть крышку роликовой щетки в соответствии с требованиями и очистите её для использования.
	Ремень отсоединен или сломан.	Открыть крышку роликовой щетки в соответствии с Руководством по эксплуатации, проверить ремень на предмет отсоединения или разлома, и при необходимости обратиться в службу послепродажного сервиса.

Примечание: если после принятия следующих мер неисправность сохраняется, немедленно свяжитесь с послепродажным сервисом или местным дилером.

Спецификация продукции

Технические параметры

Модель BX7 Pro
Номинальное напряжение 220В-240В
Номинальная частота 50Гц
Номинальная мощность 700Вт

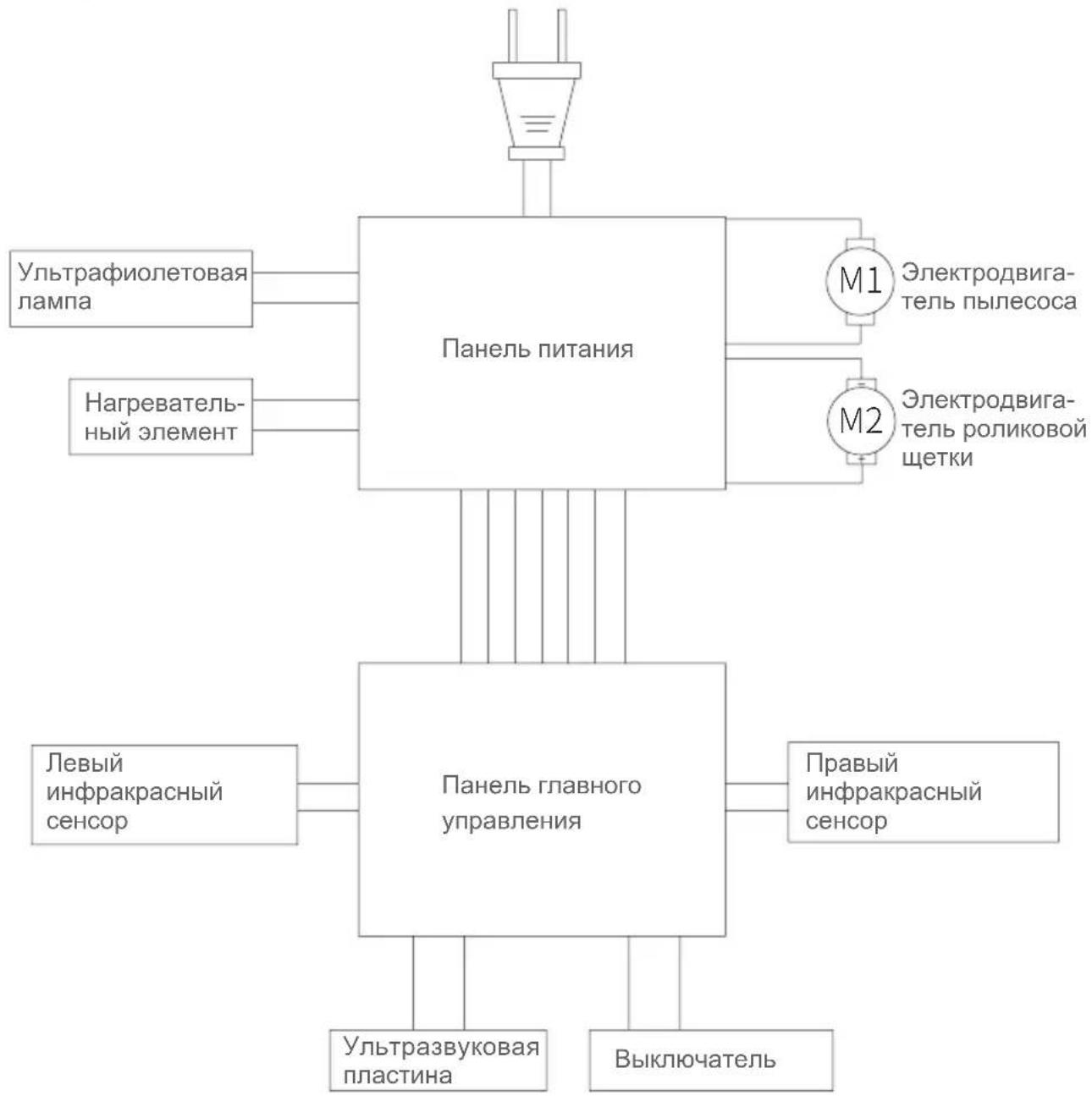

Электрическая схема

Информация о производителе

Производитель Кингклин Электрик Ко., Лтд
Адрес	No1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/ EU отслужившие приборы, и, в соответствии с Европейской директивой 2006/66/EC, поврежденные либо отработанные аккумуляторные батареи/батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Возможны изменения без предварительного уведомления.

Гарантийные обязательства

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними обстоятельствами, или из-за аккумуляторных батарей.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже:

B45H/03E

DBP800547

0742X

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день.

DBP800547

D – год

В – месяц

Р – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства.

Год Месяц Дата
Год	Символ	Месяц	Символ	Дата	Символ	Дата	Символ
2016 А Январь 1 1 1 17 Н
2017	В	Февраль	2	2	2	18	J
2018	С	Март	3	3	3	19	К
2019	Д Апрель 4 4 4 20 L
2020	Е	Май	5	5	5	21	М
2021	F	Июнь	6	6	6	22	N
2022	G	Июль	7	7	7	23	P
2023	Н	Август	8	8	8	24	Q
2024	J	Сентябрь	9	9	9	25	R
2025	К	Октябрь	А	10	А	26	S
2026	L	Ноябрь	В	11	В	27	T
2027	М	Декабрь	С	12	С	28	U
2028	N			13 D 29 V
2029 P				14 E 30 W
2030	Q			15 F 31 X
2031	R			16	G

Импортёр (организация, принимающая претензии):

ООО «Марвел КТ», 107061, г. Москва, Преображенская пл., д.8, ЭТАЖ 27 - ПОМ. LXXXVI.

Тел: [phone] E-mail: [e-mail]

Сделано в Китае

Товар сертифицирован

1L-02

JIMMY
