Typ produktu	Odkurzacz antyroztoczowy
Marka	JIMMY
Model	BX7 Pro
Napięcie znamionowe	220-240 V~
Częstotliwość znamionowa	50 Hz
Moc znamionowa	700 W
Główne funkcje	Odkurzanie, usuwanie roztoczy (UV + gorące powietrze + uderzanie), tryb rolet
Tryby pracy	Uderzanie + odkurzanie, usuwanie roztoczy + odkurzanie, tryb rolet
Typ filtra	Filtr MIF (bawełna filtrująca)
System separacji	Cyklon
Wyświetlacz	Wskaźnik stężenia kurzu (niebieski/czerwony), ikony trybów, wskaźniki blokady i pełnego pojemnika
Czujnik kurzu	Świecący pasek wskaźnika stężenia kurzu
Lampa UV	Tak, z automatycznym wyłączeniem przy nachyleniu >30° lub odległości >3 cm
Generator gorącego powietrza	Tak, do usuwania roztoczy
Generator ultradźwięków	Tak
Dołączona mini szczotka	Tak
Konserwacja filtra	Czyszczenie przez stukanie; zalecana wymiana co 30-50 godzin użytkowania
Czyszczenie pojemnika na kurz	Po każdym użyciu, można myć wodą (oprócz filtra MIF)
Czyszczenie szczotki obrotowej	Zdjąć pokrywę, wyczyścić zanieczyszczenia
Przechowywanie	Chłodne i suche miejsce, unikać bezpośredniego światła słonecznego
Bezpieczeństwo	Automatyczne wyłączanie w przypadku blokady lub pełnego pojemnika; UV wyłącza się przy nadmiernym nachyleniu
Gwarancja	1 rok od daty zakupu
Producent	Kingclean Electric Co. Ltd, Suzhou, Chiny

Często zadawane pytania - BX7 Pro JIMMY

Jak włączyć odkurzacz BX7 Pro?

Podłącz przewód zasilający do urządzenia i gniazdka. Naciśnij przycisk włącznika, aby włączyć. Domyślnie włączony jest tryb odkurzacz + usuwanie roztoczy + roleta. Naciśnij ponownie włącznik, aby wyłączyć.

Jak zmienić tryb pracy?

Naciśnij przycisk trybu, aby przełączać między trybami: uderzanie + odkurzanie, usuwanie roztoczy + odkurzanie, i powrót do trybu pełnego (usuwanie roztoczy + obracanie + odkurzanie). Wyświetlacz pokazuje aktywny tryb.

Co oznacza świecący pasek wskaźnika stężenia kurzu?

Świecący pasek wskazuje czystość: niebieski = czysto, czerwony = brudno. Stopniowo zmienia kolor z czerwonego na niebieski w miarę usuwania kurzu.

Dlaczego lampa UV wyłącza się automatycznie?

Lampa UV wyłącza się, gdy urządzenie jest nachylone pod kątem większym niż 30° lub gdy odległość od obiektu przekracza 3 cm. Zapobiega to przypadkowym uszkodzeniom. Wyprostuj urządzenie lub zbliż je do obiektu.

Jak wyczyścić pojemnik na kurz?

Wyłącz i odłącz urządzenie. Naciśnij przycisk odblokowania i podnieś pojemnik na kurz. Oddziel pokrywę, wyjmij stożek cyklonu i opróżnij kurz. Możesz umyć pojemnik wodą, ale nie filtra MIF. Całkowicie wysusz przed ponownym złożeniem.

Jak wyczyścić filtr MIF?

Wyjmij filtr MIF ze stożka cyklonu. Postukaj nim w kierunku strzałki, aby usunąć kurz. Nie myj go wodą. Jeśli jest zbyt zabrudzony, wymień go (zalecane co 30-50 godzin użytkowania). Użyj szczotki czyszczącej do filtra metalowego.

Co zrobić, jeśli szczotka obrotowa nie obraca się?

Wyłącz i odłącz urządzenie. Przesuń przycisk pokrywy szczotki, aby ją otworzyć, wyjmij szczotkę i usuń splątane włosy lub zanieczyszczenia. Sprawdź również pasek: jeśli jest uszkodzony, skontaktuj się z serwisem.

Odkurzacz ma słabą siłę ssania, co robić?

Sprawdź, czy otwór ssący nie jest zatkany, czy filtr MIF lub cyklon nie są zatkane kurzem. Wyczyść je. Upewnij się również, że pojemnik na kurz nie jest pełny.

Jak konserwować lampę UV?

Przezroczystą pokrywę należy regularnie przecierać czystą szmatką, aby usunąć plamy kurzu i oleju. Nie dotykaj pokrywy palcami. Zapewnia to dobrą penetrację UV.

Gdzie mogę kupić zapasowy filtr MIF?

Filtr MIF można uzyskać od sprzedawcy odkurzacza. Sprawdź instrukcję, aby uzyskać dane kontaktowe producenta lub lokalnego dystrybutora.

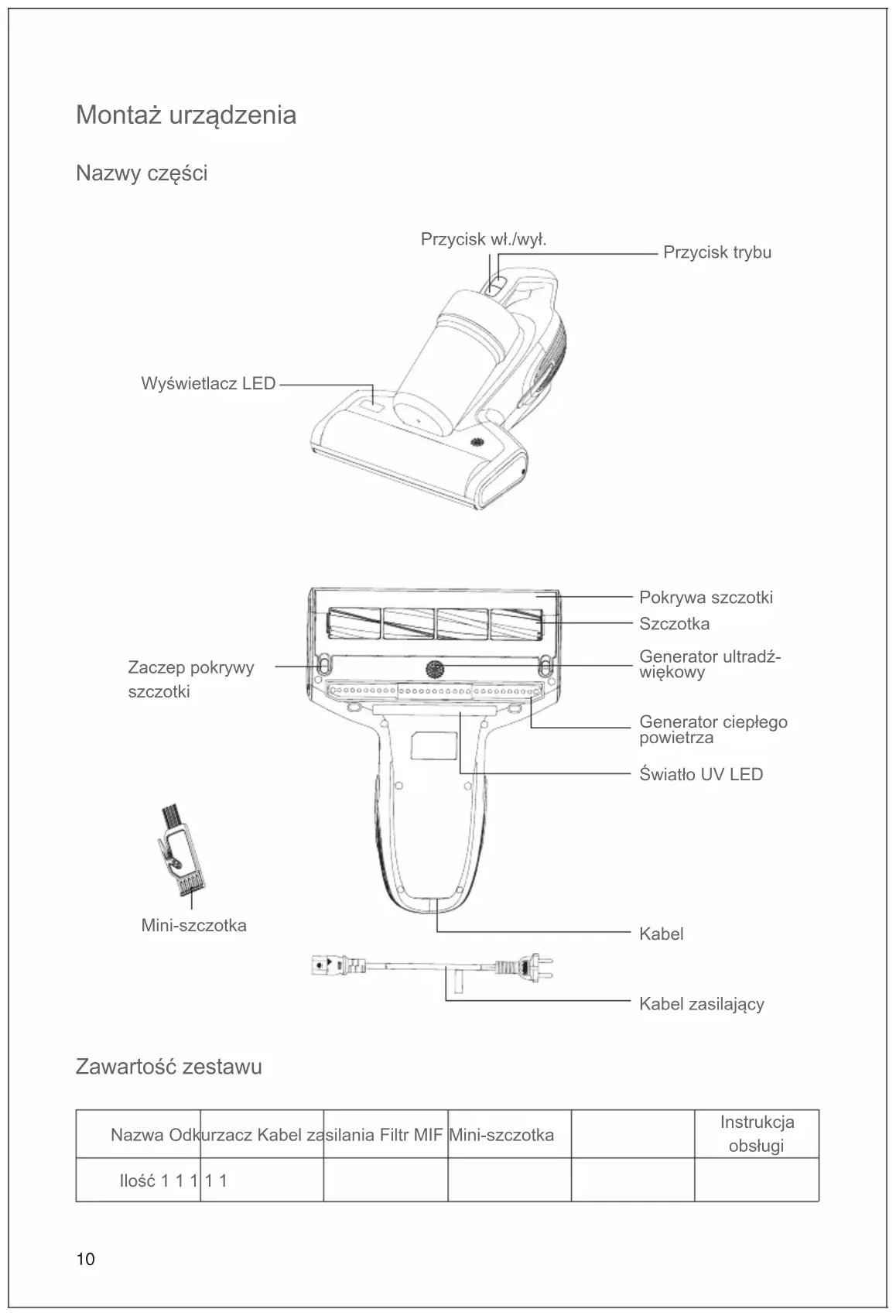

INSTRUKCJA OBSŁUGI BX7 Pro JIMMY

Nazwa Odk	urzacz Kabel za	silania Filtr MIF	Mini-szczotka		Instrukcja obsługi
Ilość 1 1 1	1 1

Użycie produktu

Włóż przewód zasilający do urządzenia i podłącz do gniazdka. Naciśnij przycisk on/off, urządzenie jest w trybie odkurzania+UV+tapping i wszystkie wskaźniki świecą się.Wciśnij przycisk trybu by przełączyć urządzenie w tryb tappingu+odkurzania.Wciśnij przycisk mode ponownie, aby przełączyć urządzenie na tryb odkurzania UV+.Wciśnij przycisk trybu ponownie, aby przełączyć urządzenie z powrotem do trybu odkurzania+UV+tapping. Wciśnij przycisk on/off ponownie, urządzenie przestanie działać. (Obszar wyświetlacza LED posiada funkcję czujnika kurzu. Gdy urządzenie jest czyste, pasek świetlny stężenia kurzu zmienia kolor na niebieski. W stanie zabrudzenia pasek podświetlenia stężenia pyłu zmienia kolor na czerwony. W miarę zmniejszania się stężenia pyłu pasek podświetlenia stężenia pyłu powoli zmienia kolor z czerwonego na niebieski.)

Uwaga:

1. Kiedy wyświetlacz LED pokazuje tryb uwięzionej szczotki i miga ikona, należy wyczyścić filtr i rolkę szczotki.
   2.Ze względów bezpieczeństwa, światło UV działa tylko w zasięgu 3cm powyżej obiektu, jak również mniej niż pod 30 stopniami nachylenia. W przeciwnym razie, światło UV zostanie automatycznie wyłączone.
2. Nie należy dotykać wylotu powietrza na dole urządzenia. Grozi to poparzeniem.

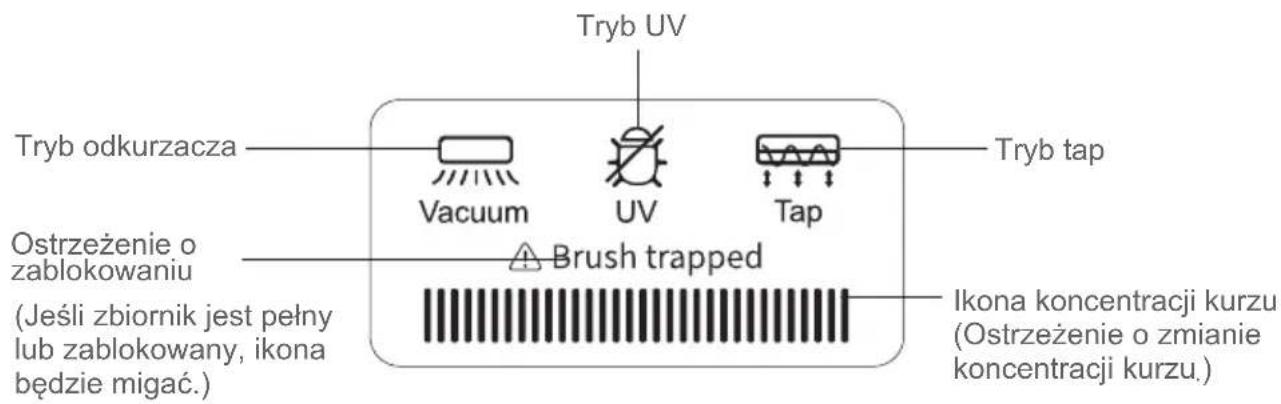

Wyświetlacz LED

Tryb odkurzacza Ostrzeżenie o zablokowaniu (Jeśli zbiornik jest pełny lub zablokowany, ikona będzie migać.) Brush trapped Tryb UV Vacuum UV Tap Tryb tap Ikona koncentracji kurzu (Ostrzeżenie o zmianie koncentracji kurzu.)

Czyszczenie oraz konserwacja

Uwaga:

1. Nowe filtry można zakupić u dystrybutora.
2. Zaleca się wyczyścić zbiornik po każdym użyciu. Jeśli filtr jest zablokowany przez nagromadzenie się kurzu, należy go wyczyścić lub wymienić jeśli to konieczne.

Czyszczenie kubka na kurz

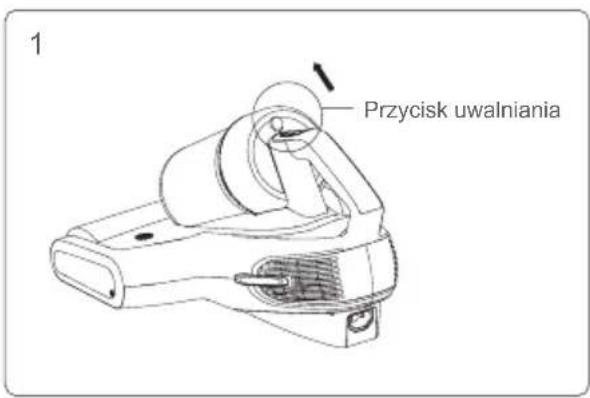

1. Wyłącz urządzenie i odłącz przewód zasilający. Następnie naciśnij przycisk zwalniający i podnieś do góry. (Rys.1)

1 Przycisk uwalniania

1. Przytrzymaj oddzielnie pojemnik na kurz i pokrywę pojemnika na kurz, przekręć pokrywę w kierunku przeciwnym do ruchu wskazówek zegara (Rys.2), zdejmij ją z pojemnika na kurz, aby wyczyścić. (Rys.3)

Czyszczenie filtra i cyklonu

Trzymaj cyklon w jednej ręce, drugą ręką ściśnij logo "UP" i wyjmij filtr (Rys.4), Nie należy stukać w filtr odwrotną stronę w przypadku jego zatkania (Rys.5), Wyczyść metalowy filtr cyklonu za pomocą dołączonej mini szczotki. (Rys.6)

Po wyczyszczeniu zbiornika na kurz, filtra i cyklonu, zamontuj cyklon w zbiorniku na kurz. Obróć zespół pokrywy zbiornika na kurz aż do usłyszenia dźwięku "kliknięcia" który oznacza, że jest on zamontowany na poprawnie. (Rys.7)

Uwaga:

1. Nie należy zapomnieć o założeniu filtra przed użyciem!
2. Do czyszczenia pojemnika na kurz należy używać wody lub neutralnych środków czyszczących, a następnie wytrzeć go suchą ściereczką. Nie należy myć filtra, dopóki nie jest to konieczne. Przed kolejnym użyciem należy upewnić się, że filtr i pojemnik na kurz są całkowicie suche.

Czyszczenie i instalacja wałka szczotki

Wyłącz urządzenie i odłącz przewód zasilający, obróć prawe pokrętło blokujące w kierunku przeciwnym do ruchu wskazówek zegara ręką z pozycji zablokowanej do pozycji odblokowanej (Rys.8), aby wyjąć wałek szczotki w celu oczyszczenia. (Rys.9)

Po wyczyszczeniu rolki szczotki, zainstaluj kolejno rolkę i pokrywę rolki szczotki w urządzeniu (Rys.10) i zablokuj zatrzask rolki szczotki. (Rys.11)

2 Pokrywa zbiornika na kurz Zbiornik na kurz

3 Cyklon

4 Oznaczenie Filtr MIF

5 Filtr

6 Metalowy filtr cyklonu Mini-szczotka

7 Obróć zbiornik na kurz

8 Blokada Odbloko- wanie

9 Wyjmij Szczotka Pokrywa szczotki

10 Install Szczotka Pokrywa szczotki

11 Odbloko- wanie Blokada

Uwaga: ze względów bezpieczeństwa, proszę wyłączyć urządzenie i odłączyć przewód zasilający przed czyszczeniem rolki szczotki.

Konserwacja i przechowywanie

Po każdym użyciu należy wyczyścić pojemnik na kurz i filtr, aby umożliwiać dalsze użytkowanie. Zaleca się wymianę filtra po 30-50 godzinach pracy (w zależności od intensywności użytkowania) w celu lepszego wykorzystania urządzenia.

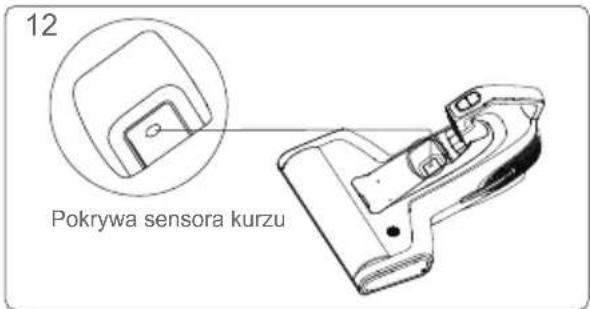

12 Pokrywa sensora kurzu

Papier, szkło ołowiowe oraz plastik mogą mieć wpływ na wydajność światła UV. Zaleca się regularnie przecierać lampę UV ścierką.

Nie należy dotykać tuby UV, jako że zabrudzenia z dotyku mogą osłabić światło.

Urządzenie należy przechowywać w chłodnym oraz suchym miejscu. Nie należy zostawiać na słońcu i w wilgoci.

Osłona czujnika kurzu w wlocie powietrza musi być regularnie czyszczona, aby nie wpływać na nadawanie i odbiór sygnałów podczerwieni. (Rys.12)

Ostrzeżenia

Prosimy o ostrożne zapoznanie się z instrukcją przed użyciem i zachowanie jej na przyszłość.

Nie należy zostawiać działającego urządzenia bez nadzoru.

Wyłącz zasilanie i odłącz kabel zasilania, jeśli urządzenie jest zostawiane bez nadzoru. Nie należy odłącać kabla mokrą ręką.

Odłącz zasilanie od urządzenia, jeśli jest czyszczone lub nieużywane.

Należy trzymać kabel z dala od ostrych obiektów.

Nie należy używać tego produktu do odkurzacza wody lub mokrego brudu. Nie zaleca się używać w wilgotnych pomieszczeniach (łazienkach, toalecie).

Nie należy kłaść urządzenia w pobliżu urządzeń grzejących ani nie należy zostawiać go na słońcu.

Produkt należy trzymać poza zasięgiem dzieci.

Nie należy używać urządzenia, jeśli wlot jest zablokowany.

Produkt korzysta ze światła UV. Dla bezpieczeństwa, nie należy patrzeć bezpośrednio na spód urządzenia gdy jest włączone.

Nie należy używać urządzenia na roślinach. Nadmierne światło UV może je uszkodzić.

Nie należy siadać na urządzeniu – może to doprowadzić do zranień i uszkodzenia produktu.

Nie należy zdejmować pokrywy szczotki lub otwierać jej gdy urządzenie pracuje.

Produkt może być używany tylko do czyszczenia tkanin, materacy, kocy, poduszek oraz sof.

Jeśli kabel posiada widoczne uszkodzenia, skontaktuj się z serwisem w celu naprawy.

Rozwiązywanie problemów

Wypróbuj poniższe rozwiązania, zanim oddasz urządzenie do serwisu.

Problem Możliwa przyczyna Rozwiązanie
Brak zasilania	Kabel zasilania nie jest poprawnie podłączony.	Podłącz kabel jeszcze raz po-prawnie.
	Gniazdko nie jest zasilane. Sprawdź	stan gniazdka.
	Przycisk zasilania nie jest naciśnięty.	Naciśnij przycisk on/off.
Słaba moc ssania	Wlot zatkany. Wyczyść wlot.
	Na filtrze uzbierał się kurz. Wyczyść	zbiornik oraz filtr MIF.
	Na cyklonie zebrał się kurz. Wyczyść	cyklon.
UV tube failure Problem z tubą UV	Funkcja UV automatycznie jest wyłączana dla bezpieczeństwa, jeśli wykryty jest lustrzany obiekt na dole.	Funkcja UV działa tylko jeśli lampa jest nie dalej niż 3cm od powierzchni.
	Urządzenie znajduje się w tym samym punkcie przez zbyt długi czas.	Poruszaj urządzeniem do przodu i do tyłu.
	Urządzenie jest pionowo.	Urządzenie musi być pochylone max. 30 stopni.
	Szkło sensora jest zabrudzone.	Wyczyść szkło za pomocą lekko wilgotnej ścierki.
	Uszkodzona lampa UV. Skontaktuj się z serwisem.
Urządzenie automatycznie się wyłącza	Zbiornik pełny.	Urządzenie wyłączy się automatycznie, aby zapobiec uszkodzeniu silnika podczas długiej pracy. Jeśli urządzenie wyłączy się automatycznie, należy wyczyścić pojemnik na kurz i filtr, odłączyć przewód zasilający i użyć ponownie po 2 godzinach.
	Wlot zablokowany.
	Filtr zablokowany.
Szczotka nie działa	Szczotka zablokowana jest przez zabrudzenia.	Wyjmij szczotkę i wyczyść ją tak jak pokazano w instrukcji.
	Pas uszkodzony.	Skontaktuj się z serwisem.

Uwaga:Jeśli po zastosowaniu poniższych rozwiązań usterka nadal występuje, należy niezwłocznie skontaktować się z serwisem.

Parametry urządzenia

Parametry techniczne

Model BX7 Pro
Napięcie znamionowe 220V-240V~
Częstotliwość znamionowa 50Hz
Moc znamionowa 700W

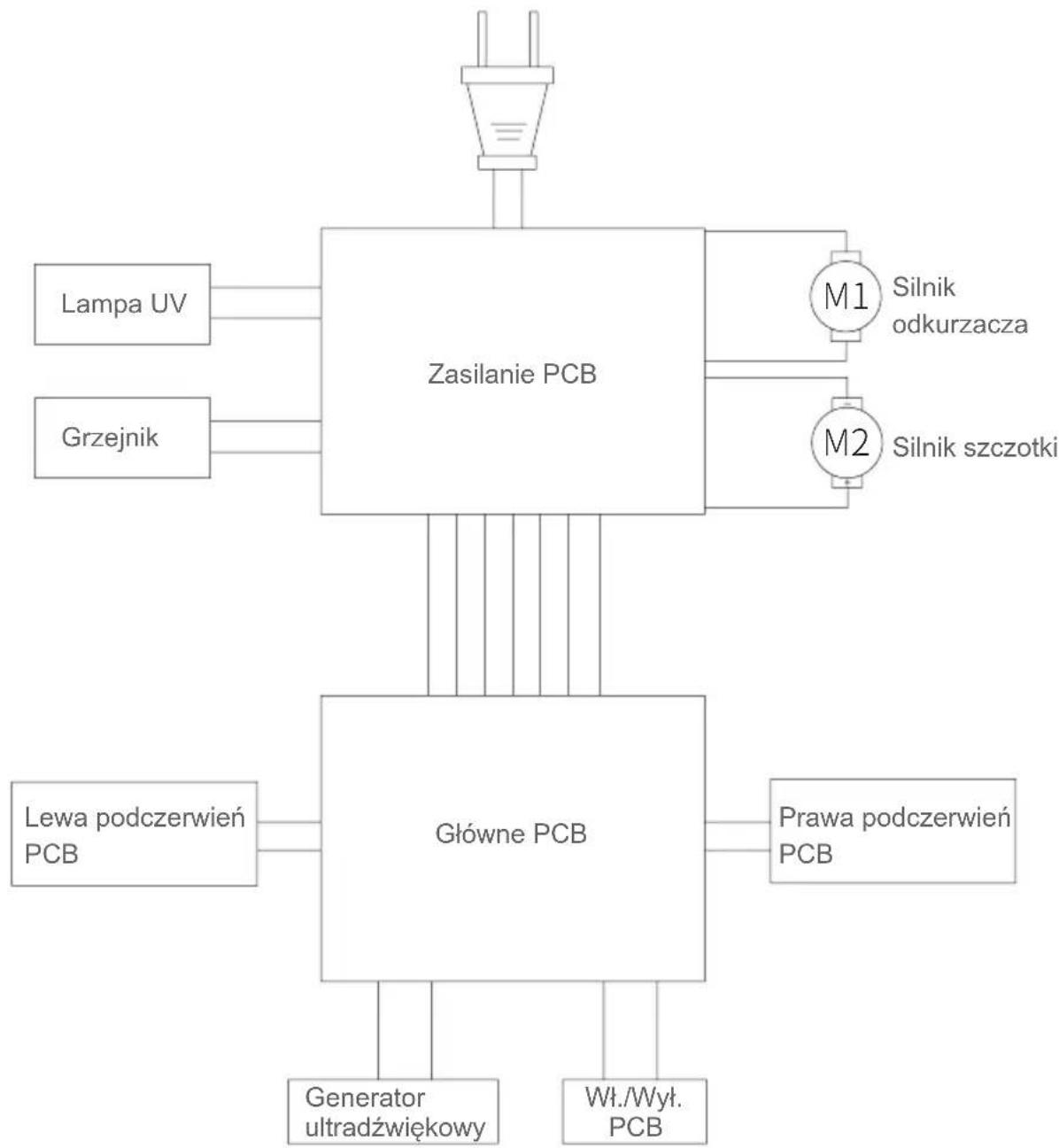

Diagram obwodów

Informacje o producencie

Producent Kingclean Electric Co., Ltd
Adres	No.1 Xiangyang Road, Suzhou New District, prowincja Jiangsu 215009, Chiny

Utylizacja

Nie należy utylizować urządzenia z pozostałymi odpadami domowymi. Produkt należy poddać odpowiedniemu recyclingowi.

Nie wyrzucaj urządzenia do odpadów domowych!

Tylko dla krajów UE: Zgodnie z Wytyczną Europejską 2012/19/UE, maszyny, które nie nadają się już do użytku oraz zgodnie z Wytyczną Europejską 2006/66/WE, wadliwe lub zużyte akumulatory/baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez uprzedzenia.

Informacje o gwarancji

Zastrzega się możliwość wprowadzania zmian bez uprzedzenia.

Informacje o gwarancji.

Ten produkt jest objęty roczną gwarancją na urządzenie oraz serwis, licząc od daty zakupu.

CE

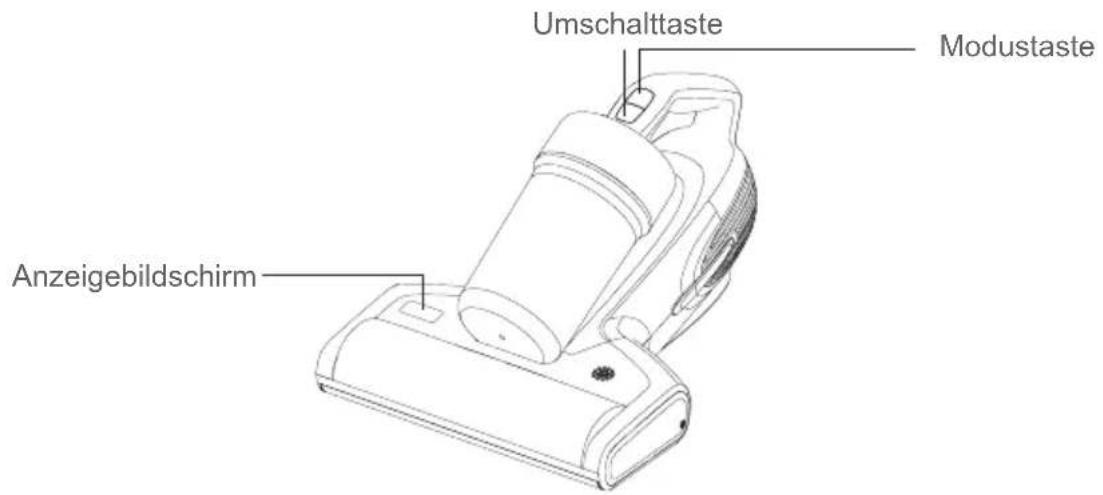

Produktinstallation
