MANUALE UTENTE One+ R18CK3D RYOBI

Attenzione! E'importante leggere le istruzioni contenate nel presente manuale prima di montare il prodotto, svolgere le operazioni di manutenzione sullo stesso e metterlo in funzione.

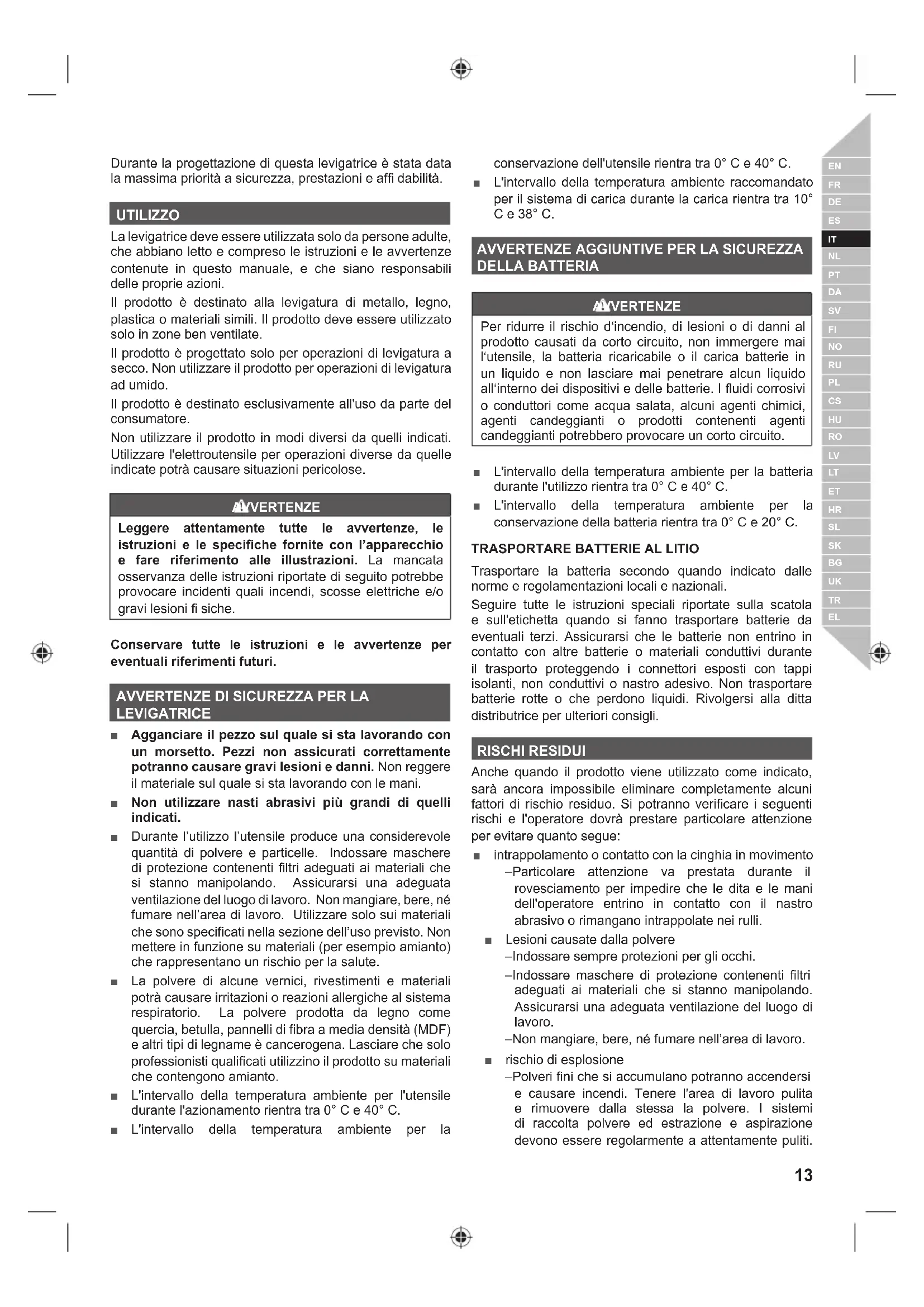

Durante la progettazione di questa levigatrice è stata data la massima priorità a sicurezza, prestazioni e affiabilità.

UTILIZZO

La levigatrice deve essere utilizzata solo da persone adulte, che abbiano letto e compreso le istruzioni e le avventenze contenute in quello manuale, e che siano responsabili delle proprie azioni.

Il prodotto è destinato alla levigatura di metallo, legno, plastica o materiali simili. Il prodotto deve essere utilizzato solo in zone ben ventilate.

Il prodotto è progettato solo per operazioni di levigatura a secco. Non utilizzato il prodotto per operazioni di levigatura ad umido.

Il prodotto è destinato esclusivamente all'uso da parte del consumatore.

Non utilizzato il prodotto in modi diversi da quelli indicati. Utilizzato l'elelettROUTensile per operazioni diverse da quella indicate potraccausare situazioni pericolose.

AVERTENZE

Leggere attendamente tutte le avventenze, le istruzioni e le specifiche fornite con l'apparecchio e fare riferimento alle illustrazioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fi siche.

Conservare tutte le istruzioni e le avventenze per eventuali riferimenti futuri.

AVVERTENZE DI SICUREZZA PER LA LEVIGATRICE

• Agganciare il pezzo sul quale si sta lavorando con un morsetto. Pezzi non assicurati correttamente potranno causare gravi leSIONi e danni. Non reggere il materiale sul quale si sta lavorando con le mani.
  Nonutilizzare nasti abrasivi più grandi di quelli indicati.
• Durante l'utilizzo l'utensile produce una considerevole quantità di polvere e particelle. Indossare maschere di protezione contenenti filtri adeguati ai materiali che si stanno manipolando. Assicurarsi una adeguata ventilazione del luogo di lavoro. Non mangiare, bere, né fumare nell'area di lavoro. Utilizzato solo sui materiali che sono specificati nella sezione dell'uso previsto. Non mettere in funzione su materiali (per esempio amiano) che rappresentano un rischio per la salute.
  La polvere di alcune vernici, rivestimenti e materiali potra causare irritazioni o reazioni allergiche alsystema respiratorio. La polvere prodotta da legno come quercia, betulla, pannelli di fibra a media densità (MDF) e altri tipi di legname è cancerogena. Lasciare che solo professionisti qualificati utilizzino il prodotto su materiali che contengono amianto.
  L'intervallo della temperatura ambiente per l'utensile durante l'azionamento rientra tra 0^ e 40^ .
  L'intervallo della temperature ambiente per la

conservazione dell'utensile rientra tra 0^ C e 40^ C.

L'intervallo della temperatura ambiente raccomandato per il systema di carica durante la carica rientra tra 10^ C e 38^ C.

AVVERTENZE AGGIUNTIVE PER LA SICUREZZA DELLA BATTERIA

AVERTENZE

Per ridurre il rischio d'incendio, di lesions o di danni al prodotto causati da corto circuito, non immershere mai l'utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all'interno dei dispositivi e delle batterie. I fluidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contententi agenti candeggianti potrebbero provocare un corto circuito.

L'intervallo della temperatura ambiente per la batteria durante l'utilizzo rientra tra 0^ e 40^ .
L'intervallo della temperatura ambiente per la conservazione della batteria rientra tra 0^ e 20^ .

TRASPORTARE BATTERIE AL LITIO

Trasportare la batteria secondo quando indicate delle norme e regolamentiazioni locali e nazionali.

Seguire tutte le istruzioni speciali riportate sulla scatola e sull'etichetta quando si fanno trasportare batterie da eventuali terzi. Assicurarsi che le batterie non entrino in contatto con altre batterie o materiali conduitivi durante il trasporto proteggendo i connettori esposti con tappi isolanti, non conduitivi o nastro adesivo. Non trasportare batterie rotte o che perdono liquidi. Rivolgersi alla ditta distributrice per ulteriori consigli.

RISCHI RESIDUI

Anche quando il prodotto viene utilizzato come indicate, sare allafrica impossible eliminare completamente alcuni fattori di rischio residuo. Si potranno verificare i seguenti rischi e l'operaatore dovra prestare particolare attenzione per evitare quanto segue:

• intrappolamento o contatto con la cinghia in movimento
• Particolare attenzione va prestata durante il rovesciamento per impedire che le dita e le mani dell'operatore entrino in contatto con il nastro abrasivo o rimanganato intrappolate nei rulli.
  ■ Lesioni causate alla polvere

-Indossare sempre protezioni per gli occhi.
-Indossare maschere di protezione contenti filtri adeguati ai materiali che si stanno manipolando. Assicurarsi una adeguata ventilazione del luogo di lavoro.
-Non mangiare, bere, né fumare nell'area di lavoro.

■ rischio di esplosione
-Polveri fini che si accumulano potranno accendersi e causare incendi. Tenere l'area di lavoro pulita e rimuovere alla stessa la polvere. I sistemi di raccolta polvere ed estrazione e aspirazione devono essere regolarmente a attendamente puliti.

Quando si levigano metalli, si potanno produrre scintille calde.

rumore e vibrazioni

-Indossare cuffie di protezione quando si mette in funzione il prodotto. Non mettere in funzione il prodotto per lunghi periodi di tempo.

RIDUZIONDEL RISCHIO

E' stato fatto presente che le vibrazioni da utensili a mano potrebbero contribuire a una condizione chiamata Sindrome di Raynaud in alcuni individui. I sintomi, comprehenti formicolio, intorpidimento e perdita di colore alle dita, si verificano di solito quando ci si espone al freddo. Fattori ereditari, esposizione a freddo e umidità, una dieta scorretta, fumo e condizioni di lavoro non sicure potranno contribuire allo sviluppo di quosti sintomi. è possibile prendere delle precauzioni per ridurre le vibrazioni:

• Tenere il corpo al caldo a basso temperature. Quando si utilizes l'utensile, indossare quanti e tenere le manie i polsi caldi. Le basso temperature contribuiscono a causare la Sindrome di Raynaud.
  Dopo aver utilizzato l'utensile per un certo periodo,fare degli esercizi per stimolare la circolazione del sangue.
• Fare spesso delle pause. Limitare la quantità di esposizione giornaliera.

Nel caso in cui si provino i sintomi di esta condizione, interrompere immediatamente l'utilizzo dell'utensile e consultare un dottore.

AVERTENZE

L'utilizzo prolongato dell'utensile potrà causare o aggrevare lesioni più esistenti. Quando si utilizza quello utensile per periodi di tempo prolongati, assicurarsi di fare sempre delle pause regolari.

FAMILIARIZZARE CON IL PRODOTTO

Vedere a pagina 81.

1. Manopola di regolazione levigatrice a nastro
2. Leva di rilascio levigatrice a nastro
3. Controllo della velocità
4. Impugnatura con superficie isolata antiscivolo
5. Pulsante di blocco
6. Grilletto
7. Porta batterie
8. Nastro abrasivo (60 grit)
9. Nastro abrasivo (80 grit)
10. Nastro abrasivo (120 grit)

MANUTENZIONE

AVERTENZE

Questo prodotto non dovra mai essere collegato all'alimentazione nelle si montano le sue parti, svolgono regolazioni, operazioni di pulizia e manutenzione o quando il prodotto non viene utilizzato. Scollegando il prodotto dall'alimentazione se ne previene l'avviamento accidentale che potrebbe causare lesioni gravi.

AVERTENZE

Durante le operazioni di manutenzione, utilizzare solo le parti di ricambio, gli accessori e le parti di collegamento della ditta produttrice originale. Utilizzare parti di ricambio diverse potrebbe causare rischi o danneggiare il prodotto.

Evitare di utilizzato solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere lo sporco, la polvere, ecc.

AVVERTENZE

Non lasciare che liquidi per freni, benzina, prodotti a base di petrollio, oli penetranti, ecc, entrino in contatto con le parti in plastica. Le sostanje chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potra risultare in gravi lesioni personali.

AVERTENZE

Per maggiroe sicurezza e affi dabilità, tutte le riparazioni dovranno essere svolte da un centro servizi autorizzato.

TUTELA DELL'AMBIENTE

Riciclare le materie prime anziché gettarle tra i rifi uti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

SIMBOLISULPRODOTTO

Indicazioni sicurezza

Velocità a vuoto

min-1

Numero di giri o di movimenti al minuto

V Volt

Corrente diretta

Conformità CE

Marchio di conformità EurAsian

Marchio di conformità ucraino

I prodotti elettrici non devono essere smaltiti con i rifi uti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatte adeguatamente tali rifi uti.

SIMBOLI NEL MANUALE

Note

Parto o accessori venduti separatamente

Velocità, minimo

Velocità, massima

I seguito significi indicano i livelli di rischio associati a quello prodotto.

PERICOLO

Indica una situazione immeditamente pericolosa che, se non evitata, potra causare gravi lesioni o morte.

AVVERTENZE

Indica una situazione potenzialmente pericolosa che, se non evitata potra causare gravi lesioni o morte.

ATTENZIONE

Indica una situazione potenzialmente pericolosa che, se non evitata, potra causare lesioni minor o moderate.

ATTENZIONE

(Senza simbolo di allarme in materia di sicurezza) Indica una situazione che può provocare danni materiali.

Il livello di vibrazioni indicate in quello foglio informativo è stato misurato seguito un test svolto secondo i requisiti indicati dallo standard EN62841 e potra essere utilizzato per paragonare un utensile con un'alto. Potra essere utilizzato per una valutazione preliminare dell'esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicatoro tenendo conto delle applicazioni principali dell'utensile. Comunque se l'utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potra variare. Ciò potra significativamente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.

Una valutazione del livello di esposizione alle vibrazioni dovra inoltere prendere in considerazione i tempi in cui l'utensile viene spento o è accesso ma non viene utilizzato. Cio potra significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per proteggere l'operatore agli effetti delle vibrazioni come: conservare correttamente l'utensile e i loro accessori, tenere le mani calde e organizzare i tempi di lavoro.

NL WAARSCHUWING

IT CONDIZIONI DI VALIDITA DELLA GARANZIA RYOBI

In aggiunta ai diritti di legge risultanti dall'acquisto, il prodotto è coperto alla garanzia molto descritta.

1. Il periodo di garanzia è di 24 anni per i consumatori, a decorrere nella data di acquistivo del prodotto. La data deve essere documentata da una fattura o altra prova d'acquisto. Il prodotto è progettato e destinato solo all'utilizzo privato dei consumatori, Pertanto non viene fornita alcuna garanzia in caso di uso professionale o commerciale.
2. Per una seriesi di utensili elettrici (CA/CC) è possibile prolongare il periodo di garanzia或者其他 detrito, registrandosi sul site web www. ryobitools.eu. Gli utensili per i quali è possible prolongare il periodo di garanzia sono chiaramente indicati nei nego e/o sulle confezioni e nella documentazione dei prodotti. L'utente delve registrazione online l'utensile acquistato entro 30 giorni alla data di acquireo. L'utente può registrarsi per la garanzia prolongata nel proprio paese di residenza, se quello è elencato nel modulo di registrazione online dovequesta opzione sua valida. Inoltere gli utenti devono fornire il proprio consenso alla conservazione dei dati da immettere online e devono accettare le condizioni generali. La confirmara di registrazione, inviata tramite e-mail, e la fattura originale indicative la data di acquireto, costituiranno la prova della garanzia prolongata.

3. La garanzia copre tutti i difetti del prodotto durante il periodo di garanzia, risultati da manodopera o materiali alla data di acquisito. La garanzia è limitata alla riparazione e/o sostiluzione e non include alcun altri obbligo quali, a mero titolo esemplificativo, i danni incidentali o consequenziali. La garanzia non è valide se il prodotto è stato usato scorrettamente, in modo contrario al manuale di istruzioni o se è stato collegato in modo errato. La garanzia non è valide per:

4. qualsiasi danno al prodotto dovuto a manutenzione errata;

5. qualsiasi prodotto che sia stato alterato o modificato;
6. qualiasi prodotto le cui curmaturi de identificazione originali (marchi di fabbrica, numero di seriè) siano state cancellate, alterate o rimsose;
7. qualsiasi danno causato alla non osservanza delle istruzioni del manuale;
8. qualsiasi prodotto privo di omologazione CE;
9. qualisiassi prodotto che sua stato sottoposto a un tentativo di riparazione da parte di un professionista non qualificato oppure sulla previa autorizzazione di Techtronic Industries;
10. qualsiasi prodotto collegato a un'alimentazione errata (per ampere, tensione, frequenza);
11. qualiasi da nanno causato da influenze esterne (chimiche, fisiche, urti) o sostanze estranee;
12. la normale usura delle parti di ricambio;
13. uso inappropriato, sovraccarico dell'utensile;
14. uso di accessori o parti non omologate;

15. accessori per utensili elettrici forniti con l'utensile o acquistati separamente. Questa esclusione comprende, a mero titolo esemplificativo, punte per cacciaviti, punte per trapani, dischi abrasivi, carta vetrata, lame e guide laterali;
    componenti (partie e accessori) soggetti alla normale usura compresi, a mero titolo esemplificativo, kit di servizio e manutenzione, spazzole al carbonio, cuscinetti, mandrini, attacchi per punte a vite autoperforante, cavi di alimentazione, maniglie ausiliarie, custodie di trasporto, piastre di levigatura, sacchetti per la polvere, tubi di scarico della polvere, rondelle di feltro, perni e molle per avvitatori ecc.

16. Per la manutenzione il prodotto dev'essere spedito o portato presso uno dei centri assistenza autorizzati RYOBI elencati per agli paese nel seguente elenco di indirizzi dei centri. In alcuni paesi il rivenditore locale RYOBI si incarica di inviarre il prodotto all'organizzazione de assistenza RYOBI. Quando si invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicuro nella contenti pericolosi come la benzina, apporre l'indirizzo del mittente e accompagnarelta da una breve descrizione del guasto.

17. La riparazione/sostituzione ai sensi della presente garanzia è gratuite. Non costituitisce un prolongamento o un nuovo inizio del periodo di garanzia. Le parti o gli utensili scambiati diventano di对我sta propietaria. In alcui paesi iosti di consegnata o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.
18. La presente garanzia é valida in Unione Europea, Svizzera, Islanda, Norwegia, Liechtenstein, Turchia e Russia. Al di fuori di tali aree contattare il rivenditore autorizzato RYOBI per sapere se é valida un'altra garanzia.

CENTRO SERVIZI AUTORIZZATO

Per individuare il più vicino centro servizi autorizzato, visitare il site http:// it.ryobotools.eu/header/service-and-support/service-agents.

NL RYOBI GARANTIEVOORWAARDEN

IT DICHIARIZIONE DI CONFORMITA

Techtronic Industries GmbH

Si dichiara con la presente che il prodotto

Levigatrice

Marca: RYOBI

Numero modello: R18PF

Gamma numero serial: 46292201000001 - 46292201999999

è conforme alle seguenti Direttive Europee e ai seguenti standard armonizzati

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-4:2014

La documentation RoHS è stata compilata comme indicato dalle norme EN 50581:2012

Todd Chipner

Sig. Direttore, Dipartimento Regolazioni & Sicurezza

Autorizzato per compilate il file tecnico:

Alexander Krug, Direttore Amministrativo

Techronic Industries GmbH

IT L'utilizzo del marchio registrato RYOBI è legato alla licenza concessa da Ryobi Limited.
