MANUALE UTENTE ATART1000 AUDIO TECHNICA

Capsula MC stereo ad alimentazione diretta

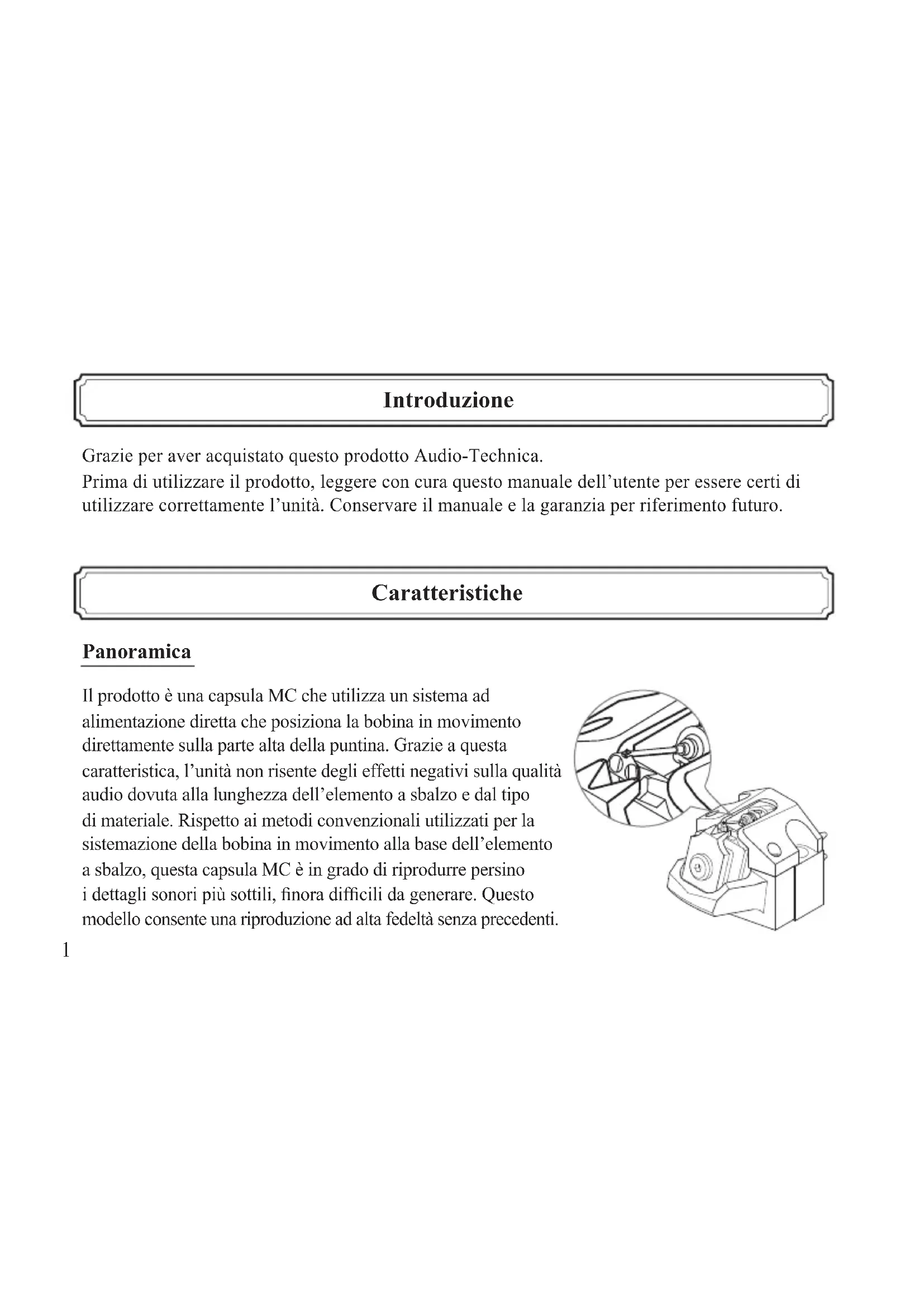

Grazie per aver acquistato quello prodotto Audio-Technica.

Prima di utilizzare il prodotto, leggere con cura quello manuale dell'utente per essere certi di utilizzare correttamente l'unità. Conservare il manuale e la garanzia per riferimento futuro.

Caratteristiche

Panoramaica

Il prodotto è una capsula MC che utilizes un sistema ad alimentazione diretta che posizione la bobina in movimento direttamente sulla parte alta della punita. Grazie a questa caratteristica, l'unità non risente degli effetti negativi sulla qualità audio dovuta alla lunghezza dell'elemento a sbalzo e dal tipo di materiale. Rispetto ai metodi convenzionali utilizzati per la系統azione della bobina in movimento alla base dell'elemento a sbalzo,但这a capsula MC è in grado di riproduire persino i dettagli sonori più sottili, finora difficili da essere. Questo modello consente una riproduzione ad alta fedeltàenza precedenti.

Dettagli del modello Struttura

Il materiale della bobina utilizzato è un cavo PCOCC del diametro di 20~ m , avvolootto volte per un diametro di 0,9mm per creare una bobina dal nucleo non-magnetico. Il nucleo è stratificato con una pellicola speciale, ultrasottile da 25~ .Nonostante il tipo di nucleo sia non magnetico, si ottiene una tensione in uscita di 0,2mV con una impedenza bobina di 3 ohm posizionando la bobina nella spazio di 0,6mm di un potente circuito magnetico. La presenza di specifiche che esaltano le caratteristiche straordinarie delle bobine con nucleo non magnetico e circuiti magnetici appositamente progettati si create un Campo sonoro tridimensionale con qualità audio dinamica e chiarezza naturale.

La base che supporta il circuito magnetico speciale e il systemi di vibrazioni è realizzata in titanio. La base è strutturata in modo molto robusto fondamentale per fornire una riproduzione uniforme e consistente.

Essa unitamente con la copertura di plastica rigida della capsula e la custodia di alluminio disperse la risonanza che inflisce negativamente sulla qualità del suono.

Puntina a contatto di linea speciale ed elemento a sbalzo in boro solido del diametro di 0,26 mm

La puntina è di tipo a contatto di linea speciale da 1,6 × 0,3 mil integrata in un elemento a sbalzo del diametro di 0,26~mm , che consente i segnali musicali letti alla puntina di essere trasmessi con precisione alla bobina in movimento.

Contenuto della confezione

Prima di utilizzare il prodotto, controllare che siano presenti tutti i componenti previsti. Se mancano alcuni componenti o se quosti sono danneggiati contattare il rivenditore locale Audio-Technica.

Capsula

Spazzola

Custodia (cassa in legno) Kit cavo conduttore PCOCC

• Cacciavite non-magnetico - Manuale dell'utente (questo manuale)

• Rondella × 2 - Nota importante

• Protezione - Garanzia

Dado × 2 Informazioni forza di tracciamento

Viti per installazione della capsula (12mm× 2,18mm× 2)

• Gli accessori per il prodotto sono confezionati insieme nella cassa. Aprire rispetto il senso della freccia nella cassa.

Precauzioni di sicurezza

• Conservare la busta di plastica fornita col prodotto lontano dai bambini e da fiamme viverevite incidenti o incendi.
• Conservare la busta di plastica lontano dai bambini per evitare incidenti o problemi di funzionamento.
• Non posizionare il prodotto in luoghi in cui è esposto alla luce diretta del sole, vicino a dispositivi di riscaldamento o in luoghi con temperature elevate, umidità, o elevate concentrazioni di polvere per evitare problemi di funzionamento.
• Non toccare ilsystema di vibratione del prodotto per evitare problemi di funzionamento.
• Non smontare o modificare il prodotto per evitare problemi di funzionamento.
• Evitare di sbattere il prodotto per evitare problemi di funzionamento.

Come togliere il prodotto alla custodia

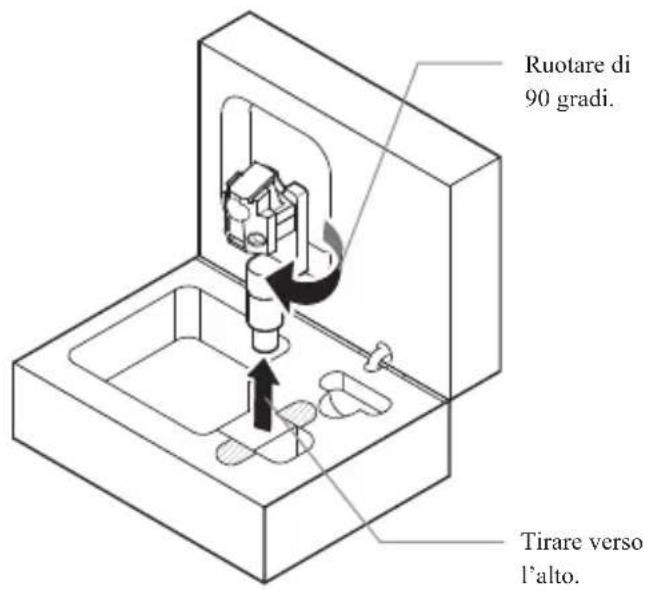

1 Sollevare il prodotto e la testina sagomata in modo che il prodotto sia rivolto verso l'alto.

2 Ruotare la testina sagomata di 90 gradi e tirarla verso l'alto.

3 Utilizzato il cacciavite non magnetico in dotazione, togliere il prodotto alla testina sagomata.

• Durante esta operazione, procedere con estrema cautela per non danneggiare il sistema di vibrazione del prodotto.

• Il prodotto può essere conservato nella custodia con una testina sagomata di Audio-Technica.

• La custodia del prodotto è di legno, per cui si consiglia di non conservarla nei seguenti ambienti per evitare deformazione, scolorimento o altri danni:

-luoghi caldi e umidi

-luoghi esposti ai raggi UV (luce solare e luce fluorescente)

Nome di ciascun componente

Familiarizzare con ciascun componente prima di utilizzato il prodotto.

Come montare/smontare la protezione

La protezione è montata al momento dell'acquisto.

Come smontare

Punta della protezione

Come montare

Porre il dito
sulla punta della
protezione e premere
verso l'alto.

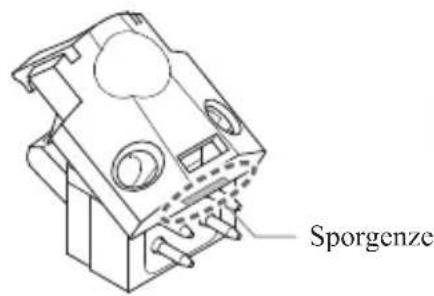

1 Allineare la sporenza sul prodotto con la sporenza sul retro della protezione.

2 Premere la punta della protezione fino allo scatto.

• Controllare di montare la protezione quando si conserva il prodotto nella custodia.

Modalità d'uso

Il prodotto è extremamente delicato. Gestirlo con cura.

Montare il prodotto sulla testina sagomata di cui si dispone.

• Montare la capsula con la protezione per evitare di danneggiare il systemà di vibrazione.
• Stringere temporaneamente le viti.
• La testina sagomata non serve quando si collega il prodotto a un braccio integrato. Collegare direttamente al braccio con puntina.

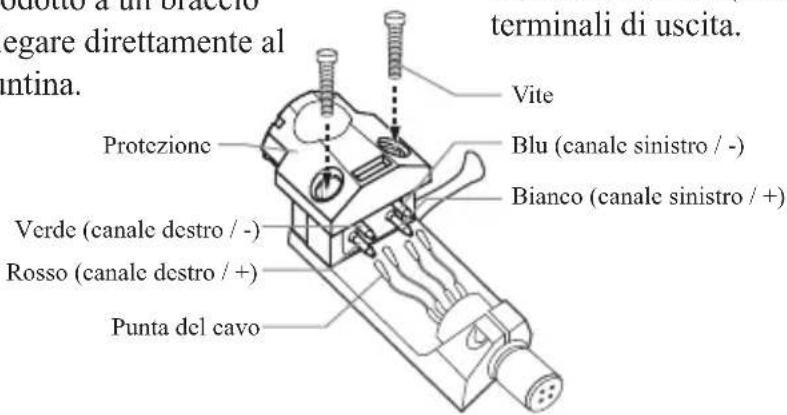

Collegare le punte dei cavi, annotando la polarità in uscita.

• Collega le punte dei cavi della testina ai terminali di uscita del prodotto dello stesso colore. Se una punta di un cavo è lenta, appiattirla e ricollegarla al terminale di uscita.
  Non usare calore (da saldatura, ecc.) sui terminali di uscita.

3 Togliere la protezione dal prodotto.

Per maggiori dettagli, vedere la sezione "Come montare/smontare la protezione" a pag.8.

Stabilire la posizione corretta per installare il prodotto (regolare la sporgenza).

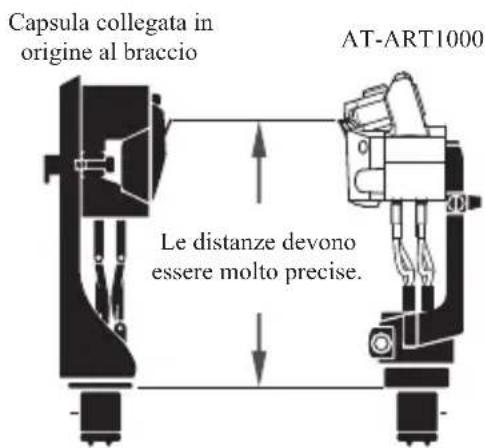

• Regolare la sporgenza seguendo le istruzioni nel manuale dell'utente del braccio con la puntina o del giradischi. Se non si è sicuri allineare la puntina con la capsula attaccata originariamente al braccio con la puntina (come illustrato nella figura).
• Uno spazio eccessivo comprometera la qualita audio, per cui allineare dello spazio di 1mm se possibile.

Finire di stringere le viti, controlling che la parte sinistra e destra siano in equilibrio.

6 Regolare la forza di tracciamento.

• Dovuto alla modalita di assemblaggio del prodotto, agli unità varia nella forza di tracciamento standard. Se non si utilizza la forza di tracciamento appropriata, la bobina non si posizione in modo appropriato col circuito magnetoico, diminuendo la tensione in uscita e la separazione dei canali. Accertarsi di regolare la forza di tracciamento appropriata prima dell'uso.

• Confermare la forza di tracciatura per il prodotto usando il modulo separato "Informazioni forza di tracciamento".

Regolare l'altezza del braccio.

• Regolare l'altezza in modo che la superficie inferiore della testina sagomata e la superficie del disco si trovino in parallelo, come si vede lateralmente. Un'altezza del braccio inappropriata cui provocare il contatto della struttura del prodotto con il disco rovinando la qualità audio o danneggiando il disco.
• A seconda del giradischi/braccio in uso, potrebbe non essere possibile regolare l'altezza del braccio.

Regolare l'antiskating.

• Se l'antiskating del braccio non è regolato correttamente si promotte bilanciamento del canale.Seguire le istruzioni nel manuale dell'utente del braccio o del giradischi per controllare le regolazioni appropriate del prodotto.

• Sono necessari un trasformatore, un amplificatore di testa o un fono-equalizzatore singolo per collegare un preamplificatore/amplificatore. Se il preamplificatore/amplificatore a un ingresso fono (posizione MC) può essere utilizzatoosi com'è. Per usufruire completamente della qualità audio del prodotto, si consiglia di utilizzato un trasformatore riduttore (in vendita separamente), un amplificatore di testa (in vendita separamente) o un fono-equalizzatore (in vendita separamente). Per le istruzioni di collegamento,fare riferimento al manuale dell'utente dell'apparecchiatura che si desidera collegare.

Manutenzione

Per averere cura del prodotto, procedere rispettando le seguenti precauzioni.

• Tenere la punita sempre pulita.
• Utilizzare la spazzola in dotazione per togliere sporco e polvere alla punta. Non usare altri tramne la spazzola in dotazione. Se si utilizza una spazzola comunamente disponibile in commercio, con setole lunghe si rischia di graffiare la bobina o la guida, provocando dei danni.
• Un detergente per punite (in vendita separatamente) è consigliato per togliere lo sporco ostinato.
• Prima di utilizzare il prodotto, pulire il disco con detergente per disco (in vendita separamente).
• Quando il prodotto è smontato dal braccio, non dimenticare di applicare la protezione e di conservare il prodotto lontano dall'amplificatore da altre fonti di calore e materiali magnetici.
• Conservare il prodotto in un ambiente fresco e asciutto per evitare temperatura ed umidità elevate.
• La spazzola è inclusa nella custodia. Conservare la spazzola nella custodia, quando non è utilizzata.

Pulizia della puntina

Sezione trasversale del prodotto

Non usare la spazzola
sull'elemento a sbalzo. Le guide versuso le bobine si muovono lungo la superficie dell'elemento a sbalzo e possono essere danneggiata alla spazzola.

Spostare sempre la spazzola nella direzione in cui ruota il disco.

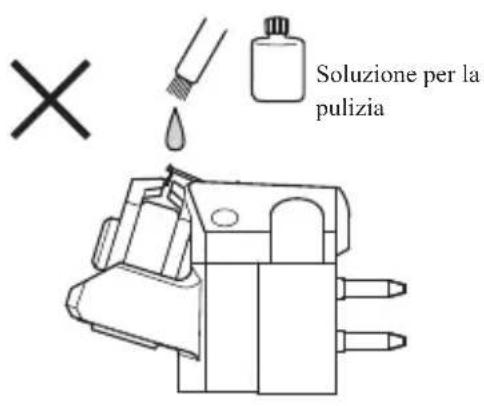

Se si utilizes una soluzione per la pulizia (in vendita separamente) che contiene composti di alcol, aplicare una piccola quantità della soluzione sulla spazzola e pulire solo la puntina.

Non pulire con la puntina rivolta.
verso l'alto. Se la soluzione per la
pulizia goccia accidentally e
giunge in contatto con le bobine,
puo provocare dei danni.

Programma di ricostruzione capsula

Per proteggere da dati e usura l'elemento a sbalzo e la puntina del prodotto, offriamo un servizio a pagamento per il Programma di ricostruzione capsula.

Il programma prevede la sostituzione di tutto il gruppo formato da puntina, elemento a sbalzo, bobine e attenuatori in gomma. Per maggiori dettagli sul programma, si consiglia di visitare il relative site web all'indirizzo http://www.audio-technica.com/art1000/ oppure di contattare il centro di assistenza Audio-Technica locale.

Si noti che il programma potrebbe essere interrotto alla preavviso a seconda della disponibilità dei ricambi o della quantità di tempo trascorsa da quando il prodotto non più in produzione.

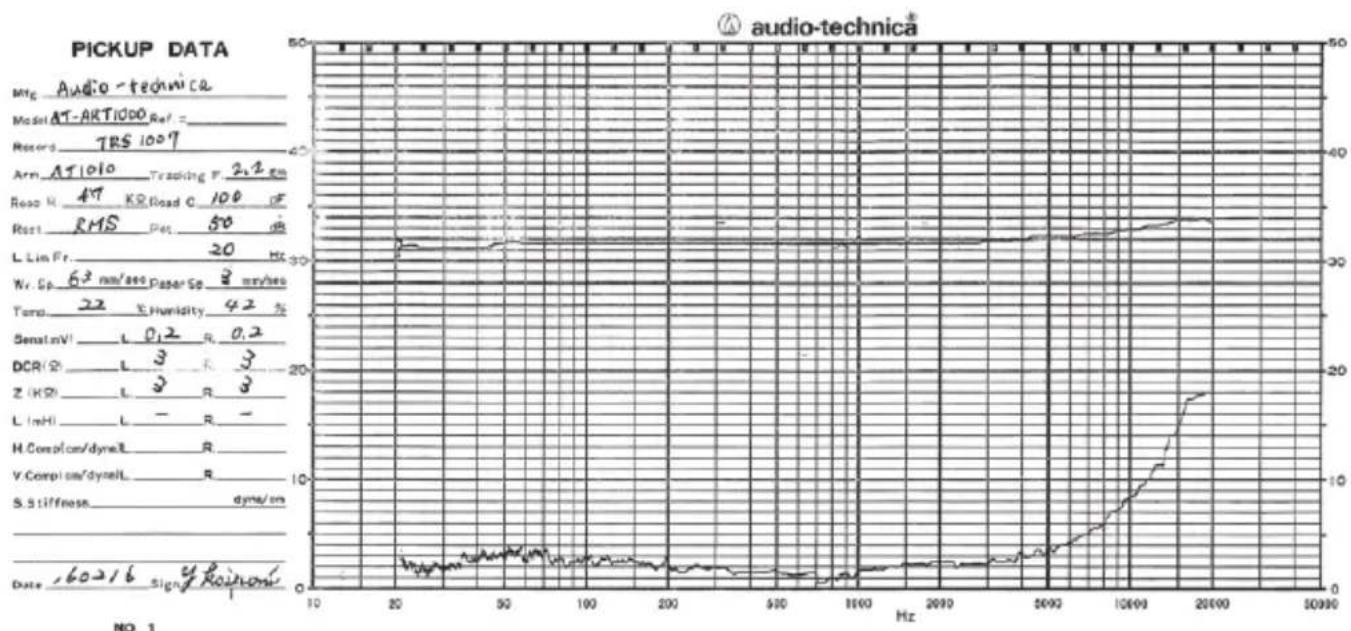

Caratteristiche di frequenza e separazione

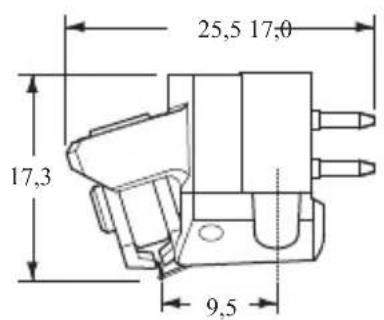

Dimensioni

(Unità:mm)

Specifiche tecniche

Tipo	Sistema ad alimentazione diretta, con bobina con nucleo non magnetico (MC)
Risposta in frequenza da 15 a 30.000 Hz
Tensione in uscita 0,2 mV (1 kHz, 5 cm/sec.)
Separazione canali 30 dB (1 kHz)
Equilibrio in uscita 0,5 dB (1 kHz)
Forza di tracciamento Vedere “Informazioni forza forza di tracciamento”
Impedenza bobina 3 ohm (1 kHz)
Resistenza CC 3 ohm
Impedenza di carico ≥ 30 ohm (con amplificatore di testa collegato)
Induttanza della bobina ≤ 1 μH (1 kHz)
Conformità statica 30×10	-6cm/dyne
Conformità dinamica 12×10	-6cm/dyne (100 Hz)
Puntina Puntina a contatto di linea speciale

Elemento a sbalzo in boro solido del diametro di 0,26mm

Angolo di tracciatura verticale 21^

Dimensioni 17,3mm× 17,0mm× 25,5mm (H× L× P)

Peso 11g

Accessori

Custodia (cassa in legno)
Cacciavite non-magnetico
Rondella × 2
- Protezione
Dado × 2
Viti per installazione della capsula (12mm× 2,18mm× 2)
Spazzola
Kit cavo conduttore PCOCC

Le specifiche sono soggette a cambiamenti alla preavviso.
