ATM350W - Microfono AUDIO TECHNICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono a condensatore cardioide per strumento
Risposta in frequenza	40 - 20 000 Hz
Direttività	Cardioide
Filtro taglia-bassi	80 Hz, 12 dB/ottava (commutabile sul modulo AT8543)
Sensibilità	-49 dB (3,5 mV) (0 dB = 1 V/Pa, 1 kHz)
Impedenza	200 ohm
Pressione acustica massima	159 dB SPL (1 kHz, THD 1%)
Dinamica	130 dB (1 kHz a SPL max)
Rapporto segnale/rumore	65 dB (1 kHz a 1 Pa, ponderato A)
Alimentazione	Alimentazione phantom 11 V a 52 V CC, 3,5 mA
Dimensioni microfono	Lunghezza 37,8 mm, diametro 12,2 mm
Dimensioni modulo di alimentazione	Lunghezza 92 mm, diametro 18,9 mm
Peso microfono	14,5 g
Peso modulo di alimentazione	90 g
Connettore di uscita	XLRM a 3 pin integrato nel modulo
Lunghezza del cavo	4 m (solidale al microfono), connettore HIROSE HR10
Capsule intercambiabili (opzione)	UE-O omnidirezionale, UE-H ipercardioide
Accessori forniti	Modulo di alimentazione AT8543, fissaggio per strumento, fissaggio violino AT8468, custodia rigida per trasporto
Manutenzione	Evitare esposizione prolungata al sole, temperature > 43 °C, elevata umidità. Pulire con un panno asciutto.
Sicurezza	Non sottoporre a urti, non smontare, non maneggiare con le mani bagnate.
Riparabilità	Parti di ricambio non specificate. Consultare un centro assistenza autorizzato Audio-Technica.

Domande frequenti - ATM350W AUDIO TECHNICA

Che alimentazione richiede l'ATM350W?

L'ATM350W richiede un'alimentazione phantom da 11 V a 52 V CC, con un consumo di 3,5 mA. Utilizzare il modulo di alimentazione AT8543 fornito.

Come attivare il filtro taglia-bassi?

Il filtro taglia-bassi a 80 Hz (12 dB/ottava) si attiva facendo scorrere l'interruttore sul modulo di alimentazione AT8543 verso la linea obliqua. Ciò riduce i rumori a bassa frequenza come quelli dei sistemi di climatizzazione.

Quali tipi di strumenti posso equipaggiare con questo microfono?

Grazie ai suoi fissaggi intercambiabili, l'ATM350W può essere utilizzato su ottoni, ance, pianoforti, rullanti, tom, violini, chitarre e fisarmoniche.

Come fissare il collo di cigno sul supporto?

Inserire il collo di cigno nel foro del supporto fino a raggiungere la base, quindi stringere saldamente la vite. Non forzare e non utilizzare utensili per evitare di danneggiare le filettature.

Posso utilizzare una capsula diversa?

Sì, capsule intercambiabili sono disponibili come opzione: UE-O (onnidirezionale) e UE-H (ipercardioide). Consentono di modificare la direttività secondo le vostre esigenze.

Come pulire e manutenere il microfono?

Evitare l'esposizione prolungata al sole, a temperature > 43 °C e a elevata umidità. Pulire con un panno asciutto e riporlo nella sua custodia da trasporto.

Quali accessori sono inclusi nel kit ATM350W?

Il kit comprende: il microfono ATM350A, il modulo di alimentazione AT8543, il fissaggio per strumento AT8491W (per legni), il collo di cigno AT8490, il fissaggio per violino AT8468 e una custodia rigida per trasporto.

Il microfono può essere utilizzato senza modulo di alimentazione?

No, l'ATM350A necessita di un modulo di alimentazione (AT8543) per funzionare. Tuttavia, le versioni wireless ATM350acW e ATM350acH si collegano direttamente a un trasmettitore tascabile senza modulo.

Qual è la lunghezza del cavo fornito?

Il cavo miniaturizzato solidale al microfono misura 4 metri e si collega al modulo di alimentazione tramite un connettore bloccabile a 4 pin (tipo HIROSE HR10).

Come evitare i feedback con questo microfono?

La direttività cardioide del microfono riduce la sensibilità ai suoni provenienti da dietro, consentendo di controllare i feedback. Posizionare il microfono in modo che la capsula sia orientata verso la sorgente sonora principale.

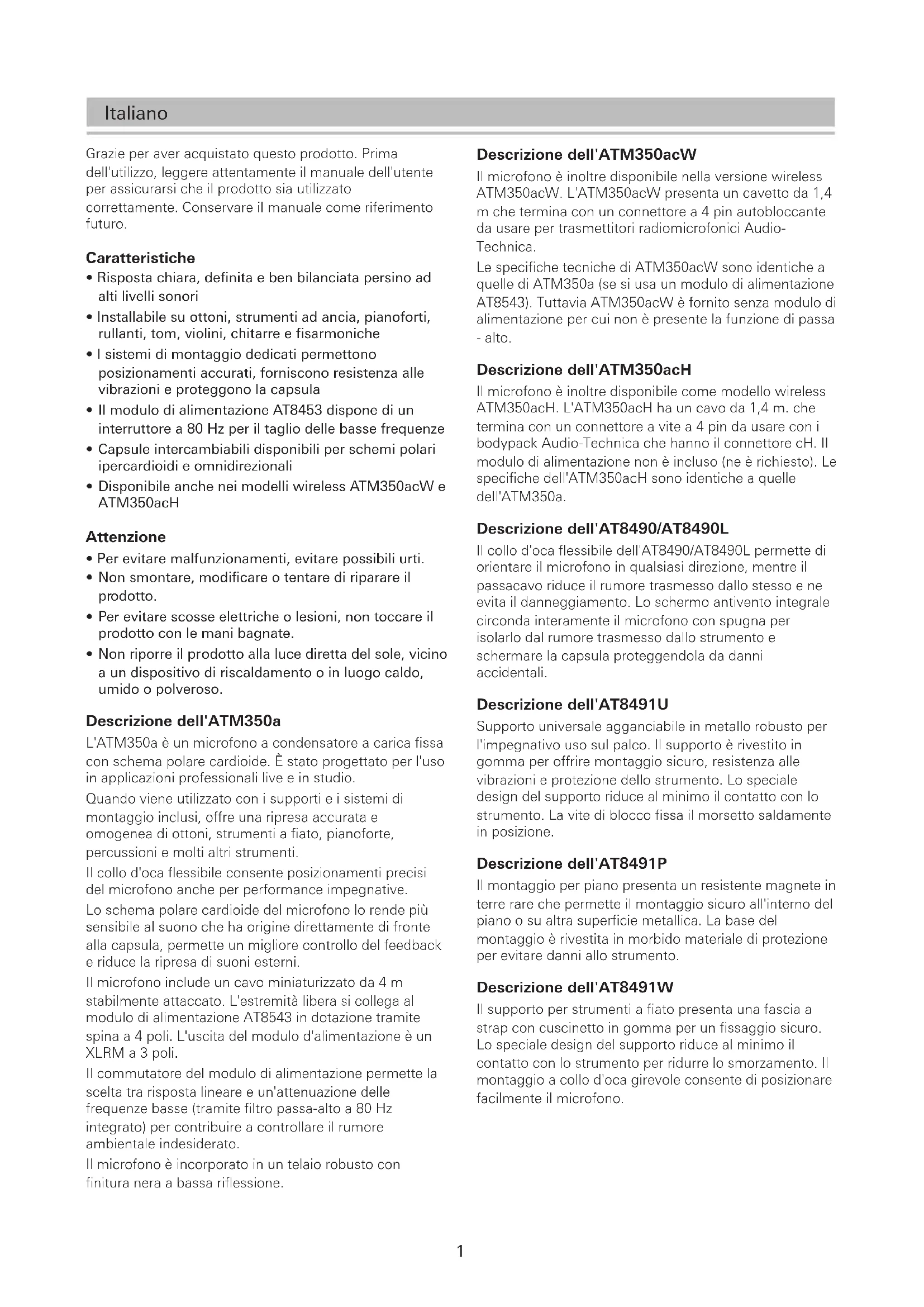

MANUALE UTENTE ATM350W AUDIO TECHNICA

Microfono a condensatore cardioide per strumenti

Manual de usuario

Grazie per aver acquistato quello prodotto. Prima dell'utilizzo, leggere attendamente il manuale dell'utente per assicurarsi che il prodotto sia utilizzato correttamente. Conservare il manuale come riferimento futuro.

Caratteristica

Risposta chiara, definita e ben bilanciata persino ad alte livelli sonori
- Installabile su ottoni, strumenti ad ancia, pianoforti, rullanti, tom, violini, chitarre e fisarmoniche
- I sistemi di montaggio dedicati permettono posizionamenti accurati, forniscono resistenza alle vibrazioni e proteggono la capsula
- Il modulo di alimentazione AT8453 dispone di un interruptatore a 80Hz per il taglio delleasse frequence
- Capsule intercambiabili disponibili per schemi polari ipercardioidi e omnidirezionali
- Disponibileanche nei modelli wireless ATM350acW e ATM350acH

Attenzione

• Per evitare malfunzionamenti, evitare possibili urti.
  Non smontare, modificare o tentare di riparare il prodotto.
• Per evitare scosse elettriche o lesioni, non toccare il prodotto con le mani bagnate.
• Non ripore il prodotto alla luce diretta del sole, vicino a un dispositivo di riscaldamento o in luogo caldo, umido o polveroso.

Descrizione dell'ATM350a

L'ATM350a è un microfono a condensatore a carica fissa con schema polare cardiode. è stato progettato per l'uso in applicazioni professionali live e in studio.

Quando viene utilizzato con i supporti e i sistemi di montaggio inclusi, offre una ripresa accurata e omogenea di ottoni, strumenti a fiato, pianoforte, percussioni e multi altri strumenti.

Il collo d'oca flessibile consente posizionamenti precisi del microfono anche per performance impregnative.

Lo schema polare cardioide del microfono lo rende più sensibile al suono che ha origine direttamente di fronte alla capsula, permette un migliorie controlo del feedback e riduce la ripresa di suoni esterni.

Il microfono include un cavo miniaturizzato da 4 m stabilmente attaccato. L'estremità libera si collega al modulo di alimentazione AT8543 in dotazionetramite spina a 4 poli. L'uscita del modulo d'alimentazione è un XLRM a 3 poli.

Il commutatore del modulo di alimentazione permette la scelta tra risposta lineare e un'attenuazione delle frequenze basse (tramite滤ro passa-alto a 80Hz integrato) per contribuire a controllare il rumore ambientale indesiderato.

Il microfono è incorp.orato in un telaio robusto con finitura nera a bassa riflessione.

Descrizione dell'ATM350acW

Il microfono è inoltre disponibile nella versione wireless ATM350acW. L'ATM350acW presenta un cavetto da 1,4 m che termina con un connettore a 4 pin autobloccante da usare per trasmettitori radiomicrofonici Audio-Technica.

Le specifiche tecniche di ATM350acW sono identiche a quelle di ATM350a (se si usa un modulo di alimentazione AT8543). Tuttavia ATM350acW è fornito alla modulo di alimentazione per cui non è presente la funzione di passa - alto.

Descrizione dell'ATM350acH

Il microfono è inoltre disponibile come modello wireless ATM350acH. L'ATM350acH ha un cavo da 1,4 m. che termina con un connettore a vite a 4 pin da usare con i bodypack Audio-Technica che hanno il connettore cH. Il modulo di alimentazione non è incluso (ne è richiesto). Le specifiche dell'ATM350acH sono identiche a quella dell'ATM350a.

Descrizione dell'AT8490/AT8490L

Il collo d'oca flessibile dell'AT8490/AT8490L permette di orientare il microfono in qualsiasi direzione, nelle passacavo riduce il rumore trasmesso dallo stesso e ne evita il danneggiamento. Lo schermo antivento integrale circonda interamente il microfono con spugna per isolarlo dal rumore trasmesso dallo strumento e schermare la capsula proteggendola da danni accidentali.

Descrizione dell'AT8491U

Supporto universale agganciabile in metallo robusto per l'impegnativo uso sul palco. Il supporto è rivestito in gomma per offrir montaggio sicuro, resistenza alle vibrazioni e protezione dello strumento. Lo speciale design del supporto riduce al minimo il contatto con lo strumento. La vite di blocco fissa il morsetto saldamente in posizione.

Descrizione dell'AT8491P

Il montaggio per piano presenta un resistente magnete in terre rare che permette il montaggio sicuro all'interno del piano o su altra superficie metallica. La base del montaggio è rivestita in morbido materiale di protezione per evitare danni allo strumento.

Descrizione dell'AT8491W

Il supporto per strumenti a fiato presente una fascia a strap con cuscinetto in gomma per un fissaggio sicuro. Lo speciale design del supporto riduce al minimo il contatto con lo strumento per ridurre lo smorzamento. Il montaggio a collo d'oca girevole consente di posizionalefacilitmente il microfono.

Descrizione dell'AT8491D

L'hardware per l'installazione su batteria è un dispositorio brevettato che utilizes il dato del tamburo per fissare saldamente il microfono,enza impedire l'accordatura. Il collo d'oca può essere posizionato in verticale o in orizzontale secondo le proprie esigenze con minima visibilità.

Descrizione dell'AT8468

Il supporto per violino si fissa sotto le corde, tra il ponticello e la cordiera, per una ripresa ottimale del violino e degli altri strumenti a corda.

Descrizione dell'AT8491G

L'hardware per l'installazione su chitarra ha una vite/ morsetto regolabile con cuscinetti montabileanche su altri strumenti a corda, lasciando sulla cassa segni minimi.

Il morsetto cui essere regolato con lungheze comprese tra 90 mm e 135 mm .

Descrizione dell'AT8491S

Il morsetto da superficie è stato realizato per fisarmoniche e altri strumenti alla forma particolare. Il morsetto ha una taccà e più essere montato saldamente utilizzato la vite della griglia della fisarmonica e il cuscinetto in silicone adesivo incluso, oppure in modo temporaneo utilizzato i cuscinetti a nastro inclusi. É inclusaanche una pellicola protettiva, che previene qualsiasi danno alla finitura dello strumento.

Descrizione dell'AT8475

Il morsetto da superficie per AT8491S include due cuscinetti adesivi in silicone, due cuscinetti a nastro, due cuscinetti da superficie e due pellicole trasparenti di protezione.

Uso e manutenzione

L'ATM350a richiede un'alimentazione phantom da 11 V - 52 V per il funzionamento.

L'uscita è bilanziata a bassa impedenza (Lo-Z). Il segnale è presente sui Pin 2 e 3; il Pin 1 è a massa (schermo). La fase di uscita è "Pin 2 caldo": la pressione acustica positiva produce tensione positiva al Pin 2.

Per evitare cancellazioni di fase e suono insoddisfacente, tutti i cavi del microfono devono essere collegati correttamente: da Pin 1 a Pin 1, ecc.

Il filtrato passa-alto da 80Hz presente sul modulo di alimentazione AT8543 rende simplice e immediato l'inserimento di un taglio delleasse frequenze. In quello mode si riduce al minimo la ripresa di rumori indesiderati, come quelli prodotti dagli impianti di climatizzazione. Per attivare il filtrato passa-alto, spostare l'interruttore verso la linea curva.

Non lasciare il microfono al sole o in zone in cui la temperature supra i 43° C per periodi prolongati. Evitare,.
anche valori estremi di umidità.

Manuale dell'utente / Accessori

Confezioni

ATM350U：

ATM350a, AT8490, AT8491U, AT8543, AT8468, astuccio rigido

ATM350UL：

ATM350a, AT8490L, AT8491U, AT8543, AT8468, astuccio rigido

ATM350PL：

ATM350a, AT8490L, AT8491P, AT8543, AT8468, astuccio rigido

ATM350W：

ATM350a, AT8490, AT8491W, AT8543, AT8468, astuccio rigido

ATM350D：

ATM350a, AT8490, AT8491D, AT8543, AT8468, astuccio rigido

ATM350GL：

ATM350a, AT8490L, AT8491G, AT8543, AT8468, astuccio rigido

ATM350S, ATM350SL :

ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, astuccio rigido

ATM350UcW：

ATM350acW, AT8490, AT8491U, AT8468, astuccio rigido

ATM350UcH：

ATM350acH, AT8490, AT8491U, AT8468, astuccio rigido

ESCLUSIONE DI RESPONSABILITA

Questo prodotto è stato realizato per l'utilizzo come supporto rimovibile per microfono su vari strumenti musicali. Se utilizzato adeguatamente, il prodotto non danneggerà la finitura o la struttura dello strumento. Per precauzione, tuttavia, il prodotto non dovrebbe essere lasciato a tempo indeterminato sullo strumento e, idealmente, dovrebbe essere rimioso dopo agli singolo utilizzato. Audio-Technica non potrā in nessun caso essere ritenuta responsable di qualsiasi danno causato allo strumento musicae a seguito dell'utilizzo del presente prodotto.

Montaggio del microfono

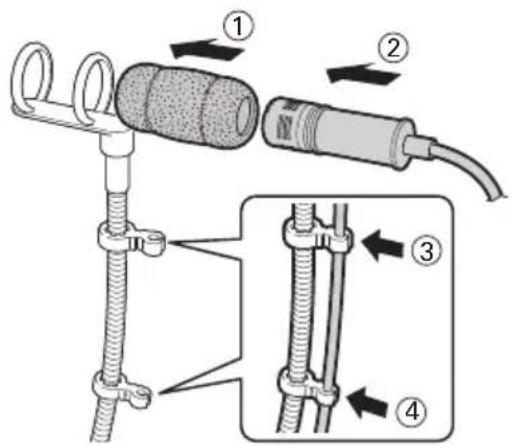

AT8490/AT8490L

Collo d'oca (standard/lungo)

Fissaggio del collo d'oca sugli accessori di montaggio

• Il collo d'oca cui fosse fissato a 90° .
  1 Inserire completeness il flessibile nell'apposto foro presente sul supporto per il montaggio. Stringere fermamente la vite per ottenere un bloccaggio sicuro.
  2 Non forzare la vite se sono presenti oggetti estranei che ne ostacolano il serraggio. Non utilizzato utensili per stringere la vite per non rischiare di danneggiare la filettatura o la vite stessa.

Configurazione del montaggio sullo strumento

AT8491U

Supporto universale agganciabile

• Per prevenir danni allo strumento, evitare di serrare eccessivamente la vite.

AT8491P

Montaggio per piano

• Il montaggio va fissato a una superficie metallica. Tenere lontani dal magnete nella parte inferiore del montaggio telefoni cellulari, orologi analogici, schede magnetiche e simili, per evitare che vengano danneggiati o cancellati.

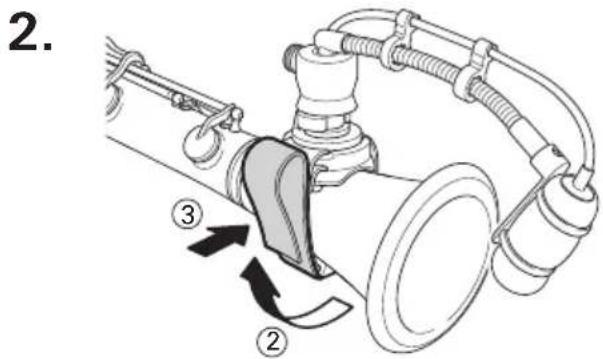

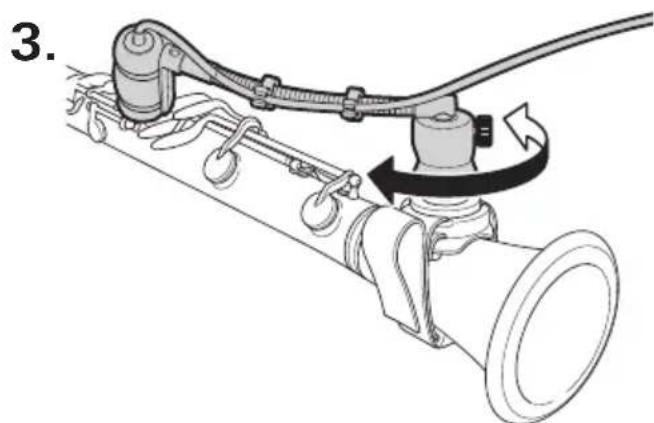

AT8491W

Montaggio per strumento a fiato

- Regolare la posizione del microfono facendo ruotare la parte superiore del montaggio.

AT8491D

Montaggio per batteria

- Il dato superiore ruota liberamente per consentire la regolazione con il microfono montato.

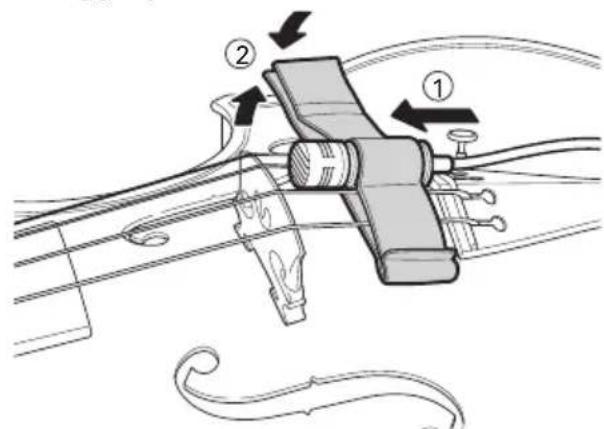

AT8468

Montaggio per violino

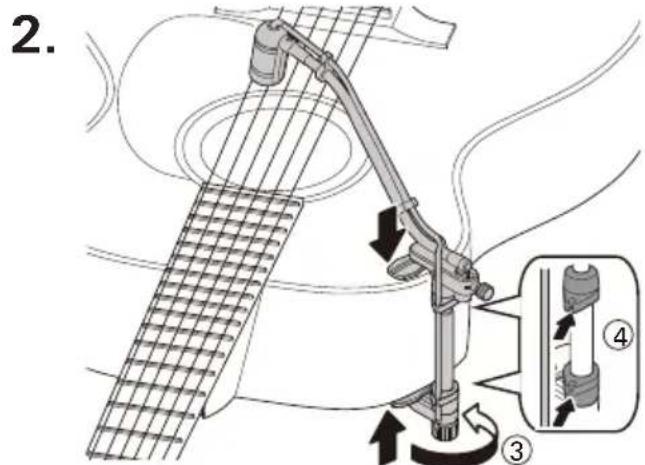

AT8491G

Morsetto per chitarra

• Girare la vite e regolare la lunghezza, quando serrare la vite per fissarlo saldamente.
• Per prevenir danni allo strumento, evitare di serrare, eccessivamente la vite.

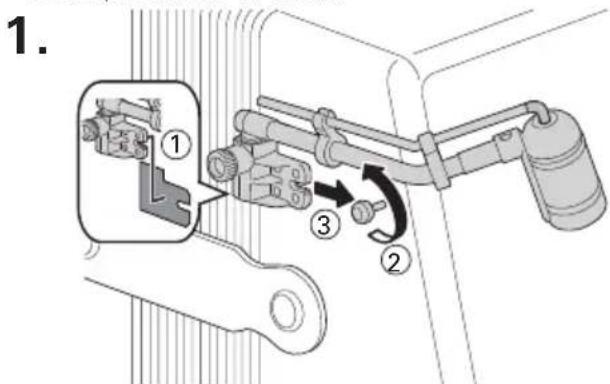

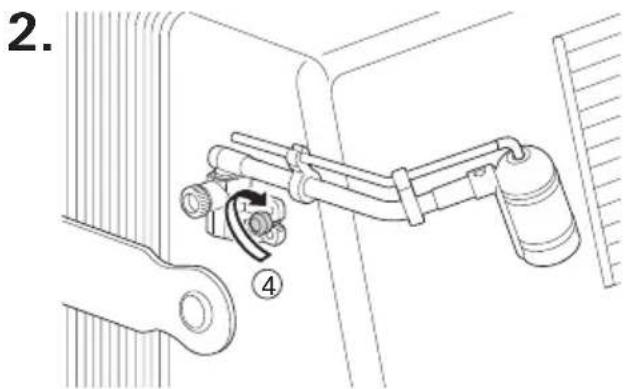

AT8491S

Morsetto da superficie

• Dautilizzare insieme alla vite di bloccaggio della griglia della fisarmonica
  A seconda del tipo di vite, l'installazione potrebbe non essere possibile in tal modo.

• Attaccare il cuscinetto adesivo in silicone sul retro della piastra del morsetto. Allentare la vite di bloccaggio della griglia della fisarmonica, insere la piastra del morsetto e quando serrare di nuovo la vite per fissare saldamente il morsetto.

AT8491S

Morsetto da superficie

• Dautilizzare insieme ai cuscinetti da superficie

• Attaccare la pellicola trasparente protettiva (1) al corpo dello strumento, quando attaccarvi sopra il cuscinetto a nastro (2). Attaccare inolte il secondo cuscinetto (3) sul retro della piatra del morsetto, e unire il tutto ai due elementi già attaccati al corpo dello strumento per fissare saldamente l'unità.
• Attaccare la pellicola trasparente protettiva su una superficie piatta e pulita, in modo che non si formino bolle d'aria.
  Non e possibile attaccare la pellicola trasparente protettiva su parti in legno non finite (grezze).
• Per stabilizzare la forza adesiva dei cuscinetti di superficie (2, 3), dopo averli attacati attendere almeno un giorno prima di utilizzato il morsetto.

Specifiche tecniche

Capsula Condensatore polarizzato permanente, a piatra posteriore, a carica fissa
Schema polare Cardioide
Risposta in frequenza 40 - 20.000 Hz
Attenuatore delle frequenze basse* 80 Hz, 12 dB/ottava
Sensibilità a circuito aperto -49 dB (3,5mV) (0dB=1V/Pa, 1 kHz)
Impedenza 200 ohm
Max pressione sonora d'ingresso 159 dB SPL (1 kHz THD 1%)
Gamma dinamica 130 dB (1 kHz a SPL max)
Rapporto segnale/rumore 65 dB (1 kHz a 1Pa, pesata in A)
Requisiti alimentazione Phantom 11 V - 52 V cc, 3,5 mA
Commutatore* Lineare, attenuatore
Peso Microfono: 14,5 g, Modulo di alimentazione: 90 g
Dimensioni	Microfono: 37,8 mm lunghezza, 12,2 mm diametro@@Modulo di alimentazione: 92 mm lunghezza, 18,9 mm diametro
Connettore di uscita Modulo di alimentazione: Tipo XLRM 3 poli integrato
Cavo/i	Cavo 4,0 m lunghezza (stabilmente attaccato al microfono), 3,2 mm diametro, a 2 conduttori schermato con connettore tipo HIROSE HR10
Capsule intercambiabili opzionali UE-O omnidirezionale, UE-H ipercardiode
Accessorii	Modulo di alimentazione AT8543, montaggio del microfono per lo strumento, montaggio per violino AT8468, custodia rigida

• Specifica misurata quando si è connessi al modulo di alimentazione AT8543.
• 1 Pascal = 10 dyn/cm² = 10 microbar = SPL 94 dB
• Per il miglioramento del prodotto, lo stesso è soggetti a modificaenza preavviso.
• Presente sul modulo di alimentazione AT8543.

Schema polare

LEGENDA

SCALA DI 5 DECIBEL PER DIVISIONE

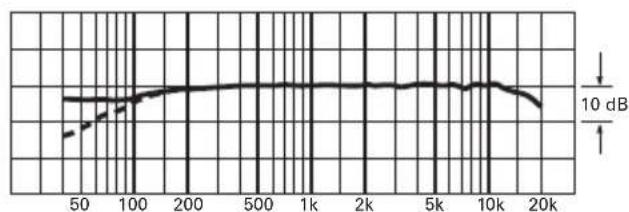

Rispostainfrequenza

40-20,000 Hz

Frequenza in Hertz

Risposta en dB

LEGENDA

-	0°, 50 cm
-	Attenuatore

• Specifica misurata quando si è connessi al modulo di alimentazione AT8543.
