BEDIENUNGSANLEITUNG ATM350W AUDIO TECHNICA

Kondensator-Instrumentenmikrofon mit Richtcharakteristik Niere

Manuale dell'utente

D拉卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡

AT8468

迦一卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡

AT8491S

sufeswntabvfo 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

AT8475

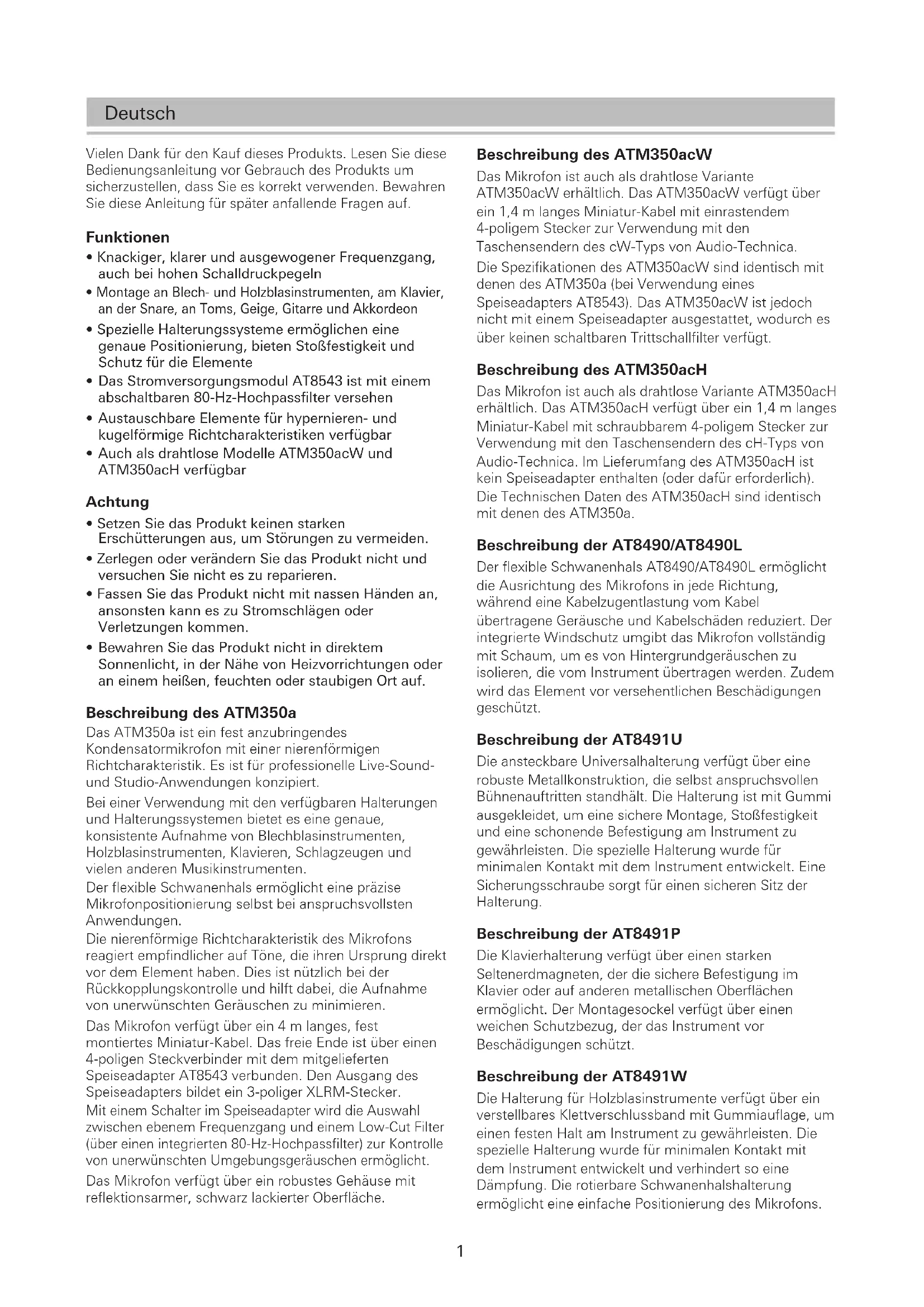

Vielen Dank für den Kauf thesees Produkts. Lesen Sie diese Bedienungsanleitung vor Gebrauch des Produkts um sicherzustellen, dass Sie es korrekt verwenden. Bewahren Sie diese Anleitung für später anfallende Fragen auf.

Funktionen

• Knackiger, klarer und ausgewogener Frequenzgang, auch bei hohen Schalldruckpegeln
• Montage an Blech- und Holzblasinstrumenten, am Klavier, an der Snare, an Toms, Geige, Gitarre und Akkordeon
• Spezielle Halterungssysteme erhögbaren eine genaue Positionierung, bieten Stoffestigkeit und Schutz für die Elemente
  Das Stromversorgungsmodul AT8543 ist mit einem abschaltbaren 80-Hz-Hochpassfilter versehen
• Austauschbare Elemente für hypernieren- und kugelförmige Richtcharakteristiken verfügbar
• Auch als drahtlose Modelle ATM350acW und ATM350acH verfügbar

Achtung

• Setzen Sie das Produkt keinen starken Erschüttterungen aus, um Störungen zu vermeiden.
• Zerlegen oder verändern Sie das Produkt nicht und versuchen Sie nicht es zu reparieren.
• Fassen Sie das Produkt nicht mit nassen Handen an, ansonsten kann es zu Stromschlagen oder Verletzungen kommt.
• Bewahren Sie das Produkt nicht in direktem Sonnenlicht, in der Höhe von Heizvorrichtungen oder an einem freißen, feuchten oder staubigen Ort auf.

Beschreibung des ATM350a

Das ATM350a ist ein fest anzubringendes Kondensatormikrofon mit einer nierenfornigen Richtcharakteristik. Es ist für professionelle Live-Sound-und Studio-Anwendungen konzipiert.

Bei einer Verwendung mit den verfügbaren Halterungen und Halterungssystemen bietet es eine genaue, konsistente Aufnahme von Blechblasinstrumenten, Holzblasinstrumenten, Klavieren, Schlagzeugen und vielen anderen Musikinstrumenten.

Der flexible Schwanenhals erfolgt eine prazise Mikrofonpositionierung selbst bei anspruchsvollsten Anwendungen.

Die nierenförmige Richtcharakteristik des Mikrofons reagiert empfindlicher auf TONE, die ihren Ursprung direkt vor dem Element haben. Dies ist nutzlich bei der Rückkopplungskontrolle und hilft darauf, die Aufnahme von unerwünschten Gerauschen zu minimieren.

Das Mikrofon verfügt über ein 4 m langes, fest montiertes Miniatur-Kabel. Das frei Ende ist über einen 4-poligen Steckverbinder mit dem mitgelieferten Speiseadapter AT8543 verbunden. Den Ausgang des Speiseadapters bildet ein 3-poliger XLRM-Stecker. Mit einem Schalter im Speiseadapter wird die Auswahl zwischen ebenem Frequenzgang und einem Low-Cut Filter (über einen integrierten 80-Hz-Hochpassfilter) zur Kontrolle von unerwänschten Umgebungsgeräuschen ermöglich.

Das Mikrofon verfügbar über ein robustes Gehäuse mit reflektionsarmer, schwarz lackierter Oberfläche.

Beschreibung des ATM350acW

Das Mikrofon ist auch als drahtlose Variante ATM350acW erhältlich. Das ATM350acW verfügt über ein 1,4 m langes Miniatur-Kabel mit einrastendem 4-poligem Stecker zur Verwendung mit den Taschensendern des cW-Typs von Audio-Technica.

Die Spezifikationen des ATM350acW sind identisch mit denen des ATM350a (bei Verwendung eines Speiseadapters AT8543). Das ATM350acW ist jedoch nicht mit einem Speiseadapter ausgestattet, wodurch es über keinen schaltbaren Trittschallfilter verfügbar.

Beschreibung des ATM350acH

Das Mikrofon ist auch als drahtlose Variante ATM350acH erhältlich. Das ATM350acH verfügbar über ein 1,4 m langes Miniatur-Kabel mit schraubbarem 4-poligem Stecker zur Verwendung mit den Taschensendern des cH-Types von Audio-Technica. Im Lieferumfang des ATM350acH ist kein Speiseadapter enthalten (oder damit erforderlich). Die Technischen Daten des ATM350acH sind identisch mit denen des ATM350a.

Beschreibung der AT8490/AT8490L

Der flexible Schwanenhals AT8490/AT8490L ermöglicht die Ausrichtung des Mikrofons in jeder Richtung, während eine Kabelzugentlastung vom Kabel übertragene Gerausche und Kabelschäden reduziert. Der integrierte Windschutz umgibt das Mikrofon vollständig mit Schaum, um es von Hintergrundgeräuschen zu isolieren, die vom Instrument übertragen werden. Zudem wird das Element vor versehentlichen Beschädigungen geschützt.

Beschreibung der AT8491U

Die ansteckbare Universalhalterung verfügt über eine robuste Metallkonstruktion, die selbst anspruchsvollen Bühnenauftritten standhalt. Die Halterung ist mit Gummi ausgeleidet, um eine sichere Montage, Stoffestigkeit und eine schonende Befestigung am Instrument zu gewährleisten. Die spezielle Halterung wurde für minimalen Kontakt mit dem Instrument entwickelt. Eine Sicherungsschraube sorgt für einen sicheren Sitz der Halterung.

Beschreibung der AT8491P

Die Klavierhalterung verfügt über einen starken Seltenerdmagneten, der die sichere Befestigung im Klavier oder auf anderen metallischen Oberflächen erhöglich. Der Montagesockel verfügt über einen weichen Schutzbezug, der das Instrument vor Beschädigungen schützt.

Beschreibung der AT8491W

Die Halterung für Holzblasinstrumente verfügt über ein verstilbares Klettverschlussband mit Gummiauflage, um einen festen Halt am Instrument zu gewährleisten. Die spezielle Halterung wurde für minimalen Kontakt mit dem Instrument entwickelt und verhindert so eine Dämpfung. Die rotierbare Schwanenhalshalterung ermöglicht eine einfache Positionierung des Mikrofons.

Beschreibung der AT8491D

Die Trommelhalterung verfügt über ein patentiertes Design, bei dem das Spannböckchen der Trommel dazu verwendet wird, das Mikrofon sichere zu befestigen, während sich die Trommel gleichzeitig noch stimmen lasst. Der Schwanenhals lasst sich für eine optimale Platzierung und ein flaches Profil vertikal oder horizontal positionieren.

Beschreibung der AT8468

Die Halterung für Geigen wird unter den Saiten zwischen dem Steg und dem Saitenhalter angebracht, um eine hervorragende Aufnahme von Geigen und anderen Saiteinstrumenten zu gewährleisten.

Beschreibung des AT8491G

Die Gitarrenhalterung besitz eine stabile, per Flugelschraube einstellbare und gepolstered Klemme, die an Gitarren und anderen Saiteninstrumenten befestigt werden kann und fast keine Spuren hinterlässt.

Die Spannweite der Klemme lasst sich zwischen 90 mm und 135 mm einstellen.

Beschreibung des AT8491S

Die Oberflächenhalterung ist für Akkordeons und andere schwierige Anwendungen vorgesehen. Die gekerbte Halterung kann unter Verwendung der Gitter-Halteschrauben und des selbstklebenden Silikonpads permanent oder mit den beiliegenden Klebeband-Pads vorübergehend am Akkordeon befestigt werden. Ein transparenter Schutzfilm liegt ebenfalls bei, um Schaden am Finish des Instruments zu vermeiden.

Beschreibung des AT8475

Das Oberflächenhalterungs-Kit AT8491S enthalt zwei selbstklebende Silikonpads, zwei Klebeband-Pads zum Befestigen der Halterung, zwei Befestigungspads für die Oberflächenmontage und zwei transparente Schutzfilme.

Betrieb und Wartung

Das ATM350a erfordert eine Phantomspeisung von 11 bis 52V fur den Betrieb.

Der Ausgang ist symmetrisch mit niedriger Impedanz (Lo-Z). Das Signal wird zwischen Pol 2 und 3 geleitet; Pol 1 ist die Masse (Abschirmung). Die Ausgangsphase ist „Pol 2 = heil^ - positiver Schaldruck erzeugt positive Spannung auf Pol 2.

Zur Vermeidung von Phasenauslösungen und schlechter Klangqualität müssen alle Mikrofonkabel konsistent verkabelt werden: Pol 1 zu Pol 1 usw.

Der 80-Hz-Trittschallfilterschalter des Speiseadapters AT8543 erhögt einen einfachen Wechsel zwischen einem ebenen Frequenzgang und einer niedereffreuenten Absenkung. Dies reduziert unerwünschte niedereffrente Gerausche, wie die einer Klimaanlage, auf ein Minimum. Um den Hochpassfilter einschalten, schiben Sie den Schalter in Richtung der Krümmung. Setzen Sie das Mikrofon nicht für länger Zeit direktem Sonnenlicht oder Orten aus, an denen die Temperatur 43^ C überschreitet. Extrem hohe Luftfeuchtigkeit solle eben falls vermieden werden.

Bedienungsanleitung / Zubehor

Konfigurationen

ATM350U：

ATM350a, AT8490, AT8491U, AT8543, AT8468, Hartschalen-Etui

ATM350UL：

ATM350a, AT8490L, AT8491U, AT8543, AT8468, Hartschalen-Etui

ATM350PL：

ATM350a, AT8490L, AT8491P, AT8543, AT8468, Hartschalen-Etui

ATM350W：

ATM350a, AT8490, AT8491W, AT8543, AT8468, Hartschalen-Etui

ATM350D：

ATM350a, AT8490, AT8491D, AT8543, AT8468, Hartschalen-Etui

ATM350GL：

ATM350a, AT8490L, AT8491G, AT8543, AT8468, Hartschalen-Etui

ATM350S, ATM350SL :

ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, Hartschalen-Etui

ATM350UcW：

ATM350acW, AT8490, AT8491U, AT8468, Hartschalen-Etui

ATM350UcH :

ATM350acH, AT8490, AT8491U, AT8468, Hartschalen-Etui

HAFTUNGSAUSSCHLUSS

Dieses Produkt ist zur Verwendung als abnehmbare Mikrofonhalterung an verschiedenen Musikinstrumenten gedacht. Bei richtiger Anwendung beschädigt thesese Produkt nicht die Oberfläche oder sonstige Teile des Instruments. Als Vorsichtsmaßnahme sollen thesese Produkt jedoch nicht für sehr lange Zeit am Instrument verbleiben, und idealerweise nach jeder Verwendung abgenommen werden. Audio-Technica ist weder verantwortlich noch haftbar für jegliche Schäden, die durch Verwendung thesese Produkts an einem Musikinstrument entwickeln sind.

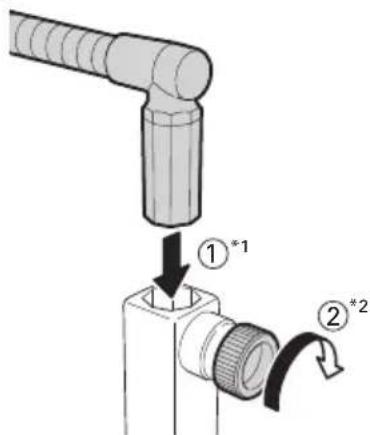

Befestigung des Schwanenhalses an den Halterungen

• Der Schwanenhals kann in jedem 90^ -Winkel befestigt werden.
  1 Den Schwanenhals so welt einführen, bis er das Ende im Loch der Halterung erreicht hat. Die Schraube an der Halterung zum Sichern fest anziehen.
  2 Die Schraube nicht mit Gewalt eindrehen, wenn diese von Fremdkörpern blockiert wird. Zum Festziehen der Schraube keine Werkzeuge verwenden. Dies konnte das Gewinde oder die Schraube beschädigen.

Anbringen der Halterungen an Instrumenten

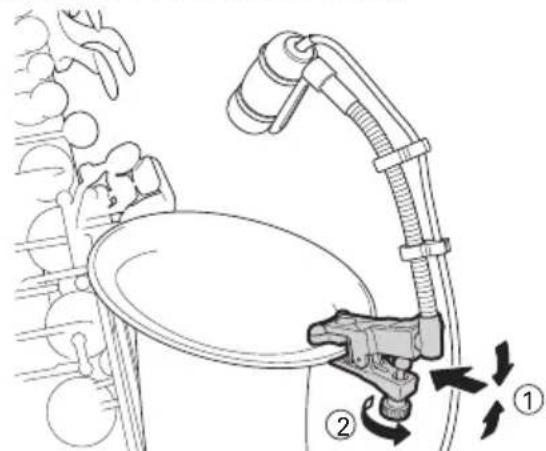

AT8491U

Ansteckbare Universalhalterung

Um Schaden am Instrument zu vermeiden, achten Sie daraufuf, die Schrauben nicht zu fest anzuziehen.

AT8491P

Klavierhalterung

Die Halterung sollte auf einer metallischen Oberfläche angebracht werden.

Halten Sie Mobiltelefone, analogue Uhren, Magnetkarten usw. vom Magneten im Sockel der Halterung fern, um zu verhindern, dass Inhalte beschädigt oder gelöscht werden.

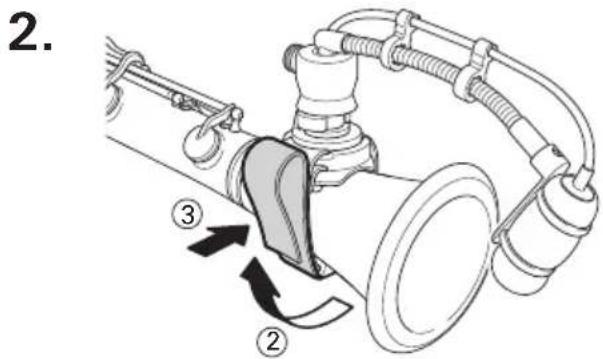

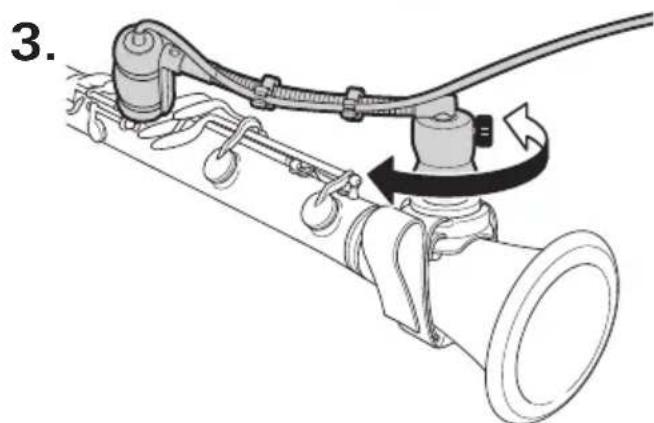

AT8491W

Halterung für Holzblasinstrumente

- Passen Sie die Position des Mikrofons durch Drehende Oberseite der Halterung an.

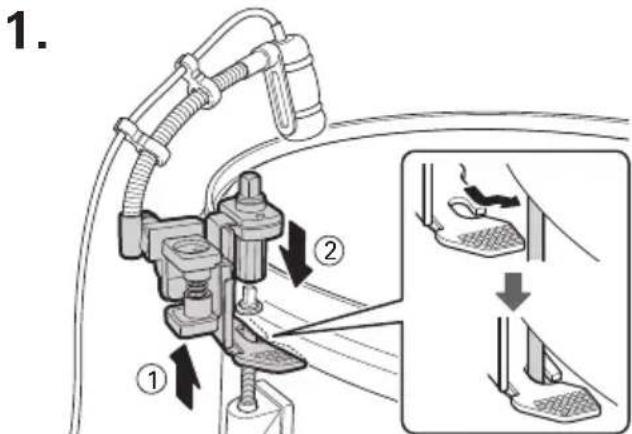

AT8491D

Trommelhalterung

Die obere Schraube ist frei rotierbar, damit das Stimmen auch dann möglich ist, wenn das Mikrofon befestigt ist.

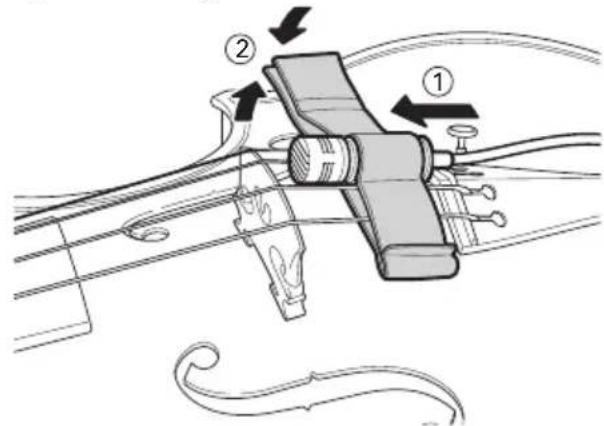

AT8468

Geigenhalterung

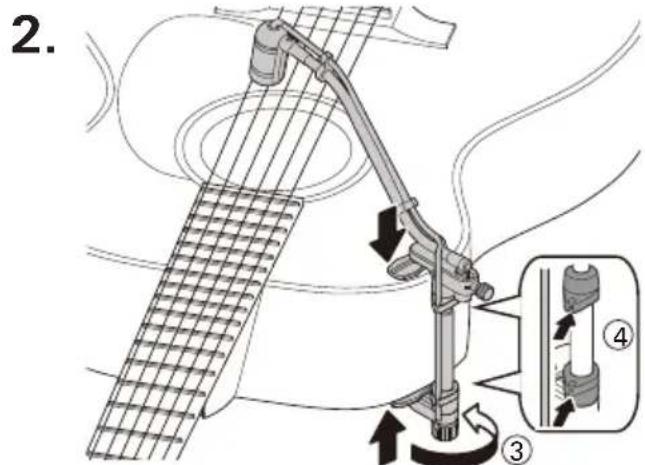

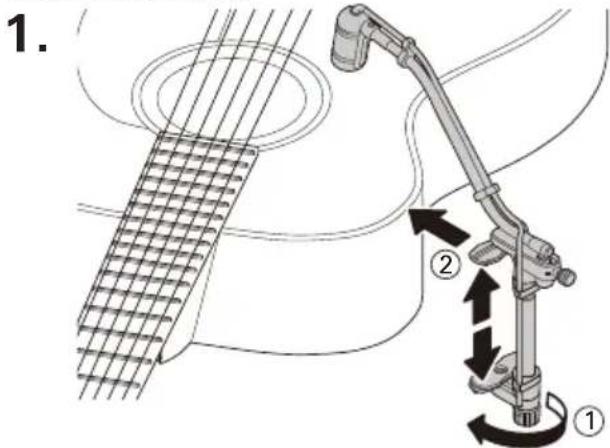

AT8491G

Gitarrenhalterung

• Drehen Sie die Schraube und stellen Sie die Länge ein.
  Drehen Sie danach die Schraube fest, um die Halterung zu sichern.
• Um Schäden am Instrument zu vermeiden, achten Sie daraufauf, die Schrauben nicht zu fest anzuziehen.

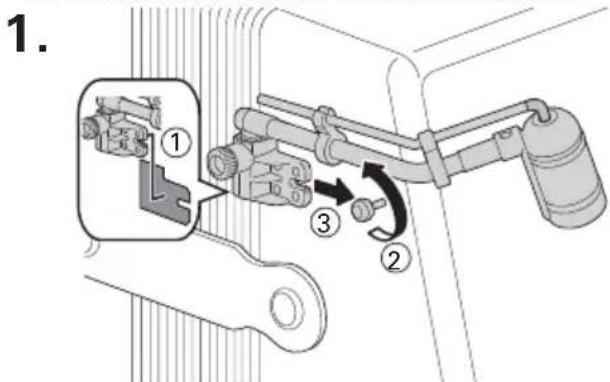

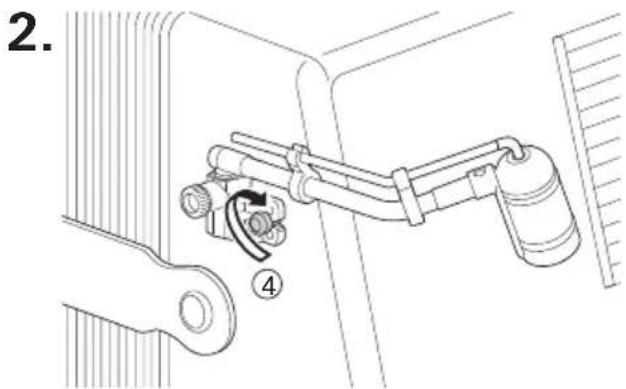

AT8491S

Oberflächenhalterung

• Bei Verwendung der Gitter-Halteschrauben am Akkordeon kann es je nach Form der Schraube möglich sein, dass das Produkt auf diese Weise nicht zu befestigen ist.

• Befestigen Sie das selbstklebende Silikonpad an der Rückseite der Halterung. Lösen Sie die Gitter-Halteschrauben des Akkordeons, setzen Sie die Halterung ein, undziehen Sie dann die Gitter-Halteschrauben fest, um Halterung und Gitter sicher zu befestigen.

AT8491S

Oberflächenhalterung

• Bei Verwendung der Oberflächenbefestigungen

• Befestigen Sie den transparenten Schutzfilm (1) am Korpus des Instruments, und befestigen Sie darauf ein Befestigungspad für die Oberflächenmontage (2). Befestigen Sie ein weiteres Befestigungspad für die Oberflächenmontage (3) an der Rückseite der Halterung, und befestigen Sie diese sicher an der Oberflächenbefestigung am Korpus des Instruments.
• Befestigen Sie den transparenten Schutzfilm auf einer sauberen, möglichst geraden Oberfläche, so dass sich keine Luftblasen bilden.
• Sie können den transparenten Schutzfilm nicht an unbehandelten Holzteilen befestigen.
• Um die Klebekraft der Klebeoberflächen und der Halterungsbefestigung (2, 3) zu erhöhen, halten Sie sie nach der Befestigung etwa einen Tag lang kleben, bevor Sie schließlich die Halterung montieren und verwenden.

Technische Daten

Element Elektret, permanent polarisierter Kondensator
Richtcharakteristik Niere
Frequenzgang 40 bis 20.000 Hz
Trittschallfilter* 80 Hz, 12 dB/Oktave
Empfindlichkeit am offenen Schaltkreis -49 dB (3,5 mV) (0 dB = 1 V/Pa, 1 kHz)
Impedanz 200 Ohm
Maximaler Eingangspegel 159 dB SPL (1 kHz THD 1 %)
Dynamikumfang 130 dB (1 kHz bei max. SPL)
Gerauschpegelabstand 65 dB (1 kHz bei 1Pa, A-gewichtet)
Phantomspeisung 11 V bis 52 V DC, 3,5 mA
Schalter* Eben, Low-Cut
Gewicht Mikrofon: 14,5 g, Speiseadapter: 90 g
Abmessungen	Mikrofon: Länge: 37,8 mm, Durchmesser: 12,2 mmSpeiseadapter: Länge: 92 mm, Durchmesser: 18,9 mm
Ausgangsstecker Speiseadapter: Integrierter 3-poliger XLRM-Stecker
Kabel	4,0 m langes, (fest mit dem Mikrofon verbundenes) abgeschirmtes Kabel mit 2Leitern, einem Durchmesser von 3,2 mm und einem HIROSE HR10-Stecker
Optionale, austauschbare Elemente UE-O Kugel, UE-H Hyperniere
Zubehor	Speiseadapter AT8543, Mikrofon-Instrumentenhalterung,Geigenhalterung AT8468, Hartschalen-Etui

Die charakteristische Gewichtung wurde bei Anschluss an einen Speiseadapter AT8543 gemessen.
- 1 Pascal = 10 Dynes/cm² = 10 Mikrobar = 94 dB SPL
- Im Rahmen der Produktverbesserung unterliegt das Produkt Änderungen ohne Vorankündigung
* An einem Speiseadapter AT8543 montiert.

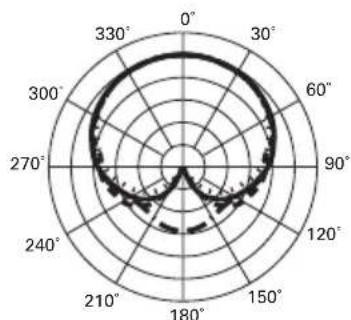

Richtcharakteristik

LEGENDE

SKALA VON 5 DEZIBEL PRO DIVISION

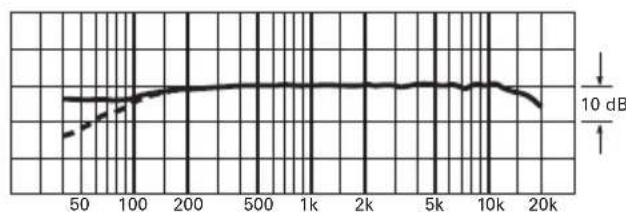

Frequenzgang

40-20,000 Hz

Frequenz in Hertz

Frequenzgang in dB
LEGENDE

0°, 50 cm

Low-Cut

Die charakteristische Gewichtung wurde bei Anschluss an einen Speiseadapter AT8543 gemessen.
