用户手册 ATM350W AUDIO TECHNICA

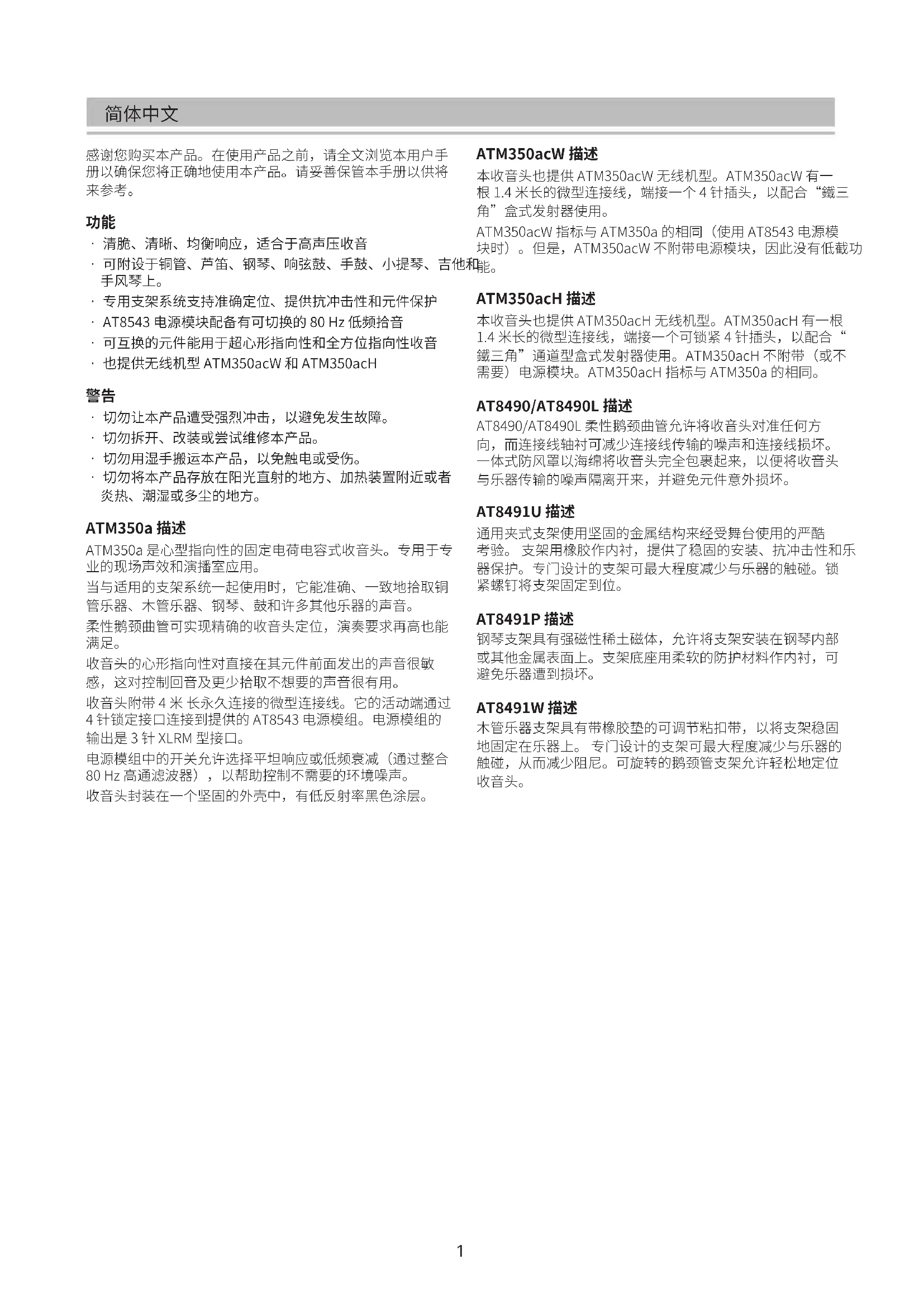

ATM350acW 描述 本收音头也提供 ATM350acW 无线机型。ATM350acW 有一 根 1.4 米长的微型连接线，端接一个 4 针插头，以配合“鐵三

ATM350acW 指标与 ATM350a 的相同（使用 AT8543 电源模 块时）。但是，ATM350acW 不附带电源模块，因此没有低截功

ATM350acH 描述 本收音头也提供 ATM350acH 无线机型。ATM350acH 有一根

1.4 米长的微型连接线，端接一个可锁紧 4 针插头，以配合“

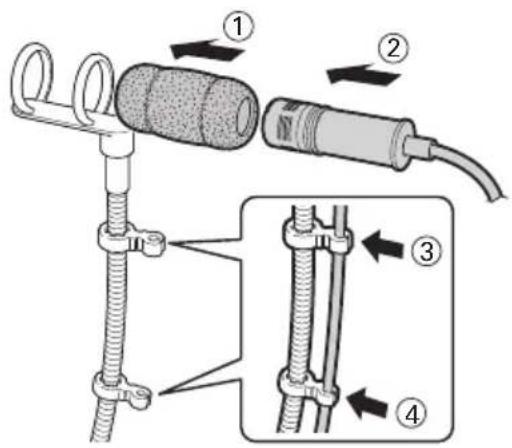

鐵三角”通道型盒式发射器使用。ATM350acH 不附带（或不 需要）电源模块。ATM350acH 指标与 ATM350a 的相同。 AT8490/AT8490L 描述 AT8490/AT8490L 柔性鹅颈曲管允许将收音头对准任何方 向，而连接线轴衬可减少连接线传输的噪声和连接线损坏。 一体式防风罩以海绵将收音头完全包裹起来，以便将收音头 与乐器传输的噪声隔离开来，并避免元件意外损坏。 AT8491U 描述 通用夹式支架使用坚固的金属结构来经受舞台使用的严酷 考验。 支架用橡胶作内衬，提供了稳固的安装、抗冲击性和乐 器保护。专门设计的支架可最大程度减少与乐器的触碰。锁 紧螺钉将支架固定到位。 AT8491P 描述 钢琴支架具有强磁性稀土磁体，允许将支架安装在钢琴内部 或其他金属表面上。支架底座用柔软的防护材料作内衬，可

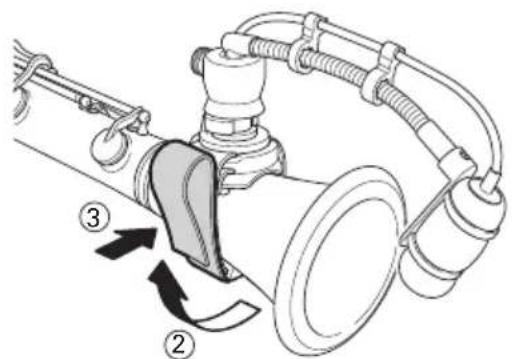

AT8491W 描述 木管乐器支架具有带橡胶垫的可调节粘扣带，以将支架稳固 地固定在乐器上。 专门设计的支架可最大程度减少与乐器的 触碰，从而减少阻尼。可旋转的鹅颈管支架允许轻松地定位

感谢您购买本产品。在使用产品之前，请全文浏览本用户手 册以确保您将正确地使用本产品。请妥善保管本手册以供将

• 可附设于铜管、芦笛、钢琴、响弦鼓、手鼓、小提琴、吉他和

• 专用支架系统支持准确定位、提供抗冲击性和元件保护

• AT8543电源模块配备有可切换的80Hz低频拾音

• 可互换的元件能用于超心形指向性和全方位指向性收音

• 切勿让本产品遭受强烈冲击，以避免发生故障。

• 切勿将本产品存放在阳光直射的地方、加热装置附近或者 炎热、潮湿或多尘的地方。 ATM350a 描述 ATM350a 是心型指向性的固定电荷电容式收音头。专用于专 业的现场声效和演播室应用。 当与适用的支架系统一起使用时，它能准确、一致地拾取铜 管乐器、木管乐器、钢琴、鼓和许多其他乐器的声音。 柔性鹅颈曲管可实现精确的收音头定位，演奏要求再高也能

收音头的心形指向性对直接在其元件前面发出的声音很敏 感，这对控制回音及更少拾取不想要的声音很有用。 收音头附带 4 米 长永久连接的微型连接线。它的活动端通过 4 针锁定接口连接到提供的 AT8543 电源模组。电源模组的 输出是 3 针 XLRM 型接口。 电源模组中的开关允许选择平坦响应或低频衰减（通过整合 80 Hz 高通滤波器），以帮助控制不需要的环境噪声。 收音头封装在一个坚固的外壳中，有低反射率黑色涂层。2

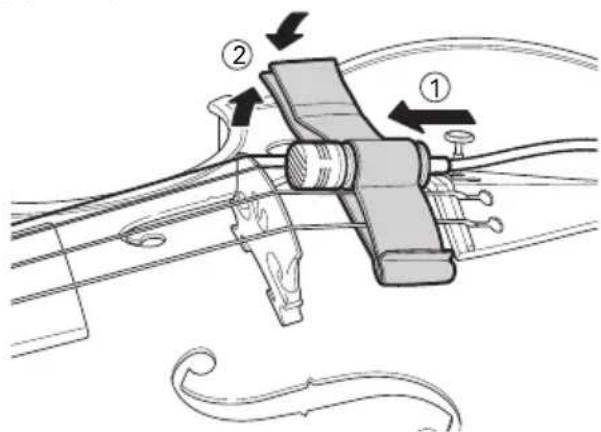

AT8491D 描述 鼓支架具有一个已获专利的设计，它使用鼓耳稳固地安装收 音头，同时仍允许鼓进行调音。 鹅颈曲管可以垂直或水平放 置，以获得最佳布局和低调的外观。 AT8468 描述 小提琴支架固定在琴桥和拉弦板之间的琴弦之下，可以出色 地拾取小提琴和其他弦乐器的声音。 AT8491G 描述 吉他支架具有一个坚固的手拧螺丝可调式夹，该夹带有垫 片，通过垫片连接吉他和其他弦乐器，可尽量避免在吉他表

可以在 90 mm 与 135 mm 之间调节该夹长度。 AT8491S 描述 表面支架专用于手风琴和其他具有难度的安装应用。 凹槽支 架可使用手风琴的护网螺丝及附带的粘性硅胶垫永久连接， 也可使用附带的紧固胶垫临时连接。 另提供透明保护膜可防 止对乐器表面涂层造成损害。 AT8475 描述 AT8491S 的表面支架组件附带两组粘性硅胶垫、两组支架紧 固胶垫、两组表面紧固垫和两片透明保护膜。

ATM350a 需要 11V 到 52V 幻象电源进行操作。 输出是低阻抗 (Lo-Z) 平衡。信号出现在针 2 和针 3 上；针 1 接地（屏蔽）。输出相位是 “Pin 2 hot”— 正声压在针 2 产生

要避免相位抵消和音质差，所有话筒连接线都必须一致地布 线：针 1 对针 1，以此类推。 AT8543 电源模块上的 80 Hz 低截滤波开关方便从平坦频率 响应切换到低频滚降。这样可以最大限度地减少不想要的低 频噪音（例如来自空调系统的噪音）的拾取。要接入高通滤波 器，请将开关滑到“拆曲”线。 避免让收音头受到阳光直射，或者长时间放在温度超过 43°C 的区域中。也应该避开极其潮湿的位置。

本产品专为各种乐器的移除式收音头支架而设计。若正确使 用，本产品不会损害乐器表面涂层或损害乐器本身。但为了 以防万一，本产品不可一直装在乐器上，最好是在每次使用 后取下。对于因使用本产品而造成乐器损害，“鐵三角”概不 负责或承担任何责任。3

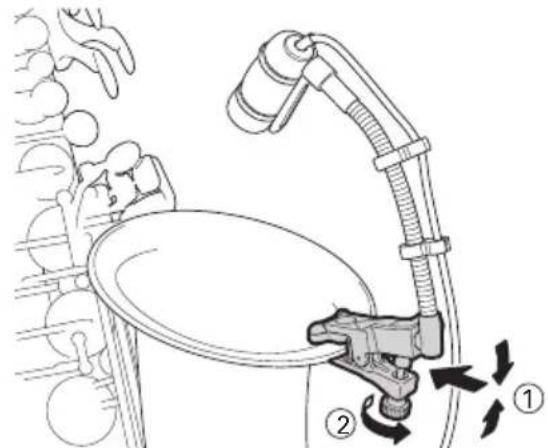

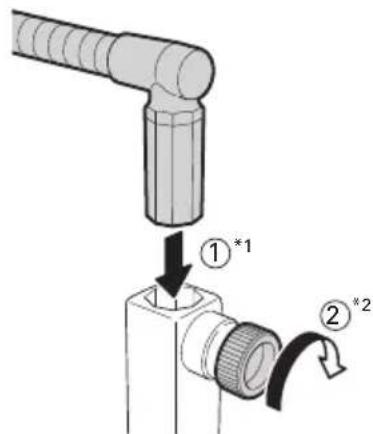

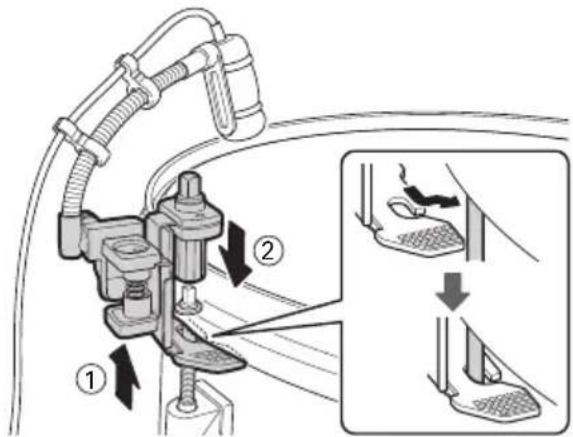

，直至它到达支架孔的底部。牢牢拧紧支架 上的螺丝，从而将其固定就位。

，切勿强行拧紧螺丝。拧紧螺丝的过程中，请勿 使用任何工具。否则可能会令螺纹脱节或损坏螺丝。

• 若要防止对乐器造成损害，小心不要将螺丝拧得过紧。 AT8491P

• 支架应固定在金属表面上。 让移动电话、指针时钟、磁卡等物体远离支架底部中的磁 体，以防止内容损坏或擦除。4

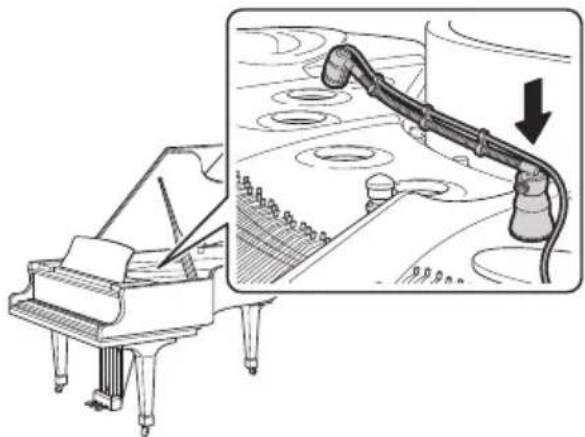

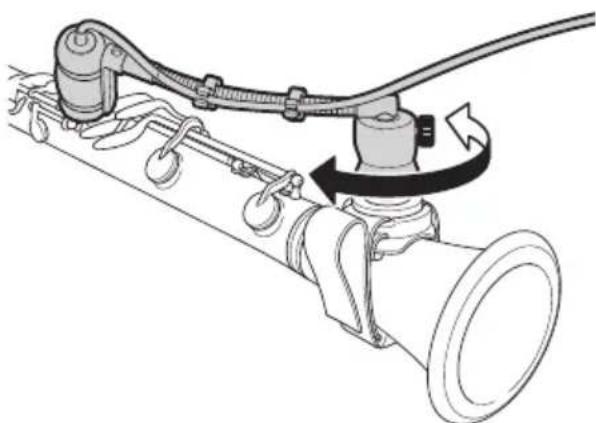

• 通过旋转支架顶部来调整收音头的位置。 AT8491D

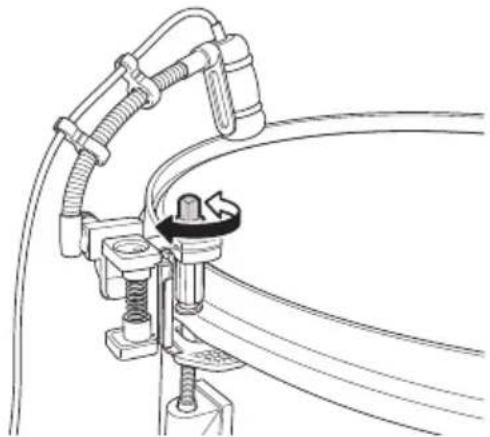

• 顶部的螺栓可自由旋转以便在安装收音头时允许调音。 AT8468

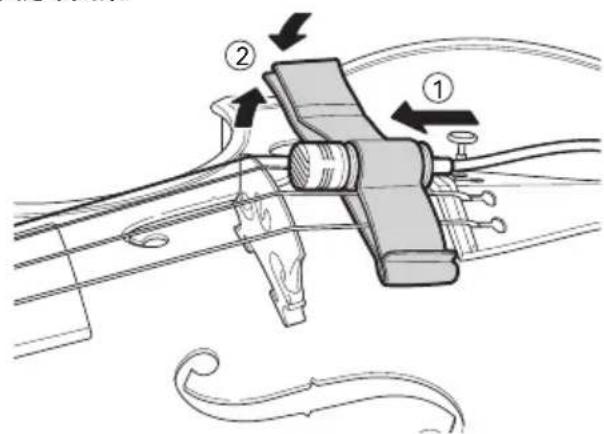

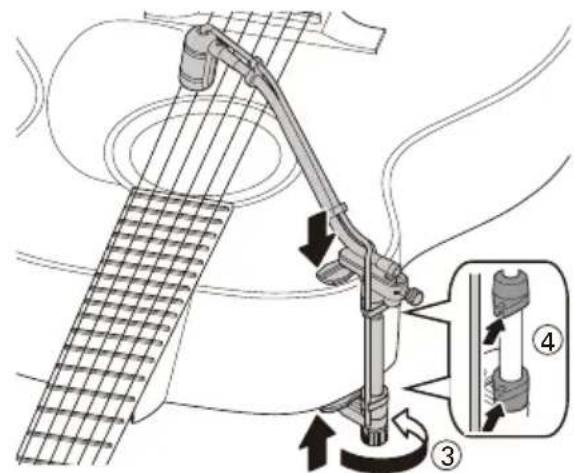

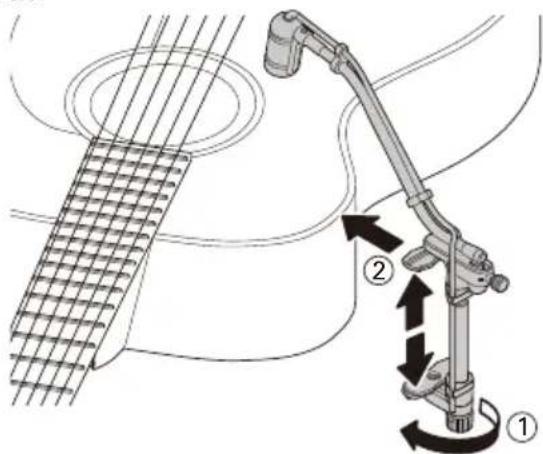

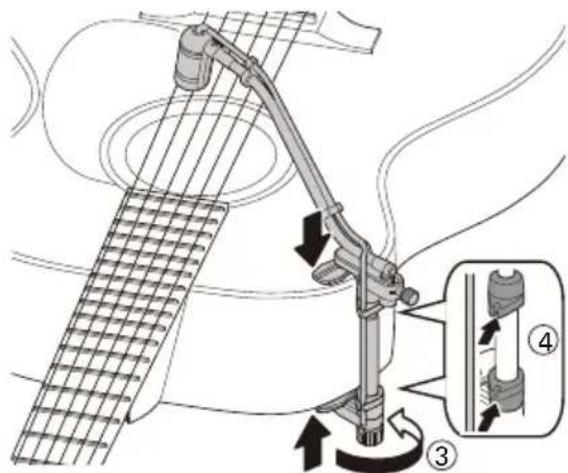

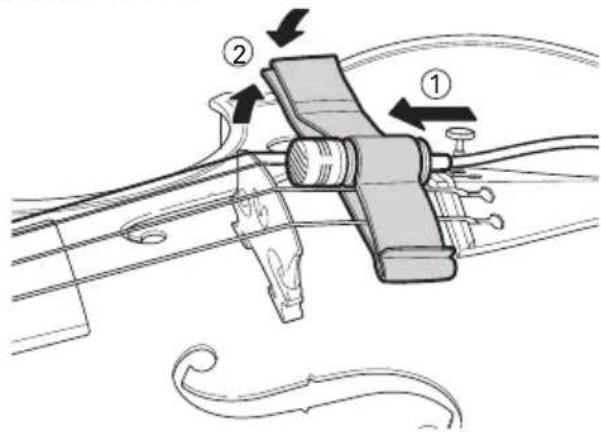

• 转动螺丝，调节长度，然后拧紧螺丝，将其固定就位。 若要防止对乐器造成损害，小心不要将螺丝拧得过紧。 AT8491S

• 请在手风琴上使用护网固定螺丝。 根据螺丝形状，可能无法以此方式安装。

• 将粘性硅胶垫粘到支架背面。松开手风琴的护网固定螺丝，插入支架，拧紧护网固定螺丝，将其固定就位。 AT8491S

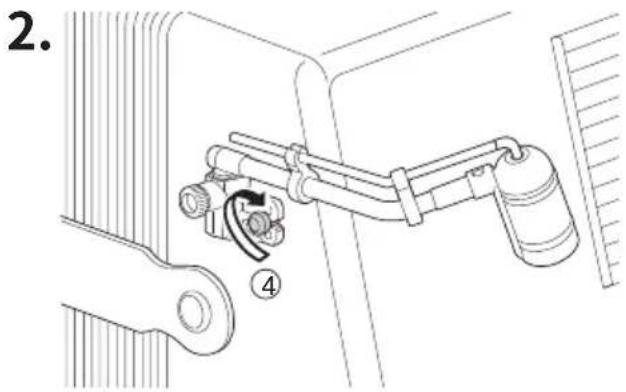

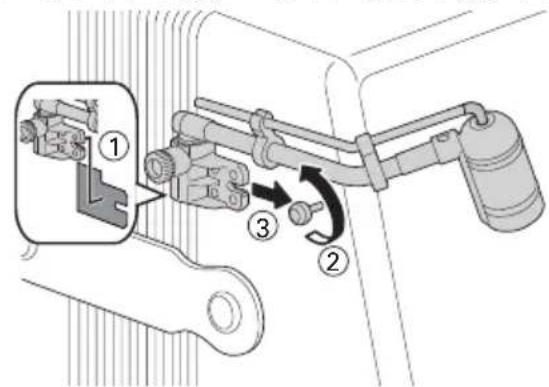

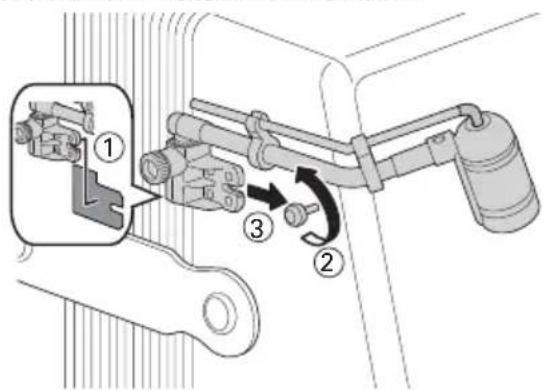

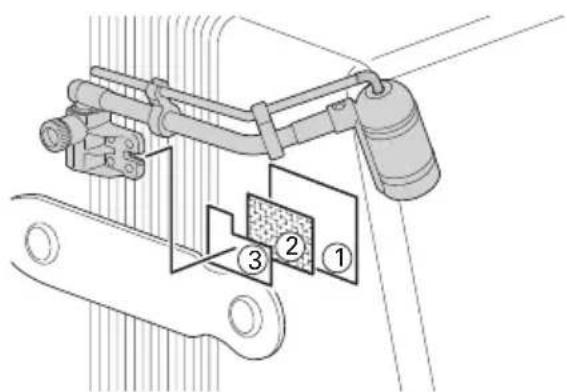

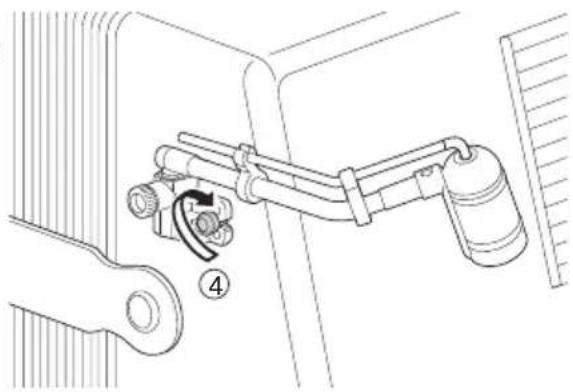

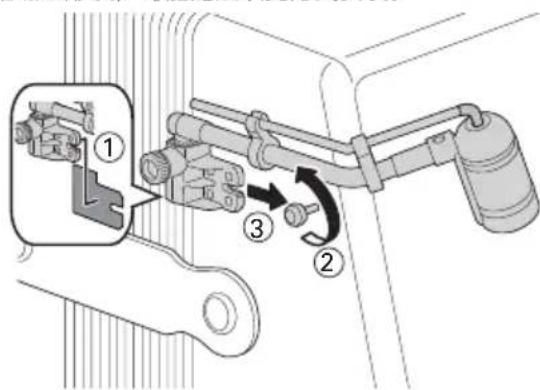

• 将透明保护膜（①）粘到乐器上，然后将表面紧固胶垫（②）粘到透明保护膜上。另将支架紧固胶垫（③）粘到支架背面，然后将其粘到乐器的表面紧固件上，将其固定就位。 将透明保护膜粘到干净平整表面上，不要出现气泡。• 不要将透明保护膜粘到没有涂层的木制零件上。 为了稳定表面与支架紧固件（②、③）两个粘性面的粘性强度，请在粘好之后保护不动约一天，再装上支架。6

频率响应 40 至 20,000 Hz 低频衰减* 80 Hz，12 dB/八度音阶 开路灵敏度 -49 dB（3.5mV）（0dB=1V/Pa，1 kHz） 阻抗 200 欧姆 最大输入音量 159 dB SPL（1 kHz于1% THD） 动态范围 130 dB（1kHz于最大声压级） 信噪比 65 dB（1 kHz于1Pa，A计权） 幻像供电 11V 至 52V DC，3.5 mA 开关* 平坦，低频衰减 重量 收音头：14.5 克，电源模组：90 克

收音头：长 37.8 毫米，直径 12.2 毫米 电源模组：长 92 毫米，直径 18.9 毫米 输出接口 电源模组：一体式 3 针 XLRM 型

长 4.0 米 （永久连接到收音头），直径 3.2 毫米，带 HIROSE HR10 型插头的双导线屏

可选的可互换元件 UE-O 全方位，UE-H 超心形 附件 AT8543 电源模组、收音头乐器支架、AT8468 小提琴支架、硬壳手提箱

• 连接到 AT8543 电源模块时测量的特征计权值。

1 P a＝10 达因/平方公分＝10微巴＝94 dB SPL

• 因产品改进，本产品会随时改装，恕不另行通知。

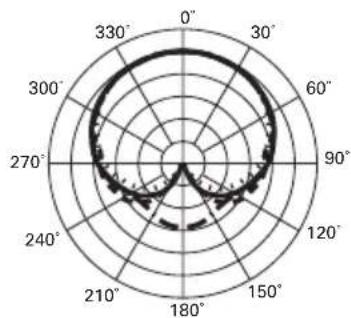

比例是每分隔线 5 分贝 40–20,000 Hz 10 dB

• 连接到 AT8543 电源模块时测量的特征计权值。

1.4 m 迷你導線，導線末端為可鎖定之 4 針腳端子，以連接至

「鐵三角」腰掛式發射器使用。 ATM350acW 規格與使用AT8543電源模組的ATM350a相同。 但由於ATM350acW不使用電源模組，因此不具備高通濾波

1.4 m 迷你導線，導線末端為可鎖定之 4 針腳端子，以連接至

「鐵三角」頻道型腰掛式發射器使用。ATM350acH 並未隨附 (也不需要) 電源模組。ATM350acH 規格與 ATM350a 的相同。 AT8490/AT8490L 說明 AT8490/AT8490L 的彈性鵝頸管可將麥克風瞄準任何方向， 導線的線扣則可減少導線傳輸的噪音，並降低導線損壞的情 況。整合式防風罩以海綿完整包覆麥克風，隔絕麥克風收到 從樂器傳來的雜音，並且防護元件以免意外損壞。 AT8491U 說明 通用夾式支架採用堅固的金屬結構，能滿足嚴苛的舞台使用 環境。 支架以橡膠做為內襯，因此能穩固安裝，不但耐振，還 能保護樂器。特殊設計的支架可使與樂器間的接觸降到最 低。鎖緊螺釘能將支架牢固定位。 AT8491P 說明 鋼琴支架採用強力稀土磁鐵，可牢固地安裝至鋼琴內或任何 其他金屬表面上。支架底座的內襯採用柔軟且具保護作用的 材質，可避免對樂器造成損壞。 AT8491W 說明 木管樂器支架具備可調式魔鬼氈與橡膠墊，可穩固地將支架 固定至樂器上。 特殊設計的支架可使與樂器間的接觸降到最 低，以減少阻尼。旋轉式鵝頸管支架可輕鬆將麥克風調至定

感謝您購買本商品。使用前，請務必詳閱本使用說明書，確保 以正確的方式使用本產品。請妥善保管本說明書以備隨時參

• 即使在高音壓位準下，也能提供清脆、清晰、響應勻稱的收

• 可加裝至銅管樂器、簧樂器、鋼琴、小鼓、筒狀鼓、小提琴、

• 專用支架系統可精準定位，不但耐振，並能保護元件

• AT8543電源模組隨附可切換的80Hz低頻收音

• 提供適用於超心形和全指向特性的互換式元件

• 請勿在雙手潮濕時握持本產品，以免觸電或受傷。

• 請勿將本產品存放在日照直射處、暖氣設備附近，或存放 在炎熱、潮濕或充滿灰塵的地方。 ATM350a 說明 ATM350a 為心形指向特性的固定充電式電容麥克風，設計為 專業現場收音與錄音室收音使用。 搭配隨附的樂器支架，便可精準收錄銅管樂器、木管樂器、鋼 琴、鼓和其他多種樂器的聲音。 若搭配提供的樂器支架與支架系統使用，即可精準一致地收 到銅管樂器、木管樂器、鋼琴、鼓和其他多種樂器的聲音。 彈性鵝頸管可精準定位麥克風，以符合高難度演出的需求。 麥克風末端為長4m的固定迷你導線。導線末端為可鎖定之4 針腳端子，以連接至隨附的 AT8543 電源模組。電源模組的輸 出則為3針腳XLRM型端子。 電源模組的切換開關，可選擇平坦響應或低頻衰減 (藉由內 建之整合式80Hz高通濾波器)， 抑制不需要的環境噪音。 麥克風以表面施以黑色消光塗裝的堅固外殼包覆。2

AT8491D 說明 鼓支架採用已獲專利的設計，在利用鼓耳牢固地裝妥麥克風 的情況下，也能進行鼓的調音。 鵝頸管可調整為垂直或水平， 在不影響美觀的情形下安置於最佳位置。 AT8468 說明 將小提琴支架固定在琴馬與拉弦板之間的琴弦下方，即可清 晰收到小提琴與其他弦樂器的聲音。 AT8491G 說明 吉他支架採用堅固的手轉螺絲可調式夾，該夾附有墊片，透 過墊片連接吉他與其他弦樂器，可盡量避免在吉他表面留下

該夾的調整長度介於 90 mm 與 135 mm 之間。 AT8491S 說明 表面支架專為手風琴與其他具有挑戰性的應用所設計。凹槽 支架可以使用手風琴的護網螺絲及隨附的黏性矽膠墊永久 連接，也可以使用隨附的緊固膠帶墊暫時連接。另隨附透明 保護膜來防止對樂器表面塗裝造成損害。 AT8475 說明 AT8491S 的表面支架套件隨附兩組黏性矽膠墊、兩組支架緊 固膠帶墊、兩組表面緊固墊以及兩片透明保護膜。

ATM350a運作時需要11～52V的幻象電源。 輸出為低阻抗 (Lo-Z) 平衡。訊號透過2號與3號針腳輸出；1號 針腳為接地 (屏蔽)。輸出相位以2號針腳為正，即正音壓會在 2號針腳產生正電壓。 為了避免發生相位抵銷或音質劣化的情況，所有麥克風導線 都必須以一致的方式連接。即1號針腳對1號針腳等，依此類

AT8543 電源模組上的 80 Hz 高通濾波開關可輕鬆地從平坦 頻率響應切換至低頻衰減。如此能大幅減少不必要的低頻收 音（如來自空調系統的雜訊）。若要啟用高通濾波器， 請將開 關推向標示「彎曲」線一側。 請避免將麥克風長時間放在日光照射處，或置於超過43°C高 溫的場所。也請避免放置於濕度高的地方。

本產品專為各種樂器的卸除式麥克風支架所設計。如能正確 使用，本產品將不會損害樂器表面塗裝及樂器本身。但為了 以防萬一，本產品不可一直裝在樂器上，最好能在每次使用 後取下。「鐵三角」不對因使用本產品而造成樂器損害負責或 承擔任何責任。3

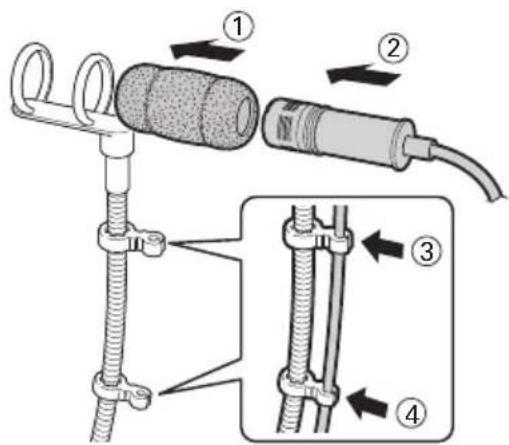

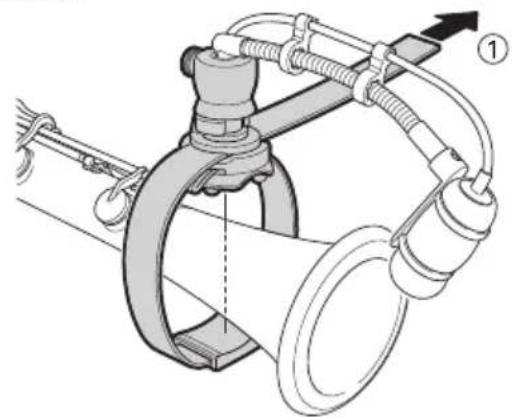

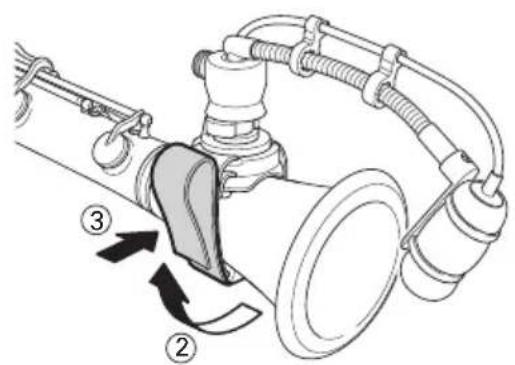

插入鵝頸管直至支架孔底部 。以手擰緊支架上的螺絲將

，切勿強行擰緊螺絲；擰緊螺絲時，請 勿使用其他工具，以免造成螺牙崩壞或螺絲斷裂。

• 若要防止對樂器造成損害，小心不要將螺絲擰得太緊。 AT8491P

• 支架應固定在金屬表面上。 請勿將行動電話、類比時鐘和磁卡等放在支架底部的磁鐵 附近，以免其中內容受損或遭清除。4

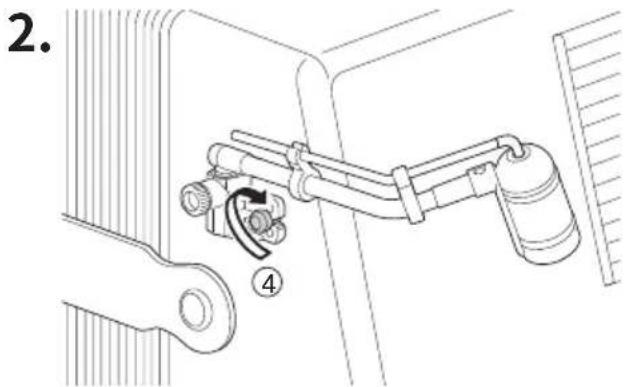

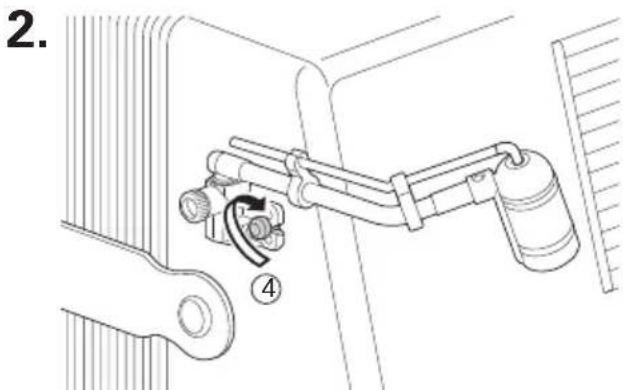

• 旋轉支架頂部即可調整麥克風位置。 AT8491D

• 頂部螺栓可自由旋轉，可在麥克風已安裝的情況下進行調

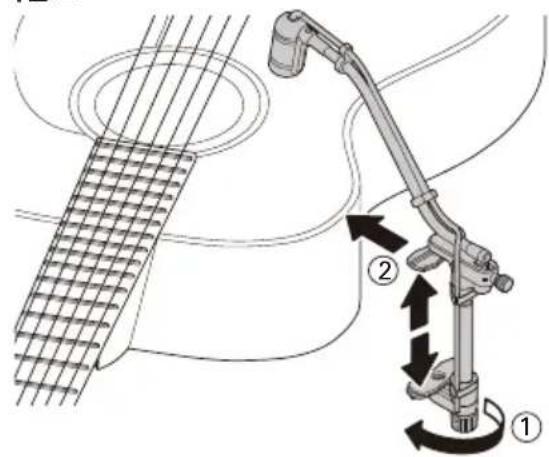

• 轉動螺絲，調整長度，然後擰緊螺絲，以固定到位。 若要防止對樂器造成損害，小心不要將螺絲擰得太緊。 AT8491S

• 請對手風琴使用護網固定螺絲 視螺絲形狀而定，可能無法以此方式安裝。

• 將黏性矽膠墊黏到支架背面。鬆開手風琴的護網固定螺絲，插入支架，然後擰緊護網固定螺絲，以固定到位。 AT8491S

• 將透明保護膜（①）黏到樂器上，然後將表面固定膠帶墊（②）黏到透明保護膜上。同時將支架緊固膠帶墊（③）黏到支架背面，然後將其黏到樂器的表面固定件上，以固定到 位。• 將透明保護膜黏到乾淨、平整表面上，不要出現氣泡。 不可以將透明保護膜黏到未塗裝的木製零件上

• 為了穩定表面與支架固定件（②、③）兩個黏性面的黏性強度，請在黏好之後保持不動約一天，然後再使用支架。6

頻率響應 40 至 20,000 Hz 低頻衰減* 80 Hz，12 dB/八音度 開路感度 -49 dB (3.5mV) (0 dB=1V/Pa，1 kHz) 阻抗 200 歐姆 最大承受音壓 159 dB SPL (1 kHz於1% THD) 動態範圍 130 dB (1 kHz於最大音壓位準) 訊噪比 65 dB (1 kHz於1Pa，A型加權) 幻象電源需求 11V 至 52V 直流，3.5 mA 開關* 平坦、低頻衰減 重量 麥克風：14.5 g ，電源模組：90 g

麥克風：長 37.8 mm ，直徑 12.2 mm 電源模組：長 92 mm ，直徑 18.9 mm 輸出端子 電源模組：內建3針腳XLRM型 導線 長4.0m (固定於麥克風)，直徑3.2mm，使用HIROSE HR10型端子的二芯屏蔽導線 提供選購之可互換式元件 UE-O 全指向性、UE-H 超心形 配件 AT8543 電源模組、樂器用麥克風支架、AT8468 小提琴支架、硬殼攜存包

• 連接至 AT8543 電源模組時測量的特性加權。

1 帕斯卡 = 10 達因/平方公分 = 10 微巴 = 94 dB SPL

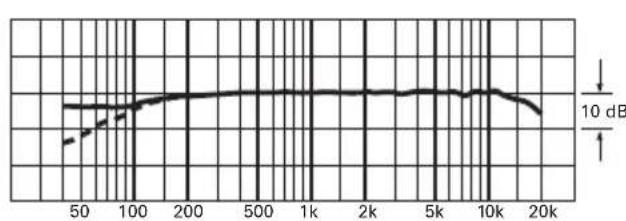

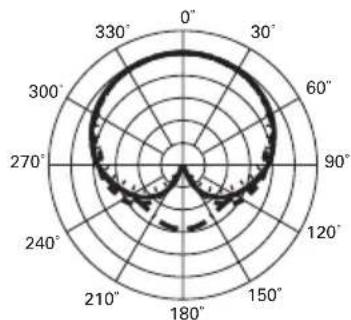

比例尺為每刻度 5 分貝 40–20,000 Hz 10 dB

• 連接至 AT8543 電源模組時測量的特性加權。 頻率以赫茲 (Hertz) 為單位 響應以分貝 (dB) 為單位 0°, 50 cm 衰減1
