РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ATM350W AUDIO TECHNICA

черным покрытием. Описание модели ATM350acW Микрофон также доступен в беспроводной версии — модель ATM350acW. Модель ATM350acW комплектуется миниатюрным кабелем 1,4 м (55 дюймов) с фиксирующимся 4-контактным разъемом для подключения к поясным передатчикам Audio-Technica. Технические характеристики ATM350acW идентичны модели ATM350a (при использовании модуля питания AT8543). Однако в комплект поставки ATM350acW не входит модуль питания, поэтому в ней нет функции фильтра низких

Описание модели ATM350acH Микрофон также доступен в беспроводной версии — модель ATM350acH. Модель ATM350acH комплектуется миниатюрным кабелем 1,4 м с завинчивающимся 4-контактным разъемом для подключения к поясным передатчикам Audio-Technica с разъемами типа cH. В комплект поставки ATM350acH не входит модуль питания (поскольку для этой модели он не требуется). Технические характеристики ATM350acH аналогичны характеристикам ATM350a. Описание модели AT8490/AT8490L Гибкая микрофонная стойка AT8490/AT8490L позволяет расположить микрофон в любом направлении, а кабельные зажимы для предотвращения натяжения кабеля снижают уровень передающегося от него шума и предохраняют его от повреждений. Цельный ветрозащитный экран из пеноматериала полностью охватывает микрофон, чтобы изолировать его шума, передающегося от инструмента, и предохраняет звукоприемный элемент от случайных повреждений. Описание модели AT8491U Прочная металлическая конструкция универсального крепления с зажимом рассчитана на интенсивное использование в концертных условиях. Крепление с резиновой накладкой обеспечивает надежную фиксацию, ударопрочность и защиту корпуса инструмента. Специально спроектированное крепление позволяет минимизировать соприкосновение с инструментом. Крепежный винт надежно удерживает крепление. Описание модели AT8491P Крепление для фортепиано оснащено мощным редкоземельным магнитом, позволяющим надежно закрепить его внутри фортепиано или на любой другой металлической поверхности. Мягкая защитная накладка на основании крепления предохраняет инструмент от повреждений. Описание модели AT8491W Крепление для деревянных духовых инструментов оснащено регулируемым ремешком с текстильной застежкой и резиновой подушкой для надежной фиксации. Специально спроектированное крепление позволяет минимизировать соприкосновение с инструментом, чтобы предотвратить глушение звука. Вращающаяся гибкая микрофонная стойка облегчает регулирование положения

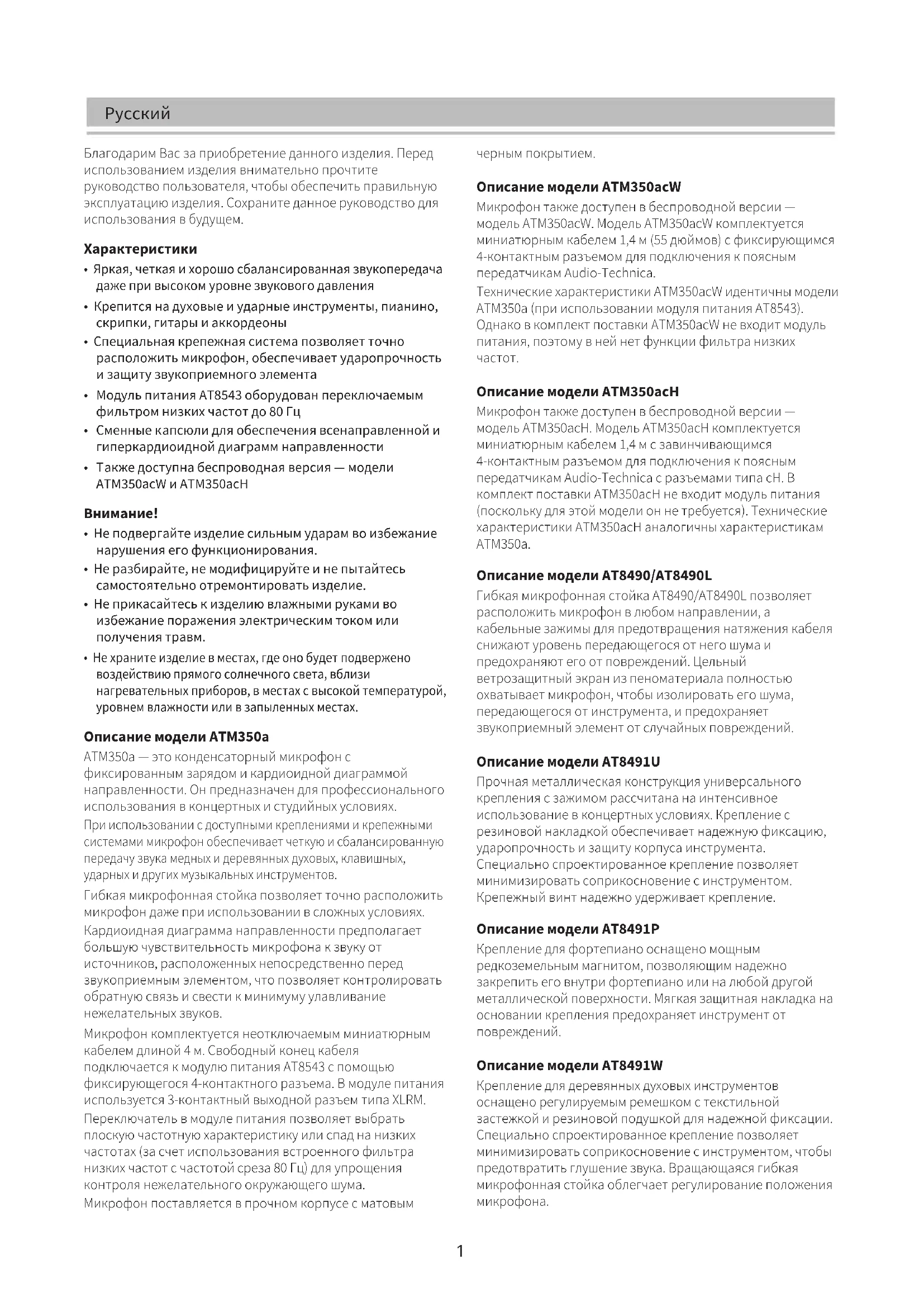

Благодарим Вас за приобретение данного изделия. Перед использованием изделия внимательно прочтите руководство пользователя, чтобы обеспечить правильную эксплуатацию изделия. Сохраните данное руководство для использования в будущем. Характеристики

• Яркая, четкая и хорошо сбалансированная звукопередача даже при высоком уровне звукового давления

• Крепится на духовые и ударные инструменты, пианино, скрипки, гитары и аккордеоны

• Специальная крепежная система позволяет точно расположить микрофон, обеспечивает ударопрочность и защиту звукоприемного элемента

уль питания AT8543 оборудован переключаемым фильтром низких частот до 80 Гц

апсюли для обеспечения всенаправленной и гиперкардиоидной диаграмм направленности

акже доступна беспроводная версия — модели ATM350acW и ATM350acH

• Не подвергайте изделие сильным ударам во избежание нарушения его функционирования.

• Не разбирайте, не модифицируйте и не пытайтесь самостоятельно отремонтировать изделие.

• Не прикасайтесь к изделию влажными руками во избежание поражения электрическим током или получения травм.

• Не храните изделие в местах, где оно будет подвержено воздействию прямого солнечного света, вблизи нагревательных приборов, в местах с высокой температурой, уровнем влажности или в запыленных местах. Описание модели ATM350a ATM350a — это конденсаторный микрофон с фиксированным зарядом и кардиоидной диаграммой направленности. Он предназначен для профессионального использования в концертных и студийных условиях. При использовании с доступными креплениями и крепежными системами микрофон обеспечивает четкую и сбалансированную передачу звука медных и деревянных духовых, клавишных, ударных и других музыкальных инструментов. Гибкая микрофонная стойка позволяет точно расположить микрофон даже при использовании в сложных условиях. Кардиоидная диаграмма направленности предполагает большую чувствительность микрофона к звуку от источников, расположенных непосредственно перед звукоприемным элементом, что позволяет контролировать обратную связь и свести к минимуму улавливание нежелательных звуков. Микрофон комплектуется неотключаемым миниатюрным кабелем длиной 4 м. Свободный конец кабеля подключается к модулю питания AT8543 с помощью фиксирующегося 4-контактного разъема. В модуле питания используется 3-контактный выходной разъем типа XLRM. Переключатель в модуле питания позволяет выбрать плоскую частотную характеристику или спад на низких частотах (за счет использования встроенного фильтра низких частот с частотой среза 80 Гц) для упрощения контроля нежелательного окружающего шума. Микрофон поставляется в прочном корпусе с матовым2

Описание модели AT8491D Запатентованная конструкция крепления для ударных инструментов предполагает использование фурнитуры барабана для надежного крепления микрофона, допуская при этом возможность настройки инструмента. Гибкую микрофонную стойку можно расположить вертикально или горизонтально для обеспечения оптимального положения микрофона без ущерба для внешнего вида. Описание модели AT8468 Крепление для скрипки фиксируется под струнами между подставкой и струнодержателем, что позволяет обеспечить великолепную передачу звука струнно-смычковых инструментов. Описание модели AT8491G Крепление для гитар оснащено прочным зажимом, регулируемым большим пальцем, со специальными подкладками для предотвращения появления на гитаре или другом струнном инструменте следов при установке. Расстояние между губками зажима регулируется от 90 мм до 135 мм. Описание модели AT8491S Для аккордеонов и других инструментов, установка на которых связана с определенными сложностями, разработано накладное крепление. Фигурное крепление может быть установлено как перманентно, с помощью винта решетки аккордеона и входящей в комплект силиконовой подкладки, так и временно, с помощью входящих в комплект гибких накладок. Также прилагается прозрачная защитная пленка для предотвращения повреждения полировки инструмента. Описание модели AT8475 Комплект для накладного крепления AT8491S включает в себя две самоклеящиеся силиконовые подкладки, две накладки, устанавливаемые на крепление, две накладки, устанавливаемые на инструмент, и две прозрачные защитные пленки. Эксплуатация и техническое обслуживание Для работы микрофона ATM350a требуется фантомное питание напряжением 11–52 В. В микрофоне используется сбалансированный выход с низким импедансом (с низким сопротивлением). Сигнал передается по контактам 2 и 3; контакт 1 используется для заземления (экран). Фаза выходного сигнала — «положительный полюс на контакте 2». Положительное звуковое давление обеспечивает положительное напряжение на контакте 2. Во избежание фазовой нейтрализации и ухудшения качества звука номера контактов при подключении микрофонных кабелей должны соответствовать друг другу: контакт 1 следует подключать к контакту 1 и т. д. Переключатель фильтра низких частот с частотой среза 80 Гц на модуле питания AT8543 позволяет легко переключаться между плоской частотной характеристикой и спадом на низких частотах. Это минимизирует улавливание нежелательных низкочастотных шумов, например, таких как гул от систем кондиционирования воздуха. Для включения фильтра низких частот следует переместить переключатель в направлении изогнутой линии. Не оставляйте микрофон на продолжительное время в местах, где он будет подвержен воздействию прямого солнечного света, или температура воздуха в которых превышает 43 °C (110 °F). Также следует оберегать микрофон от воздействия повышенной влажности. Руководство пользователя / Аксессуары

ATM350U : ATM350a, AT8490, AT8491U, AT8543, AT8468, жесткий кейс ATM350UL : ATM350a, AT8490L, AT8491U, AT8543, AT8468, жесткий кейс ATM350PL : ATM350a, AT8490L, AT8491P, AT8543, AT8468, жесткий кейс ATM350W : ATM350a, AT8490, AT8491W, AT8543, AT8468, жесткий кейс ATM350D : ATM350a, AT8490, AT8491D, AT8543, AT8468, жесткий кейс ATM350GL : ATM350a, AT8490L, AT8491G, AT8543, AT8468, жесткий кейс ATM350S, ATM350SL : ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, жесткий кейс ATM350UcW : ATM350acW, AT8490, AT8491U, AT8468, жесткий кейс ATM350UcH : ATM350acH, AT8490, AT8491U, AT8468, жесткий кейс ОТКАЗ ОТ ОТВЕСТВЕННОСТИ Данное изделие разработано для использования в качестве съемного крепления для микрофона для различных музыкальных инструментов. При надлежащем использовании изделие не портит полировку и не вредит инструменту иным образом. Однако в качестве меры предосторожности, изделие нельзя оставлять на инструменте на неопределенный срок и, в идеале, следует снимать его после каждого использования. Audio-Technica не несет какой-либо ответственности за любой ущерб, нанесенный музыкальному инструменту в результате использования данного изделия.3 Установка микрофона AT8490/AT8490L Гибкая микрофонная стойка (стандартная/

Установка гибкой микрофонной стойки на

• Гибкая микрофонная стойка допускает установку под углом до 90°. *1 Протолкните гибкую микрофонную стойку в монтажное отверстие, пока она не упрется в дно отверстия на кронштейне. Плотно затяните винт на кронштейне, чтобы зафиксировать стойку. *2 Не прилагайте слишком большие усилия к винту, если между скрепляемыми деталями попал посторонний предмет. Не используйте инструменты для затяжки винта. Это может привести к повреждению резьбы или

Установка креплений на инструменты AT8491U Универсального крепления с зажимом

• Для предотвращения повреждений инструмента убедитесь, что винт не затягивается слишком сильно. AT8491P Крепление для фортепиано

• Крепление следует устанавливать на металлическую поверхность. Не следует размещать рядом с магнитом, находящимся в нижней части крепления, мобильные телефоны, аналоговые часы, магнитные карты и т. д. во избежание их повреждения или потери данных.4

AT8491W Крепление для деревянных духовых инструментов

• Регулировка положения микрофона осуществляется путем вращения верхней части крепления. AT8491D Крепление для ударных инструментов

• При установке микрофона регулировка осуществляется с помощью свободно вращающегося верхнего болта. AT8468 Крепление для скрипки

AT8491G Крепление для гитары

• Поверните винт, отрегулируйте расстояние между губками, а затем затяните винт, чтобы зафиксировать изделие.

ля предотвращения повреждений инструмента убедитесь, что винт не затягивается слишком сильно. AT8491S Накладное крепление

• При использовании винта решетки аккордеона В зависимости от формы винта, установка подобным способом может быть невозможна.

• Установите самоклеящуюся силиконовую подкладку на заднюю сторону крепления. Ослабьте винт решетки аккордеона, вставьте крепление, а затем затяните винт, чтобы зафиксировать изделие. AT8491S Накладное крепление
• При использовании только компонентов накладного крепления

• Наклейте прозрачную защитную пленку (①) на корпус инструмента и установите на нее накладку, устанавливаемую на инструмент (②). Наклейте накладку, устанавливаемую на крепление (③), на заднюю сторону крепления, а затем совместите ее с накладкой, устанавливаемой на инструмент для фиксации.• Расположите прозрачную защитную пленку на чистой гладкой поверхности, чтобы под ней не образовывались пузырьки воздуха. Закрепить прозрачную защитную пленку на деревянных частях инструмента без полировки не получится.

ля стабилизации клеящего слоя накладок ② и ③ необходимо подождать около суток после их наклейки, прежде чем использовать крепление.6

Технические характеристики Чувствительный элемент Задняя пластина с фиксированным зарядом, постоянно поляризованный конденсатор постоянной емкости Диаграмма направленности Кардиоидная Частотная характеристика От 40 до 20000 Гц Фильтр низких частот* 80 Гц, 12 дБ/октава Чувствительность разомкнутого контура -49 дБ (3,5 мВ) (0 дБ = 1 В/Па, 1 кГц) Импеданс 200 Ом Максимальный уровень входного звукового сигнала 159 дБ SPL (1 кГц при THD 1%) Динамический диапазон 130 дБ (1 кГц при максимальном уровне звукового давления) Соотношение «сигнал/шум» 65 дБ (1 кГц при 1 Па, взвешенное по кривой А) Требования к фантомному питанию 11–52 В пост. тока, 3,5 мА Переключатель* Плоская частотная характеристика, спад Вес Микрофон: 14,5 г ; модуль питания: 90 г

Микрофон: длина — 37,8 мм, диаметр — 12,2 мм Модуль питания: длина — 92 мм , диаметр — 18,9 мм Выходной разъем Модуль питания: встроенный 3-контактный разъем типа XLRM

Двухпроводной экранированный кабель (постоянно подключенный к микрофону) с разъемом типа HIROSE HR10; длина — 4,0 м, диаметр — 3,2 мм Дополнительные сменные звукоприемные элементы Всенаправленный UE-O, гиперкардиоидный UE-H

Модуль питания AT8543, инструментальное крепление для микрофона, крепление для скрипки AT8468, жесткий футляр для переноски

• Взвешенное значение характеристики измеряется при подключении модуля питания AT8543.

овершенствования в изделие могут вноситься изменения без предварительного уведомления.

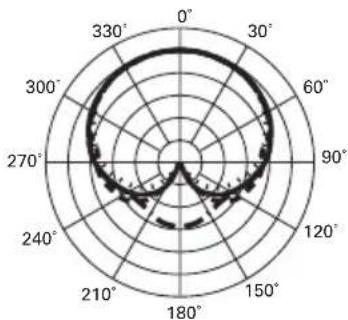

150˚ 120˚ 90˚ 30˚ 60˚ Диаграмма направленности МАСШТАБ: 5 дБ НА ДЕЛЕНИЕ ШКАЛЫ 40–20,000 Hz 10 dB

20k Частотная характеристика УСЛОВНЫЕ ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

• Взвешенное значение характеристики измеряется при подключении модуля питания AT8543. Частота, Гц Чувствительность, дБ 0°, 50 cm Спад1
