MANUAL DE UTILIZADOR ATM350W AUDIO TECHNICA

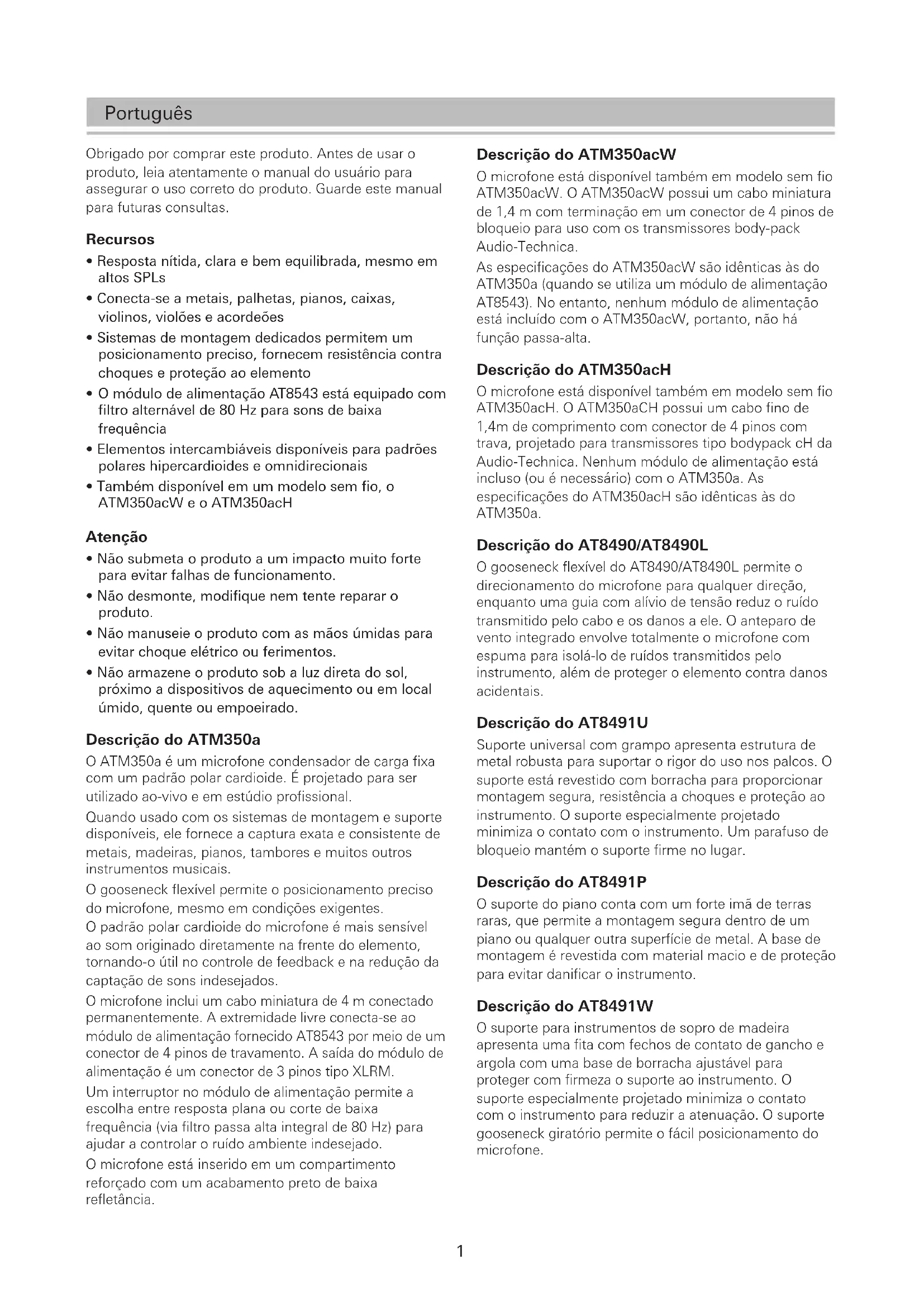

• Ponderación característica medida estando conectado a un módulo de alimentación AT8543. Frecuencia en hercios Respuesta en dB 0°, 50 cm Atenuación1 Português Descrição do ATM350acW O microfone está disponível também em modelo sem fio ATM350acW. O ATM350acW possui um cabo miniatura de 1,4 m com terminação em um conector de 4 pinos de bloqueio para uso com os transmissores body-pack Audio-Technica. As especificações do ATM350acW são idênticas às do ATM350a (quando se utiliza um módulo de alimentação AT8543). No entanto, nenhum módulo de alimentação está incluído com o ATM350acW, portanto, não há função passa-alta. Descrição do ATM350acH O microfone está disponível também em modelo sem fio ATM350acH. O ATM350aCH possui um cabo fino de 1,4m de comprimento com conector de 4 pinos com trava, projetado para transmissores tipo bodypack cH da Audio-Technica. Nenhum módulo de alimentação está incluso (ou é necessário) com o ATM350a. As especificações do ATM350acH são idênticas às do ATM350a. Descrição do AT8490/AT8490L O gooseneck flexível do AT8490/AT8490L permite o direcionamento do microfone para qualquer direção, enquanto uma guia com alívio de tensão reduz o ruído transmitido pelo cabo e os danos a ele. O anteparo de vento integrado envolve totalmente o microfone com espuma para isolá-lo de ruídos transmitidos pelo instrumento, além de proteger o elemento contra danos acidentais. Descrição do AT8491U Suporte universal com grampo apresenta estrutura de metal robusta para suportar o rigor do uso nos palcos. O suporte está revestido com borracha para proporcionar montagem segura, resistência a choques e proteção ao instrumento. O suporte especialmente projetado minimiza o contato com o instrumento. Um parafuso de bloqueio mantém o suporte firme no lugar. Descrição do AT8491P O suporte do piano conta com um forte imã de terras raras, que permite a montagem segura dentro de um piano ou qualquer outra superfície de metal. A base de montagem é revestida com material macio e de proteção para evitar danificar o instrumento. Descrição do AT8491W O suporte para instrumentos de sopro de madeira apresenta uma fita com fechos de contato de gancho e argola com uma base de borracha ajustável para proteger com firmeza o suporte ao instrumento. O suporte especialmente projetado minimiza o contato com o instrumento para reduzir a atenuação. O suporte gooseneck giratório permite o fácil posicionamento do microfone. Obrigado por comprar este produto. Antes de usar o produto, leia atentamente o manual do usuário para assegurar o uso correto do produto. Guarde este manual para futuras consultas. Recursos

• Resposta nítida, clara e bem equilibrada, mesmo em altos SPLs

• Conecta-se a metais, palhetas, pianos, caixas, violinos, violões e acordeões

• Sistemas de montagem dedicados permitem um posicionamento preciso, fornecem resistência contra choques e proteção ao elemento

O módulo de alimentação A T8543 está equipado com filtro alternável de 80 Hz para sons de baixa frequência

• Elementos intercambiáveis disponíveis para padrões polares hipercardioides e omnidirecionais

• Também disponível em um modelo sem fio, o ATM350acW e o ATM350acH Atenção

• Não submeta o produto a um impacto muito forte para evitar falhas de funcionamento.

• Não desmonte, modifique nem tente reparar o produto.

• Não manuseie o produto com as mãos úmidas para evitar choque elétrico ou ferimentos.

• Não armazene o produto sob a luz direta do sol, próximo a dispositivos de aquecimento ou em local úmido, quente ou empoeirado. Descrição do ATM350a O ATM350a é um microfone condensador de carga fixa com um padrão polar cardioide. É projetado para ser utilizado ao-vivo e em estúdio profissional. Quando usado com os sistemas de montagem e suporte disponíveis, ele fornece a captura exata e consistente de metais, madeiras, pianos, tambores e muitos outros instrumentos musicais. O gooseneck flexível permite o posicionamento preciso do microfone, mesmo em condições exigentes. O padrão polar cardioide do microfone é mais sensível ao som originado diretamente na frente do elemento, tornando-o útil no controle de feedback e na redução da captação de sons indesejados. O microfone inclui um cabo miniatura de 4 m conectado permanentemente. A extremidade livre conecta-se ao módulo de alimentação fornecido AT8543 por meio de um conector de 4 pinos de travamento. A saída do módulo de alimentação é um conector de 3 pinos tipo XLRM. Um interruptor no módulo de alimentação permite a escolha entre resposta plana ou corte de baixa frequência (via filtro passa alta integral de 80 Hz) para ajudar a controlar o ruído ambiente indesejado. O microfone está inserido em um compartimento reforçado com um acabamento preto de baixa refletância.PT

Descrição do AT8491D O suporte do tambor possui um projeto patenteado que usa a trava do tambor para fixar de forma segura o microfone enquanto permite que o tambor ainda seja afinado. O gooseneck pode ser posicionado de forma vertical ou horizontal para posicionamento ideal e uma aparência de perfil baixo. Descrição do AT8468 O suporte do violino é fixado por baixo das cordas entre o cavalete e o estandarte para proporcionar uma captura excepcional do violino e outros instrumentos de cordas. Descrição do AT8491G O suporte do violão possui um grampo robusto, ajustável ao polegar, com bases que se prendem aos violões e outros instrumentos de cordas, deixando menos marcas. Você pode ajustar o comprimento do grampo entre 90 mm e 135 mm. Descrição do AT8491S O suporte de superfície é projetado para acordeões e outras aplicações desafiadoras. O suporte chanfrado pode ser fixado permanentemente usando o parafuso da grade do acordeão e a base de silicone adesiva incluída, ou pode ser fixado temporariamente usando as bases de fita adesiva incluídas. Uma película protetora transparente também é incluída para evitar danos ao acabamento do instrumento. Descrição do AT8475 O kit de montagem de superfície para o AT8491S inclui duas bases de silicone adesivas, duas bases de fita adesiva para o suporte, dois fixadores de superfície e duas películas protetoras transparentes. Operação e manutenção O ATM350a requer alimentação fantasma de 11 V a 52 V para funcionar. A saída é de baixa impedância (Lo-Z) equilibrada. O sinal é aparece entre os pinos 2 e 3; o pino 1 é o terra (blindagem). A fase de saída é "Pino 2 quente", a pressão acústica positiva produz tensão positiva no pino 2. Para evitar o cancelamento da fase e som de baixa qualidade, todos os cabos do microfone devem ser conectados de forma consistente: Pino 1-ao-Pino 1 etc. A chave de filtro passa-alta de 80 Hz no módulo de alimentação AT8543 torna mais fácil mudar de resposta de frequência plana para corte de baixa frequência. Isso minimiza a captação de ruídos de baixa frequência indesejáveis, tais como de sistemas de ar condicionado. Para iniciar o filtro passa alta deslize o interruptor na direção da linha "curva". Evite deixar o microfone sob o sol ou em áreas onde a temperatura exceda 43º C por longos períodos. Umidade extremamente alta também deve ser evitada. Manual do Usuário / Acessórios Pacotes ATM350U : ATM350a, AT8490, AT8491U, AT8543, AT8468, estojo rígido para transporte ATM350UL : ATM350a, AT8490L, AT8491U, AT8543, AT8468, estojo rígido para transporte ATM350PL : ATM350a, AT8490L, AT8491P, AT8543, AT8468, estojo rígido para transporte ATM350W : ATM350a, AT8490, AT8491W, AT8543, AT8468, estojo rígido para transporte ATM350D : ATM350a, AT8490, AT8491D, AT8543, AT8468, estojo rígido para transporte ATM350GL : ATM350a, AT8490L, AT8491G, AT8543, AT8468, estojo rígido para transporte ATM350S, ATM350SL : ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, estojo rígido para transporte ATM350UcW : ATM350acW, AT8490, AT8491U, AT8468, estojo rígido para transporte ATM350UcH : ATM350acH, AT8490, AT8491U, AT8468, estojo rígido para transporte AVISO LEGAL Este produto foi projetado para ser usado como um suporte de microfone removível em vários instrumentos musicais. Quando usado corretamente, este produto não prejudicará o acabamento nem danificará os instrumentos. Como precaução, no entanto, este produto não deve ser deixado em um instrumento indefinidamente e, idealmente, deve ser removido após cada uso. A Audio-Technica não será responsável por quaisquer danos causados a um instrumento musical como resultado do uso deste produto.3 Montagem do microfone AT8490/AT8490L Gooseneck (padrão / longo)

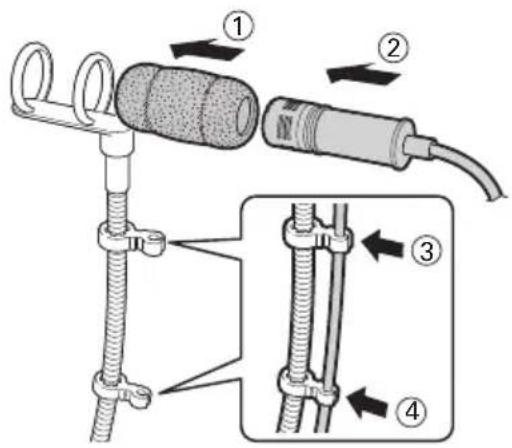

Fixação do gooseneck nos suportes

Insira o gooseneck até atingir o fim do furo no suporte. Aperte bem o parafuso no suporte para fixá-lo.

Não force o parafuso se algum objeto estranho estiver no caminho. Não use qualquer ferramenta para apertar o parafuso. Se o fizer pode arrancar os fios de rosca ou danificar o parafuso. Configuração de suportes nos instrumentos AT8491U Suporte universal com grampo

• Para evitar danos ao instrumento, tome cuidado para não apertar o parafuso excessivamente. AT8491P Suporte de piano

• O suporte deve ser fixo à superfície de metal. Mantenha telefones celulares, relógios analógicos e cartões magnéticos, etc. longe do imã na parte inferior do suporte para evitar que o conteúdo seja danificado ou apagado.PT

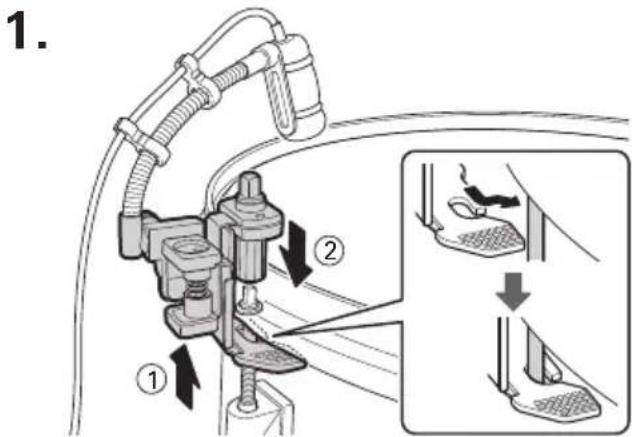

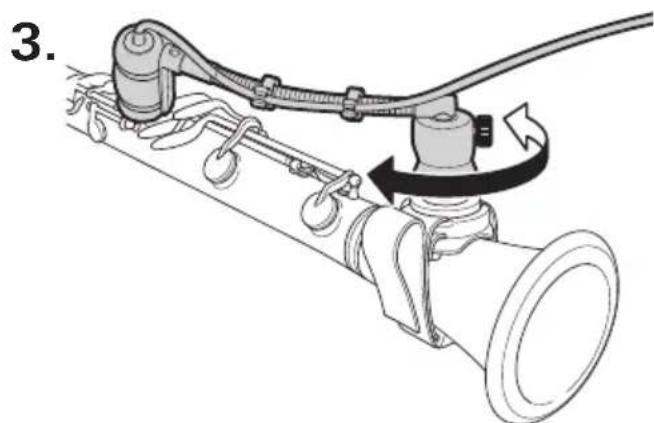

• Ajuste a posição do microfone girando a parte superior do suporte. AT8491D Suporte de tambor

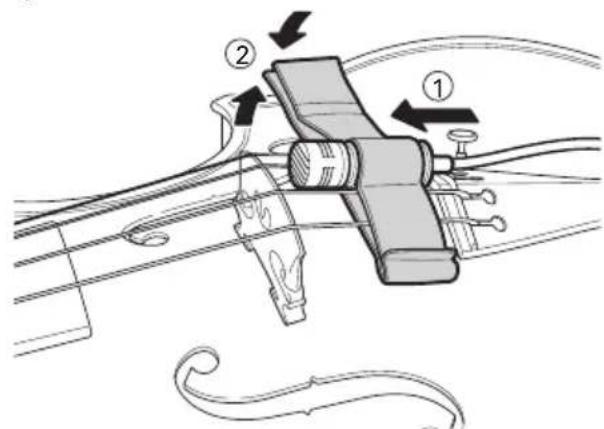

• O parafuso superior gira livremente para permitir o ajuste quando o microfone estiver montado. AT8468 Suporte do violino

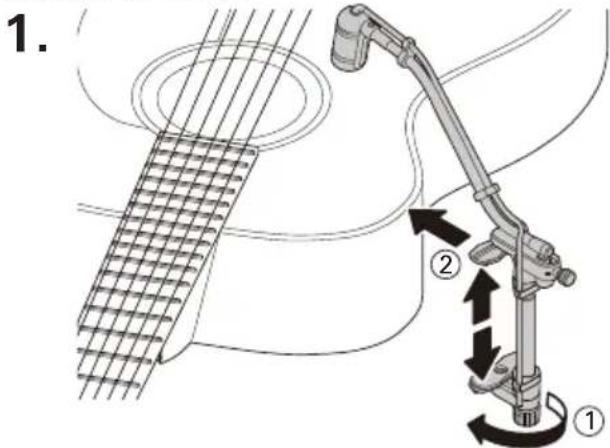

AT8491G Suporte de violão

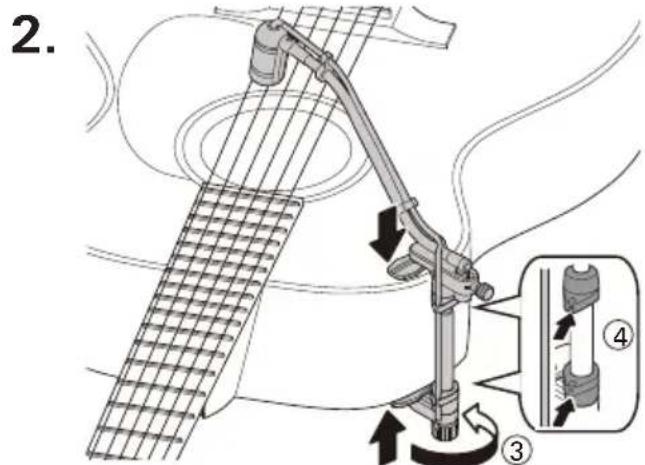

• Gire o parafuso e ajuste o comprimento e, em seguida, aperte o parafuso para prendê-lo no lugar.• Para evitar danos ao instrumento, tome cuidado para não apertar o parafuso excessivamente. AT8491S Suporte de superfície
• Ao usar o parafuso de fixação da grade no acordeão Dependendo do formato do parafuso, pode não ser possível instalar desta forma.

• Cole a base de silicone adesiva na parte de trás do suporte. Solte o parafuso de fixação da grade no acordeão, insira o suporte e, em seguida, aperte o parafuso de fixação da grade para prendê-lo no lugar. AT8491S Suporte de superfície

• Cole a película protetora transparente (①) ao corpo do instrumento e cole um suporte fixado por fita adesiva (②) sobre ela. Além disso, cole uma base de fita adesiva do suporte (③) na parte traseira do suporte e cole-o no fixador de superfície no corpo do instrumento para fixá-lo no lugar.• Cole a película protetora transparente em uma superfície plana e limpa para que as bolhas de ar não se formem.

ocê não pode colar a película protetora transparente em peças inacabadas de madeira.

ara estabilizar a força adesiva dos lados adesivos da superfície e montar os fixadores (②, ③), deixe-os descansar por cerca de um dia após colá-los antes de usar o suporte.PT

Especificações Elemento Placa traseira de carga fixa, condensador polarizado permanentemente Padrão polar Cardioide Resposta de frequência De 40 a 20.000 Hz Corte de baixa frequência* 80 Hz, 12 dB/oitava Sensibilidade em circuito aberto -49 dB (3,5mV) (0dB=1V/Pa, 1 kHz) Impedância 200 ohms Nível de som de entrada máximo 159 dB SPL (1 kHz em 1% THD) Faixa dinâmica 130 dB (1 kHz em SPL máximo) Relação sinal-ruído 65 dB (1 kHz em 1Pa, de ponderação A) Requisitos de alimentação fantasma 11V a 52V DC, 3,5 mA Interruptor* Plano, Corte Peso Microfone: 14,5 g, módulo de alimentação: 90 g Dimensões Microfone: 37,8 mm de comprimento, 12,2 mm de diâmetro Módulo de alimentação: 92 mm de comprimento, 18,9 mm de diâmetro Conector de saída Módulo de alimentação: Integral de 3 pinos do tipo XLRM Cabo(s) 4 m de comprimento (conectado permanentemente ao microfone), 3,2 mm de diâmetro, cabo blindado bicondutor com conector tipo HIROSE HR10 Elementos intercambiáveis opcionais UE-O omnidirecional, UE-H hipercardioide Acessórios Módulo de alimentação AT8543, montagem de instrumento para microfone, montagem violino AT8468, bolsa de transporte rígida

• Ponderação das características medidas quando ligado a um módulo de alimentação AT8543.

ara o aperfeiçoamento do produto, o mesmo está sujeito a alterações sem aviso prévio.

• Montado num módulo de alimentação AT8543. 200 Hz1 kHz5 kHz8 kHz 240˚ 180˚ 210˚ 270˚ 300˚ 330˚

20k Resposta de frequência LEGENDA LEGENDA

• Ponderação das características medidas quando ligado a um módulo de alimentação AT8543. Frequência em Hertz Resposta em dB 0°, 50 cm Roll-off1
