| Tipo de produto | Microfone condensador cardioide para instrumento |
| Marca | Audio-Technica |
| Modelo | ATM350UcW |
| Categoria | Microfone com fio com módulo de alimentação |
| Tipo de cápsula | Estático de electreto |
| Diretividade | Cardioide |
| Resposta de frequência | 40 - 20 000 Hz |
| Filtro de corte de baixas | 80 Hz, 12 dB/oitava (comutável no módulo AT8543) |
| Sensibilidade | -49 dB (3,5 mV) (0 dB=1 V/Pa, 1 kHz) |
| Impedância | 200 ohms |
| Pressão sonora máxima | 159 dB SPL (1 kHz, 1% THD) |
| Dinâmica | 130 dB (1 kHz a SPL máx.) |
| Relação sinal/ruído | 65 dB (1 kHz, 1 Pa, ponderação A) |
| Alimentação | Alimentação phantom 11 - 52 V CC, 3,5 mA |
| Peso (microfone) | 14,5 g |
| Peso (módulo de alimentação AT8543) | 90 g |
| Dimensões (microfone) | Comprimento 37,8 mm, diâmetro 12,2 mm |
| Dimensões (módulo de alimentação) | Comprimento 92 mm, diâmetro 18,9 mm |
| Comprimento do cabo | 4 m (cabo mini blindado de 2 condutores, conector HIROSE HR10 travável) |
| Conector de saída | XLRM 3 pinos integrado no módulo |
| Acessórios incluídos | Módulo de alimentação AT8543, pescoço de ganso AT8490, clipe universal AT8491U, fixação para violino AT8468, estojo de transporte rígido |
| Cápsulas intercambiáveis (opção) | UE-O omnidirecional, UE-H hipercardioide |
| Manutenção e limpeza | Limpar com um pano seco. Evitar exposição prolongada à umidade ou a temperaturas acima de 43 °C. |
| Segurança | Não desmontar, modificar ou reparar. Evitar choques violentos e uso com as mãos molhadas. |
Perguntas frequentes - ATM350UcW AUDIO TECHNICA
Perguntas dos utilizadores sobre ATM350UcW AUDIO TECHNICA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Microfone em formato PDF gratuitamente! Encontre o seu manual ATM350UcW - AUDIO TECHNICA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ATM350UcW da marca AUDIO TECHNICA.

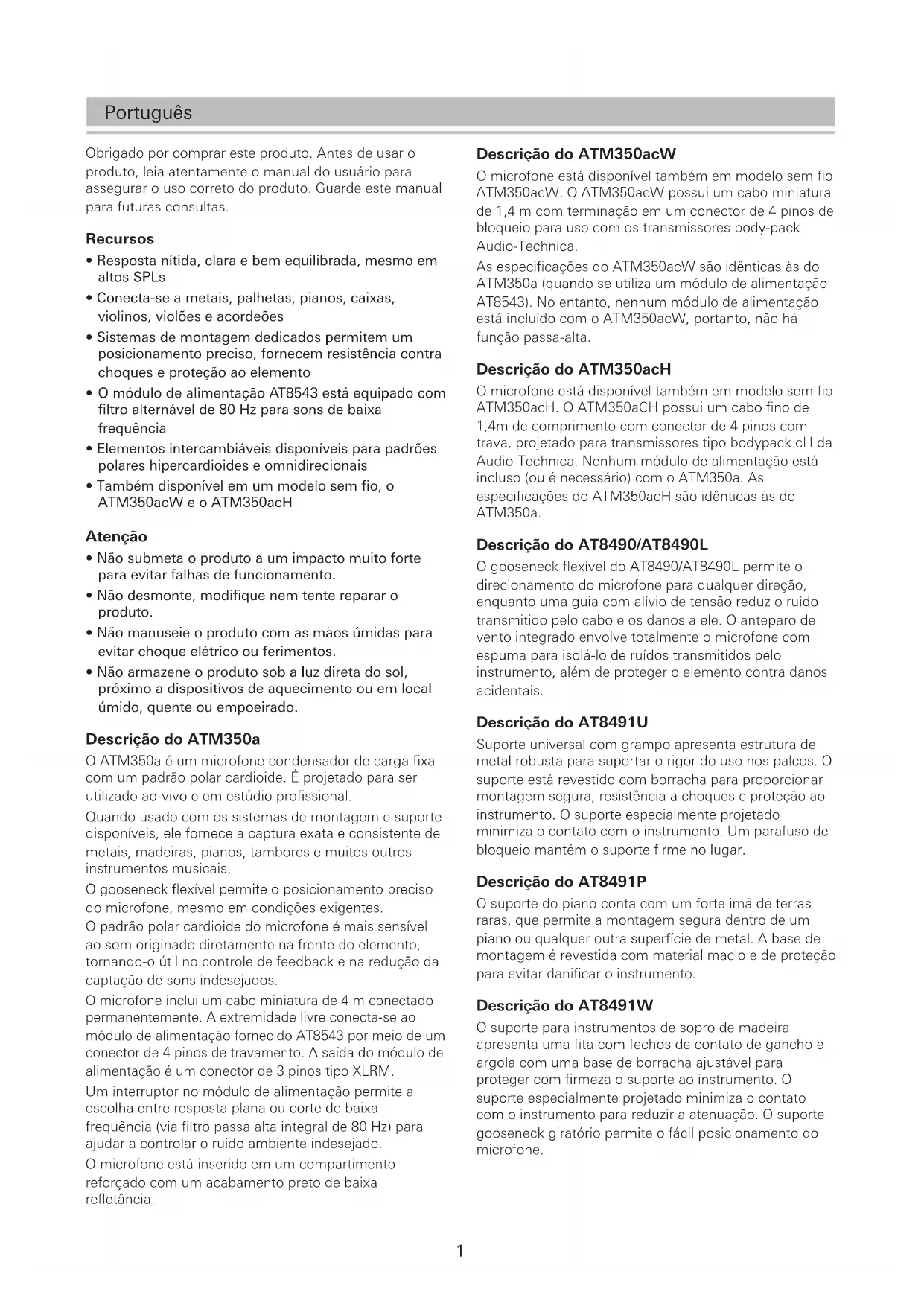

MANUAL DE UTILIZADOR ATM350UcW AUDIO TECHNICA
Microfone Condensador para Instrumento Cardioide
Obrigado por comprar este produto. Antes de usar o produto, leia atentamente o manual do usuário para assegurar o uso correto do produto. Guarde este manual para futuras consultas.
Recursos
- Resposta nítida, clara e bem equilibrada, mesmo em altos SPLs
- Conecta-se a metais, palhetas, pianos, caixas, violinos, violões e acordeões
- Sistemas de montagem dedicados permitem um posicionamento preciso, fornecem resistência contra choques e proteção ao elemento
- O módulo de alimentação AT8543 está equipado com filtro alternável de 80 Hz para sons de baixa frequência
- Elementos intercambiáveis disponíveis para padrões polares hipercardioides e omnidirecionais
- Também disponível em um modelo sem fio, o ATM350acW e o ATM350acH
Atenção
- Não submeta o produto a um impacto muito forte para evitar falhas de funcionamento.
- Não desmonte, modifique nem tente reparar o produto.
- Não manuseie o produto com as mãos úmidas para evitar choque elétrico ou ferimentos.
- Não armazene o produto sob a luz direta do sol, próximo a dispositivos de aquecimento ou em local úmido, quente ou empoeirado.
Descrição do ATM350a
O ATM350a é um microfone condensador de carga fixa com um padrão polar cardioide. É projetado para ser utilizado ao-vivo e em estúdio profissional.
Quando usado com os sistemas de montagem e suporte disponíveis, ele fornece a captura exata e consistente de metais, madeiras, pianos, tambores e muitos outros instrumentos musicais.
O gooseneck flexível permite o posicionamento preciso do microfone, mesmo em condições exigentes.
O padrão polar cardioide do microfone é mais sensível ao som originado diretamente na frente do elemento, tornando-o útil no controle de feedback e na redução da captação de sons indesejados.
O microfone inclui um cabo miniatura de 4 m conectado permanentemente. A extremidade livre conecta-se ao módulo de alimentação fornecido AT8543 por meio de um conector de 4 pinos de travamento. A saída do módulo de alimentação é um conector de 3 pinos tipo XLRM.
Um interruptor no módulo de alimentação permite a escolha entre resposta plana ou corte de baixa frequência (via filtro passa alta integral de 80 Hz) para ajudar a controlar o ruído ambiente indesejado.
O microfone está inserido em um compartimento reforçado com um acabamento preto de baixa refletância.
Descrição do ATM350acW
O microfone está disponível também em modelo sem fio ATM350acW. O ATM350acW possui um cabo miniatura de 1,4 m com terminação em um conector de 4 pinos de bloqueio para uso com os transmissores body-pack Audio-Technica.
As especificações do ATM350acW são idênticas às do ATM350a (quando se utiliza um módulo de alimentação AT8543). No entanto, nenhum módulo de alimentação está incluído com o ATM350acW, portanto, não há função passa-alta.
Descrição do ATM350acH
O microfone está disponível também em modelo sem fio ATM350acH. O ATM350aCH possui um cabo fino de 1,4m de comprimento com conector de 4 pinos com trava, projetado para transmissores tipo bodypack cH da Audio-Technica. Nenhum módulo de alimentação está incluso (ou é necessário) com o ATM350a. As especificações do ATM350acH são idênticas às do ATM350a.
Descrição do AT8490/AT8490L
O gooseneck flexível do AT8490/AT8490L permite o direcionamento do microfone para qualquer direção, enquanto uma guia com alívio de tensão reduz o ruído transmitido pelo cabo e os danos a ele. O anteparo de vento integrado envolve totalmente o microfone com espuma para isolá-lo de ruídos transmitidos pelo instrumento, além de proteger o elemento contra danos acidentais.
Descrição do AT8491U
Suporte universal com grampo apresenta estrutura de metal robusta para suportar o rigor do uso nos palcos. O suporte está revestido com borracha para proporcionar montagem segura, resistência a choques e proteção ao instrumento. O suporte especialmente projetado minimiza o contato com o instrumento. Um parafuso de bloqueio mantém o suporte firme no lugar.
Descrição do AT8491P
O suporte do piano conta com um forte imã de terras raras, que permite a montagem segura dentro de um piano ou qualquer outra superfície de metal. A base de montagem é revestida com material macio e de proteção para evitar danificar o instrumento.
Descrição do AT8491W
O suporte para instrumentos de sopro de madeira apresenta uma fita com fechos de contato de gancho e argola com uma base de borracha ajustável para proteger com firmeza o suporte ao instrumento. O suporte especialmente projetado minimiza o contato com o instrumento para reduzir a atenuação. O suporte gooseneck giratório permite o fácil posicionamento do microfone.
Descrição do AT8491D
O suporte do tambor possui um projeto patenteado que usa a trava do tambor para fixar de forma segura o microfone enquanto permite que o tambor ainda seja afinado. O gooseneck pode ser posicionado de forma vertical ou horizontal para posicionamento ideal e uma aparência de perfil baixo.
Descrição do AT8468
O suporte do violino é fixado por baixo das cordas entre o cavalete e o estandarte para proporcionar uma captura excepcional do violino e outros instrumentos de cordas.
Descrição do AT8491G
O suporte do violão possui um grampo robusto, ajustável ao polegar, com bases que se prendem aos violões e outros instrumentos de cordas, deixando menos marcas. Você pode ajustar o comprimento do grampo entre 90 mm e 135 mm.
Descrição do AT8491S
O suporte de superfície é projetado para acordeões e outras aplicações desafiadoras. O suporte chanfrado pode ser fixado permanentemente usando o parafuso da grade do acordeão e a base de silicone adesiva incluída, ou pode ser fixado temporariamente usando as bases de fita adesiva incluídas. Uma película protetora transparente também é incluída para evitar danos ao acabamento do instrumento.
Descrição do AT8475
O kit de montagem de superfície para o AT8491S inclui duas bases de silicone adesivas, duas bases de fita adesiva para o suporte, dois fixadores de superfície e duas películas protetoras transparentes.
Operação e manutenção
O ATM350a requer alimentação fantasma de 11 V a 52 V para funcionar.
A saída é de baixa impedância (Lo-Z) equilibrada. O sinal é aparece entre os pinos 2 e 3; o pino 1 é o terra (blindagem). A fase de saída é "Pino 2 quente", a pressão acústica positiva produz tensão positiva no pino 2.
Para evitar o cancelamento da fase e som de baixa qualidade, todos os cabos do microfone devem ser conectados de forma consistente: Pino 1-ao-Pino 1 etc.
A chave de filtro passa-alta de 80 Hz no módulo de alimentação AT8543 torna mais fácil mudar de resposta de frequência plana para corte de baixa frequência. Isso minimiza a captação de ruídos de baixa frequência indesejáveis, tais como de sistemas de ar condicionado. Para iniciar o filtro passa alta deslize o interruptor na direção da linha "curva".
Evite deixar o microfone sob o sol ou em áreas onde a temperatura exceda 43° C por longos períodos. Umidade extremamente alta também deve ser evitada.
Manual do Usuário / Acessórios
Pacotes
ATM350U :
Este produto foi projetado para ser usado como um suporte de microfone removível em vários instrumentos musicais. Quando usado corretamente, este produto não prejudicará o acabamento nem danificará os instrumentos. Como precaução, no entanto, este produto não deve ser deixado em um instrumento indefinidamente e, idealmente, deve ser removido após cada uso. A Audio-Technica não será responsável por quaisquer danos causados a um instrumento musical como resultado do uso deste produto.
Montagem do microfone
AT8490/AT8490L
Gooseneck (padrão / longo)
Fixação do gooseneck nos suportes
- O gooseneck pode ser fixado a cada ângulo de 90°.
*1 Insira o gooseneck até atingir o fim do furo no suporte. Aperte bem o parafuso no suporte para fixá-lo.
*2 Não force o parafuso se algum objeto estranho estiver no caminho. Não use qualquer ferramenta para apertar o parafuso. Se o fizer pode arrancar os fios de rosca ou danificar o parafuso.
Configuração de suportes nos instrumentos
AT8491U
Suporte universal com grampo
- Para evitar danos ao instrumento, tome cuidado para não apertar o parafuso excessivamente.

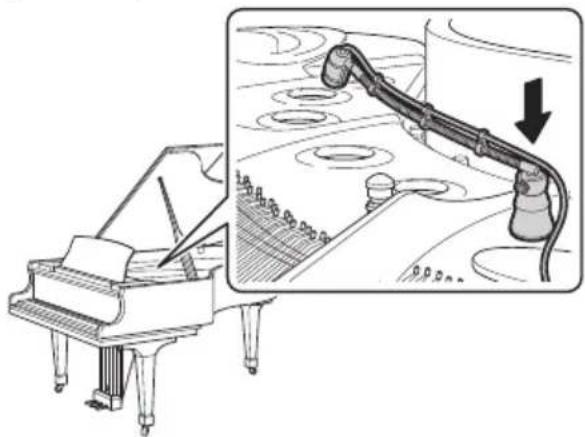

AT8491P
Suporte de piano
- O suporte deve ser fixo à superfície de metal. Mantenha telefones celulares, relógios analógicos e cartões magnéticos, etc. longe do imã na parte inferior do suporte para evitar que o conteúdo seja danificado ou apagado.
AT8491W
Suporte para instrumentos de madeira
- Ajuste a posição do microfone girando a parte superior do suporte.

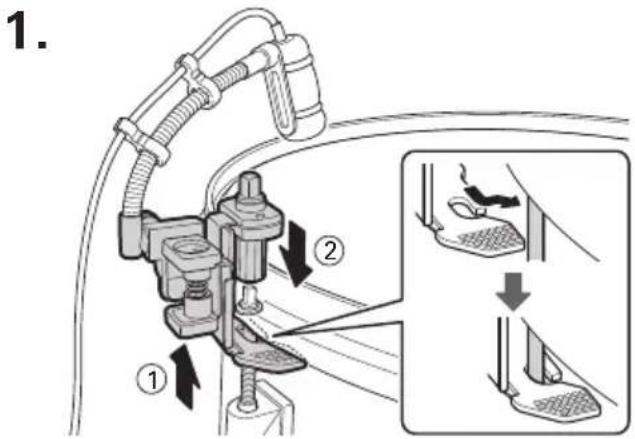

AT8491D
Suporte de tambor
- O parafuso superior gira livremente para permitir o ajuste quando o microfone estiver montado.
AT8468
Suporte do violino
- Gire o parafuso e ajuste o comprimento e, em seguida, aperte o parafuso para prendê-lo no lugar.
- Para evitar danos ao instrumento, tome cuidado para não apertar o parafuso excessivamente.
AT8491S

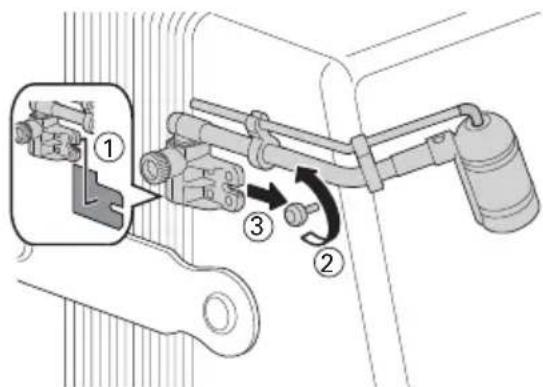

- Ao usar o parafuso de fixação da grade no acordeão Dependendo do formato do parafuso, pode não ser possível instalar desta forma.
1.
- Cole a base de silicone adesiva na parte de trás do suporte. Solte o parafuso de fixação da grade no acordeão, insira o suporte e, em seguida, aperte o parafuso de fixação da grade para prendê-lo no lugar.
AT8491S
- Cole a película protetora transparente (①) ao corpo do instrumento e cole um suporte fixado por fita adesiva (②) sobre ela. Além disso, cole uma base de fita adesiva do suporte (③) na parte traseira do suporte e cole-o no fixador de superfície no corpo do instrumento para fixá-lo no lugar.
- Cole a película protetora transparente em uma superfície plana e limpa para que as bolhas de ar não se formem.
- Você não pode colar a película protetora transparente em peças inacabadas de madeira.
- Para estabilizar a força adesiva dos lados adesivos da superfície e montar os fixadores (②, ③), deixe-os descansar por cerca de um dia após colá-los antes de usar o suporte.
Especificações
| Elemento Placa traseira de carga fixa, condensador polarizado permanentemente | |
| Padrão polar Cardioide | |
| Resposta de frequência De 40 a 20.000 Hz | |
| Corte de baixa frequência* 80 Hz, 12 dB/oitava | |
| Sensibilidade em circuito aberto -49 dB (3,5mV) (0dB=1V/Pa, 1 kHz) | |
| Impedância 200 ohms | |
| Nível de som de entrada máximo 159 dB SPL (1 kHz em 1% THD) | |
| Faixa dinâmica 130 dB (1 kHz em SPL máximo) | |
| Relação sinal-ruído 65 dB (1 kHz em 1Pa, de ponderação A) | |
| Requisitos de alimentação fantasma 11V a 52V DC, 3,5 mA | |
| Interruptor* Plano, Corte | |
| Peso Microfone: 14,5 g, módulo de alimentação: 90 g | |
| Dimensões | Microfone: 37,8 mm de comprimento, 12,2 mm de diâmetroMódulo de alimentação: 92 mm de comprimento, 18,9 mm de diâmetro |
| Conector de saída | Módulo de alimentação: Integral de 3 pinos do tipo XLRM |
| Cabo(s) | 4 m de comprimento (conectado permanentemente ao microfone), 3,2 mm de diâmetro, cabo blindado bicondutor com conector tipo HIROSE HR10 |
| Elementos intercambiáveis opcionais | UE-O omnidirecional, UE-H hipercardioide |
| Acessórios | Módulo de alimentação AT8543, montagem de instrumento para microfone, montagem violino AT8468, bolsa de transporte rígida |
- Ponderação das características medidas quando ligado a um módulo de alimentação AT8543.
- 1 Pascal = 10 dinas/cm ^2 = 10 microbars = 94 dB SPL
- Para o aperfeiçoamento do produto, o mesmo está sujeito a alterações sem aviso prévio.
* Montado num módulo de alimentação AT8543.
Padrão polar
A ESCALA É DE 5 DECIBÉIS POR DIVISÃO

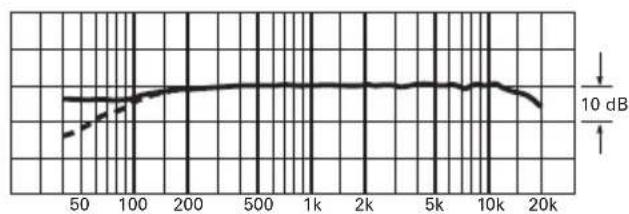

Resposta de frequência
40–20,000 Hz
line
| Frequency | Amplitude (dB) | | --------- | -------------- | | 50 | ~0.8 | | 100 | ~1.0 | | 200 | ~1.2 | | 500 | ~1.3 | | 1k | ~1.4 | | 2k | ~1.4 | | 5k | ~1.4 | | 10k | ~1.4 | | 20k | ~1.2 |Frequência em Hertz
Resposta em dB
LEGENDA
| 0°, 50 cm | |
| Roll-off |
- Ponderação das características medidas quando ligado a um módulo de alimentação AT8543.
