Produkttyp	Kondensatormikrofon mit Nierencharakteristik für Instrumente
Marke	Audio-Technica
Modell	ATM350UcW
Kategorie	Kabelmikrofon mit Stromversorgungsmodul
Kapseltyp	Elektret-Kondensator
Richtcharakteristik	Niere
Frequenzgang	40 - 20 000 Hz
Tiefenfilter	80 Hz, 12 dB/Oktave (am AT8543-Modul umschaltbar)
Empfindlichkeit	-49 dB (3,5 mV) (0 dB = 1 V/Pa, 1 kHz)
Impedanz	200 Ohm
Maximaler Schalldruck	159 dB SPL (1 kHz, 1% Klirrfaktor)
Dynamik	130 dB (1 kHz bei max. SPL)
Signal-Rausch-Abstand	65 dB (1 kHz, 1 Pa, A-bewertet)
Stromversorgung	Phantomspeisung 11 - 52 V DC, 3,5 mA
Gewicht (Mikrofon)	14,5 g
Gewicht (Stromversorgungsmodul AT8543)	90 g
Abmessungen (Mikrofon)	Länge 37,8 mm, Durchmesser 12,2 mm
Abmessungen (Stromversorgungsmodul)	Länge 92 mm, Durchmesser 18,9 mm
Kabellänge	4 m (miniaturschirmkabel, 2-adrig, mit verriegelbarem HIROSE HR10-Stecker)
Ausgangsstecker	XLRM 3-polig integriert am Modul
Mitgeliefertes Zubehör	Stromversorgungsmodul AT8543, Schwanenhals AT8490, Universalclip AT8491U, Violinhalterung AT8468, robuste Transporttasche
Austauschbare Kapseln (optional)	UE-O (Kugel), UE-H (Hyperniere)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Längere Einwirkung von Feuchtigkeit oder Temperaturen über 43 °C vermeiden.
Sicherheit	Nicht zerlegen, modifizieren oder reparieren. Starke Stöße und Verwendung mit nassen Händen vermeiden.

Häufig gestellte Fragen - ATM350UcW AUDIO TECHNICA

Welche Stromversorgung benötigt das ATM350UcW-Mikrofon?

Das Mikrofon benötigt eine Phantomspeisung von 11 V bis 52 V DC, mit einem Stromverbrauch von 3,5 mA. Das mitgelieferte Stromversorgungsmodul AT8543 stellt die Schnittstelle bereit.

Wie verwende ich den Tiefenfilter?

Der Tiefenfilter bei 80 Hz (12 dB/Oktave) wird über den Schalter am Stromversorgungsmodul AT8543 aktiviert. Schieben Sie den Schalter auf die schräge Linie, um den Filter zu aktivieren, der tieffrequente Geräusche reduziert.

Welches Zubehör wird mit dem ATM350UcW mitgeliefert?

Die Verpackung enthält: das Stromversorgungsmodul AT8543, den Schwanenhals AT8490, den Universalclip AT8491U, die Violinhalterung AT8468 und eine robuste Transporttasche.

Wie befestige ich das Mikrofon an einer Violine?

Verwenden Sie die mitgelieferte Halterung AT8468. Lösen Sie die Klettbänder, führen Sie sie hinter den Saiten zwischen Saitenhalter und Steg entlang und schließen Sie sie wieder. Setzen Sie das Mikrofon in die elastische Halterung ein, Kapsel zum Steg gerichtet.

Welche Abmessungen hat das Mikrofon?

Das Mikrofon ist 37,8 mm lang und 12,2 mm im Durchmesser. Das Stromversorgungsmodul ist 92 mm lang und 18,9 mm im Durchmesser.

Ist das Kabel abnehmbar?

Das 4 m lange Kabel ist fest mit dem Mikrofon verbunden (nicht abnehmbar) und wird über einen verriegelbaren 4-poligen HIROSE HR10-Stecker mit dem Modul verbunden.

Welche Richtcharakteristik hat das Mikrofon?

Das Mikrofon hat eine Nierencharakteristik, wodurch es empfindlicher für von vorne kommende Schall ist, was zur Reduzierung von Rückkopplungen und Umgebungsgeräuschen nützlich ist.

Wo finde ich austauschbare Kapseln?

Optionale Kapseln sind erhältlich: das Modell UE-O (Kugel) und das Modell UE-H (Hyperniere). Kontaktieren Sie Ihren Audio-Technica-Händler.

Kann ich das Mikrofon ohne Stromversorgungsmodul verwenden?

Nein, das Mikrofon benötigt das Stromversorgungsmodul AT8543, um zu funktionieren. Dieses stellt die Phantomspeisung und den XLR-Ausgang bereit. Ohne es erzeugt das Mikrofon keinen Ton.

Wie reinige und pflege ich das Mikrofon?

Reinigen Sie es mit einem trockenen Tuch. Vermeiden Sie längere Einwirkung von Feuchtigkeit, Staub oder Temperaturen über 43 °C. Keine Lösungsmittel oder scheuernde Werkzeuge verwenden.

BEDIENUNGSANLEITUNG ATM350UcW AUDIO TECHNICA

Kondensator-Instrumentenmikrofon mit Richtcharakteristik Niere

Manuale dell'utente

Vielen Dank für den Kauf dieses Produkts. Lesen Sie diese Bedienungsanleitung vor Gebrauch des Produkts um sicherzustellen, dass Sie es korrekt verwenden. Bewahren Sie diese Anleitung für später anfallende Fragen auf.

Funktionen

• Knackiger, klarer und ausgewogener Frequenzgang, auch bei hohen Schalldruckpegeln
• Montage an Blech- und Holzblasinstrumenten, am Klavier, an der Snare, an Toms, Geige, Gitarre und Akkordeon
• Spezielle Halterungssysteme ermöglichen eine genaue Positionierung, bieten Stoßfestigkeit und Schutz für die Elemente
• Das Stromversorgungsmodul AT8543 ist mit einem abschaltbaren 80-Hz-Hochpassfilter versehen
• Austauschbare Elemente für hypernieren- und kugelförmige Richtcharakteristiken verfügbar
• Auch als drahtlose Modelle ATM350acW und ATM350acH verfügbar

Achtung

• Setzen Sie das Produkt keinen starken Erschütterungen aus, um Störungen zu vermeiden.
• Zerlegen oder verändern Sie das Produkt nicht und versuchen Sie nicht es zu reparieren.
• Fassen Sie das Produkt nicht mit nassen Händen an, ansonsten kann es zu Stromschlägen oder Verletzungen kommen.
• Bewahren Sie das Produkt nicht in direktem Sonnenlicht, in der Nähe von Heizvorrichtungen oder an einem heißen, feuchten oder staubigen Ort auf.

Beschreibung des ATM350a

Das ATM350a ist ein fest anzubringendes Kondensatormikrofon mit einer nierenförmigen Richtcharakteristik. Es ist für professionelle Live-Sound- und Studio-Anwendungen konzipiert.

Bei einer Verwendung mit den verfügbaren Halterungen und Halterungssystemen bietet es eine genaue, konsistente Aufnahme von Blechblasinstrumenten, Holzblasinstrumenten, Klavieren, Schlagzeugen und vielen anderen Musikinstrumenten.

Der flexible Schwanenhals ermöglicht eine präzise Mikrofonpositionierung selbst bei anspruchsvollsten Anwendungen.

Die nierenförmige Richtcharakteristik des Mikrofons reagiert empfindlicher auf Töne, die ihren Ursprung direkt vor dem Element haben. Dies ist nützlich bei der Rückkopplungskontrolle und hilft dabei, die Aufnahme von unerwünschten Geräuschen zu minimieren.

Das Mikrofon verfügt über ein 4 m langes, fest montiertes Miniatur-Kabel. Das freie Ende ist über einen 4-poligen Steckverbinder mit dem mitgelieferten Speiseadapter AT8543 verbunden. Den Ausgang des Speiseadapters bildet ein 3-poliger XLRM-Stecker. Mit einem Schalter im Speiseadapter wird die Auswahl zwischen ebenem Frequenzgang und einem Low-Cut Filter (über einen integrierten 80-Hz-Hochpassfilter) zur Kontrolle von unerwünschten Umgebungsgeräuschen ermöglicht.

Das Mikrofon verfügt über ein robustes Gehäuse mit reflektionsarmer, schwarz lackierter Oberfläche.

Beschreibung des ATM350acW

Das Mikrofon ist auch als drahtlose Variante ATM350acW erhältlich. Das ATM350acW verfügt über ein 1,4 m langes Miniatur-Kabel mit einrastendem 4-poligem Stecker zur Verwendung mit den Taschensendern des cW-Typs von Audio-Technica. Die Spezifikationen des ATM350acW sind identisch mit denen des ATM350a (bei Verwendung eines Speiseadapters AT8543). Das ATM350acW ist jedoch nicht mit einem Speiseadapter ausgestattet, wodurch es über keinen schaltbaren Trittschallfilter verfügt.

Beschreibung des ATM350acH

Das Mikrofon ist auch als drahtlose Variante ATM350acH erhältlich. Das ATM350acH verfügt über ein 1,4 m langes Miniatur-Kabel mit schraubbarem 4-poligem Stecker zur Verwendung mit den Taschensendern des cH-Typs von Audio-Technica. Im Lieferumfang des ATM350acH ist kein Speiseadapter enthalten (oder dafür erforderlich). Die Technischen Daten des ATM350acH sind identisch mit denen des ATM350a.

Beschreibung der AT8490/AT8490L

Der flexible Schwanenhals AT8490/AT8490L ermöglicht die Ausrichtung des Mikrofons in jede Richtung, während eine Kabelzugentlastung vom Kabel übertragene Geräusche und Kabelschäden reduziert. Der integrierte Windschutz umgibt das Mikrofon vollständig mit Schaum, um es von Hintergrundgeräuschen zu isolieren, die vom Instrument übertragen werden. Zudem wird das Element vor versehentlichen Beschädigungen geschützt.

Beschreibung der AT8491U

Die ansteckbare Universalhalterung verfügt über eine robuste Metallkonstruktion, die selbst anspruchsvollen Bühnenauftritten standhält. Die Halterung ist mit Gummi ausgekleidet, um eine sichere Montage, Stoßfestigkeit und eine schonende Befestigung am Instrument zu gewährleisten. Die spezielle Halterung wurde für minimalen Kontakt mit dem Instrument entwickelt. Eine Sicherungsschraube sorgt für einen sicheren Sitz der Halterung.

Beschreibung der AT8491P

Die Klavierhalterung verfügt über einen starken Seltenerdmagneten, der die sichere Befestigung im Klavier oder auf anderen metallischen Oberflächen ermöglicht. Der Montagesockel verfügt über einen weichen Schutzbezug, der das Instrument vor Beschädigungen schützt.

Beschreibung der AT8491W

Die Halterung für Holzblasinstrumente verfügt über ein verstellbares Klettverschlussband mit Gummiauflage, um einen festen Halt am Instrument zu gewährleisten. Die spezielle Halterung wurde für minimalen Kontakt mit dem Instrument entwickelt und verhindert so eine Dämpfung. Die rotierbare Schwanenhalshalterung ermöglicht eine einfache Positionierung des Mikrofons.

©

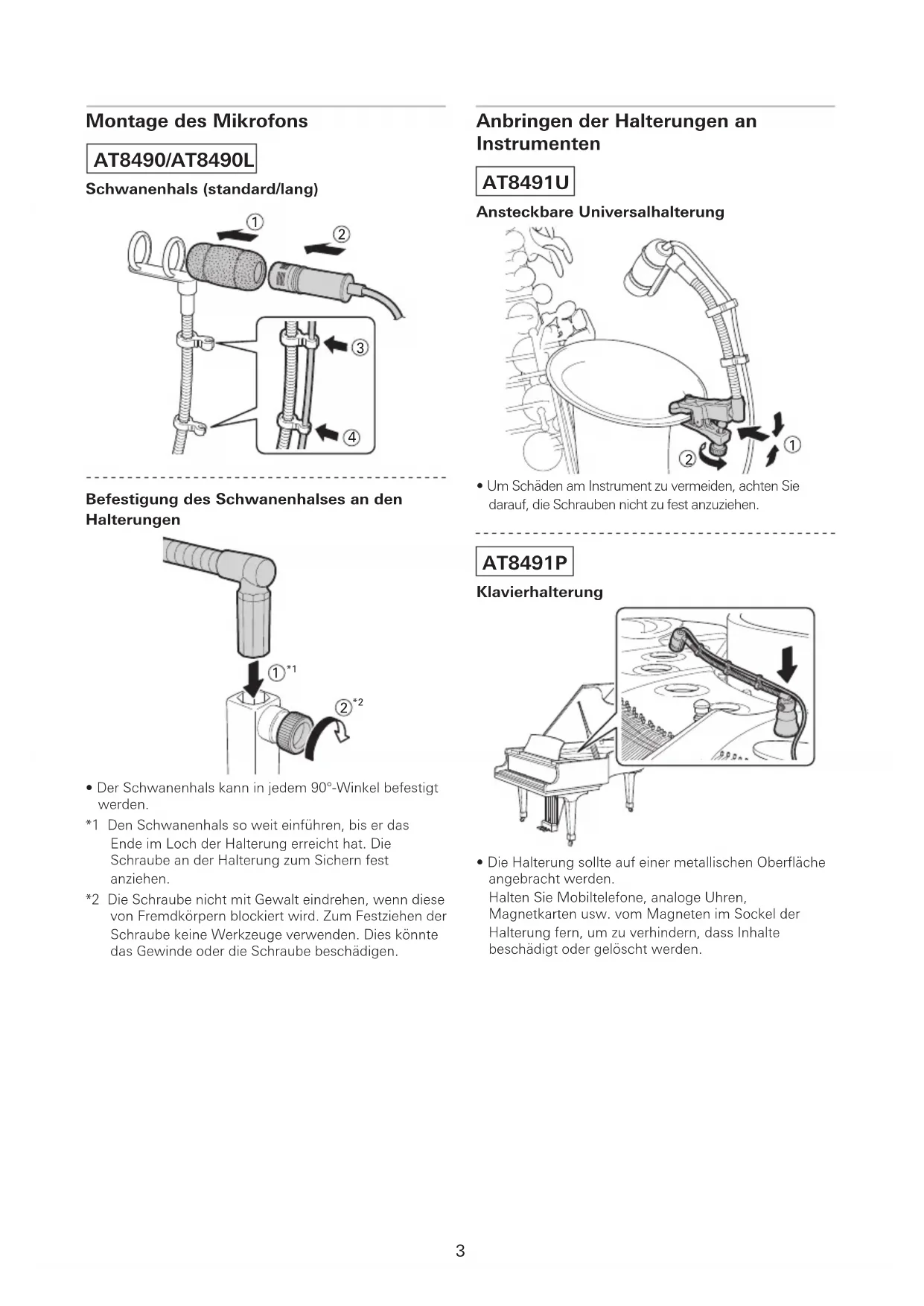

Befestigung des Schwanenhalses an den Halterungen

• Der Schwanenhals kann in jedem 90°-Winkel befestigt werden.
  *1 Den Schwanenhals so weit einführen, bis er das Ende im Loch der Halterung erreicht hat. Die Schraube an der Halterung zum Sichern fest anziehen.
  *2 Die Schraube nicht mit Gewalt eindrehen, wenn diese von Fremdkörpern blockiert wird. Zum Festziehen der Schraube keine Werkzeuge verwenden. Dies könnte das Gewinde oder die Schraube beschädigen.

Anbringen der Halterungen an Instrumenten

AT8491U

Ansteckbare Universalhalterung

- Um Schäden am Instrument zu vermeiden, achten Sie darauf, die Schrauben nicht zu fest anzuziehen.

AT8491P

Klavierhalterung

• Die Halterung sollte auf einer metallischen Oberfläche angebracht werden.

Halten Sie Mobiltelefone, analoge Uhren, Magnetkarten usw. vom Magneten im Sockel der Halterung fern, um zu verhindern, dass Inhalte beschädigt oder gelöscht werden.

AT8491W

Halterung für Holzblasinstrumente

• Passen Sie die Position des Mikrofons durch Drehen der Oberseite der Halterung an.

AT8491D

Trommelhalterung

1. ① ②

• Die obere Schraube ist frei rotierbar, damit das Stimmen auch dann möglich ist, wenn das Mikrofon befestigt ist.

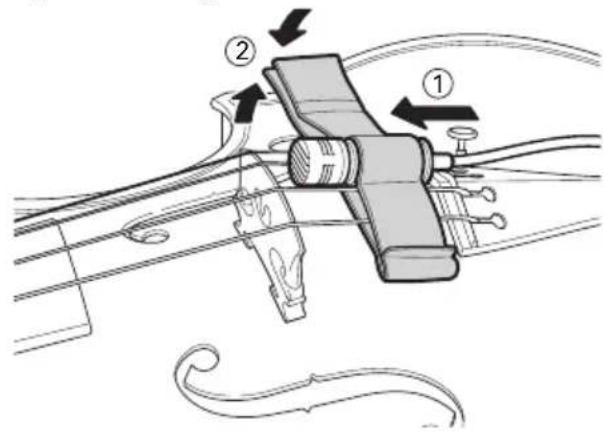

AT8468

Geigenhalterung

• Drehen Sie die Schraube und stellen Sie die Länge ein. Drehen Sie danach die Schraube fest, um die Halterung zu sichern.
• Um Schäden am Instrument zu vermeiden, achten Sie darauf, die Schrauben nicht zu fest anzuziehen.

AT8491S

Oberflächenhalterung

- Bei Verwendung der Gitter-Halteschrauben am Akkordeon kann es je nach Form der Schraube möglich sein, dass das Produkt auf diese Weise nicht zu befestigen ist.

1. ① ③ ②

2. ④

- Befestigen Sie das selbstklebende Silikonpad an der Rückseite der Halterung. Lösen Sie die Gitter-Halteschrauben des Akkordeons, setzen Sie die Halterung ein, und ziehen Sie dann die Gitter-Halteschrauben fest, um Halterung und Gitter sicher zu befestigen.

AT8491S

Oberflächenhalterung

- Bei Verwendung der Oberflächenbefestigungen

• Befestigen Sie den transparenten Schutzfilm (①) am Korpus des Instruments, und befestigen Sie darauf ein Befestigungspad für die Oberflächenmontage (②). Befestigen Sie ein weiteres Befestigungspad für die Oberflächenmontage (③) an der Rückseite der Halterung, und befestigen Sie diese sicher an der Oberflächenbefestigung am Korpus des Instruments.
• Befestigen Sie den transparenten Schutzfilm auf einer sauberen, möglichst geraden Oberfläche, so dass sich keine Luftblasen bilden.
• Sie können den transparenten Schutzfilm nicht an unbehandelten Holzteilen befestigen.
• Um die Klebekraft der Klebeoberflächen und der Halterungsbefestigung (②, ③) zu erhöhen, lassen Sie sie nach der Befestigung etwa einen Tag lang kleben, bevor Sie schließlich die Halterung montieren und verwenden.

Technische Daten

Element Elektret, permanent polarisierter Kondensator
Richtcharakteristik Niere
Frequenzgang 40 bis 20.000 Hz
Trittschallfilter* 80 Hz, 12 dB/Oktave
Empfindlichkeit am offenen Schaltkreis -49 dB (3,5 mV) (0 dB = 1 V/Pa, 1 kHz)
Impedanz 200 Ohm
Maximaler Eingangspegel 159 dB SPL (1 kHz THD 1 %)
Dynamikumfang 130 dB (1 kHz bei max. SPL)
Geräuschpegelabstand 65 dB (1 kHz bei 1Pa, A-gewichtet)
Phantomspeisung 11 V bis 52 V DC, 3,5 mA
Schalter* Eben, Low-Cut
Gewicht Mikrofon: 14,5 g, Speiseadapter: 90 g
Abmessungen	Mikrofon: Länge: 37,8 mm, Durchmesser: 12,2 mmSpeiseadapter: Länge: 92 mm, Durchmesser: 18,9 mm
Ausgangsstecker Speiseadapter: Integrierter 3-poliger XLRM-Stecker
Kabel	4,0 m langes, (fest mit dem Mikrofon verbundenes) abgeschirmtes Kabel mit 2 Leitern, einem Durchmesser von 3,2 mm und einem HIROSE HR10-Stecker
Optionale, austauschbare Elemente UE-O Kugel, UE-H Hyperniere
Zubehör	Speiseadapter AT8543, Mikrofon-Instrumentenhalterung, Geigenhalterung AT8468, Hartschalen-Etui

• Die charakteristische Gewichtung wurde bei Anschluss an einen Speiseadapter AT8543 gemessen.

- 1 Pascal = 10 Dynes/cm ^2 = 10 Mikrobar = 94 dB SPL

- Im Rahmen der Produktverbesserung unterliegt das Produkt Änderungen ohne Vorankündigung

* An einem Speiseadapter AT8543 montiert.

Richtcharakteristik

• Die charakteristische Gewichtung wurde bei Anschluss an einen Speiseadapter AT8543 gemessen.
