产品类型	乐器用心形电容麦克风
品牌	Audio-Technica
型号	ATM350UcW
类别	带电源模块的有线麦克风
音头类型	驻极体电容式
指向性	心形
频率响应	40 - 20,000 Hz
低切滤波器	80 Hz, 12 dB/倍频程（可通过AT8543模块切换）
灵敏度	-49 dB (3.5 mV) (0 dB=1 V/Pa, 1 kHz)
阻抗	200 欧姆
最大声压级	159 dB SPL (1 kHz, 1% THD)
动态范围	130 dB (1 kHz, 最大声压级)
信噪比	65 dB (1 kHz, 1 Pa, A计权)
供电	幻象电源 11 - 52 V DC, 3.5 mA
重量（麦克风）	14.5 g
重量（AT8543电源模块）	90 g
尺寸（麦克风）	长度 37.8 mm, 直径 12.2 mm
尺寸（电源模块）	长度 92 mm, 直径 18.9 mm
线缆长度	4 m（2芯屏蔽迷你线缆，带可锁定HIROSE HR10接口）
输出接口	模块上集成XLRM 3针公头
包含附件	AT8543电源模块、AT8490鹅颈管、AT8491U通用夹、AT8468小提琴夹具、硬质便携箱
可更换音头（可选）	UE-O 全向、UE-H 超心形
维护和清洁	用干布清洁。避免长时间暴露在潮湿或超过43°C的环境中。
安全须知	请勿拆卸、改装或修理。避免剧烈撞击和湿手操作。

常见问题 - ATM350UcW AUDIO TECHNICA

ATM350UcW麦克风需要什么供电？

麦克风需要11V至52V DC的幻象电源，电流消耗为3.5 mA。随附的AT8543电源模块提供接口。

如何使用低切滤波器？

80 Hz (12 dB/倍频程)的低切滤波器通过AT8543电源模块上的开关激活。将开关滑动到斜线位置以启用滤波器，从而减少低频噪声。

ATM350UcW随附哪些附件？

包装内含：AT8543电源模块、AT8490鹅颈管、AT8491U通用夹、AT8468小提琴夹具和一个硬质便携箱。

如何将麦克风固定在小提琴上？

使用随附的AT8468夹具。解开魔术贴带，将其穿过琴弦后方（拉弦板和琴马之间），然后重新粘合。将麦克风放入弹性固定器中，音头朝向琴马。

麦克风的尺寸是多少？

麦克风长37.8毫米，直径12.2毫米。电源模块长92毫米，直径18.9毫米。

线缆是否可拆卸？

4米线缆与麦克风一体（不可拆卸），通过一个4针可锁定HIROSE HR10接口连接至模块。

麦克风的指向性是什么？

麦克风具有心形指向性，对前方声音更敏感，有助于减少反馈和背景噪音。

我在哪里可以找到可更换的音头？

可选音头包括：UE-O（全向）和UE-H（超心形）型号。请联系您的Audio-Technica经销商。

我可以在没有电源模块的情况下使用麦克风吗？

不，麦克风需要AT8543电源模块才能工作。它提供幻象电源和XLR输出。没有它，麦克风不会发出任何声音。

如何清洁和维护麦克风？

用干布清洁。避免长时间暴露在潮湿、灰尘或超过43°C的环境中。请勿使用溶剂或研磨工具。

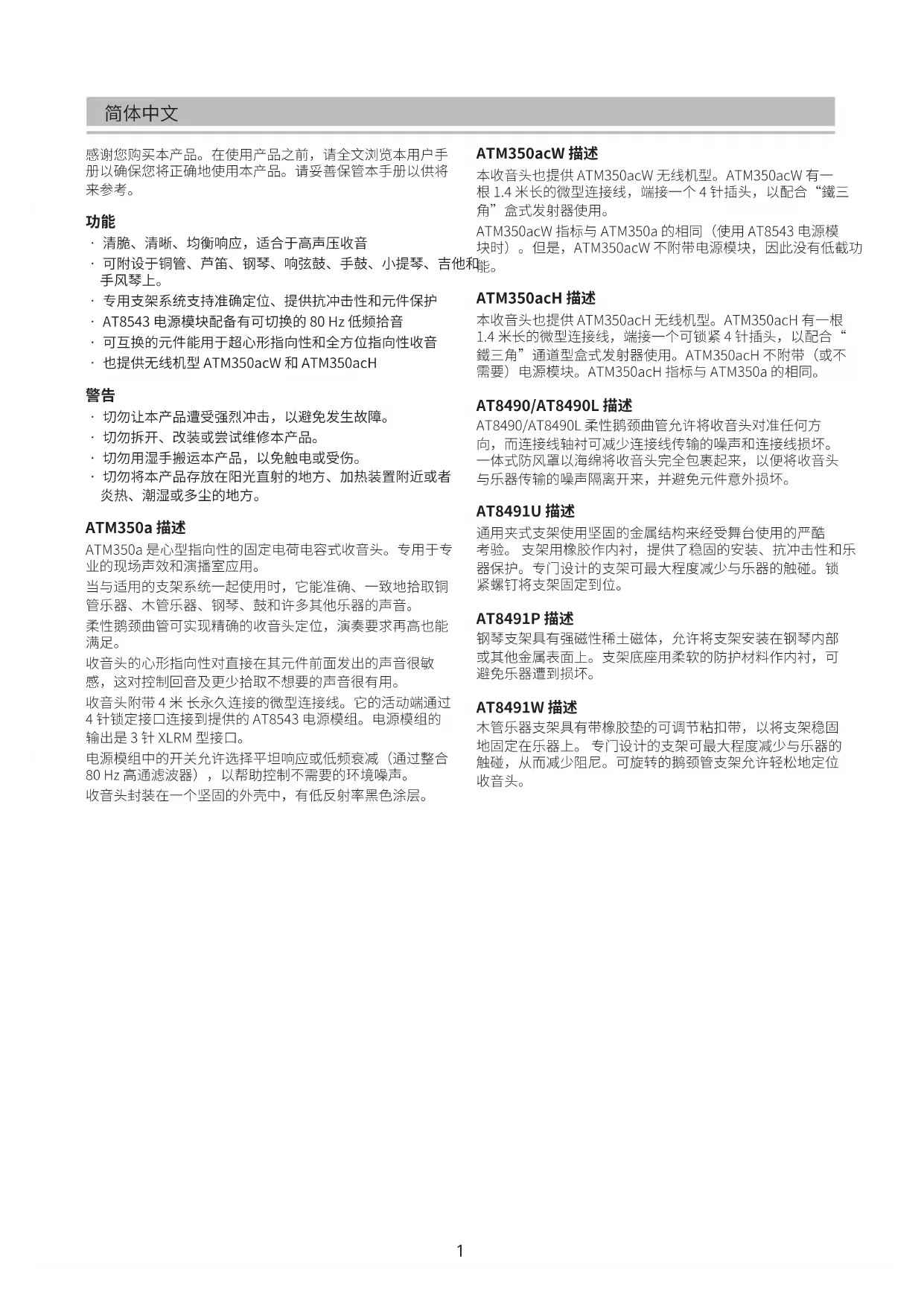

用户手册 ATM350UcW AUDIO TECHNICA

感谢您购买本产品。在使用产品之前，请全文浏览本用户手册以确保您将正确地使用本产品。请妥善保管本手册以供将来参考。

功能

· 清脆、清晰、均衡响应，适合于高声压收音
·可附设于铜管、芦笛、钢琴、响弦鼓、手鼓、小提琴、手风琴上。
·专用支架系统支持准确定位、提供抗冲击性和元件保护
· AT8543 电源模块配备有可切换的 80 Hz 低频拾音
· 可互换的元件能用于超心形指向性和全方位指向性收音
· 也提供无线机型 ATM350acW 和 ATM350acH

警告

· 切勿让本产品遭受强烈冲击，以避免发生故障。
· 切勿拆开、改装或尝试维修本产品。
·切勿用湿手搬运本产品，以免触电或受伤。
· 切勿将本产品存放在阳光直射的地方、加热装置附近或者炎热、潮湿或多尘的地方。

ATM350a 描述

ATM350a 是心型指向性的固定电荷电容式收音头。专用于专业的现场声效和演播室应用。

当与适用的支架系统一起使用时，它能准确、一致地拾取铜管乐器、木管乐器、钢琴、鼓和许多其他乐器的声音。

柔性鹅颈曲管可实现精确的收音头定位，演奏要求再高也能满足。

收音头的心形指向性对直接在其元件前面发出的声音很敏感，这对控制回音及更少拾取不想要的声音很有用。

收音头附带4米长永久连接的微型连接线。它的活动端通过4针锁定接口连接到提供的AT8543电源模组。电源模组的输出是3针XLRM型接口。

电源模组中的开关允许选择平坦响应或低频衰减（通过整合80 Hz高通滤波器），以帮助控制不需要的环境噪声。

收音头封装在一个坚固的外壳中，有低反射率黑色涂层。

ATM350acW 描述

本收音头也提供 ATM350acW 无线机型。ATM350acW 有一根 1.4 米长的微型连接线，端接一个 4 针插头，以配合 “鐵三角” 盒式发射器使用。

ATM350acW 指标与 ATM350a 的相同（使用 AT8543 电源模块时）。但是，ATM350acW 不附带电源模块，因此没有低载功能。

ATM350acH 描述

本收音头也提供 ATM350acH 无线机型。ATM350acH 有一根 1.4 米长的微型连接线，端接一个可锁紧 4 针插头，以配合 “鐵三角” 通道型盒式发射器使用。ATM350acH 不附带（或不需要）电源模块。ATM350acH 指标与 ATM350a 的相同。

AT8490/AT8490L 描述

AT8490/AT8490L柔性鹅颈曲管允许将收音头对准任何方向，而连接线轴衬可减少连接线传输的噪声和连接线损坏。一体式防风罩以海绵将收音头完全包裹起来，以便将收音头与乐器传输的噪声隔离开来，并避免元件意外损坏。

AT8491U 描述

通用夹式支架使用坚固的金属结构来经受舞台使用的严酷考验。支架用橡胶作内衬，提供了稳固的安装、抗冲击性和乐器保护。专门设计的支架可最大程度减少与乐器的触碰。锁紧螺钉将支架固定到位。

AT8491P 描述

钢琴支架具有强磁性稀土磁体，允许将支架安装在钢琴内部或其他金属表面上。支架底座用柔软的防护材料作内衬，可避免乐器遭到损坏。

AT8491W 描述

木管乐器支架具有带橡胶垫的可调节粘扣带，以将支架稳固地固定在乐器上。专门设计的支架可最大程度减少与乐器的触碰，从而减少阻尼。可旋转的鹅颈管支架允许轻松地定位收音头。

AT8491D 描述

鼓支架具有一个已获专利的设计，它使用鼓耳稳固地安装收音头，同时仍允许鼓进行调音。鹅颈曲管可以垂直或水平放置，以获得最佳布局和低调的外观。

AT8468 描述

小提琴支架固定在琴桥和拉弦板之间的琴弦之下，可以出色地拾取小提琴和其他弦乐器的声音。

AT8491G 描述

吉他支架具有一个坚固的手拧螺丝可调式夹，该夹带有垫片，通过垫片连接吉他和其他弦乐器，可尽量避免在吉他表面留下痕迹。

可以在 90 mm 与 135 mm 之间调节该夹长度。

AT8491S 描述

表面支架专用于手风琴和其他具有难度的安装应用。凹槽支架可使用手风琴的护网螺丝及附带的粘性硅胶垫永久连接，也可使用附带的紧固胶垫临时连接。另提供透明保护膜可防止对乐器表面涂层造成损害。

AT8475 描述

AT8491S 的表面支架组件附带两组粘性硅胶垫、两组支架紧固胶垫、两组表面紧固垫和两片透明保护膜。

操作和维护

ATM350a 需要 11V 到 52V 幻象电源进行操作。

输出是低阻抗 (Lo-Z) 平衡。信号出现在针 2 和针 3 上；针 1 接地（屏蔽）。输出相位是 “Pin 2 hot” — 正声压在针 2 产生正电压。

要避免相位抵消和音质差，所有话筒连接线都必须一致地布线：针1对针1，以此类推。

AT8543 电源模块上的 80 Hz 低截滤波开关方便从平坦频率响应切换到低频滚降。这样可以最大限度地减少不想要的低频噪音（例如来自空调系统的噪音）的拾取。要接入高通滤波器，请将开关滑到“拆曲”线。

避免让收音头受到阳光直射，或者长时间放在温度超过 43^ 的区域中。也应该避开极其潮湿的位置。

用户手册 / 附件

封装

ATM350U :

ATM350a, AT8490, AT8491U, AT8543, AT8468, hard shell carry case

ATM350UL :

ATM350a, AT8490L, AT8491U, AT8543, AT8468, hard shell carry case

ATM350PL :

ATM350a, AT8490L, AT8491P, AT8543, AT8468, hard shell carry case

ATM350W :

ATM350a, AT8490, AT8491W, AT8543, AT8468, hard shell carry case

ATM350D :

ATM350a, AT8490, AT8491D, AT8543, AT8468, hard shell carry case

ATM350GL :

ATM350a, AT8490L, AT8491G, AT8543, AT8468, hard shell carry case

ATM350S, ATM350SL :

ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, hard shell carry case

ATM350UcW :

ATM350acW, AT8490, AT8491U, AT8468, hard shell carry case

ATM350UcH :

ATM350acH, AT8490, AT8491U, AT8468, hard shell carry case

免责声明

本产品专为各种乐器的移除式收音头支架而设计。若正确使用，本产品不会损害乐器表面涂层或损害乐器本身。但为了以防万一，本产品不可一直装在乐器上，最好是在每次使用后取下。对于因使用本产品而造成乐器损害，“鐵三角”概不负责或承担任何责任。

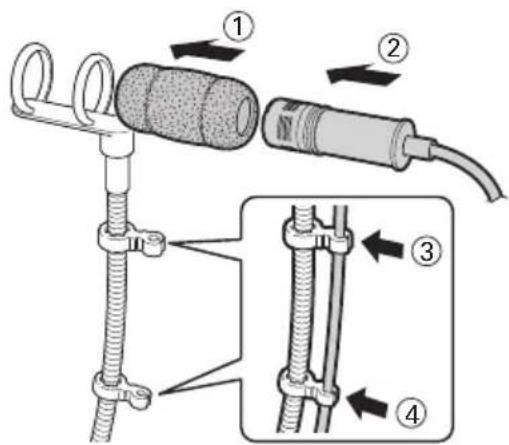

安装收音头

AT8490/AT8490L

鹅颈曲管（标准/长）

- 鹅颈曲管可以每隔 90^ 度固定。

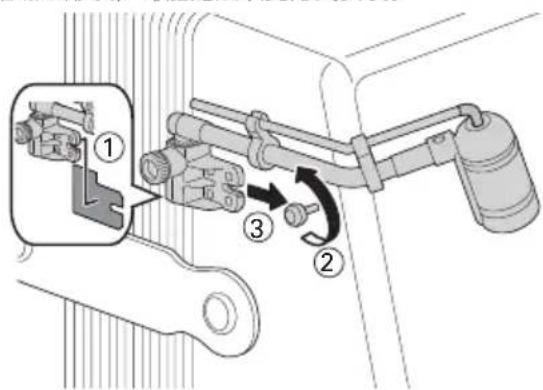

*1 插入鹅颈曲管，直至它到达支架孔的底部。牢牢拧紧支架上的螺丝，从而将其固定就位。
*2 如遇异物，切勿强行拧紧螺丝。拧紧螺丝的过程中，请勿使用任何工具。否则可能会令螺纹脱节或损坏螺丝。

在乐器上安放支架

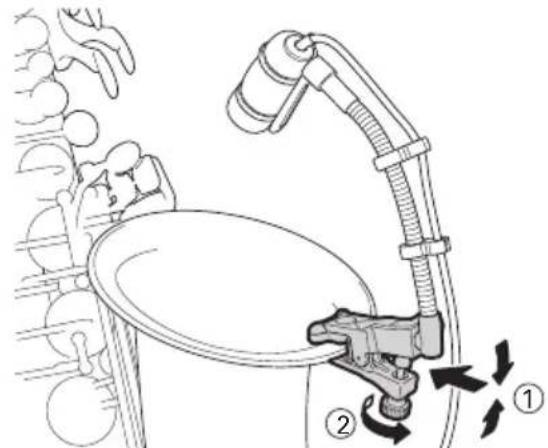

AT8491U

通用夹式支架

- 若要防止对乐器造成损害，小心不要将螺丝拧得过紧。

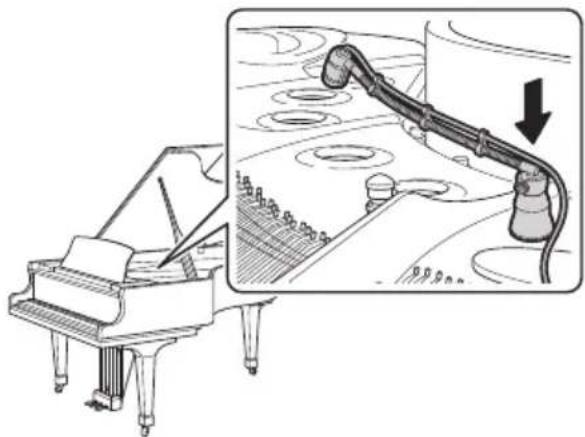

AT8491P

钢琴支架

让移动电话、指针时钟、磁卡等物体远离支架底部中的磁体，以防止内容损坏或擦除。

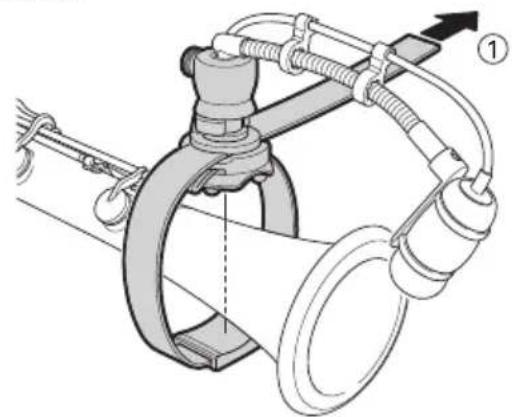

AT8491W

木管乐器支架

1.

· 通过旋转支架顶部来调整收音头的位置。

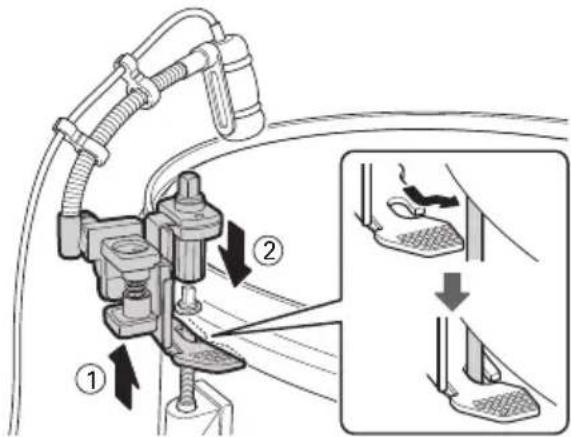

AT8491D

鼓支架

1.

· 顶部的螺栓可自由旋转以便在安装收音头时允许调音。

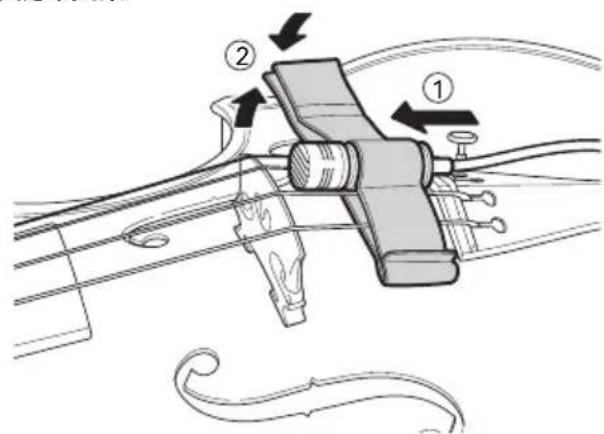

AT8468

小提琴支架

· 转动螺丝，调节长度，然后拧紧螺丝，将其固定就位。
· 若要防止对乐器造成损害，小心不要将螺丝拧得过紧。

AT8491S

表面支架

请在手风琴上使用护网固定螺丝。根据螺丝形状，可能无法以此方式安装。

1.

· 将粘性硅胶垫粘到支架背面。松开手风琴的护网固定螺丝，插入支架，拧紧护网固定螺丝，将其固定就位。

AT8491S

表面支架

- 使用表面紧固件时

· 将透明保护膜（①）粘到乐器上，然后将表面紧固胶垫（②）粘到透明保护膜上。另将支架紧固胶垫（③）粘到支架背面，然后将其粘到乐器的表面紧固件上，将其固定就位。
· 将透明保护膜粘到干净平整表面上，不要出现气泡。
· 不要将透明保护膜粘到没有涂层的木制零件上。
为了稳定表面与支架紧固件（②、③）两个粘性面的粘性强度，请在粘好之后保护不动约一天，再装上支架。

指标

元件 固定充电背板,永久极化电容体

指向性 心形

频率响应 40 至 20,000 Hz

低频衰减* 80 Hz,12 dB/八度音阶

开路灵敏度 -49 dB (3.5mV) (0dB=1V/Pa, 1 kHz)

阻抗 200 欧姆

最大输入音量 159 dB SPL (1 kHz于1% THD)

动态范围 130 dB (1kHz于最大声压级)

信噪比 65 dB (1 kHz于1Pa,A计权)

幻像供电 11V 至 52V DC,3.5 mA

开关* 平坦,低频衰减

重量 收音头:14.5 克,电源模组:90 克

尺寸 收音头:长 37.8 毫米,直径 12.2 毫米电源模组:长 92 毫米,直径 18.9 毫米

输出接口 电源模组:一体式 3 针 XLRM 型

连接线 长 4.0 米(永久连接到收音头),直径 3.2 毫米,带 HIROSE HR10 型插头的双导线屏蔽连接线

可选的可互换元件 UE-O 全方位,UE-H 超心形

附件 AT8543 电源模组、收音头乐器支架、AT8468 小提琴支架、硬壳手提箱

· 连接到 AT8543 电源模块时测量的特征计权值。

· 1 Pa=10 达因/平方公分=10微巴=94 dB SPL

· 因产品改进，本产品会随时改装，恕不另行通知。

* 安装在 AT8543 电源模块上。

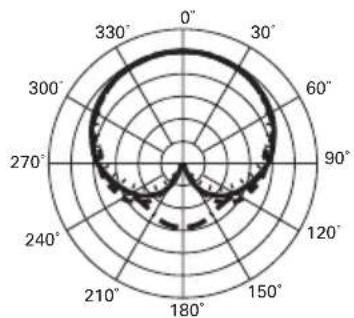

指向性

· 连接到 AT8543 电源模块时测量的特征计权值。
