| 製品タイプ | 楽器用カーディオイド・コンデンサーマイクロフォン |
| ブランド | オーディオテクニカ |
| モデル | ATM350UcW |
| カテゴリー | 有線マイクロフォン（電源モジュール付き） |
| カプセルタイプ | エレクトレットコンデンサー |
| 指向性 | カーディオイド |
| 周波数特性 | 40～20,000Hz |
| ローカットフィルター | 80Hz、12dB/オクターブ（AT8543モジュールで切り替え可能） |
| 感度 | -49dB（3.5mV）（0dB=1V/Pa、1kHz） |
| インピーダンス | 200Ω |
| 最大音圧レベル | 159dB SPL（1kHz、1% THD） |
| ダイナミックレンジ | 130dB（1kHz、最大SPL時） |
| SN比 | 65dB（1kHz、1Pa、A特性） |
| 電源 | ファントム電源 11～52V DC、3.5mA |
| 重量（マイクロフォン） | 14.5g |
| 重量（電源モジュールAT8543） | 90g |
| 寸法（マイクロフォン） | 長さ37.8mm、直径12.2mm |
| 寸法（電源モジュール） | 長さ92mm、直径18.9mm |
| ケーブル長 | 4m（2芯シールドミニチュアケーブル、HIROSE HR10ロックコネクター） |
| 出力コネクター | モジュールに内蔵のXLRM 3ピン |
| 付属品 | AT8543電源モジュール、AT8490グースネック、AT8491Uユニバーサルクリップ、AT8468バイオリン用マウント、ハードケース |
| 交換可能カプセル（オプション） | UE-O（無指向性）、UE-H（ハイパーカーディオイド） |
| お手入れとクリーニング | 乾いた布で拭いてください。長時間の湿気や43°C以上の温度への曝露を避けてください。 |
| 安全上の注意 | 分解、改造、修理をしないでください。強い衝撃や濡れた手での使用を避けてください。 |
よくある質問 - ATM350UcW AUDIO TECHNICA
ユーザーの質問 ATM350UcW AUDIO TECHNICA
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード マイク 無料でPDF形式で！マニュアルを見つける ATM350UcW - AUDIO TECHNICA 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 ATM350UcW ブランド AUDIO TECHNICA.
使用説明書 ATM350UcW AUDIO TECHNICA

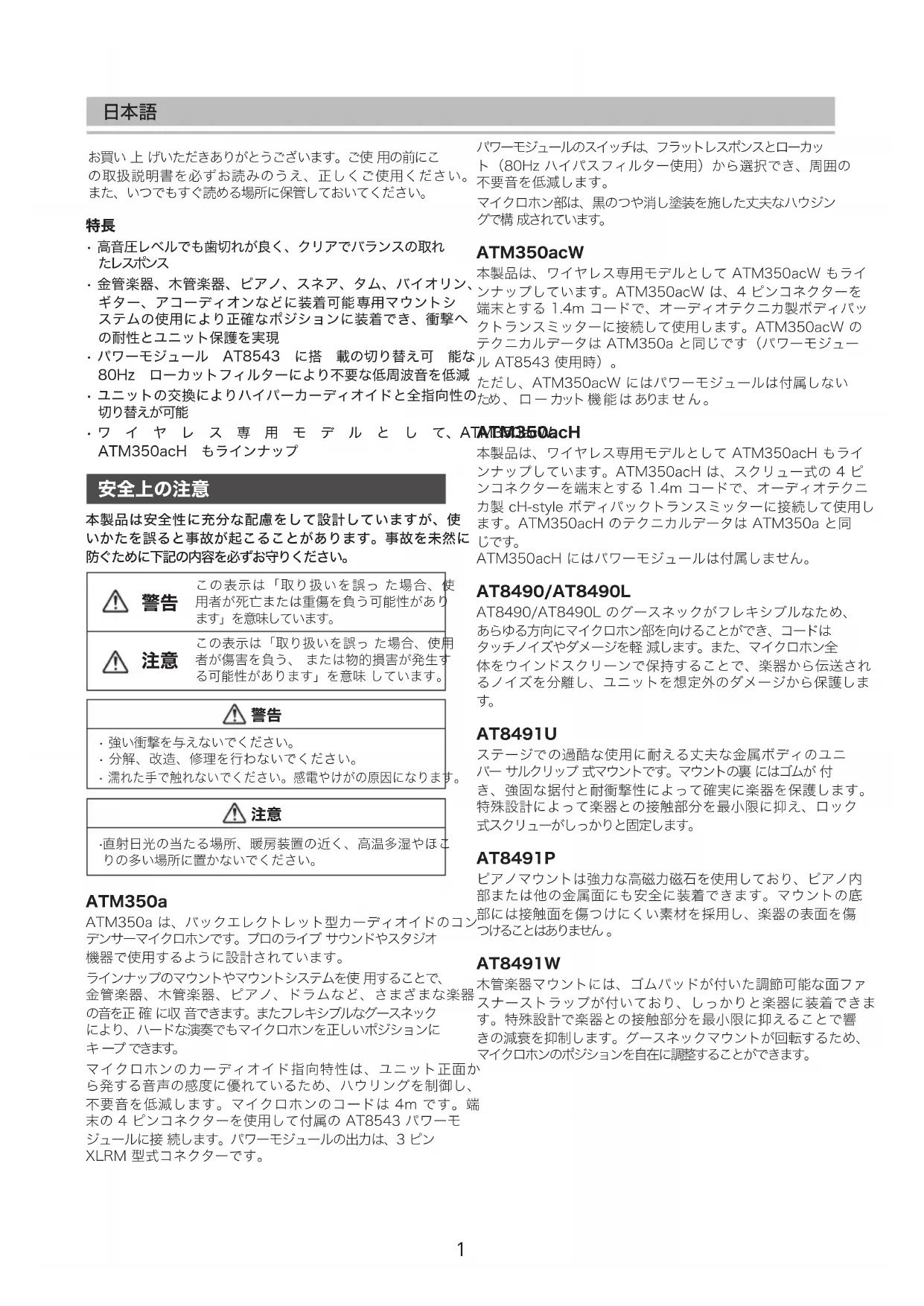

お買い上げいただきありがとうございます。ご使用の前にこの取扱説明書を必ずお読みのうえ、正しくご使用ください。また、いつでもすぐ読める場所に保管しておいてください。
特長
・高音圧レベルでも歯切れが良く、クリアでバランスの取れたレスポンス
・金管楽器、木管楽器、ピアノ、スネア、タム、バイオリン、ギター、アコーディオンなどに装着可能専用マウントシステムの使用により正確なポジションに装着でき、衝撃への耐性とユニット保護を実現
・パワーモジュール AT8543 に搭 載の切り替え可能な 80Hz ローカットフィルターにより不要な低周波音を低減
・ユニットの交換によりハイパーカーディオイドと全指向性の切り替えが可能
・ワイヤレス専用モデルとして、AT
ATM350acH もラインナップ
安全上の注意
本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事故が起こることがあります。事故を未然に防ぐために下記の内容を必ずお守りください。
| 警告 | この表示は「取り扱いを誤った場合、使用者が死亡または重傷を負う可能性があります」を意味しています。 |
| 注意 | この表示は「取り扱いを誤った場合、使用者が傷害を負う、または物的損害が発生する可能性があります」を意味しています。 |
警告
| 警告 |
| 強い衝撃を与えないでください。分解、改造、修理を行わないでください。濡れた手で触れないでください。感電やけがの原因になります |
注意
| 注意 |
| ·直射日光の当たる場所、暖房装置の近く、高温多湿やほさりの多い場所に置かないでください。 |
ATM350a
ATM350a は、バックエレクトレット型カーディオイドのコンデンサーマイクロホンです。プロのライブ サウンドやスタジオ機器で使用するように設計されています。
ラインナップのマウントやマウントシステムを使用することで、金管楽器、木管楽器、ピアノ、ドラムなど、さまざまな楽器の音を正確に収音できます。またフレキシブルなグースネックにより、ハードな演奏でもマイクロホンを正しいポジションにキープできます。
マイクロホンのカーディオイド指向特性は、ユニット正面から発する音声の感度に優れているため、ハウリングを制御し、不要音を低減します。マイクロホンのコードは4mです。端末の4ピンコネクターを使用して付属のAT8543パワーモジュールに接続します。パワーモジュールの出力は、3ピンXLRM型式コネクターです。
パワーモジュールのスイッチは、フラットレスポンスとローカット（80Hz ハイパスフィルター使用）から選択でき、周囲の不要音を低減します。
マイクロホン部は、黒のつや消し塗装を施した丈夫なハウジングで構成されています。
ATM350acW
本製品は、ワイヤレス専用モデルとして ATM350acW もラインナップしています。ATM350acW は、4 ピンコネクターを端末とする 1.4m コードで、オーディオテクニカ製ボディパックトランスミッターに接続して使用します。ATM350acW のテクニカルデータは ATM350a と同じです（パワーモジュール AT8543 使用時）。
ただし、ATM350acW にはパワーモジュールは付属しないため、ローカット機能はありません。
TATBM350acH
本製品は、ワイヤレス専用モデルとして ATM350acH もラインナップしています。ATM350acH は、スクリュー式の 4 ピンコネクターを端末とする 1.4m コードで、オーディオテクニカ製 cH-style ボディパックトランスミッターに接続して使用します。ATM350acH のテクニカルデータは ATM350a と同じです。 ATM350acH にはパワーモジュールは付属しません。
AT8490/AT8490L
AT8490/AT8490L のグースネックがフレキシブルなため、あらゆる方向にマイクロホン部を向けることができ、コードはタッチノイズやダメージを軽減します。また、マイクロホン全体をウインドスクリーンで保持することで、楽器から伝送されるノイズを分離し、ユニットを想定外のダメージから保護します。
AT8491U
ステージでの過酷な使用に耐える丈夫な金属ボディのユニバー サルクリップ式マウントです。マウントの裏にはゴムが付き、強固な据付と耐衝撃性によって確実に楽器を保護します。特殊設計によって楽器との接触部分を最小限に抑え、ロック式スクリューがしっかりと固定します。
AT8491P
ピアノマウントは強力な高磁力磁石を使用しており、ピアノ内部または他の金属面にも安全に装着できます。マウントの底部には接触面を傷つけにくい素材を採用し、楽器の表面を傷つけることはありません。
AT8491W
木管楽器マウントには、ゴムパッドが付いた調節可能な面ファスナーストラップが付いており、しっかりと楽器に装着できます。特殊設計で楽器との接触部分を最小限に抑えることで響きの減衰を抑制します。グースネックマウントが回転するため、マイクロホンのポジションを自在に調整することができます。
AT8491D
ドラムマウントは特許取得済のデザインで、ドラムに確実に装着できます。マウントを装着した状態でもチューニングが可能です。グースネックは垂直または水平方向に配置でき、最適な位置を確保し、外観を損うことはありません。
AT8468
バイオリンマウントは 下 弦 の下 側 、ブリッジとテールピース間で留めることで、バイオリンやほかの弦楽器の収音ができます。
AT8491G
ギターマウントは、取り付け跡が残りにくいパッド付きのクランプ式マウントです。ネジを手で回して長さを調整することで弦楽器に取り付けることができます。クランプの長さは90mm～135mmの間で調整することができます。
AT8491S
サーフェスマウントはアコーディオンへの取り付け用に設計されています。マウントのスリット部をアコーディオン定ネジに取り付けて固定します。取り付け面を保護するフィルムと面ファスナーを利用することで、他の平らな面のある楽器へ取り付けることもできます。
AT8475
AT8491S 用の2サイズの面ファスナー、パッド、保護フィルムの各2枚セットです。
使いかたとお手入れ
ATM350a のご利用には、11V～52V のファントム電源必要です。 出力はローインピーダンス（Lo-Z）平衡です。シグナルはピン2とピン3の両方に発生します。ピン1はアース（シスです。出力相は「ピン2ホット」で、正音圧により正電圧ピン2に発生します。 位相相殺や音質劣化を避けるため、すべてのマイクコードを一貫した配線にする必要があります。例えば、ピン1はピン1に確実に配線してください。
パワーモジュール AT8543 に搭載の 80Hz ローカットプまず。
タースイッチにより、フラット周波数特性から低周波ロールオフへの切り替えが簡単にでき、空調などの低周波ノイズの収音を低減します。ローカットフィルターをオンにするには、スイッチを「一」マークの方にスライドさせます。
マイクロホンは、直射日光や高温（43℃ 以上）の場所に長時間放置しないでください。極端な多湿の場所も避けてください。
取扱説明書 / アクセサリー
パッケージ
ATM350U :
ATM350a, AT8490, AT8491U, AT8543, AT8468, hard shell carry case
ATM350UL :
ATM350a, AT8490L, AT8491U, AT8543, AT8468, hard shell carry case
ATM350PL :
ATM350a, AT8490L, AT8491P, AT8543, AT8468, hard shell carry case
ATM350W :
ATM350a, AT8490, AT8491W, AT8543, AT8468, hard shell carry case
ATM350D :
ATM350a, AT8490, AT8491D, AT8543, AT8468, hard shell carry case
ATM350GL :
ATM350a, AT8490L, AT8491G, AT8543, AT8468, hard shell carry case
ATM350S, ATM350SL :
ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, hard shell carry case
ATM350UcW :
ATM350acW, AT8490, AT8491U, AT8468, hard shell carry case
ATM350UcH :
ATM350acH, AT8490, AT8491U, AT8468, hard shell carry case
免責事項
本製品は、様々な楽器に取り付け・取り外し可能なマイクマウルドとして設計されています。使用方法を守って適切にご使用ください。思わぬ事故や損害を防止するため、本製品を楽器や機材に取り付けたままにすることは避け、使用するたびに取り付け・取り外しすることをお勧めします。
本製品を使用した結果、楽器や機材に生じたいかなる損害についても、オーディオテクニカは一切の責任を負わないものと

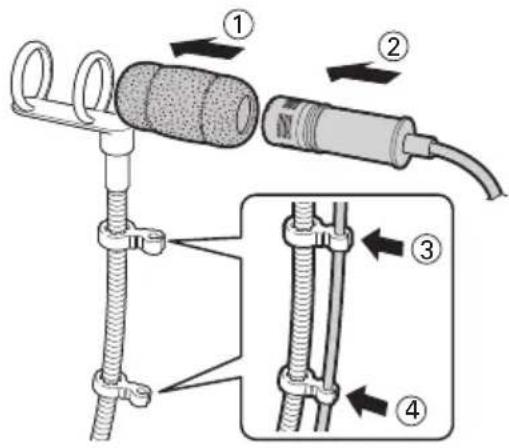

マイクロホンを装着する
AT8490/AT8490L
グースネック（スタンダード / ロング）
・グースネックは 90° ごとの角度で固定できます。
*1 グースネックはマウントの穴の底面に当たるまで差し込み、マウントのネジを手でしっかり締めて固定してください。
*2 異物がかみ込んだままネジを無理に締め込んだり、工具などを使ってネジを締め込まないでください。ねじ切れなど、ネジの破損の原因になります。
楽器にマウントを取り付ける
AT8491U
ユニバーサルマウント
・楽器を傷めないよう、ネジの締めすぎにご注意ください。

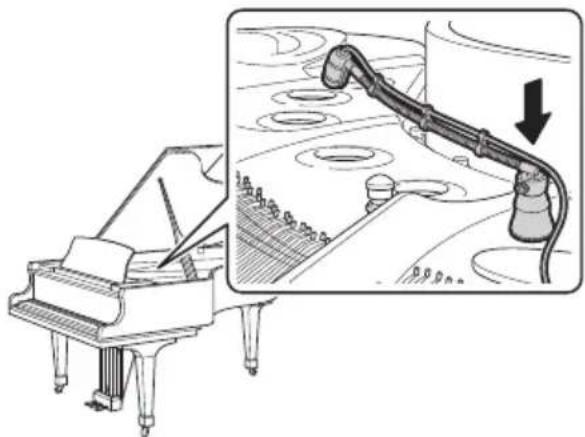

AT8491P
ピアノマウント
・マウントは金属部分に固定する必要があります。携帯電話、アナログ時計、磁気カードなどをマウント底部の磁気に近づけないでください。データが破損したり消去される場合があります。
AT8491W
木管楽器マウント
・マウントの上部を回転させてマイクロホンの位置を調節します。

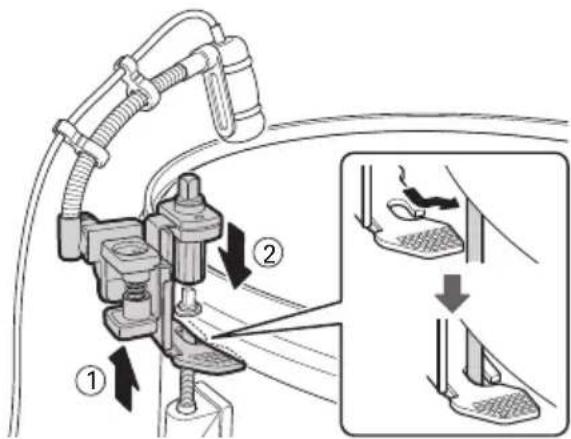

AT8491D
ドラムマウント
・マイクロホンを装着したままでチューニングできるように、上部のボルトを自由に回転させることができます。

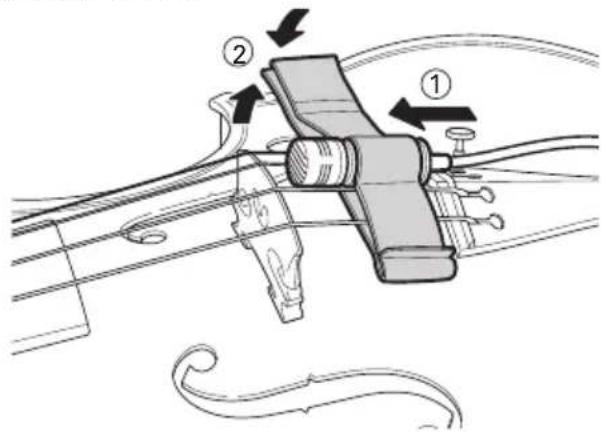

AT8468
バイオリンマウント
・マウントのネジを回して長さを調整し、ネジを締めて挟み込んで固定します。
・楽器を傷めないよう、ネジの締めすぎにご注意ください。
AT8491S
サーフェスマウント
・アコーディオンのグリル固定ネジを使用する場合 ネジの形状によっては、この方法で取り付けできない場合があります。
1.
・マウントの裏面にパッドを貼ります。アコーディオンのグリル固定ネジを緩めてマウントを差し込み、グリル固定ネジを締めて固定します。
AT8491S
サーフェスマウント
・面ファスナーを使用する場合
- 楽器本体に透明保護フィルム（①）を貼り、その上に面ファスナー（②）を貼ります。マウントの裏面にも面ファスナー（③）を貼り、楽器本体側の面ファスナー（②）に貼り合わせて固定します。
- 透明保護フィルムは埃や汚れ、凹凸のない平らな面に気泡が入らないように貼り付けてください。
・透明保護フィルムは木製部分には貼り付けできません。
・面ファスナー（②，③）の粘着面は、粘着強度を安定させるため、貼り付け後、約1日おいてからご使用ください。
テクニカルデータ
| 型式 バックエレクトレットコンデンサー型 | |
| 指向特性 カーディオイド | |
| 周波数特性 40 ~ 20,000Hz | |
| ローカット * 80Hz、12dB/oct | |
| 感度 -49dB (3.5mV) (0dB=1V/Pa, 1kHz) | |
| 出力インピーダンス 200 Ω | |
| 最大入力音圧レベル 159 dB SPL (1kHz THD1%) | |
| ダイナミックレンジ 130dB (1kHz at Max SPL) | |
| SN 比 65dB (1kHz at 1Pa、A 特性) | |
| ファントム電源 11V ~ 52V DC、3.5 mA | |
| スイッチ * フラット、ローカット | |
| 質量 マイクロホン部: 14.5g、パワーモジュール: 90g | |
| 寸法 マイクロホン部: 37.8mm 長、径 12.2mmパワーモジュール: 92mm 長、径 18.9mm | |
| 出力コネクター パワーモジュール: 3 ピン XLR-M タイプ | |
| コード 4.0m 長(マイクロホン部に固定)、径 3.2mm、HIROSE HR10 タイプコネクター使用の2芯シールド線 | |
| オプション交換ユニット UE-O 全指向性、UE-H ハイバーカーディオイド | |
| 付属品 AT8543 パワーモジュール、楽器用マイクホルダー、AT8468 バイオリンマウント、ハードケース |
・パワーモジュール AT8543 に接続して測定した特性値です。
· 1 Pascal = 10 dynes/cm ^2 = 10 microbars = 94 dB SPL
・改良などのため、本製品は予告なく変更することがあります。
* パワーモジュール AT8543 に搭載しています。
指向特性
・パワーモジュール AT8543 に接続して測定した特性値です。
周波数（Hz）
English
保証と規定について （必ずお読みください） For Japan Only
本製品の保証は、定められた保証期間、条件のもとにおいて無料修理をお約束するものです。従って、この記載内容によってお客様の法律上の権利が制限されるものではありません。本製品の保証は日本国内でのご購入ご使用の場合のみ有効です。
本製品には保証書は付属しておりません。お買い上げの際の領収書またはレシートなどは大切に保管してください。修理の際、保証開始日の確認のためにご提示いただきます。保証期間中に、取扱説明や接続・注意書きに沿ったご使用において、故障や品質不良が発生した場合は、お買い上げ日より1年間を製品保証期間として無料修理（製品により無料代替）をさせていただきます。消耗・摩耗した部品、その他の付属品、及び本製品や接続した機器のソフトウェアやデータなどは補償いたしかねます。また保証期間内でも以下の場合は、製品保証は適用されません。
- ご購入年月日（保証開始時期）を証明するもの（お買い上げレシートなど）がない場合。
- お買い上げ後の落下・圧迫・衝撃などによる損傷、変形。
- 取り扱いの誤りによる故障。
- 本製品以外の機器が原因となって生じた故障。
- 当社以外で行われた修理や分解、改造で生じた故障。
- 天災、公害、塩害、ガス害、異常電圧など、不可抗力による故障。
- そのほか当社の合理的判断に基づき有料と認められる場合。
■製品保証期間後について
製品保証期間経過後も、有料で修理または製品代替をいたします。本製品の基本性能を維持するために必要な部品（補修用性能部品）は、生産完了後6年をめどに保有しています。
■その他
保証の期間内、期間経過後を問わず、修理・検査のために製品をお送りいただく場合は、お客様に送料をご負担いただきます。予めご了承ください。
■お問い合わせ先（電話／平日9：00～17：30）
製品の仕様・使いかたや修理・部品のご相談は、お買い上げのお店または当社窓口およびホームページのサポートまでお願いします。
■お客様相談窓口（製品の仕様・使いかた） 20-773-417
(携帯電話・PHS などのご利用は 03-6746-0211)
FAX : 042-739-9120 E メール : support@audio-technica.co.jp
■サービスセンター（修理・部品） 0120-844-416
(携帯電話・PHS などのご利用は 03-6746-0212)
E メール：servicecenter@audio-technica.co.jp
■ ホームページ（サポート）www.audio-technica.co.jp/atj/support/
株式会社オーディオテクニカ
〒194-8666 東京都町田市西成瀬 2-46-1 www.audio-technica.co.jp
