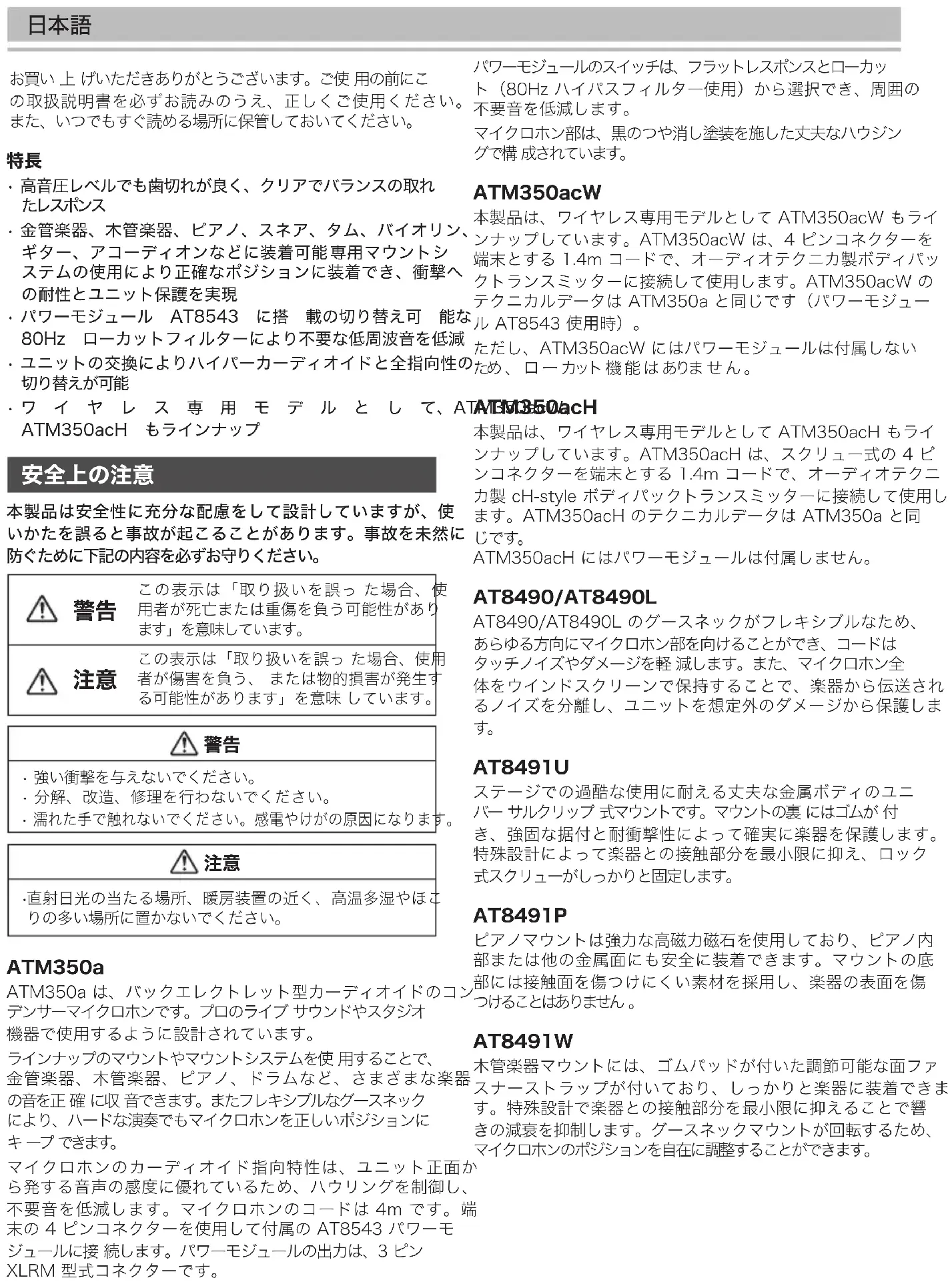

使用説明書 ATM350UcH AUDIO TECHNICA

お買い上げいただきありがとうございます。ご使用の前にこの取扱説明書を必ずお読みのうえ、正しくご使用ください。また、いつでもすぐ読める場所に保管しておいてください。

特長

・高音圧レベルでも歯切れが良く、クリアでバランスの取れたレスポンス
・金管楽器、木管楽器、ピアノ、スネア、タム、バイオリン、ギター、アコーディオンなどに装着可能専用マウントシステムの使用により正確なポジションに装着でき、衝撃への耐性とユニット保護を実現
・パワーモジュール AT8543 に搭載の切り替え可能な80Hz ローカットフィルターにより不要な低周波音を低減
・ユニットの交換によりハイパーカーディオイドと全指向性の切り替えが可能
・ワイヤレス専用モデルとして、AT ATM350acH もラインナップ

安全上の注意

本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事故が起こることがあります。事故を未然に防ぐために下記の内容を必ずお守りください。

警告	この表示は「取り扱いを誤った場合、使用者が死亡または重傷を負う可能性があります」を意味しています。
注意	この表示は「取り扱いを誤った場合、使用者が傷害を負う、または物的損害が発生する可能性があります」を意味しています。

警告

・強い衝撃を与えないでください。
・分解、改造、修理を行わないでください。
・濡れた手で触れないでください。感電やけがの原因になります。

注意

・直射日光の当たる場所、暖房装置の近く、高温多湿やほとりの多い場所に置かないでください。

ATM350a

ATM350a は、バックエレクトレット型カーディオイドのコンデンサーマイクロホンです。プロのライブ サウンドやスタジオ機器で使用するように設計されています。

ラインナップのマウントやマウントシステムを使用することで、金管楽器、木管楽器、ピアノ、ドラムなど、さまざまな楽器の音を正確に収音できます。またフレキシブルなグースネックにより、ハードな演奏でもマイクロホンを正しいポジションにキープできます。

マイクロホンのカーディオイド指向特性は、ユニット正面から発する音声の感度に優れているため、ハウリングを制御し、不要音を低減します。マイクロホンのコードは4mです。端末の4ピンコネクターを使用して付属のAT8543パワーモジュールに接続します。パワーモジュールの出力は、3ピンXLRM型式コネクターです。

パワーモジュールのスイッチは、フラットレスポンスとローカット（80Hz ハイパスフィルター使用）から選択でき、周囲の不要音を低減します。

マイクロホン部は、黒のつや消し塗装を施した丈夫なハウジングで構成されています。

ATM350acW

本製品は、ワイヤレス専用モデルとして ATM350acW もラインナップしています。ATM350acW は、4 ピンコネクターを端末とする 1.4m コードで、オーディオテクニカ製ボディパックトランスミッターに接続して使用します。ATM350acW のテクニカルデータは ATM350a と同じです（パワーモジュール AT8543 使用時）。

ただし、ATM350acW にはパワーモジュールは付属しないため、ローカット機能はありません。

TATBM350acH

本製品は、ワイヤレス専用モデルとして ATM350acH もラインナップしています。ATM350acH は、スクリュー式の 4 ピンコネクターを端末とする 1.4m コードで、オーディオテクニカ製 cH-style ボディパックトランスミッターに接続して使用します。ATM350acH のテクニカルデータは ATM350a と同じです。

ATM350acH にはパワーモジュールは付属しません。

AT8490/AT8490L

AT8490/AT8490L のグースネックがフレキシブルなため、あらゆる方向にマイクロホン部を向けることができ、コードはタッチノイズやダメージを軽減します。また、マイクロホン全体をウインドスクリーンで保持することで、楽器から伝送されるノイズを分離し、ユニットを想定外のダメージから保護します。

AT8491U

ステージでの過酷な使用に耐える丈夫な金属ボディのユニバー サルクリップ式マウントです。マウントの裏にはゴムが付き、強固な据付と耐衝撃性によって確実に楽器を保護します。特殊設計によって楽器との接触部分を最小限に抑え、ロック式スクリューがしっかりと固定します。

AT8491P

ピアノマウントは強力な高磁力磁石を使用しており、ピアノ内部または他の金属面にも安全に装着できます。マウントの底部には接触面を傷つけにくい素材を採用し、楽器の表面を傷つけることはありません。

AT8491W

木管楽器マウントには、ゴムパッドが付いた調節可能な面ファスナーストラップが付いており、しっかりと楽器に装着できます。特殊設計で楽器との接触部分を最小限に抑えることで響きの減衰を抑制します。グースネックマウントが回転するため、マイクロホンのポジションを自在に調整することができます。

AT8491D

ドラムマウントは特許取得済のデザインで、ドラムに確実に装着できます。マウントを装着した状態でもチューニングが可能です。グースネックは垂直または水平方向に配置でき、最適な位置を確保し、外観を損うことはありません。

AT8468

バイオリンマウントは 下 弦 の下 側 、ブリッジとテールピース間で留めることで、バイオリンやほかの弦楽器の収音ができます。

AT8491G

ギターマウントは、取り付け跡が残りにくいパッド付きのクランプ式マウントです。ネジを手で回して長さを調整することで弦楽器に取り付けることができます。クランプの長さは90mm～135mmの間で調整することができます。

AT8491S

サーフェスマウントはアコーディオンへの取り付け用に設計されています。マウントのスリット部をアコーディオン定ネジに取り付けて固定します。取り付け面を保護するフィルムと面ファスナーを利用することで、他の平らな面のある楽器へ取り付けることもできます。

AT8475

AT8491S 用の2サイズの面ファスナー、パッド、保護フィルムの各2枚セットです。

使いかたとお手入れ

ATM350a のご利用には、11V～52V のファントム電源必要です。 出力はローインピーダンス（Lo-Z）平衡です。シグナルはピン2とピン3の両方に発生します。ピン1はアース（シスです。出力相は「ピン2ホット」で、正音圧により正電圧ピン2に発生します。 位相相殺や音質劣化を避けるため、すべてのマイクコードを一貫した配線にする必要があります。例えば、ピン1はピン1に確実に配線してください。

パワーモジュール AT8543 に搭載の 80Hz ローカットプまず。

タースイッチにより、フラット周波数特性から低周波ロールオフへの切り替えが簡単にでき、空調などの低周波ノイズの収音を低減します。ローカットフィルターをオンにするには、スイッチを「一」マークの方にスライドさせます。

マイクロホンは、直射日光や高温（43℃ 以上）の場所に長時間放置しないでください。極端な多湿の場所も避けてください。

取扱説明書 / アクセサリー

パッケージ

ATM350U :

ATM350a, AT8490, AT8491U, AT8543, AT8468, hard shell carry case

ATM350UL :

ATM350a, AT8490L, AT8491U, AT8543, AT8468, hard shell carry case

ATM350PL :

ATM350a, AT8490L, AT8491P, AT8543, AT8468, hard shell carry case

ATM350W :

ATM350a, AT8490, AT8491W, AT8543, AT8468, hard shell carry case

ATM350D :

ATM350a, AT8490, AT8491D, AT8543, AT8468, hard shell carry case

ATM350GL :

ATM350a, AT8490L, AT8491G, AT8543, AT8468, hard shell carry case

ATM350S, ATM350SL :

ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, hard shell carry case

ATM350UcW :

ATM350acW, AT8490, AT8491U, AT8468, hard shell carry case

ATM350UcH :

ATM350acH, AT8490, AT8491U, AT8468, hard shell carry case

免責事項

本製品は、様々な楽器に取り付け・取り外し可能なマイクマウルドとして設計されています。使用方法を守って適切にご使用ください。思わぬ事故や損害を防止するため、本製品を楽器や機材に取り付けたままにすることは避け、使用するたびに取り付け・取り外しすることをお勧めします。

本製品を使用した結果、楽器や機材に生じたいかなる損害についても、オーディオテクニカは一切の責任を負わないものと

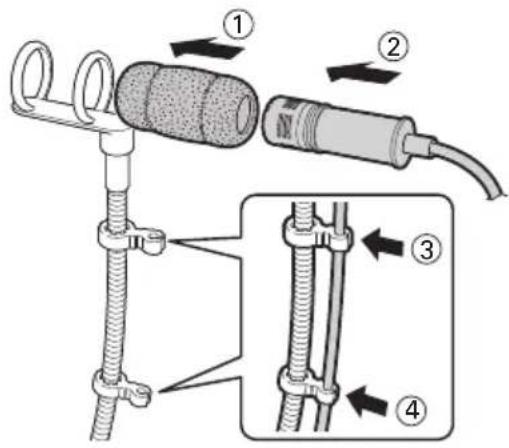

マイクロホンを装着する

AT8490/AT8490L

グースネック（スタンダード / ロング）

・グースネックは 90° ごとの角度で固定できます。
*1 グースネックはマウントの穴の底面に当たるまで差し込み、マウントのネジを手でしっかり締めて固定してください。
*2 異物がかみ込んだままネジを無理に締め込んだり、工具などを使ってネジを締め込まないでください。ねじ切れなど、ネジの破損の原因になります。

楽器にマウントを取り付ける

AT8491U

ユニバーサルマウント

・楽器を傷めないよう、ネジの締めすぎにご注意ください。

AT8491P

ピアノマウント

・マウントは金属部分に固定する必要があります。携帯電話、アナログ時計、磁気カードなどをマウント底部の磁気に近づけないでください。データが破損したり消去される場合があります。

AT8491W

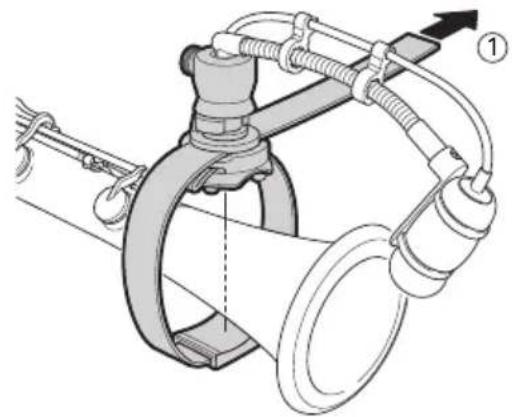

木管楽器マウント

1.

・マウントの上部を回転させてマイクロホンの位置を調節します。

AT8491D

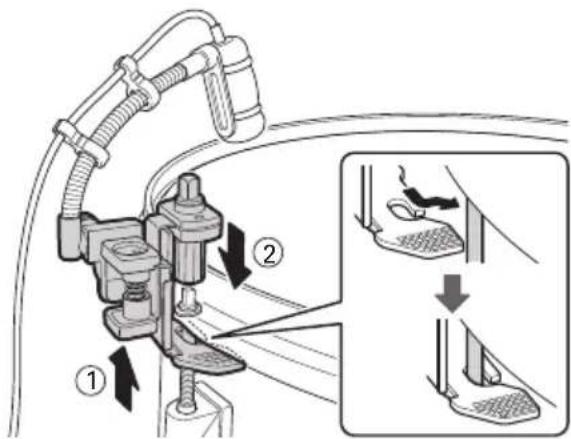

ドラムマウント

1.

・マイクロホンを装着したままでチューニングできるように、上部のボルトを自由に回転させることができます。

AT8468

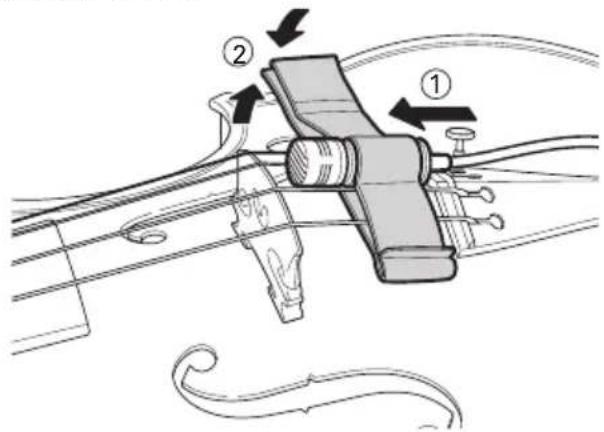

バイオリンマウント

・マウントのネジを回して長さを調整し、ネジを締めて挟み込んで固定します。
・楽器を傷めないよう、ネジの締めすぎにご注意ください。

AT8491S

サーフェスマウント

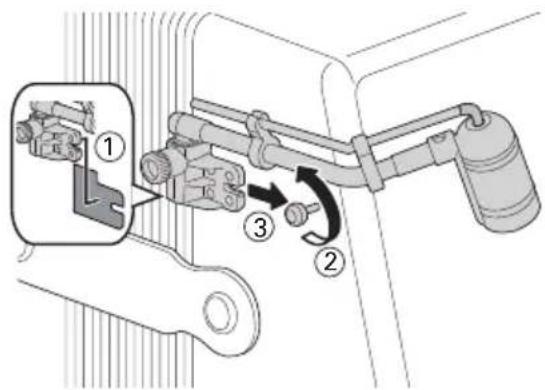

・アコーディオンのグリル固定ネジを使用する場合 ネジの形状によっては、この方法で取り付けできない場合があります。

1.

・マウントの裏面にパッドを貼ります。アコーディオンのグリル固定ネジを緩めてマウントを差し込み、グリル固定ネジを締めて固定します。

AT8491S

サーフェスマウント

・面ファスナーを使用する場合

• 楽器本体に透明保護フィルム（①）を貼り、その上に面ファスナー（②）を貼ります。マウントの裏面にも面ファスナー（③）を貼り、楽器本体側の面ファスナー（②）に貼り合わせて固定します。
• 透明保護フィルムは埃や汚れ、凹凸のない平らな面に気泡が入らないように貼り付けてください。
  ・透明保護フィルムは木製部分には貼り付けできません。
  ・面ファスナー（②，③）の粘着面は、粘着強度を安定させるため、貼り付け後、約1日おいてからご使用ください。

テクニカルデータ

型式 バックエレクトレットコンデンサー型

指向特性 カーディオイド

周波数特性 40 ~ 20,000Hz

ローカット * 80Hz、12dB/oct

感度 -49dB (3.5mV) (0dB=1V/Pa, 1kHz)

出力インピーダンス 200 Ω

最大入力音圧レベル 159 dB SPL (1kHz THD1%)

ダイナミックレンジ 130dB (1kHz at Max SPL)

SN 比 65dB (1kHz at 1Pa、A 特性)

ファントム電源 11V ~ 52V DC、3.5 mA

スイッチ * フラット、ローカット

質量 マイクロホン部: 14.5g、パワーモジュール: 90g

寸法 マイクロホン部: 37.8mm 長、径 12.2mmパワーモジュール: 92mm 長、径 18.9mm

出力コネクターパワーモジュール: 3 ピン XLR-M タイプ

コード 4.0m 長(マイクロホン部に固定)、径 3.2mm、HIROSE HR10 タイプコネクター使用の2芯シールド線

オプション交換ユニット UE-O 全指向性、UE-H ハイバーカーディオイド

付属品 AT8543 パワーモジュール、楽器用マイクホルダー、AT8468 バイオリンマウント、ハードケース

・パワーモジュール AT8543 に接続して測定した特性値です。

· 1 Pascal = 10 dynes/cm ^2 = 10 microbars = 94 dB SPL

・改良などのため、本製品は予告なく変更することがあります。

* パワーモジュール AT8543 に搭載しています。

指向特性

・パワーモジュール AT8543 に接続して測定した特性値です。

周波数（Hz）
