Laden Sie die Anleitung für Ihr Mikrofon kostenlos im PDF-Format! Finden Sie Ihr Handbuch ATM350D - AUDIO TECHNICA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ATM350D von der Marke AUDIO TECHNICA.
BEDIENUNGSANLEITUNG ATM350D AUDIO TECHNICA
Kondensator-Instrumentenmikrofon mit Richtcharakteristik Niere
Manuale dell'utente
D拉卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡
AT8468
迦一卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡
AT8491S
sufeswntabvfo 1.
AT8475
·卡夫卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡
AT8491W
木管樂器マウト
1.
AT8491D
D拉夫卡夫卡
1.
2.
2.
3.

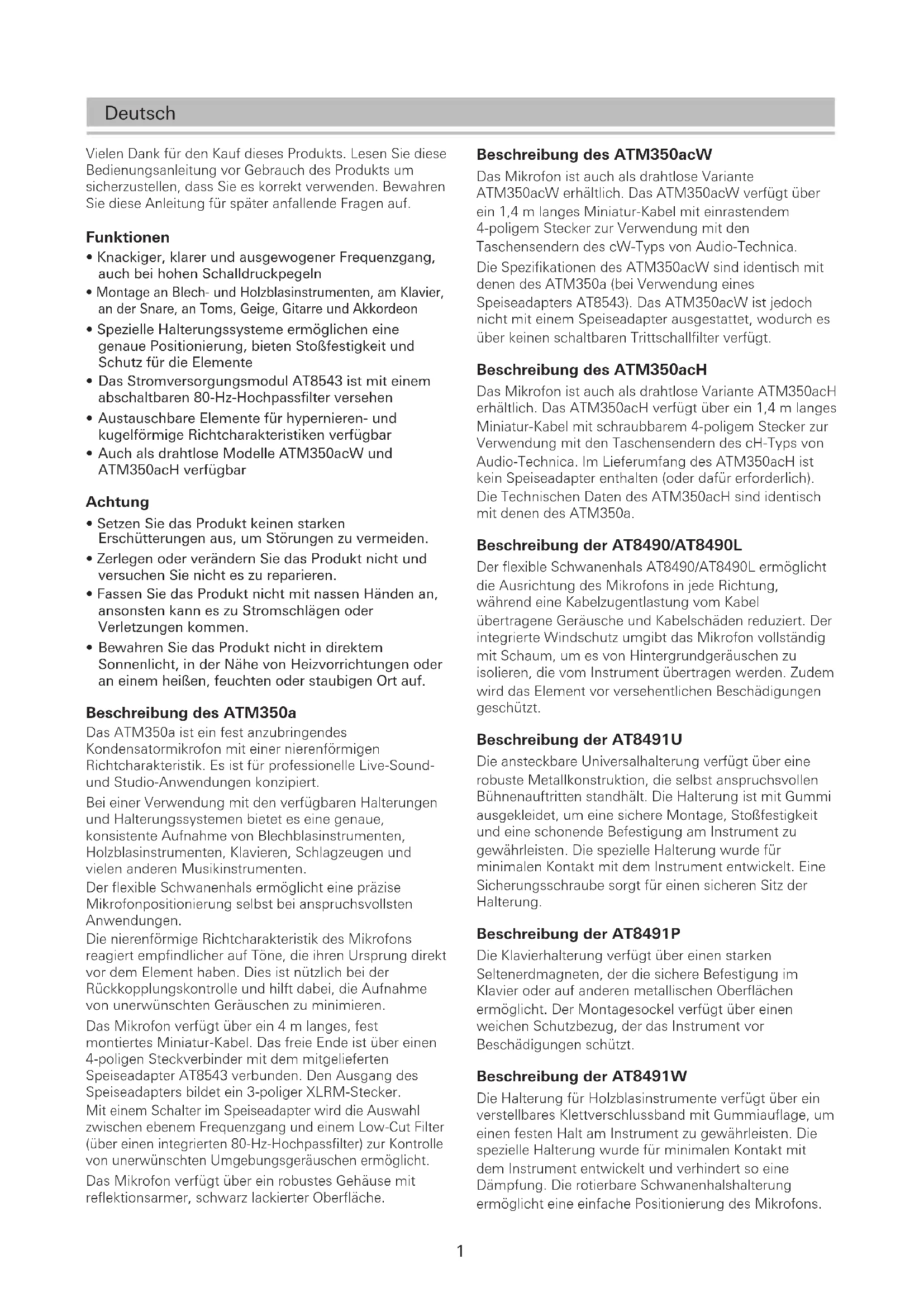

Vielen Dank für den Kauf thesees Produkts. Lesen Sie diese Bedienungsanleitung vor Gebrauch des Produkts um sicherzustellen, dass Sie es korrekt verwenden. Bewahren Sie diese Anleitung für später anfallende Fragen auf.
Funktionen
- Knackiger, klarer und ausgewogener Frequenzgang, auch bei hohen Schalldruckpegeln
- Montage an Blech- und Holzblasinstrumenten, am Klavier, an der Snare, an Toms, Geige, Gitarre und Akkordeon
- Spezielle Halterungssysteme erhögbaren eine genaue Positionierung, bieten Stoffestigkeit und Schutz für die Elemente
Das Stromversorgungsmodul AT8543 ist mit einem abschaltbaren 80-Hz-Hochpassfilter versehen - Austauschbare Elemente für hypernieren- und kugelförmige Richtcharakteristiken verfügbar
- Auch als drahtlose Modelle ATM350acW und ATM350acH verfügbar
Achtung
- Setzen Sie das Produkt keinen starken Erschüttterungen aus, um Störungen zu vermeiden.
- Zerlegen oder verändern Sie das Produkt nicht und versuchen Sie nicht es zu reparieren.
- Fassen Sie das Produkt nicht mit nassen Handen an, ansonsten kann es zu Stromschlagen oder Verletzungen kommt.
- Bewahren Sie das Produkt nicht in direktem Sonnenlicht, in der Höhe von Heizvorrichtungen oder an einem freißen, feuchten oder staubigen Ort auf.
Beschreibung des ATM350a
Das ATM350a ist ein fest anzubringendes Kondensatormikrofon mit einer nierenfornigen Richtcharakteristik. Es ist für professionelle Live-Sound-und Studio-Anwendungen konzipiert.
Bei einer Verwendung mit den verfügbaren Halterungen und Halterungssystemen bietet es eine genaue, konsistente Aufnahme von Blechblasinstrumenten, Holzblasinstrumenten, Klavieren, Schlagzeugen und vielen anderen Musikinstrumenten.
Der flexible Schwanenhals erfolgt eine prazise Mikrofonpositionierung selbst bei anspruchsvollsten Anwendungen.
Die nierenförmige Richtcharakteristik des Mikrofons reagiert empfindlicher auf TONE, die ihren Ursprung direkt vor dem Element haben. Dies ist nutzlich bei der Rückkopplungskontrolle und hilft darauf, die Aufnahme von unerwünschten Gerauschen zu minimieren.
Das Mikrofon verfügt über ein 4 m langes, fest montiertes Miniatur-Kabel. Das frei Ende ist über einen 4-poligen Steckverbinder mit dem mitgelieferten Speiseadapter AT8543 verbunden. Den Ausgang des Speiseadapters bildet ein 3-poliger XLRM-Stecker. Mit einem Schalter im Speiseadapter wird die Auswahl zwischen ebenem Frequenzgang und einem Low-Cut Filter (über einen integrierten 80-Hz-Hochpassfilter) zur Kontrolle von unerwänschten Umgebungsgeräuschen ermöglich.
Das Mikrofon verfügbar über ein robustes Gehäuse mit reflektionsarmer, schwarz lackierter Oberfläche.
Beschreibung des ATM350acW
Das Mikrofon ist auch als drahtlose Variante ATM350acW erhältlich. Das ATM350acW verfügt über ein 1,4 m langes Miniatur-Kabel mit einrastendem 4-poligem Stecker zur Verwendung mit den Taschensendern des cW-Typs von Audio-Technica.
Die Spezifikationen des ATM350acW sind identisch mit denen des ATM350a (bei Verwendung eines Speiseadapters AT8543). Das ATM350acW ist jedoch nicht mit einem Speiseadapter ausgestattet, wodurch es über keinen schaltbaren Trittschallfilter verfügbar.
Beschreibung des ATM350acH
Das Mikrofon ist auch als drahtlose Variante ATM350acH erhältlich. Das ATM350acH verfügbar über ein 1,4 m langes Miniatur-Kabel mit schraubbarem 4-poligem Stecker zur Verwendung mit den Taschensendern des cH-Types von Audio-Technica. Im Lieferumfang des ATM350acH ist kein Speiseadapter enthalten (oder damit erforderlich). Die Technischen Daten des ATM350acH sind identisch mit denen des ATM350a.
Beschreibung der AT8490/AT8490L
Der flexible Schwanenhals AT8490/AT8490L erhögt die Ausrichtung des Mikrofons in jederichtigung, während eine Kabelzugentlastung vom Kabel übertragene Gerausche und Kabelschäden reduziert. Der integrierte Windschutz umgebung das Mikrofon vollständig mit Schaum, um es von Hintergrundgeräuschen zu isolieren, die vom Instrument übertragen werden. Zudem wird das Element vor versehentlichen Beschädigungen geschützt.
Beschreibung der AT8491U
Die ansteckbare Universalhalterung verfügt über eine robuste Metallkonstruktion, die selbst anspruchsvollen Bühnenauftritten standhalt. Die Halterung ist mit Gummi ausgeleidet, um eine sichere Montage, Stoffestigkeit und eine schonende Befestigung am Instrument zu gewährleisten. Die spezielle Halterung wurde für minimalen Kontakt mit dem Instrument entwickelt. Eine Sicherungsschraube sorgt für einen sicheren Sitz der Halterung.
Beschreibung der AT8491P
Die Klavierhalterung verfügt über einen starken Seltenerdmagneten, der die sichere Befestigung im Klavier oder auf anderen metallischen Oberflächen erhöglich. Der Montagesockel verfügt über einen weichen Schutzbezug, der das Instrument vor Beschädigungen schützt.
Beschreibung der AT8491W
Die Halterung für Holzblasinstrumente verfügt über ein verstilbares Klettverschlussband mit Gummiauflage, um einen festen Halt am Instrument zu gewährleisten. Die spezielle Halterung wurde für minimalen Kontakt mit dem Instrument entwickelt und verhindert so eine Dämpfung. Die rotierbare Schwanenhalshalterung ermöglicht eine einfache Positionierung des Mikrofons.
Beschreibung der AT8491D
Die Trommelhalterung verfügt über ein patentiertes Design, bei dem das Spannböckchen der Trommel dazu verwendet wird, das Mikrofon sichere zu befestigen, während sich die Trommel gleichzeitig noch stimmen lasst. Der Schwanenhals lasst sich für eine optimale Platzierung und ein flaches Profil vertikal oder horizontal positionieren.
Beschreibung der AT8468
Die Halterung für Geigen wird unter den Saiten zwischen dem Steg und dem Saitenhalter angebracht, um eine hervorragende Aufnahme von Geigen und anderen Saiteinstrumenten zu gewährleisten.
Beschreibung des AT8491G
Die Gitarrenhalterung besitz eine stabile, per Flugelschraube einstellbare und gepolstered Klemme, die an Gitarren und anderen Saiteninstrumenten befestigt werden kann und fast keine Spuren hinterlässt.
Die Spannweite der Klemme lasst sich zwischen 90 mm und 135 mm einstellen.
Beschreibung des AT8491S
Die Oberflächenhalterung ist für Akkordeons und andere schwierige Anwendungen vorgesehen. Die gekerbte Halterung kann unter Verwendung der Gitter-Halteschrauben und des selbstklebenden Silikonpads permanent oder mit den beiliegenden Klebeband-Pads vorübergehend am Akkordeon befestigt werden. Ein transparenter Schutzfilm liegt ebenfalls bei, um Schaden am Finish des Instruments zu vermeiden.
Beschreibung des AT8475
Das Oberflächenhalterungs-Kit AT8491S enthalt zwei selbstklebende Silikonpads, zwei Klebeband-Pads zum Befestigen der Halterung, zwei Befestigungspads für die Oberflächenmontage und zwei transparente Schutzfilme.
Betrieb und Wartung
Das ATM350a erfordert eine Phantomspeisung von 11 bis 52V fur den Betrieb.
Der Ausgang ist symmetrisch mit niedriger Impedanz (Lo-Z). Das Signal wird zwischen Pol 2 und 3 geleitet; Pol 1 ist die Masse (Abschirmung). Die Ausgangsphase ist „Pol 2 = heil^ - positiver Schaldruck erzeugt positive Spannung auf Pol 2.
Zur Vermeidung von Phasenauslösungen und schlechter Klangqualität müssen alle Mikrofonkabel konsistent verkabelt werden: Pol 1 zu Pol 1 usw.
Der 80-Hz-Trittschallfilterschalter des Speiseadapters AT8543 erhögt einen einfachen Wechsel zwischen einem ebenen Frequenzgang und einer niedereffreuenten Absenkung. Dies reduziert unerwünschte niedereffrente Gerausche, wie die einer Klimaanlage, auf ein Minimum. Um den Hochpassfilter einschalten, schiben Sie den Schalter in Richtung der Krümmung. Setzen Sie das Mikrofon nicht für länger Zeit direktem Sonnenlicht oder Orten aus, an denen die Temperatur 43^ C überschreitet. Extrem hohe Luftfeuchtigkeit solle eben falls vermieden werden.
Bedienungsanleitung / Zubehor
Konfigurationen
ATM350U：
ATM350a, AT8490, AT8491U, AT8543, AT8468, Hartschalen-Etui
ATM350UL：
ATM350a, AT8490L, AT8491U, AT8543, AT8468, Hartschalen-Etui
ATM350PL：
ATM350a, AT8490L, AT8491P, AT8543, AT8468, Hartschalen-Etui
ATM350W：
ATM350a, AT8490, AT8491W, AT8543, AT8468, Hartschalen-Etui
ATM350D：
ATM350a, AT8490, AT8491D, AT8543, AT8468, Hartschalen-Etui
ATM350GL：
ATM350a, AT8490L, AT8491G, AT8543, AT8468, Hartschalen-Etui
ATM350S, ATM350SL :
ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, Hartschalen-Etui
ATM350UcW：
ATM350acW, AT8490, AT8491U, AT8468, Hartschalen-Etui
ATM350UcH :
ATM350acH, AT8490, AT8491U, AT8468, Hartschalen-Etui
HAFTUNGSAUSSCHLUSS
Dieses Produkt ist zur Verwendung als abnehmbare Mikrofonhalterung an verschiedenen Musikinstrumenten gedacht. Bei richtiger Anwendung beschädigt thesese Produkt nicht die Oberfläche oder sonstige Teile des Instruments. Als Vorsichtsmaßnahme sollen thesese Produkt jedoch nicht für sehr lange Zeit am Instrument verbleiben, und idealerweise nach jeder Verwendung abgenommen werden. Audio-Technica ist weder verantwortlich noch haftbar für jegliche Schäden, die durch Verwendung thesese Produkts an einem Musikinstrument entstanden sind.
Befestigung des Schwanenhalses an den Halterungen
- Der Schwanenhals kann in jedem 90^ -Winkel befestigt werden.
1 Den Schwanenhals so welt einführen, bis er das Ende im Loch der Halterung erreicht hat. Die Schraube an der Halterung zum Sichern fest anziehen.
2 Die Schraube nicht mit Gewalt eindrehen, wenn diese von Fremdkörpern blockiert wird. Zum Festziehen der Schraube keine Werkzeuge verwenden. Dies konnte das Gewinde oder die Schraube beschädigen.
Anbringen der Halterungen an Instrumenten
AT8491U
Ansteckbare Universalhalterung
- Um Schäden am Instrument zu vermeiden, achten Sie daraufauf, die Schrauben nicht zu fest anzuziehen.
AT8491P
Klavierhalterung
Die Halterung sollte auf einer metallischen Oberfläche angebracht werden.
Halten Sie Mobiltelefone, analogue Uhren, Magnetkarten usw. vom Magneten im Sockel der Halterung fern, um zu verhindern, dass Inhalte beschädigt oder gelöscht werden.
AT8491W

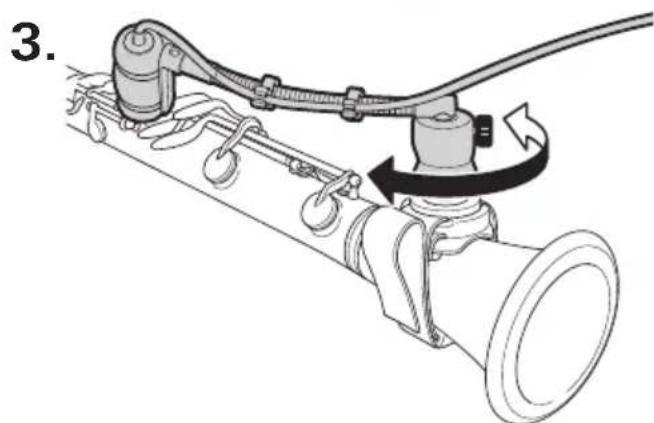

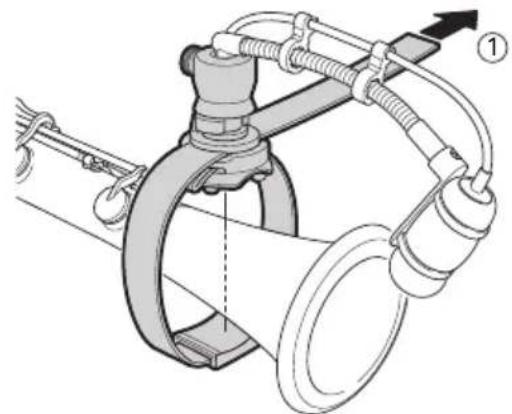

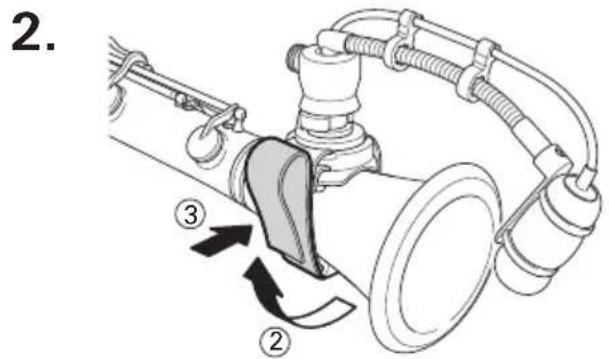

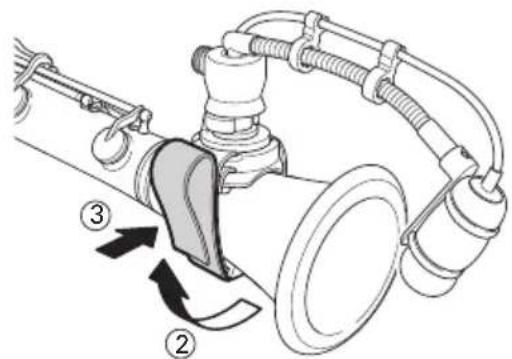

Halterung für Holzblasinstrumente

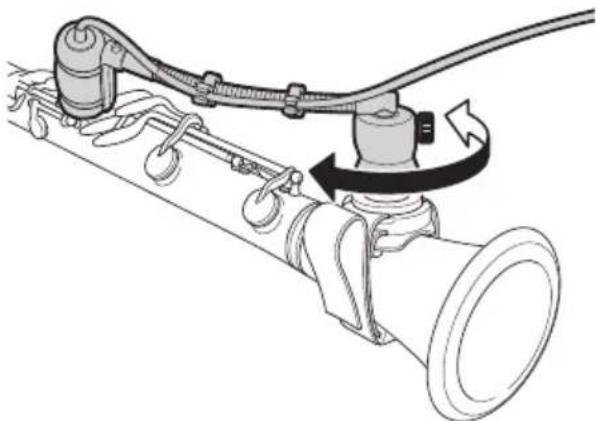

- Passen Sie die Position des Mikrofons durch Drehende Oberseite der Halterung an.
AT8491D

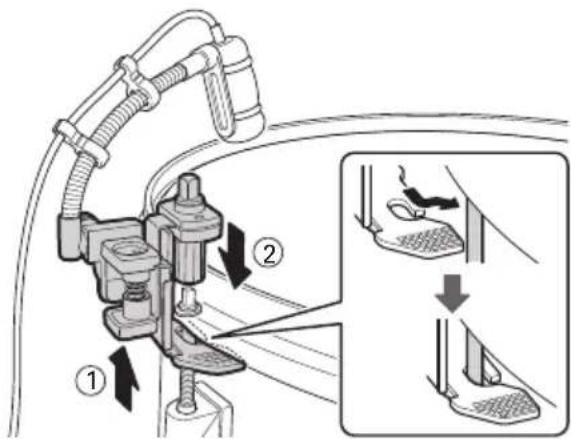

Trommelhalterung
Die obere Schraube ist frei rotierbar, damit das Stimmen auch dann möglich ist, wenn das Mikrofon befestigt ist.
AT8468

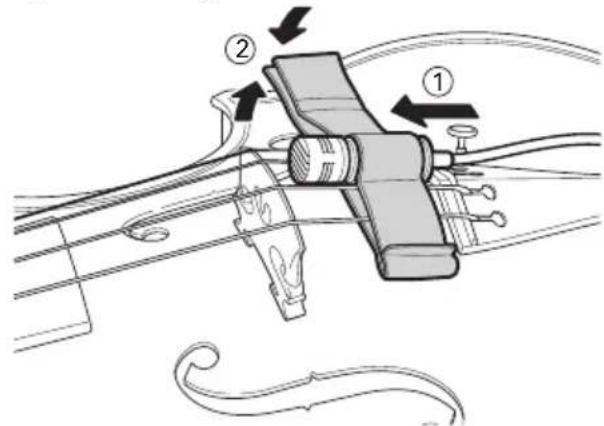

Geigenhalterung
AT8491G

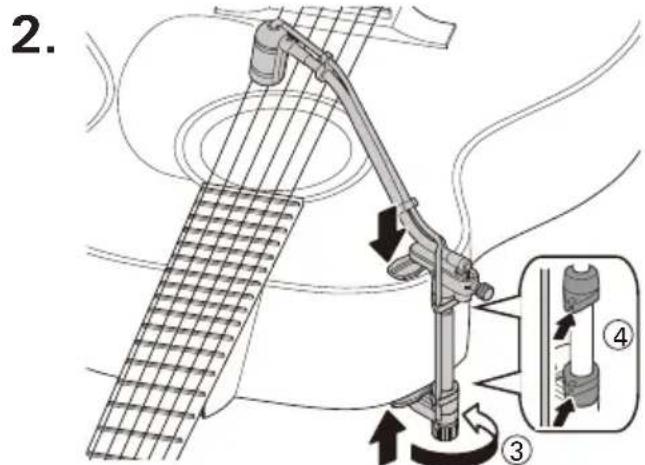

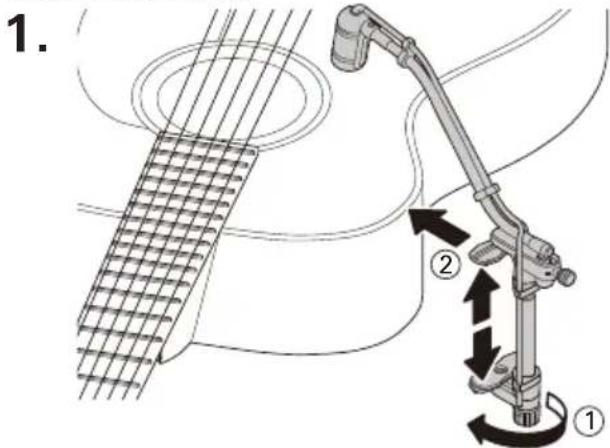

Gitarrenhalterung
- Drehen Sie die Schraube und stellen Sie die Länge ein.
Drehen Sie danach die Schraube fest, um die Halterung zu sichern. - Um Schäden am Instrument zu vermeiden, achten Sie daraufauf, die Schrauben nicht zu fest anzuziehen.
AT8491S

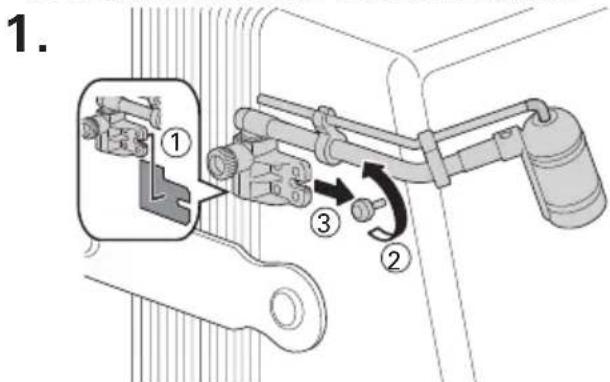

Oberflächenhalterung
- Bei Verwendung der Gitter-Halteschrauben am Akkordeon kann es je nach Form der Schraube möglich sein, dass das Produkt auf diese Weise nicht zu befestigen ist.
- Befestigen Sie das selbstklebende Silikonpad an der Rückseite der Halterung. Lösen Sie die Gitter-Halteschrauben des Akkordeons, setzen Sie die Halterung ein, undziehen Sie dann die Gitter-Halteschrauben fest, um Halterung und Gitter sicher zu befestigen.
AT8491S

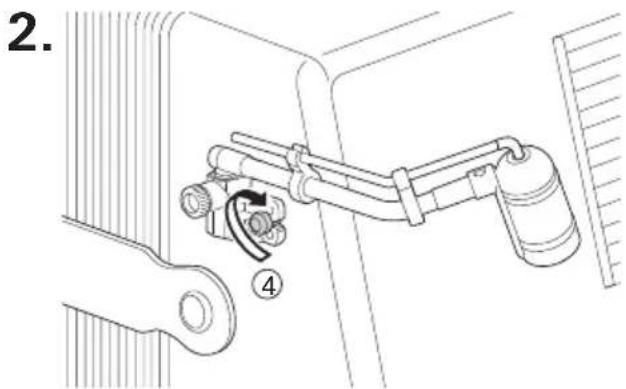

Oberflächenhalterung
- Bei Verwendung der Oberflächenbefestigungen
- Befestigen Sie den transparenten Schutzfilm (1) am Korpus des Instruments, und befestigen Sie darauf ein Befestigungspad für die Oberflächenmontage (2). Befestigen Sie ein weiteres Befestigungspad für die Oberflächenmontage (3) an der Rückseite der Halterung, und befestigen Sie diese sicher an der Oberflächenbefestigung am Korpus des Instruments.
- Befestigen Sie den transparenten Schutzfilm auf einer sauberen, möglichst geraden Oberfläche, so dass sich keine Luftblasen bilden.
- Sie können den transparenten Schutzfilm nicht an unbehandelten Holzteilen befestigen.
- Um die Klebekraft der Klebeoberflächen und der Halterungsbefestigung (2, 3) zu erhöhen, halten Sie sie nach der Befestigung etwa einen Tag lang kleben, bevor Sie schließlich die Halterung montieren und verwenden.
Technische Daten
| Element Elektret, permanent polarisierter Kondensator | |
| Richtcharakteristik Niere | |
| Frequenzgang 40 bis 20.000 Hz | |
| Trittschallfilter* 80 Hz, 12 dB/Oktave | |
| Empfindlichkeit am offenen Schaltkreis -49 dB (3,5 mV) (0 dB = 1 V/Pa, 1 kHz) | |
| Impedanz 200 Ohm | |
| Maximaler Eingangspegel 159 dB SPL (1 kHz THD 1 %) | |
| Dynamikumfang 130 dB (1 kHz bei max. SPL) | |
| Gerauschpegelabstand 65 dB (1 kHz bei 1Pa, A-gewichtet) | |
| Phantomspeisung 11 V bis 52 V DC, 3,5 mA | |
| Schalter* Eben, Low-Cut | |
| Gewicht Mikrofon: 14,5 g, Speiseadapter: 90 g | |
| Abmessungen | Mikrofon: Länge: 37,8 mm, Durchmesser: 12,2 mmSpeiseadapter: Länge: 92 mm, Durchmesser: 18,9 mm |
| Ausgangsstecker Speiseadapter: Integrierter 3-poliger XLRM-Stecker | |
| Kabel | 4,0 m langes, (fest mit dem Mikrofon verbundenes) abgeschirmtes Kabel mit 2Leitern, einem Durchmesser von 3,2 mm und einem HIROSE HR10-Stecker |
| Optionale, austauschbare Elemente UE-O Kugel, UE-H Hyperniere | |
| Zubehor | Speiseadapter AT8543, Mikrofon-Instrumentenhalterung,Geigenhalterung AT8468, Hartschalen-Etui |
Die charakteristische Gewichtung wurde bei Anschluss an einen Speiseadapter AT8543 gemessen.
- 1 Pascal = 10 Dynes/cm² = 10 Mikrobar = 94 dB SPL
- Im Rahmen der Produktverbesserung unterliegt das Produkt Änderungen ohne Vorankündigung
* An einem Speiseadapter AT8543 montiert.

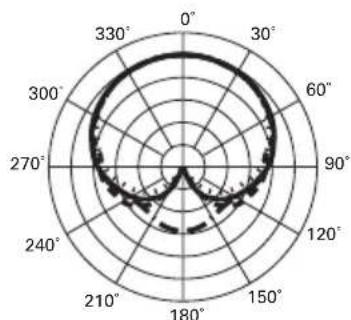

Richtcharakteristik
LEGENDE
SKALA VON 5 DEZIBEL PRO DIVISION

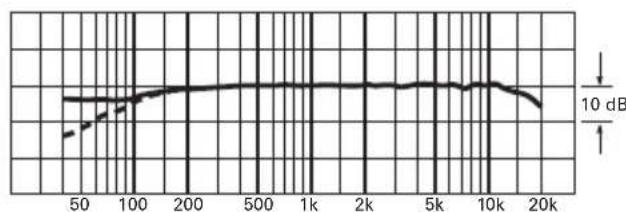

Frequenzgang
40-20,000 Hz
Frequenz in Hertz
Frequenzgang in dB
LEGENDE
| 0°, 50 cm |
| Low-Cut |
Die charakteristische Gewichtung wurde bei Anschluss an einen Speiseadapter AT8543 gemessen.
