ATM350GL - Microfono AUDIO TECHNICA - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo ATM350GL AUDIO TECHNICA in formato PDF.
| Tipo di prodotto | Microfono a condensatore a elettrete cardioide per strumento |
| Marca | Audio-Technica |
| Modello | ATM350GL |
| Direzionalità | Cardioide |
| Risposta in frequenza | 40 - 20 000 Hz |
| Sensibilità | -49 dB (3,5 mV) (0 dB = 1 V/Pa, 1 kHz) |
| Impedenza | 200 ohm |
| Pressione acustica massima | 159 dB SPL (1 kHz, 1% THD) |
| Rapporto segnale/rumore | 65 dB (1 kHz a 1 Pa, ponderato A) |
| Alimentazione | Alimentazione phantom 11 V a 52 V CC, 3,5 mA |
| Filtro taglio-bassi | 80 Hz, 12 dB/ottava (su modulo AT8543) |
| Peso (microfono) | 14,5 g |
| Peso (modulo di alimentazione) | 90 g |
| Dimensioni (microfono) | Lunghezza 37,8 mm, diametro 12,2 mm |
| Dimensioni (modulo di alimentazione) | Lunghezza 92 mm, diametro 18,9 mm |
| Lunghezza del cavo | 4 m (solidale al microfono) |
| Connettore di uscita | XLRM a 3 pin integrato (modulo di alimentazione) |
| Capsule intercambiabili (opzionali) | UE-O (omnidirezionale), UE-H (ipercardioide) |
| Accessori forniti | Modulo di alimentazione AT8543, fissaggio per chitarra AT8491G, collo di cigno lungo AT8490L, fissaggio per violino AT8468, custodia rigida da trasporto |
| Utilizzo consigliato | Chitarra, ottoni, legni, pianoforte, batteria, violino, fisarmonica |
| Manutenzione | Pulire con un panno asciutto e morbido. Evitare l'umidità e temperature superiori a 43 °C. |
| Sicurezza | Non sottoporre a urti, non smontare, non maneggiare con mani bagnate. |
| Riparabilità | Ricambi disponibili tramite servizio post-vendita. Capsule intercambiabili dall'utente. |
Domande frequenti - ATM350GL AUDIO TECHNICA
Domande degli utenti su ATM350GL AUDIO TECHNICA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale ATM350GL - AUDIO TECHNICA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ATM350GL del marchio AUDIO TECHNICA.
MANUALE UTENTE ATM350GL AUDIO TECHNICA
Microfono a condensatore cardioide per strumenti
Manual de usuario

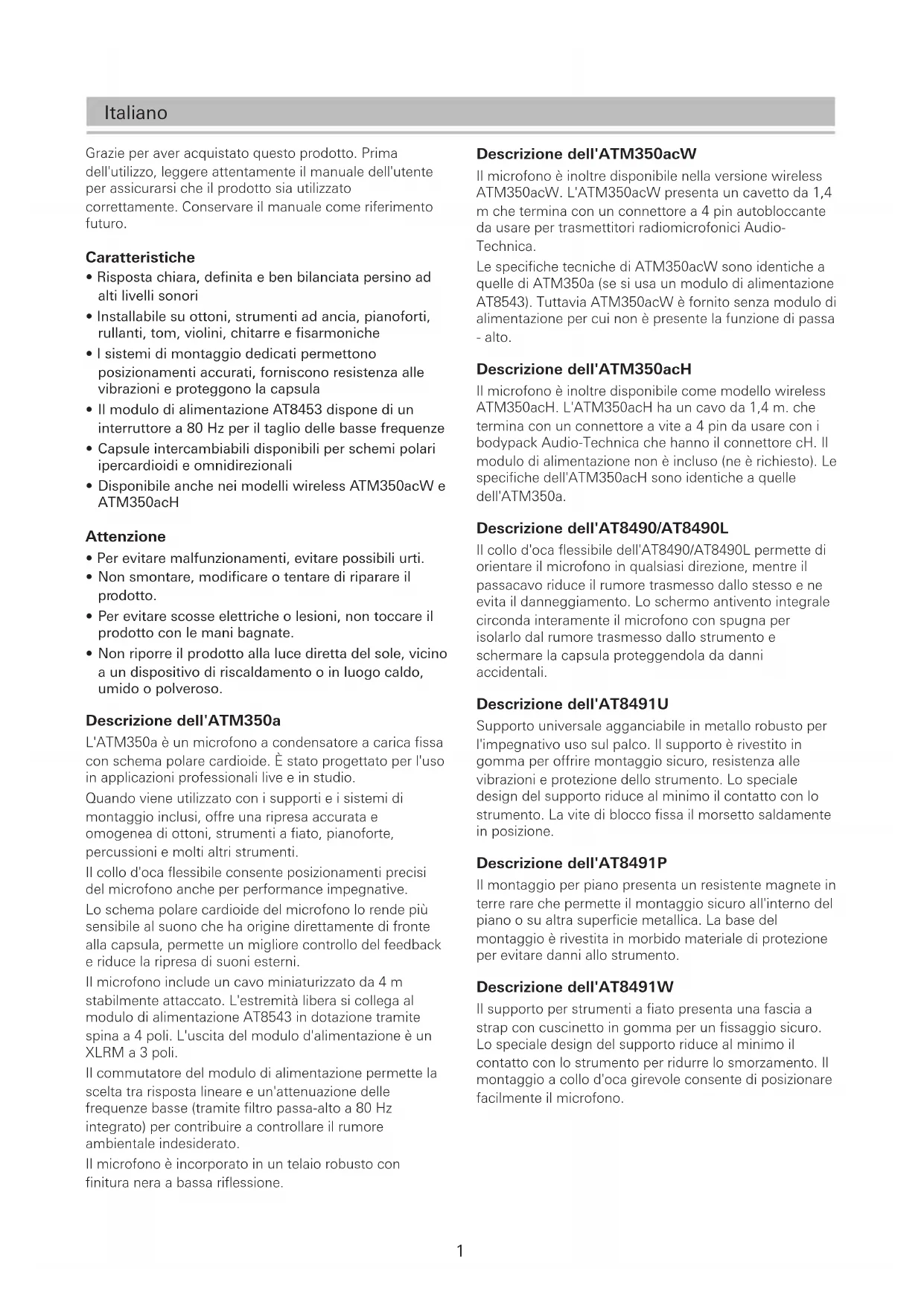

Grazie per aver acquistato questo prodotto. Prima dell'utilizzo, leggere attentamente il manuale dell'utente per assicurarsi che il prodotto sia utilizzato correttamente. Conservare il manuale come riferimento futuro.
Caratteristiche
- Risposta chiara, definita e ben bilanciata persino ad alti livelli sonori
- Installabile su ottoni, strumenti ad ancia, pianoforti, rullanti, tom, violini, chitarre e fisarmoniche
- I sistemi di montaggio dedicati permettono posizionamenti accurati, forniscono resistenza alle vibrazioni e proteggono la capsula
- Il modulo di alimentazione AT8453 dispone di un interruttore a 80 Hz per il taglio delle basse frequenze
- Capsule intercambiabili disponibili per schemi polari ipercardioidi e omnidirezionali
- Disponibile anche nei modelli wireless ATM350acW e ATM350acH
Attenzione
- Per evitare malfunzionamenti, evitare possibili urti.
- Non smontare, modificare o tentare di riparare il prodotto.
- Per evitare scosse elettriche o lesioni, non toccare il prodotto con le mani bagnate.
- Non riporre il prodotto alla luce diretta del sole, vicino a un dispositivo di riscaldamento o in luogo caldo, umido o polveroso.
Descrizione dell'ATM350a
L'ATM350a è un microfono a condensatore a carica fissa con schema polare cardioide. È stato progettato per l'uso in applicazioni professionali live e in studio.
Quando viene utilizzato con i supporti e i sistemi di montaggio inclusi, offre una ripresa accurata e omogenea di ottoni, strumenti a fiato, pianoforte, percussioni e molti altri strumenti.
Il collo d'oca flessibile consente posizionamenti precisi del microfono anche per performance impegnative.
Lo schema polare cardioide del microfono lo rende più sensibile al suono che ha origine direttamente di fronte alla capsula, permette un migliore controllo del feedback e riduce la ripresa di suoni esterni.
Il microfono include un cavo miniaturizzato da 4 m stabilmente attaccato. L'estremità libera si collega al modulo di alimentazione AT8543 in dotazione tramite spina a 4 poli. L'uscita del modulo d'alimentazione è un XLRM a 3 poli.
Il commutatore del modulo di alimentazione permette la scelta tra risposta lineare e un'attenuazione delle frequenze basse (tramite filtro passa-alto a 80 Hz integrato) per contribuire a controllare il rumore ambientale indesiderato.
Il microfono è incorporato in un telaio robusto con finitura nera a bassa riflessione.
Descrizione dell'ATM350acW
Il microfono è inoltre disponibile nella versione wireless ATM350acW. L'ATM350acW presenta un cavetto da 1,4 m che termina con un connettore a 4 pin autobloccante da usare per trasmettitori radiomicrofonici Audio-Technica.
Le specifiche tecniche di ATM350acW sono identiche a quelle di ATM350a (se si usa un modulo di alimentazione AT8543). Tuttavia ATM350acW è fornito senza modulo di alimentazione per cui non è presente la funzione di passa - alto.
Descrizione dell'ATM350acH
Il microfono è inoltre disponibile come modello wireless ATM350acH. L'ATM350acH ha un cavo da 1,4 m. che termina con un connettore a vite a 4 pin da usare con i bodypack Audio-Technica che hanno il connettore cH. Il modulo di alimentazione non è incluso (ne è richiesto). Le specifiche dell'ATM350acH sono identiche a quelle dell'ATM350a.
Descrizione dell'AT8490/AT8490L
Il collo d'oca flessibile dell'AT8490/AT8490L permette di orientare il microfono in qualsiasi direzione, mentre il passacavo riduce il rumore trasmesso dallo stesso e ne evita il danneggiamento. Lo schermo antivento integrale circonda interamente il microfono con spugna per isolarlo dal rumore trasmesso dallo strumento e schermare la capsula proteggendola da danni accidentali.
Descrizione dell'AT8491U
Supporto universale agganciabile in metallo robusto per l'impegnativo uso sul palco. Il supporto è rivestito in gomma per offrire montaggio sicuro, resistenza alle vibrazioni e protezione dello strumento. Lo speciale design del supporto riduce al minimo il contatto con lo strumento. La vite di blocco fissa il morsetto saldamente in posizione.
Descrizione dell'AT8491P
Il montaggio per piano presenta un resistente magnete in terre rare che permette il montaggio sicuro all'interno del piano o su altra superficie metallica. La base del montaggio è rivestita in morbido materiale di protezione per evitare danni allo strumento.
Descrizione dell'AT8491W
Il supporto per strumenti a fiato presenta una fascia a strap con cuscinetto in gomma per un fissaggio sicuro. Lo speciale design del supporto riduce al minimo il contatto con lo strumento per ridurre lo smorzamento. Il montaggio a collo d'oca girevole consente di posizionare facilmente il microfono.
Descrizione dell'AT8491D
L'hardware per l'installazione su batteria è un dispositivo brevettato che utilizza il dado del tamburo per fissare saldamente il microfono, senza impedire l'accordatura. Il collo d'oca può essere posizionato in verticale o in orizzontale secondo le proprie esigenze con minima visibilità.
Descrizione dell'AT8468
Il supporto per violino si fissa sotto le corde, tra il ponticello e la cordiera, per una ripresa ottimale del violino e degli altri strumenti a corda.
Descrizione dell'AT8491G
L'hardware per l'installazione su chitarra ha una vite/morsetto regolabile con cuscinetti montabile anche su altri strumenti a corda, lasciando sulla cassa segni minimi.
Il morsetto può essere regolato con lunghezze comprese tra 90 mm e 135 mm.
Descrizione dell'AT8491S
Il morsetto da superficie è stato realizzato per fisarmoniche e altri strumenti dalla forma particolare. Il morsetto ha una tacca e può essere montato saldamente utilizzando la vite della griglia della fisarmonica e il cuscinetto in silicone adesivo incluso, oppure in modo temporaneo utilizzando i cuscinetti a nastro inclusi. È inclusa anche una pellicola protettiva, che previene qualsiasi danno alla finitura dello strumento.
Descrizione dell'AT8475
Il morsetto da superficie per AT8491S include due cuscinetti adesivi in silicone, due cuscinetti a nastro, due cuscinetti da superficie e due pellicole trasparenti di protezione.
Uso e manutenzione
L'ATM350a richiede un'alimentazione phantom da 11 V - 52 V per il funzionamento.
L'uscita è bilanciata a bassa impedenza (Lo-Z). Il segnale è presente sui Pin 2 e 3; il Pin 1 è a massa (schermo). La fase di uscita è "Pin 2 caldo": la pressione acustica positiva produce tensione positiva al Pin 2.
Per evitare cancellazioni di fase e suono insoddisfacente, tutti i cavi del microfono devono essere collegati correttamente: da Pin 1 a Pin 1, ecc.
Il filtro passa-alto da 80Hz presente sul modulo di alimentazione AT8543 rende semplice e immediato l'inserimento di un taglio delle basse frequenze. In questo modo si riduce al minimo la ripresa di rumori indesiderati, come quelli prodotti dagli impianti di climatizzazione. Per attivare il filtro passa-alto, spostare l'interruttore verso la linea curva.
Non lasciare il microfono al sole o in zone in cui la temperatura supera i 43° C per periodi prolungati. Evitare anche valori estremi di umidità.
Manuale dell'utente / Accessori
Confezioni
ATM350U :
ATM350a, AT8490, AT8491U, AT8543, AT8468, astuccio rigido
ATM350UL :
ATM350a, AT8490L, AT8491U, AT8543, AT8468, astuccio rigido
ATM350PL :
ATM350a, AT8490L, AT8491P, AT8543, AT8468, astuccio rigido
ATM350W :
ATM350a, AT8490, AT8491W, AT8543, AT8468, astuccio rigido
ATM350D :
ATM350a, AT8490, AT8491D, AT8543, AT8468, astuccio rigido
ATM350GL :
ATM350a, AT8490L, AT8491G, AT8543, AT8468, astuccio rigido
ATM350S, ATM350SL :
ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, astuccio rigido
ATM350UcW :
ATM350acW, AT8490, AT8491U, AT8468, astuccio rigido
ATM350UcH :
ATM350acH, AT8490, AT8491U, AT8468, astuccio rigido
ESCLUSIONE DI RESPONSABILITÀ
Questo prodotto è stato realizzato per l'utilizzo come supporto rimovibile per microfono su vari strumenti musicali. Se utilizzato adeguatamente, il prodotto non danneggerà la finitura o la struttura dello strumento. Per precauzione, tuttavia, il prodotto non dovrebbe essere lasciato a tempo indeterminato sullo strumento e, idealmente, dovrebbe essere rimosso dopo ogni singolo utilizzo. Audio-Technica non potrà in nessun caso essere ritenuta responsabile di qualsiasi danno causato allo strumento musicale a seguito dell'utilizzo del presente prodotto.
Montaggio del microfono
AT8490/AT8490L
Collo d'oca (standard/lungo)

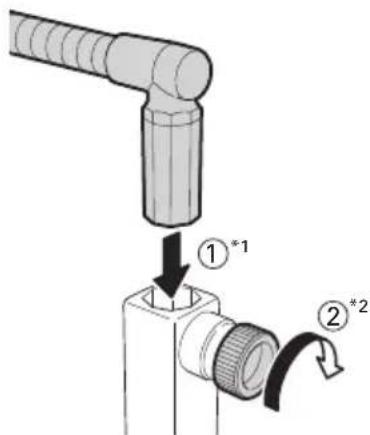

Fissaggio del collo d'oca sugli accessori di montaggio
- Il collo d'oca può essere fissato a 90°.
*1 Inserire completamente il flessibile nell'apposito foro presente sul supporto per il montaggio. Stringere fermamente la vite per ottenere un bloccaggio sicuro.
*2 Non forzare la vite se sono presenti oggetti estranei che ne ostacolano il serraggio. Non utilizzare utensili per stringere la vite per non rischiare di danneggiare la filettatura o la vite stessa.
Configurazione del montaggio sullo strumento
AT8491U
Supporto universale agganciabile
- Per prevenire danni allo strumento, evitare di serrare eccessivamente la vite.
AT8491P
Montaggio per piano
- Il montaggio va fissato a una superficie metallica. Tenere lontani dal magnete nella parte inferiore del montaggio telefoni cellulari, orologi analogici, schede magnetiche e simili, per evitare che vengano danneggiati o cancellati.
AT8491W
Montaggio per strumento a fiato
- Regolare la posizione del microfono facendo ruotare la parte superiore del montaggio.
AT8491D
Montaggio per batteria
- Il dado superiore ruota liberamente per consentire la regolazione con il microfono montato.

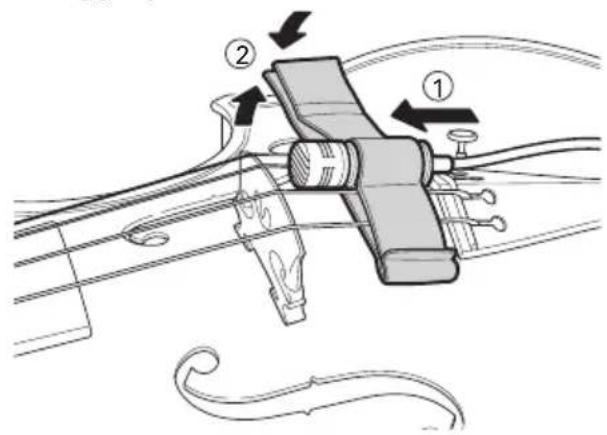

AT8468
Montaggio per violino
Morsetto per chitarra
- Per prevenire danni allo strumento, evitare di serrare eccessivamente la vite.

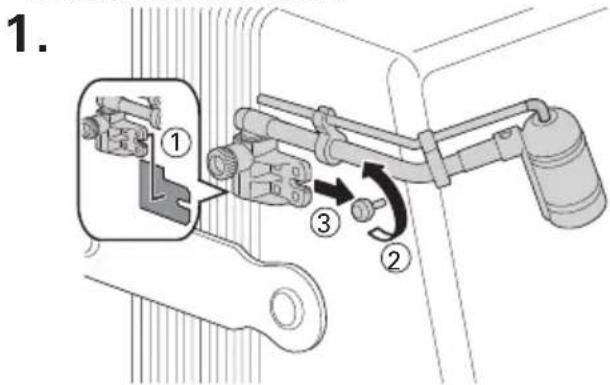

AT8491S
Morsetto da superficie
- Da utilizzare insieme alla vite di bloccaggio della griglia della fisarmonica A seconda del tipo di vite, l'installazione potrebbe non essere possibile in tal modo.
AT8491S
Morsetto da superficie
• Da utilizzare insieme ai cuscinetti da superficie
- Attaccare la pellicola trasparente protettiva (①) al corpo dello strumento, quindi attaccarvi sopra il cuscinetto a nastro (②). Attaccare inoltre il secondo cuscinetto (③) sul retro della piastra del morsetto, e unire il tutto ai due elementi già attaccati al corpo dello strumento per fissare saldamente l'unità. - Attaccare la pellicola trasparente protettiva su una superficie piatta e pulita, in modo che non si formino bolle d'aria. - Non è possibile attaccare la pellicola trasparente protettiva su parti in legno non finite (grezze). - Per stabilizzare la forza adesiva dei cuscinetti di superficie (②, ③), dopo averli attaccati attendere almeno un giorno prima di utilizzare il morsetto.
Specifiche tecniche
| Capsula Condensatore polarizzato permanentemente, a piastra posteriore, a carica fissa | |
| Schema polare Cardioide | |
| Risposta in frequenza 40 - 20.000 Hz | |
| Attenuatore delle frequenze basse* 80 Hz, 12 dB/ottava | |
| Sensibilità a circuito aperto -49 dB (3,5mV) (0dB=1V/Pa, 1 kHz) | |
| Impedenza 200 ohm | |
| Max pressione sonora d'ingresso 159 dB SPL (1 kHz THD 1%) | |
| Gamma dinamica 130 dB (1 kHz a SPL max) | |
| Rapporto segnale/rumore 65 dB (1 kHz a 1Pa, pesata in A) | |
| Requisiti alimentazione Phantom 11 V - 52 V cc, 3,5 mA | |
| Commutatore* Lineare, attenuatore | |
| Peso Microfono: 14,5 g, Modulo di alimentazione: 90 g | |
| Dimensioni | Microfono: 37,8 mm lunghezza, 12,2 mm diametro@@Modulo di alimentazione: 92 mm lunghezza, 18,9 mm diametro |
| Connettore di uscita Modulo di alimentazione: Tipo XLRM 3 poli integrato | |
| Cavo/i | Cavo 4,0 m lunghezza (stabilmente attaccato al microfono), 3,2 mm diametro, a 2 conduttori schermato con connettore tipo HIROSE HR10 |
| Capsule intercambiabili opzionali UE-O omnidirezionale, UE-H ipercardioide | |
| Accessori | Modulo di alimentazione AT8543, montaggio del microfono per lo strumento, montaggio per violino AT8468, custodia rigida |
- Specifica misurata quando si è connessi al modulo di alimentazione AT8543.
- 1 Pascal = 10 dyn/cm ^2 = 10 microbar = SPL 94 dB
- Per il miglioramento del prodotto, lo stesso è soggetto a modifica senza preavviso.
* Presente sul modulo di alimentazione AT8543.
Schema polare
Risposta in frequenza
40–20,000 Hz
line
| x | y | | ---- | ----- | | 50 | ~0.8 | | 100 | ~0.9 | | 200 | ~0.95 | | 500 | ~0.98 | | 1k | ~0.99 | | 2k | ~0.99 | | 5k | ~0.99 | | 10k | ~0.98 | | 20k | ~0.95 |Frequenza in Hertz
Risposta en dB
LEGENDA
| 0°, 50 cm | |
| Attenuatore |
- Specifica misurata quando si è connessi al modulo di alimentazione AT8543.
