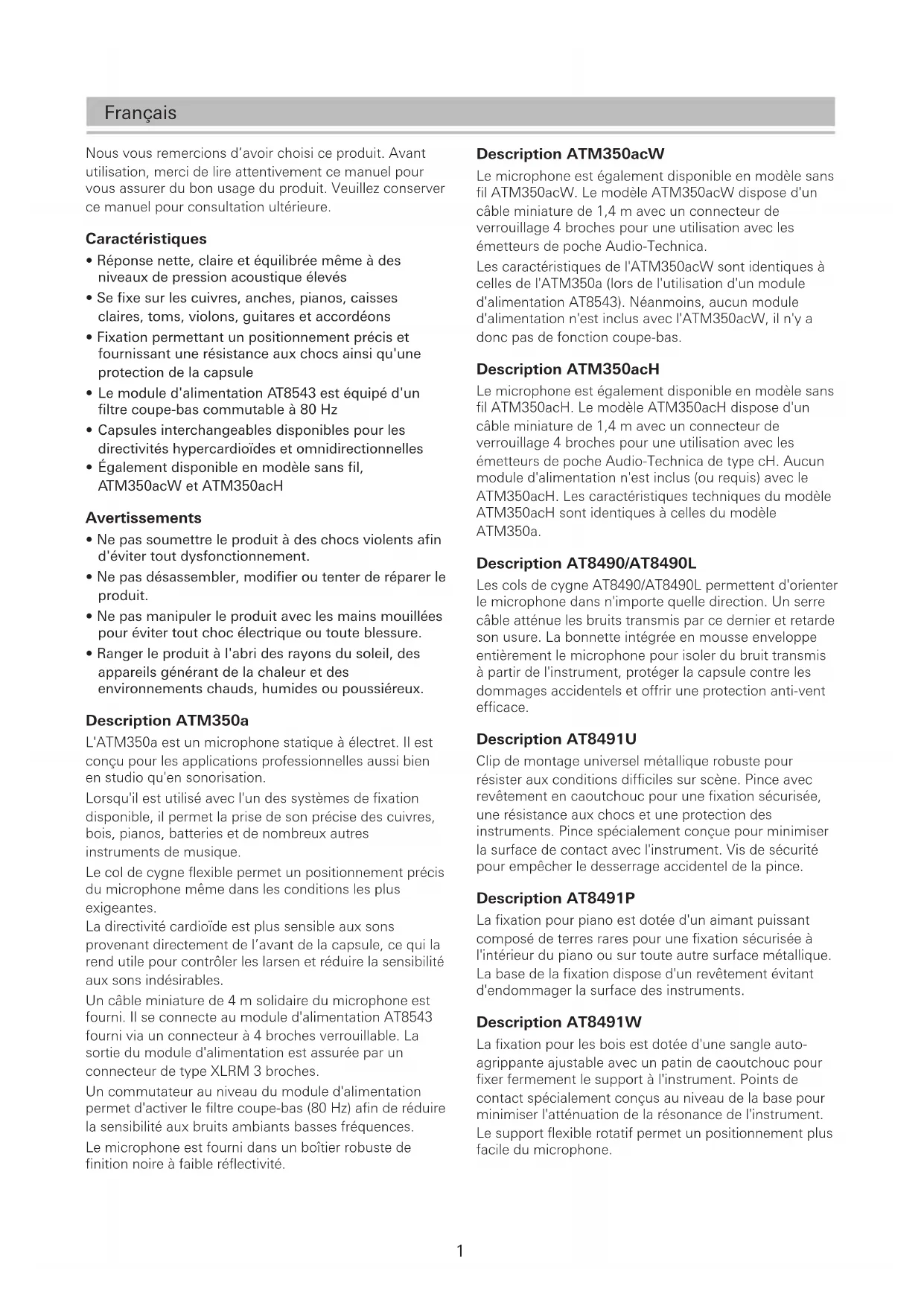

MODE D'EMPLOI ATM350GL AUDIO TECHNICA
Manuel de l'utilisateur
Microphone à condensateur cardioïde pour instrument
Nous vous remercions d'avoir choisi ce produit. Avant utilisation, merci de lire attentivement ce manuel pour vous assurer du bon usage du produit. Veuillez conserver ce manuel pour consultation ultérieure.
Caractéristiques
- Réponse nette, claire et équilibrée même à des niveaux de pression acoustique élevés
- Se fixe sur les cuivres, anches, pianos, caisses claires, toms, violons, guitares et accordéons
- Fixation permettant un positionnement précis et fournissant une résistance aux chocs ainsi qu'une protection de la capsule
- Le module d'alimentation AT8543 est équipé d'un filtre coupe-bas commutable à 80 Hz
- Capsules interchangeables disponibles pour les directivités hypercardioides et omnidirectionnelles
- Également disponible en modèle sans fil, ATM350acW et ATM350acH
Avertissements
- Ne pas soumettre le produit à des chocs violents afin d'éviter tout dysfonctionnement.
- Ne pas désassembler, modifier ou tenter de réparer le produit.
- Ne pas manipuler le produit avec les mains mouillées pour éviter tout choc électrique ou toute blessure.
- Ranger le produit à l'abri des rayons du soleil, des appareils générant de la chaleur et des environnements chauds, humides ou poussiéreux.
Description ATM350A
L'ATM350a est un microphone statique à électret. Il est conçu pour les applications professionnelles aussi bien en studio qu'en sonorisation.
Lorsqu'il est utilisé avec l'un des systèmes de fixation disponibles, il permet la prise de son précise des cuivres, bois, pianos, batteries et de nombreux autres instruments de musique.
Le col de cygne flexible permet un positionnement précis du microphone même dans les conditions les plus exigeantes.
La directivité cardioïde est plus sensible aux sons provenant directement de l'avant de la capsule, ce qui la rend utile pour contrôler les larsen et réduire la sensibilité aux sons indésirables.
Un câble miniature de 4 m solidaire du microphone est fourni. Il se connecte au module d'alimentation AT8543 fourni via un connecteur à 4 broches verrouillable. La sortie du module d'alimentation est assurée par un connecteur de type XLRM 3 broches.
Un commutateur au niveau du module d'alimentation permet d'activer le filtre coupe-bas (80 Hz) afin de réduire la sensibilité aux bruits ambiants de basses fréquences.
Le microphone est fourni dans un boîtier robuste de finition noire à faible réflectivité.
Description ATM350ACW
Le microphone est également disponible en modèle sans fil ATM350acW. Le modèle ATM350acW dispose d'un câble miniature de 1,4 m avec un connecteur de verrouillage 4 broches pour une utilisation avec les émetteurs de poche Audio-Technica.
Les caractéristiques de l'ATM350acW sont identiques à celles de l'ATM350a (lors de l'utilisation d'un module d'alimentation AT8543). Néanmoins, aucun module d'alimentation n'est inclus avec l'ATM350acW, il n'y a donc pas de fonction coupe-bas.
Description ATM350ACH
Le microphone est également disponible en modèle sans fil ATM350acH. Le modèle ATM350acH dispose d'un câble miniature de 1,4 m avec un connecteur de verrouillage 4 broches pour une utilisation avec les émetteurs de poche Audio-Technica de type cH. Aucun module d'alimentation n'est inclus (ou requis) avec le ATM350acH. Les caractéristiques techniques du modèle ATM350acH sont identiques à celles du modèle ATM350a.
Description AT8490/at8490l
Les cols de cygne AT8490/AT8490L permettent d'orienter le microphone dans n'importe quelle direction. Un serre-câble atténue les bruits transmis par ce dernier et retarde son usure. La bonnette intégrée en mousse enveloppe entièrement le microphone pour isoler du bruit transmis à partir de l'instrument, protéger la capsule contre les dommages accidentels et offrir une protection anti-vent efficace.
Description AT8491U
Clip de montage universel métallique robuste pour résister aux conditions difficiles sur scène. Pince avec revêtement en caoutchouc pour une fixation sécurisée, une résistance aux chocs et une protection des instruments. Pince spécialement conçue pour minimiser la surface de contact avec l'instrument. Vis de sécurité pour empêcher le desserrage accidentel de la pince.
Description AT8491P
La fixation pour piano est dotée d'un aimant puissant composé de terres rares pour une fixation sécurisée à l'intérieur du piano ou sur toute autre surface métallique. La base de la fixation dispose d'un revêtement évitant d'endommager la surface des instruments.
Description AT8491W
La fixation pour les bois est dotée d'une sangle auto-agrippante ajustable avec un patin de caoutchouc pour fixer fermement le support à l'instrument. Points de contact spécialement conçus au niveau de la base pour minimiser l'atténuation de la résonance de l'instrument. Le support flexible rotatif permet un positionnement plus facile du microphone.
Description AT8491D
La fixation pour batterie s'appuie sur une conception brevetée qui utilise la coquille du fût pour fixer le microphone de manière sûre tout en permettant l'accordage de l'instrument. La suspension flexible peut être positionnée verticalement ou horizontalement pour un placement optimal et discret.
Description AT8468

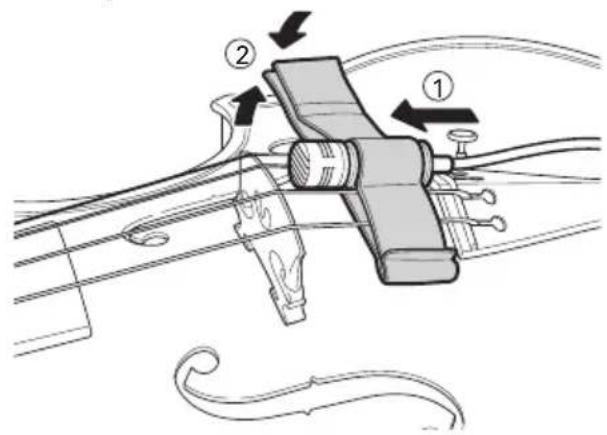

Pour utiliser la fixation pour violon incluse, placez le microphone dans la fixation élastique prévue à cet effet. Détachez les bandes auto-agrippantes, passez la bande derrière les cordes entre le cordier et le chevalet de l'instrument. Refermez les autour des cordes. Le microphone doit être placé sur la partie supérieure, la capsule orientée vers le chevalet.
Description AT8491G
La fixation pour guitare est équipée d'une pince robuste réglable à l'aide de vis et munie de patins. Elle se fixe aux guitares et autres instruments à cordes en laissant moins de marques.
Vous pouvez régler la longueur de la pince entre 90 mm et 135 mm.
Description AT8491S
La fixation en surface est conçue pour les accordéons et autres applications difficiles. La fixation crantée peut être mise en place de manière permanente à l'aide de la vis pour grille d'accordéon et du patin adhésif en silicone fourni, ou provisoirement à l'aide des patins adhésifs de fixation fournis. Un film de protection transparent est également inclus pour éviter d'endommager la finition de l'instrument.
Description AT8475
Le kit de fixation en surface pour AT8491S inclut deux patins adhésifs en silicone, deux patins adhésifs de fixation sur support, deux patins de fixation en surface et deux films de protection transparents.
Fonctionnement et entretien
L'ATM350a nécessite une alimentation fantôme de 11 V à 52 V pour fonctionner.
La sortie du module d'alimentation est symétrique basse impédance. Le signal se trouve sur les broches 2 et 3 ; la broche 1 correspond à la terre (blindage). Le point chaud est en deux (la tension positive sur le point chaud est générée par une pression acoustique positive sur la capsule).
Pour éviter une annulation de la phase et un son de mauvaise qualité, tous les câbles de micro doivent être câblés de la même manière : broche 1 avec broche 1, etc.
Le commutateur de filtre coupe-bas 80-Hz sur le module d'alimentation AT8543 permet de permuter facilement entre une réponse en fréquence plate et une atténuation des graves. Il réduit le captage de bruits basse fréquence indésirables, comme les systèmes de climatisation. Pour activer le filtre coupe-bas, faites glisser le commutateur vers la ligne oblique.
Évitez de laisser le microphone en plein soleil ou dans des endroits où la température est supérieure à 43 °C pendant une période prolongée. Évitez également une trop forte humidité pendant de longues périodes.
ATM350U:
ATM350U, AT8490, AT8491U, AT8543, AT8468, hard shell carry case
ATM350UL:
ATM350a, AT8490L, AT8491U, AT8543, AT8468, hard shell carry case
ATM350PL:
ATM350A, AT8490L, AT8491P, AT8543, AT8468, hard shell carry case
ATM350W:
ATM350A, AT8490, AT8491W, AT8543, AT8468, hard shell carry case
ATM350D:
ATM350A, AT8490, AT8491D, AT8543, AT8468, hard shell carry case
ATM350GL:
ATM350a, AT8490L, AT8491G, AT8543, AT8468, hard shell carry case
ATM350S, ATM350SL :
ATM350a, AT8490 (ATM350SL: AT8490L), AT8491S, AT8475, AT8543, AT8468, hard shell carry case
ATM350acW, AT8490, AT8491U, AT8468, hard shell carry case
ATM350acH, AT8490, AT8491U, AT8468, hard shell carry case
Décharge de responsabilité
Ce produit est conçu pour être utilisé comme monture de microphone amovible sur divers instruments de musique. S'il est utilisé correctement, ce produit n'endommagera pas la finition ni les instruments de quelque autre manière. Par précaution toutefois, ce produit ne devrait pas être laissé indéfiniment sur un instrument et devrait, dans l'idéal, être retiré après chaque utilisation. Audio-Technica décline toute responsabilité en cas de dommages causés à un instrument de musique suite à l'utilisation de ce produit.

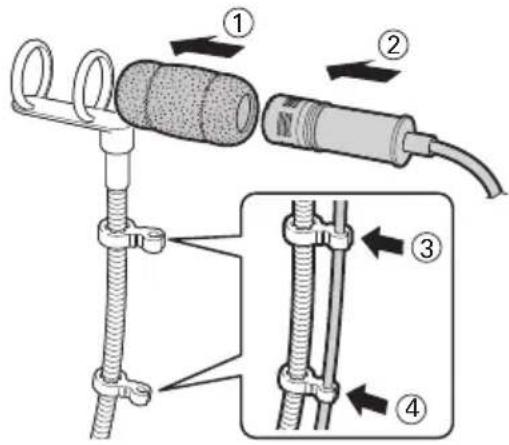

Fixation du microphone
AT8490/AT8490L
Col de cygne (standard / long)
Fixation du col de cygne sur les supports
- Le col de cygne peut être fixé à un angle de 90°. *1 Insérez le col de cygne jusqu'à ce qu'il atteigne la base de l'orifice sur le support. Serrez solidement la vis sur le support pour la fixer. *2 Ne forcez pas la vis s'il n'y a aucun objet étranger sur le passage. N'utilisez pas d'outils pour serrer la vis. Dans le cas contraire, les filets pourraient être rayés ou la vis endommagée.
Fixations des supports sur les instruments
AT8491U
Clip de montage universel
- Pour éviter d'endommager l'instrument, veillez à ne pas serrer la vis de manière excessive.
AT8491P
Fixation pour piano
- Le support doit être fixé sur une surface métallique. Ne laissez pas des téléphones mobiles, horloges analogiques, cartes magnétiques, etc. à proximité de l'aimant situé dans la partie inférieure du support pour éviter d'endommager ou d'effacer leur contenu.
Fixation pour bois
- Ajustez la position du microphone en faisant tourner la partie supérieure du support.

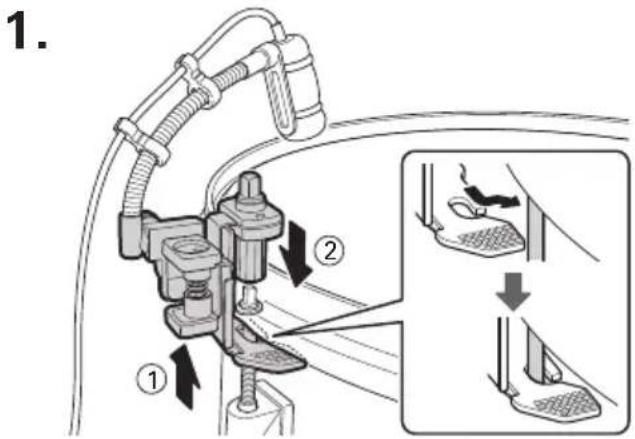

Fixation pour batterie
- Le boulon supérieur tourne librement pour permettre l'accordage lorsque le microphone est fixé.
Fixation pour guitare
- Pour éviter d'endommager l'instrument, veillez à ne pas serrer la vis de manière excessive.

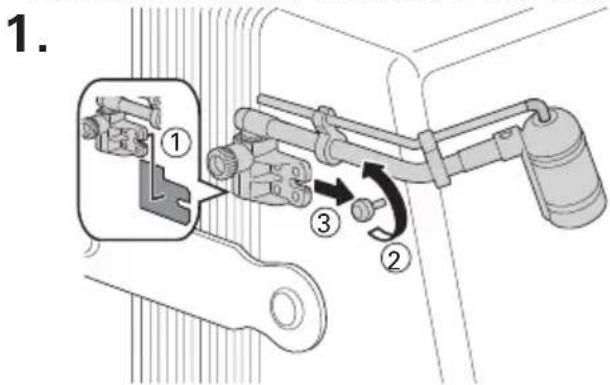

Fixation en surface
- En cas d'utilisation de la vis de fixation de grille sur l'accordéon Selon la forme de la vis, vous ne pourrez pas nécessairement effectuer l'installation de cette manière.
Fixation en surface
- En cas d'utilisation des fixations en surface
- Apposez le film de protection transparent (①) sur le corps de l'instrument, et apposez un patin adhésif de fixation en surface (②) par-dessus. Apposez également un patin adhésif de fixation (③) au dos de la fixation, puis apposez-le sur la fixation en surface sur le corps de l'instrument pour sécuriser l'équipement.
- Apposez le film de protection transparent sur une surface propre et plate pour éviter la formation de bulles d'air.
- Vous ne pouvez pas apposer le film de protection transparent sur des pièces en bois sans finition.
- Pour stabiliser le pouvoir adhésif des côtés collants des fixations de surface et de montage (②, ③), laissez-les en place pendant un jour après les avoir apposées sur le support.
Caractéristiques techniques
| Capsule Statique à électret | |
| Directivité Cardioïde | |
| Réponse en fréquence 40-20 000 Hz | |
| Filtre coupe-bas* 80 Hz, 12 dB/octave | |
| Sensibilité -49 dB (3,5mV) (0dB=1V/Pa, 1 kHz) | |
| Impédance 200 ohms | |
| Pression Acoustique Maximale 159 dB SPL (1 kHz THD 1%) | |
| Dynamique 130 dB (1 kHz à SPL Max) | |
| Rapport signal/bruit 65 dB (1 kHz at 1Pa, pondéré en A) | |
| Alimentation fantôme 11 V à 52 V CC, 3,5 mA | |
| Commutateur* Plat, Coupe-bas | |
| Poids Microphone : 14,5 g, Module d'alimentation : 90 g | |
| Dimensions | Microphone : Longueur 37,8 mm, diamètre 12,2 mmModule d'alimentation : Longueur 92 mm, diamètre 18,9 mm |
| Connecteur de sortie Module d'alimentation : Type XLRM 3 broches intégré | |
| Câble(s) | Longueur 4 m (solidaire du microphone), diamètre 3,2 mm, câble blindé à 2 conducteurs avec connecteur type HIROSE HR10 |
| Capsules interchangeables (en option) UE-O omnidirectionnel, UE-H hypercardioïde | |
| Accessoires | Module d'alimentation AT8543, fixation pour instrument,fixation pour violon AT8468, étui de transport rigide |
- Poids de la caractéristique mesuré lorsque connecté à un module d'alimentation AT8543.
- 1 Pascal = 10 dynes/cm² = 10 microbars = 94 dB SPL
- Dans le cadre de l'amélioration du produit, ce dernier peut être modifié sans préavis. * Monté sur un module d'alimentation AT8543.
Directivité
Réponse en fréquence
40–20,000 Hz
line
| Frequency | Amplitude (dB) | | --------- | -------------- | | 50 | ~0.8 | | 100 | ~1.0 | | 200 | ~1.2 | | 500 | ~1.3 | | 1k | ~1.4 | | 2k | ~1.4 | | 5k | ~1.4 | | 10k | ~1.4 | | 20k | ~1.3 |Fréquence en Hertz Réponse en dB
LÉGENDE
| 0°, 50 cm | |
| Atténuation des graves |
- Poids de la caractéristique mesuré lorsque connecté à un module d'alimentation AT8543.
AT8490/AT8490L
Schwanenhals (standard/lang)
