Type de produit	Microphone statique à électret
Marque	Audio-Technica
Modèle	ATR7500
Directivité	Unidirectionnel (stéréo)
Réponse en fréquences	300 à 15 000 Hz
Sensibilité	-38 dB (0 dB=1 V/Pa, 1 kHz)
Impédance	1 500 ohms
Alimentation	Alimentation par fiche (2 à 5 V)
Dimensions (sans bonnette)	Longueur 140 mm, diamètre maximal du corps 13 mm
Fiche de connexion	Mini-fiche stéréo plaquée-or de 3,5 mm (3 bornes)
Poids (corps du microphone)	Environ 12,5 g
Accessoires fournis	Bonnette anti-vent, attache de fiche, pochette
Utilisation prévue	Microphone pour caméra avec entrée microphone compatible
Précautions d'utilisation	Ne pas soumettre à des chocs violents, ne pas démonter, ne pas manipuler avec les mains mouillées, ranger à l'abri du soleil et de la chaleur
Entretien et nettoyage	Essuyer avec un chiffon sec et doux
Sécurité	Respecter les avertissements, ne pas forcer la connexion, débrancher par la fiche
Garantie	2 ans (garantie légale de conformité)

FOIRE AUX QUESTIONS - ATR7500 AUDIO TECHNICA

Comment brancher le microphone ATR7500 à ma caméra ?

Insérez la mini-fiche stéréo de 3,5 mm dans la borne d'entrée microphone de votre caméra. Assurez-vous que votre caméra supporte l'alimentation par fiche (2 à 5 V). Utilisez l'attache de fiche fournie pour éviter la rotation.

Quel type de pile ou alimentation est nécessaire ?

Le microphone est alimenté par la fiche elle-même (alimentation par fiche). Aucune pile n'est requise. La tension d'alimentation doit être comprise entre 2 et 5 V fournie par l'appareil connecté.

Puis-je utiliser ce microphone avec un ordinateur ?

Oui, à condition que l'ordinateur dispose d'une prise jack microphone 3,5 mm compatible avec une alimentation par fiche. Attention, les prises 4 pôles (casque+micro) ne sont pas supportées.

Comment fixer l'attache de fiche ?

Fixez l'attache de fiche fournie à la caméra en l'enroulant autour d'une protubérance ou d'une pièce adaptée. Cela empêche la rotation de la fiche pendant l'utilisation.

Que faire si le son est faible ou absent ?

Vérifiez que la fiche est correctement enfoncée et que la caméra est réglée sur l'entrée microphone. Assurez-vous que l'alimentation par fiche est active (2-5 V). Testez avec un autre appareil.

Comment entretenir mon microphone ?

Nettoyez le boîtier avec un chiffon sec et doux. Rangez-le dans la pochette fournie à l'abri de l'humidité et de la chaleur. Ne pas utiliser de solvants.

Puis-je utiliser ce microphone en extérieur ?

Oui, la bonnette anti-vent fournie réduit les bruits du vent. Évitez toute exposition prolongée à la pluie ou à une humidité élevée.

Quelle est la directivité du microphone ?

Le microphone est unidirectionnel stéréo : il capte principalement le son provenant de l'avant, tout en offrant une prise stéréo spatiale.

Quels accessoires sont inclus ?

Sont fournis : une bonnette anti-vent, une attache de fiche et une pochette de rangement.

Que faire si la fiche ne s'insère pas correctement ?

Vérifiez l'orientation de la fiche et insérez-la droit. Ne forcez pas en diagonale. Si le problème persiste, l'appareil connecté peut ne pas être compatible.

MODE D'EMPLOI ATR7500 AUDIO TECHNICA

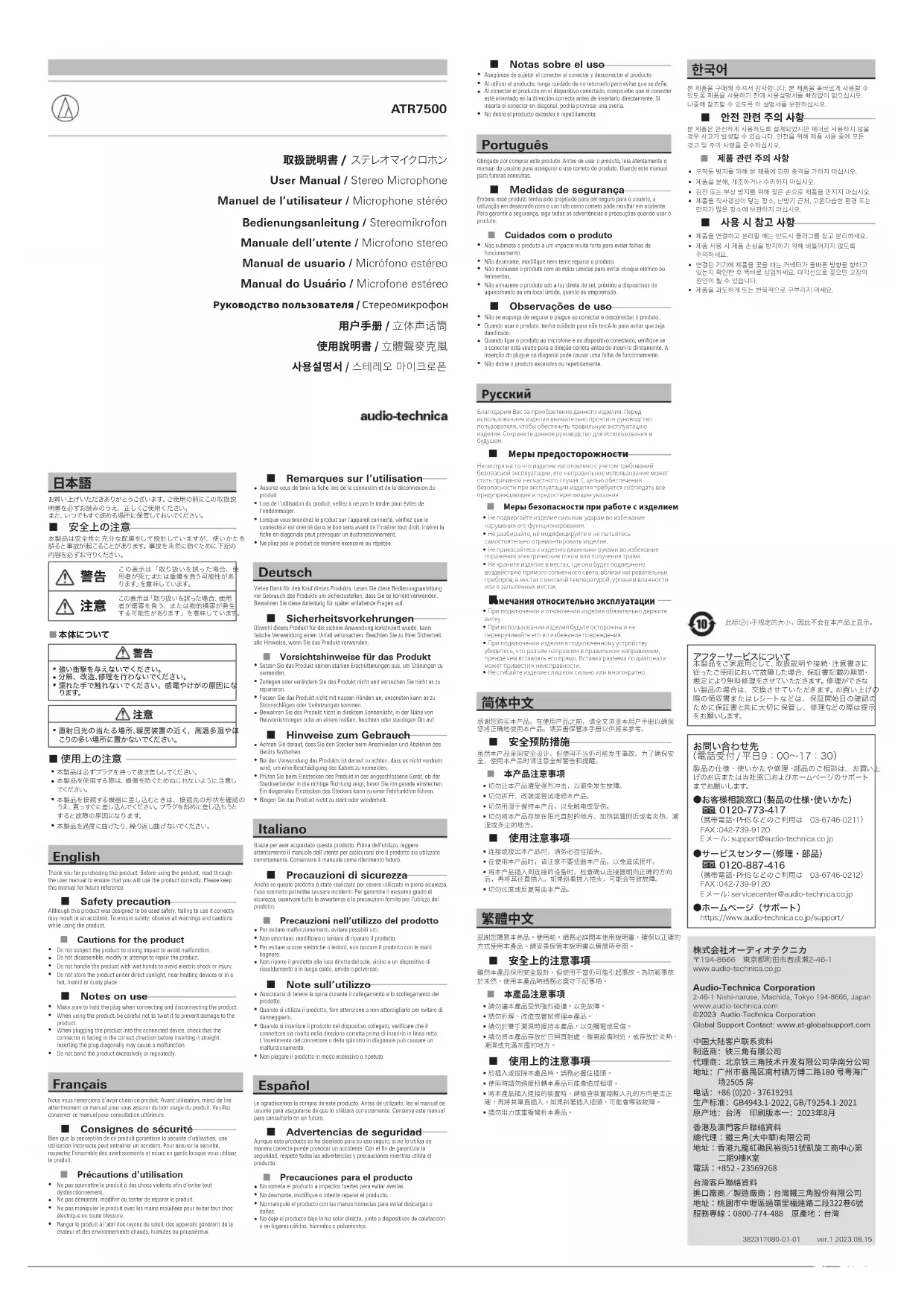

Manuel de l'utilisateur / Microphone stéréo

Nous vous remercions d'avoir choisi ce produit. Avant utilisation, merci de lire attentivement ce manuel pour vous assurer du bon usage du produit. Veuillez conserver ce manuel pour consultation ultérieure.

■ Consignes de sécurité

Bien que la conception de ce produit garantisse la sécurité d'utilisation, une utilisation incorrecte peut entraîner un accident. Pour assurer la sécurité, respectez l'ensemble des avertissements et mises en garde lorsque vous utilisez le produit.

Précautions d'utilisation

• Ne pas soumettre le produit à des chocs violents afin d'éviter tout dysfonctionnement.
• Ne pas demonter, modifier ou tenter de réparer le produit.
• Ne pas manipuler le produit avec les mains mouillées pour éviter tout choc électrique ou toute blessure.
• Ranger le produit à l'abri des rayons du soleil, des appareils générant de la chaleur et des environnements chauds, humides ou poussiéreux.

■ Remarques sur l'utilisation

• Assurez-vous de tenir la fiche lors de la connexion et de la déconnexion du produit.
• Lors de l'utilisation du produit, veillez à ne pas le tordre pour éviter de l'endommager.
• Lorsque vous branchez le produit sur l'appareil connecté, vérifiez que le connecteur est orienté dans le bon sens avant de l'insérer tout droit. Insérer la fiche en diagonale peut provoquer un dysfonctionnement.
• Ne pliez pas le produit de manière excessive ou répétée.

Deutsch

■ Utilisation du produit

1. Insérez la fiche du produit dans la borne d'entrée du microphone de votre caméra.

- Assurez-vous que votre caméra est compatible avec le système d'alimentation par fiche.

- Lisez également le manuel de l'utilisateur de votre caméra.

- Pour la connexion à un appareil autre qu'une caméra, veillez à connecter le produit à la prise jack microphone de l'appareil concerné. La prise d'entrée à 4 pôles n'est pas prise en charge.

1. Fixez l'attache de fiche à la caméra pour empêcher la rotation de la fiche.

- La méthode de fixation varie en fonction de la caméra. La figure est un exemple. Fixez l'attache de fiche à une protubérance ou à une pièce où elle peut être fixée.

'érifiez la direction du microphone.

■ Caractéristiques techniques

• Capsule: Statique à electret

• Directivite: Unidirectionnel (stereo)

- Réponse en fréquences: 300 à 15 000 Hz

- Sensibilité du circuit ouvert: -38 dB (0 dB=1 V/Pa, 1 kHz)

• Impédance: 1 500 ohms

- Alimentation: Alimentation par fiche (tension

d'alimentation par fiche : 2 à 5 V)

- Dimensions (sans bonnette anti-vent): Longueur 140

mm, diamètre maximal du corps 13 mm

- Fiche: Mini-fiche stéréo plaquée-or de 3,5 mm (3 bornes)

- Poids (corps du microphone): Env. 12,5 g

- Accessoires fournis: bonnette anti-vent, attache de fiche,

pochette

Dans le cadre de l'amélioration du produit, ce dernier peut être modifié sans préavis.
