ATR7700 - Microphone AUDIO TECHNICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone monophonique
Marque	Audio-Technica
Modèle	ATR7700
Capsule	Statique à électret
Directivité	Unidirectionnel
Réponse en fréquences	200 – 12 000 Hz
Sensibilité (circuit ouvert)	-37 dB (0 dB = 1 V/Pa, 1 kHz)
Impédance	1 800 ohms
Alimentation	Alimentation par fiche (tension 2 – 5 V)
Fiche de connexion	Mini-fiche stéréo plaquée or de 3,5 mm (3 bornes)
Dimensions (sans bonnette)	Longueur 135 mm, diamètre max. du corps 14 mm
Poids	Environ 12,5 g
Accessoires fournis	Bonnette anti-vent, attache de fiche, pochette
Utilisation prévue	Pour caméra avec prise microphone (compatible alimentation par fiche)
Précautions d'utilisation	Ne pas soumettre à des chocs violents ; ne pas démonter, modifier ou tenter de réparer ; ne pas utiliser avec les mains mouillées ; éviter soleil, chaleur, humidité et poussière
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Instructions de sécurité	Respecter les avertissements ; tenir la fiche lors de la connexion/déconnexion ; ne pas tordre le câble ; insérer la fiche droite
Pièces détachées et réparabilité	Produit non réparable par l'utilisateur ; contacter le service après-vente Audio-Technica

FOIRE AUX QUESTIONS - ATR7700 AUDIO TECHNICA

Comment connecter le microphone ATR7700 à ma caméra ?

Insérez la mini-fiche de 3,5 mm dans la prise d'entrée microphone de votre caméra. Assurez-vous que votre caméra supporte l'alimentation par fiche (2-5 V). Fixez l'attache de fiche fournie pour éviter la rotation.

Puis-je utiliser ce microphone avec un smartphone ou un ordinateur ?

Le microphone est conçu pour les caméras avec prise microphone. Pour un smartphone, un adaptateur peut être nécessaire. Il n'est pas compatible avec les prises d'entrée à 4 pôles sans adaptateur.

Le microphone a-t-il besoin de piles ?

Non, l'alimentation est fournie par la fiche (plug-in power) de l'appareil connecté, avec une tension de 2 à 5 V. Aucune pile n'est requise.

Comment réduire le bruit du vent lors de l'enregistrement ?

Utilisez la bonnette anti-vent fournie pour atténuer le bruit du vent. Elle se place sur la capsule du microphone.

Quelle est la directivité du microphone ?

Le microphone est unidirectionnel, ce qui signifie qu'il capte principalement le son provenant de l'avant et réduit les bruits ambiants latéraux et arrière.

Que faire si le microphone ne fonctionne pas ?

Vérifiez que la fiche est bien insérée et que l'appareil connecté supporte l'alimentation par fiche. Testez avec un autre appareil si possible. Si le problème persiste, contactez le support Audio-Technica.

Comment nettoyer le microphone ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits chimiques. La bonnette peut être lavée à l'eau tiède et séchée.

Quelle est la longueur du câble ?

La notice ne spécifie pas la longueur exacte du câble, mais il est conçu pour une utilisation portable avec une caméra.

Puis-je utiliser le microphone avec un enregistreur externe ?

Oui, à condition que l'enregistreur dispose d'une prise microphone avec alimentation par fiche (2-5 V) et une entrée jack 3,5 mm.

Le microphone est-il compatible avec tous les appareils photo ?

Il est compatible avec les appareils photo et caméras disposant d'une prise micro et supportant l'alimentation par fiche. Consultez le manuel de votre appareil.

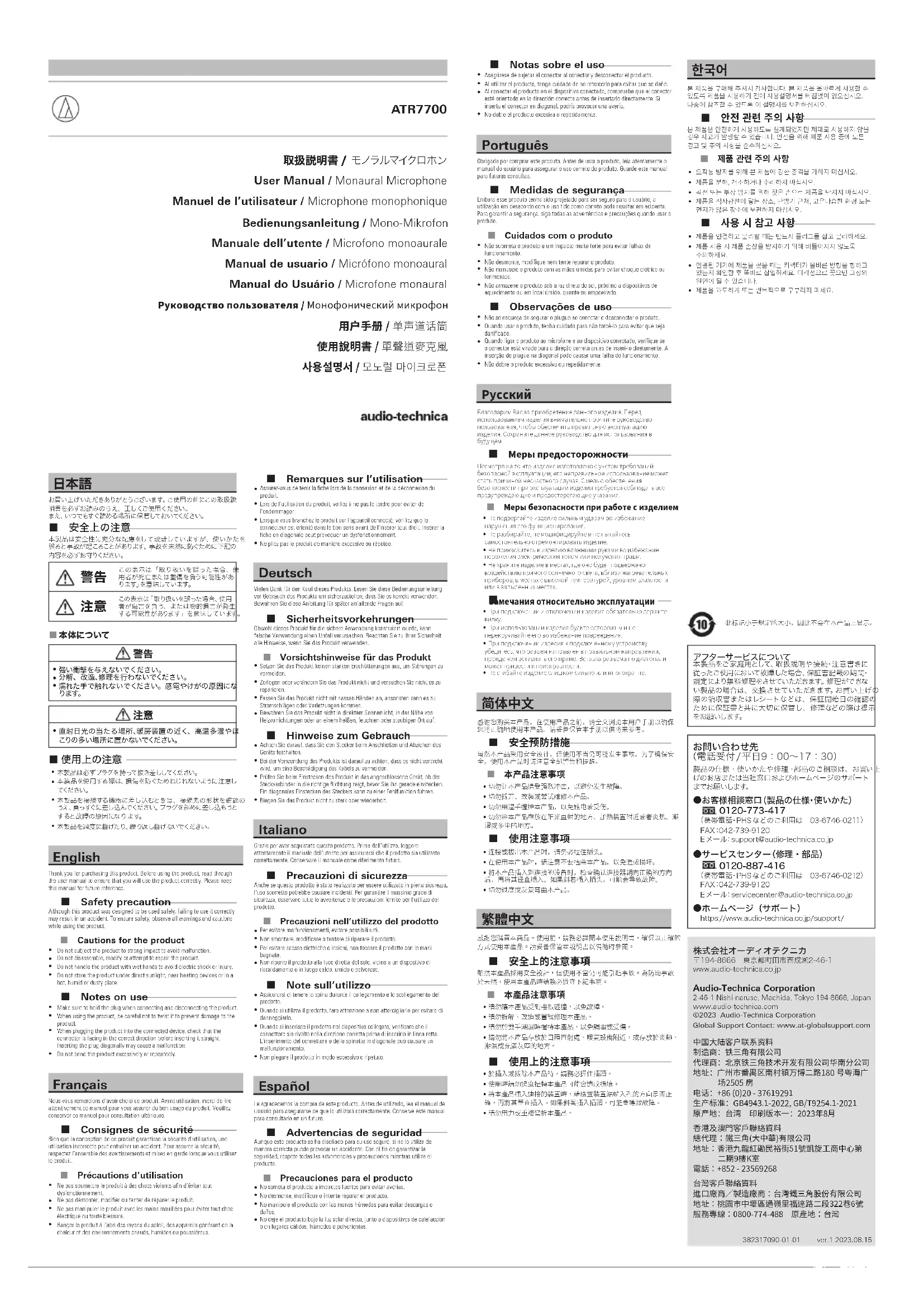

MODE D'EMPLOI ATR7700 AUDIO TECHNICA

Manuel de l'utilisateur / Microphone monophonique

Nous vous remercions d'avoir choisi ce produit. Avant utilisation, merci de lire attentivement ce manuel pour vous assurer du bon usage du produit. Veuillez conserver ce manuel pour consultation ultérieure.

■ Consignes de sécurité

Bien que la conception de ce produit garantisse la sécurité d'utilisation, une utilisation incorrecte peut entraîner un accident. Pour assurer la sécurité, respectez l'ensemble des avertissements et mises en garde lorsque vous utilisez le produit.

Précautions d'utilisation

• Ne pas soumettre le produit à des chocs violents afin d'éviter tout dysfonctionnement.
• Ne pas demonter, modifier ou tenter de reparer le produit.
• Ne pas manipuler le produit avec les mains mouillées pour éviter tout choc électrique ou toute blessure.
• Ranger le produit à l'abri des rayons du soleil, des appareils générant de la chaleur et des environnements chauds, humides ou poussiéreux.

■ Remarques sur l'utilisation

• Assurez-vous de tenir la fiche lors de la connexion et de la déconnexion du produit.
• Lors de l'utilisation du produit, veillez à ne pas le tordre pour éviter de l'endommager.
• Lorsque vous branchez le produit sur l'appareil connecté, vérifiez que le connecteur est orienté dans le bon sens avant de l'insérer tout droit. Insérer la fiche en diagonale peut provoquer un dysfonctionnement.
• Ne pliez pas le produit de manière excessive ou répétée.

Deutsch

■ Utilisation du produit

1. Insérez la fiche du produit dans la borne d'entrée du microphone de votre caméra.

- Assurez-vous que votre caméra est compatible avec le système d'alimentation par fiche.

- Lisez également le manuel de l'utilisateur de votre caméra.

- Pour la connexion à un appareil autre qu'une caméra, veillez à connecter le produit à la prise jack microphone de l'appareil concerné. La prise d'entrée à 4 pôles n'est pas prise en charge.

1. Fixez l'attache de fiche à la caméra pour empêcher la rotation de la fiche.

- La méthode de fixation varie en fonction de la caméra. La figure est un exemple. Fixez l'attache de fiche à une protubérance ou à une pièce où elle peut être fixée.

'érifiez la direction du microphone.

■ Caractéristiques techniques

• Capsule: Statique a electret

• Directivite: Unidirectionnel

- Réponse en fréquences: 200 à 12 000 Hz

- Sensibilité du circuit ouvert: -37 dB (0 dB=1 V/Pa, 1 kHz)

• Impédance: 1 800 ohms

- Alimentation: Alimentation par fiche (tension

d'alimentation par fiche : 2 à 5 V)

- Dimensions (sans bonnette anti-vent): Longueur 135

mm, diamètre maximal du corps 14 mm

- Fiche: Mini-fiche stereo plaquée-or de 3,5 mm (3 bornes)

- Polas (corps du microphone): Env. 12,5 g

- Accessoires fournis. bonnette anti-vent, attache de liche, pochette

Dans le cadre de l'amélioration du produit, ce dernier peut être modifié sans préavis.
