MODE D'EMPLOI BP3600 AUDIO TECHNICA
Manuel de l'utilisateur
Consignes de sécurité
Bien que la conception de ce produit garantisse la sécurité d'utilisation, une utilisation incorrecte peut entraîner un accident. Pour assurer la sécurité, respectez l'ensemble des avertissements et mises en garde lorsque vous utilisez le produit.
Précautions d'utilisation
- Ne pas soumettre le produit à des chocs violents afin d'éviter tout dysfonctionnement.
- Ne pas démonter, modifier ou tenter de réparer le produit.
- Ne pas manipuler le produit avec les mains mouillées pour éviter tout choc électrique ou toute blessure.
- Ranger le produit à l'abri des rayons du soleil, des appareils générant de la chaleur et des environnements chauds humides ou poussiéreux.
- Ne placez pas le produit sur une surface instable pour éviter les blessures ou les dysfonctionnements dus à une d'ou autre.
Remarques concernant l'utilisation
- Soyez sûr de lire le manuel de l'utilisateur de l'appareil connecté avant de l'utiliser.
- Lorsque le produit est utilisé pendant une longue période, il peut se décolorer à cause de la lumière ultraviolette (surtout l'ensoleillement direct) et de l'usure.
- Assurez-vous de tenir la fiche lors de la connexion et de la déconnexion du câble. Le câble peut se rompre ou un accident peut se produire si vous tirez sur le câble lui-même.
- Lors de l'utilisation du câble, veillez à ne pas le tordre pour éviter de l'endommager.
- N'enroulez pas le câble à la base de la fiche. Cela pourrait entraîner une déconnexion.
- Lors de la connexion du câble au microphone et à l'appareil connecté, vérifiez que le connecteur est orienté dans bonne direction avant de l'insérer en ligne droite. L'insertion du connecteur ou de la fiche en diagonale peut provoquer un dysfonctionnement.
- Pour les enregistrements importants, effectuez au préalable un enregistrement d'essai pour vous assurer que le son est correctement enregistré.
- Audio-Technica ne sera en aucun cas responsable de toute perte ou tout dommage aux logiciels ou données liés à produit.
- N'appliquez pas une force excessive sur le connecteur en faisant tourner le module du microphone.
- Lorsque le produit est installé en position suspendue, veillez à installer un câble pour empêcher le produit de tomb
- Lorsque le produit est installé en position suspendue, Audio-Technica ne pourra en aucun cas être tenu responsable des accidents comme des chutes causées par une résistance insuffisante de l'installation ou de l'équipement.

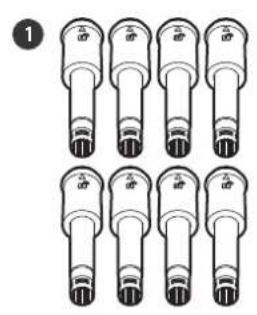

Contenu de l'emballage
La pince de pieds filetés pour pas de vis 5/8"-27 AT8476 et l'adaptateur fileté 5/8"-27 vers 3/8"-16 sont fixés à l'avance sur le corps central. La pince de pied ne peut pas être retirée.
3 Étui
4 Câble de microphone de 5 m (BP3600/CABLE)
5 8 bonnettes anti-vent (AT8172)
6 Guide de mise en garde
Accessoires (vendus séparément)
1

●

●

Utilisez cet accessoire pour prolonger le câble de microphone.
2 1 bonnette (BP3600/WS)
Utilisez cet accessoire pour réduire le vent et d'autres bruits lorsque vous êtes à l'extérieur, etc.
3 1 coupe-vent (BP3600/WJ)
Utilisez cet accessoire avec la bonnette pour réduire davantage le vent et les autres bruits.

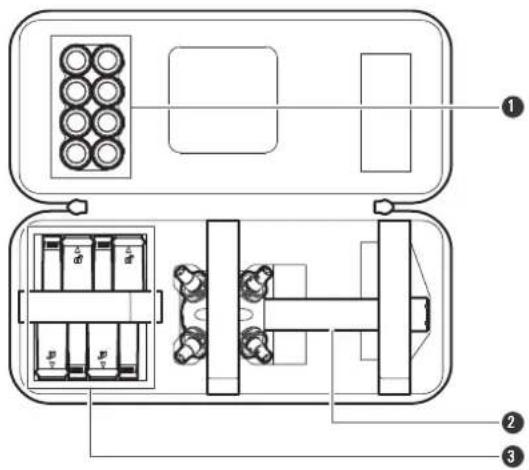

Rangement dans l'étui
L'étui contient les modules de microphone, le corps central et les bonnettes anti-vent. Veillez à vérifier les indicateurs de sens de stockage sur le fond de l'étui avant de stocker des pièces.

Noms des pièces et fonctions
1 Bonnette anti-vent (AT8172)
2 Module de microphone
3 Verrou de connecteur
4 Corps central
5 Bague colorée d'identification de canal
6 Poignée
7 Connecteur de sortie
8 Sangle pour câble sismique
9 AT8476 pince de pied fileté pour pas de vis 5/8"-27
L'adaptateur fileté 5/8"-27 vers 3/8"-16 est fixé à l'avance.
Utilisation du produit
Montage du microphone

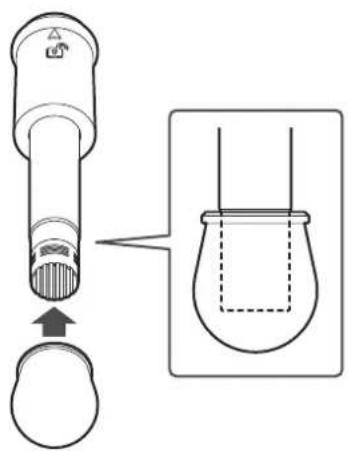

1 Fixez la bonnette anti-vent au module de microphone.
- Poussez la bonnette anti-vent à fond.

2 Fixez le module de microphone au corps central.
- Vérifiez l'orientation du connecteur avant de fixer le module de microphone.

3 Faites tourner le verrou de connecteur dans le sens horaire pour fixer le module de micropho corps central.
- Si le repère sur le module de microphone est aligné sur le repère sur le corps central, le verrou est ouvert. Faites tourner le verrou de connecteur pour désaligner le repère et fermez le verrou pour fixer le module de microphone au corps central.

4 Répétez les étapes 1 à 3 pour fixer les huit modules de microphone au corps central.

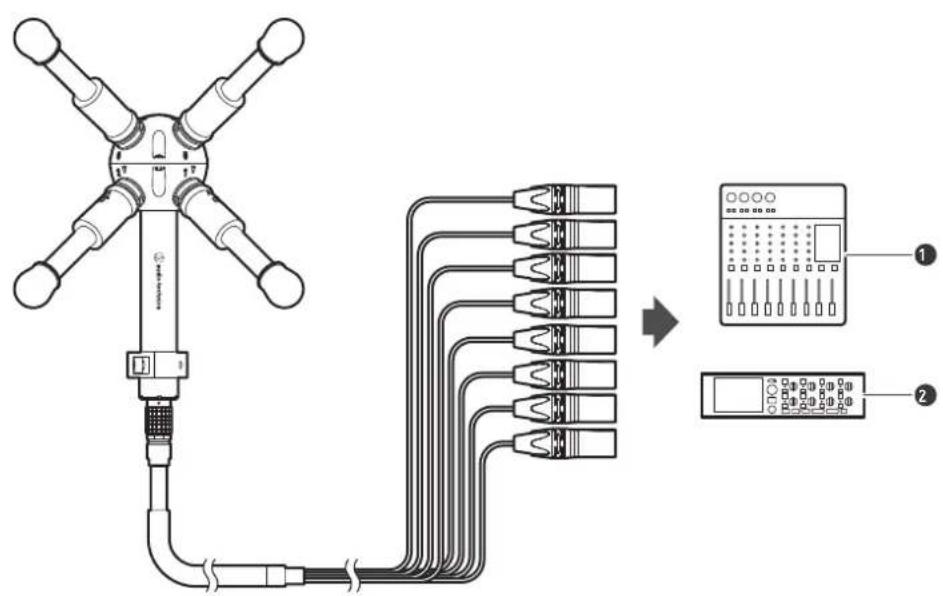

5 Connectez le câble de microphone au connecteur de sortie du corps central.

6 Connectez le câble du microphone à un appareil (mélangeur ou enregistreur) qui possède une microphone (entrée symétrique) compatible avec une alimentation fantôme.
- Avant l'enregistrement, assurez-vous qu'un signal audio est émis par les huit canaux.

1 Mélangeur
2 Enregistreur
Rallonge du câble
Lorsque vous utilisez le câble de microphone de 20 m (BP3600/CABLE20EXT) (vendu séparément) pour rallonger le câble, connectez-les comme indiqué sur l'illustration.

1 Câble de microphone de 20 m (BP3600/CABLE20EXT) (vendu séparément)
2 Câble de microphone de 5 m (BP3600/CABLE)

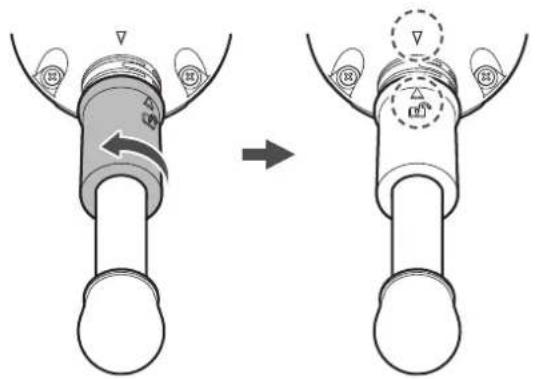

Retrait du module de microphone
1 Faites tourner le verrou de connecteur dans le sens antihoraire pour aligner les repères sur le de microphone et le corps central.
- Si le repère sur le module de microphone est aligné sur le repère sur le corps central, le verrou est ouvert.

- N'appliquez pas une force excessive sur le connecteur en faisant tourner le module du microphone.
Fixation de la bonnette (BP3600/WS) (vendue séparément)
Veillez à fixer la bonnette avant de fixer le module de microphone au corps central.
1 Tenez les parties supérieure et inférieure de la bonnette et faites-les pivoter pour démonter la bonnette.

2 Fixez la partie inférieure de la bonnette au module de microphone.

3 Fixez la partie supérieure de la bonnette à la partie inférieure, puis faites-la pivoter pour fixer moitiés.

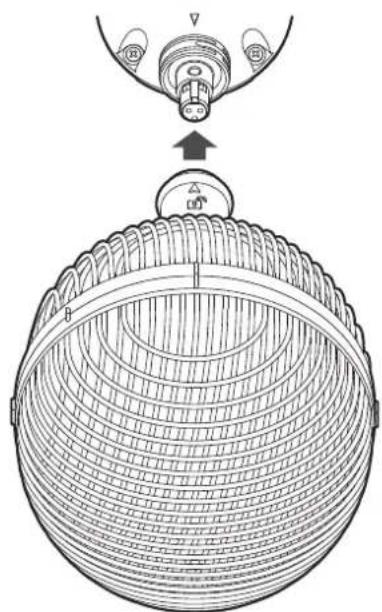

4 Fixez le module de microphone au corps central.

Retrait de la bonnette (vendue séparément)
Veillez à retirer la bonnette après avoir retiré le module de microphone du corps central.
1 Tournez la partie supérieure de la bonnette pour la retirer.

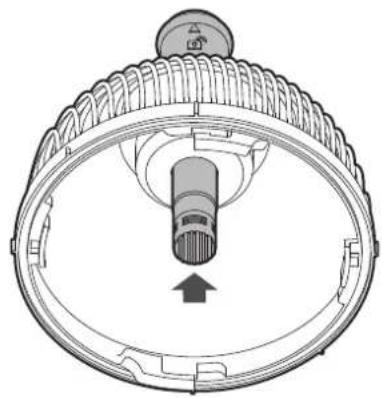

2 Poussez le module de microphone vers l'extérieur de la bonnette.

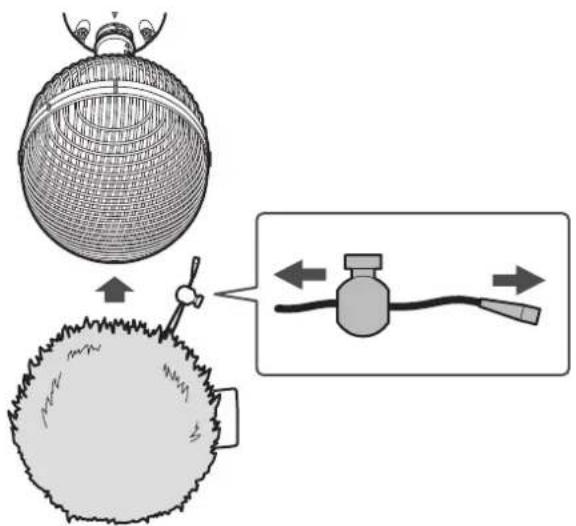

Fixation du coupe-vent (BP3600/WJ) (vendu séparément)
Veillez à fixer le coupe-vent une fois que le microphone est complètement monté et que les bonnettes sont fixées.
1 Fixez le coupe-vent à la bonnette.
- Utilisez le verrou de câble pour sécuriser l'ouverture, puis rentrez le câble à l'intérieur du coupe-vent.

Procédure de connexion

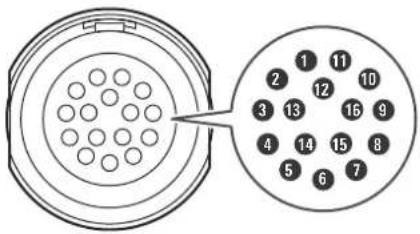

Connecteur de sortie du microphone (BP3600/MIC)
Le connecteur de sortie est de type série LEMO 2B à 16 broches (femelle) avec des pôles comme indiqué dans l'illustration ci-dessous.

| Code PIN Pôles | |
| Broches impaires Point chaud | |
| Broches paires Point froid |
Connecteur de sortie du câble de microphone (BP3600/CABLE)
Le connecteur de sortie est de type XLR-M avec des pôles tels qu'affichés dans l'illustration ci-dessous.
2 PIN2 (point chaud)
3 PIN3 (point froid)

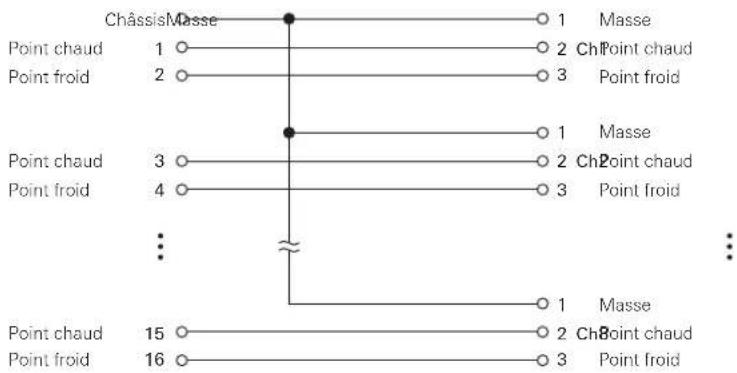

Diagramme de connexion des câbles de microphone (BP3600/CABLE)


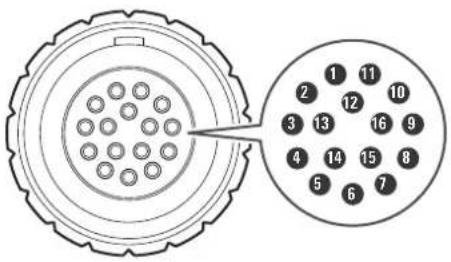

Connecteur de sortie du câble de microphone (BP3600/CABLE20EXT) (vendu séparément)
Le connecteur de sortie est de type série LEMO 2B à 16 broches (femelle) avec des pôles comme indiqué dans l'illustration ci-dessous.

| Code PIN Pôles | |
| Broches impaires Point chaud | |
| Broches paires Point froid |
Diagramme de connexion des câbles de microphone (BP3600/CABLE20EXT) (vendu séparément)
| Châssis | Châssis Masse | Masse | |
| Point chaud | 1 | ○ | 1 Point chaud |
| Point froid | 2 | ○ | 2 Point froid |
| Point chaud | 3 | ○ | 3 Point chaud |
| Point froid | 4 | ○ | 4 Point froid |
| ⋮ | ⋮ | ||
| Point chaud | 15 | ○ | 15 Point chaud |
| Point froid | 16 | ○ | 16 Point froid |
Identification des canaux
Le corps central sur lequel sont fixés les modules de microphone est marqué de numéros et comprend des bagues colorées qui permettent d'identifier chaque canal. Le câble du microphone est équipé de bagues colorées assorties.
Corps central

1 Bague colorée d'identification de canal
2 Marquage du numéro de canal
Câble de microphone (BP3600/CABLE)

1 Bague colorée d'identification de canal
| Canal Couleur | |
| Canal 1 Marron | |
| Canal 2 Rouge | |
| Canal 3 Orange | |
| Canal 4 Jaune | |
| Canal 5 Vert | |
| Canal 6 Bleu | |
| Canal 7 Violet | |
| Canal 8 Gris |
Orientation du microphone
Ce produit peut réaliser des enregistrements audio 3D à 360° grâce à ses huit modules de microphone. Bien qu'il n'a pas de partie avant désignée, veillez à vérifier l'orientation de l'enregistrement de chaque canal avant l'installation.

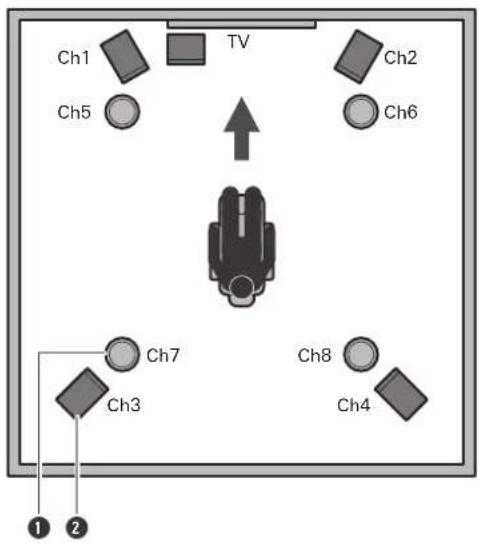

Exemple d'orientation du microphone
L'illustration présente un exemple de produit installé sur un support du microphone, avec le logo Audio-Technica sur l poignée comme partie avant, le microphone étant dirigé vers le sujet à enregistrer. Ce produit a été conçu en fonction de la disposition du système d'enceintes 5.1.4 canaux. L'enregistrement, comme indiqué sur l'illustration, avec les quatre canaux supérieurs du module de microphone affectés aux canaux supérieurs des enceintes, et les quatre canaux inférieurs affectés aux canaux inférieurs des enceintes, permet d'obtenir un son tridimensionnel remplissant l'espace.
Image en vue de dessus
2 Enceinte installée sur le sol (section inférieure)
Procédure d'installation

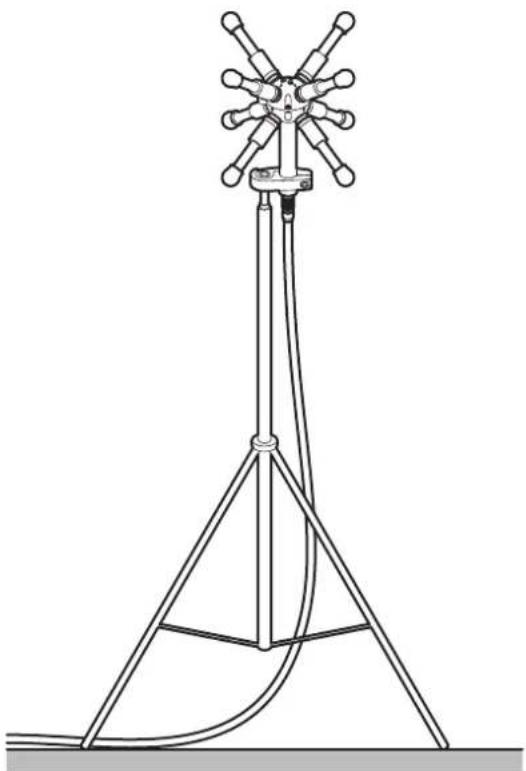

Installation sur le support du microphone
Fixez un support du microphone à la pince de pied du corps central.

Suspension du produit au plafond
- Fixez la barre du microphone suspendue au plafond à la pince de pied du corps central.
- Ne suspendez pas le produit au câble sismique.

1 Câble sismique (non fourni)
2 Sangle pour câble sismique (fourni avec le corps central)
!
- Lorsque le produit est installé en position suspendue, veillez à installer un câble pour empêcher le produit de tomber.
- Lorsque le produit est installé en position suspendue, Audio-Technica ne pourra en aucun cas être tenu responsable des accidents comme des chutes causées par une résistance insuffisante de l'installation ou de l'équipement.
Nettoyage
Prenez l'habitude de nettoyer régulièrement le produit pour qu'il dure longtemps. N'utilisez pas d'alcool, de diluant à peinture ou d'autres solvants pour le nettoyage.
- Éliminez toute trace de saleté sur le produit avec un chiffon sec.
- Si les câbles deviennent sales à cause de la transpiration, etc., essuyez-les avec un chiffon sec immédiatement apr utilisation. Si vous ne nettoyez pas les câbles, ils risquent de se détériorer, de se rigidifier et de provoquer un dysfonctionnement.

- Si vous envisagez de ne pas utiliser le produit pendant une période prolongée, rangez-le dans un endroit bien ventilé à l'abri des températures élevées et de l'humidité.

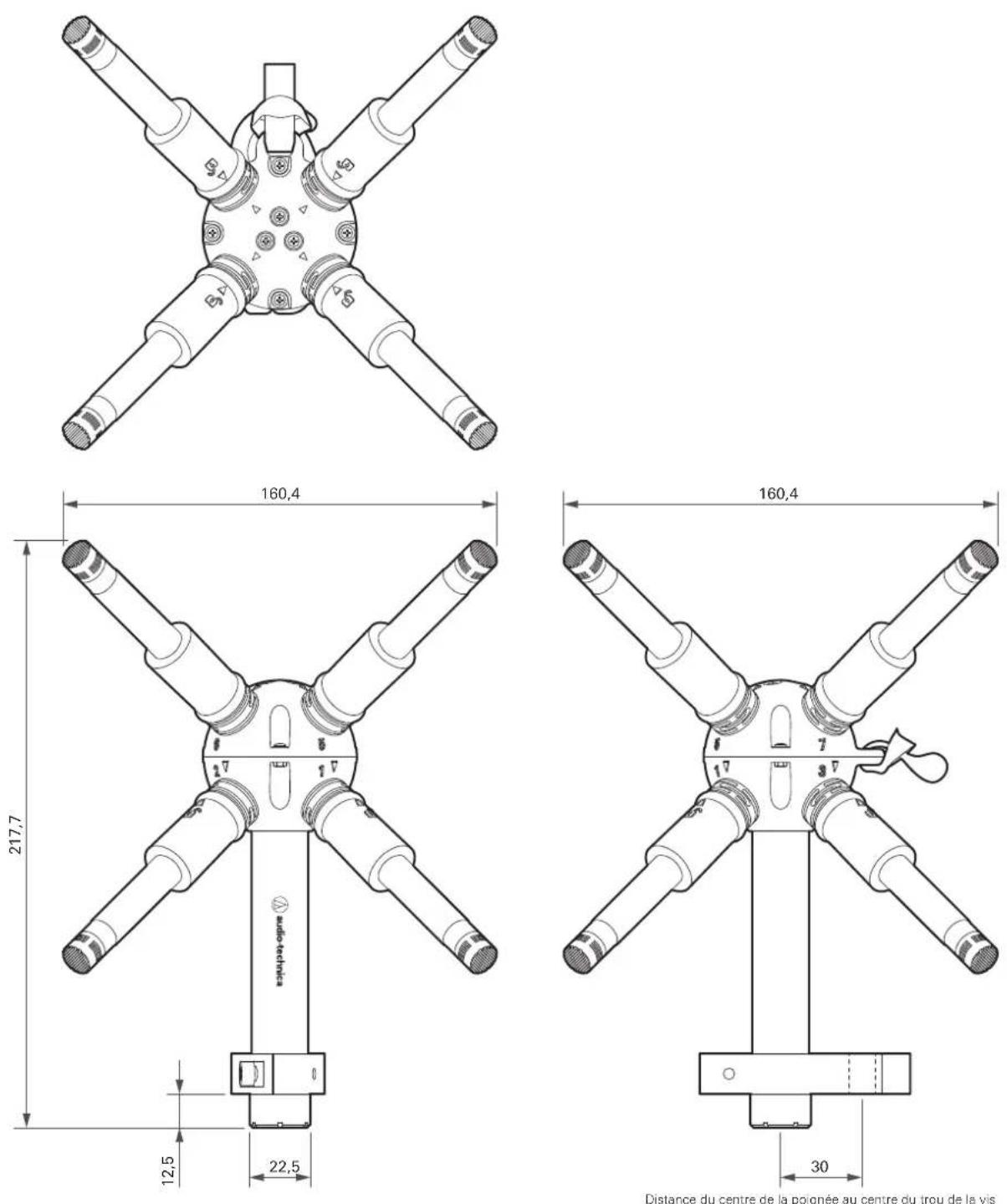

BP3600/MIC

Distance du centre de la poignée au centre du trou de la vis
(Unité : mm)
BP3600/CABLE


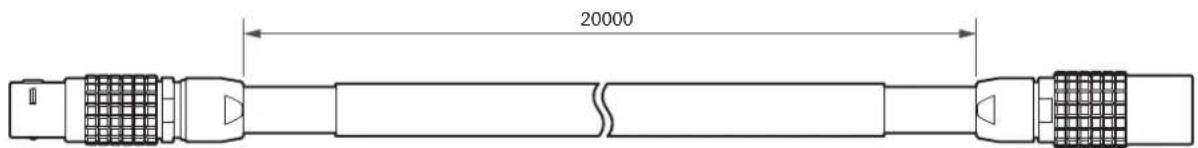

BP3600/CABLE20EXT (vendu séparément)
BP3600/WS (vendu séparément)

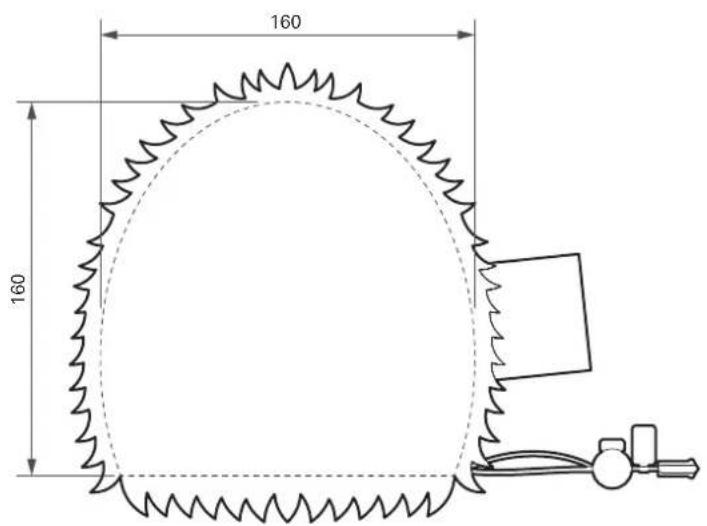

BP3600/WJ (vendu séparément)
BP3600/MIC
Spécifications du module de microphone
Les spécifications sont les mêmes pour les huit modules de microphone.
| Capsule | Condensateur polarisé en permanence avec plaque arrière à charge fixe |
| Directivité | Hypercardioïde |
| Réponse en fréquences | 40 à 20 000 Hz |
| Sensibilité | -41 dB (8,9 mV) (0 dB = 1 V/Pa, 1 kHz) |
| Impédance | 70 ohms |
| Pression acoustique maximale | 144 dB SPL (1 kHz à 1 % THD) |
| Plage dynamique | 121 dB (1 kHz à SPL Max) |
| Rapport signal/bruit | 71 dB (1 kHz à 1 Pa, pondéré A) |
| Alimentation fantôme | 48 V CC, 4 mA |
Spécifications du microphone
| Canaux | 8 |
| Poids | 656 g |
| Dimensions | 160,4 mm × 160,4 mm × 217,7 mm (L × P × H) |
| Connecteur de sortie | Type série LEMO 2B à 16 broches (femelle) |
| Type de boîtier Audio-Technica | R14 |
| Accessoires fournis | AT8476 pince de pied pour pieds filetés 5/8" adaptateur fileté 5/8"-27 vers 3/8"-16, 8 bonnettes anti-vent AT8172, étui |
[1] Fixés au corps central.
• 1 Pascal = 10 dynes/cm² = 10 microbars = 94 dB SPL
- Le produit est susceptible d'être modifié sans préavis à des fins d'amélioration.
BP3600/CABLE
| Diamètre extérieur du câble | 11,5 mm |
| Connecteur d'entrée | Type série LEMO 2B à 16 broches (mâle) |
| Connecteur de sortie | 8 XLR-M |
| Longueur du câble | 5 m |
| Poids | 1,2 kg |
- Le produit est susceptible d'être modifié sans préavis à des fins d'amélioration.
BP3600/CABLE20EXT (vendu séparément)
| Diamètre extérieur du câble | 11,5 mm |
| Connecteur d'entrée | Type série LEMO 2B à 16 broches (mâle) |
| Connecteur de sortie | Type série LEMO 2B à 16 broches (femelle) |
| Longueur du câble | 20 m |
| Poids | 3,5 kg |
- Le produit est susceptible d'être modifié sans préavis à des fins d'amélioration.

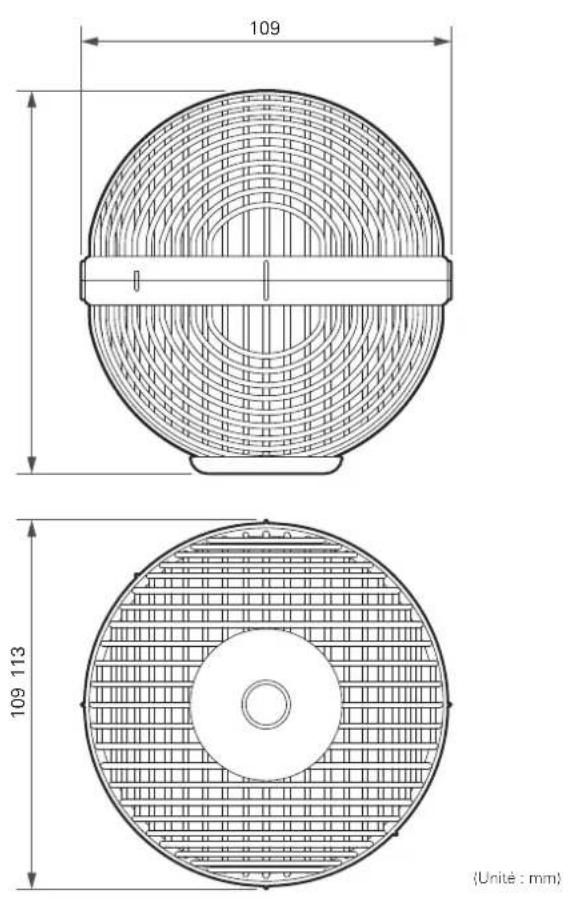

BP3600/WS (vendu séparément)
| Diamètre du microphone compatible | 12,7 mm (exclusif pour BP3600/MIC) |
| Dimensions | 109 mm × 109 mm × 113 mm (L × P × H) |
| Poids | 57 g |
- Le produit est susceptible d'être modifié sans préavis à des fins d'amélioration.
BP3600/WJ (vendu séparément)
| Accessoires compatibles | Exclusif pour BP3600/WS |
| Dimensions | 160 mm × 25 mm × 160 mm (L × P × H) |
| Poids | 34 g |
- Le produit est susceptible d'être modifié sans préavis à des fins d'amélioration.
Directivité/Réponse en fréquences

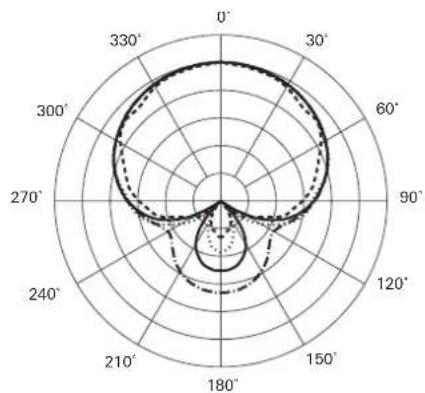

Directivité

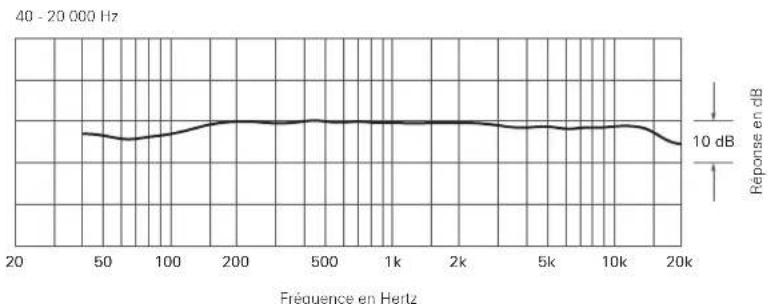

Réponse en fréquences

line
| Fréquence en Hertz | Response en dB | | ------------------ | -------------- | | 20 | ~10 dB | | 50 | ~10 dB | | 100 | ~10 dB | | 200 | ~10 dB | | 500 | ~10 dB | | 1k | ~10 dB | | 2k | ~10 dB | | 5k | ~10 dB | | 10k | ~10 dB | | 20k | ~10 dB |LÉGENDE
| 0°,50cm |
