MANUALE UTENTE ATLP7 AUDIO TECHNICA

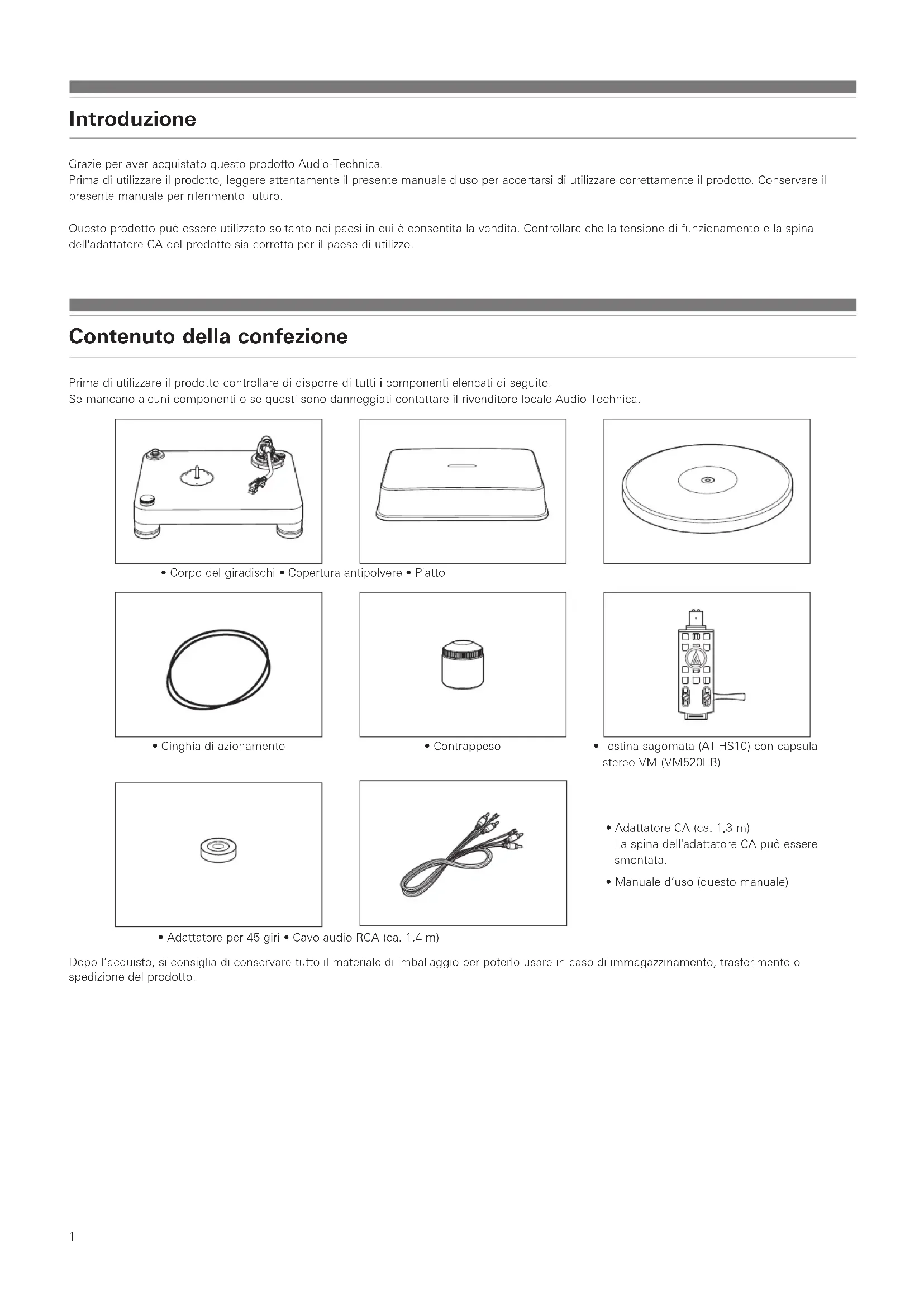

Memo1 Introduzione Grazie per aver acquistato questo prodotto Audio-Technica. Prima di utilizzare il prodotto, leggere attentamente il presente manuale d'uso per accertarsi di utilizzare correttamente il prodotto. Conservare il presente manuale per riferimento futuro. Questo prodotto può essere utilizzato soltanto nei paesi in cui è consentita la vendita. Controllare che la tensione di funzionamento e la spina dell'adattatore CA del prodotto sia corretta per il paese di utilizzo. Contenuto della confezione Prima di utilizzare il prodotto controllare di disporre di tutti i componenti elencati di seguito. Se mancano alcuni componenti o se questi sono danneggiati contattare il rivenditore locale Audio-Technica.

• Corpo del giradischi • Copertura antipolvere • Piatto

• Cinghia di azionamento • Contrappeso • Testina sagomata (AT-HS10) con capsula stereo VM (VM520EB)

• Adattatore CA (ca. 1,3 m) La spina dell'adattatore CA può essere smontata.

• Manuale d’uso (questo manuale)

• Adattatore per 45 giri • Cavo audio RCA (ca. 1,4 m) Dopo l’acquisto, si consiglia di conservare tutto il materiale di imballaggio per poterlo usare in caso di immagazzinamento, trasferimento o spedizione del prodotto.2

Precauzioni di sicurezza Informazioni importanti Avvertenza: Per evitare il pericolo di incendi o scosse elettriche, non esporre questo apparecchio alla pioggia o all’umidità. Attenzione: Non esporre questo apparecchio a sgocciolii o schizzi di liquidi. Per evitare scosse elettriche, non aprire il telaio. Per l’assistenza, rivolgersi esclusivamente a personale qualificato. Non esporre questo apparecchio a calore eccessivo, ad esempio luce solare, fiamme esposte o simili. Non sottoporre questo apparecchio a forti urti. L’apparecchio va posizionato in prossimità di una presa elettrica CA per agevolare il collegamento dell'adattatore Ca in qualsiasi momento. In caso d'emergenza scollegare rapidamente l'adattatore CA. Non collocare sopra l’apparecchio oggetti riempiti con liquidi, ad esempio vasi con fiori. Per evitare il pericolo di incendi, non collocare fonti a fiamma viva (ad esempio candele accese) su questo apparecchio. Non installare questo apparecchio in spazi ristretti come scaffali o simili. Installare questo apparecchio in ambienti ben ventilati. Note per l’uso Corpo del giradischi

• Non installare e non utilizzare il prodotto in luoghi molto caldi, umidi, sporchi o soggetti a vibrazioni eccessive.

• Il prodotto dovrebbe essere posizionato su una superficie piatta, in piano. Capsula

• Quando il prodotto non è in uso, abbassare la protezione per proteggere la puntina.

• Non toccale la puntina della capsula con le dita.

• Evitare che la puntina della capsula urti contro il piatto, o il bordo del disco.3 Nomi di componenti e funzioni Schema generale

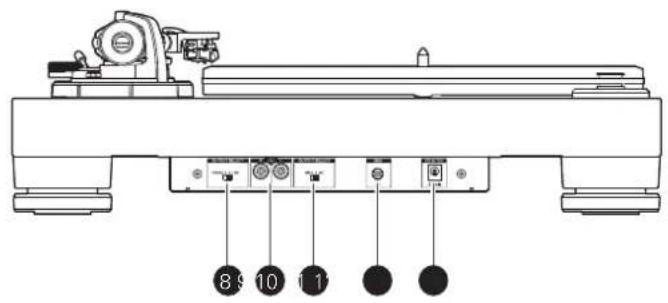

Selettore del preamplificatore Se si collega a un amplificatore con jack di ingresso PHONO, impostare questo interruttore nella posizione PHONO. Se si collega un amplificatore con jack AUX, impostare questo interruttore nella posizione LINE.

Terminali di uscita stereo Collegare il cavo audio RCA. Collegare alla preso dell'ingresso fono dell'amplificatore o alla presa di ingresso di linea. Il terminale rosso è il canale destro e il terminale bianco è il canale sinistro.

Interruttore selettore capsula MM (VM)/MC Se si utilizza una capsula MM (VM), impostare questo interruttore nella posizione MM. Se si utilizza una capsula MC, impostare questo interruttore nella posizione MC.

Terminale di massa (terra) Serve per collegare il terminale di massa dell'amplificatore al presente terminale usando la linea di massa del cavo audio RCA.

Presa di ingresso alimentazione Connette all'adattatore CA.

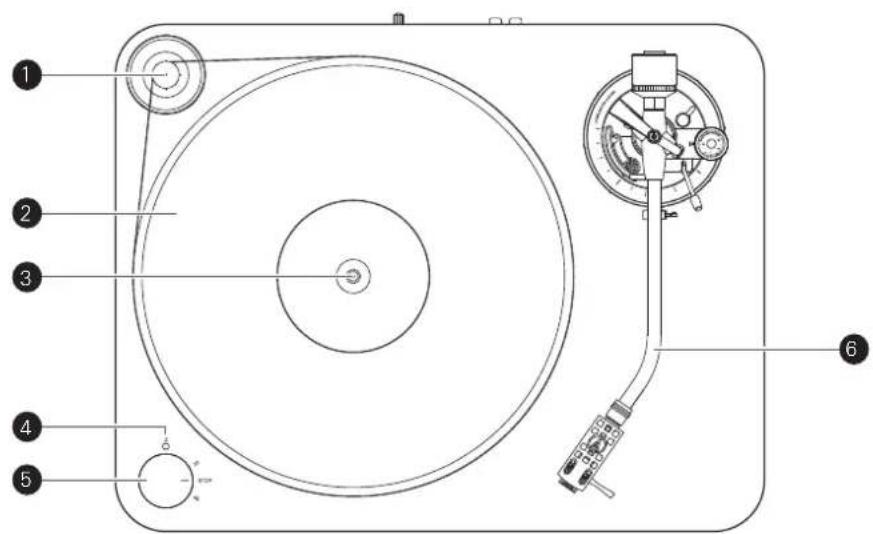

Indicatore di alimentazione

Manopola di controllo Serve per avviare e arrestare l'unità e per selezionare la velocità del piatto.

Braccio Per maggiori dettagli vedere “Braccio” a p. 4.

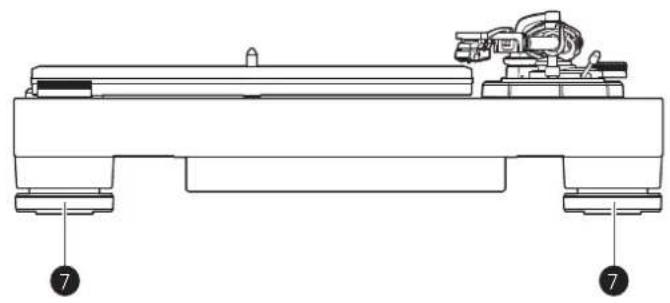

Piedino Regolare il livello del prodotto.

Nomi di componenti e funzioni Braccio

Contrappeso Bilancia il braccio e consente di regolare per ottenere la forza di tracciamento appropriata.

Anello del calibro della forza di tracciamento Serve per regolare la forza di tracciamento.

Sollevamento del braccio Sposta il braccio in verticale avvicinandolo o allontanandolo dalla superficie del disco.

Supporto braccio con graffa Usare la graffa per fissare il braccio in modo che non si sposti.

Leva di regolazione dell'altezza del braccio

Ghiera di controllo anti-scivolo Mentre il disco è in riproduzione, una forza agisce sulla punti per tirarla verso l’interno. Questa forza può essere contrasta impostando gli stessi valori per la forza anti-scivolo e la forza di tracciamento.

Ghiera di regolazione dell'altezza del braccio Usare la ghiera di regolazione per impostare l'altezza del braccio.

Leva di comando per il sollevamento del braccio Aziona il sollevamento del braccio.

Anello di blocco Ruotare l’anello verso sinistra (in senso antiorario) per fissare la testina sagomata. Per smontare la testina sagomata, ruotare l’anello verso destra.

Testina sagomata e capsula La capsula (VM520EB) è montata sulla testina sagomata (AT-HS10).

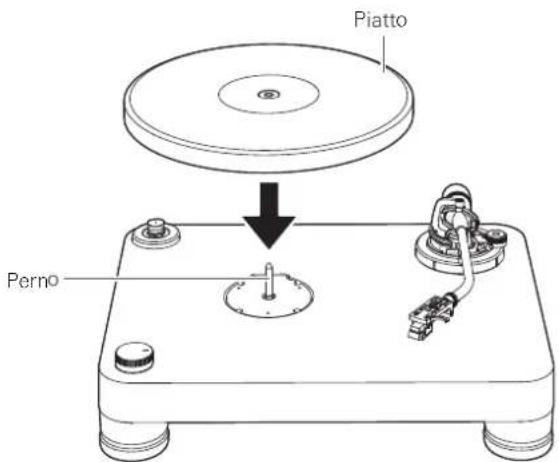

Preparazione all’uso Posizionamento del piatto Al primo utilizzo il prodotto richiede alcune operazioni di assemblaggio. Non collegare l'adattatore CA prima di avere terminato il montaggio.

1. Sistemare il piatto sul perno.

• Per evitare di danneggiare il perno quando si posiziona il piatto, allineare le posizioni del perno e il foro del piatto quindi sistemare lentamente in sede il piatto.

• Controllare che il piatto sia sistemato correttamente in sede sul perno.

2. Collegare la cinghia prima al piatto e poi alla puleggia del motore.

Controllare che la cinghia non si attorcigli. Configurazione del giradischi

• Posizionare il prodotto su una superficie in piano.

• Per evitare gli effetti delle vibrazioni e della pressione acustica non montare il prodotto accanto a determinanti componenti, come gli altoparlanti.

• Se installato accanto a un apparecchio radio il prodotto potrebbe prelevare la carica elettrostatica della radio. Pertanto, tenere il prodotto lontano da apparecchi radio.

• Se il prodotto si trova vicino ad apparecchiature (telefoni cellulari, ecc.) che emettono forti onde radio, potrebbero verificarsi dei disturbi. Livellamento del giradischi

1. Dopo aver posizionato il prodotto nel punto in cui si desidera

usarlo, regolare i piedini in modo che sia in piano.

• Usare una livella (in vendita separatamente) per garantire che il livello del prodotto. Montaggio del braccio

1. Rimuovere la fascetta fermacavo usata per fissare il braccio

durante il trasporto.

• Usare la graffa per fissare temporaneamente il braccio sul supporto.

2. Inserire la testina sagomata nel braccio .

• Sostenere il bordo destro e sinistro della testina sagomata per evitare di danneggiare la puntina o tagliare i cavi della capsula.

3. Quando la testina sagomata è inserita, ruotare l’anello di blocco

in senso antiorario (verso sinistra).

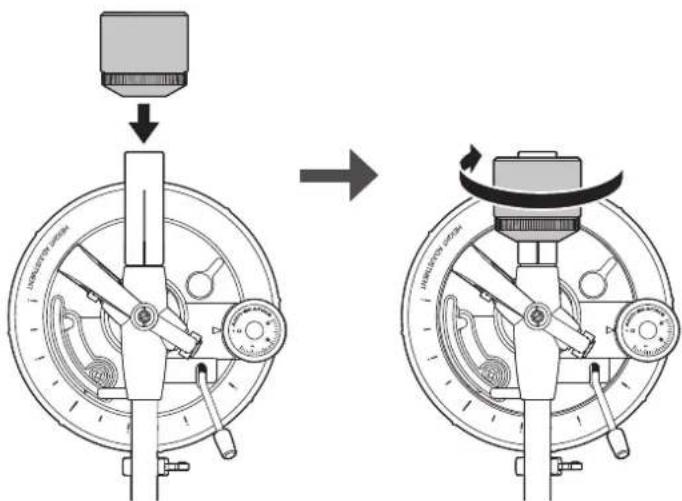

4. Con l’anello del calibro della forza di tracciamento rivolto in

avanti, attaccare il contrappeso sulla parte posteriore del braccio e ruotarlo lentamente in senso antiorario (verso sinistra). Non attorcigliata Attorcigliata Perno Piatto Cinghia Puleggia del motore Anello di blocco6

Preparazione all’uso Bilanciamento del braccio e forza di tracciamento Affinché la capsula sia in grado di percepire il suono correttamente dalle scanalature del disco, il bilanciamento del braccio e la forza di tracciamento devono essere regolati in modo da soddisfare le specifiche della capsula. Se il bilanciamento del braccio e la forza di tracciamento non sono regolate in modo appropriato, il disco e la puntina della capsula potrebbero subire dei danni.

• Non trascinare la puntina della capsula sul disco o sul disco quando si regola il bilanciamento del braccio o la forza di tracciamento. Altrimenti si rischia di danneggiare la puntina. Impostazione del bilanciamento del braccio

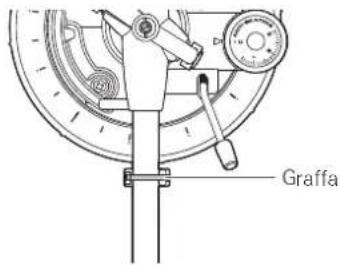

1. Trattenendo delicatamente la testina sagomata in modo da non

spostare il braccio, togliere la graffa.

• Il braccio è inclinato perché l'equilibrio deve essere ancora regolato.

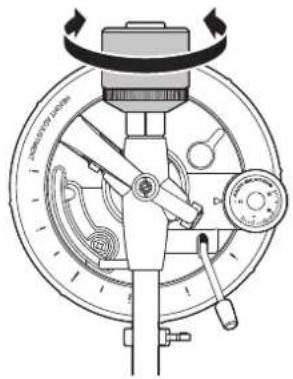

2. Mentre si trattiene ancora delicatamente la testina sagomata,

ruotare il contrappeso per regolare il bilanciamento del braccio.

• Regolare il bilanciamento in modo che il braccio sia in piano quando si rilascia la testina sagomata.

3. Riportare il braccio nella sua sede di appoggio.

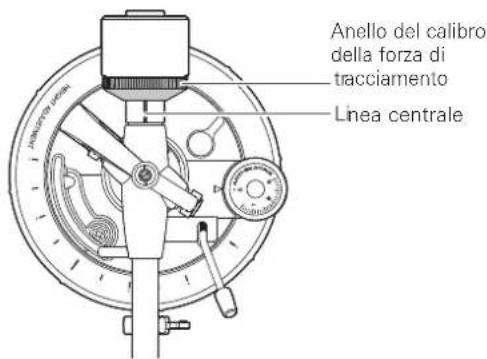

Impostazione della forza di tracciamento

1. Mentre si sostiene il contrappeso per evitare che si sposti, ruotare

l’anello del calibro della forza di tracciamento in modo che la posizione “0” si allinei con la linea centrale del retro del braccio.

• La forza di tracciamento non è regolata semplicemente ruotando l’anello del calibro della forza di tracciamento.

Ruotare il contrappeso e l’anello del calibro della forza di tracciamento in senso antiorario finché il valore della linea centrale corrisponda al valore della forza di tracciamento della capsula in uso.

• Fare riferimento alle specifiche fornite dal produttore della capsula per il valore della forza di tracciamento.

• Il valore della forza di tracciamento della capsula in dotazione con il prodotto è 2,0 g. Impostazione della regolazione anti-scivolo Mentre il disco è in riproduzione, una forza agisce sulla punti per tirarla verso l’interno. Questa forza può essere contrasta impostando gli stessi valori per la forza anti-scivolo e la forza di tracciamento.

1. Regolare la ghiera di controllo anti-scivolo per ottenere lo stesso

valore della forza di tracciamento.

• Il valore della forza di tracciamento della capsula in dotazione con il prodotto è 2,0 g. Braccio Contrappeso Regolare in modo che il braccio sia in piano Graffa Linea centrale Anello del calibro della forza di tracciamento7 Preparazione all’uso Installazione/rimozione della copertura antipolvere

• Il coperchio antipolvere è progettato per proteggere i componenti sensibili del prodotto quando il prodotto non è in uso. Deve rimanere spento durante la riproduzione dei dischi.

• L'utilizzo del coperchio antipolvere durante la riproduzione può provocare danni o disturbi del suono.

• Ogni volta che si applica o si rimuove la copertura anti-polvere eseguire tali operazioni lentamente. Interruttore selettore capsula MM (VM)/MC Se si utilizza una capsula con magnete mobile (MM o VM), impostare questo interruttore nella posizione MM. Se si utilizza una capsula con bobina in movimento( MC), impostare questo interruttore nella posizione MC.

• Questo interruttore è impostato sulla posizione MM al momento dell’acquisto. Poiché la capsula (VM520EB) inclusa con il prodotto è una capsula stereo VM, tenere l'interruttore nella posizione MM fino a quando si continua a utilizzare la capsula. Impostazione del selettore del preamplificatore Questo prodotto è provvisto di una funzione fono-equalizzatore integrata. Il prodotto può essere usato anche se non si dispone di un fono-amplificatore o di un’apparecchiatura collegabile con un fono- amplificatore integrato collegando un altoparlante attivo ecc. Usare l'interruttore di selezione del pre-amplificatore, per impostare l'uscita come illustrato di seguito. Apparecchiatura collegabile in uso Posizione del selettore del preamplificatore Dove collegare il cavo audio RCA Dispositivo con ingresso fono PHONO Jack di ingresso fono e terminale di massa (terra) dell’apparecchiatura collegabile Dispositivo senza ingresso fono LINE Jack AUX o di ingresso di linea dell’apparecchiatura collegabile Scheda audio del

LINE Jack di ingresso di linea scheda audio*

Un adattatore audio (in vendita separatamente) può essere necessario per collegare il cavo audio RCA al jack di ingresso della linea della scheda audio del PC. Collegamento all'apparecchiatura collegabile (altoparlante attivo, amplificatori ecc.) Allineare le impostazione per il selettore preamplificatore e collegare il cavo audio RCA a un jack di ingresso che è compatibile con l’apparecchiatura collegabile in uso (amplificatore, ricevitore, altoparlanti attivi, scheda audio, ecc.).

• Il jack rosso del cavo audio RCA deve essere usato per il canale destro (R) mentre il jack bianco è per il canale sinistro (L).

• A seconda dell’apparecchiatura collegabile in uso, accanto al jack di ingresso fono potrebbe essere presente un terminale di massa (terra). In tal caso, eseguire il collegamento usando la linea di massa del cavo audio RCA. Ciò serve per impedire durante la riproduzione l’emissione di un lieve ronzio. Collegamento dell'adattatore CA Il prodotto non è provvisto di pulsante di accensione. Una corrente di riserva continua ad essere sempre presente nel prodotto anche quando non in uso; scollegare l'adattatore CA dalla presa se il prodotto non è utilizzato per un periodo prolungato di tempo.

1. Collegare il cavo dell'adattatore CA alla presa di ingresso

2. Inserire l'adattatore CA in una presa.

• Accertarsi che la manopola di controllo si trovi nella posizione “STOP”.

• Se si avvia la riproduzione di un disco subito dopo aver inserito l'adattatore CA nella presa, il suono potrebbe essere confuso. Attendere un breve periodo (circa 30 secondi) dopo aver inserito l'adattatore CA nella presa prima di riprodurre un disco. Con ingresso fono* Con ingresso fono* Senza ingresso fono Senza ingresso fono Alla presa Alla presa Apparecchiatura collegabile (amplificatore, ecc.)8

Riproduzione di un disco Prima di riprodurre un disco

1. Riportare la protezione della capsula nella posizione originaria.

• Se il braccio è fissato sul supporto, togliere la graffa.

Posizionare un disco sul piatto, allineando il foro al centro col perno.

• Se si usa un disco a 45 giri, applicare l’adattatore per 45 giri (vedere lato destro dello schema seguente). Riproduzione di un disco Abbassare il volume dell’amplificatore, degli altoparlanti, ecc. adeguatamente.

1. Usare la manopola di controllo per selezionare la velocità.

• Selezionare “33” per un disco 33 ⁄ giri e “45” per un disco 45 giri.

• Il piatto inizia a girare.

2. Sollevare il braccio alzando la relativa leva di comando nella

3. Posizionare il braccio in corrispondenza del punto (solco)

desiderato del disco.

4. Abbassare il braccio spostando la relativa leva di comando nella

posizione DOWN. Il braccio scende lentamente sul disco e inizia la riproduzione.

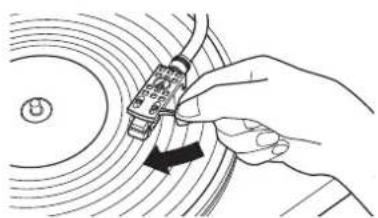

• In alternativa saltare i passaggi da 2 e 4, e usare le dita per sollevare la testina sagomata, spostare il braccio nella posizione desiderata sul disco, quindi abbassare la testina sagomata per iniziare la riproduzione del disco.

• Evitare di urtare il prodotto durante la riproduzione. Disco in pausa

1. Dopo aver abbassato il volume dell’amplificatore degli

altoparlanti, ecc. adeguatamente, sollevare il braccio con la leva di comando per sollevamento del braccio. Arresto del disco

Abbassare il volume dell’amplificatore, degli altoparlanti, ecc. adeguatamente.

2. Sollevare la leva di controllo per il sollevamento del braccio,

riportare il braccio sul supporto e fissarlo con la graffa.

3. Ruotare la manopola di controllo nella posizione “STOP”.

• Il piatto rallenta e si arresta la rotazione.

Togliere il disco dopo che il piatto si è completamente fermato.

• Per evitare che il disco si graffi e si deformi, toglierlo sempre dopo l’uso.

• Non usare altri piatti al di fuori di quello in dotazione.

• Il prodotto non è indicato per l’uso da parte di DJ. Non toccare il disco o il piatto mentre il disco è in riproduzione. Manutenzione Corpo del giradischi

• Se il corpo del giradischi è sporco o impolverato, scollegare innanzitutto la spina del cavo di alimentazione e pulire la polvere e lo sporco con un panno morbido e asciutto.

• Non usare benzene, solventi, ecc.

• Quando si conserva il prodotto per un periodo prolungato di tempo, scollegare la spina del cavo di alimentazione e avvolgere l’apparecchiatura con la plastica, evitando che si inumidisca. Puntina

• Se la puntina è molto sporca, pulirla con una spazzola comunemente disponibile in commercio.

• Si consiglia di usare un detergente per puntina (in vendita separatamente) se la puntina è molto sporca. Pulire la puntina spostando la spazzola dal retro alla parte anteriore della puntina. STOP

Adattatore per 45 giri A 33 -1/3 giri A 45 giri Disco Piatto Leva di comando per il sollevamento del braccio Protezione9 Sostituzione della puntina Rimozione della puntina

• Quando la puntina della capsula si usura oltre a determinarsi n peggioramento della qualità del suono si rischia di danneggiare i dischi.

• Di norma, sostituire la puntina dopo 300 ore di utilizzo.

• Accertarsi di aver scollegato la spina del cavo di alimentazione del prodotto dalla presa.

1. Sbloccare la testina sagomata dal braccio.

• Fissare il braccio con la graffa e togliere delicatamente la testina sagomata.

2. Dopo aver abbassato la protezione della capsula, togliere la

puntina tirando nella direzione della freccia. Installazione di una nuova puntina

1. Montare la nuova testina di ricambio sulla capsula.

2. Montare la testina sagomata sul braccio.

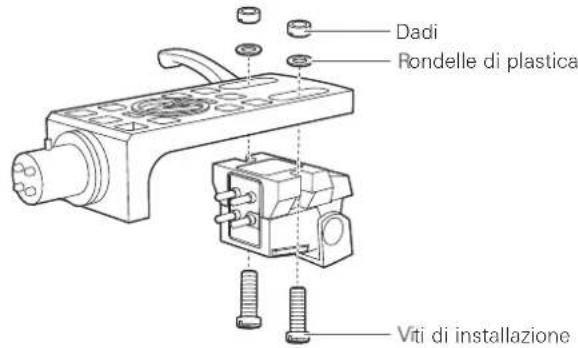

Sostituzione di una capsula Vedere il manuale d’uso della capsula che si desidera utilizzare in caso di sostituzione della capsula (VM520EB) installata su questo prodotto con un’altra comunemente disponibile in commercio. Dopo aver sostituito la vecchia capsula con una nuova, si deve regolare nuovamente la sporgenza e il bilanciamento del braccio e della forza di tracciamento.

1. Sbloccare la testina sagomata dal braccio.

• Utilizzare la graffa per fissare il braccio e togliere delicatamente la testina sagomata.

2. Togliere la puntina dalla capsula.

• Fare riferimento a “Rimozione della puntina” a pag. 9.

3. Togliere le punte del cavo.

• Attenzione a non danneggiare le punte del cavo.

4. Usando un cacciavite a taglio, non metallico, comunemente

disponibile in commercio, togliere le viti e smontare la capsula dalla testina sagomata.

5. Vedere il manuale d’uso per la nuova capsula per le relative

istruzioni di montaggio e di collegamento alle punte del cavo.

6. Usando un cacciavite a taglio, non metallico, comunemente

disponibile in commercio, stringere le viti in entrambe le posizioni e regolare la sporgenza.

• Fare riferimento a “Regolazione della sporgenza” a pag. 11.

• Al termine delle regolazioni, stringere saldamente le viti.

7. Collegare la testina sagomata al braccio.

8. Regolare l'altezza del braccio.

• Vedere “Regolazione dell'altezza del braccio” a pag. 10 prima di effettuare le regolazioni.

9. Regolare il braccio e la forza di tracciamento.

• Vedere “Bilanciamento del braccio e forza di tracciamento” a partire da pag. 6. Abbassamento Tirare Allineare la posizione della sporgenza interna. Rondelle di plastica Viti di installazione Dadi10

Sostituzione della cinghia

• La cinghia è un componente soggetto a usura. Sostituire la cinghia se la velocità di riproduzione diminuisce o se si verificano delle rotazioni irregolari. Di norma, si consiglia di sostituire la cinghia una volta l’anno.

• Prima di sostituire la cinghia, accertarsi di aver scollegato la spina del cavo di alimentazione del prodotto dalla presa.

1. Togliere la vecchia cinghia.

2. Collegare la nuova cinghia prima al piatto e poi alla puleggia del

• Quando si collega la cinghia alla puleggia del motore, controllare che la cinghia non si attorcigli. Regolazione dell'altezza del braccio Quando si monta una capsula diversa da quella in dotazione di deve rispettare una distanza adeguata tra la capsula e la superficie del disco. Posizionare la puntina sul disco e controllare che il braccio sia parallelo alla superficie del disco. Se non è parallelo, regolare l'altezza del braccio.

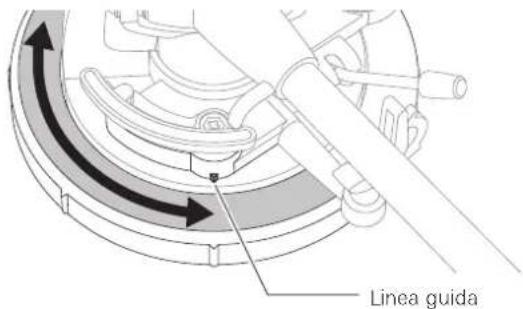

1. Ruotare la leva di impostazione dell'altezza del braccio per

allentare l'ancoraggio del braccio.

2. Ruotare la ghiera di regolazione dell'altezza del braccio e regolare

3. Al termine delle regolazione, ruotare la leva di impostazione

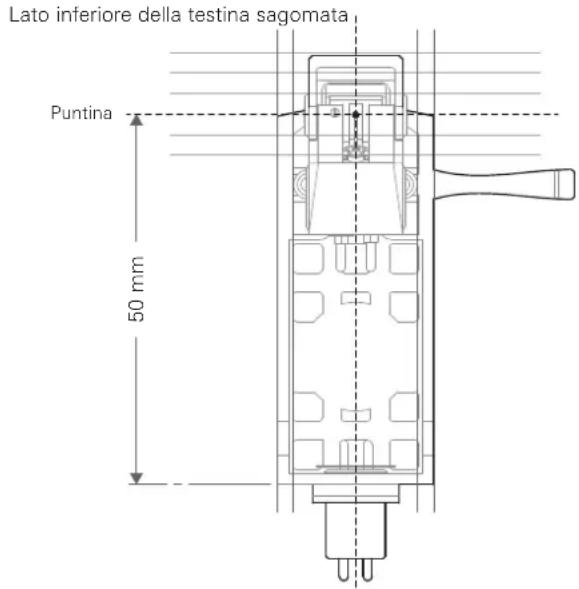

dell'altezza del braccio per impostarlo. Linea guida11 Regolazione della sporgenza La posizione della capsula deve essere stabilita con precisione (regolando la sporgenza) quando si monta una capsula o una testina sagomata diversa da quella fornita.

1. Montare la capsula parallela alla testina sagomata.

Le posizioni della capsula e della testina sagomata devono coincidere con quelle della figura seguente. Montare la capsula parallela alla testina sagomata.

2. Montare la capsula in modo perpendicolare rispetto alla parte alta

della testina sagomata. Spostamento del giradischi Utilizzando i materiali di imballaggio del prodotto, confezionare il giradischi nell’ordine inverso a quello usato per aprirlo. Se non si dispone dei materiali dell’imballaggio, procedere nel modo seguente:

Dopo aver scollegato la spina del cavo di alimentazione dalla presa,togliere il piatto, e imballarli in modo che non subiscano danni. Se si sposta il prodotto col piatto ancora in sede, si rischia di danneggiare il perno.

• Fissare il braccio con la graffa.

• Togliere il contrappeso.

• Togliere la testina sagomata dal braccio con la protezione della capsula abbassata e imballare tutto il gruppo della testina sagomata in modo che non subisca danni.

• Imballare il corpo del giradischi con la carta o con un panno morbido in modo che non subisca danni. L’illustrazione è rappresentata secondo le dimensioni reali. Posizionare la testina sagomata sopra la figura che segue, e regolare la puntina della nuova capsula seguendo le linee per la “Puntina” della capsula. Guida per la regolazione della sporgenza Lato inferiore della testina sagomata Puntina 50 mm Parte anteriore della testina sagomata12

Risoluzione dei problemi Problema Soluzione Il piatto non gira. • L'adattatore CA è collegato alla presa? Collegare l'adattatore CA alla presa.

La spina dell'adattatore CA si è scollegata? Controllare che la spina sia collegata correttamente all'adattatore CA.

La cinghia è scivolata via dal piatto? Posizionare correttamente la cinghia sul piatto.

La cinghia è posizionata sulla puleggia del motore? Controllare che la cinghia sia posizionata correttamente sulla puleggia del motore.

La cinghia è stata danneggiata? Sostituirla con una cinghia nuova. Il piatto gira ma non è emesso alcun suono o il volume non è abbastanza elevato.

Le impostazioni di funzionamento e l’ingresso per l’apparecchiatura collegata (amplificatori, ecc.) sono stati selezionati correttamente? Controllare se le impostazioni per l’apparecchiatura collegata sono corrette.

La puntina è danneggiata? Controllare la puntina e, se necessario, sostituirla.

La puntina è sistemata correttamente su corpo della capsula? Controllare la capsula e regolare, se necessario.

Le posizioni dell’impostazione del selettore del preamplificatore sono corrette? Controllare che le impostazioni del preamplificatore siano corrette, verificando i seguenti problemi comuni e le relative cause: - In assenza di suono o se il volume è troppo basso probabilmente il prodotto è configurato sula posizione “PHONO” e collegato all’entrata AUX/LINE dell’amplificatore. - Se il volume è troppo alto o distorto, il prodotto è impostato sulla posizione “LINE” e collegato all’entrata PHONO dell'amplificatore.

• È impostata una a forza di tracciamento eccessiva? Regolare la forza di tracciamento. La puntina salta. • È impostata una a forza di tracciamento troppo bassa? Regolare la forza di tracciamento.

• La funzione anti scivolo è impostata in modo inappropriato? Verificare che sia impostato sullo stesso valore scelto per la forza di lettura della capsula.

• Il disco è piegato? Controllare il disco.

• Il disco è graffiato? Controllare il disco. Si sente un rumore simile ad un ululato.

Forse il giradischi riceve troppe vibrazioni dal pavimento, dalle pareti o dagli altoparlanti nelle vicinanze? Ridurre le vibrazioni o sistemare il prodotto su una superficie in piano non soggetta agli effetti delle vibrazioni.

Il prodotto è montato su una superficie non in piano? Controllare se la superficie su cui è montato il prodotto è idonea. La riproduzione del disco è disturbata.

• La puntina della capsula è impolverata? Se la puntina è sporca, pulirla con una spazzola comunemente disponibile in commercio. Durante la riproduzione del disco il suono è troppo veloce o troppo lento.

• Le impostazioni della velocità del prodotto sono corrette? Usare la manopola di controllo selezionare la velocità corretta per il tipo di disco in riproduzione. La velocità di riproduzione diminuisce o la rotazione è irregolare.

• La cinghia è allungata? Sostituirla con una cinghia nuova. Durante la riproduzione si sente un ronzio.

La linea della terra è collegata correttamente? Controllare che la linea della terra sia collegata correttamente.

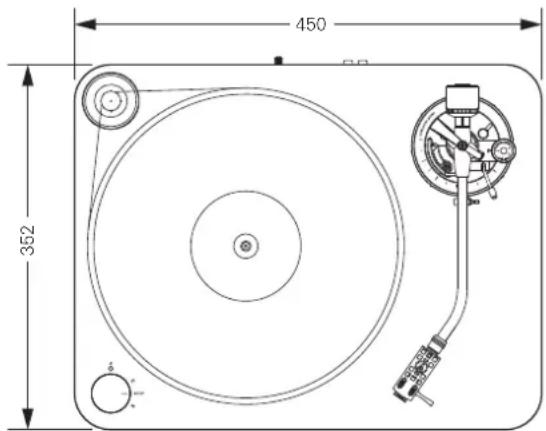

La testina sagomata è montata saldamente sul braccio? Controllare l’anello di blocco sia stretto. Dimensioni (Unità:mm)

Specifiche tecniche Specifiche del giradischi Tipo Giradischi manuale Motore Motore CC Metodo di azionamento Azionamento con cinghia Velocità 33-1/3 giri, 45 giri Piatto del giradischi POM (poliossimetilene) Wow e flutter < 0,08 % WRMS (33 RPM) a 3 kHz Rapporto segnale - disturbo > 60 dB Livelli di uscita “PHONO” “LINE (MM)” 4,5 mV nominale a 1 kHz, 5 cm/sec 280 mV nominale a 1 kHz, 5 cm/sec Guadagno preamplificatore fono (MM) Guadagno preamplificatore fono (MC) 36 dB nominale, equalizzazione RIAA 56 dB nominale, equalizzazione RIAA Specifiche del braccio Tipo Braccio a forma di J bilanciato in modo statico Lunghezza effettiva 247 mm Sporgenza 17 mm Angolo di errore lettura massimo Inferiore a 2,5° Intervallo di regolazione pressione puntina Da 0 a 2,5 g Intervallo di peso della capsula applicabile (senza testina sagomata) Da 15 a 20 g Specifiche di capsula e testina sagomata Modello capsula VM520EB Tipo di capsula VM a magnete doppio Impedenza di carico consigliata

Tensione in uscita 4,5 mV (mV a 1 kHz, 5 cm/sec) Puntina Puntina ellittica legata 0,3 × 0,7 mil Elemento a sbalzo Tubo in alluminio Intervallo forza di tracciamento Da 1,8 a 2,2 g (standard 2,0 g) Peso della capsula 6,4 g Modello di testina sagomata AT-HS10 Peso della testina sagomata 10 g (esclusi i cavetti) Regolazione sporgenza testina sagomata ± 5 mm Specifiche generali Requisiti di alimentazione Da 100 a 240 V, 50/60 Hz, 0,6 A max. Assorbimento 5,5 W Adattatore CA 12 V, 2 A Dimensioni 450 mm ×352 mm ×157 mm (L × L × H) Peso 8,3 kg (senza coperchio anti-polvere) Accessori inclusi Coperchio antipolvere, Piatto, Cinghia di azionamento, Contrappeso, Testina sagomata (AT-HS10) con capsula stereo VM (VM520EB), Adattatore 45 giri, Cavo audio RCA (ca. 1,4 m), Adattatore CA (ca. 1,3 m) (AD-SE1220KZ) Puntina di ricambio (in vendita separatamente) VMN20EB Testina sagomata di ricambio (in vendita separatamente) AT-HS10 Cinghia di ricambio (in vendita separatamente) Cinghia esclusiva AT-LP7 Le specifiche sono soggette a cambiamenti senza preavviso.14
